Правила подключения двухконтурного газового котла к газу

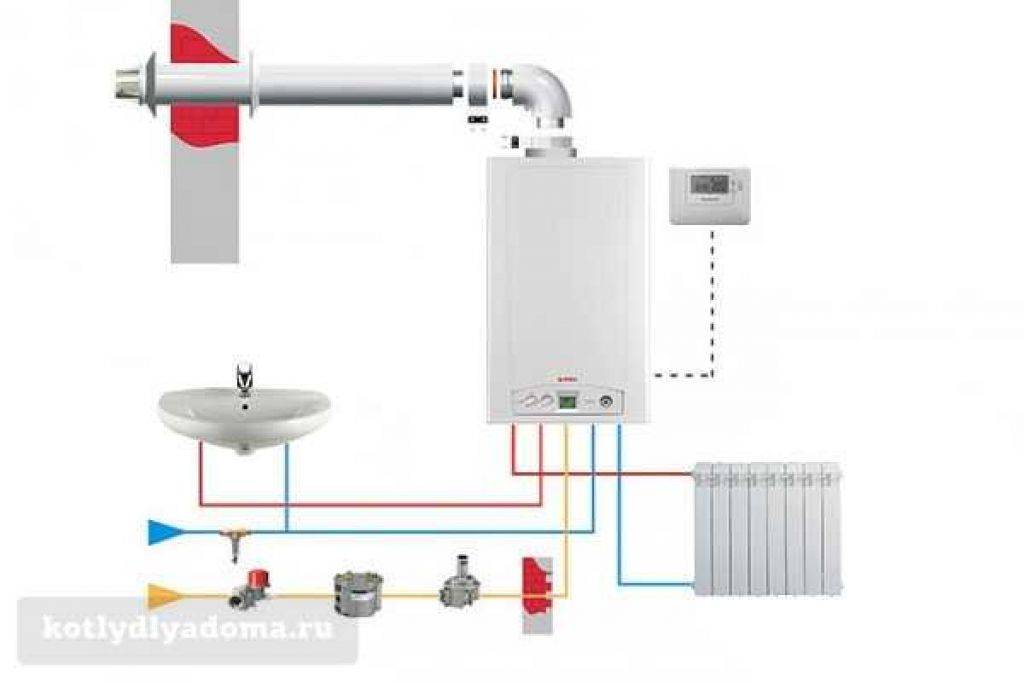

Основные узлы

Из-за того, что на рынке представлено множество разных моделей газовых котлов, рассказать о всех конкретных схемах установки сложно. Можно только выделить основные узлы, которые обязательно должны присутствовать, чтобы агрегат было не только просто устанавливать, но и использовать в будущем.

Ключевые моменты:

1. Фильтр на воду. Обязательные элемент газового котла в частном доме, который поможет защитить систему от мусора, образующегося в трубах. Еще один такой прибор устанавливается на обратной магистрали, чтобы остановить возможные загрязнения из системы обогрева. Обязательно ставится на горизонтальный участок вместе с краном.

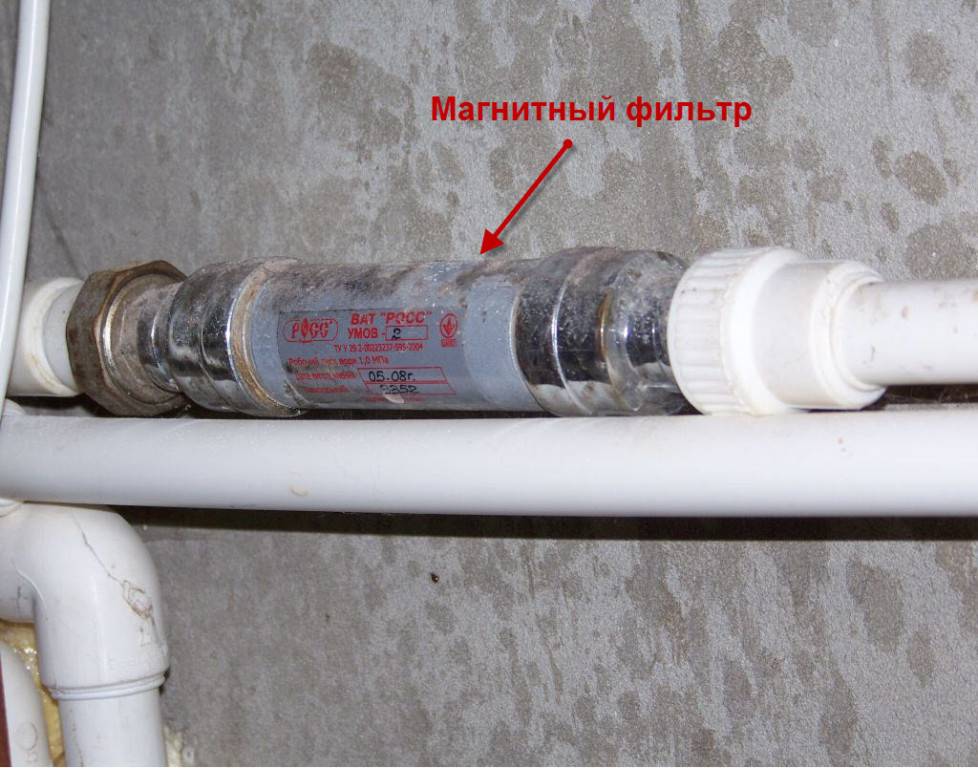

2. Магнитный фильтр с краном. Используется для борьбы с ржавчиной и накипью.
3. Газовый фильтр с краном. Позволяет защитить установленный котел от окалины и пыли. Использование этого элемента позволяет заметно увеличить срок службы установки.
4. Шаровые краны, которые нужны для перекрытия магистралей, чтобы легче было проводить ремонтные работы.
5. Для системы отопления устанавливается специальный расширительный бак. В настенных моделях котлов они обычно устанавливаются еще на заводе.
6. Приборы, обеспечивающие безопасность – клапаны, манометр и другие элементы. Опять же, настенные модели уже все это имеют. Для напольных все докупается отдельно и ставится рядом с установкой.
7. Радиаторы.
8. Трубопровод.
9. Заземление.

Компоненты

Ведь для его монтажа достаточно закрепления на стене, после чего выполняется подключение к системе отопления, подвод холодной и отвод горячей воды для двухконтурных типов , а также подача электроэнергии. Как правило, для этих целей используется циркуляционный насос, но вполне подойдет и обычный центробежный, только малой мощности.

Для них допустимо питание от В. Используют только для обогрева складских и промышленных помещений, где люди находятся короткое время. Не забудьте выполнить заземление.

Если устанавливаем индукционный или электродный котел, дополнительно монтируются датчики температуры, которые соединяют проводами с выносным блоком управления.

Не менее эффективной, но практически неизвестной считается воздушное отопление, основное на работе воздушных тепловых коллекторов. При желании создать отопление частного дома своими руками схемы выбираются исходя из возможностей. Можно в каждой из комнат увеличивать или снижать температуру по необходимости

Поэтому перед сборкой системы очень важно выбрать не только мощность, но и тип источника тепла

Статья по теме: Нормы испытаний и измерений электрооборудования

Принудительное движение теплоносителя в доме

Разница температуры теплоносителя в первой и последней батареях существенная. Схема подключения электрокотла к системе отопления в таких случаях следующая: Схема подключения электрокотла к отопительной системе Подключение электрокотла к системе отопления рекомендуется выполнять с использованием металлических сталь, медь или металлопластиковых труб, которые характеризуются низким коэффициентом температурного расширения. Когда в бак агрегата поступает холодная вода, обычно появляется конденсат. На рынке можно обнаружить разные виды котлов для отопления квартиры или частного дома.

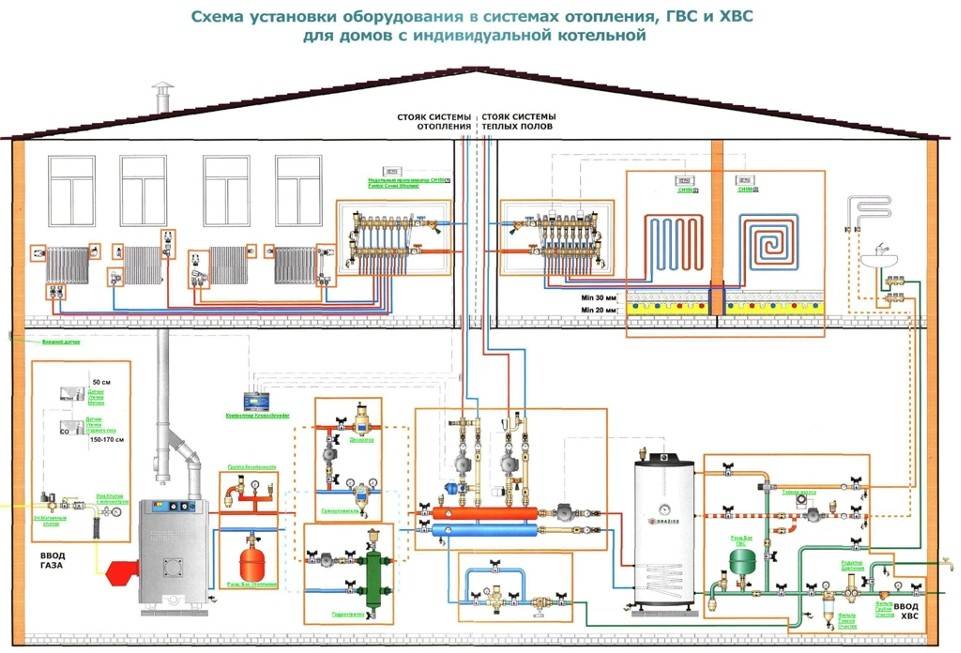

Общая схема реализации системы отопления в доме. Поэтому она должна быть выполнена на профессиональном уровне и с учетом особенностей конструкции системы и котла. Монтаж напольных электрокотлов выполняется с использованием штатной подставки или они устанавливаются на специально подготовленную площадку. Отопление небольших домов с успехом обеспечивает вариант отопления ленинградка схема, которой имеет целых четыре разновидности.

Циркуляция принудительного типа. Газовые котлы Системы отопления с газовыми агрегатами — популярны для использования в частном доме.

Считаются одними из самых долговечных и экономичных котлов. Чтобы не растеряться, необходимо иметь минимум знаний о каждом из них: Электродные котлы. Подключение котла Схема подключения агрегата к системе отопления достаточно проста, состоит она из следующих элементов: фильтр, который работает в паре с циркуляционным насосом; датчики температуры, устанавливаемые на трубопроводе; расширительный бак; радиатор отопления; сливные и запорные вентили. Дверь нужно как-то обойти.
Отопление твердотопливным котлом, обвязка напольного котла в Орехово Зуево

Принцип работы двухконтурного газового котла

Теперь мы приступим к разбору принципа работа газового двухконтурного котла. Назначение отдельных узлов и модулей мы выяснили, теперь эти знания помогут нам понять, как работает все это оборудование. Рассматривать принцип работы будем в двух режимах:

• В режиме обогрева;
• В режиме генерации горячей воды.

В режиме обогрева котел обеспечивает ваш дом теплом.

Сразу отметим тот факт, что работа в двух режимах сразу невозможна – для этого в двухконтурных котлах предусмотрен трехходовой клапан, направляющий часть теплоносителя в контур ГВС. Давайте рассмотрим принцип работы при обогреве, а потом узнаем, как работает техника в режиме горячего водоснабжения.

В режиме обогрева двухконтурный котел работает так же, как и самый обычный проточный нагреватель. При первом включении горелка работает довольно долго, поднимая температуру в контуре отопления до заданной отметки. Как только будет достигнут необходимый температурный режим, подача газа отключится. Если в доме установлен датчик температуры воздуха, то автоматика будет учитывать его показания.

На работу газовой горелки в двухконтурных котлах может влиять и погодозависимая автоматика, контролирующая температуру уличного воздуха.

Тепло от работающей горелки нагревает теплоноситель, который гоняется по отопительной системе в принудительном режиме. Трехходовой клапан находится в таком положении, чтобы обеспечить нормальное прохождение воды через основной теплообменник. Продукты сгорания удаляются двумя способами – самостоятельно или с помощью специального вентилятора, располагающегося в верхней части двухконтурного котла. Система ГВС при этом находится в отключенном состоянии.

Работа в режиме подачи горячей воды

Что касается контура горячего водоснабжения, то он запускается в тот момент, когда мы поворачиваем ручку водопроводного крана. Появившийся ток воды приводит к срабатыванию трехходового клапана, который отключает отопительную систему. Одновременно с этим происходит розжиг газовой горелки (если на тот момент она была отключена). Спустя несколько секунд из крана начинает течь горячая вода.

При переходе в режим подачи горячей воды, контур отопления полностью отключается.

Давайте разберем принцип работы контура ГВС. Как мы уже говорили, его включение приводит к отключению работы отопления – здесь может работать только что-то одно, или ГВС или отопительная система. Управляет всем этим трехходовой клапан

Он направляет часть горячего теплоносителя во вторичный теплообменник – обратите внимание, что никакого пламени на вторичке нет. Под действием теплоносителя теплообменник начинает греть протекающую через него воду

Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя

Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?

Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя. Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?

• Более простая конструкция;
• Высока вероятность образования накипи;
• Более высокий КПД у ГВС.

Как мы видим, недостатки плотно переплетаются с достоинствами, но раздельные теплообменники ценятся больше. Конструкция несколько усложняется, зато здесь отсутствует накипь

Обратите внимание, что в момент работы ГВС протекание теплоносителя по отопительному контуру останавливается. То есть, его длительная работа способна нарушить тепловой баланс в помещениях

Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя)

В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов

Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя). В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов.

Процесс монтажа настенного котла

1. Участок стены под котел необходимо защитить слоем любого материала, не поддерживающего горения. Между ним и стеной оставляют зазор (4,5 см).
2. Перед началом установки настенных газовых котлов, рекомендуется под напором пропустить через котел воду. Это очистит входные трубки от мелкого сора, который неизменно остается на стенках после сборки.
3. На трубке, по которой подается вода, устанавливают фильтр и запорную арматуру (перед фильтром и после него).
4. Монтируют дымоход. При необходимости выполняют проверку тяги.
5. Самый ответственный момент – подключение к газопроводу. Его должны выполнить специалисты газовой службы. Для этого потребуется металлическая труба и специальный сгон, через который она устанавливается.
6. В завершение установки настенного газового котла, необходимо подсоединить его к электросети, обеспечив автоматическим устройством для защиты от перегрузок.

Как запустить котел после установки

Первый запуск производится поэтапно:

• Систему медленно заполняют водой. Это необходимо, чтобы успевал выйти весь воздух. Заполняют, пока давление не составит 1-1,5 Бар.
• Проверяют состояние всех соединений, ищут возможные протечки.
• После этого производится подача газа и пробный запуск котла. Эти действия производят техники из сервисного центра. Они определяют, какие коррективы надо внести в заводские настройки, определяют верхнюю и нижнюю границы температурных режимов, выполняют прочие необходимые действия. Самостоятельный запуск котла не рекомендуется даже опытным людям, а для ночка эта процедура категорически запрещена.

Предохранительные клапаны

открытой системе отопленияуберечь котел от повреждений

Во время реагирования клапана часть воды вытекает из системы, что обеспечивает сброс давления и защиту. Вставлять трубку для отвода в канализацию не следует, поскольку причина снижения давления не будет ясна. Можно обойтись воронкой. Кстати, нет нужды забрасывать септик в теплоноситель.

Воздухоотводчик . Деталь необходимо ставить сразу после монтирования котла, чтобы избежать «завоздушивания». Зачастую его забывают просто открыть. Это свойственно и для настенных вариантов с заводской функцией. К слову, циркуляционный насос тоже проветривается.

Воздушник должен стоять строго вертикально вверх. В случае, когда он начинает протекать, перед ним стоит отсечной клапан, поэтому замена на новый займет пару минут.

Циркуляционный насос. Насос исправно будет работать только при горизонтальном положении оси, и такое положение заметно продлит «жизнь» подшипникам.

Механизм желательно защитить от грязи и мусора извне. Отдельно продаются сетчатые фильтры

Радиаторы. Недочеты при подключении панельного радиатора к теплоносителю. Проект радиаторов подразумевает подсоединение подающей трубы к внутреннему парубку, находящемуся почти в центре, и к крайнему — в обратной трубе. Обратный порядок соединения снизит в два раза теплоотдачу радиатора. Кстати, декоративные экраны нарушают теплообмен на 10- 20%.

Грамотный монтаж и верность расчетов мощности помогут создать максимальный комфорт для проживания в загородном доме в любое время года.

Как спрятать котел

Проще всего решить вопрос о том, как закрыть котел на кухне, можно, если кухня находится в стадии ремонта. В этом случае проще заказать мебельный гарнитур, габариты которого позволят установить оборудование незаметно и безопасно.

За бежевым фасадомИсточник futes-szereles-budapest.hu

Чтобы изготовить мебель, специалистам необходимо знать, какую модель котла надо скрыть; инструкция к оборудованию перечисляет допустимые варианты и обычно содержит требования по расстояниям. Если оборудование приобретается в уже готовый интерьер, можно воспользоваться несколькими способами его маскировки.

На кухне в стиле кантриИсточник static1.abitant.com

Спрятать отопительный аппарат в готовой (стандартной) корпусной мебели практически невозможно, так как он более габаритный, чем кухонные модули. Распространенным решением является помещение навесного агрегата в специально изготовленный навесной короб.

При изготовлении следует помнить про условия эксплуатации газового оборудования: расстояние между стенками мебели и котла, наличие вентиляционных отверстий, использование негорючих материалов для внутренней отделки. У короба должна отсутствовать задняя стенка, а по внешнему виду он должен напоминать обычный шкаф и гармонично сочетаться с остальной кухонной мебелью.

Не нуждается в маскировкеИсточник img5.lalafo.com

Решить вопрос о том, как спрятать напольный газовый котел на кухне, несколько сложнее, поскольку напольные модели зачастую габаритнее навесных. Чтобы полностью скрыть агрегат и коммуникации от глаз, и сохранить интерьер кухни, иногда сооружают короб в виде пенала, согласованный с дизайном комнаты.

Монтаж в пеналеИсточник avatars.mds.yandex.net

Пенал должен быть не только красивым, но и безопасным с точки зрения эксплуатации, а также защиты от любопытных детей. Для маскировки напольного оборудования также можно заказать кухонный гарнитур, правда, для этого придется пожертвовать значительным внутренним пространством — поместить что-нибудь полезное в пенал вряд ли удастся.

В угловом шкафчикеИсточник i.ytimg.com

В идеале короб снабжается не только вентиляционными отверстиями, отводящими нагретый воздух. Хорошо, если дверь можно заменить решетчатой декоративной панелью; иногда агрегат скрывают за жалюзи или текстильной шторой.

С ажурной дверцейИсточник tavssantehnikis.lv

О советах эксперта по установке газового котла в следующем видео:

Котел как часть интерьера

Не все хозяева стремятся спрятать газовый котел с глаз долой, многие считают возможным обыграть его присутствие в интерьере разными способами (особенно, если это настенный вариант). Если агрегат еще не приобретен, есть возможность подобрать цвет, гармонирующий с отделкой стен или мебельными фасадами.

Игра контрастовИсточник i.ytimg.com

Конечно, большинство моделей выпускается в классическом белом цвете, но можно найти и более экзотический вариант — черный или хромированный. Возможен и обратный подход — заказывается мебельный гарнитур под цвет отопительного прибора.

Акцент на яркой стенеИсточник i1.wp.com

При проектировании дизайна кухни с газовым котлом на стене важно учитывать особенности помещения и варианты расстановки мебели. Легко реализуемым способом является монтаж газового котла в нише между предметами мебели; удачно, если котел получится установить в углу кухни, между навесными шкафами

Тщательно подобранная цветовая палитра отделки и фасадов сделает такой агрегат практически невидимым.

В нише у мойкиИсточник kitchendecorium.ru

Вписать котел в окружающее пространство можно и другими способами. Иногда его оклеивают пленкой или окрашивают, но такие эксперименты проводят над старыми, видавшими виды, моделями. Творческое оформление нового прибора чревато потерей сервисной гарантии.

В одном стилеИсточник veronaplusgroup.ru

Газовое оборудование не всегда нуждается в какой-либо маскировке. В некоторых стилях агрегат может превратиться в уместный элемент интерьера. Например, маскировка не требуется в интерьере, оформленном в стиле лофт. Фишкой индустриального дизайна является использование инженерных коммуникаций; здесь к месту будет выглядеть любой котел, от самого древнего до современного. При создании интерьера в стиле хай-тек не обойтись без агрегата последнего поколения, с эргономичной формой и хромированным корпусом.

В интерьере лофтИсточник vasha-mebel.shop

О дизайне угловой кухни с колонкой в следующем видео:

Основные коды ошибок и их расшифровка

Ошибки котлов Baxi (Бакси) — это определенные отклонения от номинального режима работы, которые фиксируются датчиками и выдаются на дисплей агрегата в виде числового кода с буквой e (Error).

Рассмотрим их внимательнее:

Код ошибки	Тип неисправности	Решение
Е01-02	Отсутствие теплоносителя в системе (сбой работы датчика протока)	Подпитка системы, замена датчика
Е03	Отсутствие пламени	Прочистка форсунок, подача газа, ремонт системы розжига
Е04	Ложное свидетельство о наличии пламени (пробой искры на датчик)	Удаление капель воды с платы, изоляция или замена датчика
Е05	Обрыв датчика температуры ОВ	Восстановление контакта
Е06	КЗ датчика температуры ОВ	Замена датчика
Е07	Обрыв датчика температуры ГВС	Восстановление контакта
Е08	КЗ датчика температуры ГВС	Замена датчика
Е09	Отказ вентилятора	Ремонт или замена устройства
Е10	Сбой в работе системы дымоудаления	Прочистка дымохода, восстановление рабочего состояния системы дымоудаления
Е13	КЗ датчика протока ОВ	Замена датчика
Е15	Неисправность или отказ платы управления	Ремонт или замена платы
Е16	Превышение допустимой температуры нагрева котла	Очистка теплообменника от накипи, подпитка системы водой
Е18	Перегрев датчика дымоудаления	Ремонт или замена датчика
Е27	КЗ или обрыв датчика давления воздуха	Замена датчика

Подключение бойлера косвенного нагрева

Если система отопления будет построена на основе одноконтурного котла, необходимо определиться с источником горячей воды. Самое простое решение – установить в доме обычный электрический бойлер. Но он будет потреблять дорогую электроэнергию, что не очень выгодно. Гораздо дешевле подключить к контуру отопления бойлер косвенного нагрева.

Самый простой способ подключения бойлера к котлу – установить небольшие коллекторы и подключить к ним трубу с циркуляционным насосом и обратным клапаном, которая отправится к водонагревателю, а также обратную трубу. Управляя работой циркуляционного насоса, бойлер будет включать и отключать подачу теплоносителя, регулируя температуру во встроенном баке. Также возможна реализация данной схемы без коллектора.

Если помимо бойлера к вашей системе отопления подключатся дополнительные контуры и тёплые полы, то без коллекторов или гидрострелки не обойтись.

Как сделать газовое отопление частного дома своими руками

Монтаж автономного отопления своими руками вполне по силам человеку, имеющему навыки подобных работ

Подробно рассмотрены различные схемы монтажа, уделено внимание отдельным деталям

Самостоятельно можно выполнить все работы по монтажу системы отопления дома, кроме:

1. врезки системы отопления дома в газовую сеть;
2. проектирования газового отопления дома.

Врезку и проектирование выполняют только специализированные организации, имеющие лицензии.

Порядок работ

Принцип работы водяного отопления следующий: вода, нагретая газовым котлом, естественным или принудительным образом циркулирует по трубопроводам, отдавая помещениям тепло. Оптимальная схема отопления двухэтажного частного дома включает устройство системы с теплыми полами на первом этаже и радиаторного отопления на втором этаже. Циркуляция теплоносителя может быть естественной (самотечной) или принудительной (циркуляционным насосом).

Рассмотрим порядок монтажа автономного газового отопления на примере 2-ух этажного дома:

1. монтаж котла в котельной на первом этаже;
2. монтаж группы безопасности, расширительного бака, циркуляционного насоса
3. установка насосно-смесительного узла для теплых полов для циркуляции теплоносителя нужной температуры;
4. установка коллектора для теплого пола;
5. укладка теплого пола (спецификацию материалов и порядок работы можно найти в интернете);
6. установка радиаторов и подключение их к коллектору во всех помещениях второго этажа;
7. по окончании полного монтажа отопления делается заливка бетоном теплого пола.

Схемы отопления частного дома с газовым котлом могут быть двух типов:

1. Одноконтурная схема отопления частного дома с газовым котлом (замкнутая, рассчитанная только на обогрев помещений)

2. Двухконтурная схема с использованием специального котла (одновременно отопление и нагрев водопроводной воды)

Схемы разводки автономного отопления

Разводка отопления от газового котла основана на нескольких типовых схемах отопления, которые отличаются по типу циркуляции теплоносителя (обычно воды) и по методам разводки трубопроводов. Различают следующие виды монтажа отопления:

• Однотрубная разводка отопления, в которой трубы закольцованы, а радиаторы расположены последовательно. Теплоноситель, выходя из котла, проходит каждый радиатор по очереди. Температура теплоносителя по мере движения снижается. Примитивна и несовершенна, поскольку температура теплоносителя к концу цикла падает.
• Система «ленинградка» с выделенными байпасами радиаторами является промежуточной и позволяет устранить часть проблем однотрубной схемы;
• Усовершенствованная система «ленинградка» с запорными и балансировочными вентилями;
• Двухтрубная разводка представляет параллельно друг другу идущие трубы подачи и обратки. Позволяет отработавший в радиаторе теплоноситель возвращать для подогрева в котел. Подача теплоносителя к радиатора по такой схеме происходит без потерь тепла.
• Лучевая (коллекторная) разводка распределяет собранный теплоноситель по отдельным радиаторам. Схема сложная, используется нечасто.

Схемы отопления 2-х этажного частного дома могут быть следующие:

1. Система отопления открытого типа

Расширительный бачок — открытая емкость с входным патрубком, подключенным к стояку подачи. Он устанавливается в самой высокой точке системы отопления — теплоноситель не переливается наружу, а расширительный бачок дополнительно выполняет роль воздухоотводчика.

Схема автономного газового отопления открытого типа

2. Система отопления закрытого типа

В системе устанавливается герметичный расширительный бачок, разделенный эластичной мембраной на водяную и воздушную камеры. При температурном расширении излишки теплоносителя попадают в водную камеру бачка. Давление в воздушной камере возрастает, и при снижении температуры давлением теплоноситель возвращается в трубопроводы. Бачок может быть установлен в любой точке, но обычно его монтируют рядом с котлом на трубе обратки. Устанавливается предохранительный клапан сброса давления.

Схема с естественной и принудительной рециркуляцией, которые используются при отоплении двухэтажного частного дома

Что такое обвязка и из чего ее делают

В системе отопления две основные части — котел и радиаторы отопления или теплый пол. То что их связывает и обеспечивает безопасность — это и есть обвязка. В зависимости от типа установленного котла используются разные элементы, потому обычно рассматривают отдельно обвязку твердотопливных агрегатов без автоматики и автоматизированных (чаще — газовых) котлов. У них разные алгоритмы работы, основные — возможность нагрева ТТ котла в фазе активного горения до высоких температур и наличие/отсутствие автоматики. Это накладывает ряд ограничений и дополнительных требований, которые приходится выполнять при обвязке котла, работающего на твердом топливе.

Пример обвязки котла — сначала идет медь, потом — полимерные трубы

Что должно быть в обвязке

Для обеспечения безопасной работы отопления обвязка котла должна содержать ряд устройств. Обязательно должны быть:

• Манометр. Для контроля давления в системе.
• Автоматический воздухоотводчик. Для спуска воздуха, попавшего в систему — чтобы не образовывались пробки и не стопорилось движение теплоносителя.
• Аварийный клапан. Для сброса чрезмерного давления (подключается к системе канализации так как стравливается  некоторое количество теплоносителя).
• Расширительный бак. Необходим для компенсации теплового расширения. В системах открытого типа бак ставится в верхней точке системы и представляет собой обычную емкость. В закрытых системах отопления (обязательно с циркуляционным насосом) ставится мембранный бачок. Место установки — в обратном трубопроводе, перед входом в котел. Он может быть внутри настенного газового котла или устанавливается отдельно. При использовании котла для подготовки воды для ГВС также необходим расширительный бак в этом контуре.

• Циркуляционный насос. Обязателен к установке в системах с принудительной циркуляцией. Для повышения эффективности отопления может стоять и в системах с естественной циркуляцией (гравитационных). Ставится на подачу или обратку перед котлом до первого ответвления.

Часть этих устройств уже установлена под кожухом газового настенного котла. Обвязка такого агрегата очень проста. Для того чтобы не усложнять систему большим количеством отводов манометр, воздухоотводчик и аварийный клапан собирают в одну группу. Есть специальный корпус с тремя отводами. На него накручиваются соответствующие устройства.

Так выглядит группа безопасности

Устанавливают группу безопасности на подающем трубопроводе сразу на выходе котла. Ставят так, чтобы легко было контролировать давление и можно было вручную стравить давление в случае необходимости.

Какими трубами делать

Сегодня в системе отопления уже редко используют металлические трубы. Их все чаще заменяют на полипропилен или металлопластик. Обвязка газового котла или любого другого автоматизированного (пеллетного, на жидком топливе, электрического) возможна сразу этими видами труб.

Настенный газовый котел можно подключать полипропиленовыми трубами сразу от входа котла

При подключении твердотопливного котла хотя-бы метр трубы на подаче непроходимо делать металлической трубой и лучше всего — медной. Дальше можно ставить переход на металлопластик или полипропилен. Но и это — не гарантия того, что полипропилен не разрушится. Лучше всего сделать дополнительную защиту от перегрева (закипания) ТТ котла.

При наличии защиты от перегрева обвязку котла можно сделать полиропиленовыми трубами

Металлопластик имеет более высокую температуру эксплуатации — до 95°C, чего достаточно для большинства систем. Можно ими делать и обвязку твердотопливного котла, но только в случае наличия одной из систем защиты от перегрева теплоносителя (рассказано чуть ниже). Но металлопластиковые трубы имеют два существенных недостатка: сужение в месте соединения (конструкция фитингов) и необходимость регулярной проверки соединений, так как они со временем текут. Так что обвязку котла металлопластиком делают при условии использования в качестве теплоносителя воды. Незамерзающие жидкости более текучие, потому в таких системах обжимные фитинги лучше не использовать — они все равно будут течь. Даже если заменить прокладки на химически стойкие.

Подключение к отоплению

В этом разделе нас будет интересовать вопрос: как подключить газовый котел к системе отопления дома? Процесс этот несложный, если используются пластиковые трубы, не требующие наличия газосварки. Но здесь необходимо рассмотреть два варианта:

• Замена котла на действующем отоплении.
• Сооружение системы полностью.

Настенные газовые котлы с бойлером для большого дома

По правилам установки газового котла в первом случае, вам необходимо в первую очередь слить теплоноситель, обязательно промыть все контуры и лучше несколько раз, демонтировать старый отопительный прибор и только после этого приступать к установке газового котла в доме.

 Какие требования к установке и подключению газового котла сегодня предъявляются? Основных требований два:

1. Все дополнительные элементы должны быть подсоединены так, чтобы при их выходе из строя не возникало причин проведения долгого ремонта.
2. Если есть возможность, то устанавливаются обводящие контуры, к примеру, байпасы.

Поэтому подключение отопительных контуров чаще всего производится на американках. Это такие соединительные муфты, с помощью которых можно легко и быстро отсоединить любой участок. Самое главное – такое соединение надежное и очень герметичное. Американки спокойно выдерживают большое давление и температуру. Кстати, если проводить установку газового котла в квартире своими руками, то именно этот вариант подсоединения считается самым оптимальным и простым. Стоят американки недорого, требования к их монтажу минимальные.

Схема трубной развязки

А вот теперь к вопросу, какие дополнительные приборы необходимо включить в обвязку газового котла? Если это напольный вариант, тогда циркуляционный насос, грязевик, воздухоотводчик и расширительный бак. В некоторых схемах насос не используется, потому что в системе предусматривается естественная циркуляция горячей воды. Если насос все же устанавливается, то его монтируют на обводном контур, то есть обеспечивают участок общего отопительного контура байпасом

Обратите внимание, что насос в любом случае рекомендуется устанавливать около котла на обратном контуре

Перед насосом обязательно устанавливается грязевик, который с двух сторон обставлен американками и отсекающими вентилями (шаровыми кранами). Это делается для того, чтобы данное устройство можно было без проблем снять для чистки, не сливая теплоноситель из отопительной системы дома.

Второй теплообменник для ГВС подключается практически также. Здесь используются все те же американки и отсекающие краны. Специалисты рекомендуют на контуре подачи, которая соединяется с водопроводом, установить фильтр грубой очистки. Он будет задерживать частицы, чтобы они не осаждались внутри второго теплообменника. Он точно также обставлен, как и грязевик на первом теплообменники, то есть он полностью может отсекаться для чистки.

Подключение и установка настенного газового котла происходят по точно такой же схеме. Никаких особенных отличий.

Настройка газового агрегата

И последний вопрос: можно ли провести настройку газового котла своими руками? Обычно в инструкции к применению производитель все операции указывает до мелочей. И с настройкой у вас проблем возникнуть не должно. Но мы рекомендуем – первую регулировку газового котла доверить профессионалу. А вы должны просто своими глазами увидеть, как все происходит.

Схема подключения двухконтурного газового котла

Элементы, которые понадобятся для подключения данного устройства:

• газовый двухконтурный котел;
•  шаровые краны;
• фильтр грубой очистки воды;
• краны;
• сгоны;
• магнитный фильтр;
• газовый фильтр;
• гибкий гофрированный шланг;
• контуры отопления и ГВС;
• специальные планки;
• сетчатый фильтр;
• манометр;
• предохранительный клапан 3 бара;
• коаксиальная труба;
• терморегулирующий радиаторный вентиль;
• расширительный бак.

Устройство настенного газового котла.

На сегодняшний день производители выпускают достаточно большое количество аппаратов отопления в различных модификациях, в связи с этим указать точные размеры деталей, последовательность выходов практически нет возможности.

Подобные данные есть возможность найти в инструкции по эксплуатации для конкретной модели устройства. В общем случае можно дать список деталей, которые используются для того, чтобы подключить газовый котел, который имеет два контура.

К ним следует отнести шаровые краны, которые устанавливаются на:

• обратном и прямом трубопроводах отопления;
• на сливе отопления;
• на магистралях ГВС и холодной воды.

Схема установки оборудования в отопительных системах.

Схема установки оборудования в отопительных системах, ХВС и ГВС для домов изображена далее. Исходя из участков установки, они могут быть с двумя внутренними либо другими вариантами резьбы. В определенных местах схемы может применяться шаровый кран со встроенным сгоном. Он предназначается для того, чтобы отключать магистрали в случае проведения ремонтных и профилактических работ.

Следующим элементом схемы является фильтр очистки воды, который необходимо устанавливать в случае использования металлических труб. Если применяются пластиковые трубы или другие магистрали, можно ограничиться установкой фильтра перед водомером. При типовой схеме обвязки необходима его установка на обратной трубе отопления, что даст возможность предотвращать попадание в котел инородных тел. Установка производится предпочтительно гайкой вниз на горизонтальном участке трубы.

После и до фильтра устанавливаются краны, которые нужны для того, чтобы была возможность его снимать и промывать. Если схема выполняется таким образом, что горизонтальный участок отсутствует, возможна установка в вертикальном положении.

Сгоны являются элементами, которые нужны для того, чтобы была возможность быстро отсоединять котел от труб или выполнять замену отдельных деталей магистрали. Данные конструкции используются для того, чтобы упростить монтаж.

При монтаже газового котла устанавливается магнитный фильтр, который защищает от накипи.

Магнитный фильтр защищает тепловой обменник от образования накипи и предохраняет устройство от каких-либо поломок. Рекомендуется размещать его непосредственно под котлом. Следует заметить, что у разных изготовителей подобного оборудования мнения по этому поводу могут расходиться.

Газовый фильтр используется для того, чтобы очищать газ от примесей пыли и окалины. Он располагается после газового крана (перед котлом). Предназначен для того, чтобы увеличить срок службы котла. Специалисты советуют в обязательном порядке устанавливать его.

Подключение газового двухконтурного котла к схеме обвязки выполняется при помощи использования гибкого гофрированного шланга, который необходим конкретно для подобных соединений.

Следует помнить, что от того, насколько правильно будет выполнено подключение, зависит срок службы и качество работы котла. Для того чтобы избежать возникновения каких-либо непредвиденных поломок, рекомендуется поручить установку специалистам.
