Как правильно подключать электросчетчик

Как устроен и работает электрический счетчик

Конструктивно измерительный прибор состоит из диэлектрического корпуса, в котором расположены:

• клеммник, на который подключаются входные и отходящие цепи;
• измерители тока и напряжения, отслеживающие текущие параметры электроэнергии;
• схема логики, обрабатывающая полученную от измерителей информацию и передающая ее на табло;
• органы управления режимами просмотра, устанавливаемые на новые приборы, работающие по цифровым технологиям.

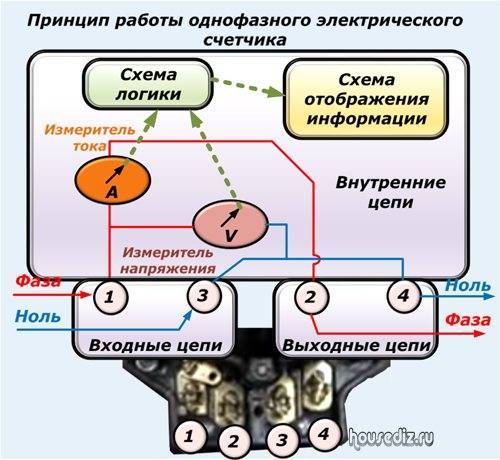

Как работает внутренняя электрическая схема

В корпусе электросчетчика вмонтированы две обмотки:

1. последовательно подключенная к потенциалу фазного провода, называемая катушкой тока;
2. параллельно соединенная с фазой и нулем — напряжения.

Внутри прибора есть винт, при вворачивании которого создается электрический контакт катушки напряжения с потенциалом фазы. Он используется при проверках счетчика, а в обычном состоянии должен быть хорошо затянут.

У любого однофазного индукционного счетчика клеммник представлен четырьмя винтовыми зажимами. К ним подключают провода строго определенным образом:

• потенциал фазы подается на клемму №1, а снимается с №2;
• ноль — соответственно на №3 и №4.

Таким образом, клеммы №1 и №3 относятся ко входным цепям, а №2 и №4 — к отходящим.

Это простое правило подключения проводов важно соблюдать потому, что электрический счетчик учитывает не только величину мощности, но и ее направление. В бытовой сети потребитель забирает электроэнергию у снабжающей организации и расходует ее на свои нужды

При нарушении правил подключения измерительный механизм будет вести отсчет тока в обратную сторону или остановится, если снабжен фиксирующим стопорным механизмом

В бытовой сети потребитель забирает электроэнергию у снабжающей организации и расходует ее на свои нужды. При нарушении правил подключения измерительный механизм будет вести отсчет тока в обратную сторону или остановится, если снабжен фиксирующим стопорным механизмом.

Объяснять более детально дальнейшую работу внутренней схемы измерительного электросчетчика пока не будем. Это не требуется для правильного подключения прибора.

Когда подключать счетчик?

Организация нормального энергоснабжения – основа жизни частного дома. Соответственно — счетчик понадобится почти сразу, как вы начали его строить и провели проводку. Узнать правила установки электросчетчика в частном доме, а заодно и оставить заявку, можно в энергоснабжающей компании,в которую вам в любом случае придется обратиться. Вы можете попросить “Правила устройства электроустановок”, и вам обязаны их показать, причем в последней редакции. По ним вы сможете контролировать процесс. Но перед тем, как отправляться в электросетевую компанию, попробуйте ответить на несколько вопросов:

1. Какова примерная мощность всех электроприборов в доме (учтите и освещение, и насос для подачи воды, и агрегаты для подогрева, и вообще все, чем собираетесь пользоваться)? При этом считать надо так, как будто все приборы включены одновременно.
2. Каким должно быть напряжение в сети (это определяется, исходя из мощности)?
3. Где будет стоять ваш счетчик?
4. Какая модель вам больше всего подходит?

Максимальный и номинальный (базовый) ток электросчетчика

Мы уже определились однофазный или трехфазный электросчетчик для квартиры, дома нам нужен, далее необходимо выбрать электросчетчик по максимальному току, т.е. по нашей максимальной нагрузке(сумме мощностей всех электроприборов, в этом, безусловно, нам в первую очередь поможет проект электроснабжения, где на однолинейной схеме на вводном автомате будет указан его максимальный ток. Если вы просто меняете старый электросчетчик для квартиры, дома на новый, то достаточно посмотреть максимальный ток на самом автомате в электрощите, либо на панели старого электросчетчика, и выбрать электросчетчик для квартиры, дома с током выше, чем у автомата, т.е. если у вас вводной автомат рассчитан на 32 А, то электросчетчик необходимо выбрать не ниже 40 А. В качестве примера, на фото показан электросчетчик для квартиры, через который не должно “протекать” более 60А.

Первое значение тока 5А и 10А – это номинальный ток электросчетчика для квартиры. Второе значение 60А и 100А – это максимальный ток. В этих пределах, электросчетчик для квартиры, дома будет считать верно, с заявленной погрешностью (классом точности). Если рабочий ток будет больше максимального, то скорее всего ваш электросчетчик для квартиры сгорит, если же меньше 5А и 10А, то у электросчетчика будет погрешность больше заявленной, возможно в вашу пользу, а может и наоборот, будет завышать показания.

Класс точности электросчетчика

Необходимо определиться, какой класс точности (максимальная погрешность, выраженная в процентах) будет у нашего электросчетчика для квартиры, дома, чем класс точности электросчетчика меньше, тем точнее будет считать электросчетчик. Погрешность может быть, как в вашу пользу (недоучет), так и наоборот – электросчетчик для квартиры может завышать показания (переучет).

Здесь все просто, если вы покупаете электросчетчик для квартиры, дома, дачи или гаража, то согласно требований учета электроэнергии, класс точности электросчетчика должен быть не больше 2 (для населения, и приравненных к ним категорий,например, таких как ГСК), если вы приобретаете электросчетчик для коммерческих целей (предприятие,магазин, автосервис и т.д.), то здесь требования в части законодательства жестче, электросчетчик нужен с классом точности не больше 1. Выпускают электросчетчики с классом точности 0.2, 0.5, 1 и 2, хотя еще могут встречаться (старый жилой фонд) с классом точности 2,5, но по законодательству, их давно пора заменить на более высокий класс точности. Чем выше класс точности электросчетчика для квартиры, дома, тем выше его цена. Класс точности электросчетчика, согласно ГОСТу, указывается на панели электросчетчика в кружочке.

Разграничение ответственности за электроприборы

Но схема подключения счетчика должна предусматривать возможность беспрепятственного доступа к нему. Инспектор должен в любой момент (по требованию или просьбе) иметь возможность снять показания, установить пломбу, проверить прибор и освидетельствовать. Если для подключения электросчетчика выбрано труднодоступное место, проверяющий может выписать штраф или перевести квартиру на оплату согласно общему тарифу, рассчитываемому по количеству жильцов.

Когда же речь идет о подключении счетчика электроэнергии в неприватизированной, муниципальной квартире, где он стоит на площадке, перенос возможен только с разрешения управляющей компании, ТСЖ, ГСК. За дачу и земельный участок отвечает садоводческое товарищество, в гараже – гаражный кооператив. Все работы в этом случае выполняет электрик, состоящий в штате, или подрядная организация на основании договора. Даже имея свой счетчик, подключение – зона ответственности полномочных органов, отвечающих за энергоподачу.

Часто спрашивают, как подключить электрический счетчик в частном доме? Раньше это можно было сделать в любом помещении, и чаще всего он находился в прихожей, котельной или в кладовой. Сейчас же лучше, если он установлен на стене, чтобы в ходе проверки инспектор мог зафиксировать показания, сверить оплату, установить наличие и размер задолженности. Разрешается устанавливать учетный прибор на любом сооружении. Главное, чтобы был виден ввод – подводящий кабель. А вот рубильник, «пробки» или автомат может стоять в доме.

Комплектующие, инструменты

Для монтажа однофазного электросчетчика потребуются комплектующие:

1. Бокс, имеющий степень защиты не меньше IP54 (для установки на улице).
2. DIN-рейка.
3. Оборудование для защиты проводки. К нему относятся: автоматические выключатели (автоматы), УЗО (устройства защитного отключения). Номиналы и нужное количество указаны в проекте электроснабжения квартиры или дома.
4. Двухполюсный автомат-выключатель. Его нужно устанавливать до счетчика, он обеспечивает защиту прибора от перегрузок, дает возможность выполнять обслуживание. Номинал выключателя указан в ТУ.
5. Специальные шины, их монтируют на DIN-рейку либо в специально отведенных местах. Эти комплектующие используют в электрощитах для распределения нулевого провода и провода заземления.
6. Монтажный медный провод (моножильный, марка ПВ-1). Необходим для соединения компонентов.
7. Крепежные элементы (дюбеля, винты, гайки, саморезы). Требуются для крепления бокса, электрощита на стену и на другие строительные конструкции, а также для монтажа счетчика, DIN-реек, шин внутри щитка.

Комплектующие должны быть качественными, от этого зависит безопасность эксплуатации электрооборудования и приборов.

Чтобы установить счетчик, необходимо подготовить несколько инструментов:

• перфоратор,
• плоскогубцы,
• кусачки,
• съемник изоляции,
• строительный нож,
• отвертки (индикаторная и обычные),
• линейка,
• строительный уровень,
• рулетка.

Особенности монтажа и ход работы

При монтаже приборов учета электроэнергии большое внимание должно уделяться правилам техники безопасности. Все работы должны выполнять специалисты, имеющие допуск к работе в электроустановках

Место монтажа

Место установки прибора выбирают так, чтобы был доступ контролирующим органам. В многоквартирном доме этим местом является лестничная площадка. А в частном доме подбирают место, к которому имеется свободный доступ.

Высота установки

Правилами эксплуатации электроустановок предписывается устанавливать счетчик электроэнергии на высоте 0,8-1,7 м. На практике специалисты размещают электросчетчик таким образом, чтобы данные можно было легко проверить инспектору. Такая высота установки составляет 1,5 м от земли. Что не противоречит ПУЭ.

Подключение защитного электрооборудования

Защитное электрооборудование подбирают согласно схеме подключения. Это зависит от питающей сети – однофазной или трехфазной.

Автоматы монтируют (по возможности) на каждую линию нагрузки. Например, линия освещения, розетки защищаются своими автоматическими выключателями. Линия, питающая бытовую технику, защищается УЗО или дифференциальными устройствами защиты.

Все приборы подключают к общему выключателю, который предохраняет электросчетчик от перегрузки и токов короткого замыкания. Общий автомат выбирают из условия суммарных токов нагрузки, а приборы, защищающие отдельную линию, подбираются с учетом подключаемой нагрузки.

Со стороны ввода перед прибором учета монтируют отключающее устройство. Такими устройствами выступают автоматические или пакетные выключатели.

Подключение электросчетчика

При правильно собранном щите подключение счетчика не должно вызывать затруднений у специалистов. Провода следует подключить согласно имеющейся схеме. На ней показано, какие проводники подсоединяются к контактам. Она имеется в каждом приборе учета на обратной стороне крышке, закрывающей контакты счетчика.

Правильность подключения обязательно проверяет электрик от электросетей. Он подключает электросчетчик и подает электричество в квартиру.

Настройка

Однотарифные приборы учета не требуют дополнительной настройки. После подсоединения они готовы к работе. Сложнее обстоит дело с многотарифными приборами. После установки их необходимо настраивать.

Однако настройка необходима только в том случае, если данные будут передаваться в автоматическом режиме в Энергосбыт. Такие услуги предоставляются не в каждом населенном пункте, а настройка порта передачи требует специального оборудования и знаний. Обычно это выполняют специалисты Энергосбыта.

Для этого кнопкой «ввод» переключают показания прибора по тарифным зонам. Эти данные собственником передаются в Энергосбыт. Где производят расчет и выставляют счета на оплату, согласно дневному и ночному тарифу.

СХЕМА ПОДКЛЮЧЕНИЯ ОДНОФАЗНОГО СЧЕТЧИКА В ЭЛЕКТРОЩИТЕ

В домашней электросети однофазный счетчик электрической энергии всегда устанавливается и взаимодействует с защитной автоматикой. Всё это хозяйство обычно располагается в специальном ящике – щите учета и распределения (ЩУР) электроэнергии.

И конечно же существуют правила, по которым выполняется подключение однофазного электросчетчика. Если следовать им, самая простая схема подключения однофазно счетчика должна выглядеть следующим образом:

Как видите, перед электросчетчиком, необходимо установить однополюсный автоматический выключатель, так называемый «вводной автомат», в который заходит фазный провод вводного кабеля и уже из него фаза поступает в клемму «1» электросчетчика, рабочий ноль заходит сразу в клемму «3» , а защитное заземление (защитный ноль) подключается напрямую к нулевой шине.

В качестве нагрузки в нашем примере, выступают — защитный автоматический выключатель, к которому можно подключить группу освещения и автоматический выключатель дифференциального тока (дифференциальный автомат, дифавтомат), на группу розеток. Компоновка вашего щита может быть иной, но принцип подключения автоматики после однофазного электросчетчика будет схожим.

Это наиболее простая из рекомендованных в ПУЭ (правила устройства электроустановок) и часто применяемая, схема подключения однофазного электросчетчика.

Так же, я бы рекомендовал рассмотреть более доработанный, усовершенствованный вариант схемы подключения однофазного электросчетчика, в котором используется двухполюсный вводной автомат.

Как видите, в этой схеме через двухполюсный автоматический выключатель, проходит не только фазный, как в первом случае, но и нулевой проводник вводного питающего кабеля. Теперь, в случае возникновения аварийной ситуации и срабатывания вводного автомата, разорвется и нулевой провод, на котором, в некоторых случаях, может быть опасный потенциал и это не единственное преимущество данной схемы подключения

Помните, важно использовать именно двухполюсный автомат, а не два, не объединенных однополюсных!

Похожие материалы

• Cхема подключения двойного выключателя на две лампочки
• Обозначение УЗО на однолинейной схеме
• Сухой контакт | Схема подключения
• Подключение джакузи к электросети

Комментарии: 3

Евгений

Здравствуйте! я вижу на данном фото,что вводной однополюсный автомат стоит перед счетчиком и после счетчика стоит однополюсныы автомат, по сколько ампер должны быть на вводе перед счетчиком и на выходе? в данном случае у меня стоят как на фото по 20 ампер. на выходе к 20амперному однополюсному автомату на сколько ампер подключить можно УЗО? и к УЗО, можно подключить 4 автомата?

Номинал вводного автомата, зависит от выделенной мощности на квартиру или дом и соответственно от сечения вводного кабеля. Тут всё индивидуально. Номиналы остальных автоматических выключателей, также зависят от той нагрузки, на которую расчитаны и сечение кабеля, который защищают..делать из большим номиналом чем вводной нет смысла..а вот такой же, возможно.. Про то сколько автоматов можно подключить к УЗО — очень подробно я писал ЗДЕСЬ — /poleznie-stati-o-rozetkah-i-vikluchateliah/item/211-ckolko-avtomatov-mozhno-podklyuchit-k-odnomu-uzo

Зачем вводной автомат перед счетчиком, чтобы была возможность снять счетчик? Обычно специалисты это делают без съема напряжения. При двухполюсном вводном автомате возможно подключение до счетчика (другими словами — воровство электроэнергии)

Что нужно знать перед установкой счетчика

Установка счетчика электроэнергии двухфазного и трехфазного в квартире или наиболее распространенного однофазного осуществляется по пп. 1.5.27-1.5.38 ПУЭ.

Требования к счетчику:

• наличие технического паспорта, сертификата;
• даты проверки не пропущены;
• регистрация в Государственном реестре. Номер проштампован на теле и записан в паспорте;
• пломбы со штампом:
  • подтверждение проверки. Товар поступает в продажу уже с этой печатью;
  • от источника питания. Позиционируется при подключении к сети;
• устройство подбирается строго по параметрам сети, основными характеристиками являются: номинал и фаза;
• не должно быть отклонений от вертикали более чем на 1 градус;
• температурный режим, условия окружающей среды соответствуют характеристикам ТД;
• для частных домов класс точности не хуже 2, для общедомовых и коллективных приборов – не хуже 1.

Подключение электросчетчика и схемы для разных типов схожи, нюансы несущественны, например, на трехфазных устройствах есть клеммы на 3 фазы и рабочий ноль.

Инновации

Электроснабжение установок, а также установка приборов учета осуществляется в соответствии с правилами ПУЭ. Как и до PP N 554: пользователь выбрал и купил счетчик электроэнергии, спросил у местной электроэнергетической компании, работает ли он с такой моделью (рекомендуемый список на сайте учреждения). Кроме того, они установили и подключили двух-, трех- или трехфазный счетчик своими руками или с помощью услуг специалистов и не позднее 1 месяца подали заявку на регистрацию энергоснабжающей организации.

Теперь все плановые процедуры, включая покупку, замену, установку, контроль сроков проверок, осуществляются путем продажи энергии. Кроме того, я постепенно заменю обычные продукты на «умные» устройства, которые удаленно автоматически отправляют индикаторы и данные о своем состоянии.

Стоимость установки, самого изделия и манипуляций по ПП N 554 для пользователя условно нулевая. То есть раньше по закону покупка и обслуживание счетчика оплачивалась его владельцами, теперь – поставщиком услуг, но стоимость услуги была включена в тариф. Фактически, теперь плата включена в ежемесячную абонентскую плату. Положительный момент: гражданин не обязан следить за состоянием устройства, периодичностью проверок, проверок, ему достаточно предоставить доступ.

Но дополнительные процедуры, не входящие в минимальный перечень, выполняемые во внеплановом порядке, могут быть оплачены, например, заменой устройства до истечения срока поверки и эксплуатации.

вы можете самостоятельно поменять счетчики электроэнергии

Согласно п. «В» ПП N 554 и п. 139 Р.Х Основных Положений . от 4 мая 2012 г. N 442 «О функционировании розничных рынков электроэнергии по электронной почте…» демонтаж счетчиков электроэнергии является разрешается только с разрешения поставщика электроэнергии, по его усмотрению это запрещено.

Самостоятельная установка возможна с (письменным) разрешением на электропитание по запросу пользователя. После принятия пп. 554, этот порядок стал менее актуальным, но он уместен, если гражданин не хочет ждать плановой замены или хочет установить многотарифную модель, а точнее, по его мнению. Теоретически для работы потребуется группа по электробезопасности не менее 3 человек, но это правило рекомендаций, и, конечно же, его часто не соблюдают. Но нужно сообщить поставщику о замене, узнать, запломбирует ли он товар.

После установки не рекомендуется сразу подключаться к сети – неправильное подключение приводит к штрафу, размер штрафов в этой области чрезвычайно велик. Вы должны подать провайдеру заявку на регистрацию устройства и подключиться, когда сотрудник учреждения проверяет установленное устройство, опечатывает его и регистрирует.

Монтаж щитка

Щиток для счетчика и автоматики состоит из 2 частей: наружная защитная крышка с дверкой и внутренняя часть с 1 или несколькими рейками, а также нулевая шина, так как по правилам питающий ноль распределяется между всеми отходящими проводами именно с ее помощью.

Со щитка надо снять верхнюю панель, открутив 4 болта. Затем — монтаж на стену. Не должно быть перекосов, при разметке и фиксации. Высота счетчика по ПУЭ внутри помещений — 0.8–1.7 м от пола для удобного снятия показателей, визуального контроля табло. Как правило, оснащение ставят на уровне глаз – 1.6–1.7 м. Далее, крепим к стене, используя, в зависимости от ее материала, дюбели по бетону, гипсокартону, саморезы (винты) по дереву.

Правильная установка электрического счетчика обязательно осуществляется по правилам, содержащимся в нормах ПУЭ, которые гласят, что такие приборы, как автоматы, размещаются за пределами квартиры (общий коридор, лестничная клетка). Соответственно, такое же расположение наиболее целесообразное для учетного устройства.

Установка в сложных условиях

Как своими руками подключить автоматы, электросчетчик на даче, в сложных условиях, например, на столбе, осуществляется по обычным правилам. Используют щитки для наружной установки, защищенные, часто они из металла.

Установка электросчетчика в частном доме на столбах, улице подразумевает выполнение следующего (ссылки на ПУЭ):

• кабели на столбе в защитной оболочке, коробах, каналах;
• шкаф запирающийся, с окошком на уровне циферблата (п. 1.5.30);
• до коробки зажимов 0.8–1.7 м. Может быть меньше 0.8 м, но не менее 0.4 м. Высоту в сторону увеличения иногда по указаниям специалистов энергосбыта увеличивают, если есть техническая необходимость для защиты оснащения и при подобных обстоятельствах;
• щиток с подогревом, если электроэнергию вырабатывает генератор электростанции (п.1.5.30) с защитой не хуже IP X4. Впрочем, правило по подогреву застарелое — если температурный режим изделия допускает, то можно ставить и без этой опции. Например, Меркурий 206 может работать при −45… +45° C;
• вводный автомат на расстоянии не меньше 10 м (п.7.1.36 и 1.5.36);
• заземление для металлических шкафов обязательное (обычно это штырь, вбитый в землю);
• после счетчика в доме — вводное УЗО номиналом до 300 мА (п. 7.1.84).

Способы крепления и как установить электросчетчик в частном доме на нестандартных конструкциях любые, обеспечивающие ровное положение, устойчивость, надежность, опору: металлические хомуты, кронштейны, рамы, толстые монтажные полосы с зажимами.

Основные технические требования к установке

Все работы должны производиться при обесточенной сети, отключение делают на главном распредщитке, ВРУ. Наличие напряжения проверяют обычным мультиметром, вольтметром, указателями (отвертками-индикаторами).

Пред тем как установить электросчетчик, надо хотя бы в общем ознакомиться с нормами по проводке. Сечение жил ввода в квартиру по п. 7.1.34 ПУЭ должно быть не меньше 2.5 мм², материал — медь. Стандартно используют 6 мм². Но это не строго фиксированная характеристика — ее значение зависит от совокупной мощности электроприборов в доме.

Если предполагаемое потребление всех одновременно включенных устройств составит до 10 кВт, то потребуется 6 мм². Если есть мощные водогреи и подобные агрегаты, мощность которых может достигать 5 и больше кВт, то подбирают большее сечение, оборудуют трехфазную сеть. В любом случае рекомендовано брать жилы с запасом около 20 %. Но надо смотреть, чтобы вводной кабель не слишком превышал толщину внутренней проводки, так как это может быть небезопасно. Электросчетчик в квартире, его номинал также должен соответствовать токовым нагрузкам с запасом.

Уже действующую алюминиевую проводку в старых зданиях использовать разрешено, но она менее качественная, более ломкая: ток для меди 8 А/1 мм, для Al — 10 А/1 мм; 2.5 мм² первой соответствует около 4 мм² второй. Скрутки и пайки на жилах ввода не допускаются. Не надо путать сечение (в квадратах) и диаметр проводника — это разные понятия, хотя иногда они обозначаются значком ∅.

Как делать монтаж

Подключение счетчика электроэнергии для каждой квартиры в многоэтажках совершается либо на общем коридоре, либо в квартире индивидуально. Для частных домов устройство может устанавливаться непосредственно на улице. Как именно будет проходить подключение зависит от того, подключается новая проводка или же происходит приходится менять вышедший из строя счетчик.

Для демонтажа необходимо выполнять следующие действия:

• в первую очередь необходимо позаботиться о безопасности и полностью отключить входное питание;
• снимаются пломбы со счетчика;
• снимается крышка, закрывающая клеммы;
• отсоединяются провода.

Как только будут выполнены все указанные шаги, можно смело снимать устройство со стены. Монтажные работы совершаются с точностью до наоборот. Счетчик крепят на место, где стоял старый, к клеммам подсоединяют провода. Клеммник закрывают крышкой, обязательно ставятся пломбы и включается напряжение. Для того, чтобы проверить правильно ли проведена работа, нужно включить в розетку электроприборы. Если пошел отсчет киловатт-часов, то все сделано без нарушений и соответственно нормативам.

Установка счетчика на новом месте потребует больше времени и труда. Рекомендуется крепить его возле входных дверей. Обязательно нужно монтировать и щиток. При его выборе нужно учитывать, что там будет располагаться еще и автоматический выключатель и устройство, которое будет срабатывать в случае опасности.

Последовательность работ будет следующая:

• Как только будет обозначено место, где будет закрепляться счетчик, нужно с помощью дрели сделать несколько дырок в стене, в них вставляют дюбеля. После этого к стене прикручивают щиток. Делают это с помощью шурупов.
• На щиток ставится сам счетчик. Для этого существуют специальные DIN-рейки. С их помощью на щитке можно закрепить еще и автоматический выключатель, а так же УЗО.

Перед началом работы составляется детальный план. Источник museblog.ru

• На следующем этапе нужно подсоединить провода к клеммам. В первую очередь подсоединяют выходную проводку. А это вторая и четвертая клеммы. После этого нужно присоединить их к автоматическому выключателю, который и будет подавать напряжение на точки потребления.
• И только после подключения внутренней проводки, происходит подсоединение входа. В завершении работы клеммы закрываются крышкой и происходит пломбирование.

Чаще всего пользователи для подобных работ вызывают специальные службы, которые по сути и обязаны делать демонтаж и монтаж. Но бывают и такие случаи, когда монтеров можно ждать очень долго и потребитель выполняет эту нехитрую работу самостоятельно. В таком случае можно попасть в неприятную ситуацию, которую можно избежать, если выполнить некоторые условия.

Перед тем, как подключить электросчетчик однофазный самостоятельно, нужно обратиться в организацию по электроснабжению и попросить разрешение на снятие пломб и проведение работ. По завершению монтажа, опять нужно известить представителей организации, что монтаж сделан и нужно опломбировать счетчик. В этом случае вы избежите наложение штрафа.

Современные приборы небольшие, компактные. Источник forcounters.com

Тем, кого интересует, как подключить счетчик меркурий 201, нужно помнить, что устройство относится к электронным, и монтируется так же как и остальные однофазные счетчики.

Особенности подключения трехфазных счетчиков

Схема трехфазного счетчика реализуется прямым или косвенным способом. Первый вариант подходит для маломощных потребителей, второй – для оборудования в трехфазной сети.

Специфика прямого подключения

Прямое подключение трехфазного электросчетчика Подключать аппарат прямым способом следует так:

1. Зачистка кабеля от изоляции и его подсоединение на трехфазный автомат.
2. Подключение трех фазных кабелей на клеммы № 2, 4 и 6 счетчика.
3. Вывод проводов фазы на клеммы № 1, 3 и 5.
4. Подвод входного (клемма № 7)и выходного (клемма № нейтрального провода.
5. Монтаж автоматических защитных выключателей на 3 полюса.

Для одиночного подключения однофазных устройств от отходящей фазы применяются провода от нейтрали зануления. Несколько групп потребителей-однофазников запитываются равномерно через выключатели разных фаз.

Косвенное подключение

В случае превышения нагрузки потребления номинала тока используется специальный разделительный прибор. Трансформатор выпускается с двумя обмотками. Первая – шина, продетая через середину, служит для защиты разрыва силовых проводов. Вторичная обмотка в виде витков тонкого кабеля подводится на счетчик.

Косвенная схема подсоединения трехфазного электросчетчика реализуется посредством фиксации трансформаторов на заднюю часть шкафа. Первичные обмотки подсоединяются после рубильника ввода и предохранителей защиты в разрыв фазных кабелей. Подключение делается так:

1. Подвод одного конца кабеля с сечением 1,5 мм2 на участок от силового провода А-фазы до трансформатора.
2. Вывод второго конца кабеля на клемму № 2 счетчика.
3. Аналогичное подсоединение проводов фазы В и С, их вывод на клеммы № 5 и № 8.
4. Прокладка проводов с сечением 1,5 мм2 по направлению от клемм вторичной обмотки до клемм № 2 и 3 электросчетчика.
5. Аналогичное подключение обмоток устройств В и С на клеммы № 4, 6 и № 7, 9.
6. Подключение клеммы № 10 на общую нейтральную шину зануления.
