Подключение люстры к двойному выключателю: порядок работ и примеры

Общие требования и безопасность

Прежде, чем приступать к работе с электросетью, необходимо ознакомиться с основными требованиями техники безопасности. Знание этих моментов поможет не только предотвратить возможные травмы, но и позволит свести к нулю риски повреждения проводников или механизмов переключателей.

Основные требования по безопасности:

  • ручки всего инструментария, применяемого в работе с электрической проводкой, должны быть заизолированы;
  • в период проведения манипуляций электроэнергия во всем помещении должна быть отключена посредством перевода тумблера на щитке (при его отсутствии выкручиваются пробки);
  • монтаж двойного выключателя светильника производится в разрыв проводов «фаза».

Необходимо помнить, что в момент проведения инспекции подключенной схемы осуществлять включение и выключение можно только при окончательной фиксации проводов и их качественной изоляции.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

  1. Нулевой провод люстры подключить к нулевому проводу на потолке.
  2. В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

  1. При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
  2. Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.

То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.

Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.

При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Виды двухклавишных выключателей

Любой выключатель на две клавиши имеет три контакта. Один сверху, два внизу.

Выключатель может быть с подсветкой клавиш или без неё. В первом случае при использовании светодиодных, энергосберегающих ламп они могут моргать во время работы или слегка светиться в выключенном состоянии.

В последнее время появились светодиодные лампы, которые специально предназначены для таких выключателей. Но цена их из-за более сложной электронной схемы достаточно высока. Дешевле заменить выключатель.

Если при ограниченном бюджете подсветка жизненно необходима, придётся использовать в люстре одну лампу накаливания любой мощности.

Пример практического применения схемы с двумя одноклавишными выключателями в быту, особенности и последовательность монтажа

Подобрать можно к любому интерьеру, даже под темные и светлые породы дерева. Кабель нужно использовать с медными проводами сечением от 0,75 до 1.5 мм. Провода в коробку заводите на 10 15 см, для расключения изоляцию снимайте на 3см, для скрутки и обеспечения надежного контакта достаточно.

Можно на две точки в конце и начале маршрута установить сенсорные датчики на движение к проходным выключателям это снимает проблему поиска в темноте выключателей. Такое подключение требует отдельной темы для рассмотрения. Подключайте по вышеописанной схеме, двор будет красивый и пользоваться удобно.

Cхема подключения двухклавишного выключателя на две лампочки (видео)
Одной группой электроосветительных ламп можно управлять с разных мест, используя схему с одноклавишными, выключателями. Это часто применяемая схема, на примере которой легко понимается принцип работы.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Двухклавишные выключатели для внешней проводки просто прикручивают к стене шурупами, также крепят и распределительные коробки. Если же вам что-то непонятно, пишите мне!

Подготовка всех нужных инструментов для подключения

Чтобы подсоединить светильник к двойному типу выключателя, следует точно выполнять правила и соблюдать технику безопасности. При этом необязательно изучать документацию, которая предназначена для профессиональных электриков. Нужно лишь знать, что весь инструмент для выполнения электропроводных работ должен быть хорошо заизолирован. Работы нужно проводить только на обесточенной сети.

Для выполнения работ необходимо взять прямую и крестообразную отвертку, бокорез, пассатижи, острый нож, измерительный цифровой или стрелочный прибор, индикаторную отвертку и изоляционную ленту.

Обратите внимание! Нож нужен для того, чтобы изолировать одножильный элемент кабеля, бокорез или пассатижи. Индикаторная отвертка нужна для обнаружения фазы

Как подсоединить светильник к выключателю двухклавишного типа

Подключая люстру к одноклавишному или двухклавишному выключателю, важно понять ее принцип работы. Лампа горит благодаря подключению нескольких элементов В момент подключения светоисточника один проводник идет из щитка на люстру

Второй подключается к люстре, но с помощью выключателя. Важно, что с помощью выключателя нельзя проводить нулевой вид проводника. Он не должен иметь разрыв из распределительной коробки.

Обратите внимание! Определяя фазный и нулевой проводник, надо проверить, где индикатор напряжения. Это можно сделать в этажном виде щитка. Нужно коснуться с помощью измерительной отвертки индикатора элемента

При загорании лампочки это значит, что он фазный

Нужно коснуться с помощью измерительной отвертки индикатора элемента. При загорании лампочки это значит, что он фазный.

Из потолочного покрытия могут идти несколько элементов, один из которых фаза, а другой — ноль. По этой электросхеме можно подсоединить все лампы. Если из него идут три кабеля, то первый и следующий это фаза, а третий — ноль. По этой схеме можно распределять подключение ламп в люстре. Есть такой момент, когда из потолочного покрытия выходит три элемента, но нет возможности распределять включение люстры. Третий обладает желто-зеленой расцветкой и считается нулевым.

Для подключения источника к выключателю, имеющему две клавиши, нужно понять, где из двух, трех проводов люстры или пятирожкового выключателя находится незаряженный, а где заряженный проводник. Чтобы определить общий проводник, не нужно много знаний, он имеет отличный от других цвет. Значит, два других имеют несколько осветительных секций. Потом ноль соединяется с общим проводником, а каждая секция, имеющая разные фазы проводников, идет через двухклавишный вид выключателя.

Этапы установки точечных светильников

Процесс подключения сводится к последовательному выполнению следующих этапов:

Этапы подключения точечного светильника.

  • проектирование и разметка;
  • прокладка и протяжка кабелей в места монтажа;
  • выполнение отверстий и подключение;
  • тестирование подключений.

Подобная подробная разбивка на этапы связана с тем, что часть работ должна быть выполнена при формировании потолочного покрытия.

Планирование мест расположения светильников производят до того, как произвести обшивку его отделочным материалом, то есть в процессе монтажа каркаса.

Проектирование приобретает особый смысл при наличии нескольких уровней у потолка. В этом случае необходимо предусмотреть прокладку проводки в места крепления светильников на каждом из уровней, учитывая распределение светового потока. Светильники, которые расположены в пределах одного уровня, должны собой образовывать один единый контур.

При планировании количества точечных светильников, которые обеспечат требуемую освещенность пространства, необходимо учесть, что расстояние от стены до них должно составлять не более 60 см, а расстояние между центрами — 25-30 см. При этом светильник от каркаса должен отстоять не менее чем на 30 см. Если светильник расположить ближе к каркасу, то установка его на конечном этапе может быть затруднена.

Устройство светильника.

Наличие и расположение остальных осветительных приборов в помещении оказывает влияние на окончательное количество светильников. Точечный светильник может быть оснащен механизмом поворота, с помощью которого направление потока света может быть изменено. Поэтому они могут быть отведены при использовании нескольких светильников одновременно.

Проводка прокладывается на этапе установки каркаса. Она укладывается в специальные короба или закрепляется на нем таким образом, чтобы при выполнении отверстий под споты ее достать не составило труда. Если с выбором мест для установки точечных светильников в процессе монтажа каркаса не представляется возможным, то можно проложить кабель только к 1 светильнику. А каждый следующий точечный светильник присоединять к предыдущему, протягивая провод уже в смонтированном потолочном покрытии. Но такой способ прокладки проводки несколько нарушает технику безопасности, так как провода остаются лежать непосредственно на поверхности подвесного потолка.

Кабель при прокладке по каркасу или в защитных коробах можно использовать с 2 или 3 жилами. Петля для крепления каждого точечного светильника оставляется величиной в 10-15 см. Она прикрепляется к каркасу недалеко от места размещения точечного светильника при помощи пластиковой стяжки. Но крепление не должно быть плотным, чтобы не вызывать затруднений при ее демонтаже при окончательном подключении.

Просверливание отверстий под каждый точечный светильник осуществляется по окончании выполнения монтажа потолка. Правильное проектирование мест размещения спотов позволяет избежать их расположения на металлических элементах каркаса. Кроме того, если точечный светильник располагается на стыке между обшивочными листами, то его следует перенести или перераспределить листы таким образом, чтобы стык был перенесен на требуемое расстояние.

Схема подключения нескольких групп светильников.

Отверстия просверливаются дрелью со специальной насадкой — кольцевой пилой, центральное сверло которой устанавливается в центр расположения светильника. Образуется идеально ровный круг, что позволяет избежать ненужных зазоров. Диаметр такой пилы должен быть меньше соответствующего внешнего размера светильника на 3-4 мм, но больше на 3-4 мм, чем внутренние размеры.

После того как все отверстия просверлены, необходимо достать петлю провода, которая была оставлена для крепления спота. Если такие петли не были выполнены или проводка под каждый точечный светильник не подведена, то необходимо протянуть кабель к ним. Протягивание провода необходимо начинать с крайнего светильника, постепенно перемещаясь далее по линии их монтажа. Это можно сделать при помощи крюка, который изготавливается из прочной проволоки.

Схема подключения двухкнопочного переключателя

Двухклавишный выключатель представляет собой 2 одиночных ключа, собранных в одном корпусе. Нулевой и заземляющий провода подходят к секциям напрямую, а фаза проходит через выключатель.

Таким образом, при срабатывании соответствующей клавиши происходит разрыв цепи, то есть фазы, подходящей к определенной секции прибора либо отельному устройству. Подключение выключателя к распределительной коробке описано выше. Часто бывает непонятно, как выполнить электромонтаж в месте подключения люстры к двойному выключателю.

Тут может быть несколько вариантов, в зависимости от того, совпадает ли количество проводов на потолке с количеством проводов, выходящих из люстры. Простейший вариант: равное количество проводов от потолка и люстры (в основном 2 на 2, или 3 на 3).

Тут необходимо просто скрутить соответствующие провода, которые вы предварительно прозвонили и промаркировали. Нулевой провод от потолка соединяете с нулем люстры, а фазный от потолка – с фазой люстры и обязательно с самим выключателем. Монтаж окончен.

В случае, когда из потолка выходит три провода, а у вас на люстре их больше, необходимо заранее распределить пары на секции и подключить каждую из них только к одному из проводов-фаз. Обе группы при этом должны непременно быть соединены с нулевым проводом. Если же вы обнаружили, что из потолка выходит 4 провода, значит, один из них – заземляющий. Его наличие характерно для современных построек.

Если на вашей люстре присутствует аналогичный провод, значит необходимо просто скрутить их между собой. Если же нет, то провод, идущий из потолка, необходимо изолировать. Распознать защитные заземляющие провода можно по характерному желто-зеленому окрасу и маркировке «РЕ». Возможные неисправности и общие рекомендации к их недопущению.

То есть, отсутствует распределение светильников на клавиши выключателя. Еще один вариант: при включении люстры срабатывает только часть ламп, а все не загораются даже при нажатии обеих клавиш выключателя.

Скорее всего, при подключении вы не соблюли соответствие определенных проводов и скрепили их в неправильном порядке. Возможно, вы пренебрегли прозвоном проводов на потолке и в распределительной коробке, и положились лишь на цвета и маркировку.

А так делать ни в коем случае нельзя, поскольку при закладке проводки несоблюдение стандартов по маркировке очень распространено. Для того, чтобы найти причину, вам необходимо вернуться к началу монтажа и скрупулезно выполнить все шаги. Вооружившись индикатором, непременно прозвоните все провода и промаркируйте их. В случае выявления подозрения на неисправность провода, обратитесь к мастерам.

Если же с проводкой проблем не наблюдается, заново скрепите согласно схеме промаркированные провода и будьте при этом предельно внимательны.

  • Таким образом, следует выполнять простые рекомендации, чтобы не столкнуться с проблемами при выполнении работ по электрике:
  • перед началом работ обязательно нужно отключить электричество на рабочем участке и позаботиться о том, чтобы никто его случайно не включил в самый неподходящий момент;
  • необходимо всегда действовать согласно инструкции и не пренебрегать глубокой всесторонней подготовкой: проверить и промаркировать проводники, правильно их зачистить и подготовить к последующим операциям;
  • необходимо вооружиться инструментами, требуется хотя бы минимум приспособлений, иначе не удастся избежать проблем с надежностью и прочностью выполняемых соединений.

Схема подключения двухклавишного выключателя к люстре

Расключение в распредкоробке

Рассмотрим самые распространенные способы расключения.
Скрутка – самый популярный и любимый метод разделения проводов в России. Этот метод очень прост, необходимо зачистить концы проводов и скрутить их вместе, после чего желательно обмотать изолентой.

Пайка – применяется для лучшего контакта проводов между собой. Обычно применяется в местах, требующих повышенной защищенности: больницы, школы. Но стоит помнить, что, при повышенных нагрузках, такой способ соединения запрещен.

Сварка – самый безопасный тип соединения, требует особых навыков сварки. Создает идеальный контакт между всеми соединенными проводами.

Обработка проводов

Опрессовка – осуществляется с помощью специальной гильзы. Способ проверенный временем, соединение способно прослужить более 20 лет.

Использование специальных винтовых зажимов – самый молодой вид соединения. Позволяет соединить различные сочетания проводов в одну общую сеть. Очень часто применяется для быстрого монтажа.

От главного распределителя отходят к выключателю три кабеля, такое же количество идет к люстре. Главным источником питания выступает центральный кабель. Фазный кабель соединяется с жилой идущей к выключателю. В то время другой кабель, идущий к люстре, в коробке соединяется с отводящим ток проводом. Кабель от светильника, который соединяется с лампой, скрепляется внутри коробки с помощью пластиковой клеммы.

Далее следует соединить выходящие контакты с проводами в выключателе.

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль

Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

  • Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
  • Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая — пустовать.

Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

  • игнорировать — если провода такого цвета (или похожего) нет на потолке,
  • подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

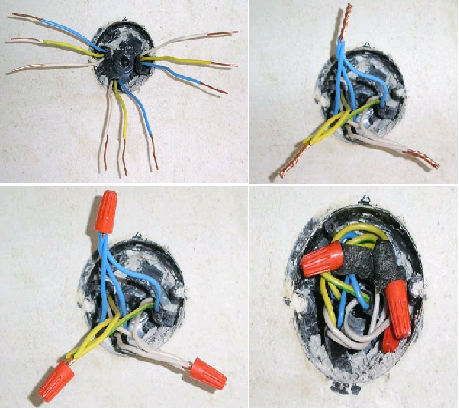

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль

В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль»

Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Перед тем как подключить люстру, проводники группируют

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто

Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному

Схема подключения люстры в этом случае показана на рисунке ниже.

Схема подключения люстры к одноклавишному выключателю

При таком включении одновременно загораться будут все лампочки.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

  1. Нулевой провод люстры подключить к нулевому проводу на потолке.
  2. В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

  1. При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
  2. Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.

То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.

Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.

При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.
