Монтаж встраиваемой розетки с заземлением
На первом этапе производится установка подрозетника, который может быть представлен моделями для гипсокартонных или бетонных стен. Помещение обесточивается, после чего производятся следующие действия:
- подрозетник размещается в заранее сделанном в стене отверстии стандартного размера;
- конструкции для гипсокартонных стен крепятся саморезами и пластиковыми зажимами, а для бетона используется способ вмораживания посредством алебастра или других штукатурных смесей;
- зачищается изолирующая часть проводов, выходящих из подрозетника на один сантиметр;
- откручивается винт и снимается крышка с основания;
- провода прикручиваются на клеммы.
Очередность подсоединения должна строго соблюдаться. Сначала выполняется подключение заземления, затем подключается «ноль» и оставшаяся «фаза».
Штробы в стене под электрическую проводу выполняются перфоратором, имеют глубину и ширину в пределах 2,5 см.
Основные типы розеток для дома
Перед тем, как подключить розетку, две или целый блок таких элементов, стоит определиться с их типом. Большинству специалистов и самостоятельно выполняющих подключение владельцев жилья приходится стакиваться с такими вариантами: • Тип «С», самый простой и удобный для подключения. Включает только 2 контакта – «нуль» и «фаза».
Применяется уже несколько десятилетий и является практически единственным вариантом для старого жилья. Не всегда подходит к некоторым современным приборам, поэтому обычно заменяется более современными электророзетками. • Тип «F», В отличие от предыдущего варианта, дополнительно оснащается и контактами для заземления (которые, правда, остаются неиспользуемыми, если схема электросети не предусматривает заземляющего контура).
Изделие подходит для большинства приборов, кроме техники с круглым и не имеющим боковых вырезов ободом. • Тип «Е», гнёзда «фаза» и «нуль» у которого не отличаются от розеток «F». Отличие заключается в заземлении, имеющем форму выступающего из пластика небольшого штыря.
Изделия не пользуются особым спросом у отечественных потребителей и мастеров-электриков. Хотя большинство электроприборов подходят и к таким розеткам. Существуют и другие типы классификации электророзеток – в том числе, и по уровню защиты корпуса от попадания жидкости и посторонних предметов. Для обычного жилого и бытового помещения подходят модели класса IP22 и IP33. В детской комнате желательно устанавливать изделие, выполненное по стандарту IP43, отличием которой являются специальные шторки, защищающие ребёнка от контакта с токоведущими контактами. Для ванных, душевых и зоны готовки (кухни или той части квартиры-студии, где находится раковина) выбирают вариант класса IP44, предотвращающий короткое замыкание из-за попавших на изделие брызг.
Заземление в частном доме
- Чтобы полностью представить себе, как подключить розетку с заземлением, надо рассмотреть весь процесс от начала и до конца, на примере частного дома, если заземляющего провода там изначально не было:
- Установка заземляющего контура. Он представляет собой металлические штыри, вбитые в землю, в верхних точках соединенных между собой приваренными к ним металлическими полосами. Длина штырей – 1,5-2 метра, а металлических полос в зависимости от разновидности контура: треугольником, лентой, квадратом или круглым. Для монтажа контура надо выкопать траншею глубиной 0,5 метра.
- Подводка «земли» к распределительному щитку. Выполняется такой же металлической полосой, как и для соединения штырей.
- Замена двухжильной проводки на трехжильную. Если его раньше не было, то обязательно надо устанавливать УЗО, гарантирующее отключение электричества при появлении напряжения на заземляющем проводнике.
- Монтаж розеток.
Определяем фазу, ноль и заземление
Для человека, который не разбирается в электрике, тяжело понять, какой из трех проводов нужно подключить к розетке, а прикреплять контакты наугад чревато неприятными последствиями. Однако на самом деле это достаточно простая задача, которую мы поможем решить.
В первую очередь не мешало бы рассказать теорию кратко и упрощенно. Вся система электропроводки, от которой питаются квартиры и жилые дома, у нас трехфазная.
Обычно между двумя фазами напряжение равно 380 вольт, и это является линейным напряжением. Но у нас в розетках все-таки 220 вольт, почему? Для этого нужен нулевой провод. Взяв одну фазу с нулевым проводом, между фазами окажется разность потенциалов 220 вольт, что является фазным напряжением.
Если сказать совсем просто, то каждая квартира имеет один ноль и одну фазу.
Определение фазы индикаторной отверткой
Данный метод уместен только в том случае, если у Вас для розетки предусмотрены только два провода.
1. Для начала нужно обесточить квартиру (дом), отключив автоматические выключатели в щитовой.
2. Очищенные от изоляции провода разводим друг от друга, чтобы они не соприкасались, что поможет исключить замыкание.
3. Теперь обратно включаем автоматические выключатели, тем самым подавая ток на нашу проводку.
4. Сейчас непосредственно определяем фазный провод. Взяв индикаторную отвертку за маленькую металлическую часть рукоятки, рабочей (также металлической) частью касаемся провода.
Загоревшаяся лампочка в отвертке означает, что это фазный провод, а если лампочка не горит, то значит такой провод нулевой.
Определение фазы мультиметром
Однако при имеющихся трех проводах для розетки только индикаторная отвертка не подходит. Для этого нужен прибор мультиметр, с помощью которого мы можем определить, где заземление, ноль и фаза.
Где фазный провод мы уже узнали при помощи индикаторной отвертки. Но фазу можно определить и без индикаторной отвертки посредством мультиметра. Для этого нужно на мультиметре выбрать измерения диапазона 220 вольт и выше и подключить два щупа в гнезда “V” и “COM”.
Берем щуп, подключенный к гнезду “V”, и прикладываем его поочередно к трем имеющимся проводам. При касании к фазе прибор покажет 8-15 вольт, а при прикосновении к нулю или заземлению мультиметр вообще не отреагирует.
1. Берем мультиметр и переключаем его в диапазон измерения напряжения, равного 220 вольт или выше.
2. Одним щупом мультиметра зажимаем фазу (а где именно этот провод мы уже знаем), а другим один из оставшихся двух проводов.
3. Наблюдаем и запоминаем значение, которое сейчас показывает наш мультиметр.
4. Теперь, оставляя один щуп на фазе, другим зажимаем третий провод и тоже фиксируем значение, которое показал измерительный прибор.
Если мы касаемся одновременно ноль и фазу, то мультиметр показывает напряжение электросети 220 вольт (небольшой разбег допустим). А если мы касаемся заземления и фазы, то значение должно быть меньше предыдущего.
Принцип работы заземляющего устройства
Принцип действия такого прибора, основан на том, что первым срабатывает заземляющий контакт, а потом проводящие электрический ток элементы. Такая особенность является гарантом безопасности. Розеткас заземляющим контактом, внешне имеет отличие от обычной модели. Она имеет дополнительные контакты в виде третьего штыря (на французских моделях), на американских приборах имеются отверстия с боковыми вырезами. Страны бывшего союза используют модели немецкого типа. Они имеют овальное углубление для вилки, а по бокам расположены выступающие контакты, которые обеспечивают безопасное подключение.
Все розетки делятся на два типа: встроенные и открытые. Первый вид обычно применяется в коммунальных квартирах. Дляуст ановки пробивают углубление под корпус, а под проводку делается неглубокая штраба, которую потом скрывают. Приборы открытого типа чаще используют в загородных домах и дачах.
Монтаж подрозетника
Подрозетник из пластика применяется для фиксации розетки в стене и обычно имеет диаметр 68 мм. По способу монтажа бывает двух видов: для гипсокартона и для бетона.
Важно! До начала работ необходимо обесточить помещение!
Если стена из гипсокартона
Подрозетники для гипсокартона фиксируются с помощью саморезов и пластиковых зажимов
При установке такого подрозетника важно помнить, что провода должны быть протянуты до нужного места перед началом монтажа гипсокартона. Применяя уровень и карандаш, определяют центр будущей розетки и высверливают круг диаметром 68 мм (электродрелью с насадочной коронкой или обычной дрелью, но высверливая множество отверстий по кругу)
Подрозетник помещают в отверстие, вытягивают провода и закручивают саморезы, фиксируя зажимы.
Стена из бетона (кирпича)
Подрозетники для бетона вмораживают в подготовленные для них отверстия алебастром или другими штукатурными составами.
Самый оптимальный порядок действий при установке подрозетника в бетон:
· Штробление стены под электропроводку (в домашних условиях используют перфоратор или болгарку) – штробу выполняют строго вертикально или горизонтально. Ширина и глубина штробы не более 25 мм, длина – не более 3 м.
· Штробление отверстия под подрозетник (он должен свободно входить в отверстие).
· Прокладка и вмораживание электропроводки (оставляют свободный конец не менее 10 см).
· Установка подрозетника и заведение к него проводов, вмораживание подрозетника.
Важно! При штроблении стен под электропроводку необходимо руководствоваться СНиП 3.05.06-85
Процесс монтажа розетки с заземлением
Инструмент для монтажа розеток с заземлением
В собственных видео А. Земсков постоянно рекламирует профессиональный инструмент. К примеру, товары Hilti. Для розеток предусмотрено подобное:
Нож для снятия оплётки имеет серповидное острие и сделан специально, невозможно поцарапать жилу. Опасность подключения розетки с заземлением в том, что любой провод способен легко отломаться. Если это фаза или нулевой (нейтраль, фаз в доме три), сразу заметим поломку и поправим. Но заземление так просто не идентифицируешь, требуется брать и обзванивать всю ветвь, не любой монтажник сделает.
- Вторым инструментом станут обжимные кусачки для снятия кембрика. Ножиком вспороли весь кабель, выходящий из стены, внешнюю изоляцию, теперь полагается жилы зачистить на сантиметр-полтора, чтобы зажать на клемме корпуса розетки. Пользуются обычным кухонным ножом, но возможно медь поцарапать, потом случайно обломить.
- Для позиционирования корпуса розетки в подрозетнике (стенная часть) принято использовать малые магнитные уровни. Они позволяют быстро и легко выполнить процедуру, не отвлекаясь на тонкости. Розетка с заземлением ставится с незначительным затягом, потом позиционируется. И при окончательном закручивании винтов лучше активно пользоваться магнитными уровнями.
Электрическая разводка розетки с заземлением

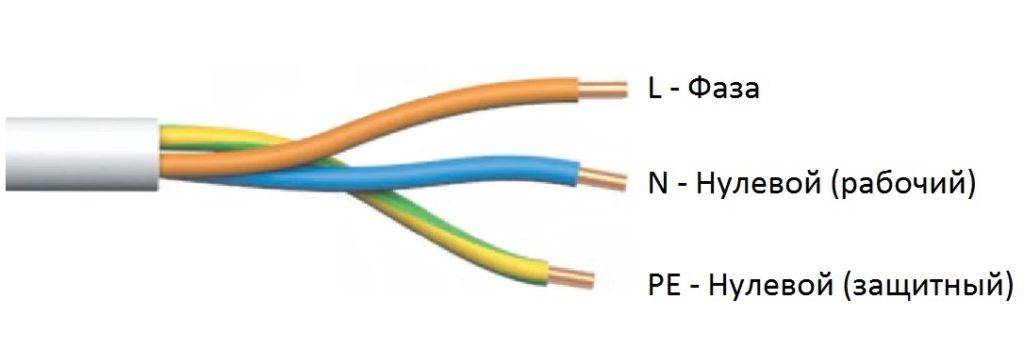

Часто из стены торчат три жилы в единой чёрной или белой внешней изоляции. По нынешним стандартам – если электрики попались у застройщика толковые – распределение проводов в розетке с заземлением таково:
- Жёлто-зелёные полосы на кембрике, либо полностью салатный цвет указывают, что это ветка заземления, требуется цеплять на боковую клемму розетки.
- Синим обычно маркируется нулевой провод. Там нет напряжения, это земля, пришедшая с подстанции. По правилам она в районе фундамента заземляется с местным контуром, вкопанным заботливыми строителями (система TN-C-S).
- Коричневым или красным цветом крови помечен провод, откуда в квартиру приходит питание. По правилам при встраивании выключателей указанная жила, а не синяя обязана разрываться контактором кнопки. Так безопаснее. Что касается розетки с заземлением, фаза традиционно располагается слева. Нулевой провод находится справа.
Разводка с заземлением
Устанавливая розетку с заземлением, проверяем, где и что находится. Проще сделать с фазой. Полагается дотронуться до неё специальным щупом со световым индикатором, чтобы убедиться в правильности разводки. Попутно исследуются два прочих провода. Просто, чтобы убедиться, что фаза пришла на единственную жилу. Щуп требуется купить.
Во вторую очередь оценивается правильность разводки нулевого и заземляющего провода. Это полагается сделать непременно, ведь нагружать через нейтраль контур, закопанный под домом, выходящим током устройств не следует. Оговоримся, на уровне цоколя ветки могут объединяться, но по ПУЭ 7 соприкосновение их после указанной точки не допускается. Вести подключение розетки с заземлением с уклоном от нормы не рекомендуем.
Измерения тестером здесь не помогут. Требуется определить контакт между подъездным щитком и проводом. Кстати, если заземления в доме нет, на корпус выйдет нулевой. После замера сопротивления увидим:
- С подъездным щитком звонятся две жилы: нулевая и заземляющая. Пусть дом подключен по системе TN-S, в районе подстанции жила нейтрали сидит глубоко в почве.
- Различение проводим по размеру сопротивления: берём и выключаем автоматы защиты. Тогда нулевой провод рвётся (не всегда), а заземление все равно обязано выполнять функции и звониться на корпус подъездного щитка. Напоминаем, цвет оплётки жёлто-зелёный. В противном случае полагается копаться в разводке и искать причину неисправности.
Схема подключения двойного выключателя
Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.
Чаще всего такие выключатели используются для включения светильников люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш включается полностью вся люстра.
В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.
Очень часть двухклавишные выключатели устанавливаются в коридорах у входных дверей частных домов. В этом случае одна из клавиш включает свет в коридоре, а другая – на улице.
В квартирах двухклавишные выключатели часто устанавливаются также для включения света в раздельном санузле – ванной и туалете. В общем, существует большое количество вариантов применения двухклавишных выключателей, но при этом схема их включения в любом случае одинакова.
Схема подключения двухклавишного выключателя мало отличается от схемы подключения одноклавишного. По своей сути двухклавишный выключатель представляет собой два одноклавишных, установленных в один корпус.
Итак, перед началом монтажа необходимо выбрать и приобрести двухклавишный выключатель в соответствии с цветом, дизайном и другими требованиями.
Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя. где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.
В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света.
Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.
Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.
Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.
Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.
Независимо от конструкции осветительного прибора, выключатель в цепи переменного тока должен разрывать фазный провод. Таким образом, при выключении выключателя обеспечивается обесточивание электроприборов, которые после этого можно безопасно обслуживать, например, заменить перегоревшую лампочку в люстре.
Нулевой провод от распредкоробки подключается непосредственно к управляемому электроприбору.
Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор.
Варианты проводки заземления к розетке
Способов выполнения правильного заземления в условиях частного домовладения или квартиры великое множество, и большинство не требует значительных капиталовложений:
- подключение к контуру заземления в виде шины внутри осветительного щитка;
- подсоединение через молниеотвод, подключенный к контуру заземления;
- использование естественных заземлителей в виде трубопроводов в грунте, обсадных труб скважины, металлических или железобетонных конструкций.
Установка розеток
Отсутствие естественного заземлителя предполагает создание искусственной конструкции на основе круглого не оцинкованного прута D=1,0 см или арматуры с оцинковкой D=0,6 см. При использовании прямоугольного или уголкового заземлителя толщина такого элемента не может быть меньше 0,4 см.
Необходимо запомнить, что заземляющая конструкция не должна быть расположена над любой трубопроводной системой, просушивающей землю с содержанием строительного мусора или слишком крупных обломочных пород.
Особенности установки розетки с заземлением
Схема подключения розетки с заземлением не подразумевает никаких сложных манипуляций. Справиться с этим может любой человек. Достаточно ознакомиться с теоретической частью и проявить внимательность при монтаже.
Перед тем, как установить розетку с заземлением, определяется тип проводки. Для этого демонтируется старая розетка. Еcли подведено два провода – заземления нет, в наличии только фаза и нейтраль (нулевая фаза).
При покупке розетки учитывается качество продукта и отдаётся предпочтение производителю, хорошо зарекомендовавшему себя на рынке. Корпус её должен быть без повреждений. Для дома подходят так называемые «внутренние» розетки – они встраиваются при установке в выемку стены. Рекомендуемый номинальный ток отключения для домашней розетки от 30 до 100 миллиампер. Информацию о номинале можно прочесть на обратной стороне розетки
Российские образцы обычно рассчитаны на 10 или 6,3А; зарубежные – на 10 или 16А.
Особое внимание уделяется размеру отверстий и расстоянию между ними. У европейских образцов и диаметр, и расстояние больше
Если дома используются исключительно отечественные приборы, розетки лучше покупать тоже отечественные.
Из правильно подобранной розетки вилка вынимается с небольшим усилием!
На рынке представлено большое разнообразие розеток с заземлением:
- Есть образцы с защитой от перегрузки – внутри находится встроенный предохранитель, который перегорает при коротком замыкании.
- С защитой от утечки тока – специальное устройство отключает розетку в случае обнаружения утечки. Розетка идеально подходит для детской комнаты! Стоит малышу что-нибудь засунуть в розетку, как тут же сработает защита.
- С защитой от перенапряжения — автоматически отключается при скачке напряжения в сети, подходит для подключения дорогих приборов.
- С механической защитой – специальные шторки защищают от касания к контактам.
- С молниезащитой – для регионов с сильной грозовой активностью.
- Для мощных приборов – рассчитаны на ток в 20 и больше ампер. Всегда продаются со специальной вилкой.
- Универсальные – в комплекте с разъёмами для разных типов вилок.
Подрозетник выбирается исходя из типа стены. Коробка подрозетника фиксируется внутри стены, в специальной выемке.
Для гипсокартона, дерева, пластика используются коробки для гипсокартона. А для кирпича, бетона, пенобетона – коробки для бетона. Крепятся они гипсовым или алебастровым раствором.
Внимание! Рабочий корпус изделий должен быть качественным – изготовленным из керамики. Контакты розетки – из хорошего металла (не фольги!)
Желательно наличие винтового зажима – провода вводятся между двумя пластинами и прижимаются винтом, что обеспечивает надежное крепление контактов и препятствует их ослаблению в процессе эксплуатации.
Слабый контакт в точке соединения проводников вызывает увеличение тока, разогрев кабелей, что может послужить поводом для возникновения чрезвычайной ситуации
Поэтому очень важно обеспечить корректное соединение проводов в распределительной коробке при электромонтажных работах в домашней сети
Выбор распред коробки необходимо делать, исходя из их конструктивного исполнения и назначения, чему посвящена отдельная статья.
Перед установкой отключается питание на электрощите. Провода разводятся в стороны. Фаза определяется электрическим тестером (пробником). Обычно провода отличаются по цветам. Желто-зелёная изоляция обозначает заземление. Если провода одного цвета, найти фазу поможет тестер.
Правила подключения проводки: фаза — справа, нейтраль — слева, заземление — к верхней или центральной клемме розетки.
Как выполнить подключение розетки с заземлением
Теперь, когда необходимость использования заземляющих контактов осознана, разберемся, как подключить розетку с заземлением. Для этого электропроводка должна быть не двух-, а трехпроводной. Если вы хотите поменять розетки во всей квартире – замены электропроводки не избежать. Рекомендуется при этом установить на вводе в квартиру или дом распределительный щиток с автоматическими выключателями и шинками для подключения рабочих и защитных проводников. Перед тем, как установить розетку с заземлением, нужно кое-что знать о расцветке проводов. Жилы кабелей имеют цвета, указывающие на их назначение. Синий (голубой) цвет используется для проводников N, желто-зеленый – РЕ, белый, черный или коричневый используется для фазных проводников. Использование их для другого назначения запрещено.
Фазный и нулевой рабочий проводники подключаются к силовым контактам розетки в любом порядке. Проводник РЕ обязательно подключается к ее заземляющим контактам.
Менять все розетки на розетки с заземлением совсем не обязательно. В некоторых местах можно оставить обычные. Но проводка к ним все равно должна иметь три жилы. Не используемую жилу РЕ нужно заизолировать и уложить внутри розеточной коробки, ее нельзя отрезать. Впоследствии может понадобиться как подключить розетку с заземлением, так и использовать жилу РЕ для подключения кабеля к другой розетке шлейфом. Кабель от квартирного щитка до подъездного тоже должен быть трехжильным. В цепях нулевых защитных проводников не должно быть никаких коммутационных элементов. Нулевой рабочий проводник подключается в подъездном щитке на место, где был подключен совмещенный, а нулевой защитный – к корпусу щитка. Неплохо было бы перед этим узнать, насколько надежно заземлен этот корпус. Подключение к нулевой шине подъездного щитка может добавить проблем: к ней идет проводник PEN, и существует вероятность его обрыва. В случае для частного дома проводники РЕ во вводном щитке необходимо соединить с контуром заземления дома. Если такого контура нет, его нужно выполнить, это не очень сложно. Есть бюджетный вариант, не требующий замены всей проводки. Если вы всего лишь хотите обезопасить стиральную машину или бойлер, то проложите от них к распределительному подъездному щитку трехжильный кабель. Тем более, что так написано в их инструкции по подключению и этого требуют правила. В месте их подключения нужно установить розетки с заземляющими контактами. Нельзя после замены проводки и подключения заземляющих контактов розеток оставлять неподключенной общую шину заземления. До ее подключения к контуру заземления все заземляющие контакты придется отключить. Иначе при повреждении одного электроприбора вы получите опасный для жизни потенциал на всех корпусах.
Материалы для подключения
Провод для подключения электроточки должен быть выполнен из того же металла, что и магистральный кабель. К примеру, при использовании алюминиевого кабеля перемычка также должна быть выполнена из алюминия.
Чтобы обеспечить равномерное распределение поступаемой электроэнергии, кабель, используемый для подключения, должен иметь такое же сечение, что и основная проводка в комнате
Для монтажа двойной розетки требуется также:
- плоская и крестовидная отвертки;
- инструмент для зачистки оплетки;
- пассатижи;
- изолента.
В целях безопасности на случай пожара любые электрические провода рекомендуется укладывать в гофру. Такое решение удобно и тем, что не требует пробивки стены, а также упрощает замену поврежденного провода при последующей эксплуатации.
Выполнение монтажных работ
Первым делом вы должны смонтировать подразетник, который выполнен из пластика и предназначен для фиксации розетки в стене. По способу монтажа различают два типа подрешетников: для бетона и гипсокартона.
Если вы собираетесь монтировать подразетник в гипсовую стену, то зафиксировать его вы можете при помощи саморезов и пластиковых зажимов. Во время монтажа такого устройства вы должны помнить, что провода необходимо протянуть до необходимого места, перед тем как приступать к установке гипоскартона. Используя уровень и карандаш, определите центр розетки и на этом месте высверлите круг диаметром в 68 миллиметров. В полученное отверстие поместите подразетник, вытяните провода, а затем закрутите саморезы и зафиксируйте зажимы.
Если же вы хотите монтировать подразетник в бетонную или кирпичную стену, вы должны будете заранее подготовить отверстие под него, а затем заделать его алебастром или иным аналогичным материалом.
Порядок ваших действий при монтаже подразетника в бетон:
- Выполнение штробления стены под электропроводку. Для этого можно применить болгарку, перфоратор или штроборез. Штробу выполнять нужно строго по вертикальной или горизонтальной линии, а ее ширина и глубина должна быть не больше 25 миллиметров, а длина – не больше трех метров.
- Штробление отверстия под подразетник. Оно должно иметь такие размеры, чтобы подразетник входил в него свободно.
- Прокладка и вмораживание проводки. Не забудьте на этом этапе работ оставить свободный конец с длиной не меньше 10 сантиметров.
- Монтаж подразетника, заведение проводов и вмораживание подрозетника.
Только после выполнения чистовой работы вы должны задумываться над тем, как подключить розетку с заземлением.
Выполнять свои действия вы должны в следующем порядке.
Первым делом вам предстоит зачистить провода, которые выходят из подрозетника, от изоляции. Затем снять крышку с основания, открутить центральный винт и вставить его в подрозетник. После чего выровнить гнезда по горизонтали, не забывая при этом наметить отверстия для боковых шурупов.
Далее вы должны будете вынуть основание у розетки и прикрутить провода к клеммам основания. При наличии только входящего провода в первую очередь присоедините заземление, затем нулевую фазу, а после оставшуюся фазу. При наличии выходящих и выходящих проводов, жилы должны присоединяться попарно. После того как данные действия будут выполнены, уложите провода в подразетник и прижмите основание розетки, а затем закрутите винты фиксаторов. Теперь осталось поставить крышку на основание розетки.
Что касается декоративной рамки розетки, то ее лучше всего будет установить после того, как вы завершите процесс отделки стен в помещении, в котором устанавливалась розетка с заземлением. Если вы планируете в ряд установить несколько розеток, то последующие ваши действия должны быть выполнены аналогичным образом, а также вам на помощь в этом случае придет розетка двойная с заземлением.
Как проверить заземление в розетке
Проверка заземления нужна, чтобы убедиться в его качестве. Понадобятся: отвёртка-тестер и мультиметр.
Перед тем, как определить заземление в розетке, требуется осмотреть электрическую проводку. Если жилы проводов разноцветные, фаза будет иметь черно-коричневую изоляцию. Но чтобы знать наверняка (особенно при закрытом корпусе), потребуется использование тестера. Он поочередно вводится в отверстия розетки. При касании фазы индикатор тестера загорится.
Горящий при касании к заземлению индикатор свидетельствует о неправильном подключении или повреждении розетки.
Перед тем, как подключить электросчетчик, необходимо определиться с типом измерительного оборудования, которое подходит для домашней электросети. Потом проводить установку согласно соответствующей схемы.
Порядок монтажных работ для подключения однофазного счетчика можно изучить здесь, а про трехфазный — расскажет эта статья.
После определения фазы можно приступать к основным измерениям.
Одним щупом мультиметра нужно прикоснуться к заземлению розетки (центр, или верх), второй поочередно ввести в отверстия.
Отсутствие напряжения может указывать на следующее:
- между фазой и нейтралью свидетельствует о наличии обрыва последней,
- между фазой и заземлением – об отсутствии заземления,
- между нейтралью и заземлением – об их объединении. То есть, в розетке стоит перемычка.
Важно! При измерении между нейтралью и заземлением прибор должен показать напряжение (максимально 90В), что указывает на исправно работающее заземление.
Розетки с заземлением – не причуда или роскошь. Это «предмет» первой необходимости для любой современной проводки. Позаботиться об их качестве и правильном монтаже обязан каждый уважающий себя хозяин.
А вот установку розеток самостоятельно можно проводить только в случае уверенности в собственных силах. Работа эта не сложная, но требующая точности – ошибки могут привести к поражению током.
При любых сомнениях, возникающих при установке розетки и её проверке, лучше обратиться к профессиональному электрику.
