Как подключить розетку с заземлением – простые советы по монтажу и секреты профессионалов

Выбор места установки

Общих указаний по установке изделий не существует. Их монтируют в том месте, где ими будет удобно пользоваться. Европейские нормы указывают, что они должны устанавливаться на высоте 30 см от пола. Но это не всегда верно. Самое правильное решение – в месте установки электрических устройств и оборудования и на той высоте, где это будет наиболее целесообразно.

Количество розеток в конкретном помещении тоже зависит от устанавливаемых устройств. Если таких указаний нет, то поступают следующим образом: в помещениях небольшой площади (до 12 кв.м) монтируют не менее 2 изделий, а в больших – 4 и более. Лучше пусть их изначально будет больше, чем после проведения электромонтажных и отделочных работ добавлять недостающие.

Принцип действия защитного заземления

Чтобы правильно понять назначение и принцип действия розетки с заземлением следует подробнее рассмотреть схему ее схему подключения.

Установка розеток с заземлением позволяет обеспечить соединение металлического корпуса электроустановки с заземляющим контуром. В нормальных условиях эксплуатации такое соединение никак не влияет на работу элементов электрической сети, ее эксплуатационные характеристики остаются такими же, как и при использовании розетки без заземления. Однако при повреждении изоляции заземление позволяет обеспечить отсутствие высокого потенциала на корпусе относительно земли. Также оно предотвращает накопление статического электричества. Достигается это благодаря наличию проводной связи с низким активным сопротивлением между металлическими деталями корпуса и землей. В этом случае при касании человека к заземленной электроустановке поражения электрическим током не произойдет, поскольку сопротивление кожи во много раз выше, чем сопротивление контура заземления.

Подключение силовых проводников

Силовые контакты обычно подключаются по бокам. Куда именно не имеет значения. Силовые жилы можно поменять местами. По европейским стандартам, они оба являются силовыми источниками. Заземляющий контакт обычно расположен по центру устройства. Он должен выглядеть в виде металлической пластины, напоминающей букву «П». Она имеет отверстие, в которое вкручивается контактный болт с винтовой резьбой. Фазную и нейтральную жилы заводят с нижней стороны болта, а затем затягиваются посредством закручивания болта.

Закреплённые провода в контактах прибора, закреплены достаточно хорошо, но со временем они ослабляются и начинают подгорать. Что свести к минимуму этот эффект, зачищенные концы предварительно скручивают кольцом, а затем надевают на болт. Такой способ обеспечивает максимальную площадь соприкосновения, благодаря этому, увеличивается контакт и уменьшается их нагрев.

Установка розетки в стену

Что понадобиться:

  • розетка
  • электропровода (выбирать стоит с сечением минимум 2 кв.мм.)
  • подрозетник

Итак, после выбора места для розетки и отключения тока, переходим непосредственно к монтажу:

  • Размещаем расстояние от пола 30–100 см. Карандашом отмечаем место установки. Считаем расстояние от распределительного щита до обозначенного места и определяем сколько метров проводки необходимо.
  • Устанавливаем в патрон дрели специальную насадку для сверления отверстий, соответствующую типу стены и работе с электроарматурой.
  • Включите дрель, если нужно возьмите удлинитель, который подходит по мощности для используемой электродрели.
  • Наденьте защиту (очки и, по возможности респиратор) и высверливайте необходимое отверстие в стене.
  • Сделайте канавку под электропровод. Используйте «болгарку» с соответствующим диском или проштробите канавку при помощи зубила и молотка.
  • Затем подрозетник (через который вытаскивается проводка) устанавливается и фиксируется в готовом отверстии.

Первая часть работы завершена.

Подключение

Открывают распределительную коробку. Затем при помощи клеммных зажимов подключают электропровод.

Не рекомендуется использовать метод скрутки проводов. На рынке достаточно удобных небольших клемм, рассчитанных на любое сечение провода. Лучше возьмите их — надежно и безопасно.

Современные способы соединения проводов при помощи клемм и клеммных колодок:

Способы соединения при помощи клемм

Итак,

  1. Снимите крышку с розетки. Ослабьте или открутите винты, которые будут зажимать провода. Вставьте концы провода (заранее зачистив их) и крепко зажмите винтами.
  2. Винтики устанавливаемых лапок ослабляют и сводят к корпусу розетки, которая вставляется, и крепиться (в процессе затягивания винтов) в подрозетник. Лапки, разойдясь по сторонам, фиксируются к подрозетнику и держат конструкцию в стене.
  3. Рекомендуется убедиться в подсоединении всех проводков.

Включайте питание, и тестируйте работу.

Монтаж тройного устройства

Современные производители предлагают пользователям тройные розетки, оборудованные заземлением. Их монтаж в помещении и увеличивает количество приборов, которые можно подключить к устройству.

Монтаж тройной розетки

По особенностям конструкции тройне розетки можно условно подразделить на такие виды:

  • Внутренние. Используются для монтажа проводки скрытого типа.
  • Внешние. Их конструкция оснащена защитной крышкой. Этот вид устройств отличается высоким уровнем защиты от пропуска электрического тока.
  • Встраиваемые или накладные.

Если говорить о том, как подключить тройную розетку с заземлением, монтажные работы следует начинать с определения места расположения устройства

При этом необходимо обратить внимание на то, что все ее элементы должны быть расположены на одном уровне. Для этого можно использовать строительный уровень

По евростандартам устройство должно находиться на расстоянии 25 – 45 см от уровня пола.

Монтаж подрозетников выполняется в такой же последовательности, как и при установке двойной розетки. Отличие заключается в процессе подключения проводов. Для этого можно использовать параллельную схему. По ней каждый провод, который выходит из щитка, соединяется с 2 проводами из дополнительных жил, которые направляются на 2 и 3 розетки.

Посредством использования отвертки с индикатором нужно определить, где находится фаза, а где ноль. Дальше провода скрутить по схеме. После того, как все провода скручены, установку подрозетников можно считать завершенной.

Для того чтобы избежать ошибки при подключении тройной розетки с заземлением, специалисты рекомендуют соблюдать следующие правила работы:

Перед началом монтажных работ отключить щиток.
Для работы применять только специально предназначенные для этого инструменты и материалы.
Если провод, с которым приходится работать, имеет длину больше необходимо, его необходимо аккуратно скрутить или отрезать.
При возникновении ситуации, когда провод короче, чем нужно, его длину можно увеличить посредством выполнения спаивания, а не скручивания.
При монтаже встраиваемой тройной розетки, нужно обращать особое внимание на такие показатели, как плотность установки и ее изоляцией.
При выборе проводов и необходимого оборудования, лучше отдавать предпочтение тем, которые обладают номинальным показателем мощности силы тока.

Если в разводке уже предусмотрен заземляющий провод

Такое вполне может быть, если в доме старой постройки был сделанный современный ремонт. В коридорном щитке заземления изначально не было и электрики, монтирующие проводку, могли установить евророзетки и проложить заземляющие провода, но не подключать их. Если же в соответствии с планом улучшения электропроводки к подъездному щитку подвели заземление, то сделанная «на вырост» внутренняя проводка становится актуальной.

шина заземления в электрощитке

В таком случае задача по установке максимально упрощена и заключается только в правильном подключении всех проводов. Заземляющий провод в подъездном щитке подключается к PE шине и в квартирных розетках подсоединяется к соответствующим контактам. Для этого необходимо выполнить следующие действия:

  • Отключить вводной автомат или обесточить саму розетку, если для этого есть отдельный выключатель.
  • Взять розетку с заземляющими контактами. Если таковые уже есть на старой, то их надо будет просто подключить.
  • Снять крышку со старой розетки, ослабить крепления, удерживающие в подрозетнике внутреннюю часть и вытащить ее.
  • Если старая розетка с заземляющим контактом, то прикрутить его к соответствующему креплению. Если надо ставить новую, то со старой снимаются провода и на ее место ставится нужная розетка.
  • После подсоединения проводов и включения вводного автомата надо проверить правильно ли работает заземление.

Когда заземляющая проводка подключена правильно, то при ее проверке будет срабатывать автоматический выключатель УЗО, если он установлен на фазный и нулевой провода.

Монтаж розеток и выключателей

Схема подключения розетки и выключателя

При правильном монтаже и с верно выбранными кабелями (если проводка уже есть, сделана профессионалом, и вы просто решили смонтировать самостоятельно розетку), если электрик сделал все нормально, то:

  1. В гнездо, на котором написана «L» вставляется белый кабель, что соответствует понятию фаза и питание.
  2. В гнездо, которое обозначено буквой «N» вставляется синий кабель, называют его ноль. И, соответственно, если контур заземления есть, то в розетке с заземлением вставляется желтый или желто-зеленый кабель «I_ _».

Чтоб подсоединить обычный или двухклавишный выключатель, нужно собрать коробку. Белый (провод) от неё на букву L. Если коробка скручена не верно, то цвета могут не совпадать.

Цвета и значения: синий всегда — 0. Желтый земля. Бывает вместо жёлтого черный кабель.

Как подключить розетку выключатель и лампочку указанно в инструкции к этим предметам. Соблюдая электрическую схему, процесс проходит быстро. Обычно схема поставляется вместе с розеткой или выключателем.

Схема подключения двухклавишного выключателя с розеткой

Схема подключения розетки выключателя и лампочки

Установка двойной розетки

Установка двойной розетки происходит немного иначе. Основное отличие двойных розеток от одинарных – это возможность подключить два электроприбора сразу. Двойные бывают 2 типов: сборные и стационарные.

Монтаж двойной розетки стационарного типа выполняется по описанной выше схеме. Необходимо лишь подключить кабели к разным пластинам. Если не выполнить данное условие есть возможность короткого замыкания при подаче тока.

Сборный тип двойных розеток немного сложнее установить. Помимо подготовленных инструментов понадобится достать кусок дополнительного провода. Его длина должна соответствовать той, что подключена к подрезетнику:

если в устройстве 3 провода (один заземления и два питания), для него нужно 3 дополнительных. Последние следует протягивать между подрезетниками. Тот, у которого есть выход главного провода, подсоединяются по паре кабелей к зажимам — от вспомогательного и основного.

В других же подрезетниках подключение стандартное. Установка тройной розетки и блока проходит идентично.

Установка силовой розетки

Особенность силовых розеток в том, что они практически всегда устанавливаются для электроплиты. У них есть свои особенности и нюансы:

  • подключаются такая розетка к отдельной линии, идущей от щитка;
  • необходимым условием является способность линии выдерживать нагрузку не менее 40 ампер;
  • отличительная особенность проводки — это значительная толщина;

Силовое устройство — способно выдерживать более мощные нагрузки.

Установка силовой розетки происходит следующим образом. Розетка прикрепляется в месте, где выходит силовой кабель. Практически всегда это рядом с местом плиты. Крепление происходит во всех отверстиях дюбелями. Защита розетки должна составлять не менее IP20. Изоляция и соединение выполняется при помощи скрутки и пайки. Для правильного подключения следует уделять достаточно внимания цветам. Это позволит без ошибок подключить заземление, ноль и фазу.

Теперь устанавливаем готовые подрозетники.

Некоторые монтируют подрозетники без кабельного провода. Его протягивают в коробку после высыхания закрепляющего раствора. Причина — в некоторых обстоятельствах кабель может сбить розеточный блок от нужного уровня. Правильного варианта нет — стоит делать так, как удобнее.

Установка подрозетников

Самый рациональный монтажный путь — тройная розетка в один подрозетник. Последний является блоком с тремя гнездами на общем каркасе. Установка составного корпуса из трех розеток и целого модуля (сразу тройного) идентичны.

Необходимые для установки инструменты:

  • перфоратор либо дрель (зависит от материала стен — бетона или кирпича соответственно);
  • спецнасадка (коронка с особыми резцами и радиусом в 35 мм);
  • молоток c зубилом;
  • отвертку;
  • шпатель (лучше два — узкий и средний).

Этапы работы:

Просверлить отверстие. Взять перфоратор (дрель) и коронку. К обозначенным центрам прижимают сверло инструмента и сверлят до упора дна насадки в стену. Бетонные остатки (когда отверстие уже готово) рекомендуется разбивать зубилом (встроенным в перфоратор или в молоток). Сделать штробу. Это отверстие для прокладки кабелей. На задней панели подрозетника следует продавить отверстия. Их число аналогично числу кабельных шнуров (то есть три). Еще одна штроба нужна для кабельного провода питания. Диаметр зависит от последнего. Проделать отверстия для проводов. Их делают между двумя кабельными отверстиями. Необходимо, чтобы диаметр сверла, совпадал с диаметром гофры, куда будет вставляться проводка. Можно прибегнуть к гофротрубе, но это необязательно. Зафиксировать подрозетник в стене. Для этого коробку закрепляют алебастром (он лучше держит и быстрее сохнет). Смесью покрывают внутренние стенки проема. Затем помещают туда блок и держат там немного времени (для крепкой фиксации)

Важно позаботиться о количестве смеси, иначе она просочиться наружу либо будет слабо держать подрозетник. Консистенция не должна быть излишне густой или жидкой. Абсолютное высыхание смеси займет от 1 до 2 часов

Абсолютное высыхание смеси займет от 1 до 2 часов.

Распространённые ошибки при выполнении монтажных работ

Специалисты отмечают, что при самостоятельном монтаже чаще всего допускаются такие ошибки:

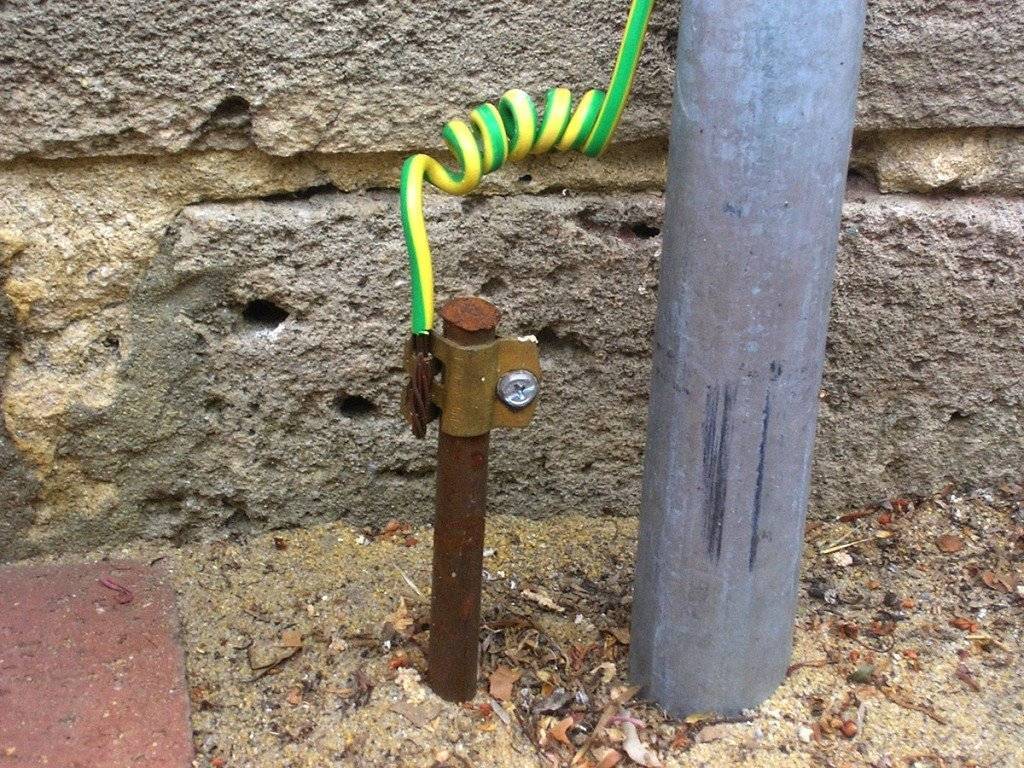

  1. Попытка защитить электроды от коррозии путем покраски. Такой способ недопустим, т.к. препятствует перетоку в землю.
  2. Соединение стальной металлосвязи со штырями болтами. Коррозия достаточно быстро нарушает контакт между элементами.
  3. Чрезмерное удаление контура от дома, что значительно увеличивает сопротивление системы.
  4. Применение слишком тонкого профиля для электродов. Через небольшой промежуток времени коррозия вызывает резкое увеличение сопротивление металла.
  5. Контакт медных и алюминиевых проводников. В этом случае ухудшается соединение за счет контактной коррозии.

При обнаружении недостатков в конструкции их следует устранять незамедлительно. Чрезмерное увеличение электрического сопротивления или нарушение целостности цепи нарушает работу заземления. Контур не сможет гарантировать безопасность.

Контур заземления необходим для частного дома. Эта конструкция обеспечит электрическую безопасность жильцов и исключит трагические случайности. Однако следует помнить, что эффективность работы заземления зависит от правильности расчетов, выбора схемы и проведения монтажа. Если есть сомнение в собственных силах, то лучше использовать готовый комплект.

Процесс монтажа розетки с заземлением

Инструмент для монтажа розеток с заземлением

В собственных видео А. Земсков постоянно рекламирует профессиональный инструмент. К примеру, товары Hilti. Для розеток предусмотрено подобное:

  1. Нож для снятия оплётки имеет серповидное острие и сделан специально, невозможно поцарапать жилу. Опасность подключения розетки с заземлением в том, что любой провод способен легко отломаться. Если это фаза или нулевой (нейтраль, фаз в доме три), сразу заметим поломку и поправим. Но заземление так просто не идентифицируешь, требуется брать и обзванивать всю ветвь, не любой монтажник сделает.

  2. Вторым инструментом станут обжимные кусачки для снятия кембрика. Ножиком вспороли весь кабель, выходящий из стены, внешнюю изоляцию, теперь полагается жилы зачистить на сантиметр-полтора, чтобы зажать на клемме корпуса розетки. Пользуются обычным кухонным ножом, но возможно медь поцарапать, потом случайно обломить.
  3. Для позиционирования корпуса розетки в подрозетнике (стенная часть) принято использовать малые магнитные уровни. Они позволяют быстро и легко выполнить процедуру, не отвлекаясь на тонкости. Розетка с заземлением ставится с незначительным затягом, потом позиционируется. И при окончательном закручивании винтов лучше активно пользоваться магнитными уровнями.

Электрическая разводка розетки с заземлением

Часто из стены торчат три жилы в единой чёрной или белой внешней изоляции. По нынешним стандартам – если электрики попались у застройщика толковые – распределение проводов в розетке с заземлением таково:

  • Жёлто-зелёные полосы на кембрике, либо полностью салатный цвет указывают, что это ветка заземления, требуется цеплять на боковую клемму розетки.
  • Синим обычно маркируется нулевой провод. Там нет напряжения, это земля, пришедшая с подстанции. По правилам она в районе фундамента заземляется с местным контуром, вкопанным заботливыми строителями (система TN-C-S).
  • Коричневым или красным цветом крови помечен провод, откуда в квартиру приходит питание. По правилам при встраивании выключателей указанная жила, а не синяя обязана разрываться контактором кнопки. Так безопаснее. Что касается розетки с заземлением, фаза традиционно располагается слева. Нулевой провод находится справа.

Разводка с заземлением

Устанавливая розетку с заземлением, проверяем, где и что находится. Проще сделать с фазой. Полагается дотронуться до неё специальным щупом со световым индикатором, чтобы убедиться в правильности разводки. Попутно исследуются два прочих провода. Просто, чтобы убедиться, что фаза пришла на единственную жилу. Щуп требуется купить.

Во вторую очередь оценивается правильность разводки нулевого и заземляющего провода. Это полагается сделать непременно, ведь нагружать через нейтраль контур, закопанный под домом, выходящим током устройств не следует. Оговоримся, на уровне цоколя ветки могут объединяться, но по ПУЭ 7 соприкосновение их после указанной точки не допускается. Вести подключение розетки с заземлением с уклоном от нормы не рекомендуем.

Измерения тестером здесь не помогут. Требуется определить контакт между подъездным щитком и проводом. Кстати, если заземления в доме нет, на корпус выйдет нулевой. После замера сопротивления увидим:

  1. С подъездным щитком звонятся две жилы: нулевая и заземляющая. Пусть дом подключен по системе TN-S, в районе подстанции жила нейтрали сидит глубоко в почве.
  2. Различение проводим по размеру сопротивления: берём и выключаем автоматы защиты. Тогда нулевой провод рвётся (не всегда), а заземление все равно обязано выполнять функции и звониться на корпус подъездного щитка. Напоминаем, цвет оплётки жёлто-зелёный. В противном случае полагается копаться в разводке и искать причину неисправности.

Заземление и зануление: в чем разница

Одна из распространенных ошибок монтажа – когда подключение розетки с заземлением выполняют посредством задействования «0» двухпроводной сети. Этот способ на языке электриков именуют как «зануление». При его реализации «0» применяют в качестве и защитного и нулевого рабочего контакта.

Зануление не является равноценной альтернативой заземлению. Ведь линия не может защититься сама от себя.

Так к примеру в случае пропадания «0» в результате того же обрыва кабеля на вводном щитке или необдуманных действий неквалифицированного «умельца» в момент включения прибора цепь замыкается. Но при этом на нулевом проводе, который по сути не связан с землей, возникает такое напряжение, как и на фазном. Как следствие, электроустановка, заземленная посредством зануления и оказавшаяся под напряжением, передает его человеку.

Самый благоприятный исход в этой ситуации, если произойдет замыкание, которое спровоцирует автоматическое отключение – «выбивание автомата». Иначе результат такого зануления может стать трагическим.

Стоит учитывать и тот момент, что согласно технологии монтажа внутриквартирной электропроводки на вводе устанавливают пакетники или двухполюсные автоматы, которые производят коммутацию как «фазы», так и «0». Согласно принятым нормам в цепи, где имеется коммутационный аппарат, запрещено использовать нулевой проводник в качестве защитного.

Как устроена квартирная или домовая электрическая сеть

Прежде чем начинать пытаться вносить в электрическую сеть какие-нибудь доработки и улучшения, необходимо разобраться, как она устроена и функционирует. Нас интересует сейчас, как разведена проводка по дому или квартире. Схема подключения, обычно, идет классическая и вот какие составляющие она в себя включает.

Так приблизительно выглядит схема электропроводки в обычной частном дом

  • Первый элемент во внутридомовой сети – это всегда вводной щиток. Располагается он в квартире, на лестничной площадке или на улице, если речь идет о домовладении. Заглянув внутрь, вы увидите вводной автомат, к которому подходит кабель питания от общественной электрической сети, различные устройства защиты и, скорее всего, электрический счетчик. Иногда вместо вводного автомата может быть установлен рубильник или пакетный переключатель, но это в совсем старых домах.
  • От вводного автомата идут провода, которые прокинуты до счетчика. От него подключается группа других автоматов (однополюсных, дифференцированных и так далее). Эти устройства объединены в группы, которых обычно присутствует 2 или больше, в зависимости от потенциальных нагрузок, которые могут оказываться на внутридомовую сеть.
  • Деление на группы – очень удобный способ подключения электрических точек в доме. Это позволяет отделить конкретные помещения и при необходимости отключать подачу питания только в них, остальные комнаты обесточены не будут.

В этом щитке запутаться будет невозможно – умный электрик подписал назначение каждого автомата

В этом щитке запутаться будет невозможно – умный электрик подписал назначение каждого автомата

  • Разбивка электрической сети на части может выполняться по нескольким признакам. Это может быть удобство монтажа или характер нагрузок – строгой регламентации нет, но мастер следует всегда одной, выбранной им логике. Однако есть предписания относительно электрических приборов в кухне и ванной комнате – их всегда нужно подключать отдельными группами.
  • Далее от автоматов начинают свой путь длинные провода, которые прокидываются по всем помещениям до распределительных коробок. Эти коробки представляют собой узлы, в которых одна линия разветвляется на несколько. Именно тут и берут начало провода, идущие до розеток и выключателей.

Как проверить наличие земли в розетке

С тем как подключить розетку с заземлением разобрались, но желательно еще понять, работает заземление или нет. Чтобы сделать все официально, надо пригласить электриков. Они при помощи омметра проведут измерения параметров заземления. Вообще, эта процедура обязательна перед вводом электропроводки в эксплуатацию — сегодня без заземления никто вам электричество не подключит. Причем заземление должно отвечать требованиям, но вот на розетках его никто не проверяет. Надо только приглашать электриков.

В разных странах розетки и заземляющие контакты имеют разную форму. В нашей стране действует тип F

Самостоятельная проверка

Можно проверить качество заземление в розетке самостоятельно. Но учтите: все подобные способы запрещены нормативными документами. «Нормальных» и безопасных просто нет. Есть рискованные, при которых можно получить поражение электротоком. Проверяют обычно при помощи контрольки — это патрон с лампой накаливания на 220 В небольшой мощности (25-30 Вт). К выводам патрона прикручены/припаяны два провода сечением 2,5 мм². Для удобства к концам проводов можно припаять крокодилы. И лучше, если они будут иметь изолированный корпус — проще будет соблюдать технику безопасности.

Проверки при помощи лампочки запрещены

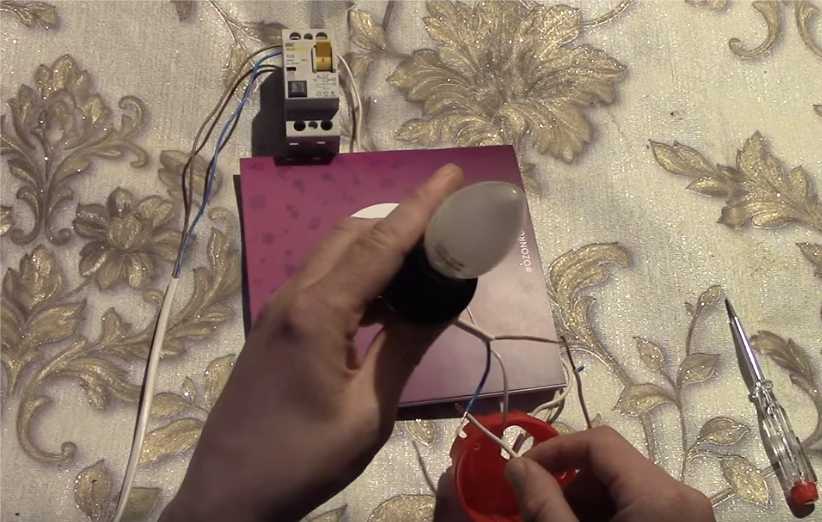

Сначала на розетке определяем фазу. Даже если вы ее только что подключили, перепроверьте. Сделать это можно при помощи отвертки-индикатора: если при прикосновении щупом отвертки горит светодиод — это фаза. Далее, к найденной фазе подключаем один из проводов контрольки. Вторым проводом касаемся нуля — лампочка должна загореться. При прикосновении к земляному проводу — должно сработать УЗО, так как своей проверкой вы создали ток утечки. Если так и произошло — заземление и УЗО у вас работают нормально.

Если проводка старая и УЗО нет, лампа просто будет гореть. По яркости ее свечения можно определить нормальные или нет параметры у заземления. По идее, яркость горения при подключении через ноль и землю отличаться не должны. Это если «земля» нормально работает. Если с «землей» яркость заметно падает, параметры заземления плохие и необходимо переделывать, проверять контакты, штыри и т.д.

К вопросу о безопасности

Еще раз обращаем внимание: для проверки работоспособности заземления в розетках лучше пригласить электрика. Он проведет замеры, и по результатам даст заключение

Но если вы все-таки решили испробовать один из методов самостоятельной проверки, надо хорошо подготовится, соблюдать все возможные предосторожности:

Не прикасаемся руками к оголенным проводам и металлическим частям

  • Под ноги положить резиновый коврик.
  • Браться руками только за изолированные части.
  • Не проверять одному. Чтобы «в случае чего» было кому отреагировать.

Но как мы уже сказали неоднократно выше, лучше позовите электрика. Пусть подключить розетку с заземлением вы в состоянии самостоятельно, но проверить качество работ лучше все-таки доверить профессионалу.

Зачем устанавливать тройные розетки

Подключение тройной розетки требуется чаще всего людям, которые не планируют в ближайшее время проведение ремонта, но хотят больше удобств для пользования электроникой и электрической техникой. Подсоединение такого устройства имеет преимущества и недостатки.

Достоинства:

  • низкая себестоимость;
  • безопасность и надежность креплений;
  • отсутствие необходимости прокладки дополнительных проводов;
  • возможность быстро улучшить функциональность электрической сети в квартире;
  • возможность осуществить ремонт легко и быстро в случае возникновения неисправностей;
  • простота монтажа тройной розетки и ее использования.

В то же время необходимо быть готовым и к недостаткам:

  • есть необходимость сверления подрозетников на три модуля;
  • потребуется использование дополнительных приборов (в частности, перфоратора);
  • во время работы может образоваться много пыли и грязи.

Установка тройной розетки может значительно улучшить функциональность проводки в помещении, не требуя при этом дополнительных затрат на кабели и места в нем.

Что такое заземление

Соединение проводов для заземления в розетке

Электрический ток — это поток электронов, перемещающихся по проводнику под воздействием магнитного поля, создающего разницу потенциалов. По природе веществ частицы движутся от положительного потенциала (+),  который называется фазой и подается к технике, к отрицательному (-), называемому нулем. Человек, на 70 % состоящий из воды, является идеальным проводником тока. Земля обладает абсолютным нулевым потенциалом. Если имеется отдельная линия и заглубленный контур, она примет на себя как утечку, так и статический заряд, которые пойдут по пути наименьшего сопротивления в обход человеческого тела.

Какую роль играет

В соответствии с обновленным ГОСТ все частные дома и квартиры должны быть оборудованы заземленными розетками со специальными контактами для провода, принимающего на себя утечки тока в приборах. Многие не придают значения этому решению и напрасно. В бытовых приборах часто отходят или отгорают внутренние провода, прикасаясь после этого к корпусу. Евророзетка с заземлением забирает напряжение с поверхности техники, отводя его по отдельной линии в закопанную в грунте конструкцию. Сопротивление этой линии меньше, чем у человеческого тела. Благодаря этому исключается вероятность несчастных случаев из-за неисправной электропроводки бытовых приборов. Таким образом розетка скрытой проводки с заземлением обеспечивает снижение величины тока утечки до безопасного уровня.

В чем разница между заземлением и занулением

Разница заземления и зануления

Далеко не во всем жилом фонде имеется заземление в розетках. Вместе с тем есть необходимость обезопасить жильцов от поражения током при использовании бытовых приборов, особенно тех, которые оснащены стальным корпусом и установлены во влажных помещениях. Для этого используется зануление — подключение корпуса электрической установки к нулевому проводу. По своему назначению это решение выполняет защитную функцию — предотвращение поражения человека током утечки.

Разница с заземлением заключается в том, что в случае зануления при пробивании тока на корпус происходит короткое замыкание, которое приводит к срабатыванию автоматических устройств, установленных как на линии, так и в самом приборе. Поражение человека исключено изначально, так как сломавшийся прибор будет обесточен еще до момента контакта с ним. Подключать его к сети можно только после устранения неисправности.
