Схемы 3-фазных нагрузок через 1-фазные стабилизаторы
Устройства, применяемые в быту, расходуют меньше энергии, чем промышленные образцы. Поэтому для нормальных свойств сети можно использовать три равных по характеристикам стабилизатора напряжения, которые соответствуют нагрузке для 1-фазной линии.
Если они применяют разделение нуля, то для их монтажа подходит такая схема:
По этой схеме для наглядности шина провода защиты РЕ не указана, а соединение стабилизаторов к ней выполнено упрощенно.
Рабочий нулевой провод после защит, находящихся в распредщитке дома, разделяется на клеммы вывода каждого стабилизатора. Его шина создается путем параллельного соединения клемм выхода всех трех устройств. Нули ко всем нагрузкам подходят жилами проводов от этой шины.
Клемма фазы, которая входит в каждый стабилизатор, подключается к своим клеммам защитного устройства, выходная клемма с группой автоматов, подающих питание на потребители.
Если объединить рабочие отходящие и входящие нули, то это делает схему проще. Но у отдельных моделей такой способ нарушает некоторые алгоритмы управления при возникновении аварии. Поэтому изготовители осуществляют такое разделение.
На схеме изображено подключение аналогичных стабилизаторов к 3-фазным нагрузкам.
Все схемы показаны для ознакомления с принципом действия стабилизаторов напряжения. Поэтому на схеме не изображаются устройства коммутации, распредкоробки и другие устройства.
Подключение стабилизатора к сети
Watch this video on YouTube

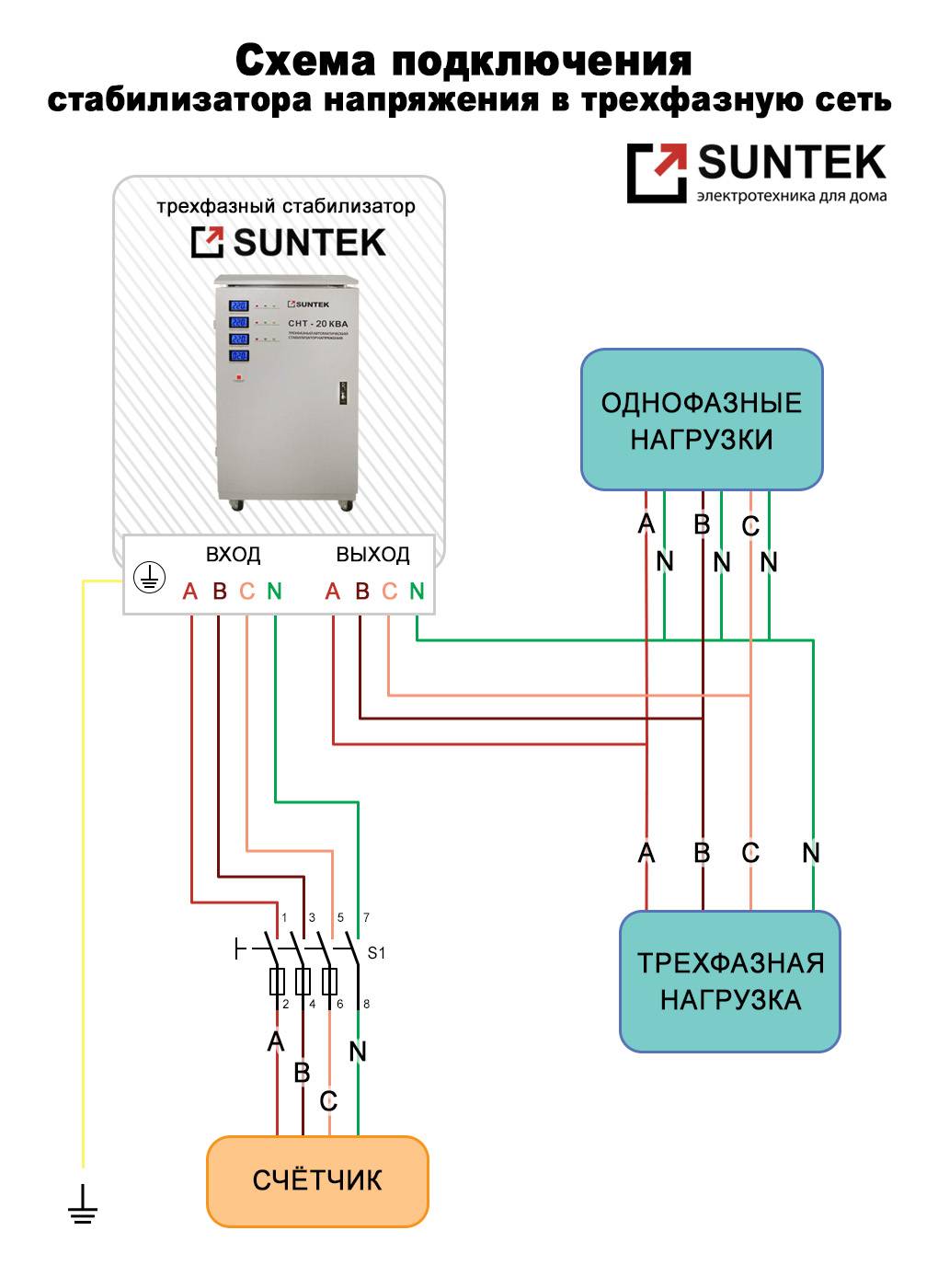

Подключение трёхфазного стабилизатора
В отличие от однофазных приборов, трёхфазные стабилизаторы не комплектуются шнурами с вилкой, а подключаются четырёхжильным кабелем. Ещё одной особенностью трёхфазных устройств является обязательное непосредственное соединение корпуса прибора с контуром заземления. Подключение также предпочтительно осуществлять с помощью медного кабеля с цельными жилами, сечение которых можно выбрать по рабочему току устройства, используя таблицы, имеющиеся в Правилах Устройства Электроустановок (ПУЭ).
Располагать стабилизатор предпочтительней, как уже было сказано, в непосредственной близости от распределительного щитка. Стационарно проложенным кабелем подключаются не только цепи питания стабилизатора, но и стабилизированный выход устройства, питающий нагрузку дома. СтабЭксперт.ру, напоминает, что в случае размещения у распределительного щитка, кабели входных и выходных цепей стабилизатора прокладываются по одной трассе. Возможна скрытая прокладка в подготовленные штробы. В случае, когда стены помещения, где устанавливается стабилизатор, закрыты декоративными панелями, кабели могут быть размещены под ними.
Видео. Подключение трех однофазных
Отдельной темой является подключение трёх однофазных стабилизаторов при трёхфазном питании. В таком варианте устройства могут располагаться в одном месте, у ввода трёхфазной сети, либо в различных местах, например, на разных этажах строения. Для этого внутренняя проводка объекта должна быть выполнена соответствующим образом. К каждой фазе может быть подключена своя группа потребителей, например, каждый этаж дома, питается своей фазой, соответственно, однофазные стабилизаторы можно расположить на каждом этаже. При разделении нагрузки на группы следует помнить о необходимости загружать фазы как можно более равномерно.
Напоминаем, данную работу должен проводить только квалифицированный электромонтажник.
Основные этапы сборки
Правильная сборка стабилизатора напряжения обеспечит его долговечную и бесперебойную работу. Поэтому все элементы должны быть спаяны согласно схеме, иначе возможно возникновение короткого замыкания.
Последовательность сборки стабилизатора:
- Последовательно к одному из проводов, поступающих на вход в устройство, должен быть впаян предохранитель. Это поможет избежать чрезмерных нагрузок, а также короткого замыкания.
- Далее на макетную плату устанавливаются компоненты схемы, за исключением силовых, которые будет установлены отдельно.
- Затем необходимо выполнить соединения и пайку проводом для монтажа.
- После запайки логической части схема, блока питания необходимо проверить логику работы, не подключая управления оптосимисторами и симисторами. С помощью ЛАТРа, подавая на вход напряжение разного уровня убедитесь, что срабатывают верные светодиоды.
- После этого, можно завершать сборку устройства и выполнять окончательную проверку, предварительно еще раз убедившись в правильности выполненного монтажа.
Стабилизатор напряжения на 220 В, изготовленный своими руками, прослужит долгое время, с одним важным условием — если все элементы схемы собраны правильно.
Количество фаз
Если вы не знаете, сколько фаз в вашей сети, то ответьте на вопрос: куда вам нужен стабилизатор? Если в производственный цех – то сеть однозначно трехфазная, если для городской квартиры или дачного домика – сеть только однофазная. В деревнях и селах же возможны оба варианта. Чтобы определить, однофазный или трехфазный стабилизатор напряжения вам нужен, посмотрите в таблицу. С ее помощью вы узнаете, сколько фаз в вашей сети.
| Способ определения количества фаз | Однофазная сеть (220В) | Трехфазная сеть (380В) |
| Заглянуть в условия электроснабжения дома в соответствующей документации (если есть) | Речь будет идти об однофазной сети | Речь будет идти о трехфазной сети |
| Посмотреть, сколько проводов подводится к дому | 2 (фаза и ноль) или 3 (фаза, ноль и земля) | 4 (3 фазы и ноль) |
| Осмотреть электросчетчик (способ подходит для современных устройств) | 1 светодиод (индикатор импульсов) | 3 светодиода для фаз (A, B, и C) и 1 светодиод для импульсов |
| Осмотреть автовыключатель в щитке | 1 или 2 полюса | 3 или 4 полюса |
Что нужно для подключения
Помимо самого стабилизатора, вам понадобится ряд дополнительных материалов:
трехжильный кабель ВВГнГ-Ls
Сечение провода должно быть точно таким же, как и на вашем вводном кабеле, который приходит на рубильник или автомат главного ввода. Так как через него будет идти вся нагрузка дома.
выключатель трехпозиционный
Данный выключатель в отличие от простых, имеет три состояния:
123
Можно использовать и обычный модульный автомат, но при такой схеме, если понадобится отключиться от стабилизатора, придется каждый раз полностью обесточивать весь дом и перекидывать провода.
Есть конечно же режим байпас или транзит, но чтобы перейти на него, нужно соблюдать строгую последовательность. Подробнее об этом будет сказано ниже.
С данным переключателем, вы одним движением целиком отсекаете агрегат, а дом остается со светом напрямую.
провод ПУГВ разных цветов
Вы должны четко понимать, что стабилизатор напряжения устанавливается строго до электросчетчика, а не после него.
Ни одна энергоснабжающая организация вам не разрешит подключиться по другому, как бы вы не доказывали, что тем самым, кроме эл.оборудования в доме, вы хотите защитить и сам прибор учета.
Стабилизатор имеет свой холостой ход и также потребляет эл.энергию, даже работая без нагрузки (до 30Вт/ч и выше). И эта энергия должна быть учтена и подсчитана.
Второй важный момент – крайне желательно, чтобы в схеме до места подключения прибора стабилизации было либо УЗО, либо дифф.автомат.
Это рекомендуют все производители популярных марок Ресанта, Sven, Лидер, Штиль и т.п
Это может быть вводной дифф.автомат на весь дом, не важно. Главное, чтобы само оборудование было защищено от утечек тока
А пробой обмоток трансформатора на корпус, не такая уж и редкая вещь.
Как собрать лабораторный блок из китайских модулей
На торговых площадках в интернете можно приобрести готовые китайские модули, на основе которых можно построить неплохой лабораторный источник питания.
ЛБП строится по структуре линейного источника, но составляющие имеют совершенно другой принцип работы. Так, вместо обмоточного трансформатора можно применить плату WX-DC2416 36V-5, которая при питании от сети 220 вольт переменного тока на выходе выдает 36 вольт постоянного при токе до 5 А.
Плата импульсного преобразователя 220VAC/26VDC.
В качестве стабилизатора можно применить плату на базе микросхемы LM2596. В продаже имеется несколько вариантов таких плат, удобнее всего использовать модуль с готовым техническим решением по регулировке максимального тока. Отличить такой модуль можно по наличию трех (а не одного) подстроечных резисторов на плате.
Плата на базе LM2596 с регулировкой максимального тока, расположение выводов и потенциометров.
При подаче на вход 35 вольт путем регулировки на выходе можно получить 1,5..30 вольт постоянного напряжения. Производитель декларирует наибольший ток в 3 ампера, но на практике уже при токах, превышающих 1 А микросхема начинает греться. Для отдачи максимальной мощности нужен дополнительный радиатор достаточной площади. Есть сведения, что микросхема комфортно работает и при нагрузке до 4 А при условии организации принудительного обдува теплоотвода.
Для оперативной регулировки надо выпаять два крайних подстроечных резистора и заменить их потенциометрами, которые надо вывести на переднюю панель блока питания. Чтобы получился полноценный блок питания надо добавить еще прибор для измерения тока и напряжения. Его также можно приобрести через интернет. Удобнее применять измеритель в едином блоке, чем два прибора отдельно.
Цифровой блок вольтметр-амперметр.
Осталось только добавить тумблер питания, клеммник для подключения потребителя, связать модули в единую систему и поместить в корпус. По габаритам неплохо подойдет корпус от неисправного компьютерного блока питания.
Соединение китайских модулей в БП.
Некоторые пользователи жалуются, что выходное напряжение грязновато. Это не удивительно, ведь блок питания импульсный. Если это не устраивает владельца БП, можно попробовать исправить проблему установкой дополнительных конденсаторов (показаны на схеме). Емкость подбирается экспериментально, но не менее 1000 мкФ.
Для наглядности рекомендуем к просмотру серию тематических видеороликов.
Лабораторный источник питания при самостоятельном изготовлении обходится совсем недорого. Многие комплектующие могут быть извлечены из куч радиохлама, имеющегося у каждого любителя электронных самоделок. Но служить ЛБП будет долго и принесет большую пользу.
Основные ошибки
Подключение через простой автомат, а не трехпозиционный
К наиболее распространенным ошибкам подключения относятся:
- Неправильный выбор расположения. Понять, что место выбрано неудачно, можно по перегреву устройства, отключению, появлению ошибочной информации на табло.
- Использование обычного автомата, а не трехпозиционного. Использование классического автоматического выключателя не защитит устройство от поломки. Стабилизатор напряжения должен переходить из обычного режима в «транзит» с определенной последовательностью. Сначала производится отключение автоматов на панели, затем переключатель переводится в режим «транзит». Только после этого снова задействуются автоматы. Если не соблюдать приведенную последовательность, переключение будет производиться под нагрузкой, из-за чего техника выходит из строя. При использовании трехпозиционного выключателя запоминать алгоритм не требуется.
Неправильное подключение стабилизатора напряжения для дома, схема подключения выбрана неверно.
- Неправильный выбор сечения кабеля подключения. Более тонкий провод не способен выдержать всю нагрузку, подходящую через него, что приводит к поломке приборов.
- Неиспользование наконечников. Все провода должны быть обжаты, даже при подключении устройств с маленькой силой тока.
- Проблемы с автоматов в щитке. Даже при правильном подключении и исправности устройства могут происходить выбивания. Оно может быть вызвано низким напряжением питания (например, 150-160 В при необходимых 220-230 В).
При монтаже прибора нужно учитывать все нюансы и не совершать перечисленных ошибок.
Пример подключения однофазного стабилизатора напряжения
Подключение стабилизатора 220 вольт в простейшем случае может быть выполнено по одной из приведенных схем, в зависимости от того, в какой последовательности уже соединены счетчик и входной автомат. В любом случае необходимо обеспечить заземление стабилизатора. Суть подключения стабилизатора состоит в том, что напряжение из сети подается на вход стабилизатора, а к его выходу подсоединяются потребители электроэнергии.
Варианты монтажа стабилизаторов напряжения
На схемах подключения приведен вариант клеммной колодки на задней стенке стабилизатора напряжения с пятью контактами. Бывает, что клемма заземления размещается отдельно: к ней и нужно подсоединить заземляющий проводник. Иногда клемма N(ноль) всего одна, тогда оба нулевых провода: и входной, и для потребителей подсоединяют к ней.
Перед непосредственным подключением стабилизатора необходимо обесточить электрическую сеть в помещении с помощью входного автомата. Затем следует убедиться, что оно действительно отсутствует с помощью индикатора или мультиметра. Включатель питания и переключатель байпас прибора должны находиться в выключенном состоянии.
После выполнения электромонтажа подают питание на стабилизатор, а затем включают и его. Внутренний таймер прибора задерживает его запуск, раздается щелчок, и подается питание. На дисплее высвечивается значение выходного напряжения 220В. У большинства современных приборов на дисплее может появиться следующая информация:
- символ L означает, что напряжение на входе опустилось ниже допустимого для работы прибора;
- символ Н означает, что напряжение на входе поднялось выше допустимого для работы прибора;
- символ СН означает, что суммарная мощность подключенных к прибору потребителей выше допустимой.
Установка стабилизатора напряжения в цокольном этаже
Рассмотрим практический пример подключения стабилизатора к однофазной сети 220 вольт на примере релейного прибора РЕСАНТА АСН-10000/1-Ц. Прибор установлен в цокольном этаже, где никому не мешает щелканье реле и шум расположенного рядом встроенного пылесоса. В стене находится монтажная коробка с клеммником и автоматом для подключения стабилизатора.
Полочка для установки стабилизатора напряжения
Агрегат размещен на полочке, которая устроена на забитых в стену отрезках арматуры. Зазор между стеной и полкой, а также свободное пространство под ней обеспечивают обдув воздухом корпуса прибора.
На входе в дом установлен автомат номиналом 40А, что соответствует максимальной мощности энергопотребления порядка 8 кВт. Стабилизатор РЕСАНТА АСН-10000/1-Ц несколько мощнее, однако для уменьшения нагрузки на прибор через него подключены не все потребители. В результате получилась следующая ниже схема электромонтажа.
Подключение релейного стабилизатора РЕСАНТА
В данном случае для защиты от утечек установлено УЗО (устройство защитного отключения) после счетчика. Ряд потребителей, например: освещение, обогреватель сауны, проточный водонагреватель и некоторые розетки имеют нестабилизированное питание.
Так как стабилизатор РЕСАНТА размещен в цокольном этаже и далеко от ввода в дом, перед ним установлен дополнительный автомат и колодка для электромонтажа. Это позволяет обслуживать и ремонтировать при необходимости прибор без отключения нестабилизированного питания в доме.
Монтаж выполнен кабелем, который состоит из пяти многожильных проводов. Это позволяет свободно передвигать прибор.
В соответствии со схемой в коробке установлена клеммная колодка на 4 контакта, пятый провод подключен к автомату. Надо пояснить, что в дополнение к указанному на схеме, к клеммнику подсоединен кабель питания розетки встроенного пылесоса (заходит в коробку снизу). Справа сверху подведены кабель, подающий питание на стабилизатор, а также кабель, подключенный к нагрузке. В данном случае:
- зеленый провод – заземление;
- синий – ноль;
- белый(коричневый) –фаза.
Подключение кабеля к колодке в распредкоробке
Выбор места установки
Стабилизатор напряжения необходимо устанавливать вдали от легковоспламеняющихся и горючих жидкостей
Нужно заранее выбрать место, в которое будет установлен стабилизатор. Размеры устройства определяются его выходной мощностью. Маленькие стабилизаторы могут устанавливаться рядом с аппаратурой на столе. Крупногабаритные модели требуют стационарного монтажа. Местом установки может быть пол, стена или заранее оборудованная ниша.
Работающие трансформаторы нагреваются, из-за чего нужно проводить систему отвода тепла. По этой причине стабилизатор следует установить в место, в котором доступ к вентиляционным отверстиям будет открыт. Тогда внутри будет создаваться необходимый воздухообмен.
Место установки должно быть незапыленным, без влажного воздуха, вдали от легковоспламеняющихся и горючих жидкостей. Высокие температуры, пыль, влага могут вывести стабилизатор из строя. Оптимальное место расположения – устанавливать рядом с распределительной коробкой на входе до счетчика.
Подключение стабилизаторов
Наименьшие сложности вызывает подключение стабилизатора индивидуального – того, что обеспечивает работу одного или двух (максимум трех) устройств. Обычно это прибор, вход которого оснащен электрическим шнуром со штепсельной вилкой. А на выходе есть одна или несколько розеток, в которые втыкают «вилки» каждого электроприбора.
О подключении стабилизаторов общих, обеспечивающих питание группы потребителей, расход электроэнергии которых учитывается одним электросчетчиком, стоит рассказать особо.
Подключение однофазных стабилизаторов
О том, как подключить стабилизатор напряжения однофазный, в Сети есть множество советов. Но в большинстве из них не указывается основного принципа. А он заключается в том, что это устройство должно быть включено последовательно всем потребителям, питающимся от него. Согласно ему построена схема подключения стабилизатора напряжения, представленная на рисунке ниже.
Обратите внимание, что этот прибор включается после электросчетчика. А все потому, что он не только стабилизирует, но и потребляет электрическую энергию. В автотрансформаторах это заметно по нагреву обмоток, в которых происходит частичное рассеивание электрической мощности
В автотрансформаторах это заметно по нагреву обмоток, в которых происходит частичное рассеивание электрической мощности.
Общие стабилизаторы напряжения не имеют шнура со штепсельной вилкой для включения в сеть. И розеток на корпусе для подключения потребителей. Их заменяет клеммная колодка, в которой провода зажимаются болтами с метрической резьбой или иными приспособлениями. Вы можете встретиться с тремя видами наборов контактов на ней.
- Трехконтактная клеммная колодка. Техническая нейтраль или ноль является общей для входа и выхода. Она обозначена литерой N. Входная фаза подключается к клемме, обозначенной L1, а выходная – к L2.
- Клеммная колодка с четырьмя контактами. Подключение фазы производится так же, как и в первом случае, а вот провода технической нейтрали разделены, их клеммы обозначены как N1 и N2.
- Пятиконтактная колодка. Между парами L – N на входе и выходе находится зажим, имеющий обозначение в виде мнемосимвола «заземление» – он похож на стрелку, направленную вниз. Такой набор контактов может встретиться на приборах, выпускаемых в последнее десятилетие, когда нормой стала трехпроводная однофазная схема – с дополнительным защитным проводником.
Подключать техническую нейтраль линии можно только к клемме N. По той причине, что у однофазного потребителя, находящегося под нагрузкой, по нейтральному (нулевому) проводу течет ток. Если вы его соедините с клеммой заземления, то все корпуса приборов окажутся под напряжением. Это чревато поражением электротоком.
Подключение трехфазных стабилизаторов
Эти приборы отличаются от однофазных лишь количеством линий стабилизации. Фактически вы можете использовать три однофазных прибора (одного типа и мощности), соединив их параллельно друг другу (по фазам) и последовательно для потребителя, к ним подключаемого. Нейтральные клеммы на входе соединяются друг с другом. То же самое делается на выходе. В результате получается, что и в сторону сети, и в сторону потребителя приборы подключены по схеме «звезда».
Если у вас трехфазные вводы, а после электросчетчика схема делится на три независимых линии, то можно не заботиться о том, чтобы контролировать момент пропадания одной из фаз. А вот в случае питания трехфазных приборов, например, асинхронных электродвигателей, перед группой стабилизаторов необходимо установить трехфазное же УЗО, одним из режимов которого является отключение питания в случае возникновения асимметрии токов.
Как подобрать компоненты
Для трансформаторного источника подбирается, в первую очередь, трансформатор. В большинстве случаев он берется готовый из того, что есть. Этот узел должен выдавать требуемый ток при максимальном напряжении. Сочетание этих параметров обеспечивается габаритной мощностью трансформатора. Для промышленных устройств параметры можно узнать из справочника. Для случайных трансформаторов мощность можно определить по размерам сердечника (в сантиметрах).
Площадь сердечника для разных типов трансформаторов.
Мощность вычисляется по формуле:
P=S2/1.44 где:
- P-мощность в Ваттах;
- S- сечение в квадратных сантиметрах.
Для практических целей мощность надо еще умножить на КПД. Для примера, трансформатор с площадью сердечника 6 кв.см. при напряжении 35 вольт и выходном напряжении стабилизатора 30 вольт (общий КПД можно взять 0.75) способен отдать мощность P=(36/1.44)*0.75=18.75 ватт. Наибольший ток при этом составит I=P/U=18.75/35=0,5 А.
Если трансформатор проходит по мощности, но вторичная обмотка рассчитана на другое напряжение, ее можно удалить и намотать новую (если уместится). Количество витков рассчитывается так:
- определяется количество витков на вольт по формуле 50/S, где S – площадь сердечника в кв.см.;
- эта величина умножается на необходимый уровень напряжения.
Так, для площади 6 см на 1 вольт приходится 50/6=8,3 витка на вольт. Для напряжения 35 вольт обмотка должна иметь 35*8,3=291 виток. Диаметр провода рассчитывается по формуле D=0,02, где I – ток в миллиамперах. Для тока в 5 ампер надо взять провод диаметром 0,02*=70*0,02=1,4 мм.
Если для линейного регулятора подбирается мощный транзистор, основной критерий для применения – ток коллектора. Он должен с запасом перекрывать ток нагрузки. Этот параметр для распространенных отечественных и зарубежных транзисторов приведен в таблице.
| Транзистор | Наибольший ток коллектора (постоянный), А |
|---|---|
| КТ818 (819) | 10 |
| КТ825 (827) | 20 |
| КТ805 | 5 |
| TIP36 | 25 |
| 2N3055 | 15 |
| MJE13009 | 12 |
Также надо обратить внимание на такой параметр, как максимальное напряжение между коллектором и эмиттером. При входном напряжении 35 вольт и выходном 1,5 разница составит 33,5 вольт, для некоторых полупроводниковых приборов это недопустимо
Емкость оксидного конденсатора, стоящего после выпрямителя, выбирается исходя из нагрузки. Существуют формулы для расчета параметров фильтра, но на практике подход простой: чем больше, тем лучше. Сверху на емкость наложено два ограничения:
- габариты конденсатора;
- бросок тока на заряд, который может быть значительным при большой емкости.
Выходной конденсатор БП может иметь емкость около 1000 мкФ.
Схема подключения стабилизатора напряжения в сеть 220 В
Подключение стабилизатора напряжения производится при обесточенной сети. Это основное требование техники безопасности. Для его выполнения отключается вводной автомат, расположенный в распределительном шкафу, после чего необходимо окончательно удостоверяются в отсутствии напряжения, используя указатель.
В большинстве случаев включение стабилизатора происходит сразу за счетчиком, на вводе в помещение, перед нагрузкой. Тип включения – последовательный, в разрыв фазного провода. Довольно часто производители электронной продукции обозначают структурную схему стабилизатора на поверхность корпуса.
В стабилизаторе напряжения имеется, как правило, три контакта для подключения:
Фазный провод от вводного автомата подключается на «вход» стабилизатора. Затем к «выходу» подсоединяется фазный провод нагрузки. К нулевому контакту стабилизатора подсоединяется нулевой провод сети без разрыва.
Чтобы подключить нулевой провод нужно сначала подсоединить его к стабилизатору, а затем к общему нулевому проводу сети (с помощью клеммных соединителей (колодок) или обычной скрутки).
Что делать если на корпусе стабилизатора четыре контакта для подключения?
В некоторых случаях схема стабилизатора напряжения выполнена таким образом, что для подключения его к сети используется не три, а четыре контакта:
В этом случае схема стабилизатора напряжения, по которой он включается в сеть, выполняется следующим образом: фазный и нулевой провод от вводного автомата (электрощита) подсоединяются к соответствующим контактам «вход» на защитном устройстве, а фазный и нулевой провод нагрузки соединяется с контактами «выход».
После монтажа следует тщательно проверить правильность подключения проводов. Перед первым включением устройства (подачей напряжения на вход) необходимо отключить всю нагрузку от его выхода (освещение, вытащить вилки электроприборов с розеток и т.п.).
Включив стабилизатор необходимо проконтролировать его работу, он должен стабильно и нормально работать без постороннего шума, потрескивания и т.п.
Для надежной работы рекомендуется проводить следующую ежегодную профилактическую процедуру – подтягивание винтовых и болтовых соединений. Также данная мера предотвратит возможность пожара или повреждения изоляции, причиной которых может быть плохо затянутый или ненадежный контакт.
Некоторые маломощные стабилизаторы напряжение (P<1,5 кВт) выпускаются в виде законченного блока, укомплектованного сетевым шнуром со стандартной вилкой на конце. На корпусе устройства расположено несколько розеток.
Устройство, которому необходимо обеспечить защиту, подключается к стабилизатору через такую розетку. Таким образом, данные защитные устройства являются переходным элементом между электрической сетью и нагрузкой, обеспечивающим защиту нагрузки от аномального напряжения.
Замеры и расчеты при выборе стабилизатора
При подборе стабилизатора никак не получится обойтись без фактических замеров и расчетов напряжения и мощности.
Напряжение
Замерьте с помощью мультиметра уровень своего входящего напряжения. Повышено оно или понижено знать не достаточно, необходимо четко представлять в каких пределах оно “гуляет”. Большинство стабилизаторов хорошо справляются с уровнем регулировки от 160 до 255 Вольт.
А вот если оно у вас меньше или больше, тут уже нужно смотреть только в сторону инверторных моделей. Именно они обеспечивают стабилизацию в самых широких диапазонах от 90 до 310В. Остальные с этим справляются плохо.
Не дайте себя обмануть продавцу, когда он будет рассказывать про предельный или максимальный диапазон входных напряжений от 110В до 290В! Это напряжение при котором стабилизатор хоть как то, но еще будет работать, а не отключится от действия защит.
Именно он показывает то напряжение, при котором аппарат будет стабильно выдавать на выходе 220 Вольт.
Расчет мощности
Определяетесь с мощностью. Для этого в первую очередь смотрите на сколько ампер у вас вводной автомат. По нему можно сориентироваться какую максимальную мощность вы сможете взять из общей сети.
Для автомата на 40А
P=I*U=40А*220В=8800Вт
То есть нагрузку более 9квт вы просто не сможете подключить из-за ограничения вводного автоматического выключателя.
Кроме автомата не лишним будет проверить сечение питающего кабеля. Потому что при превышении нагрузки, автомат отключится не сразу, а с выдержкой времени, иногда в несколько десятков секунд. А вот тонкий кабель, начинает греться моментально с момента перегрузки. Проверить какую максимальную мощность можно подключить на вашу проводку можно по следующей таблице:
Теперь подсчитываем токоприемники, которые ОДНОВРЕМЕННО могут быть включены в розетки.
Все электроприемники которые имеют в своей конструкции двигатели (холодильник, стиральная машинка и т.п.) обладают такой характеристикой как пусковой ток. Он в несколько раз больше номинального значения. Поэтому их паспортную мощность нужно умножать минимум на 3!
В итоге получаете некую сумму, например в 4квт. Напряжение на входе у вас – 170 Вольт. Эти входные 170В нужно разделить на желаемые 220 Вольт.
Расчет коэффициента:
170В/220В=0,77
Далее умножаете этот коэффициент на мощность стабилизатора который вы присмотрели, чтобы проверить “потянет” ли он вашу нагрузку или нет. Пусть это будет стабилизатор для дома в 9ква.
Расчет мощности в кВа:
0,77*9ква=6,93ква
Не забывайте что вам все нужно перевести в квт. Берем усредненный коэффициент мощности cosf=0,8 (если у вас нет двигательной нагрузки и реактивной мощности, то cosf=1!).
Итоговый расчет мощности в кВт:
6,93ква*0,8=5,54квт
То есть при вашем пониженном напряжении 170В стабилизатор будет вытягивать мощность в 5,5квт. А у вас одновременно включено не более 4квт. Делаем вывод что данная модель вам подойдет.
Выбирать стабилизатор, что называется “впритык” нельзя. Именно его перегрузка является самой частой причиной выхода из строя. Обязательно должен быть запас в 20-30% минимум!
Суммируя вышесказанное, вот на что вам нужно сделать акцент при выборе стабилизатора для дома:
1
2
3
4
5
Установка стабилизатора напряжения электриком
Установку стабилизатора напряжения должен производить квалифицированный электрик
Не пробуйте сами! Не зная элементарных мер предосторожности при работе с электричеством может привести к опасным последствиям
Подключение однофазного стабилизатора
Данная схема подходит для любых однофазных стабилизаторов напряжения.
Перед началом работ обесточьте оборудование. В распределительном щите разрывается фазный провод. Провод поступающий с входного автомата подать на вход стабилизатора напряжения. Мощность данного автомата должна быть не меньше мощности стабилизатора.
Выходной провод со стабилизатора напряжения подается в нагрузку. Нулевой провод добавляется на клеммную колодку или скрутку. В стабилизаторах других производителей используется четыре провода для подключения. Это подается ноль на вход стабилизатора напряжения, и ноль с выхода.
Перед включением проверьте правильность соединения проводов. Обесточьте нагрузку (отключив распределительные автоматы, если их нет, то выключить все приборы из розеток). Включите стабилизатор напряжения. Проверьте питание на входе стабилизатора и на выходе.
Если напряжение в пределах паспортных характеристик стабилизатора напряжения, то подключить нагрузку. После подключения нагрузки проверьте уровень нагрузки.
Чтобы мощность нагрузки не превышала мощности стабилизатора напряжения. Раз в год необходимо подтягивать винтовые и болтовые соединения. Плохой контакт или плохо затянутый контакт, может привести к выходу из строя изоляции провода или к пожару.
Подключение трехфазного стабилизатора
Трехфазные стабилизаторы отличаются от однофазных лишь количеством линий стабилизации.
Фактически вы можете использовать три однофазных прибора (одного типа и мощности), соединив их параллельно друг другу (по фазам) и последовательно для потребителя, к ним подключаемого.
Нейтральные клеммы на входе соединяются друг с другом. То же самое делается на выходе. В результате получается, что и в сторону сети, и в сторону потребителя приборы подключены по схеме «звезда».
После включения трехфазного стабилизатора в сеть, обязательно проверьте выходные напряжения. Они должны соответствовать паспортным характеристикам. Обязательно проводите профилактику винтовым или болтовым соединениям проводов.
