Подключение ТВ кабеля к розетке Legrand, Schneider. Схемы и виды розеток.

Розетка телевизионная TV+FM+SAT Проходная Legrand Valena белая 774437

• 1 701.00 руб. 1 190.70 руб.

• Описание
• Характеристики
• Отзывы (0)

Розетка Legrand Valena TV-FM-SAT проходная

Механизм телевизионной розетки, проходной TV-R-SAT 774437 продается без рамки. Установочная рамка приобретается отдельно. Розетка Legrand Valena TV-FM-SAT проходная 774437 является проходной ТВ-Радио-САТ розеткой с затуханием 10dB и рассчитана на схему разводки по типу — «шлейф». По этому типу разводки телевизионный кабель идет последовательно от одной телевизионной розетки к другой. В начале и в середине такой цепи устанавливаются проходные ТВ розетки, а последняя (на конце телевизионного кабеля) устанавливается оконечная розетка. Эта схема разводки позволяет сэкономить кабель. Непосредственное подключение к самому механизму розетки TV-R-SAT 774437 происходит одним телевизионным кабелем. Сигналы от эфирного телевидения, радио и от спутниковой антенны соединяются специальным блоком-смесителем в распределительном щите и приходят к ТВ-Р-САТ-розетке одним кабелем, а уже сама розетка разделяет эти сигналы на соответствующие разъемы своего механизма.

Розетка 774437 оснащена разъемами диаметром 9,5 мм:

• TV-выход — штекер («папа»)
• Radio-выход (радио) — гнездо («мама»)
• SAT-выход (Спутниковый)-IF+IF2

Розетка Legrand Valena TV-FM проходная является самой простой ТВ-Радио-САТ розеткой с затуханием 10dB и рассчитана на схему разводки по типу — «шлейф». Частоты пропускаемые розеткой:

• TV-штекер 4-862 МГц
• Radio-гнездо 87,5-108 МГц
• SAT-выход (Спутниковый) 950–2400 МГц

Устанавливается розетка в стандартную монтажную коробку скрытого монтажа. Для настенного монтажа механизма следует использовать специальные коробки открытого монтажа (артикул 776181). Механизмы всех розеток оснащены надежным креплением на винтах и на захватах. Рамка защелкивается на механизме. Ее конструкция позволяет регулировать глубину посадки до 2 мм (например: если механизм установлен в стену с тканевым покрытием). Чистку лицевой панели розетки и рамки нужно производить влажной тканью. Запрещается использование агрессивных и коррозийных химических веществ.

Чистку лицевой панели выключателя и рамки нужно производить влажной тканью.Запрещается использование агрессивных и коррозийных химических веществ.

Суппорт выключателя изготовлен из оцинкованной стали.

Контактная группа — AgNi (без содержания кадмия, являющегося элементом загрязняющим окружающею среду).

Цвет лицевой панели розетки: белый (RAL 9003)

Схемы подключения ТВ розеток

Но с начала давайте определимся как подключить ТВ розетку и какие схемы для этого используются? На данный момент существуют последовательная схема подключения, так называемая «звезда» и смешанная схема. Смешанная схема является производной от первых двух вариантов.

Последовательная схема подключения ТВ розеток

Последовательная схема подключения достаточно проста в реализации, цена ее монтажа на порядок ниже, но в то же время для современного цифрового телевиденья она не подходит. Исходя из этого сфера ее применения постоянно уменьшается.

Проходная схема подключения ТВ розеток

Итак:

• Суть данной схемы сводится к следующему. От источника сигнала – это может быть антенна или входящий сигнал кабельного телевиденья, подключается первая ТВ розетка. От этой розетки запитывается еще одна, от второй третья и так до нужного нам количества розеток.
• Для реализации данной схемы используются розетки двух типов – проходная и оконечная. Проходная розетка имеет два ввода для подключения ТВ кабеля. Первый используется для подключения входящего кабеля, а второй для подключения следующей розетки в схеме.
• Последней в этой схеме должна стоять оконечная розетка. Она имеет только один ввод для подключения кабеля от предпоследней розетки в схеме.

• Главной особенностью проходных и оконечных розеток является наличие в них специальных фильтров. Дело в том, что любой телевизор при приеме телевизионного сигнала формирует так называемый отраженный сигнал. Он проявляется в виде помех или наложенного изображения на соседнем телевизоре.
• Дабы избежать в розетках применяются специальные фильтры. Эти фильтры гасят отраженный сигнал. Но и здесь есть определенный нюанс. Дело в том, что такой фильтр гасит не только отраженный, но и основной сигнал.

• Исходя из этого, перед тем как подключить ТВ кабель к розетке по проходной схеме, вам нужно рассчитать максимально возможное количество розеток в схеме. В этом вопросе нам следует отталкиваться от нормативов ГОСТ 28324-89 который нормирует уровень сигнала в нашей стране.
• Так для нашей страны действует норматив 57 – 83дБ. Для сравнения в Европе этот норматив составляет 57 – 74дБ. И тут следует отметить, что более высокий уровень сигнала далеко не всегда означает более высокое качество изображения. Зачастую повышения мощности сигнала выше нормируемых значений приводит к обратному эффекту.
• Исходя из этого, многие производители рекомендуют устанавливать дополнительный усилитель на каждые 3 – 4 розетки.

Схема подключения ТВ розеток «звезда»

Подключение розетки ТВ можно выполнить и по так называемой схеме «звезда». Данная схема несколько дороже в реализации, но зато она обеспечивает одинаково качественный уровень сигнала на всех розетках в схеме. Кроме того, она практически не ограничивает нас в их количестве.

Схема «звезда»

• Суть данной схемы сводится к следующему. От антенны или другого источника сигнала кабель подключается к так называемому сплиттеру или размножителю. Это устройство разделяет сигнал и уже от него подключаются ТВ розетки.
• Число подключаемых ТВ розеток зависит от количества выводов сплиттера. Оно может колебаться от двух до 32 и более. Для подключения к сплиттеру применяются одинарные розетки.

Различные типы сплиттеров

Одинарная розетка не имеет никаких особенностей или встроенных фильтров. По сути это обычный переходник, который за счет переходных процессов на коммутации дает падение сигнала не более 3дБ.

Одинарная розетка ТВ

• Если входной сигнал слаб, то еще перед сплиттером инструкция советует установить усилитель. Это позволит усилить сигнал на всех розетках ТВ. В то же время это компенсирует падение уровня сигнала в самом размножители. Ведь именно в нем расположена не только схема разделения сигнала, но и схема гашения отраженного сигнала.
• Смешанная схема подключения является производной от схемы «звезда» и последовательного соединения.

Смешанная схема соединения ТВ розеток

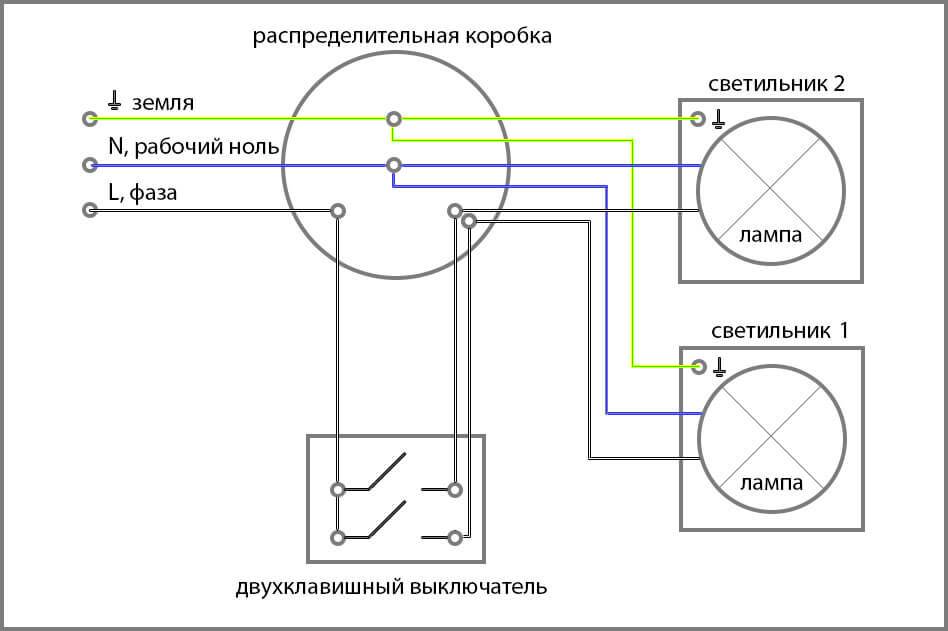

Как подключить двухклавишный выключатель Legrand

Конструкция устройств с двумя клавишами — это, по сути, две одинарные модели, заключенные в один корпус. Когда пользователь нажимает кнопку, цепь разрывается

Важно, что происходит разрыв фазного провода, который соединен с определенным светильником. При правильном подключении нулевой и защитный проводники подсоединены напрямую к светильникам, а фаза проходит сквозь сам выключатель

Как подключить проходной выключатель Legrand с одной клавишей

Приборы такого типа используются, когда нужно регулировать свет из разных мест. Например, включить освещение, когда находитесь в начале длинного коридора, а выключить — в конце. Логично, что в этом случае требуется установка двух устройств.

Проходные изделия работают совместно. На месте входа у них предусмотрен контакт, а на месте выхода — пара. К тому же, в отличие от традиционных моделей, у них три контакта, а фаза переключается с первого на второй.

При монтаже учитывайте, что в отличие от обычных устройств, будет использоваться сразу три провода, а не два. Один нужен, чтобы подавать фазу, а оставшиеся два — выполняют функцию перемычки между электрооборудованием.

Инструкция по подключению розетки

1. Монтаж кабелей.

Провода соединяются между собой и коннектятся к телевизионным выводам. Используемые приспособления:

• усилитель теле-импульса. Для усиления и улучшения изображения слабого поступающего сигнала;
• разделитель ТВ провода. Сигнал от телеантенны подается на общий щит. Затем распределяется по всем потребителям;
• теле-сигнальный сумматор. Устройство собирает и суммирует сигналы от разных частот и передает совокупный импульс через проводник на телевизор;
• антенные штекера. Нужны для подключения провода телевизионного к розетке и телевизору. Антенные выводы соединяются между собой пайкой и создают прочное, экранированной соединение.

1. Монтаж ТВ-розетки.

Перед установкой, нужно определить тип крепежа, который будет использоваться. По видам установки теле-розетки делятся:

• розетка внешняя накладывающаяся;
• закрытого монтажа;
• розетка телевизионная проходная.

Подключение кабеля без ТВ розетки

А можно ли сделать выход телевизионного кабеля из стены также аккуратно как с розеткой, но при этом не используя ее? Можно, при этом вы еще получите 3 преимущества такого подключения:

не нужно покупать дорогостоящую TV розетку (экономия средств доходит до 5-ти кратной величины!)

нет необходимости в монтаже отдельного куска кабеля для подключения разъема телевизора к розетке

нет ухудшения качества сигнала. На F разъемах ДМВ диапазона сигнал затухает всего от 0,1 до 0,3 дБ.

Все это достигается путем применения обыкновенных заглушек. Изначально в стене закладываете достаточный запас кабеля, чтобы его хватило для прямого подключения к телевизору (1-1,5 метра).

В заглушке высверливаете отверстие по диаметру кабеля и выводите через него проводник.

Смотрится это все также красиво, как и на обыкновенной розетке.

Единственный минус — такого рода заглушки имеются не у всех производителей и могут отсутствовать на определенных сериях.

Основные типы ТВ розеток

Производители делят розетки для тв антенны на три типа:

• одиночные;
• оконечные;
• проходные.

Одиночная или простая телевизионная розетка

ТВ розетка одиночная Legrand Etika

TV розетка одиночная Legrand Valena

ТВ розетка простая Schneider Electric Glossa

TV розетка простая Schneider Electric Unica

Одиночная или простая розетка всегда используется самостоятельно и в этом её главная разница с оконечной тв розеткой. Если продавцы в магазинах или горе-мастер заявит вам, что разницы нет — ищите других специалистов и торговую точку. Потому что, разница таки есть, и заключена она в следующем. Одиночная телевизионная розетка обеспечивает затухание не более 1,5 децибела мощности, а оконечная — аж целых 10 децибел. То есть, проще говоря, если вы «воткнёте» вместо простой розетки оконечную при установке единственной точки, телевизор ваш будет показывать скверно, с помехами.

Забегая вперёд, скажем, что и в схеме подключения с разветвителем (на несколько приёмников) используются простые розетки.

Проходная ТВ розетка

TV розетка проходная Legrand Etika

ТВ розетка проходная Legrand Valena

TV розетка проходная Schneider Electric Glossa

ТВ розетка проходная Schneider Electric Unica

Проходная телевизионная розетка по сути дела тройник. У неё есть 1 вход и 2 выхода, один из них — для подключения кабеля от телевизора, а второй для кабеля к следующей проходной или оконечной розетке. Эти типы розеток всегда устанавливаются вместе, одна или несколько проходных и на финиш — оконечная.

Сразу скажем, что увлекаться установкой проходных тв-розеток не советуем. Каждая из них «режет» мощность сигнала посильнее оконечной. Так что при слабой мощности и без установки усилителя, на последние в цепочке телевизоры будет приходить очень слабый сигнал. Ограничивайтесь четырьмя штуками в связке, чтобы не попасть в такую ситуацию.

Оконечная ТВ розетка

TV розетка оконечная Legrand Etika

TV розетка оконечная Legrand Valena

ТВ розетка оконечная Schneider Electric Sedna

ТВ розетка оконечная Schneider Electric Unica

Оконечная розетка замыкает цепочку из проходных, в этом её основная функция. Но можно ставить их и на параллельных сборках.

Вы можете купить как продукцию ведущих европейских брендов, так и российскую.

Для ценителей интересного дизайна и для тех, кто предпочитает единую стилистку всех электроустановочных изделий, подойдут ТВ-розетки из популярных серий:

• Legrand: Valena , Etika , Celian , Galea Life ;
• GIRA: SYSTEM 55 , Е 22 , F100 ;
• Schneider Electric: Sedna , Glossa , Odace , Unica ;

Выбирайте свою серию для эксклюзивного оснащения домашней телесети или более демократичный рабочий вариант.

Как установить телевизионную розетку Легранд

Качественный монтаж предполагает, что у мастера есть минимальный навык работы с электротехникой. Нужно уметь пользоваться инструментом, и понимать, как снимать изоляцию и подсоединять провода. Для тех, кто не знает, как установить телевизионную розетку Legrand, мы приводим правильную последовательность действий.

Подготовить механизм к установке: снять упаковку и убрать переднюю панель;
Приготовить телевизионный провод. Для этого нужно удалить изоляционный слой, сделать скрутку и убрать лишнюю изоляцию. Должно получиться так:
Вставить кабель в розетку и закрепить его зажимом

Закрутить винт.
Осторожно установить корпус в подрозетник, закрепить декоративную панель. Готово! Установка антенной розетки Legrand закончена.

В идеале, медная жила должна выступать на 0,5 см, а небольшая часть экрана тоже была оголена.

Внимание: проконтролировать качество подсоединения можно визуально — для этого предусмотрено небольшое сквозное отверстие. Однако надежнее будет воспользоваться тестером

Телевизионная розетка: виды и схемы подключения

Не смотря на то, что полным ходом развиваются технологии беспроводной передачи данных, не теряет своей актуальности соединение при помощи кабелей и проводов. В свою очередь и данная сфера не стоит на месте. Например, качественно изменился монтаж телевизионных кабелей, теперь вместо свисающего с потолка или закрепленного по плинтусу кабеля видно только аккуратную телевизионную розетку, а сам кабель спрятан в стене. Розетки бывают нескольких видов, и каждая применяется согласно некоторым параметрам.

Виды телевизионных розеток:

• Одиночная;
• Проходная;
• Оконечная.

Одиночные розетки, служат для подключения соответственно своему названию одного телевизора и используются в качестве самостоятельного электрического оборудования. Но есть возможность подключения таких розеток в группы.

Проходные телевизионные розетки применяются в схемах, для соединения группы розеток. Данные розетки состоят из одного входа (подключается соединительный кабель) и двух выходов (один из них идет к телевизору, другой на следующую розетку).

Оконечные розетки, всегда монтируются в качестве завершающего элемента телевизионной схемы. Существует несколько видов схем для подключения телевизионных розеток, соблюдая которые можно добиться качественного соединения с минимальными потерями сигнала.

Схема подключения розеток:

• Параллельно (звездой);
• Последовательно;
• Индивидуальное подключение.

Самым надежным считается подключение нескольких розеток звездой. От слаботочного распределительного щита, через распределительное устройство (сплиттер), сигнал для каждого телевизора по кабелю предается отдельно.

С использованием проходных и оконечной розеток, осуществляется соединение розеток шлейфом. Удобство данного способа в том, что значительно уменьшается расход кабеля. Но при повреждении одного из проводников последующие будут работать с сильными помехами. Для того, что бы подсоединить одну розетку, прокладывается один кабель, без применения дополнительных элементов.

Подключение ТВ кабеля к розетке Legrand, Schneider. Схемы и виды розеток.

Слаботочных кабелей при домашней разводке сетей с каждым годом становится все больше. Сюда входят:

Если раньше все это прокидывалось попросту по полу, за мебелью, в плинтусах, то сегодня при ремонте квартиры, для слаботочки также штробятся стены и устанавливаются специальные розетки.

Рассмотрим более подробно установку ТВ розеток от таких фирм как Schneider Electric (серия Unica) и Legrand.

Технические характеристики телевизионных разъемов от Шнайдер Электрик:

Величина в децибелах указывает на ослабление или затухание сигнала.

Монтаж всех розеток необходимо начинать с разделки коаксиального кабеля. Оставляете в подрозетнике запас длиной 10-15см, остальное обрезаете.

Теперь самое главное определиться, сколько нужно снять изоляции. На какую глубину и сколько сантиметров.

Лучше всего замеры производить непосредственно на самой розетке. Для этого берет ее в руки, прикладываете провод чуть ниже смотрового отверстия и отмечаете маркером или ножом, линию реза на уровне пластиковой центральной вставки.

Срезать верхний слой изоляции можно как специально предназначенным инструментом

так и простым ножом.

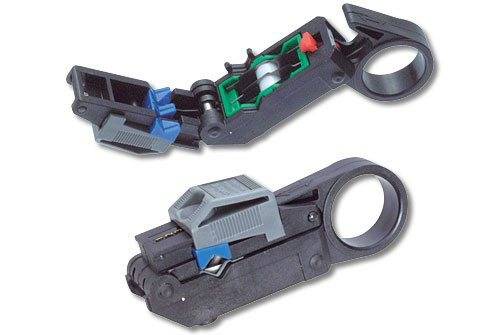

Подобрать недорогую зачистку-стриппер для коаксиального кабеля можно на али-экспресс здесь.

Экран под изоляцией в телевизионных кабелях встречается в разных исполнениях:

Если общий диаметр провода менее 7мм, то экран зачастую выворачивают наружу, чтобы обеспечить достаточный контакт с металлической поджимающей крышкой розетки.

Поэтому, как минимум половина ее слоя должна быть вывернута верхней стороной наружу. В противном случае у вас попросту не будет контакта и ТВ сигнала.

Также обращайте внимание на значки и надписи на корпусе. Там должно быть условное обозначение в виде стрелки обращенной вовнутрь

Бывает еще одна стрелочка указывающая наверх.

Если у вашей модели 2 стрелки, смотрящие в разные стороны, то это проходная ТВ розетка. То есть, один кабель от антенны вы заводите в разъем со стрелкой вниз, а другим выпускаете шлейф или продолжаете тянуть линию до другого разъема, к еще одному телевизору.

Вообще бывают 3 типа телевизионных розеток:

• оконечные – в них имеется дополнительный резистор с сопротивлением 75Ом (терминатор)

Одиночные и оконечные будут передавать аналогичный по качеству сигнал при условии, что в них обязательно будет подключен телевизор.

Если же к одиночной розетке без сопротивления не подключать телевизор, то на других ТВ будут помехи и искажение сигнала. У оконечных такой проблемы не возникает.

Правда имейте в виду, что все это относится в первую очередь к аналоговому сигналу. Если у вас цифровое ТВ, или вы собираетесь на него переходить, то могут возникнуть проблемы из-за этого резистора.

Придется либо выкидывать эту розетку и менять на другую, либо подключать напрямую. Эти резисторы очень сильно гасят сигнал. Некоторые каналы будут плохо показывать, либо вообще не будет изображения.

Все проходные телевизионные розетки имеют входное и выходное отверстие. К выходу подсоединяется отходящий провод на другую розетку или сразу на ТВ. Их главный минус – это ухудшение сигнала на выходе на 4 дБ.

Схема подключения нескольких телевизоров через проходные розетки:

Также следует изначально обратить внимание на частоту пропускания сигнала розетки. Модели с частотой до 1000 Мгц предназначены для работы в сетях с кабельным или эфирным телевидением

Экземпляры с частотой свыше 1000 Мгц, применяют для спутникового телевидения.

Для подключения кабеля снимаете изоляцию с центральной жилы на 6-8мм. При этом от края внешней оболочки до места начала зачистки нужно отступить еще пару миллиметров.

Далее вставляете TV провод во внутрь розетки и через смотровое окошко контролируете, чтобы центральная жила до конца зашла в разъем.

Виды ТВ розеток

Современная розетка под антенну имеет фильтры для подавления шумов. Количество помех от этого снижается, а качество приёма улучшается.

Существуют одинарные и интегрированные в блоки, оконечные и проходные устройства. В зависимости от способа монтажа они изготавливаются в двух версиях – поверхностные и скрытые. В последних предусмотрены соответствующие монтажные коробки.

Одинарная ТВ

Одинарная модель на один разъем – обычное электроустановочное устройство для соединения телевизора с антенной. Она не снабжена согласующими устройствами, отчего подвержена эффекту отражения сигнала обратно в кабель, что сказывается на качестве изображения.

Проходная

Проходная розетка – это фактически сплиттер. Сигнал, попадая в неё, поступает не только на гнездо, но и перенаправляется далее, к следующей розетке или к оконечной в цепочке.

Какая разница между оконечной и простой моделями

Все виды характеризуются различной спецификой затухания сигнала. Оконечную розетку от простой, одинарной, отличает большая величина затухания.

Устройство коаксиального кабеля

Главным отличием, которое обуславливает разницу между электрической и телевизионной розетками, является строение кабеля, подключаемого в каждую из них. Если стандартный электрический провод представляет собой две или три отдельные жилы, покрытые изоляцией, которые подключаются к соответствующим контактам розетки при помощи болтовых соединений, то конструкция антенного кабеля несколько иная.

Телевизионный коаксиальный кабель очень легко опознать по внешнему виду. Он представляет собой достаточно толстый провод круглого сечения, имеющий внутри одну цельную токопроводящую жилу, выполненную из меди. Этот центральный проводник покрыт плотным слоем изоляции, поверх которой расположен экран из алюминиевой фольги и тонкой стальной проволоки. В качестве наружного защитного покрытия кабеля в большинстве случаев используется ПВХ изоляция.

Рассмотрим более подробно устройство и назначение составных частей tv кабеля:

1. Изоляция. Изготавливается из диэлектрика (как правило, полиэтилена), служит для того чтобы исключить гальваническую связь между токопроводящей жилой и экраном.
2. Экран. В любом коаксиальном кабеле этот элемент предназначен для предотвращения излучения высокочастотного сигнала в пространство. Другой его функцией является защита от электромагнитных помех, к которым очень чувствителен передаваемый сигнал. Кроме того, для обеспечения протекания тока высокой частоты необходимо два провода, поэтому в данном случае экран используется в качестве второго проводника. Такой кабель называется несимметрично экранированным.
3. Токопроводящая жила. Она является главной частью конструкции, поскольку служит для передачи электрического сигнала.
4. Внешняя оболочка, которая предназначена для защиты токоведущих частей от механических воздействий.

Как это можно понять из конструкции кабеля, подключение его к телевизионной розетке представляет собой присоединение центрального проводника и экрана к соответствующим контактам. Чтобы разобраться в особенностях подключения таких проводов, необходимо вкратце рассмотреть устройство и назначение основных частей телевизионной розетки.

Лицевая панель. Этот элемент конструкции устройства выполняет не только защитную, но и декоративную функцию. Он может быть выбран так, чтобы максимально соответствовать интерьеру помещения. В зависимости от назначения розетки Legrand, в ней могут присутствовать дополнительные выходы, например SAT и R. Подключение TV-R-SAT розетки выполняется при помощи одного кабеля, идущего от специального сумматора.

Суппорт. Служит для крепления всех элементов конструкции розетки между собой, а также надежной фиксации устройства в монтажной коробке.

Как необходимо устанавливать розетки «Легранд»?

1. Прежде всего, на поверхности стены закрепляется подрозетник. В зависимости от ее материала, он может крепиться достаточно жестко с применением дюбелей (на кирпич или бетон), или с применением шурупов (на дерево и пластик), а также винтов или саморезов (при работе с металлической основой). Отверстия подготавливаются заранее, в большинстве случаев дрелью.
2. К подрозетнику крепят узел устройства, для чего используют специализированные отверстия, имеющиеся на его основании.
3. Потом к розеточным клеммам подключают также уже заранее приготовленные окончания питающей устройство проводки.
4. Вставляется рамка и декоративная коробка (для изоляции), фиксируется винтом по центру.

Естественно, установка данного устройства возможна только при отсутствии напряжения в момент монтажа. Она может проводиться как с заземлением, так и без него. Отметим, что изделия «Легранд», созданы из высококачественных материалов (дерево, керамика, фарфор и даже кожа) обладающих высокой надежностью, прочностью и отличными диэлектрическими свойствами. Они безопасны, надежны и просто великолепно смотрятся даже в самом роскошном современном интерьере.

Типы ТВ розеток и схемы их применения

Для того чтобы правильно разобраться в , а так же понять где какой вид применяется нам следует рассмотреть не только их конструкцию, но и схемы подключения. Ведь для разводки телевизионного сигнала, в зависимости от его частоты, применяются разные схемы подключения.

Устройство разных видов ТВ розеток

Начнем мы с различий, которые есть у ТВ розеток. Это различие обусловлено разными сферами применения, о которых мы поговорим ниже.

Итак:

• Начнем с наиболее простой одинарной ТВ розетки. Данная розетка представляет собой просто контактное соединение, которое позволяет подключать кабель антенны телевизора к розетке. Как говорит инструкция заводов-производителей уровень падения сигнала на них не превышает 1 – 2 дБ, что обусловлено только переходными сопротивлениями контактных соединений.
• в этом плане намного сложнее. Кроме непосредственно контактного соединения она содержит специальную схему, которая предназначена тушить отраженный сигнал.

Что это за схема и зачем она нужна?

Дело в том, что любой телевизор не только принимает телевизионный сигнал, но и отдает часть в сеть. Ту часть, которую он отдает принято называть отраженным сигналом. Мощность отраженного сигнала по сравнению с основным не так высока, но в сумме от нескольких телевизоров — это может давать значительные помехи.

1. Отраженный сигнал вы можете видеть на другом телевизоре в виде помех или в виде наложенного изображения. И дабы избежать этого применяется специальная схема, заглушающая отраженный сигнал.
2. В результате оконечная розетка кроме потерь в 1 – 2дБ вызванных коммутационными сопротивлениями, имеет еще потери от 8 до 15дБ вызванных работой этого фильтра.

Схемы подключения ТВ розеток

Так зачем нужна розетка проходная ТВ, если она так снижает качество сигнала? Дело тут в схемах подключения ТВ розеток. Для каждой и этих схем используется свой тип розеток. Поэтому давайте разберем данный вопрос подробнее.

Итак:

Начнем наш разбор с так называемой схемы «звезда». Суть данной схемы сводится к следующему. Питающий кабель телевизионного сигнала приходит на размножитель или как его еще называют сплиттер.

1. Сплиттер разделяет телевизионный сигнал на несколько каналов одинаковой мощности. Количество каналов зависит от типа устройства. Есть сплиттеры на два, три и большее число выходов.
2. В сплиттере имеется та самая схема гашения отраженного сигнала. Поэтому применять для нее розетки с дополнительным гашением сигнала не следует.
3. Исходя из этого от сплиттера сигнал через телевизионный кабель подается на одиночные ТВ розетки. Применение розеток другого типа не целесообразно так как будет присутствовать двойное гашение отраженного сигнала, что приведет к ухудшению качества изображения.

1. В конце этой схемы обязательно устанавливается оконечная розетка. Как мы уже выяснили она отличается от проходной только наличием всего одного входа. А ее фильтр вполне справляется с отраженным сигналом.
2. Главным недостатком такого способа подключения является постепенное ухудшение сигнала в каждой последующей розетке. В то же время цена реализации такой схемы значительно ниже из-за отсутствия необходимости покупки слиттера.

Вполне удачно применяется и так называемая смешанная схема. Ее суть сводится к подключению части розеток по схеме «звезда», а части по проходной схеме. Это позволяет сэкономить при значительном удалении розеток от сплиттера.

Розетки

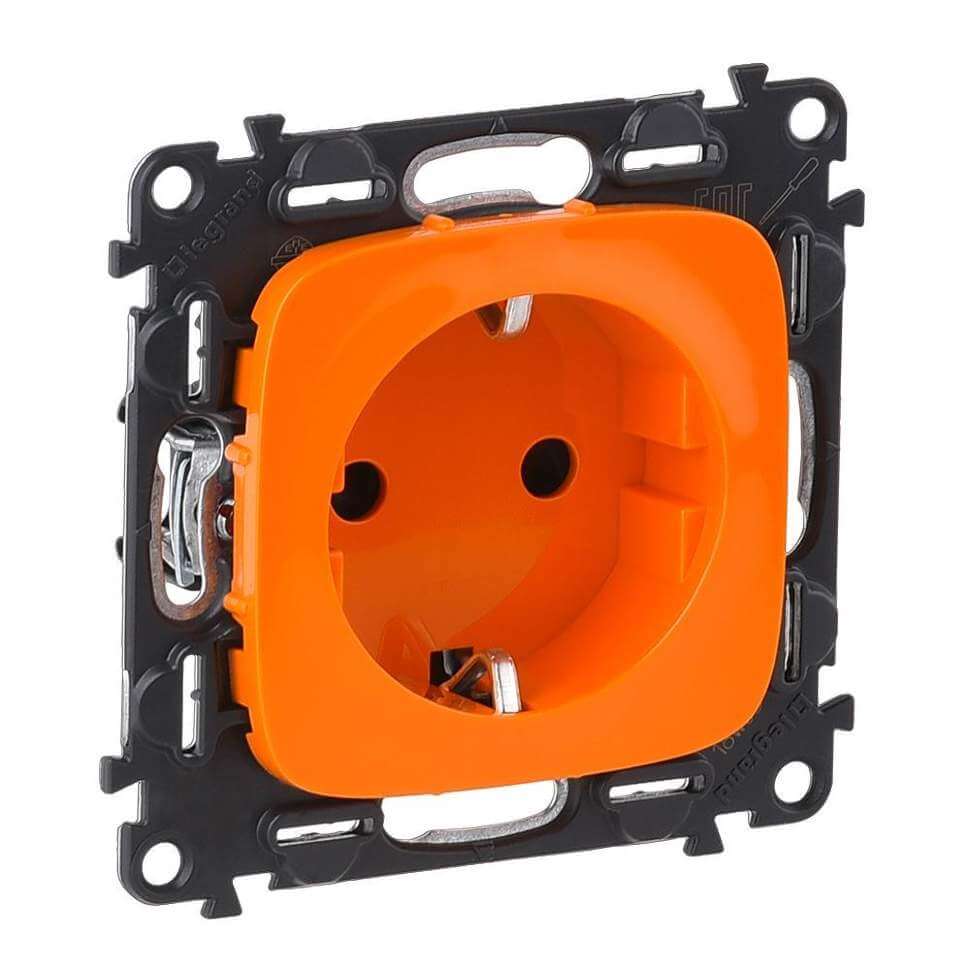

Основным преимуществом розеток «Легранд Валена», как и в случае с выключателями, можно назвать высокое качество механизма In`Matic. В новых версиях установочного электрооборудования металлический суппорт для повышенной безопасности покрыт слоем изоляции.

Благодаря защитным шторкам, закрывающим штепсельные отверстия, существенно снижается риск получения травм. Не нужно разбирать весь механизм, чтобы «прозвонить» его тестером. Достаточно снять лицевую панель и воспользоваться двумя контрольными точками.

В каталоге розеток содержатся следующие варианты исполнения:

1. Силовые: двухконтактные, с заземлением, с шторками, USB.
2. Телевизионные: розетки ТВ проходные, оконечные, двухкабельные TV и SAT, «звезда».
3. Информационные: телефонные RJ-11, интернет-розетки RJ-45, двойные.

Выбор цветовой гаммы широк. Для розеток типа «Лайф» доступно больше 14 оттенков, а для изделий «Аллюр» — 23 варианта палитры, в том числе и «слоновая кость».

Какие они бывают

Все электророзетки Легранд, как, впрочем, и их аналоги от других производителей, разделяются на два типа, с винтовыми зажимами и без оных. С точки зрения функциональности различий между ними нет, но есть кое-какие нюансы в монтаже и дальнейшем их обслуживании в случае необходимости.

• Электрические розетки с винтовыми зажимами несколько менее современны, но всё равно удобны в эксплуатации. Они оборудованы клеммами, между которыми зажимаются провода, и проделать эту операцию очень просто. Применять их можно как с медными, так и с алюминиевыми проводами. Но плотно зажатые алюминиевые провода под воздействием нагрева со временем могут слегка деформироваться в зоне зажима, в результате чего может пропасть контакт. Винтовые зажимы позволяют легко и просто решить эту проблему в два счёта, попросту подкрутив клеммы.
• Безвинтовые электророзетки стоят несколько дороже, но они оборудованы особыми автоматическими клеммами, имеющими форму загнутого зуба. Особенность их заключается в том, что в случае деформации провода из-за воздействия высокой температуры и давления они автоматически поджимаются, не позволяя контакту пропасть. Установив подобные розетки, Вы избавитесь от необходимости периодически подтягивать клеммы вручную (правила безопасности рекомендуют проделывать эту операцию не реже, чем раз в полгода) раз и навсегда.
