Как подключить УЗО в квартире без заземления: разбор схем и пошаговая инструкция

Задачи УЗО

В этом случае его рабочий ток должен быть больше, чем номинал каждого из установленных после устройства защиты автоматов. По такой схеме провода с выхода счётчика подключаются на верхние контакты условный вход общего УЗО. Применения четырехполюсного УЗО в однофазной цепи, в большинстве случаев нерентабельно. Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится. При нормальной работе электрических приборов эта величина одинакова и встречные потоки в обмотках УЗО компенсируют друг друга. Их использование делает процесс монтажных работ намного проще. Номинальное напряжение в таких сетях — В. Этот элемент оснащен отверстиями с перфорацией, которые предназначены для соединения с тыльными защелками автомата. При наличии на нем заземления отключение цепи может произойти до прикосновения человека к корпусу, как только произойдет пробой изоляции. Такая схема имеет и положительные стороны. Монтируют входной автомат на верхнюю DIN-рейку. Внутрь одного устройства можно одновременно разместить шины, которые при этом будут изолированы друг от друга. Наоборот, как мы уже отмечали, в ванной комнате складываются худшие условия для удара электричеством, так что для приборов в ванной разумно предусмотреть отдельное УЗО с током отсечки 10мА. Схема подключения реле напряжения

Частые ошибки при подключении

Неверные действия при установке УЗО приводят к неприятным последствиям: аппарат срабатывает даже без утечки тока в электроцепи и нормальной нагрузке. Опасность несет другая ситуация, когда срабатывания не происходит при наличии утечки тока.

Наиболее распространенные ошибки при проведении электромонтажных работ:

1. После дифференциального автомата имеется заземление с нейтральным проводом. К примеру, нуль объединен с открытым участком электрической установки или с нулем проводника защиты. Чтобы не допускать этой грубой ошибки, нужно использовать фазу и ноль одного конкретного выключателя. Это даст возможность избежать соединения фазы и нуля, проведенных через защитную систему, с другими фазовыми и нейтральными проводниками.
2. Неполнофазное подключение защиты. Проблема состоит в неправильном подключении нагрузки до выключателя рабочей нейтрали. Ток, идущий через нагрузку, является дифференциальным для устройства защитного отключения. Это приводит к ложным срабатываниям УЗО.
3. Скрученное заземление и нулевой проводник в розетке. Последствие этого — ложное срабатывание при включении одного из электрических приборов. Нагрузка присоединяется к цепи, не входящей в зону ответственности УЗО. Иными словами, ток направляется по перемычке.
4. Соединение пары дифференциальных переключателей со скрученными нулевыми проводами. В результате такой ошибки по обоим аппаратам идет дифференцированный ток и срабатывают без реальной необходимости один или сразу два УЗО.
5. Установлены несколько УЗО с неверно присоединенными нулями. Последствие этого — одновременное срабатывание дифференциальных приборов.
6. Некорректное подключение фазы и нуля при наличии нескольких УЗО и разных дифференциальных выключателях. К примеру, нагрузку присоединяют к нулю, который должен защищать другую электроцепь. Результат ошибки — ложные срабатывания одной или обеих систем.
7. Нарушение полярности при выполнении подключения: фаза идет на ноль, а нулевой проводник — на фазовый. Вследствие этого не срабатывает дифференциальный выключатель, так как токи текут в одну сторону. Это приводит к отсутствию взаимной компенсации магнитных токов. Входящую фазу нужно направлять в клемму, промаркированную буквой L, а входящий ноль — присоединять к клемме, обозначенной как N. Верхние клеммы в приборе входящие, а нижние — исходящие.

Основные принципы подключения

Для подключения УЗО в щитке нужны два проводника. По первому из них ток поступает к нагрузке, а по второму — уходит от потребителя по внешнему контуру. Как только происходит утечка тока, появляется разность между его величинами на входе и выходе. Когда результат превосходит заданную величину, УЗО срабатывает в аварийном режиме, защищая тем самым всю квартирную линию.

На аппараты защитного отключения негативно воздействуют КЗ (короткое замыкание) и перепады напряжения, поэтому они сами нуждаются в прикрытии. Задачу решают путем включения в схему автоматов.

В составе УЗО имеется кольцеобразный сердечник с двумя обмотками. По своим электрическим и физическим характеристикам обмотки идентичны

Ток, питающий электроприборы, поступает через одну из обмоток сердечника в одну сторону. Другую направленность он имеет во второй обмотке после прохождения через них.

Самостоятельное выполнение работ по монтажу устройств защиты предполагает использование схем. Как модульные УЗО, так и автоматы для них устанавливают в щитке.

Прежде чем начинать монтаж нужно решить следующие вопросы:

• сколько УЗО следует установить;
• где они должны находиться в схеме;
• как подключить, чтобы УЗО работало корректно.

Правило электромонтажа гласит, что все соединения в однофазной сети должны входить в подключаемые устройства сверху вниз.

Профессиональные электрики объясняют это тем, что если завести их снизу, то КПД у подавляющего большинства автоматов снизится на четверть. Кроме того, мастеру, работающему в щитовой, не придется дополнительно разбираться в схеме.

УЗО, рассчитанные для установки на отдельных линиях и обладающие малыми номиналами, в общую сеть монтировать нельзя. В случае несоблюдения этого правила возрастет как вероятность утечек, так и КЗ.

Процесс подключения

УЗО не защищает электропроводку от короткого замыкания и перегрузки, поэтому необходимо устанавливать защитное устройство вместе с автоматическим предохранителем.

Если в доме используется двухфазная электрическая сеть и необходимо осуществить подключение защиты от утечки электрического тока на все устройства, то в электрическом щитке после «автомата» устанавливается устройство защиты без заземления для двухфазной сети.

Мощность данного устройства должна быть достаточно высока, чтобы обеспечить надёжную защиту всей домашней электропроводки.

УЗО, которое будет защищать всю домашнюю проводку устанавливается на щитке при вводе электричества в дом, или в распределительном щитке квартиры. Если домовладение подключается к электрической сети без использования заземляющего проводника, то в данном случае осуществляется монтаж УЗО без заземления.

Такая схема подключения позволит избежать серьёзных последствий при прикосновении человека к корпусам устройств, которые будут находиться под напряжением.

В данном случае произойдёт отключение тока всего контура проводки включая освещение. Такой способ подключения неудобен тем, что при частом отключении защитного устройства без заземления в ночное время, потребуется восстанавливать работоспособность электрической сети в полной темноте, так как по технике безопасности использования защитного устройства, прежде чем осуществить включение УЗО, необходимо устранить причину, которая вызвала срабатывания устройства.

В случае подключения УЗО без использования заземления, в большинстве случаев, обнаружить прибор, у которого осуществлён «пробой» на массу не составит большого труда, потому что человек ощутит на себе воздействие электрического тока, даже в случае кратковременного воздействия. Обычно, отключение прибора, который «бьётся» током, полностью решает проблему.

Гораздо сложнее найти причину отключения защитного устройства без заземления, если утечка произошла по вине домашних животных или грызунов. В данном случае также произойдёт отключения всей проводки в доме.

Например, осуществить подключение УЗО для ванной комнаты, кухни и жилых комнат. В этом случае, при аварийном отключении обесточится только тот участок электрической сети, где расположен неисправный прибор.

Данная схема УЗО без заземления обойдётся значительно дороже, по причине установки нескольких устройств защиты, но определить неисправность будет значительно проще, а отключение электричества во всём доме не будет происходить, что особенно важно при срабатывании УЗО в ночное время

Как выбрать УЗО для дома

Защитное устройство можно устанавливать на вводе, для отдельной группы автоматов, только для защиты одной линии. Но предварительно при любом варианте монтажа нужно определиться с плановой нагрузкой в коммутируемой цепи. Это позволит подобрать подходящий автомат к ВД. Если УЗО предназначено для одной линии (обслуживает отдельное помещение), то следует учитывать уровень влажности в комнате.

Выбирается УДТ для дома по эксплуатационным характеристикам. Основные рекомендации в этом плане следующие:

1. Вводной ВД должен быть при трехфазном вводе четырехполюсным на напряжение 380 В. Если подведена одна фаза, то устанавливают однофазное УДТ на 220 В.
2. Коммутируемая величина тока нагрузки УЗО выбирается из стандартного ряда (например, 16, 20, 25, 32, 40 А) на один номинал выше, чем у совместно используемого автомата. Например, если установлен автомат на 20 А, то понадобится УДТ на 25 А.
3. Для домашней сети подходят модели типа А и АС. Но из-за изменения характера нагрузки в электросети (оказывает влияние на форму колебаний тока) оптимальным для использования является первый вариант.
4. На линиях ванных комнат и кухонь следует устанавливать УДТ с током утечки (отключения) 6 или 10 мА. Для невлажных помещений нужно использовать модели на 30 мА. На вводе ставят ВД на 100 или 200 мА, но его функцией является в большей степени уже пожарная безопасность, а не защита человека.

УЗО для разных комнат

Суммарный дифференциальный ток утечки регламентируется пунктом 7.1.83 ПУЭ. Эта величина не должна при нормальной работе сети превышать 1/3 номинального показателя УЗО.

Бывает необходимо, чтобы УЗО срабатывало с некоторой временной задержкой. В таких случаях следует приобретать модели с маркировкой S.

Электромеханические модели можно отнести к более надежному варианту. Например, при обрыве нуля до УЗО в случае опасной ситуации ряд моделей электронных ВДТ не способен выполнять отключение

На такую особенность устройств следует обращать внимание.

Что касается цены изделий, то в этом плане на первое место выходят личные покупательские возможности. Но лучше приобретать продукцию известных фирм, хорошо зарекомендовавших себя.

Правила подключения

При использовании в схеме электропроводки нескольких дифференциальных устройств, возможны случаи некорректной работы дифавтоматов. Они могут либо отключаться при подключении нагрузки, либо могут не срабатывать, даже при наличии утечки.

Если знать, как правильно подключать дифавтомат в сети без заземления, можно избежать многих ошибок и сэкономить время на отладке схемы. Простые правила подключения описаны ниже:

• подключение питания дифавтомата производится сверху к клеммам с винтовыми зажимами. Нагрузка подключается к нижним клеммам. При этом обязательно соблюдается фазность или полярность;
• дифавтомат должен подключаться в разрыв обоих проводников при однофазной проводке, иначе, если какой-либо проводник минует прибор, он будет срабатывать при подключении нагрузки;
• фаза и ноль в одной отдельно взятой розетке должны приходить с одного дифавтомата, если в розетке фаза с одного дифавтомата, а ноль – с другого, оба автомата будут отключаться;
• электроприбор или группа, подключенная к одному автомату, не должны иметь контакта с приборами другой группы. Нередко, для экономии места в распределительном щите, все нулевые проводники от нагрузок подключают к общей шине, соединяя все дифавтоматы по нулевому проводу. В результате каждый дифавтомат фиксирует нуль соседней группы, как проводник с утечкой, так как часть тока возвращается через соседний прибор.

Проверка правильности подключения может контролироваться путем нажатия на кнопку «ТЕСТ» на корпусе дифавтомата. При корректном подключении он должен отключаться. Это обязательное условие, но недостаточное.

Иногда при срабатывании кнопки «ТЕСТ», автомат все равно отключается при подключении нагрузки. Причина может скрываться в нарушении правил, описанных выше.

Если параметры дифференциального автомата соответствуют схеме электропроводки и подключение произведено правильно, то этот прибор является единственным надежным средством обеспечения электробезопасности при отсутствии заземления.

Устройство защитного отключения (УЗО) – описание

Многие люди слышали о том, что существует устройство защитного отключения – УЗО, но, что такое УЗО, для чего оно нужно в электрике, какие функции должно выполнять и можно ли вообще его не использовать в сети, знает не так много человек.

Для того, чтобы получить полное представление о том, что такое узо в электрике, о его функциях, устройстве, принципе работы нужно работать в области электрики, иметь диплом, но общие принципы действия и описание этого устройства сможет понять любой человек.

В большинстве квартир и домов не применяется и не применялось раньше УЗО, поэтому многие и не знают для чего его устанавливать, как оно работает.

Если говорить языком, принятым среди электриков, то УЗО, или устройство защитного отключения, представляет собой механический коммутационный прибор, служащий для автоматического прерывания цепи при превышении тока небаланса заданного значения, возникающего при определенных условиях.

Разные модели УЗО уже довольно давно продаются на рынке, многие профессионалы отлично знакомы с принципом их устройства, работы и активно применяют их при построении электрической проводки. Но многие электрики, хозяева домов и квартир, которые сами занимаются монтажом электрической системы не зная о преимуществах применения УЗО пренебрегают этим мощным средством предназначенным для защиты.

УЗО отлично защищает людей от поражения электричеством в случаях когда произошло нарушение изоляции, при случайных прикосновениях к токопроводящим неизолированным частям различного вида электрического оборудования и защищает имущество от теплового воздействия тока.

Самым вероятным местом поражения током в доме или квартире является кухня и ванная, где установлено очень большое количество электрических приборов, есть естественные заземлители – газовые, водопроводные трубы, мало свободного места и повышенная влажность воздуха.

Что понимается под выражением «утечка тока»? Под этим выражением понимается любой ток проходящий мимо электропроводки или мимо подключенных в сеть приборов. Вот как раз на эту утечку тока и реагирует УЗО, если ток пошел мимо электропроводки или электроприбора УЗО срабатывает и отключает сеть.

Токи утечки обычно имеют малые значения, поэтому защита от короткого замыкания и от перегрузки, которую обеспечивают обычные автоматические выключатели, на токи утечки не реагируют. Как видим, УЗО защищает от пожара, возникающего при замыкании при воспламенении тлеющей изоляции, и от поражения током людей.

Практически каждый человек за свою жизнь подвергался удару током в домашней сети напряжением 220 вольт. Этот ток составляет примерно 4-5 миллиампера, а если бы сила тока была большей, то опасность для здоровья и жизни значительно увеличилась.

Чтобы человека ударило током не обязательно нужно ковыряться в розетке или лезть в распределительный щит, достаточно просто дотронуться до стиральной машинки или холодильника, плойки и других приборов. Но почему так происходит?

Ответ простой – в том случае если в любом электрическом приборе нарушается изоляция токоведущих проводов, они начнут пропускать ток на корпус. То есть корпус прибора окажется под напряжением, а это все равно, что прикоснутся к оголенному проводу.

При прикосновении к такому прибору возникает ток замыкания с землей и если прибор не имеет заземления, то током ударит человека.

В большей части домов и квартир нет возможности заземлить корпуса электрических приборов, это не предусмотрено конструкцией, схемой проводки. От такого удара не сможет защитить никакой супер автоматический выключатель, установленный в щитке.

Гарантию от поражения током в таких случаях дает только применение более надежного и совершенного прибора, каким и является УЗО.

УЗО – это прибор, защищающий от токов утечки путем отключения сети в случае их появления. В случае, когда произойдет выше описанная ситуация с повреждением изоляции какого-либо прибора, то по телу человека, который замыкает цепь фаза-земля ударит током.

Но поскольку сила тока утечки не очень большая, в сравнении с номинальным током, то обычные автоматы этого не чувствуют и не отключатся. А человек в тоже время может и погибнуть при определенных условиях. УЗО, в отличии от автоматов, сразу среагирует на возникновение тока утечки и моментально разорвет цепь.

Что такое узо в электрике

Как УЗО работает без заземления (зануления)

Алгоритм работы УЗО (УДТ) без заземления уже рассмотрен выше, поэтому в данном пункте рассмотрим особенности этой работы и противоречивые мнения по надежности данной защиты.

Основной параметр УЗО — номинальный отключающий дифференциальный ток (уставка по току утечки). Ток неотпускания, когда человек уже не может самостоятельно разжать руки и отбросить провод, составляет 30 мА и выше. Поэтому для защиты человека от поражения тока, выбирают УЗО с отключающим током 10 мА или 30 мА (противопожарные УЗО имеют уставку 100 — 300 мА).

Говоря о том, что для защиты человека достаточно УЗО с отключающим током в 30 мА, нужно понимать, такая защита не идеальная при отсутствии заземления. Наличие заземления в паре с УЗО защищает человека при косвенном прикосновении — контакте с открытой проводящей частью оборудования, которая в нормальном режиме работы электроустановки не находится под напряжением, но по какой-то причине оказалась под напряжением. В этом случае до прикосновения УЗО уже сработает. Если же заземления нет, то для срабатывания УДТ ток должен пройти через коснувшегося человека. А это небезопасно, так как из-за длительного
воздействия могут произойти необратимые процессы в организме (сердце, нервная система).

Человеческое сердце работает циклично. Цикл занимает 0,75 — 1 секунду. В одном цикле около девяти фаз: фазы при которых открывается и закрывается клапаны артерий; фазы при которых идет сокращение желудочков и другие). Чувствительность сердца в разные фазы неодинаково. Самая опасная фаза длится примерно 0,2 секунды, и в этот период происходит процесс реполяризации мышц желудочков.

Мышцы сокращаются, когда их клетки воспринимают электрический импульс от головного мозга. Если ток ≈ 0,6 ампер проходит через человека и по времени перекрывает фазу реполяризации мышц желудочков, наступает фибрилляция сердца (сердце останавливается).

Опыты над животными показали, что если пропускать токи до 10 ампер в течение 0,2 секунды, и если это время не перекрывает опасную фазу, то вероятность остановки сердца невысока

Из этого вытекает важное правило — если сократить время воздействия тока, то можно снизить вероятность несчастного случая

Длительность прохождения тока через человека зависит от скорости срабатывания защитной автоматики. Время срабатывания современного УЗО порядка 0,03 — 0,05 секунд, и этого хватает, чтобы снизить вероятность прохождения тока в период опасной фазы работы сердца. Конечно это не гарантированная защита в цепи с УЗО без заземления, но даже такая защита лучше, чем ее отсутствие. Поэтому УЗО в домах с проводкой из двух проводов (фаза и ноль, отсутствие заземления) можно и нужно устанавливать.

Подводя итог, можно отметить, что УЗО без заземления работает. А все сомнительные доводы в обратном базируются на подмене или непонимании основных понятий.

Проведение работ профессиональными службами

Теоретически и практически тоже с участием специалистов, установка УЗО предполагает выполнение мероприятий по определению порога срабатывания устройства.

Инструктаж установки защитных приборов из серии УЗО всегда требует определённой последовательности монтажа. Первым элементом последовательности, как правило, выступает автоматический выключатель. Затем идут – электросчётчик, УЗО и прочие элементы сети (+)

Существуют установленные правила – своеобразный инструктаж, где отмечается вся последовательность действий в таких случаях.

Ход работ:

1. Прежде всего, от прибора отключается цепь нагрузки по фазе и нулю, для чего используется автоматический выключатель.

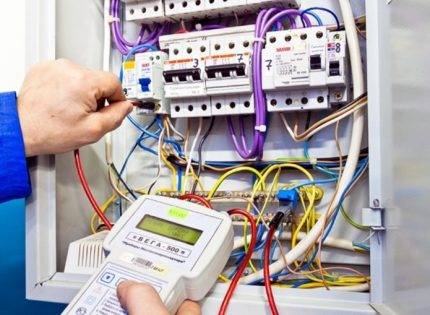

2. Далее используется схема подключения к УЗО измерительной аппаратуры и элементов регулировки (потенциометр).
3. Путем изменения сопротивления потенциометра добиваются срабатывания устройства и фиксируют показания тока на измерительном приборе.

Отмеченное значение измерительного прибора в момент срабатывания – это дифференциальный ток УЗО. Зафиксированное показание тока должно находиться в установленном диапазоне.

Если условие не выполняется, установка защитного устройства в цепь запрещается. Необходимо подобрать другой экземпляр, подходящий по параметрам.

Настройка уже установленного прибора – явление классическое для профессиональных служб. Благодаря точной настройке, выставляется оптимальная защита, что существенно отражается на общей безопасности

При подключении защитных устройств типа УЗО с заземлением, правилами предполагается также проведение работ, направленных на измерение тока утечки в границах зоны защиты прибора.

Обычно подобные мероприятия обязательны для случаев монтажа электромеханических приборов:

1. Через автомат к устройству защиты подключается нагрузка.
2. Согласно тестовой схеме к прибору подсоединяется измерительная цепь, состоящая из магазина сопротивлений и амперметра.
3. Изменяя магазин сопротивлений, добиваются срабатывания устройства и фиксируют показания амперметра.
4. Ток утечки вычисляют по формуле: Iу = I – Iа, где I – отключающий ток цепи, Iа – показания амперметра.

Полученное значение Iу не должно превышать номинальное значение дифференциального тока УЗО более чем на одну треть.

Настройка сопровождается измерениями токов различных режимов. Для измерений используются амперметры с высокой степенью точности показаний. Такую работу выполнить по силам только специалистам

Если такое превышение зафиксировано, это явный признак того, что в границах зоны защиты прибора находится дефектный участок. Для таких случаев правила ПЭУ требуют исполнения необходимых мероприятий, направленных на устранение тока утечки.

Подключаем без заземления

Как правильно подключить УЗО

Подключение УЗО в отсутствии заземления делается достаточно часто во многих квартирах и старых домах. Так как в домах старого образца обычно встречаются силовые кабеля с одной фазой и нулем, то заземление подключить нет возможности. Чтобы сделать заземление понадобится устанавливать заземляющий защитный контур по периметру здания, обязательно менять всю проводку, чтобы поместить новый кабель с «землей». Только подключение такой жилы к специальному проводнику на розетки или отдельным контактам на мощных бытовых приборах позволит сделать заземление в квартире или частном доме. Совместив такие защитные меры вместе с УЗО и автоматическим выключателем, можно обеспечить жилое здание всеми необходимыми мера для предотвращения несчастных случаев.

Однако у многих людей просто нет возможности сделать замену всей проводки в квартире, так как не сегодняшний день это дорогостоящее обновление. По этой причине устанавливается УЗО без заземления. Несмотря на то, то электрическая сеть не имеет заземления, не стоит игнорировать подключение устройства защитного отключения. Само защитное оборудование не имеет клемм для заземляющего проводника. В нем есть места для подсоединения фазы и рабочего нуля. Так как это устройство имеет совершенно другое назначение, то для него нет необходимости делать отдельные точки для заземления.

Схема подключения двухполюсного УЗО

Подключенное УЗО в отсутствии заземления, рассчитывают на то, что оно будет отключать подачу электроэнергии в сеть при изменении потенциалов входящего и исходящего тока. Потому, если в доме нет заземляющей конструкции и не проведен трехжильный провод, также нет причин отказываться от подключения других типов защитного оборудования. Желательно одновременно устанавливать устройство защитного отключения и автоматический выключатель. Последний прибор позволит предотвратить в квартире или частном доме короткое замыкание при повреждении кабеля, а также уберечь перегорание бытовой техники при скачках напряжения в электрической сети. От такого УЗО уберечь и предупредить не может. Оно предназначено для предотвращения утечки переменного тока в цепи.

Согласно Правилам устройства электроустановок (ПУЭ), нельзя применять УЗО, которые реагируют на дифференциальный ток в трехфазных цепях на четыре провода (заземление объединено с рабочим нулем). Если делать монтаж устройства защитного отключения на всю электрическую сеть, то такая схема будет более простая. При подключении УЗО без заземления обязательно нужно знать параметры силового кабеля, который проложен в частном доме или квартире, а также суммарное значение силы тока, рассчитывая одновременное подключение всех бытовых приборов к сети.

Обычно схема монтажа защитного оборудования предусматривает последовательное подключение всех элементов. Даже если в новой схеме будут внесены изменения с добавлением нового источника или элемента, последовательность не должна быть нарушена. В таком случае, он просто будет подсоединен на соответствующем участке электрической цепи. При однофазной электрической проводке, в которой нет заземляющей жилы, устройство защитного отключения должно размещаться перед распределительным щитком и перед счетчиком энергоснабжения. Затем идут автоматические выключатели (если их больше одного) и выравниватель напряжения. При соблюдении такой схемы можно осуществить полный контроль всей проводки в доме, а не отдельного ее ответвления.

Для отдельных веток с мощным электрическим оборудованием устанавливаются автоматические выключатели, которые будут реагировать на высокое напряжение, не отключая электроснабжение по всему дому. Самая распространенная схема при подключении УЗО является та, которая предназначена для однофазного силового кабеля с напряжением на 220 вольт. Если же у хозяев есть желание поставить менее мощное защитное оборудование на каждую линию с мощной техникой, то такая схема будет иметь несколько другой вид. Так рекомендуется делать подключения отдельно для ванной комнаты, гаража или мастерской, подвала, а также для кухни. Нередко бывают большие студийные кухни, где к цепи подсоединяют одновременно достаточно много электрических приборов. В такой ситуации целесообразно разделить жилой дом и прилегающие помещения на отдельные участки с потреблением электроэнергии, обеспечив каждому независимую защиту.

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

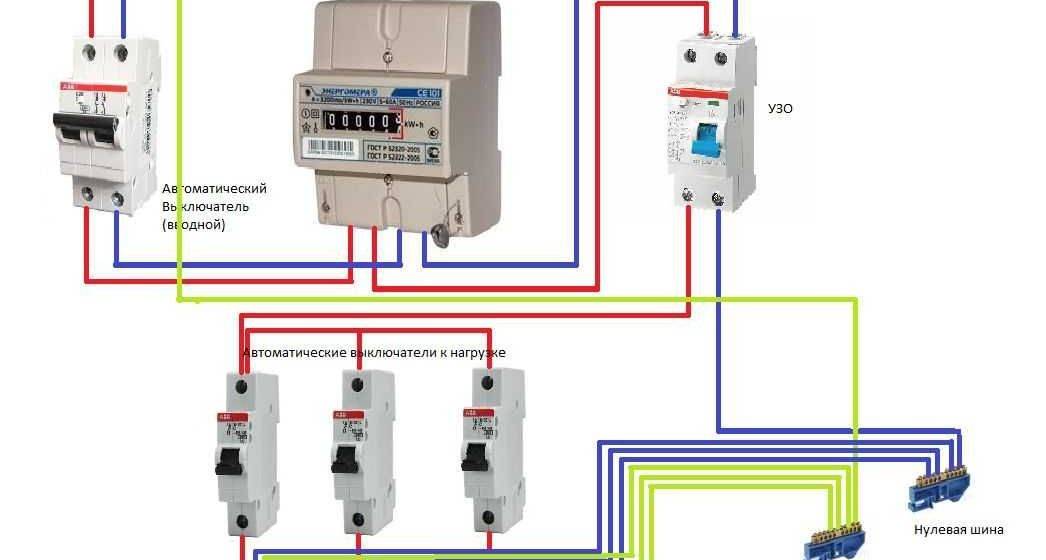

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

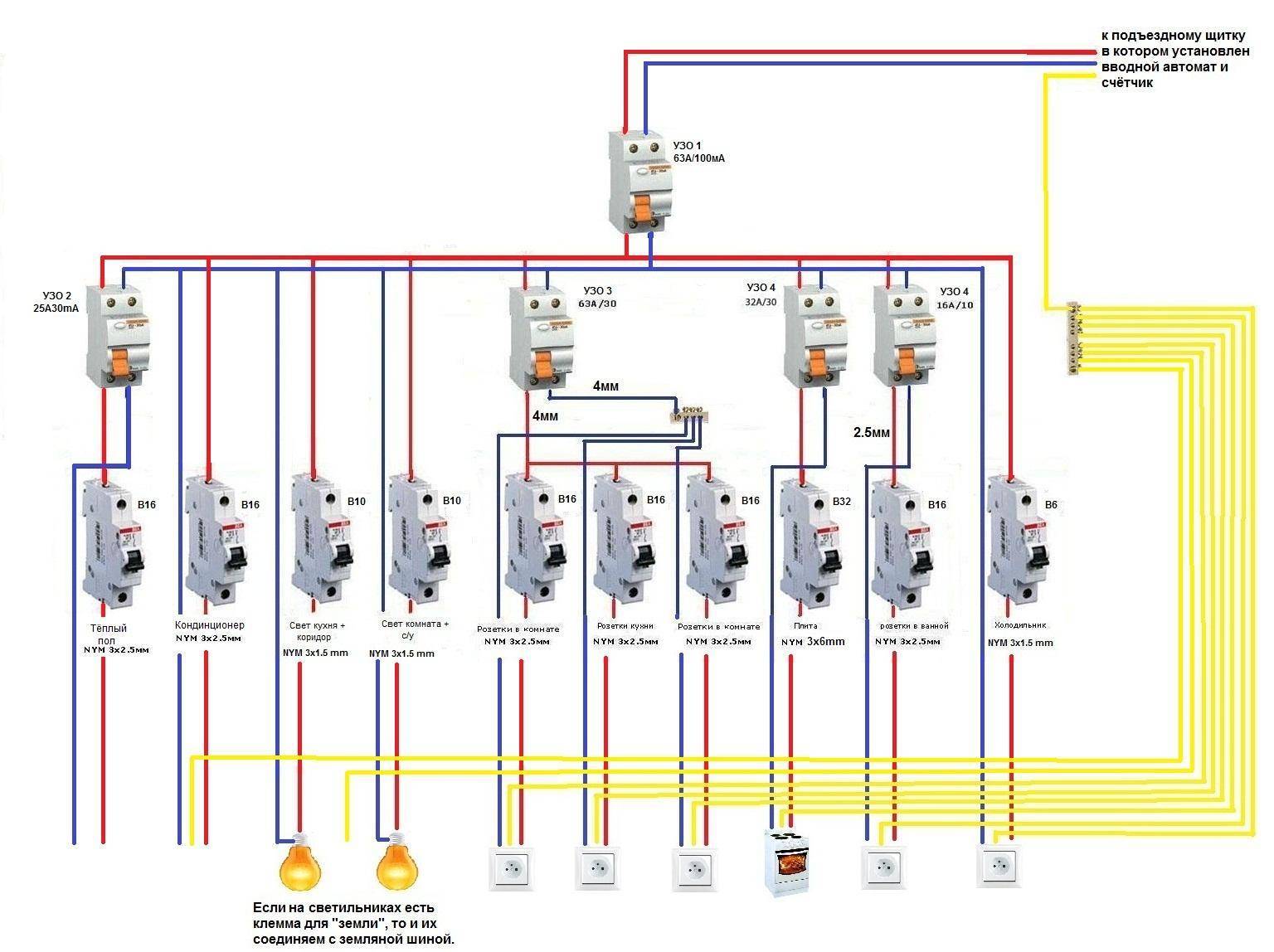

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

https://youtube.com/watch?v=EQs-iqz-kAE

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

УЗО-ДМ

На сегодняшний день такой тип бытовых защитных устройств (дифференциальных механических) является самым распространенным. Любое УЗО-ДМ (которое как раз из-за распространенности принято называть просто УЗО) работает по принципу:

1. В фазном и нулевом проводниках токи без утечки возбуждают в ферритовом кольце магнитные потоки Ф1 и Ф2, которые равны по величине, но имеют противоположную направленность (возбуждение происходит согласно Правилу Буравчика, известного каждому по школьной программе физики). В результате эти потоки подавляют друг друга, а результирующий магнитный поток в сердечнике становится равным нулю. И ЭДС вторичной обмотки, намотанной на феррит, также равна 0.
2. Если появляется утечка (допустим при прикосновении к неисправной электроустановке), один из токов становится больше, а в феррите появляется магнитный поток, наводящий ЭДС во вторичной обмотке.
3. Под током, идущим со вторичной обмотки, электромагнит тянет защелку контрактуры размыкателя, после чего размыкаются под действием пружины контакты.
4. Работоспособность УЗО проверяется использованием кнопки «тест», создающей искусственно дисбаланс токов в устройстве. После проверочного срабатывания УЗО возвращается в исходное положение кнопкой самофиксации.

Важно: Кнопкой «тест» нужно проверять установленное УЗО ежемесячно, а также при каждом случае повторного включения
