Устройство и установка выключателя с подсветкой

Полезные советы

  1. Заранее просчитайте нужное (достаточное) сечение и длину проводов в зависимости от мощности источников света. Сечение не может быть меньше, чем полтора квадратных миллиметра.
  2. Рекомендуется кроме распределительной коробочки также приобрести дополнительное защитное устройство, которое будет предохранять от коротких замыканий и перегрузок в электросети.
  3. Выбирайте клеммные выключатели, а не со вкручивающимися винтами, так как первый вариант соединения является более прочным и долговечным: винты нужно будет через некоторое время подкрутить.
  4. Регулировать освещенность при помощи одноклавишного устройства можно! Но для этого приобретается и устанавливается дополнительное оборудование — так называемый диммер.
  5. Если вы будете устанавливать подобную конструкцию для освещения ванной или другого влажного места, ни в коем случае не монтируйте выключатель внутри помещения.
  6. Замечание: если выключатель модульный, тогда возле входной клеммы всегда есть еще одна. Эти две клеммы между собой нужно соединить отдельным проводом.
  7. Все подключения и присоединения категорически запрещено проводить вне специальных распределительных коробок. А в случае с усложненными окружающими условиями нужно сделать дополнительную защиту (например, от воды, влажности, попадания других твердых и жидких веществ).
  8. Если вы устанавливаете выключатель, например, для туалета, то одна из клавиш может включать свет в этой комнате, а другая — вытяжку.

Подключить выключатель, регулирующий свет двумя клавишами, несложно, если в точности соблюдать данные выше инструкции. Прочитайте сначала все указания и полезные советы, чтобы ничего не упустить, тогда все получится!

Как подключить выключатель с подсветкой

Принцип работы выключателя Принцип работы устройства основан на законах Ома. Электрический ток течет по пути самого малого сопротивления при параллельном подключении линий с разным сопротивлением.

Схема подключения имеет одинаково высокое сопротивление независимо от разновидности используемого индикатора – неоновая лампочка или светодиод. Этот показатель обеспечивает ограничительный резистор.

Куда подводить провода

Перед тем как приступать к установке выключателя с индикатором, важно разобраться в конструкции. Для этого рекомендуется снять клавиши

Чаще всего они фиксируются к корпусу при помощи штырьков или защелки.

Под клавишами можно увидеть клеммы, предназначенные для подключения проводов. Почти всегда они визуально представляют собой небольшие медные площадки с винтами.

Чтобы подключить провода, их конец необходимо избавить от изоляционного слоя и зачистить провод, провести его под винт и контактную пластину, при помощи первого надежно зафиксировать. Затягивать следует с усилием, но главное не перестараться, конструкция довольно хрупкая. Спустя время качество соединения лучше проверить повторно и снова подтянуть, поскольку под винтом медь незначительно поддается.

Подключение выключателя света с одной клавишей с подсветкой

Схема присоединения подсветки к сети Схема подключения чрезвычайно проста – от щитка на светильник подается напрямую ноль, а на одну из клемм выключателя заводится фаза. От второй клеммы провод подается на вывод осветительного прибора.

Реализовать эту схему просто и быстро. Количество клемм зависит от количества клавиш в выключателе. На одинарной конструкции имеется всего 2 клеммы, а подрозетник должен быть оснащен двумя проводками. Запутаться попросту невозможно. Требуется один провод заводить под клемму от щитка, а второй от осветительного прибора. Где и какой, не имеет значения.

Как подключить выключатель с двумя клавишами и подсветкой

Схема включения двойной модели с подсветкой Схема подключения данной электрической конструкции мало чем отличается от предыдущей. В подрозетник выводится трехжильный провод. Две жилы предназначены для группы осветительных приборов, а одна для поступления питания. На этом все отличия заканчиваются.

В реализации способ немного сложнее, поскольку нужно найти фазную жилу и подключить к требуемому гнезду. Двойной выключатель оснащен тремя контактами для подключения. Фаза чаще всего выведена коричневым или красным цветом, а от осветительного прибора окрас проводов может быть одинаковым. Перед подключением проверяется наличие фазного напряжения, при необходимости провод маркируется.

Особенности подключения

Прежде чем подключить выключатель с подсветкой, необходимо убедиться, что управляемый им светильник не оборудован пуско-регулирующим аппаратом (ПРА). Такие аппараты присутствуют в устройствах для газоразрядных ламп, из которых в быту наиболее популярными являются люминесцентные (лампы дневного света).

Если подключить выключатель с подсветкой к светильнику с ПРА, происходит следующее: протекающий в цепи небольшой ток постепенно заряжает конденсатор ПРА. А он время от времени инициирует зажигание лампы, так что та вспыхивает. Такое мигание будет происходить постоянно, поэтому от индикации придется отказаться. Решить данную проблему поможет только установка параллельно лампе резистора с тем же сопротивлением, что и в цепочке подсветки.

Лучше всего выключатели с подсветкой работают с лампами накаливания — как обычными, так и галогенными.

Схемы подключения с подсветкой

В подключении выключателя ничего особенного нет, выполняется оно по стандартной схеме:

  1. При помощи индикатора фазы (прибор похож на отвертку с лампочкой) определяется фазный провод — именно к нему нужно подсоединять выключатель.
  2. Линия, на которой будут проводиться работы, обесточивается.
  3. В имеющемся в стене углублении фиксируется коробка.
  4. В коробку устанавливается внутренняя часть, которая при этом подключается к проводам. К фазе нужно подключать контакт, помеченный литерой «L», управляемые цепи (светильники) подключают к контактам «L1», «L2» и т.д.
  5. Далее устанавливается клавиша и выключателем можно пользоваться. Многие модели оснащаются пластиной, которая защищает от загрязнений пальцами область стены вокруг выключателя. Если такая пластина в комплекте имеется, ее нужно установить согласно инструкции.

Любой выключатель обязательно нужно устанавливать в разрыв фазы. При установке в разрыв нулевого провода он также будет отключать освещение, но в этом случае светильник даже в выключенном состоянии будет находиться под напряжением, что может привести к электротравме пользователя при замене лампы.

Можно сделать подсветку самостоятельно и оборудовать ею обычный выключатель. Индикаторная цепочка может быть собрана из следующих компонентов:

  • светодиод АЛ-307 (горит красным светом);
  • резистор сопротивлением не менее 100 кОм и рассчитанный на мощность как минимум в 1 Вт;
  • диод КД-521 (защищает светодиод от пробоя обратным напряжением).

Нужно учесть, что приведенное сопротивление резистора является ориентировочным. Его желательно точно рассчитать, ведь величина протекающего в цепи тока будет зависеть еще и от сопротивлений самого индикатора и основного светильника. Если же взять резистор «на глазок», то при значительном сопротивлении светильника может получиться так, что светодиод будет светиться еле-еле.

При расчете сопротивления резистора нужно учитывать следующее:

  • для свечения светодиода требуется ток в 2 мА и напряжение в 1,5 – 2 В;
  • для свечения неоновой лампы требуется ток в 0,1 мА и напряжение в 40 – 80 В.

Сопротивление управляемого выключателем светильника можно определить мультиметром или при помощи специальных таблиц. Кроме того, на многих интернет-сайтах размещены онлайн-калькуляторы, с помощью которых можно подобрать резистор для различных индикатора и светильника.

Значение сопротивления на резисторе не всегда прописывается цифрами — оно может кодироваться цветовой маркировкой. Расшифровку цветовой комбинации можно найти в специальных таблицах — они опубликованы в Сети.

Подключения проходного выключателя с одной клавишей

Подсветка потребляет мизерный объем электроэнергии — примерно 1 кВт*ч в месяц. Но ее можно сделать еще более экономичной. Для этого в качестве ограничителя тока следует применить конденсатор емкостью 1 мкФ. При такой схеме резистор должен иметь сопротивление 100 – 500 Ом — он включается последовательно с конденсатором и служит для ограничения тока его заряда.

Минус такого решения состоит в том, что конденсатор имеет большие размеры и не в любой выключатель может поместиться.

Клавиша обычного выключателя, в отличие от устройства с подсветкой, изготавливается из непрозрачного пластика и чтобы самодельная подсветка была видимой, в ней нужно просверлить отверстие. Для предотвращения попадания внутрь пыли его можно замазать силиконом.

Устройство

Подключение выключателя с подсветкой — несложная процедура, но стоит знать, как выбрать качественную модель или как переделать то, что уже есть в наличии. Подсветка в выключателе обычно представляет собой последовательное соединение светодиода/неоновой лампы с сопротивлением. Эта небольшая цепь включена параллельно контакту выключателя. Получается, вне зависимости от того, включен свет или выключен, эта цепь все время под напряжением.

При таком подключении, когда освещение выключено, создается следующая цепь: фаза идет через токоограничивающий резистор, протекает через светодиод или неоновую лампу, через клеммы подключения попадает на лампочку, через нить накаливания — на нейтраль. То есть, подсветка включена.

При включенном выключателе, цепь подсветки шунтируется замкнутым контактом, сопротивление которого значительно меньше. Ток через подсветку почти не течет, она не горит (может гореть в треть или четверть «накала»).

Принцип работы подсветки в выключателе

Как уже говорили, последовательно со светодиодом или неоновой лампой в выключателе установлен токоограничивающий резистор (сопротивление). Его задача, снизить ток до приемлемого значения. Так как для светодиодов и для неоновых ламп требуется разная величина тока, то и резисторы ставят разного номинала:

  • для неонок 0,5-1 МОм и рассеиваемая мощность 0,25 Вт:
  • для светодиодов — 100-150 кОм, рассеиваемая мощность — 1 Вт.

Но подключение светодиодной подсветки только через резистор — не самый лучший вариант. Во-первых, резистор сильно греется. Во-вторых, при таком подключении есть вероятность, что через цепь может потечь обратный ток. Это может привести к пробою светоида. В-третьих, в моделях со светодиодной подсветкой, потребление электроэнергии одного выключателя может превышать 300 Вт в месяц. Вроде и немного, но если подсветка на каждой клавише каждого выключателя… Существуют более экономичные и безопасные схемы подсветки клавиш выключателя.

С диодом

Прежде всего стоит решить проблему обратного тока. Обратный ток грозит пробоем светодиода, то есть подсветка будет нерабочей. Решается эта проблема очень просто — установкой диода параллельно с LED элементом.

Вариант подсветки в электровыключателе

При такой схеме рассеиваемая мощность резистора — не менее 1 Вт, сопротивление 100-150 кОм. Диод подбирается с параметрами, аналогичными параметрам светодиода. Например, для AL307 подходит КД521 или аналоги. Недостаток схемы все тот же: греется резистор и подсветка «тянет» немало энергии.

С конденсатором: для экономии электроэнергии

Чтобы решить проблему греющегося резистора и снизить затраты на подсветку, в цепь добавляют конденсатор. Параметры резистора тоже меняют, так как теперь он ограничивает заряд конденсатора. Схема выглядит следующим образом.

Схема подсветки клавиш выключателя с конденсатором

Параметры резистора — 100-500 ОМ, параметры конденсатора — 1 мF, 300 В. Параметры резистора подбираются экспериментально. Еще, в данной схеме можно вместо обычного диода, поставить второй LED-элемент. Например, на вторую клавишу или с противоположной стороны корпуса.

Подобная схема практически не «тянет» электричество. Месячный расход — порядка 50 Вт. Но поместить конденсатор в небольшое пространство корпуса порой проблематично. И работа со светодиодными и энергосберегающими лампами все равно не гарантирована.

Выключатель с подсветкой своими руками

Цепь подсветки можно собрать и установить самостоятельно. Особенно это актуально для выключателей старого образца – у них подсвечивающие цепочки отсутствуют, но есть достаточно места внутри для размещения элементов и достаточно площади на фронтальной панели для установки лампочки. На современных выключателях возникает проблема поиска места для установки светового излучателя, поэтому во многих случаях проще купить соответствующий аппарат. Но бывает сложно приобрести, например, трехклавишный включатель с подсветкой. Или нужен двойной выключатель с индикацией на каждую пару контактов. Поэтому цепь освещения придется делать самостоятельно.

Трехклавишный включатель с самодельной индикацией.

В основном проблема создания цепочки подсвечивания сводится к выбору схемы, расчету и подбору балласта.

Если выбрана схема с гасящим резистором, то он рассчитывается так:

  1. Определяется падение напряжения на балласте Uбал=Uсети-Uлампы. На открытом светодиоде упадет не более 3 вольт, поэтому для практических расчетов можно принять, что к резистору приложится все сетевое напряжение Uбал=310 вольт (надо брать амплитудное, а не действующее значение в 220 вольт). Для неоновой лампы надо руководствоваться напряжением зажигания, а оно составляет от десятков до сотен вольт. Если этот параметр для конкретной лампы неизвестен, надо задаться напряжением 150 вольт, и на гасящем элементе упадет Uбал=310-150=160 вольт.
  2. Выбирается рабочий ток излучающего элемента. Для светодиода можно выбрать Iраб=1..3 мА, для неонки – Iраб=0,5..1 мА.
  3. Сопротивление балласта будет равно Rбал=Uсети/Iраб. Если ток в миллиамперах, то сопротивление будет в килоомах.
  4. Мощность балластного резистора Pбал=Uбал*Iраб. Если в схеме не применен дополнительный диод, полученное значение можно разделить на два.

Если в качестве элемента гашения напряжения выбран конденсатор, то расчет производится по формуле С=4,45*Iраб/(U-Uд), где:

  • С – необходимая емкость в мкФ;
  • Iраб – рабочий ток светодиода;
  • U-Uд – разница между напряжением питания и падением напряжения на светоизлучающем элементе (напряжением зажигания неоновой лампы).

Выбирается ближайший стандартный номинал конденсатора. Желательно округлять в меньшую сторону, но следить, чтобы рабочий ток чрезмерно не уменьшился. В качестве диода можно применить любой полупроводниковый прибор) на обратное напряжение не менее 400 В (ток не играет решающего значения). Можно подобрать подходящий по габаритам из серии 1N400X.

Дальше надо просверлить отверстие в выбранном месте панели выключателя, вклеить светоэлемент, собрать цепочку индикации, подсоединить ее к клеммам коммутационного аппарата. После этого можно подключить выключатель с установленным индикатором на место и опробовать работу подсветки.

Подключение двухклавишного выключателя

Перед тем как выполнять подключение нужно сначала зачистить концы проводов на 1-1,5 сантиметра для обеспечения хорошего контакта с клеммами. Если провода мощные, многожильные – на этом этапе нужно отпрессовать их концы.

К выключателю с двумя клавишами должно подходить три провода. Один из них входной — фазный, а два остальных выходные, которые и будут подавать напряжение непосредственно на сам светильник.

Нейтральный провод и заземление, как уже упоминалось, присоединяются напрямую к источнику света (к лампочкам, точнее к их контактам).

После этого нужно отыскать фазный провод и вход под него(он, в отличие от выходов, один). Посмотрите на выключатель, предварительно освобожденный от верхнего кожуха. На нем должна быть нарисована хотя бы одна стрелочка. Она обычно указывает откуда и куда будет идти фаза. Возле основания стрелочки у провода-фазы должен быть вход.

Как правило, в таких выключателях клеммы для входа фазы обозначены символом «L», в свою очередь клеммы для выходных кабелей обозначены символами в виде стрелок.

Чтобы точно найти фазу, используйте специальное устройство. А если его нет, можно определить это экспериментальным путем, подключив на время люстру или светильник.

Итак, нужно поочередно плоскогубцами соединять попарно (не одновременно!) один провод с двумя другими. То есть вы выбираете один провод и подводите его сначала к одному из оставшихся, потом – к другому. Вот этот провод, от которого будет загораться то одна, то другая группа ламп (светильников), и является фазой.

Когда фаза найдена, ее можно подключать ко входу выключателя (это первый провод, который идет к выключателю), а два других провода – к двум клеммам-выходам соответственно (это – второй и третий провода, которые идут к выключателю). Далее останется только заизолировать опасные места на проводах и вставить конструкцию в подрозетник, который следует прикрутить на место, заранее для этого подготовленное.

После останется только установить фурнитуру и можно проверять устройство в работе.

Что бы лучше понимать схему подключения, предлагаем посмотреть видео ниже, в котором подробно рассказана и на примерах показана схема подключения двухклавишного выключателя:

Расчет сечения кабеля по мощности: практические советы от профессионалов

Расчет электрического тока по мощности: формулы, онлайн расчет, выбор автомата

«Страшилки» и мифы о выключателе с подсветкой

Чтобы понять так называемую «проблему», рассмотрим различные типы индикации. Она бывает неоновой и светодиодной. Принципиальной разницы в энергопотреблении нет, обе схемы расходуют не более 1 Вт мощности. Неонки бывают двух цветов: оранжевый (красный) или зеленый, в зависимости от газа в колбе. Светодиод может быть любого цвета, хоть динамически меняющий оттенок (RGB).

Теперь о мифах:

  1. Дополнительное потребление электроэнергии. Отчасти это утверждение верно. Светодиодная схема подсветки расходует около 1 Вт энергии. За месяц набегает 0.5–0.7 киловатт/часов. То есть, пару рублей за комфорт (с каждого выключателя) заплатить придется. Аналогичные затраты у неоновой лампы. Там энергия расходуется в основном на ограничительный резистор.
  2. «Установили подсветку — теперь в темноте горят выключенные лампы!» И это правда. Лампы старого образца (накаливания и галогенки) исправно гаснут при выключении. Но ими уже никто не пользуется. Проблема касается экономных люминесцентных газоразрядных ламп (они периодически вспыхивают), и светодиодных светильников с недорогой схемой управления (слабое свечение).

Первый вариант постепенно становится неактуальным.

LED светильники постоянно дешевеют, единственное преимущество экономок (цена) теряется. Что касается светодиодных ламп — можно купить более дорогие экземпляры, с диммируемым блоком питания. Такие лампы могут менять яркость свечения при подключении через регулятор: так называемый «диммер». Заодно в блоке питания решен вопрос с паразитным свечением, если применяется выключатель с подсветкой.

Информация об этом есть в инструкции к светильнику.

Если с первым мифом (дополнительный расход энергии) надо смириться: вы просто платите небольшую сумму за удобство, то вторая «проблема» имеет несколько путей решения. Об этом вы узнаете из нашего материала.

Автоматические выключатели для систем освещения

Несмотря на то, что установка автоматического выключателя для питания световых точек практически не применяется, для экономии оборудования такое подключение допустимо. В этом случае, на щитке питания выделяется отдельная группа «автоматов», на которые напрямую заведена осветительная сеть. Подключение производится по стандартной схеме: контакты размыкают фазу.

Не рекомендуется установка автоматических выключателей для освещения рядом с иными «автоматами».

Иначе при выключении света, можно ошибочно обесточить важный узел. Если есть возможность, такие выключатели размещаются в отдельном щитке.

Преимущество способа: автоматы рассчитаны на более высокую нагрузку, и сразу включают в себя функции защиты. Надежность таких устройств выше, в сравнении с бытовыми выключателями. Недостаток — при использовании в жилом помещении такой коммутатор выглядит не эстетично.

Правила подключения

Независимо от вида, установка выключателя с подсветкой происходит одинаково. Отличия лишь в паре нюансов.

Установка одинарного выключателя

Проще всего выполнить подключение одноклавишного (одинарного) выключателя с подсветкой. В первую очередь необходимо отключить электроэнергию и снять старый выключатель.

Для этого:

С помощью плоской отвертки снять клавишу

Осторожно убрать декоративную накладку. Открутить винты, соединяющие устройство с подрозетником

Вытащить его. Ослабить крепления, отсоединить провода.. По окончании манипуляций на руках остается внутренность демонтированного выключателя

Ее выбрасывают или используют в качестве запасных деталей

По окончании манипуляций на руках остается внутренность демонтированного выключателя. Ее выбрасывают или используют в качестве запасных деталей.

Чтобы поставить новый выключатель света с индикатором/подсветкой, необходимо повторить перечисленные действия, только в обратном порядке:

  1. Вставить «внутренности» в подрозетник, не забывая прикрепить провода к контактам выключателя.
  2. Вкрутить болты.
  3. Установить декоративную рамку.
  4. Вставить клавишу.
  5. Включить электроэнергию для проверки правильности монтажа и подключения. Если работа сделана правильно, диод в подсветке засветится.

Монтаж и подключение выключателей с несколькими клавишами

Подключение двойного или тройного выключателя с подсветкой проводится примерно так же. Для установки конструкции с двумя клавишами понадобятся отвертка, бокорезы, наконечники и индикатор, с помощью которого определяют фазу.

Работа проводится так:

Как и в предыдущем случае, в первую очередь необходимо обесточить квартиру/дом. Далее начинается демонтаж старого устройства. Снять клавиши и открутить винты. В подрозетнике останется три проводка. Один — приходящее питание, еще два — питание, уходящее к осветительному прибору. Теперь, используя индикаторную отвертку, необходимо найти фазный провод, пометить его или просто запомнить

Действовать нужно крайне осторожно, потому что этот этап требует наличия напряжения в сети. Обесточить сеть

Провода зачистить от изоляции. Взять новое устройство. В нем есть три контактные группы и пара проводов, идущих от подсветки. С помощью измерительного прибора определить положение «Выкл.»

Обычно на проводках, исходящих от светодиода, есть специальные контактные пластины для винтов. Винт нужно открутить, приставить к пластинке и закрутить назад. Повторить действие для остальных контактов. Фазный провод прикрепить к пластине, расположенной отдельно от остальных, винтом. Провод, идущий к люстре, соединить с контактом и закрепить. Последний провод закрепить под контакт, на котором нет пластин. Проверить правильность подключения. Вставить внутреннюю часть выключателя в монтажную коробку. Закрепить винты. Установить на прежнее место клавиши.

По окончании монтажа подключить электроэнергию и проверить работоспособность устройства.

При необходимости в управлении источником света с разных мест следует установить проходной/перекидной выключатель. Его основное отличие от классических моделей — наличие подвижного контакта. Если нажать клавишу включение/выключение, он перекинется с одного контакта на другой, запуская работу второй цепи.

Подключение проходного выключателя с подсветкой

Схема подключения проходного выключателя предельно проста. Два отдельных устройства устанавливаются с двух сторон цепи.

Для этого понадобится проложить трехжильный кабель к одному и к другому. При включении первого выключателя цепь замкнется, и лампа будет гореть. При включении второго свет отключится.

Подключение двухклавишного выключателя

Перед тем как выполнять подключение нужно сначала зачистить концы проводов на 1-1,5 сантиметра для обеспечения хорошего контакта с клеммами. Если провода мощные, многожильные – на этом этапе нужно отпрессовать их концы.

К выключателю с двумя клавишами должно подходить три провода. Один из них входной — фазный, а два остальных выходные, которые и будут подавать напряжение непосредственно на сам светильник.

Нейтральный провод и заземление, как уже упоминалось, присоединяются напрямую к источнику света (к лампочкам, точнее к их контактам).

После этого нужно отыскать фазный провод и вход под него(он, в отличие от выходов, один). Посмотрите на выключатель, предварительно освобожденный от верхнего кожуха. На нем должна быть нарисована хотя бы одна стрелочка. Она обычно указывает откуда и куда будет идти фаза. Возле основания стрелочки у провода-фазы должен быть вход.

Как правило, в таких выключателях клеммы для входа фазы обозначены символом «L», в свою очередь клеммы для выходных кабелей обозначены символами в виде стрелок.

Чтобы точно найти фазу, используйте специальное устройство. А если его нет, можно определить это экспериментальным путем, подключив на время люстру или светильник.

Итак, нужно поочередно плоскогубцами соединять попарно (не одновременно!) один провод с двумя другими. То есть вы выбираете один провод и подводите его сначала к одному из оставшихся, потом – к другому. Вот этот провод, от которого будет загораться то одна, то другая группа ламп (светильников), и является фазой.

Когда фаза найдена, ее можно подключать ко входу выключателя (это первый провод, который идет к выключателю), а два других провода – к двум клеммам-выходам соответственно (это – второй и третий провода, которые идут к выключателю). Далее останется только заизолировать опасные места на проводах и вставить конструкцию в подрозетник, который следует прикрутить на место, заранее для этого подготовленное.

После останется только установить фурнитуру и можно проверять устройство в работе.

Что бы лучше понимать схему подключения, предлагаем посмотреть видео ниже, в котором подробно рассказана и на примерах показана схема подключения двухклавишного выключателя:

Расчет сечения кабеля по мощности: практические советы от профессионалов

Расчет электрического тока по мощности: формулы, онлайн расчет, выбор автомата

Подготовительные работы

Во время работ с электрикой нужно соблюдать предельную точность и осторожность, поэтому все материалы и инструменты, нужные для работы, должны быть приготовлены и куплены заранее:

  • отвертка плоская и крестовая;
  • плоскогубцы;
  • бокорезы;
  • изоляционная лента;
  • хороший строительный нож с острым лезвием (для зачистки концов проводов);
  • для обжима удобнее использовать специальный инструмент – обжимник (он не является обязательным, если провода не многожильные);
  • выключатель;
  • провода.

Чрезвычайно важно (особенно для непрофессионалов) заранее и правильно изобразить схему для подключения и проложить проводку

В схему должны входить такие три провода:

  1. Заземляющий провод (выводится на источник света, обозначается на схеме как “0” или с помощью стрелочки, указывающей вниз).
  2. Нейтральный провод (выводится также на источник света, обозначается буквой “N”).
  3. Фаза – провод, находящийся под напряжением, который при включении должен обеспечивать лампочки питанием (клеммы под фазный провод обозначаются латинской буквой “L”).

Осуществите прокладку проводки можно одним из двух возможных способов: открытым или закрытым. Для первого понадобятся дополнительные материалы – гофротрубы или штробы, для второго – нужно продолбить канавки в стенах.

Обратите внимание, что прокладывание проводки делают перед оштукатуриванием стен и потолка. Это значит, что только после прокладки всех проводов и достаточной их изоляции можно приступать к отделочным работам

Для проделывания небольшого углубления под выключатель придется также воспользоваться зубилом и молотком (это необязательно, если выключатель будет устанавливаться на старом месте).

Что такое УЗО в электрике: разновидности, принцип работы

Как подключить проходной выключатель: схемы подключения

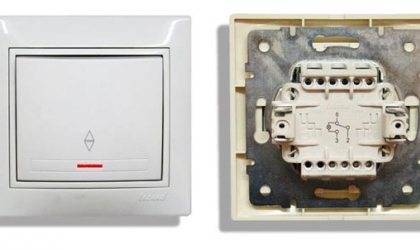

Устройство выключателя с подсветкой

Устройство выключателя с подсветкой Подключение выключателя, оснащенного индикаторной подсветкой, как правило, не вызывает сложностей. Достаточно выбрать качественную модель или модернизировать уже приобретенную.

Подсветка в устройстве представляет собой последовательно соединенные друг с другом неоновые лампы или светодиоды с сопротивлением. Эта цепь небольших размеров подключена параллельно контакту выключателя. Цепь всегда находится под напряжением, независимо от того, включен свет или выключен.

Если выключатель включен, цвет подсветки замыкается контактом, который характеризуется меньшим напряжением. Через подсветку ток практически не протекает, следовательно, она не горит.

Последовательно с неоновой лампой или светодиодом в переключателе подключен токоограничивающий резистор. Его устанавливают с целью снизить ток до оптимальных параметров. Для светодиодов и неоновых ламп требуется разная сила тока, поэтому резисторы устанавливают разных номиналов.

  • Для неоновых лампочек – 0,5-1 Мом, рассеиваемая мощность – 0,25 Вт.
  • Для светодиодов – 100-150 кОм, минимальные показатели рассеиваемой мощности – 1 Вт.

С диодом

Схема подсветки с диодом и с неоновой лампой Первым делом требуется решить проблему течения обратного тока. Устранить ее просто – необходимо установить диод параллельно LED-элементу.

Если подключить устройство по заданной схеме, показатели рассеиваемой мощности резистора не превысит 1 Вт, сопротивление будет колебаться в пределах 100-150 кОм.

Важно правильно выбрать диод, который по своим техническим характеристикам будет аналогичен параметрам светодиодной лампочки. Такая схема, несмотря на простоту реализации и производительность, имеет недостаток – подсветка потребляет немалое количество электроэнергии, а резистор греется

Такая схема, несмотря на простоту реализации и производительность, имеет недостаток – подсветка потребляет немалое количество электроэнергии, а резистор греется.

Выключатель с подсветкой такого типа совместим, и будет корректно работать с лампами накаливания. Если говорить об экономичных видах и светодиодных люстрах, то работа будет наблюдаться с перебоями.

Для экономии электроэнергии с конденсатором

Схема подсветки на светодиоде и конденсаторе Чтобы исключить проблему перегрева резистора, а также снизить количество потребляемой энергии, цепь дополнительно оснащают конденсатором. Параметры резистора при этом тоже претерпевают изменения, поскольку его задача – ограничить заряд конденсатора.

Величина резистора будет колебаться в пределах 100-500 АМ, а параметры конденсатора – 1 мF, 300 В. Величины резистора устанавливаются экспериментальным путем.

Преимущество такой схемы заключается в том, что она практически не потребляет электроэнергии. Месячный объем потребления около 50 Вт. Однако поместить конденсатор в весьма ограниченном пространстве достаточно проблематично. Также схема не гарантирует бесперебойной работы с энергосберегающими и светодиодными лампами.

Подключения разных типов подсветки

Существует два основных способа подсвечивания выключателей. При использовании неоновой лампы можно самостоятельно создать схему подключения. Кроме газоразрядной малогабаритной лампы потребуется резистор мощностью 0,25 Вт и сопротивлением 220 кОм. Готовая схема размещается внутри выключателя. Чтобы свет лампы был виден, просверливают специальные отверстия. Если клавиша достаточно прозрачная, то можно обойтись и без сверления. Схема подключается параллельно, без дополнительных проводов. При отключенном приборе, питание схемы производится через лампу, установленную в светильнике. Неоновая лампа потребляет слишком мало тока, поэтому осветительная лампа не загорается. При включении, наоборот, индикатор выключается, а лампа загорается.

Более современным вариантом считается светодиодная подсветка. В схему, кроме светодиода входит диод, подключаемый к нему встречно-параллельно. Это связано с полярностью светодиодного индикатора, когда положительная полуволна обеспечивает его открытие и свечение. Отрицательная полуволна при закрытии создает напряжение, существенно превышающее допустимые нормы и сравнимое с напряжением сети.

При включении в цепь диода отрицательная полуволна срезается, и светодиод продолжает работать в нормальном режиме. Если не обеспечено встречное включение, произойдет мгновенное перегорание светодиода.

Таким образом, схема выключателя с подсветкой может использоваться в разных вариантах. Обычно она используется для переоборудования обычных выключателей. При замене используются уже готовые приборы, приобретаемые в торговой сети и устанавливаемые по стандартной схеме.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
