Мультиметр dt830b инструкция по применению

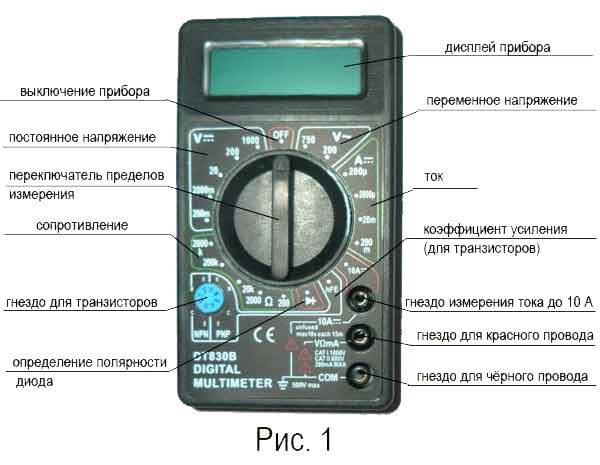

Внешний вид прибора

Аппарат продолжает серию традиционных аналоговых тестеров, которые позволяли пользователям с разной степенью точности фиксировать показатели напряжения и силы тока. К отличиям данного устройства можно отнести цифровой способ представления данных и возможность работы с несколькими параметрами. Эти особенности как раз и обусловили форм-фактор и характер реализации элементов управления прибором. Начинка надежно и компактно заключена в небольшой корпус, на поверхности которого центральное место занимает переключатель. Рядовые пользователи описание мультиметра DT-830B сводят к таким характеристикам, как портативность, эргономичность и производительность. Собственно, массивная 20-позиционная ручка переключения режимов с параметрами хоть и является несколько устаревшим элементом в оснащении цифровых тестеров, но именно благодаря ее функции достигается комфортность физического обращения. Вокруг переключателя располагаются значки с указанием режимов работы, что также добавляет удобства, особенно неопытным пользователям. Цифровой экран реализован за счет жидкокристаллической панели, на которую оперативно выводится информация о текущем измеряемом параметре.

Как пользоваться цифровым мультиметром DT-838

Подобного типа приборы очень похожи, поэтому вся методика измерений одинакова и будет представлена одним прибором DT-838. Вид тестера показан на рисунке. Сначала разберем положение переключателя режима измерения.

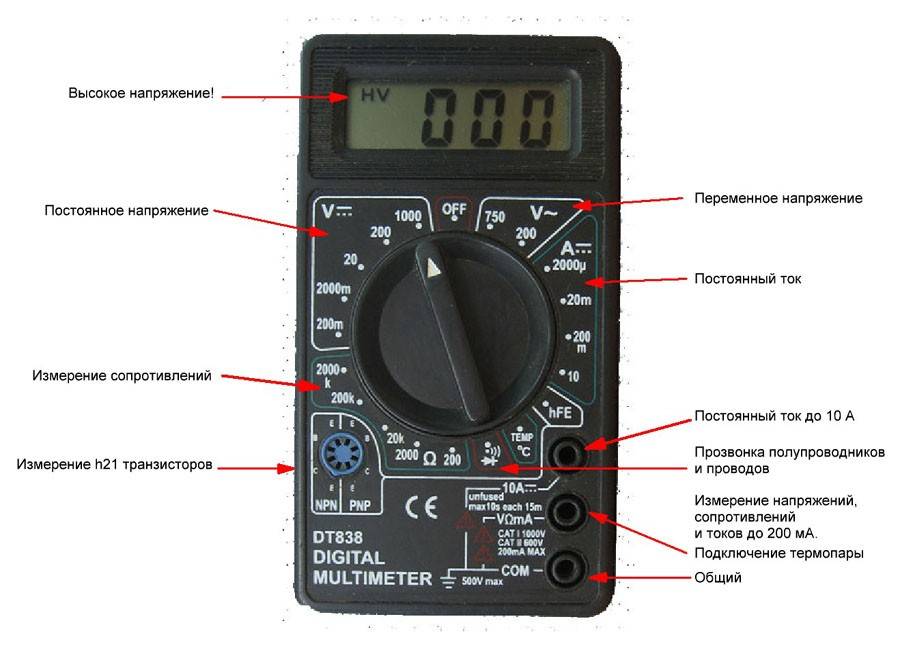

Переключатель режимов измерений и гнезда для щупов мультиметра DT-838

OFF — выключение питания прибора.

V
 — измерение переменного напряжения на пределе 200 V и 750 V.

A
  — измерение амплитуды постоянного тока.

hFE — измерение коэффициента усиления транзистора проводимостью NPN и PNP.

TEMP C° — измерение температуры в пределах от — 20 С° до + 1370 С°.

  — прозвонка со звуковой сигнализацией.

200 Ω — измерения сопротивления до 200 ом.

2000
  — проверка диодов.

20К — 2000К — измерение сопротивления на пределах 20 К, 200К и 2000К.

V
  — измерение постоянного напряжения.

Гнездо COM является общим для всех режимов измерений.

Гнездо VΩmA для измерения на всех режимах, кроме тока на 10 А.

Гнездо 10 А — измерение постоянного тока только в пределах 200 мА — 10 А.

Измерение сопротивления мультиметром DT-838

Метод измерения сопротивления предоставлен ниже. Переключатель ставится на предел измерения 200 Ом, если измеряемое сопротивление меньше 200 ом. Перед измерением малых сопротивлений нужно на пределе 200 Ом замкнуть щупы прибора между собой.

Прибор покажет 01 — 03 Ома. Это сопротивление щупов, при измерении небольших сопротивления его нужно вычесть из значения проверяемого сопротивления. На остальных пределах это сопротивление учитывать не нужно.

Измерение мультиметром напряжения,тока и сопротивления

Если сопротивление неизвестно и предел измерения не совпал, тогда дисплей покажет 1. В этом случае нужно перейти на более высокий предел измерения сопротивления. Руками, при измерении сопротивлений, щупов не касаться, чтобы не вносить погрешность.

Измерение переменного и постоянного напряжения

Сетевое напряжение 220 В измеряют на переделе V  — 750 V. Измерение другого неизвестного напряжения также начинают с предела 750 V, если оно меньше 200 V, тогда переключают на более низкий предел. Измерения неизвестного постоянного напряжения также начинают с предела 1000 V с дальнейшим понижением предела измерений.

Измерение на других режимах

Прозвонка — это тот же режим измерения сопротивления, но со звуковой сигнализацией. Дисплей показывает сопротивление проверяемый линии и одновременно звучит сигнализация. Проверить сигнализацию можно замкнув концы щупов. В комплектации, к прибору прикладывается датчик температуры (термопара).

При измерении температуры переключатель устанавливается в положении TEMP C° , а чёрный штекер в гнездо СОМ. Красный штекер вставляется в гнездо VΩmA. Датчик прикладывают к измеряемому объекту (трансформатор, аккумулятор, автоматический выключатель и т. д.) прижав его торцом карандаша или деревяшкой.

Цифровой мультиметр DT — 838 DIGITAL

В положении переключателя hFE измеряют коэффициент усиления транзистора. Определяют его полярность, цоколевку и вставляют ножки транзистора гнездо NPN или PNP. На дисплее высвечивается коэффициент усиления транзистора.

Диоды проверяются в положении переключателя 2000
 . Целый диод в одну сторону покажет небольшое сопротивление, а при перемене полярности щупами, большое сопротивление или бесконечность. Значение 1 в обоих положениях щупов указывает на обрыв диода, а цифра ноль или близкая к нулю, его пробой.

Токи в пределах 200 мА -10 А измеряются в положении переключателя 10 А. Щупы вставляются в гнездо СОМ и 10 А. После измерения, не забудьте щупы вернуть в гнездо VΩmA.

Будьте внимательны при выборе положения переключателя в режиме измерений. После измерения сопротивления не измеряйте напряжение сети, не переключив переключатель.

Обычно родные щупы недолговечны, поэтому рекомендуется их переделать, а концы щупов сделать острыми, чтобы можно было легко проколоть изоляцию.

Помогла вам статья?

ДаНет

Особенности конструкции

На корпусе расположены гнезда

• СОМ — для общих измерений, подключается всегда черный щуп (нулевая клемма);
• отверстия для измерения тока до 10 или 20 А, для красного щупа (фазная клемма);
• для тока до 200 мА, отрицательный контакт для термопары;
• для измерения других параметров, плюсовой контакт для термопары.

В центре устройства — дисковый переключатель, с помощью которого устанавливается нужный режим. Обозначения измеряемых величин и их диапазон нанесены по кругу. Переключение производится поворотом указателя со стрелкой или другой меткой на конце. На корпусе некоторых моделей предусмотрены также дополнительные контакты для измерения температуры, характеристик конденсаторов, катушек или транзисторов.

Описание функций

В профессиональной среде популярны электронные тестеры с токоизмерительными клещами. Они предназначены для определения текущих параметров без размыкания цепи. Проводник помещается между магнитопроводами. Электромагнитное поле вызывает колебания в датчиках, которые мультиметром переводят в нужные значения — ток, напряжение, частоту.

Наибольшими возможностями обладают устройства профессионального уровня с собственным программным обеспечением. Это стационарный прибор с блоком питания, который подключается к компьютерам.

Назначение прибора

Компактные, карманного типа мультиметры служат для измерения характеристик электрического тока. Но область замеров цифровых аналогов значительно шире. Ими можно измерить ёмкость конденсаторов, параметры индуктивности, частоту тока, температуру нагрева проводников. Можно определять диапазон изменения параметра, процентное соотношение измеренных значений одного типа. Единственная функция, которая для них недоступна, отображение динамики измерения. Зато стрелочный тестер с лёгкостью демонстрирует интенсивность изменений скоростью движения стрелки (мгновенное, постепенное, совсем медленное). Аналоговые мультиметры также можно наделить дополнительными функциями, но тогда стрелочные тестеры станут громоздкими, тяжёлыми, неудобными в пользовании.

Область применения

В домашних условиях мультиметром проверяют, как правило, отсутствие или наличие тока в подводящих проводах. Другими словами, исследуется факт обрыва кабеля или проводников, а также состояние контактов в электрических цепях.

Цифровые мультиметры имеют компактные размеры и питаются от батареек, но при этом выгодно сочетают удобство пользования, высокую точность и многофункциональность при невысокой цене. Они заняли прочное место в арсенале как радиолюбителя, так и инженера

В этих случаях прибор переключается на функцию омметра. Более опытные пользователи могут замерить напряжение, частоту и силу тока в питающей сети. Продвинутые обладатели многофункционального прибора проверяют работоспособность:

• электронных компонентов в микросхемах многих видов бытовой техники — телевизорах, компьютерах, стиральных машинах и других домашних электрических устройствах;
• электроинструмента;
• бортовой сети автомобилей;
• других электрических механизмов.

Ещё совсем недавно тестер был в арсенале только электриков и радиолюбителей, сегодня же им владеют миллионы пользователей из-за простоты управления работой, небольшой стоимости, компактности, наличия множества объектов для измерений параметров постоянного и переменного тока в нашей повседневной действительности.

Использование мультиметра для измерения напряжения (Вольт)

Установите измеритель на самом высоком диапазоне предусмотренным для Вольт переменного тока. Пока неизвестно, какое напряжение будет наибольшим, поэтому чтобы устройство не повредит устанавливаем показатель на максимум.

1. Вставьте черный щуп в отверстие СОМ или -. Вольт Рисунок 1
2. Вставьте красный щуп в отверстие V или +. Вольт Рисунок 2
3. Поверните ручку измерителя на нужный режим (DCV или ACV) (рисунок 3). Максимальное значение шкалы должно совпадать с селектором диапазонов ручки. Показатели напряжения являются линейными. Точность деления до 0,001 (рисунок 4)
4. Проверьте общую электрическую розетку.
5. Вставьте черный провод в одно из отверстий установленной розетки, красный в другое. Выньте провода из розетки, и проверните ручку переключателя до самого низкого диапазона. Вольт Рисунок 5
6. Если указатель не двигался, вполне вероятно, что был выбран режим постоянного тока вместо переменного. Дело в том, что эта ошибка может оказаться смертельной, особенно если измерение проводится для изменения разводки в квартире, поэтому лучше проверьте напряжение в обоих режимах.

Рисунок 3. Выбор режима измерения напряжения в мультиметре Рисунок 4. Установка диапазона ACV в мультиметре Рисунок 5. Измерение напряжения в розетке мультиметром

Правила транспортировки и хранения

Допускается транспортировка изделия в любом положении любым видом транспорта. Хранить в отапливаемом, вентилируемом помещении при температуре воздуха от 0 до +40°С при влажности воздуха до 80%.

При хранении после эксплуатации необходимо соблюдать следующие рекомендации: — отключите щупы от мультиметра, — убедитесь, чтомультиметр и аксессуары сухие, — если в течение длительного времени Вы не собираетесь пользоваться мультиметром, выньте батарею, иначе она может потечь и вывести прибор из строя.

В помещении для хранения не должно быть пыли, паров кислот и щелочей, вызывающих коррозию.

Уход за прибором

Внимание В случае нарушения установленных производителем правил эксплуатации, применённая в данном приборе защита может ухудшиться. При появлении сбоев или ошибок в работе мультиметра немедленно прекратите его эксплуатацию

Проверка работы и ремонт прибора должны выполняться в специализированных мастерских

При появлении сбоев или ошибок в работе мультиметра немедленно прекратите его эксплуатацию. Проверка работы и ремонт прибора должны выполняться в специализированных мастерских.

Протирайте мультиметр мягкой тканью, не применяйте для чистки абразивы и растворители. Электронная схема мультиметра не нуждается в чистке.

Замена батареи

Если на дисплее появился символ разряженной батареи, необходимо заменить батарею. Для замены батареи отверните винты на задней крышке мультиметра. Снимите заднюю крышку с корпуса мультиметра. Замена батареи и предохранителя производится при выключенном питании и отсоединении щупов от прибора.

Удалите старую батарею и установите новую, соответствующую спецификации: 9 В типа «КРОНА» (NEDA1604, 6F22). Установите на место заднюю крышку корпуса, заверните винты. При установке новой батареи соблюдайте полярность.

Замена предохранителя

Предохранитель выходит из строя только в случае значительной и длительной перегрузки прибора при ошибочном выборе диапазонов измерения.

Для замены предохранителя снимите заднюю крышку с мультиметра, как и при замене батареи и замените предохранитель новым, соответствующим типу 0,5 A/250 В. Закройте корпус.

ВНИМАНИЕ! Для предотвращения возгорания используйте предохранители со значениями тока/напряжения аналогичными значениям тока/напряжения предохранителя, установленного на заводе.

Замер сопротивления

Эта функция мультиметра наиболее простая и часто используемая в быту. С ее помощью можно проверить домашнюю бытовую технику, к примеру утюг, на возможный выход из строя нагревательного элемента. Как правильно замерить сопротивление? Следуем инструкции ниже.

1. Выставляем стрелку напротив любого значения в секторе со знаком Ω.
2. Проверяем отсутствие напряжения на измеряемом элементе. Если этот пункт проигнорировать, то тестер может выдать неверные результаты.
3. Смотрим на результат. Если отображается 0 или число с нулем впереди, снижаем диапазон на одну позицию. Если появилась надпись OVER, 1 или OL, тогда наоборот повышаем значения на одну позицию. Таким образом нужно довести показания до целого числа, которое и будет номинальным сопротивлением измеряемого прибора.

Измерение напряжения

При измерении напряжения необходимо точно знать, постоянное оно или переменное. Источниками постоянного напряжения являются аккумуляторы, батареи, некоторые модели генераторов и источников бесперебойного питания.

Большинство дизельных генераторов и ИБП для бытового использования выдают переменное напряжение, как и сетевые розетки 220 В и 380 В. Чтобы не ошибиться с выбором режима, обязательно нужно уточнить характеристики в инструкции или в информационной табличке на самом устройстве.

Внимание! Измерения напряжения проводятся с включенным питанием, поэтому следует помнить о правилах техники безопасности при выполнении работ. Подключение к устройству-потребителю всегда выполняется параллельно

Как измерить постоянное напряжение

Алгоритм измерения параметров постоянного напряжения выглядит так:

• Установить переключатель мультиметра в сектор DCV. По умолчанию выбирается максимальный предел значений, предусмотренный модификацией.
• Подключить красный щуп в разъем VΩmA, а черный — в разъем Common.
• Подключиться к потребителю или источнику параллельным способом, соблюдая полярность.
• Оценить результаты на дисплее. При слишком низких показаниях — отключиться, переместить колесо переключателя на меньший предел и повторить все сначала.

Если примерная величина напряжения известна, можно сразу устанавливать необходимый диапазон на шкале. Если пользователь не имеет понятия, какое напряжение покажет прибор, то начинать стоит с максимального предела, который установлен для вашей модели мультиметра. Обычно это около 600 В. Устройства профессионального уровня могут измерять вольтаж и в пределах до 1000 В, но в бытовых условиях этого не требуется.

Как измерить напряжение мультиметром

Итак, для того, чтобы измерить напряжение в розетке, вставляем черный щуп в гнездо COM, а красный, в зависимости от модификаций мультиметра в «VΩ >/» или же «VΩmA».

Так как мы планируем измерять напряжение в розетке, то по новому стандарту должно быть 230 Вольт. Значит, на приборе выставляем предел измерений 750 Вольт переменки.

Готовим мультиметр к измерению переменного напряжения в розетке

Теперь все просто. Вставляем щупы мультиметра в гнезда розетки и проверяем напряжение.

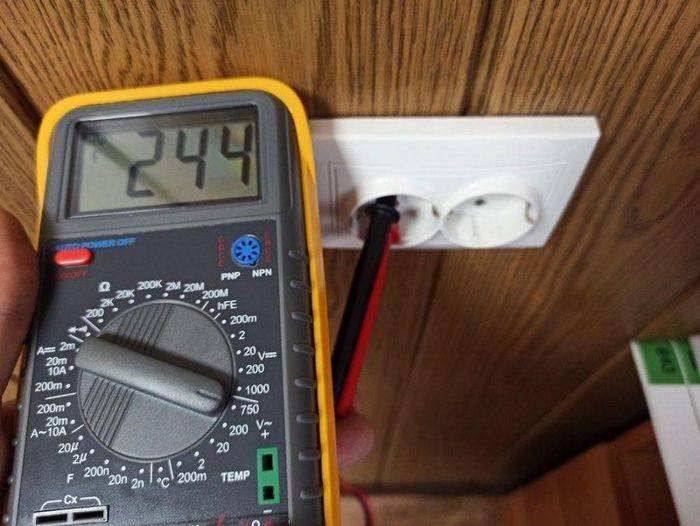

Измерение напряжения мультиметром в розетке

Для того, чтобы измерить напряжение аккумулятора, щупы оставляем в неизменном положении, а вот на мультиметре теперь выставляем измерение постоянки и предел выбираем 20 Вольт.

Теперь для того, чтобы получить правильные данные, черный щуп сажаем к минусовой клемме, а красный щуп к плюсовой. Если вы их перепутаете местами, конечно, ничего страшного не случится, только на приборе будет показано значение с минусом.

Измеряем напряжение кроны с помощью мультиметра

Теперь давайте перейдем к следующему виду измерений, а именно к измерению тока.

Как измерить ток с помощью мультиметра

В данном варианте измерения требуют дополнительных манипуляций и они сложнее (хотя в быту такие измерения практически не производятся, я расскажу про алгоритм, чтобы вы были в курсе).

Для того, чтобы измерить ток мультиметром необходимо включить его в измеряемую цепь последовательным образом.

Для измерения тока выполняем последовательное соединение мультиметра

Теперь нам нужно определиться с тем, какова примерно будет измеряемая величина тока до 200 мА или же больше. От этого зависит положения щупов.

Допустим нам нужно измерить сколько потребляет ампер автомобильная лампа. Для этого выбираем предел 10 А и собираем схему проверки.

Только после сборки проверочной схемы включаем питание и смотрим сколько же она потребляет.

Отключение мультиметра нужно производить только после обесточивания проверочной схемы.

Измерение силы тока

С помощью мультиметра можно вычислять как постоянную, так и переменную силу тока. Действовать нужно так:

1. Определяем, какой именно ток идет по проводам замеряемого элемента — переменный или постоянный. Исходя из этого, устанавливаем переключатель в разделе А с волнистой линией либо в секторе А с прямой черточкой соответственно.
2. Вычисляем приблизительную величину тока в амперах. Это нужно для того, чтобы знать какой разъем потребуется для подключения красного щупа.
3. Подключаем концы проводов последовательно с нагрузкой и смотрим на результаты.

Схема подключения в этом случае будет выглядеть так

Если величину узнать невозможно, лучше начинать измерения с использования гнезда с бОльшим значением (10ADC), а дальше ориентироваться по полученным данным. Если величина на экране будет меньшей, тогда можно переключить провод в VΩmA.

Виды тестеров напряжения

Как проверить сопротивление и прозвонить провода? Для этого стоит использовать прибор, называемый вольтметром. Приспособление помогает определить необходимые параметры на всех электротехнических приборах.

Цена на тестеры напряжения зависит от их функциональных особенностей и качества материалов

Изделия бывают самых различных моделей, в частности:

• DT9208A, 830;
• XL830L, VC61A, A830L;
• MAS830L, 830B, 830В, MAS838;
• DT830B, DT9205A, ДТ9208А, DT890B, DT838L, DT830D, ДТ9205А;
• М832, М838, M890G, М83, 110A, М830, 81780, М266С, MS8230B, 700B;
• DT9502A, 890В;
• Ц4353, Ц4324, M182;
• M830B, M832, DT9207A, UT30D, DT700D, 360TRN;
• DT700C, 9205А, M830BZ, EAC3TO;
• ДТ890В, M838, MD832, DT9202A, DT850L, MD830B;
• VC9205N, 830D, Ц4317, MAS830, Ц4317М 43101, 831B;
• DT858L, MAS830B 59002, М833, М57Д, Ц4342;
• DT33C, М890С, DT700B.

Такими измерительными mini устройствами можно измерить силу тока, напряжение, сопротивление. Помимо этого, с помощью мульти устройства можно подсоединить или, другими словами, собрать цепь питания или выявить неисправности в ней. На практике устройство отлично подходит для тех, кто работает непосредственно с радиотехническими устройствами и требуется проверка диодов на выявление работоспособности.

Проверка этим прибором может проводиться только тех аппаратов, в которых есть электросхема, в частности транзисторы или детали для радиоприемников, делитель напряжения, LAN и USB контакторы, виброкольцо ротора.

Если рассматривать более дорогой измеритель сети, то он сможет проверять и множество других электрических приборов, так как снабжены рядом дополнительных функций. В частности, возможно исследовать емкость конденсатора, температуру, индуктивность и все остальное, чем только может обладать электрооборудование.

Стоит заметить, что мультитестеры используют для диагностики, как опытные мастера, так и просто любители, для которых известно, как применять их только в теории

Существует немало инструкций с подробным описанием, есть картинки, как правильно работать и померить амперы, однако важно помнить о том, что каждый аппарат имеет свои особенности, как функционирования, так и эксплуатации

Как проводить измерения электрических параметров

До того, как начнем говорить о том, как пользоваться мультиметром, надо запомнить, что при измерении силы тока мультиметр подключается последовательно — в разрыв цепи, а при измерении напряжения — параллельно относительно участка или элемента цепи.

Измеряем напряжение

Переводим переключатель в положение измерения напряжения. Есть два положения: для постоянного и переменного напряжения. Выбираем по параметрам цепи или устройства.

Далее надо выбрать диапазон измерений. Для этого надо хотя-бы ориентировочно (а лучше — точно) знать, какие показания ожидать. Например, при измерении напряжения в сети вы знаете, что там будет 220 В или На на батарейках или аккумуляторах есть надписи, на устройствах — шильдики с указанием параметров цепи. В любом случае ставим предел — ближайший больший. Это обеспечит большую точность.

Схемы подключения мультиметра для измерения разных электрических величин

Если не знаем точно, какое напряжение может быть, ставим приблизительно — после первых показаний можно будет изменить. Если вообще не имеем представления о величине напряжения, ставим самый большой предел, в дальнейшем приближаясь к нужному положению. Такой алгоритм не позволит сжечь прибор, что может случиться, если выставить слишком низкий предел.

Определившись с пределами изменения, подключаем щупы:

• черный в общее гнездо «COM», а второй щуп — к минусу батарейки или аккумулятора;
• красный в гнездо с надписью VΩmA, а щуп от него — к плюсу элемента питания.

На дисплее высвечиваются цифры. Это и есть напряжение на измеряемом участке. В данном случае на батарейке/аккумуляторе.

Чтобы измерить напряжение, надо перевести переключатель в нужное положение

Если перепутать щупы местами и подключить красный к плюсу, а черный — к минусу, ничего страшного не произойдет. Перед показаниями просто высветиться знак минус.

Как пользоваться мультиметром для измерения тока

Чаще всего и для измерения силы тока есть есть два положения переключателя — постоянного и переменного. Но не во всех моделях. Есть приборы (M-830, DT-830), которые могут измерять только постоянный ток.

Для измерения постоянного тока мультиметром порядок действий стандартный:

• Выставляем переключатель в соответствующее положение.
• Выбираем предел измерения (ставим приблизительно ожидаемую величину тока).
• Устанавливаем измерительные щупы:
  • черный в гнездо «COM»;
  • красный
    • в гнездо VΩmA, если ожидаемый ток будет меньше 200 мА;

    • в третье гнездо, если ток будет больше 200 мА.

• Подключаем мультиметр в разрыв цепи. Для этого свободными концами щупов дотрагиваемся до обоих проводников в месте разрыва, замыкая цепь через прибор.
• Снимаем показания с дисплея.

Одно замечание: сборка измерительной схемы при измерении тока должна проходить при снятом напряжении. При значительных токах (выше 200 мА) работа без снятия напряжения небезопасна. Подавать питание надо только после того как мультиметр подключен.

Режим измерения сопротивления

Положение щупов мультиметра для измерения сопротивления стандартное: красный в гнезде «COM», черный — в VΩmA. Свободные концы щупов прикасаются к выводам измеряемого объекта.

Есть нюансы с выбором предела измерений. Если вы знаете, какие показания должны быть (проверяете резисторы, например), выставляете предел измерений ближайший больший. Если величина сопротивления неизвестна, переводим переключатель на максимальную шкалу. После измерения ее можно будет изменить на более подходящую.

Как измерить мультиметром сопротивление

Если при измерении сопротивления мультиметром на экране появилась цифра «1», это означает, что предел измерения превышен, надо изменить его на больший.

Измерение напряжения

Теперь, разобравшись с устройством мультиметра, можно переходить к простейшим измерениям. Для начала следует попробовать измерить напряжение на батарее типа AA. Обозначение на мультиметре будет показывать уровень проходящего тока на конкретном участке.

Для этого выполняются следующие действия:

1. Подключить черный зонд к COM, а красный зонд к mAVΩ.
2. Установить мультиметр на «2 В» в диапазоне постоянного тока. Почти вся портативная электроника использует постоянный ток, а не переменный ток.
3. Подключить черный зонд к заземлению батареи или «-», а красный зонд для питания или «+».
4. Сжать щупы, слегка надавив на положительные и отрицательные клеммы батареи типа АА.

Если применяется новая батарея, пользователи должны увидеть около 1,5 В на дисплее. Напряжение переменного тока (например, проводка из стен) может быть опасным, поэтому редко нужно использовать настройку напряжения переменного тока (V с волнистой линией рядом с ним)

Здесь важно соблюдать каждый параметр исходного значения. Чтобы ответить на вопрос о том, как пользоваться мультиметром, подробная инструкция для начинающих для измерения напряжения на разных контактах, будет представлена ниже

Информация по безопасности

Данный мультиметр разработан в соответствии со стандартом IE-1010 по безопасности измерительного оборудования при перегрузке по напряжению по категории CAT II и уровню загрязнения по категории 2.

Мультиметры цифровые соответствуют требованиям ГОСТ Р 52319 (МЭК 61010-1) в части безопасности приборов и ГОСТ Р 51522.1 (МЭК 61326-1), ГОСТ Р 51522.2.2 (МЭК 61326-2-2) в части электромагнитной совместимости.

Для обеспечения работоспособности при работе с прибором следуйте рекомендациям настоящей инструкции. Полное соответствие стандартам безопасности может быть обеспечено только при использовании прилагаемых щупов. При необходимости они могут быть заменены на аналогичные.

Внимание! К работе с электрическими сетями допускается только квалифицированный персонал, имеющий соответствующее разрешение на производство электроизмерительных и монтажных работ. Во избежание поражения электрическим током и/или порчи мультиметра, не проверяйте напряжения, которые могут превысить 500В относительно земли

Во избежание поражения электрическим током и/или порчи мультиметра, не проверяйте напряжения, которые могут превысить 500В относительно земли.

Перед применением мультиметра проверьте провода, соединители и щупы на отсутствие в них трещин, разрывов или трещин изоляции.

Если значение измеряемого параметра заранее не известно, установите максимальный диапазон.

Не прикасайтесь к неиспользуемым гнездам, когда мультиметр подключён к измеряемой схеме.

Никогда не пользуйтесь мультиметром при незакрытой задней крышке или с неплотно закрытым корпусом.

Подключайте испытательный щуп после подключения общего. Разъединяйте в обратном порядке.

Не измеряйте сопротивление в схеме, находящейся под напряжением.

Во избежание поражения электрическим током из-за неправильных показаний прибора заменяйте батарею немедленно при появлении значка разряда батареи.

Всегда будьте осторожны при работе с напряжением выше 42 В. При измерениях держите пальцы за барьерной кромкой щупов.

Меры по защите мультиметра от неправильного применения

Во избежание повреждения мультиметра следуйте следующим рекомендациям:

— отключайте питание и разряжайте высоковольтные конденсаторы при измерении электрического сопротивления, проверке целостности цепи, диодов);

— используйте гнёзда, функции и диапазоны измерений в соответствии с инструкцией;

— перед поворотом переключателя диапазонов для смены функции и диапазона измерений, отсоедините измерительные щупы от проверяемой цепи;

— при проведении работ с телевизионными приёмниками, мониторами и импульсными источниками питания, всегда помните, что в некоторых точках их электрических схем присутствуют импульсные напряжения высокой амплитуды, способные повредить мультиметр;

— предохраняйте мультиметр от воздействия прямых солнечных лучей, высокой температуры и влажности.

.

Устройство и принцип работы мультиметра

По конструкции устройства различаются на 2 типа

1. Стационарные;
2. Носимые.

Наиболее дешевые карманные модели — со стрелочным индикатором. Это маленький амперметр со вшитым набором высокоточных резисторов разного номинала. Для омметра имеется встроенный источник питания.

Питание стационарных моделей происходит от сети постоянного, переменного тока. Это высокоточные приборы для тестирования цепей и электродеталей. Используются на стендах, в лабораториях и больших сервисных центрах.

Дополнительно могут включаться в компьютерную сеть через шину RS232. На их основе создают огромные измерительные комплексы с записью и обработкой информации.

Устройство прибора:

• электронный экран;
• наименование обозначений;
• переключатель значений;
• кнопка включения питания или специальное положение регулятора;
• гнезда для щупов;
• спец разъёмы проверки транзисторов (бывают не на всех моделях);
• зуммер или светодиод индикатора прозвонки;
• источник питания.

Основной элемент — шкала обозначений (наименователь). Неточное выставление параметров может привести к сжиганию радиодетали, предохранителя или самого прибора.

Принцип работы основан на применении аналого-цифрового преобразователя двойной интеграции. Это реализуется с помощью контроллера. Преобразователь сравнивает полученный сигнал с опорным и выдает значение на экран.

Аналоговый

Если сильно не вдаваться в научные определения, аналоговый прибор отличается от цифрового наличием стрелочных приборов. Стрелочные модели ценятся любителями и профессионалами за плавность хода стрелки. Минусом является недостаточно точные измерения.

Цифровой

Цифровой прибор отличается от аналогового четкими и точными показаниями, которые в цифрах отображаются на циферблате. Этим он и ценится.

Блок кнопок управления: задачи измерения

Располагается сразу под ЖК экраном. Названия кнопок и их функции собраны в таблицу.

Наименование кнопки	Функции
Range/Delete	Переключение диапазона ручного измерения/очистка информации с удалением данных из памяти.
Store	Сохраняет отображаемые данные в памяти прибора с показом символа Sto на дисплее. Длительное нажатие кнопки открывает меню для настройки параметров автоматического сохранения.
Recall	Просмотр данных из памяти.
Max/Min	При однократном нажатии выводятся минимальное и максимальное значение замеренной величины.Нажатие с удержанием запускает режим PeakHold, учитывающий пиковые значения силы тока и величины напряжения.
Hold	Одноразовое нажатие — удержание (фиксация) данных на экране.Двойное нажатие — возврат режима замеров по умолчанию (Esc).Нажатие с удержанием — переход в режим подсветки экрана.
Rel	Включает режим замера относительных значений.
Hz%	Нажатие с удержанием включает вход в меню настроек системы — режим Setup.Однократное нажатие переключает режимы измерения частоты с коэффициентом заполнения, а также позволяет выбрать направление в меню настроек.
Ok/Select/V.F.C. (Кнопка голубого цвета)	Однократное нажатие — включается выбор функций в настройках (режим Select). Нажатие с удержанием — режим замера с фильтрами низких частот.

Особенности китайских мультиметров

Заходя на китайские сайты Интернет-торговли, глаза разбегаются от разнообразия приборов. Вроде и характеристики совпадают, а названия и цены разные. Надеюсь, не будет ни для кого открытием, что практически все мультиметры изготавливаются на одном заводе, а бренды им заказывают торгующие организации.

Тем не менее, точность приборов приличная — погрешность менее 1 %. Это даже для европейских моделей нормально.

Питание большинства мультиметров осуществляется от батарей AAA, а не от «Кроны», с меньшей жизнью элемента

Даже недорогие модели оснащены подсветкой дисплея, что важно для монтажников

Ну и, как правило, цена на них не кусается, поэтому при жесткой эксплуатации не жалко поменять. Но, вне зависимости от цены, приборы у монтажников служат по нескольку лет в жестких условиях даже с разломанным корпусом.

Заключение

Для домашнего радиолюбителя аппарат более чем подходящий. Он вполне годится для работы с типовыми электроприборами и параметрами сети. Поэтому в части эксплуатационных способностей это решение себя полностью оправдывает. Сомнению можно подвергнуть разве что показатели надежности. Но подобные недостатки при наличии опыта можно исправить. В частности, мастера рекомендуют дорабатывать мультиметр DT-830B собственноручно, обеспечивая его теми же предохранителями и новейшими транзисторами. Обновление обойдется недорого, но аппарат существенно добавит в долговечности. Другое дело, что вторгаться в основу прибора следует только с пониманием устройства и принципов работы современного мультиметра, иначе есть риск минимизировать имеющиеся показатели надежности и точности.
