Как поменять вилку на проводе: разборные и неразборные вилки, устройство, ремонт и замена

Крепление кабеля к евровилке

Разборка — сборка «евровилки» выполняется так же, как и у обыкновенной электровилки.
Клеммы упрощают присоединение оконечников к штифтам.
Удалить часть ПВХ- обмотки с концов кабеля, вставить провод в клемму и прикрутить винтом. При наличии проводов маленького сечения, удалить ПВХ-обмотку на большем участке провода. Оконечники жил соединить вдвое, вставить в клемму.
При монтаже трёхжильного кабеля к вилке без контура заземления, заземляющий провод трогать не надо. Он играет роль резервного провода и может пригодиться при разрыве основной линии.

Неразборная литая электрическая вилка предпочтительна в работе, но при интенсивной эксплуатации провод выходит из строя.

Виды штепсельных вилок

Вилки разделяются на два основных вида — цельные и разборные. Принцип работы у них одинаковый, они отличаются только внутренним устройством. Часть вилки, обеспечивающая непосредственный контакт с розеткой, носит название штифтов.

Цельные вилки

Имеют штифты, которые не обеспечивают нормальный контакт с розетками старого образца, поскольку в их гнездах нет цилиндрических пружинок. Изготавливаются, в основном, из пластика или резины. Штифты вместе с присоединенными жилами шнура, монолитно запрессовываются горячим пластиком или резиной. Постоянные механические воздействия, происходящие в процессе эксплуатации, могут привести к потере связи штифта и жилы.

Большинство современных бытовых электроприборов оборудовано не разборными штепсельными вилками, изготовленными из пластмассы. Как правило, ремонту такие вилки не подлежат. Можно выполнить временный ремонт, для чего корпус вилки прорезается приблизительно в месте повреждения. Концы штифта и жилы припаиваются друг к другу. После чего корпус вместе разреза обматывается изолентой. Отремонтированную таким образом вилку, нельзя долго эксплуатировать, необходимо произвести срочную замену.

Разборные вилки

Основаны на разборном корпусе. Такая вилка легко разбирается и поддается любому ремонту. После обнаружения поломки, в первую очередь проверяется совместимость её с розеткой. Старые вилки перестают работать из-за того, что отсоединились или ослабли провода, которые крепятся к штифтам с помощью винтов. Для удерживания шнура у основания вилки, внутри корпуса есть металлическая скоба с креплением из двух винтов.

Корпус разбирается путем откручивания центрального винта, стягивающего его части. После этого можно проверить качество соединения жил. Чтобы устранить повреждение, жила шнура в виде петли присоединяется к штифту, который, затем, фиксируется во впадине корпуса. С помощью впадин выдерживается нужное расстояние между обоими штифтами, совпадающее с гнездами .

Следует помнить, что плохо закрепленная петля на штифте, в первую очередь вызывает разогрев корпуса, вплоть до расплавления пластмассы. В таком случае корпус подлежит замене.

Таким образом, вопрос, как починить или заменить штепсельную вилку, достаточно простой и не требует каких-то особых навыков и специальных знаний.

Адаптация нестандартных трехполюсных вилок

Иногда из зарубежных стран привозят электроприборы, оснащенными вилками, которые невозможно вставить в розетку, хотя по эклектическим характеристикам изделие можно подключать к существующей электросети. Если электропроводка с заземляющим проводником, то выходом из положения является подключением вилки через переходник — адаптер, но его еще нужно найти, или обрезка нестандартной вилки и замена ее разборной С6. В случае если земляного провода в розетке нет или прибор не требует обеспечения первого класса защиты, то можно самостоятельно доработать вилку.

Особенно актуален вопрос доработки адаптеров для подключения сотовых телефонов, оргтехники, ноутбуков, так как штыри выходят непосредственно из корпуса адаптера, и разборной вилкой заменить их не представляется возможным.

Адаптация трехполюсной электрической вилки IEC 60906-1

Мне попалась поляризованная вилка стандарта SEV 1011 или IEC 60906-1, точно не скажу, так как они практически одинаковые. Расстояние между штырями вилки составляло 19 мм, диаметр штырей 4 мм, как у вилок С5. Но в отличие от С5 имелся дополнительный штырь заземления, который не позволял вставить вилку в розетку.

Зажал вилку в тиски и аккуратно, чтобы не повредить нужные штыри, ножовкой по металлу спилил мешающий штырь.

Без заземляющего штыря вилка стала легко вставляться в любую электрическую розетку

Адаптация английской электрической вилки BS 1363

При создании домашней компьютерной сети пришлось дорабатывать вилку Huba. Хаб достался мне случайно и валялся без дела, так как его невозможно было подключить к питающей сети 220 В из-за нестандартной английской вилки BS 1363.

Как видно на фотографии, штырей в вилке BS 1363 адаптера хаба три и они имеют плоскую форму. Два штыря, расположенные на одной горизонтальной линии предназначены для подачи питающего напряжения, а третий, вертикальный, предназначен для заземления и правильного включения вилки.

При замере штангенциркулем, ширина штыря оказалась равной 6,5 мм. Расстояние между внутренними плоскостями штырей – 16 мм, что соответствует расстоянию между штырями вилки С5, аналогу европейской вилки CEE 7/16. Таким образом, если уменьшить ширину плоских штырей вилки BS 1363 с внешней стороны на 2,5 мм, то она вполне войдет в любую розетку, предназначенную для вилок С5 или С6. Осталось дело за малым, удалить третий штырь и лишний металл со штырей.

Вертикальный штырь, он оказался полностью пластмассовый, был зажать в тисках, и спилен с помощью ножовки по металлу. Горизонтальные штыри по очереди тоже были зажаты в тисках и спилены с помощью напильника, до ширины 4 мм.

На фотографии видно место, где был вертикальный штырь и подогнанный по ширине левый. Образовавшиеся на штыре после опиливания острые углы необходимо затупить с помощью мелкой наждачной бумаги.

После удаления лишнего штыря и уменьшения ширины оставшихся штырей, английская вилка BS 1363 стала адаптированной для подключения к розеткам, предназначенных для подключения вилок С5. Поэтому легко получилось подключить Хаб к питающей электрической сети.

Назначение

Вилки электрические с заземлением предназначаются для разъемных подключений приборов к общей сети. В их состав входят штепсельная вилка, розетка. Розетка представляет отдельную часть соединения, которая дает питание за счет непосредственного контакта с сетью.

Вилка предполагает контакт со стороны электрического прибора, поэтому параметры соединений должны совпадать. Евровилка с заземлением должна отвечать таким требованиям:

иметь надежный контакт;
идти с качественной электроизоляцией;
иметь правильную поляризацию;
защищать от прикосновенией;
технически исключать возможность неправильного подключения.

Важны для вилок негорючесть, хорошая защита от чрезмерных нагрузок, соблюдение правильного порядка подключений контактов. Обычные вилки электрические с заземлением имеют высокий защитный класс, хорошую электробезопасность. Конструкции стандартно разборные, к ним подключают электрошнуры на 2-3 жилы с сечением не более 2.5 мм. Также вы можете выбирать другие евровилки с заземлением с учетом текущих требований к конфигурациям и размерам.

Электровилка с заземлением бывает двух типов:

Независимо от формы, содержание будет одинаковым. Неразборные устройства выигрывают у разборных в плане надежности, удобства в применении. Максимальная эластичность позволит не переживать о том, что внутрь попадет влага, контакты замкнут или окислятся. Стандартная неисправность таких изделий – перегиб в основе разъема. Но ремонт таких вилок не невозможен. Другие параметры угловых вилок с заземлением:

штыревые контакты – 2 или 3;
форма – от плоской до многоугольника.

При выборе обязательно учитывайте фактор безопасности. Практически каждая современная вилка с заземлением идет в стандартном комплекте сразу – обычные, где присоединяется пара проводков, не используются

Обращайте внимание на контакты – они бывают медными, стальными или оцинковаными, никелевыми, оловянными с гальваникой

Особенности ремонта вилки газонокосилки

Вследствие частой эксплуатации газонокосилки может возникнуть неисправность предохранителя в вилке. Поскольку у большинства моделей газонокосилок установлены неразборные вилки, которые сложно починить, потребуется заменить ее вместе с сетевым шнуром.

На прежнюю позицию подсоединяют новый шнур и скручивают вместе все проводки каждой жилы. Затем скрученные концы подключают к клеммам и слегка тянут для проверки соединения. Затем остается закрепить на месте прижимную планку, втулку шнура и пластиковую крышку.

Пошаговая инструкция по замене и ремонту газлифта в офисном кресле своими руками

Как проверить наличие земли в розетке

С тем как подключить розетку с заземлением разобрались, но желательно еще понять, работает заземление или нет. Чтобы сделать все официально, надо пригласить электриков. Они при помощи омметра проведут измерения параметров заземления. Вообще, эта процедура обязательна перед вводом электропроводки в эксплуатацию — сегодня без заземления никто вам электричество не подключит. Причем заземление должно отвечать требованиям, но вот на розетках его никто не проверяет. Надо только приглашать электриков.

В разных странах розетки и заземляющие контакты имеют разную форму. В нашей стране действует тип F

Самостоятельная проверка

Можно проверить качество заземление в розетке самостоятельно. Но учтите: все подобные способы запрещены нормативными документами. «Нормальных» и безопасных просто нет. Есть рискованные, при которых можно получить поражение электротоком. Проверяют обычно при помощи контрольки — это патрон с лампой накаливания на 220 В небольшой мощности (25-30 Вт). К выводам патрона прикручены/припаяны два провода сечением 2,5 мм². Для удобства к концам проводов можно припаять крокодилы. И лучше, если они будут иметь изолированный корпус — проще будет соблюдать технику безопасности.

Проверки при помощи лампочки запрещены

Сначала на розетке определяем фазу. Даже если вы ее только что подключили, перепроверьте. Сделать это можно при помощи отвертки-индикатора: если при прикосновении щупом отвертки горит светодиод — это фаза. Далее, к найденной фазе подключаем один из проводов контрольки. Вторым проводом касаемся нуля — лампочка должна загореться. При прикосновении к земляному проводу — должно сработать УЗО, так как своей проверкой вы создали ток утечки. Если так и произошло — заземление и УЗО у вас работают нормально.

Если проводка старая и УЗО нет, лампа просто будет гореть. По яркости ее свечения можно определить нормальные или нет параметры у заземления. По идее, яркость горения при подключении через ноль и землю отличаться не должны. Это если «земля» нормально работает. Если с «землей» яркость заметно падает, параметры заземления плохие и необходимо переделывать, проверять контакты, штыри и т.д.

К вопросу о безопасности

Еще раз обращаем внимание: для проверки работоспособности заземления в розетках лучше пригласить электрика. Он проведет замеры, и по результатам даст заключение

Но если вы все-таки решили испробовать один из методов самостоятельной проверки, надо хорошо подготовится, соблюдать все возможные предосторожности:

Не прикасаемся руками к оголенным проводам и металлическим частям

Под ноги положить резиновый коврик.
Браться руками только за изолированные части.
Не проверять одному. Чтобы «в случае чего» было кому отреагировать.

Но как мы уже сказали неоднократно выше, лучше позовите электрика. Пусть подключить розетку с заземлением вы в состоянии самостоятельно, но проверить качество работ лучше все-таки доверить профессионалу.

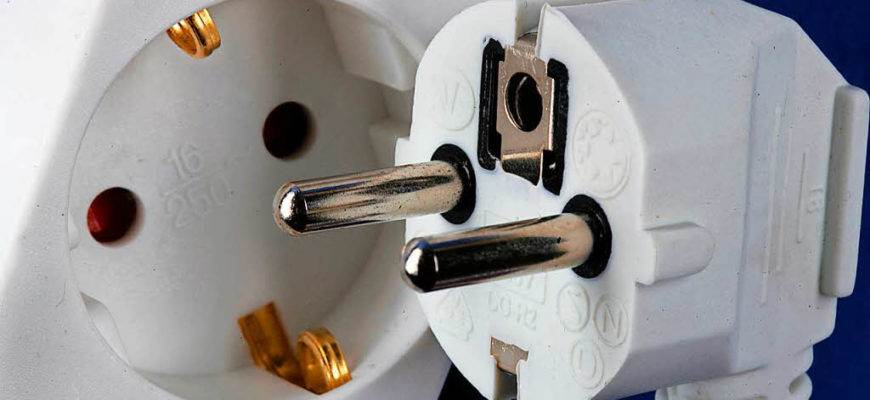

Виды электрических вилок

В настоящее время в России все электроприборы выпускаются со шнурами на конце с неразборными вилками двух видов типа С по ГОСТ 7396.1-89. На корпусе каждой вилки обычно нанесена маркировка, в которой указаны ее технические характеристики – величина максимально допустимого тока и допустимое напряжение питающей сети. Это не означает, что данный такой силы, а только говорит о том, что вилка рассчитана на передачу тока до указанной величины.

C5 (аналог европейских электрических вилок CEE 7/16) – с круглыми штырями диаметром 4 мм, сходящимися немного к свободным концам, штыри изолированы на длину 10мм от корпуса, без заземляющего контакта. Вилка С5 рассчитана на ток нагрузки до 6 А (при питающем напряжении 220 В выдерживает мощность 1300 Вт).

C6 (аналог европейских вилок CEE 7/17) – с круглыми штырями диаметром 4,8 мм, бывают трехполюсные с заземляющим контактом и двухполюсные без заземляющего контакта. Вилка C6 рассчитана на ток нагрузки до 10 А (при питающем напряжении 220 В выдерживает мощность 2200 Вт).

В эксплуатации еще находится много приборов, со шнурами, оснащенными разборными вилками типа C1-b с круглыми штырями диаметром 4 мм без заземляющего контакта и рассчитанными на ток нагрузки до 6 А (при питающем напряжении 220 В выдерживает мощность 1300 Вт).

Как заменить старую электрическую вилку?

При правильном подборе электрической вилки и ее эксплуатации она может прослужить не одно десятилетие. Порой старые изделия служат гораздо лучше, чем новые. Поэтому желание поменять старую вилку может возникнуть по нескольким причинам:

Как поменять вилку на проводе правильным образом? Если электроприбор остался тем же, то вилку нужно установить того же номинала или большего, какой был у старой. При этом следует проверить и розетку, чтобы она тоже соответствовала этим параметрам.

Для определения параметров смотрят маркировку. Обычно она проставляется на торце вилки или одной из ее сторон. На розетках маркировка видна на крышке, где расположены контакты. В маркировку входят номинальное напряжение и максимальный ток.

Также проверяют вилку и розетку на совместимость. Выше уже было сказано, что в целях безопасности должны быть приняты меры от случайного прикосновения к контактам вилки при ее включении или отключении.

После подбора новой вилки приступают к разбору старой. Старые вилки имели разборный корпус, который состоял из двух половинок, или двух частей, вставляемых одна в другую. Крепление производится с помощью винта с гайкой или без. Гайка впаивалась в корпус и с внешней стороны не была заметна.

Рассмотрим, как подключить электрическую вилку:

Замена штепсельных вилок

Штепсельная вилка — это электрический соединитель, вместе с которым обеспечивается и штепсельное соединение. С его помощью удается быстро подключить и отключить электрический прибор, применяя разные разъемные контакты.

Для замены штепсельной конструкции потребуется следующий рабочий инвентарь: крестовидная и плоская маленькие отвертки, стриппер, поделочный нож и новая вилка. Технология замены следующая:

Вывернуть винт, задача которого была обеспечить надежное соединение половинок механизма, разобрать его.
С помощью стриппера удалить около 5 см верхней оболочки кабеля. Если вилка оснащена предохранителем, требуется его правильно подобрать, например, красный трехамперный мощностью от 720 до 3000 Ватт.
С концов провода снимается около 12-15 мм оплетки. Проволочки скручиваются пальцами, чтобы конец стал аккуратным и гладким. Вилка разъединяется и в нее вкладывается кабель. Конец последнего надежно фиксируется с помощью пластикового зажима.

Устройство

Большинство штепселей обладают стандартной конструкцией. Они состоят из диэлектрического корпуса и металлических штырей. В современных моделях, соответствующих евростандарту, предусмотрен дополнительный заземляющий контакт. Подобные модели обычно обладают неразборным корпусом. Вилки советского образца, как правило, разборные. Однако у них отсутствует заземление. Это резко сужает список устройств, на которых их можно использовать.

Неразборные вилки

Неразборные модели выполняются посредством литьевой технологии. Их часто можно встретить на удлинителях. При изготовлении к проводящим штырям подключается электрический кабель. Затем полученная конструкция заливается жидкой пластиковой массой. Иногда используются резиноподобные гибкие составы.

В результате образуется монолитная конструкция. Она полностью герметична, поэтому ей не страшна влажная среда. Такой штепсель не получится разобрать, чтобы потом им можно было пользоваться.

Разборные вилки с заземлением

Разборные вилки с третьим заземляющим контактом доступны практически в любом магазине электротоваров. Они соответствуют европейским требованиям безопасности и допускают подключение заземляющего провода.

Разборная C1-B

С приходом евростандартов штепсели C1-B потеряли актуальность. Их конструкция знакома каждому электрику. Вилка C1-B подойдет для устройств с малой мощностью. Например, для вентилятора или настольной лампы.

Вилка С1-B состоит из разборного пластикового корпуса, латунных проводящих штырей и пары винтов. Иногда она дополняется крепежом для фиксации кабеля. Корпус состоит из 2 почти одинаковых половинок. Они отличаются наличием отверстий для крепления проводящих штырей. В одной половинке отверстия есть, в другой нет. Этот момент важен для удобства сборки штепселя. Между собой пластиковые половинки корпуса стягиваются винтом.

Разборная C6

Данные вилки являются аналогом европейских моделей CEE 7/17. Они выпускаются как в модификации с заземляющим контактом, так и без него. Допустимая мощность для штепселя C6 составляет 2,2 кВт, что позволяет использовать их на стиральных машинах и проточных водонагревателях. Штыри C6 имеют увеличенный диаметр 4,8 мм. Это обеспечивает более плотную посадку в ламели розетки и надежный электрический контакт.

Как поменять вилку на проводе: видео, фото, инструкция

Инструкция по замене электрической вилки пригодится новичкам в электрике, которые не знают, какой проводник к какому штырьку подключить. На сегодняшний день вся бытовая техника подключается к сети с помощью евровилки, которая отличается от обычного варианта исполнения наличием заземления. Как следствие – вместо привычных 2 жил нужно подключить 3, что и вызывает сложности у некоторых домашних мастеров. Далее мы расскажем, как поменять вилку на проводе, предоставив пошаговую инструкцию с фото примерами, а также наглядные видео уроки!

Меняем сломанную евровилку

Если у Вас оплавилась электрическая вилка либо сломался один из штырьков, технология замены выглядит следующим образом:

Срезаем евровилку, которую нужно поменять и снимаем внешнюю оболочку шнура (около 5 см от конца).

Зачищаем все 3 жилы на 15-20 мм

О том, как правильно снять изоляцию мы рассказывали в соответствующей статье.

Скручиваем жилы и обрезаем их таким образом, чтобы осталось 10 мм оголенного провода, чего достаточно, чтобы поменять вилку своими руками.

Для лучшего контакта плоскогубцами подогните медные концы, как показано на фото ниже.

А вот теперь самое важное – подсоединение проводов. Как правило, шнур для подключения стиральной машины, холодильника либо другой бытовой техники имеет 3 контакта: синий – ноль, желто-зеленый – заземление, оставшийся – фазный

Чтобы правильно поменять вилку своими руками, «землю» нужно подключить к центральному контакту, оставшиеся два к штырькам, тут полярность не важна.

Далее необходимо зажать кабель (именно его) пластиковой перемычкой, которая зафиксирует его в посадочном месте.

В последнюю очередь собирается корпус евровилки, который скрепляется одним винтом.

Видео урок по замене: Как нужно менять евровилку своими руками?

Вот таким образом можно самостоятельно поменять вилку на проводе. Как Вы видите, инструкция довольно простая, тем более на фото примерах был подробно рассмотрен каждый шаг замены.

Как заменить старую электровилку?

Если у Вас обычная советская электрическая вилка, которую нужно поменять и в то же время в доме электропроводка без заземления, методика замены будет немного другой, а именно:

Наглядно увидеть, как самому заменить вилку, Вы можете на видео инструкции:

Простая технология замены

Вот таким образом можно самому выполнить замену электровилки. Как Вы видите, самый главный нюанс – правильно подключить жилы, если их 3. Для этого необходимо знать стандартную маркировку проводов по цветам, чтобы ничего не перепутать. Надеемся, теперь Вы знаете, как поменять вилку на проводе своими руками!

samelectrik.ru

Какая вилка лучше, разборная или литая?

Возникает резонный вопрос, а какая вилка лучше? Безусловно, литая.

Главное ее преимущество это отсутствие низко надежных разъемных механических контактов токоподводящего провода с штырями вилки. Проводники соединяются одним из следующих способов: привариваются точечной сваркой, припаиваются припоем или обжимаются. В дополнение вилка герметична, что повышает безопасность ее эксплуатации.

Единственный недостаток, это невозможность повторного монтажа. Если провод перетрется в месте входа в вилку, а такое часто случается у электроприборов, которые во время работы приходится постоянно перемещать, например электрический фен, то придется вилку обрезать и выкидывать, а на ее место монтировать разборную. Можно заменить и целиком весь шнур новым с литой вилкой, но тогда придется вскрывать электроприбор, что не всегда возможно.

Как заменить сломанную евровилку

Перед началом монтажных работ вам нужно удостовериться, в том, что кабель с вилкой не подключены к сети 220 Вольт! Это нужно для того, чтобы избежать удара электрическим током!

Теперь следует разобраться какого типа вилка, так как именно этот фактор влияет на алгоритм сборки. Как правило, в большинстве случаев для бытовой техники используется не разборная вилка на три жилы. Данной особенностью конструкции мы обязаны инженерам, которые в разы ускорили и удешевили производство литых вилок. Ну и конечно же без внимания маркетологов данная конструкция не осталась, сломалась вилка, купи новый бытовой прибор. Такие принципы уже давно действует в Японии и Европе.

Ну раз уж мы Россияне, и нас не напугать заменой не разборных вилок, то давайте же приступим!

Замена не разборной евровилки

И так, что же делать с литой вилкой, как её разобрать? Не надо её разбирать, следует её отрезать, и установить новую вилку!

Алгоритм действий достаточно прост:

Отрезаем бокорезами кабель у основания старой вилки.
Канцелярским ножом разрезаем вдоль 5 см оболочки кабеля.
С кончиков трёх жил снимаем изоляцию по 2 см.
Скручиваем оголённые жилы пассатижами, чтобы осталось около 1 см.
Присоединяем провода к контактам, и при помощи отвёртки фиксируем.
Собираем корпус и стягиваем фиксирующим винтом.

Наглядная пошаговая фото-инструкция по замене вилки:

Замена разборной вилки

Если у вас электрическая вилка старого образца, она разборная и имеет всего две жилы, то инструкция будет очень похожа с предыдущей. Заземление для данного типа вилок не предусмотрено, по этому заземляющую жилу глушим (срезаем под корень).

Давайте рассмотрим по шагам как установить вилку на проводе:

Разбираем новую вилку

Зачищаем жилы

Прикручиваем жилы к контактам

Закрепляем жилы в корпусе

Стягиваем корпус вилки фиксирующими винтами

Для того чтобы лучше усвоить алгоритм действий по замене вилки можно посмотреть видео:

Сравниваем разборную и литую вилки

Второй вариант более надежен, отличается плотными контактами, соединенными со штырями. В изготовлении литой вилки применяют точечную сварку, припой и обжим. Кроме того, такая вилка отличается герметичностью.

К сожалению, с целью выполнения ремонта разобрать такую вилку невозможно. При перетирании у основания сетевого шнура литую вилку приходится отрезать и устанавливать разборную модель. Можно поменять полностью шнур машины, но придется выполнить ее частичную разборку.

Но если вас не пугают трудности, то лучше вышедшую из строя литую вилку поменять на аналогичную новую, как более надежную в эксплуатации.

Как правильно поменять

Процедура замены вилки зависит от конкретной разновидности. Выяснив модель и особенности конструкции, нужно изучить соответствующую инструкцию.

С1-b

Перед заменой модели С1-b нужно правильно подготовить окончания проводов. Сначала обрезают шнур интервалом не более 5 см от начала корпуса вилки. Если в результате некачественного соединения вилка перегрелась, то изоляция рядом с корпусом станет жесткой и потребуется ее заменить. На окончаниях проводов формируют кольца, а затем на винты монтируют гроверы пружинного типа и шайбы с плоской поверхностью. Данную конструкцию соединяют с винтами.

Важно закрутить винты в штыри до предела, после чего можно подсоединять провод к следующему штырю. Монтаж проводят с помощью выступов в корпусе, помещая их в специальные выемки. К проводу прикладывают планку и крепежными винтами фиксируют на корпусе

Если изоляция получается тонкой, сверху рекомендуется зафиксировать резиновую либо альтернативную по материалу трубку, чтобы исключить истирание. В завершение остается скрепить части корпуса и закрутить винт

К проводу прикладывают планку и крепежными винтами фиксируют на корпусе. Если изоляция получается тонкой, сверху рекомендуется зафиксировать резиновую либо альтернативную по материалу трубку, чтобы исключить истирание. В завершение остается скрепить части корпуса и закрутить винт.

C6

Подготовку проводов при замене вилки С6 выполняют по аналогии с предыдущей моделью. Чтобы заменить деталь, нужно также провести демонтаж и последующую сборку нового корпуса. Если в базовой комплектации не прилагаются вилки гроверов, потребуется купить их отдельно. Провод желтого цвета можно подключать только к заземляющему элементу. Как правило, он размещен между контактными площадками штырей. В двухполюсной разновидности провода элемент заземления не предполагается, поэтому место для него внутри корпуса будет свободным.

C5 или С6 при помощи наращивания

Часто происходят ситуации, когда электровилка неисправна, и срочно возникает потребность в использовании электроприбора. Для устранения проблемы можно взять любой другой неисправный прибор и задействовать его сетевую вилку. Провод на старом приборе обрезают, оставляя его максимально возможную длину. Для наращивания достаточно 15 см шнура. Оболочку шнуров аккуратно режут на длину 10 см и извлекают провода, при этом оставляя на месте оболочку.

На следующей стадии длину проводников подгоняют так, чтобы сдвинуть места будущих колец из окончаний проводов

Важно учитывать при подгонке, что допускается соединять друг с другом только провода одного цвета. С них убирают изоляцию на длину порядка 15 мм и скручивают. Для прочного контакта хватит трех витков обвития

Для прочного контакта хватит трех витков обвития.

Скрепленные провода помещают в разрезанную оболочку одного из кабелей. Потребность в изоляции соединений отсутствует, поскольку за счет смещения скрутов нет риска соприкосновения оголенных участков проводов. Затем остается только перемотать изолентой место соединения кабеля.

Электрическая вилка и ее самостоятельная замена

Главная » Бытовая техника » Ремонт техники » Электрическая вилка и ее самостоятельная замена

Электрическая вилка необходима для того чтобы подключить ваше оборудование к электросети. Инструкция по замене электровилки необходима для людей, которые не знают какой штырек к какому проводнику подключить. На сегодняшний день практически вся бытовая техника будет подключаться к электросети с помощью электровилки. На рынке этой продукции вы сможете встретить широкий ассортимент продукции. Некоторые продукты могут иметь заземление.

Если вилка имеет заземление, тогда вместо двух проводников вам необходимо будет подключить три проводника. В этой статье мы расскажем не только как поменять вилку на проводе, но как заменить старую электровилку.

Замена старой евровилки

Замена электрической вилки может потребоваться в том случае, когда у вас сломался один из штырьков. Электрическая вилка имеет простую технологию замены, к которой относится:

Необходимо срезать старую евровилку и снять внешнюю оболочку со шнура. От конца необходимо срезать около 5 см от шнура.

Все жилы вам необходимо зачистить на 15 см. Этой длине будет достаточно для того, чтобы провести подключение проводов к электровилке.

Теперь вам необходимо обрезать все жилы, чтобы оголенных проводов оставалось все 10 см. Этого будет вполне достаточно для того, чтобы поменять вилку своими руками.

Для улучшения контакта вам необходимо подогнуть плоскогубцами концы проводов.

Замена сломанной евровилки имеет наиболее важный этап, к которому относится подключение проводов. Как правило, все шнуры имеют три провода. Синий контакт – это ноль, желтый контакт – это заземление и коричневый – это фаза. Для того чтобы правильно поменять вилку своими руками вам необходимо будет подключить заземление к центральному контакту.

Для того чтобы электрическая вилка не шаталась вам необходимо будет зажать провод с помощью пластиковой перемычки. Она надежно зафиксирует ваш провод.
Теперь вам необходимо собрать готовый корпус евровилки.

Как видите, устройство электрической вилки достаточно простое. Если у вас не выключается холодильник, тогда вам следует прочесть об этой проблеме. Именно поэтому замену вы легко сможете провести самостоятельно. Просмотреть этот процесс вы можете на видео ниже.

Старая электрическая вилка и ее замена

Старая электрическая вилка имеет более простую конструкцию. Здесь методика замены будет немного отличаться. Вот основные этапы, которые вам необходимо будет выполнить:

Сначала вам необходимо срезать старый корпус электрической вилки и разобрать его.

Как и с евровилкой вам необходимо оголить провода. Концы следует зачистить на 15 см провода. Конструкция в обычной вилке может отличаться, именно поэтому зачистить провода необходимо, так как указано на фото ниже.

Здесь нет заземления, поэтому подключать нужно только два провода

При подключении обязательно обращайте свое внимание на полярность

Теперь вы можете приступать к сборке корпуса электрической вилки.

Как видите, старая электрическая вилка имеет простую конструкцию сборки. Посмотреть как это сделать вы сможете на видео ниже. Если у вас шумит стиральная машина, тогда следует прочесть об этой проблеме.

vse-elektrichestvo.ru

Это интересно: Электрический чайник не выключается при кипении: это познавательно

Ремонт вилки газонокосилки

Штепсели газонокосилок эксплуатируются в условиях открытого воздуха. Попавшая внутрь влага способна ухудшить электрический контакт и привести к перегреву. В результате токопроводящие штыри плавят пластиковый корпус вилки и смещаются с исходного положения.

Для ремонта вилку потребуется разобрать. Здесь возможны первые проблемы. Производители газонокосилок используют нестандартные саморезы. Их практически невозможно раскрутить обычной крестовой отверткой. Выйти из положения можно, высверлив шляпку самореза. Перед этим все же стоит поискать в магазинах подходящую отвертку.

Выключатель газонокосилки с вилкой

Неисправности электрических вилок

Вилки устроены просто и при правильном подсоединении шнура и соблюдении правил их эксплуатации безотказно выполняют возложенную на них функцию до конца срока использования электроприбора. Но все же отказы случаются.

Неисправности литых электрических вилок

Необходимость замены литых вилок может возникнуть в следующих случаях. Некачественный обжим проводника в штыре на заводе изготовителе, перетирание шнура в месте выхода из корпуса вилки и из-за неисправности розетки. Чаще шнур перетирается у электроприборов с вилками C5, которые при эксплуатации интенсивно перемещают, это фен, миксер, паяльник и многие другие.

При внимательном осмотре иногда удается визуально обнаружить место повреждения по резкому изгибу шнура при его перегибе или вспучивания изоляции. Если осмотром не удалось выявить дефект, то нужно прозвонить провода тестером. Для этого требуется добраться до противоположных концов провода, что не всегда возможно. Можно воспользоваться тонкой швейной иголкой, проткнуть ней изоляцию в месте прохождения сначала одного проводника и прозвонить цепь штырь – иголка. Если провод целый, прозвонить второй проводник. Для исключения случайного контакта провода в месте обрыва во время прозвонки, можно провод и вилку слегка подергать в противоположные стороны.

Проверить целостность провода можно и индикатором фазы

Внимание! Работать требуется очень аккуратно, чтобы не получить удар током. Прикосновение к воткнутой в провод игле голой рукой при вставленной вилке в розетку может привести к поражению электрическим током! Нужно проткнуть изоляцию, вставить вилку в розетку таким образом, чтобы на проверяемом проводе была фаза. Дотронутся индикатором фазы к иголке, если свечения в индикаторе нет, провод в обрыве

Также проверяется второй проводник. Вставление и вынимание иглы выполняется при вынутой вилке из розетки

Дотронутся индикатором фазы к иголке, если свечения в индикаторе нет, провод в обрыве. Также проверяется второй проводник. Вставление и вынимание иглы выполняется при вынутой вилке из розетки.

В случае целостности проводов, неисправность нужно искать в другом месте. Так как игла тонкая, то после ее изъятия отверстие затянется, изолировать место прокола не требуется.

Фотографии я делал во время ремонта отказавшего фена. Как выяснилось, перетерся один из проводников внутри вилки, в гибком ее месте. Пришлось шнур в месте выхода из вилки обрезать и провода подсоединить к новой разборной вилке нижеописанным способом.

Еще вилка может выйти из строя из-за плохого контакта в розетке, в которую она была вставлена. Если штырь плохо соприкасается с контактами в розетке, то выделяется много тепла, штырь разогревается и оплавляет или даже обугливает корпус вилки в месте соприкосновения с ней. В результате штырь начнет качаться, что недопустимо. Вилку приходится заменять.

Для проверки надежности контакта штырей вилки с розеткой, нужно после окончания работы электроприбора вынуть вилку из розетки и сразу потрогать рукой штыри. Если слегка теплые, то это нормально, а если очень горячие, то нужно отремонтировать лии заменить розетку.

Неисправности разборных электрических вилок

Разборным вилкам присущи такие же неисправности, как и неразборным, но в дополнение разборные вилки часто отказывают по причине плохих контактов между проводниками шнура со штырями. Причина – нарушение плотности прилегания проводов к штырям из-за отсутствия пружинной шайбы. Со временем, от перепадов температур, образуется зазор, контакт нарушается и выделяется тепловая энергия. Пружинная шайба выбирает этот зазор, что и обеспечивает долговременную надежную работу вилки.

При плохих контактах в вилке ее штыри сильно разогреваются и оплавляют корпус вплоть до обугливания. Вилку с обугленным корпусом использовать недопустимо и необходимо ее заменить. Если корпус не поврежден, то следует разобрать вилку, зачистить провод и место его контакта к штырю наждачной бумагой до блеска. Если провод обгорел сильно, то надо отрезать испорченную часть на длину ломкости изоляции и подсоединить по ниже рекомендованной технологии. Требуется также заменить винты и шайбы. Как правило, они сильно окисляются, а снять с них окалину невозможно.

Замена вилки на бытовом электроприборе своими руками
