Проверка диодного моста мультиметром (прозвонкой)

Признаки неисправности диодного моста

В первую очередь нужно помнить то, что диодный мост на Ваз-2114 ничем не отличается от такого же узла на ВАЗ-2109, ВАЗ-2110 и в других моделях. Поэтому, если разобраться, как определить неисправность, не составит труда выявить ее на любом из автомобилей. Основных симптомов несколько, они могут проявляться как вместе, так и по отдельности. Любой из них требует немедленной проверки генератора:

1. Контрольная лампа, которая загорается при включении зажигания, не гаснет даже после запуска двигателя. Это общий индикатор проблемы, но если вышел из строя диодный мост, лампа будет гореть в любом случае. Если в автомобиле установлен вольтметр, можно проверить его показания, стрелка, скорее всего, будет либо в красной зоне, либо на самой ее границе.
2. Еще один вариант – контрольная лампочка не загорается при повороте ключа зажигания и не горит после запуска мотора.
3. При замере напряжения, выдаваемого генератором при запущенном двигателе, показания менее 13,5 Вольт. Мерить нужно на клеммах аккумулятора.
4. Наутро машина не заводится из-за севшего аккумулятора, хотя вечером он был в нормальном состоянии. После зарядки АКБ она снова разрядилась за короткий срок, при этом корпус генератора становится настолько горячим, что об его поверхность можно обжечь руку.
5. Под капотом появляется посторонний шум, чаще всего это свист или вой. Уровень шума может меняться в зависимости от оборотов двигателя.
6. Появляются различные ошибки – может загореться АБС, ЕСП и так далее. Может перестать работать гидроусилитель, начнет хрипеть и зависать магнитола. Вместо повворотника включается свет. Все это проявляется на фоне севшего аккумулятора, который не заряжается из-за сломанного диодного моста.
7. Начинают тускло светить или вообще перестают работать фары, кондиционер не охлаждает так, как положено.

Это основные признаки пробоя диодного моста, но стоит помнить о том, что они могут свидетельствовать и о других поломках генератора. Поэтому в первую очередь нужно точно выявить неисправный узел. Необязательно гнать машину в сервис на диагностику, работы под силу автовладельцу, нужен минимальный набор приспособлений.

Совет!

Если загорелась или наоборот, не работает контрольная лампочка на панели, в первую очередь нужно проверить ее и управляющее реле. Нередко неисправны именно эти элементы, а не генератор.

Инструкция по проверке

Осуществляется проверка при помощи нескольких способов. Это делается с содействием мультиметра и лампы. При первом способе измерения более точные и безопасные. Однако, при неполадках мультиметра, можно использовать лампу фонаря, имеющую напряжение в 12 вот. После выбора способа измерения и нахождения диодного моста, необходимо осмотреть всю плату.

Лампа фонаря в 12 вольт для проверки моста

Элементы должны обладать естественным цветом, отсутствием обугленности или разрушенности. Также нужно посмотреть на место, где находится пайка и дорожки

Важно, чтобы не было лопнутых и отпаянных частей. Также необходимо осмотреть электролитического вида конденсаторные бочонки

Они должны иметь не поврежденный и не вздувшийся вид. При вздутии и взрыве какого-то конденсатора, необходимо сделать его отпайку. Все равно эта деталь нуждается в замене и будет мешаться при замерах. При взрыве конденсатора, необходимо после выпайки тщательно сделать промывку платы при помощи спирта, поскольку части этого элемента представляют собой кислотные электролиты, проводящие ток.

Вам это будет интересно Автоматический выключатель АВВ 16А

Далее необходимо осуществить прозвонку диодного моста. Она осуществляется в несколько этапов. Вначале на месте без выпайки, затем более точно с выпаиванием схемы из устройства. Как правило, во многих случаях требуется только прозвонка на месте. Для работы следует взять стрелочного или цифрового вида мультиметр и поставить режим замера сопротивления на 1 кОМ.

Обратите внимание! В случае с цифровым мультиметром, необходимо поставить на режим проверки диодов. В каждом случае результат нормального напряжения следующий: до 200 и 700 Ом

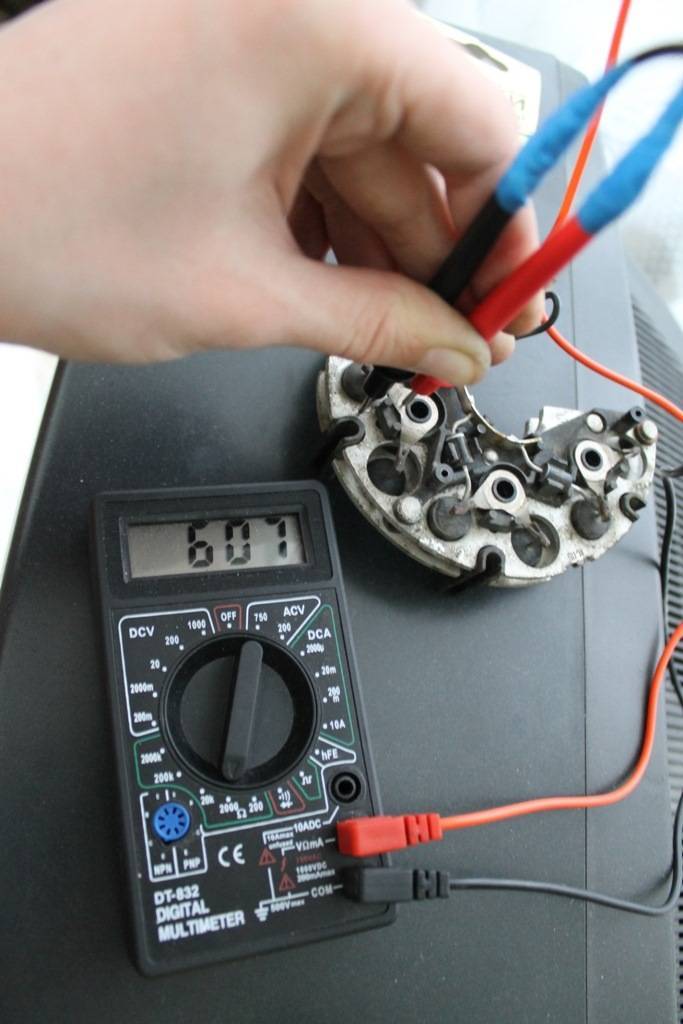

Проверка моста мультиметром

С помощью тестера на генераторе

Выполнить проверку диодного моста на генераторе можно при помощи выполнения следующих действий:

1. Выпаять мост из генератора и проверить мультиметром каждый диод на режиме сопротивления 1 кОм;
2. Подвести щупы к диодным краям и сделать измерение;
3. Подвести щупы к диодным краям в противоположном порядке и сделать повторное измерение через 10 минут.

В дополнение к теме, как проверить диодный мост генератора мультиметром, необходимо отметить, что отрицательные и положительные контакты его работают исправно при выдаче значения до 700 Ом. При показании значения меньше 500 Ом или знака бесконечности, речь идет о неисправности оборудования.

Прозвонка моста генераторной лампой

При отсутствии мультиметра, можно проверить диодный мост при помощи лампочки и батарейки. Необходимо взять батарейку или кассету с батарейками 12 вольт, а также лампу накаливания, соответствующую по напряжению батарейкам. Она должна быть выбрана маломощная. В противном случае, можно сжечь диодный мостик током. Сможет подойти для измерения лампочка из фонаря или подфарников. Далее необходимо действовать так, как указывает схема проверки диодного моста.

Схема проверки моста при помощи генераторной лампы

Согласно шагам схемы слева, необходимо установить диод в прямом направлении. В этот момент лампочка должна загореться. Это ключевой признак нормальной работы. По правой схеме лампочка не должна загореться. Все что нужно, это собрать тестер и щупы, прозвонить мост и смотреть на лампу.

Обратите внимание! Если лампочка загорается, это говорит о маленьком сопротивлении. Если нет, то о большом значении

Проверка работоспособности диода, светодиода, стабилитрона.

• Устанавливаем прибор в режим прозвонки, если такого режима нет, то в режим измерения сопротивления 1кОм;
• Убеждаемся, что щупы прибора подключены в нужные нам гнезда мультиметра;
• Провод красного цвета подсоединяется к аноду, а провод черного цвета — к катоду;
• Производим измерение. В режиме прозвонки, при подключении диода прибор показывает падение напряжения от 200 до 400 мВ для германиевых диодов, от 500 до 700 мВ для кремниевых. При измерении сопротивления прибор будет показывать сопротивление диода. К примеру, для германиевых элементов сопротивление составляет от 100 килоом до 1 магаома, для элементов выполненных из кремния этот показатель равен 1000 мегаом. Если проверяется выпрямительный полупроводник, то значение еще более высокое. Это обязательно нужно учитывать, чтобы не допустить ошибку при определении результатов;
• Меняем местами красный и черный щуп прибора;
• Производим измерение. Если диод подключить в обратном направлении, то прибор будет показывать единицу «1», то есть величина сопротивления или напряжения утечки бесконечно большая;
• Нужно помнить, что может быть вовсе не поломка, а утечка. Этот вариант возможен в двух случаях, если прибор долго находился в эксплуатации или же сборка его была выполнена не качественно. Если имеется короткое замыкание или утечка, то прибор покажет низкое сопротивление. Причем при определении результата нужно учитывать вид полупроводника.
• Делаем выводы о работоспособности элемента.

Будет интересно Как проверить полевой транзистор

Если все показатели соблюдены, то можно смело сказать, что он работает правильно и исправен. А вот если хотя бы один параметр не верный, то это свидетельствует о том, что элемент нужно заменить.

Как проверить ротор генератора мультиметром

Неисправный ротор автомобильного генератора прежде всего вызывает исчезновение зарядного тока и разрядку аккумулятора. На это указывает лампочка разрядки батареи, расположенная на щитке приборов. Положение стрелки вольтметра находится возле красной зоны или в самой зоне. В связи с этим возникает необходимость проверить якорь генератора мультиметром.

При проверке напряжения мультиметром при работающем двигателе, его показатели на выводах батареи будут меньше, чем необходимые 13,6 вольт. С целью получения более точных результатов, рекомендуется заранее проверить зарядку аккумулятора от генератора мультиметром.

Основными неисправностями ротора считаются короткое замыкание обмоток и разрыв выводов между обмоткой возбуждения и контактными кольцами. Для проверки не обязательно снимать генератор с двигателя и вынимать из него ротор. Достаточно снять реле-регулятор напряжения и через образовавшееся окно выполнить все необходимые действия.

Для того чтобы проверить наличие замыкания на массу обмоток возбуждения ротора, нужно установить мультиметр в режим омметра и прижать поочередно плюсовой щуп к контактным кольцам. Минусовой щуп прижимается к массе – корпусу генератора. Если показатель сопротивления стремится к бесконечности, значит ротор исправен и замыкание на массу отсутствует. После этого следует проверить обмотку генератора мультиметром на обрыв. Мультиметр также выставляется в режим омметра, плюсовой щуп прикладывается к одному контактному кольцу, а минусовой – к другому. Показатель сопротивления от 5 до 10 Ом свидетельствует об исправности обмотки возбуждения. В большинстве случаев неисправный ротор подлежит замене.

Однако не все элементы могут быть проверены путем тестирования. Например, проверить щетки генератора мультиметром не представляется возможным. Данная процедура предполагает визуальную диагностику, после того как будет произведено снятие щеточного аппарата. При необходимости может быть снят и регулятор напряжения. Как правило у щеток наблюдается равномерный износ. В нормальном состоянии длина щеток – 8-10 мм. Если же этот показатель менее 4,5 мм, то щетки подлежат обязательной замене. Одновременно вычищается угольная пыль, образовавшаяся в результате трения щеток о роторные кольца.

При выполнении диагностики генератора, неисправность ротора допускается в последнюю очередь. Прежде всего проверяются другие элементы, которые с большей вероятностью могут стать причиной нарушений работы устройства. Низкое напряжение, горящая лампочка на панели приборов и другие симптомы могут случиться в случае выхода из строя диодного моста или реле-регулятора. Сначала проверяются они, а уже потом и сам ротор.

Если неисправность обнаружилась

Диоды крепятся на пластинах путём прессовки в отверстие меньшего диаметра, поэтому самостоятельная замена неисправного полупроводника — хлопотное дело, не гарантирующее 100% успеха. Диодные мосты для отечественных автомобилей недороги, поэтому при обнаружении неисправности его меняют на новый.

Выпрямительные блоки современных иномарок стоят внушительных денег, поэтому замена диода в таком мосту экономически оправдана. Проведение данной процедуры лучше доверить специалисту.

От состояния диодного моста зависит качество работы всей электрической системы автомобиля. При появлении ранее перечисленных признаков неисправности нужно незамедлительно провести его диагностику, ремонт или замену.

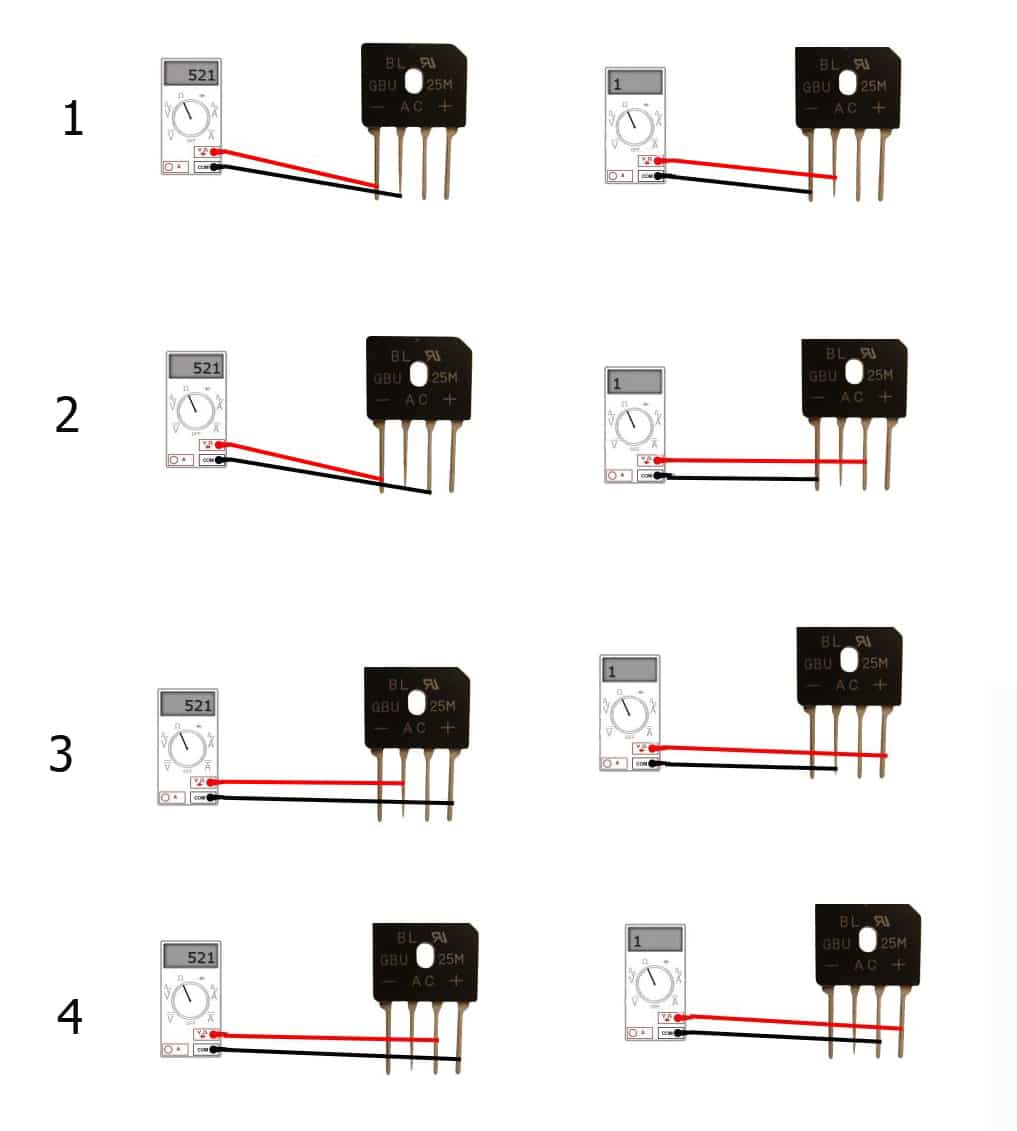

Как проверить диодный мост генератора мультиметром

Диодный мост в генераторе является своеобразным выпрямителем, с помощью которого переменный ток, вырабатываемый генератором, преобразуется в постоянный. В него входят полупроводниковые диоды в количестве 6 штук, 3 из них – с положительным значением, а 3 – с отрицательным. Каждая из этих групп пропускает ток только в одном, строго определенном направлении.

Переменный ток используется тогда, когда его нужно передать на дальнее расстояние. Для электроприборов, установленных в автомобиле, требуется постоянный ток, в том числе и для зарядки аккумулятора. Поскольку генератор способен вырабатывать лишь переменный ток, то для преобразования в постоянный ток как раз и нужен диодный мост.

В конструкцию входят две металлические пластины, проводящие электрический ток. На их плоскости в порядке очередности устанавливаются диоды. Переменное напряжение, выдаваемое генератором, изменяет направление, в котором движутся электроны. Для того чтобы получить постоянное напряжение, требуется перенаправить их движение в так называемую неправильную сторону, в результате дальнейшей работы фаз будет создаваться постоянный ток. В данной схеме аккумуляторная батарея служит своеобразным конденсатором, который успешно гасит колебания напряжения. При необходимости следует проверить генератор с помощью мультиметра.

Довольно часто происходит выход из строя диодного моста. Подобная ситуация возникает при несоблюдении полярности аккумулятора, или замыкании электрической цепи в самом генераторе. Любые неисправности диодного моста отрицательно влияют на всю бортовую сеть. Если произошел обрыв одного из диодов или диод оказался пробитым, в этом случае в стабильном пульсирующем напряжении на выходе генератора появляются провалы, поскольку неисправный диод прекращает подачу напряжения в бортовую сеть.

Определенную компенсацию провалов берет на себя аккумулятор за счет собственных ресурсов, однако величина общего напряжения сети все равно снижается. Помимо нарушения стабильности, провалы приводят к электромагнитным помехам, отрицательно влияющим на звуковоспроизводящее оборудование. При большом количестве таких нарушений скорее всего потребуется обязательная проверка диодного моста. С этой целью придется проверить генератор на работоспособность мультиметром, предварительно сняв его с двигателя. Диодный мост отсоединяется и прозванивается тестером.

Во время разборки желательно использовать руководство по эксплуатации, поскольку на разных машинах эта операция может отличаться. На одних моделях крепление моста осуществляется болтами, а в других он просто припаивается. На диодный мост и генератор наносятся метки, чтобы избежать путаницы при последующей сборке.

• Мультиметр необходимо перевести в режим измерения сопротивления и установить звуковую индикацию.
• Далее щупы измерительного устройства подключаются к каждому выводу диода. Отрицательный вывод – «минус» соединяется с центральной стальной или алюминиевой пластиной, а положительный вывод соединяется с металлической жилой, выполненной в виде луженого оголенного провода, диаметр которого должен быть не менее 1 мм.
• Чтобы проверить каждый диод, нужно вначале одним щупом коснуться жилы или центральной пластины, а другим щупом – противоположного вывода диода. После этого щупы необходимо поменять местами.
• При исправности диода, мультиметр будет выдавать звуковые сигналы только когда щупы находятся в определенном положении. Если же тестер пищит при всех вариантах подключения, это указывает на то, что диод пробит. Если звуковые сигналы вообще отсутствуют, значит имеет место обрыв диода. Звуковые сигналы должны издаваться прибором, когда проверяется только одна сторона моста.

Существует еще один метод проверки генератора мультиметром. В этом случае используется сопротивление – основная физическая величина. Для проведения измерений таким способом, переключатель нужно установить на отметку 1кОм. Касания щупами осуществляются как и в предыдущем варианте. При проверке одного направления прибор должен выдавать результат 500-800 Ом, а при проверке другого – бесконечность. В этом случае все диоды моста находятся в рабочем состоянии.

Ищем диодный мост на плате

Проверять можно как установленный на плате диодный мост, так и выпаянный из нее, второй  вариант считается более точным, поскольку на проверку не влияют другие элементы цепи, но следует помнить, что некоторые методы проверки можно реализовать только в рабочем устройстве. Если конструкция прибора довольно сложная или плата переполнена деталями, диодный мост целесообразно искать в таких локациях:

• в блоках питания;
• во вторичных цепях трансформаторов;
• на выходе генераторов;
• перед аккумуляторными батареями.

После обнаружения диодного моста, необходимо осмотреть его корпус или каждый диод в отдельности. Опытный электрик для себя автоматически заметит расположение вводов, но если вам сложно ориентироваться на память, можете нарисовать схему применительно к вашей ситуации. На такой схеме нужно отобразить плюсовую клемму и отрицательную клемму, клеммы ввода переменного напряжения.

Также следует отметить, что неисправность может заключаться не только в диодных мостах, поэтому при обследовании стоит внимательно осматривать все элементы и детали, а при проверке не исключать целостности объекта.

Конструкция генератора: его состав

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Одно то, что ген всегда находится под высокой нагрузкой, априори включает его в группу риска

За ним нужен глаз да глаз. Опытные и заботливые автомобилисты об этом знают. Новички и дилетанты – не обращают внимания, «гробят» новое устройство и аккумулятор, а потом удивляются – почему не едет машина

Одно то, что ген всегда находится под высокой нагрузкой, априори включает его в группу риска. За ним нужен глаз да глаз. Опытные и заботливые автомобилисты об этом знают. Новички и дилетанты – не обращают внимания, «гробят» новое устройство и аккумулятор, а потом удивляются – почему не едет машина.

Из чего состоит ген? В его компоненты обязательно входит ротор или индуктор. Его основной функцией является создание магнитного поля внутри устройства. Ротор имеет вал, на котором присутствует обмотка возбуждения. За счет нее и происходит подпитка или самовозбуждение гена.

Особенности проверки

контактыконтактыДля проведения комплексной проверки диодного моста достаточно двух инструментов — цифрового комбинированного прибора (мультиметра) и лампочки с номинальным напряжением 12 Вольт. Все работы реально сделать самостоятельно, без привлечения дорогостоящих мастеров. Чтобы получить доступ к узлу, снимайте защитный корпус, после чего отключайте вывода регулятора. При этом учитывайте цветовые особенности диодов:

• Выпрямители красного цвета — «плюс».
• Выпрямители черного цвета — «минус».

Проверить целостность диодов на ВАЗ можно двумя способами. Для большей надежности рекомендуется их применять в комплексе.

Сначала рассмотрим, как проверить диодный мост мультиметром. Этот вариант занимает меньше всего времени и пользуется наибольшим спросом у автовладельцев. Алгоритм следующий:

• Демонтируйте группу выпрямителей с генератора. Без снятия устройства с автомобиля выполнить проверку, к сожалению, не выйдет. Это вызвано тем, что каждый диод требуется проверять по отдельности. Если же они будут «в схеме», точно диагностировать поломку вряд ли удастся.
• Переводите переключатель цифрового прибора в режим прозвонки. После этого соединяйте щупы друг с другом — вы услышите писк из специального динамика устройства. Если вы используете простой прибор, в котором эта опция не предусмотрена, переводите переключатель в позицию «1кОм».
• «Садитесь» щупами к вводу и выводу диода, после чего фиксируйте показатель. Далее сделайте обратный замер. Выпрямитель можно считать целым, если при одном измерении показало бесконечность, а при другом — 0,5-0,7 МОм. В случае когда в обоих случаях на приборе высветилось минимальное сопротивление, или же он показывает бесконечность в первом и во втором варианте, это сигнализирует о неисправности одного (группы) диодов.

Теперь рассмотрим, как проверить диодный мост лампочкой? Такой вариант хорош в случае, когда под рукой нет мультиметра. Роль «прибора» в этом случае выполняет лампочка на 12 Вольт.

Алгоритм такой:

• Подключайте «минусовую» клемму аккумулятора к диодному мосту. При этом следите, чтобы пластинка плотно контактировала с внешней частью генератора.
• Проверьте каждый диод по отдельности. Берите один вывод лампы и подключайте его к «минусу» генератора, а второй — к «плюсу» клеммы под номером «тридцать» (от АКБ). Если лампочка засветилась, это говорит о проблемах с одним или несколькими диодами. Кроме того, свечение часто свидетельствует о наличии КЗ в цепи.
• Проверьте «минусовые» диоды. Для этого подсоединяйте «минус» лампочки к кожуху генератора, а другой провод — к крепежному болту на мосту. Если при такой проверке имеет место моргание или свечение лампы, с «минусовой» группой имеются проблемы.
• Проверьте «плюсовые» диоды. Для этого положительный вывод ставьте на «тридцатую» клемму, а отрицательный — к крепежному болту. Свечения лампы быть не должно. Если же такая проблема имеет место, имеют место сбои в одном или нескольких «плюсовых» диодах.
• Проверьте дополнительную группу выпрямителей. Берите отрицательный край и оставляйте его на прежней позиции, а положительный конец прикладывайте к клемме «шестьдесят один». Свечение лампочки сигнализирует о наличии проблемы.

Если проверка диодного моста показала неисправность, берите пробитый диод и ставьте на его место новую (исправную) деталь. Оптимальный и более простой вариант — приобрести весь диодный мост в комплексе, но в этом случае придется потратить больше денег.

При соблюдении упомянутых выше рекомендаций диагностика неисправности занимает не больше 1-2 часов. Так что не стоит торопиться на СТО — сделайте работу своими руками. Так удается набраться опыта и сэкономить личный бюджет.

Проверяем микроволновку

Как бы мы не старались четко выполнять условия эксплуатации, СВЧ — печь иногда ломается, а наиболее частые причины это:

• перегорел высоковольтный предохранитель;
• вышел из строя высоковольтный конденсатор;
• сгорел высоковольтный диод.

Конечно, можно отнести микроволновку в мастерскую, но при желании ремонт возможен и своими руками.

Одной из причин выхода из строя микроволновки является поломка диода,

рассчитанного на рабочее напряжение до 12000 вольт.

Он установлен в печке рядом с конденсатором:

Диод подключается выводом из анода к одному из контактов кондёра.

А другой конец прикручен на массу.

Емкость его небольшая в 1 мкф, но он рассчитан на напряжение до 2100 вольт. Как раз такое напряжение развивает трансформатор в микроволновой печи. И даже после выключения в нем остается достаточно приличный заряд опасный для жизни.

Одни мастера говорят, что достаточно какое-то время подождать после отключения аппарата от сети.

Но лучше перестраховаться.

Поэтому необходимо отверткой замкнуть контакты конденсатора между собой. А затем каждый вывод поочередно замкнуть на массу.

Только после того как мы проделаем эту процедуру несколько раз, можно приступать к проверяемым манипуляциям.

Но нужна предварительная подготовка.

Дело в том, что этот диод невозможно проверить просто так, без подготовки, обычным тестером.

Если подвести к его выводам щупы тестера, то на мультиметре будет показано что этот элемент якобы нерабочий.

Для того чтобы его прозвонить, на один из его выводов необходимо подать напряжение. Тогда он открывается и начинает работать как обычный диод.

Итак, начинаем проверять диод микроволновки.

1. Переводим тестер в режим измерения  постоянного напряжения в положение 20 вольт.
2. Нужен будет дополнительный источник питания. Подойдет обычная батарейка «Крона». Напряжение на ней обычно составляет 9.5 вольт.
3. Теперь можно измерить.
4. Берем наш диод и подключаем его к тестеру через батарейку.
5. На экране мультиметра появится значение напряжения в 5.9 вольт.
6. Если поменять полярность и снова проверить напряжение и снова провести замеры, то на экране мы увидим значение «ноль».

О том, что деталь неисправна, можно судить по результатам замеров. Когда при измерении в прямом и обратном направлении будет отсутствие показателей в обоих направлениях, можно определенно сказать, что проверяемая деталь неисправна и подлежит замене. А проверка на приборе позволила определить его состояние на работоспособность.

После замены этой запчасти на новую, ваша СВЧ печь будет работать как новая!

Эти диоды могут отличаться по номиналу и по форме.

Вот таким образом выполняется проверка диода из микроволновки.

Исполнения схемы

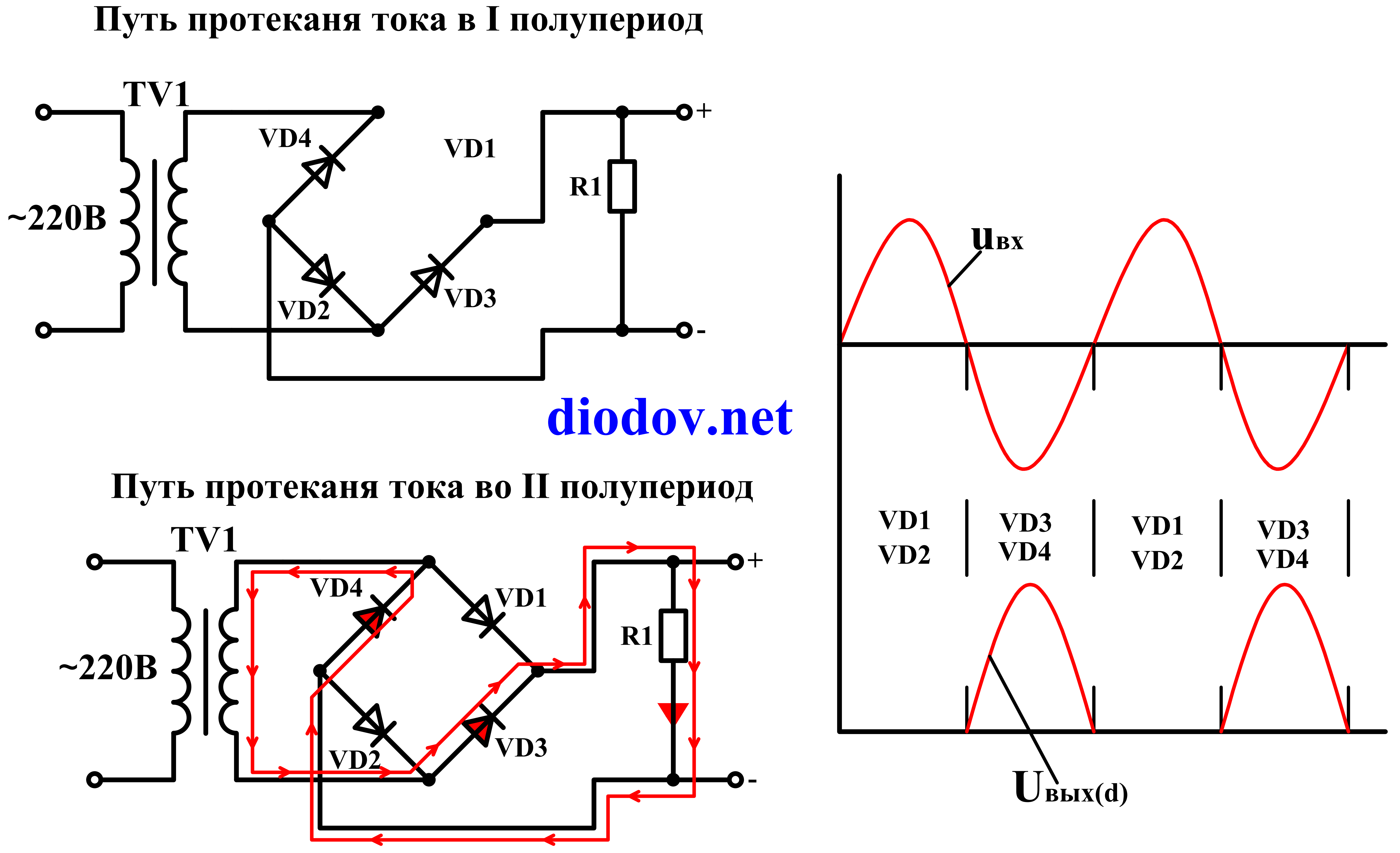

После подачи на входные клеммы переменного напряжения, ток начинает протекать только через два диода, другие же два остаются закрытыми. Затем закрытые открываются, пропуская сквозь себя электрический ток, а открытые – закрываются.

В основе процесса лежит свойство полупроводникового устройства – пропускать ток сквозь себя в одном направлении и препятствовать его прохождению обратно. Полезно будет узнать, как прозвонить такую схему, если она перестала работать.

Мостовые диодные схемы могут иметь два вида исполнения: либо изготавливаться из отдельных диодов, либо формироваться как монолитная конструкция. Второй вариант сборки предпочтительнее, потому что занимает меньше места и является более дешевым, однако при выходе из строя хотя бы одного элемента придется заменить всю монолитную конструкцию.

Разборка и снятие генератора

При неработающем генераторе, для того чтобы выполнить диагностику всех ответственных узлов на работоспособность, потребуется произвести его разборку.

Алгоритм разборки генератора для тестирования на работоспособность мультиметром:

1. Перед тем, как прозвонить генератор, отключают аккумулятор, снимая с него клемму «–».
2. Отсоединяют провод розового цвета, отвечающий за пуск генератора. Снимают крепежную гайку с «+» болта.
3. Ослабляют не сильно натяжение гаек вверху и внизу, откручивают натяжные болты, снимают ремень.
4. Поворачивают генератор под прямым углом. После этого можно снять нижний болт.
5. Выполняют внешний осмотр корпуса и очищают его.
6. Перед тем, как проверить генератор, демонтируют мост для проведения тестирования.

Диагностика исправности стабилитрона

Стабилитроном называется полупроводниковый элемент, стабилизирующий напряжение в довольно узком диапазоне. При этом через него могут протекать разные токи как большие, так и маленькие. Диапазон стабилизации стабилитрона по напряжению обычно ограничен сотней милливольт. Конструктивно стабилитрон представляет собой диод, и в прямом включении он так и работает. Стабилизацию напряжения он производит при подаче на него напряжения в обратном включении. Проверить исправность стабилитрона мультиметром можно точно так же, как и исправность обычного диода.

Мультиметр

Проверка тестером позволяет определить исправность диода или подтвердить его поломку. Самый часто применяемый измерительный прибор в этой области – мультиметр. Он используется для замера всех основных параметров компонентов электросхем: силы тока, напряжения, сопротивления, емкости. Более дорогие модели способны измерить температуру предмета, узнать коэффициент усиления, емкость конденсаторов, провести прозвонку цепи на короткое замыкание.

Почти все современные виды мультиметра могут работать как с постоянным, так и с синусоидальным типом электротока. Среди представленных на рынке устройств наиболее востребованы цифровые и аналоговые виды. И хотя первый вид более продаваем, второй до сих пор активно используют в своей работе профессионалы.

Основными преимуществами классических аналоговых мультиметров является их надежность и низкая стоимость (по сравнению с цифровыми). Однако минус проявляется в меньшей точности, допускающей погрешность в 1,5-2%.

Цифровые приборы часто используются в домашних условиях. Они более точны (погрешность до 0,5%), просты в эксплуатации и обладают большим разрешением измерений.

Данные тестеры не требуют калибровки перед каждым замером и обладают устойчивостью к вибрации.

Существует и третий вид в чьем устройстве предусмотрен и стрелочный, и цифровой индикатор.

Помимо основного корпуса к тестеру прилагаются 2 щупа с проводами красного и черного цвета.

Внизу на панели прибора можно увидеть несколько разъемов:

• «COM» — общий, заземленный (для черного щупа);
• «VΩmA» — разъем, позволяющий прозвонить контакты, измерить силу и частоту тока (для красного щупа);
• «10 А» — гнездо для провода, позволяющего измерить ток до 10А.

Четвертое гнездо «°С mA Lx», присутствующее на некоторых моделях, измеряет дополнительные параметры (температуру, коэффициент усиления и емкость конденсатора).

Также на лицевой панели можно увидеть поворотный диск, опоясанный шкалой с цифровыми значениями и метками. С помощью этого диска можно выставлять необходимые значения, настраивать на нужные режимы или выполнений определенных функций.

Обращенный и туннельный тип

Здесь применяется принцип анализа зависимости тока от величины применяемого на конкретном временном отрезке напряжения. Как и в других случаях, потребуется сборка схемы определенного вида.

Перечень элементов:

VD

– тестируемый диод туннельной модификации;

Uп

– гальванический узел снабжения системы питанием;

Сопротивления: R1, R2 , R3 – 600Ω.

Измерения находятся в определенных границах – не менее максимального тока тестируемой детали. В маркировке находятся данные для ознакомления с нужными параметрами.

Сам алгоритм процесса заключается в установке максимума на R3 – переменном резисторе. Затем, с соблюдением правильного порядка подключения, присоединяется деталь, и производятся наблюдения с плавным, ритмичным понижением значения R3.

Методика проверки диодного моста

Поскольку в электронике всё чаще применяются диодные мосты в одном корпусе, то встаёт вопрос о методике их проверки. Мне частенько задают вопрос: «Как проверить диодный мост?».

О проверке обычных диодов я уже рассказывал, но тему проверки диодных сборок как-то упустил из виду. Заполним этот пробел.

Для начала вспомним основные свойства диода и схему диодного моста (так называемую схему Гретца).

Как известно, диод пропускает ток только в одном направлении – это его основное свойство. Схема диодного моста по схеме Гретца приведена на рисунке.

К выводам со значком «~» подводится переменное напряжение, полярность подключения тут не важна. Проще говоря, два вывода «~», это вход переменного напряжения.

С выводов «+» и «—» снимается уже постоянное напряжение. На самом деле оно пульсирующее, но сейчас не об этом.

Иногда выводы для подключения переменного напряжения (~) маркируются также AC, что означает Alternating Current – в переводе с английского «переменный ток».

Итак, память освежили, теперь подумаем о том, как же нам проверить диодный мост мультиметром.

Для экспериментов возьмём диодную сборку RS407 на прямой ток 4 ампера и обратное напряжение 1000 вольт. Также нам потребуется любой цифровой мультиметр.

Включаем мультиметр в режим проверки диода. Обычно он совмещён с режимом «прозвонки» и обозначен на панели прибора символом диода.

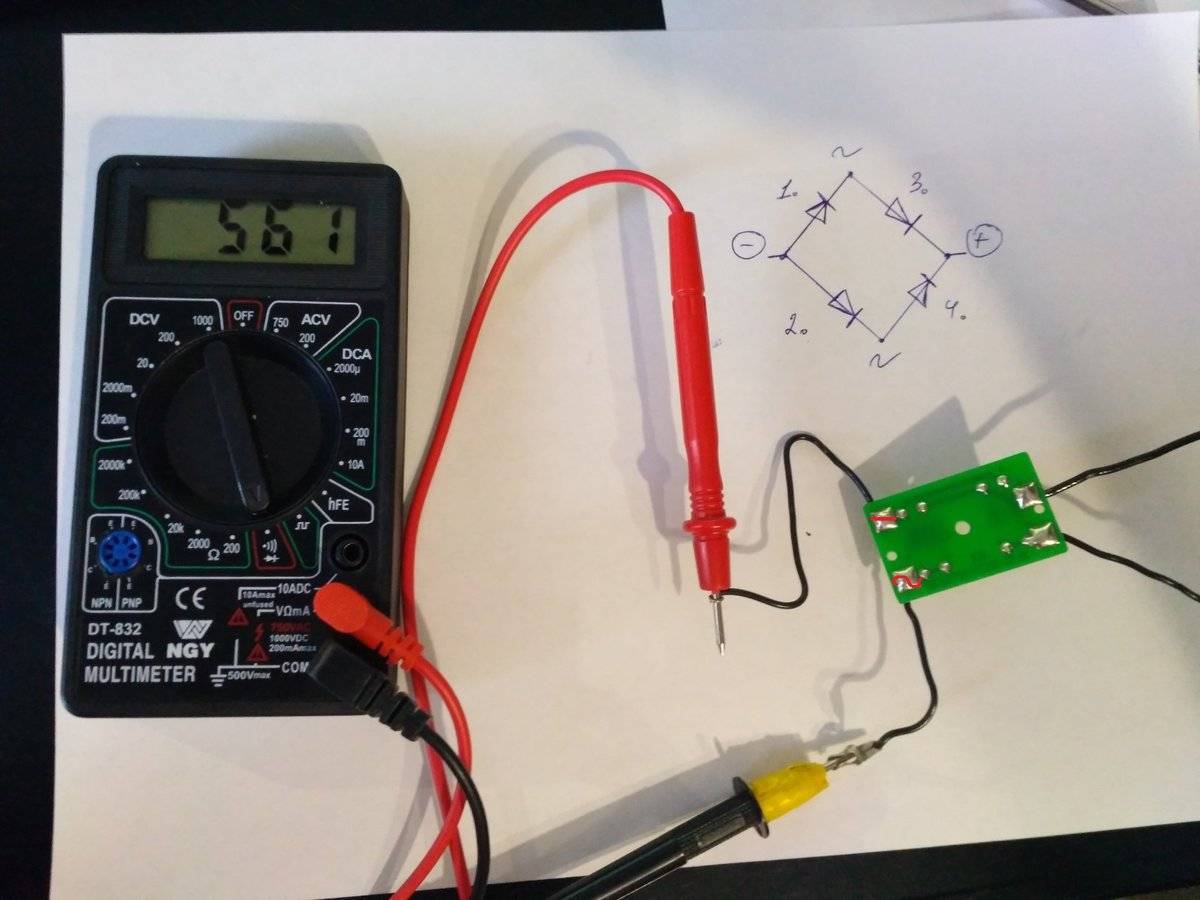

Чтобы было более наглядно, нарисуем схему диодного моста на бумаге и будем ориентироваться на рисунок. Далее проверим диоды, которые на рисунке обозначены под номером 1 и 2. Для этого подключаем к минусовому выводу диодного моста плюсовой щуп мультиметра (красный). А минусовой щуп (чёрный) подключаем к выводам моста со значком «~» или аббревиатурой AC. Так как диода два, то проделываем эту операцию по очереди.

Так как в таком случае диоды будут включены в прямом (проводящем) направлении, то на дисплее мультиметра мы увидим числа вроде 0,562V (562 mV). Это падение напряжения на P-N переходе открытого диода. Его ещё называют пороговым, т.е. чтобы открыть диод, нужно превысить данное напряжение. В зарубежных даташитах этот параметр называется Forward Voltage или Forward Voltage Drop (сокращённо Vf), что в вольном переводе означает «падение напряжения в прямом включении».

Для кремниевых диодов пороговое напряжение (Vf) составляет 400…1000 mV.

Теперь подключаем чёрный щуп к другому выводу моста со значком «~» или сокращением AC. Результат должен быть аналогичный. Вот взгляните.

Как видим, этот диод также проводит ток в прямом включении, а величина порогового напряжения чуть-чуть отличается (566 mV), это нормально.

Чтобы 100% удостовериться в исправности диодов 1 и 2, проверим их при обратном включении. Для этого к минусовому выводу моста («—«) подключаем минусовой, чёрный щуп мультиметра, а красный плюсовой щуп поочерёдно подключаем к выводам, обозначенным символом «~».

Проверка одного диода…

…второго.

В обоих случаях на дисплее будет отображаться единица, что свидетельствует о высоком сопротивлении P-N перехода. В таком включении диоды ток не пропускают. Они исправны.

Итак, диоды под номером 1 и 2 мы проверили и убедились в том, что они пропускают ток в одном направлении.

Теперь проверяем другую часть моста — диоды 3 и 4. Для этого к плюсовому выводу моста подключаем минусовой щуп мультиметра и по очереди соединяем красный щуп мультиметра с выводами AC диодной сборки. Это будет проверка диодов при прямом включении.

Как видим, диоды 3 и 4 исправны. Для большей уверенности меняем щупы и проверяем их при обратном включении, аналогично тому, как это делали с диодами 1 и 2. В обоих случаях на дисплее должна быть единица.

Многим такая методика проверки может показаться сложной и нудной. Да, я бы назвал такую проверку «дотошной», но она очень эффективна, так как мы проверяем все диоды сборки по отдельности.

Это интересно: Как сделать двигатель из батарейки, медной проволоки и магнита (видео)
