Регулировка автоматики газового котла: устройство, принцип работы, советы по настройке

Порядок проведения первого розжига котла с системой САБК

После того, как специалист газовой службы завершил монтаж и первичную настройку оборудования, он должен произвести пробный пуск автоматики газового котла.

Для этого необходимо произвести несколько последовательных действий:

1. Ручку управления установить в положение «Выкл», подать газ на запальник, и через смотровое окно осуществить розжиг с помощью бумажного жгута.
2. Ручку управления перевести в положение «Розжиг» и выждать не менее 30 сек. После появления устойчивого горения можно вынимать жгут и закрыть смотровое окно.
3. Если запальник горит с перебоями или не нагревает биметаллическую пластину, то нужно прекратить подачу газа и повторить все действия заново.
4. Для включения основной горелки нужно повернуть ручку управления в положение, соответствующее необходимому температурному режиму. Если газ не воспламенился в течении 2 секунд, то повернуть ручку управление в положение «Выкл». Если при повторной попытке розжиг не произошел, то необходимо выяснить причину неполадки.
5. После розжига основной горелки необходимо отрегулировать подачу первичного и вторичного воздуха. В результате горение должно быть ровным, без рывков и проскоков, а цвет пламени – голубой.
6. После настройки устойчивого горения произвести настройку защитных датчиков пламени и тяги.
7. С помощью мыльного раствора произвести проверку всех резьбовых соединений на наличие утечек газа.
8. После успешной настройки оборудования специалист газовой службы должен провести инструктаж пользователю агрегата с составлением письменного акта и подписями участников (специалист газовой службы и пользователь агрегата).

Для сохранности устройства автоматики газового котла не рекомендуется производить частые кратковременные отключения оборудования. Оптимальным режимом считается длительная работа агрегата с включенной запальной горелкой.

Марки и технические характеристики САБК

САБК-С-РД

Марка автоматики	САБК-1 С РД	САБК-2 С РД	САБК-3 С РД	САБК-4 С РД	САБК-8 С РД	САБК-8-40 С РД	САБК-8-50 С РД
Тепловая мощность ГГУ, кВт	12,1 ± 1,2	15 ± 1,5	19,2 ± 2	23,8 ± 2,8	30 ± 3	40 ± 4	50 ± 5

Наименование параметра, (ед. измерения)
Максимальное давление газа в сети, кПа	3,0
Номинальное давление газа в сети, кПа	1,3
Минимальное давление газа в сети, кПа	0,6
Стабилизированное давление газа на выходе из блока автоматики при давлении от 1,3 до 3 кПа, кПа	0,9±0,15
Инерционный период прекращения подачи газа автоматикой при отсутствии тяги, сек, в пределах	10-60
Инерционный период прекращения подачи газа автоматикой при погасании запальной горелки, сек, в пределах	30-60
Инерционный период прекращения подачи газа автоматикой при появлении негерметичности в импульсной системе, сек, не более	2
Инерционный период включения автоматики при зажигании запальной горелки, сек, не более	30
Температура окружающей среды помещения котельной, °С, в пределах	5-35
Необходимое разрежение в дымоходе котла, Па	5-25
Подвод газа для САБК-1 С РД….САБК-8 С РД, Ду, дюймы	G 1/2-B
Подвод газа для САБК-8-40 С РД, САБК-8-50 С РД, Ду, дюймы	G 3/4-B
Масса комплекта, без ГГУ, кг, не более	3

САБК-Т

Модель/ Характеристики	САБК-1Т	САБК-2Т	САБК-3Т	САБК-4Т	САБК-8Т	САБК-8-40Т	САБК-8-50Т
Тепловая мощность ГГУ, кВт	12,1 ± 5	15 ± 5	19,2 ± 5	23,8 ± 5	30 ± 5	40 ± 5	50 ± 5
Подвод газа, Ду, дюймы	G 1/2-B	G 3/4-B

Наименование параметра (ед. измерения)
Максимальное давление газа в сети, кПа	3,0
Номинальное давление газа в сети, кПа	1,3
Минимальное давление газа в сети, кПа	0,6
Стабилизированное давление газа на выходе из блока автоматики при давлении от 1,3 до 3 кПа, кПа	0,9±0,15
Диапазон настройки регулирования температуры теплоносителя – вода, оС, в пределах	50-90
Номинальная тепловая мощность запальной горелки, кВт, в пределах	1,3±0,3
Масса комплекта, без ГГУ, кг, не более	1,5
Инерционный период прекращения подачи газа автоматикой при отсутствии тяги, сек, в пределах	10-60
Инерционный период прекращения подачи газа автоматикой при погасании запальной горелки, сек, в пределах	30-60
Инерционный период включения автоматики при зажигании запальной горелки, сек, не более	60
Температура окружающей среды помещения котельной, °С, в пределах	5-35
Необходимое разрежение в дымоходе котла, Па	5-25

Система управления САБК является надежным и эффективным средством для автоматической эксплуатации отопительных котлов.

На что обратить внимание

После того как все будет смонтировано, необходимо пригласить для осмотра газового котла специалиста из газовой службы района. Он проверит, все ли правильно сделано, соблюдены ли монтажные правила и нормы. Если ничего не вызовет у него нареканий, он выдаст вам заключение, которое послужит основанием, чтобы открыть вентиль.

Однако есть несколько требований, которые вам придется выполнить обязательно:

1. Опрессовать систему отопления. Этот процесс производится под давлением 1,8 атм. — показатель можно увидеть на манометре котла.
2. В это время нужно проверить все стыки и соединения на герметичность.
3. Систему лучше избавить от воздуха.
4. Не стоит добавлять в воду, которая будет являться теплоносителем, антифриз.
5. Если в газовом котле используется автоматика и система безопасности, требующие электроэнергии, то необходимо будет обеспечить бесперебойную подачу электрического тока.

Теперь о требованиях к помещению, где планируется размещение газового отопительного оборудования. Котельную можно организовать в любом нежилом помещении. Это может быть подвал, кладовая, чердак и прочее. Единственное, где нельзя устанавливать котел — это ванная и туалет.

Опрессовка системы отопления

Объем помещения должен соответствовать общему тепловому выделению — как самого котла, так и дополнительных видов оборудования. К примеру, бойлера, расширительного бака и прочего. Чтобы было понятнее, приведем несколько примеров:

1. Суммарная тепловая мощность до 30 киловатт требует помещения объемом 7,5 кубических метров.
2. 30-60 киловатт —13,5 кубометров.
3. До 200 киловатт — 15 куб.м.

Как видите, изменения достаточно существенные. Поэтому для большого дома, требующего много тепла, будет нужна и более просторная котельная. Кстати, в паспорте на помещение, где установлено газовое оборудование, должно быть записано, что это котельная или топочная

В настоящее время на рынке появляется все больше новинок, для установки которых нет таких жестких правил. К примеру, отопительные котлы с замкнутыми камерами сгорания. Это абсолютно безопасная конструкция, не требующая большого пространства и даже наличия в котельной окон и вентиляции.

Воздухообмен

Большинство потребителей использует стандартные газовые котлы, которым для эффективного сжигания газа требуется воздух. И здесь тоже есть свои требования и нормы. К примеру, газовый котел мощностью 23,3 киловатта для создания оптимальной температуры требует 2,5 кубических метра газа в час. На такое количество топлива необходимо 30 кубометров воздуха.

И еще один очень важный момент, на который необходимо обратить внимание. Расстояние от стены до поверхности котла не должно быть меньше 10 сантиметров

И это при условии, что стена отделана негорючим материалом

И это при условии, что стена отделана негорючим материалом.

Требования к другим параметрам помещения

В котельной должно быть естественное освещение.

Многие сетуют на то, что требования к правилам монтажа слишком жесткие и завышенные. Но это вовсе не блажь бюрократии. Это опыт, позволяющий осознать наличие пожарной опасности, которая присутствует всегда, когда дело касается газового оборудования.

Поэтому примите эти требования как закон:

• Площадь котельной должна быть не меньше 4-х квадратных метров при высоте потолков не меньше 2,5 метров и ширине входной двери не меньше 80 сантиметров.
• В котельной должно быть естественное освещение. Так что наличие оконного проема обязательно. Причем на каждые 10 кв. метров должно быть окно площадью 0,3 кв.м.
• Необходимо обеспечить котельную хорошей вентиляцией. На каждый киловатт мощности котла должно приходиться 8 квадратных сантиметров вентиляционного отверстия, установленного в верхней части помещения.
• Газ должен подаваться только по металлической трубе, а для учета его расхода необходим счетчик. Еще одно обязательное условие — наличие газоанализатора.
• Сечение дымохода должно соответствовать мощности оборудования. К примеру, мощность 30 киловатт — диаметр дымохода 130 миллиметров, 40 кВт — 170 миллиметров. Нельзя, чтобы сечение дымохода и сечение выхлопного отверстия котла не совпадали, особенно, если первый меньше второго. Конец дымохода должен выходить за уровень конька кровли минимум на полметра.
• Если в котле есть системы, работающие от электрического тока, то на вход питания котла необходимо установить автомат, контролирующий мощность потребляемого тока.

Более подробно требования к монтажу газового оборудования изложены в СНиП II-35-76 «Котельные установки».

Популярные способы консервирования моркови

Вкусная маринованная морковь — простой рецепт как мариновать морковь на зиму.

kerescan — Сен 1st, 2015

Категории: Маринование

Этот простой домашний рецепт про то, как приготовить хрустящую маринованную морковку, станет «палочкой–выручалочкой» для многих хозяек. Имея в “сусеках” такую заготовку можно быстро накрыть на стол при неожиданном приходе гостей. Незаменима она и когда нужно быстро приготовить зимний салат или суп. И хотя, свежая морковь доступна в любое время года, стоит потратить немного своего свободного времени, чтобы приготовить такую вкусную и полезную в хозяйстве заготовку из моркови.

kerescan — Сен 2nd, 2015

Категории: Маринованное ассорти

Приготовить такое вкусное маринованное ассорти из обычных и привычных для всех компонентов дает возможность этот простой домашний рецепт. Маринованная морковь с яблоками вкусна и полезна. Может использоваться и как оригинальная закуска, и как пикантный десерт.

kerescan — Июн 30th, 2015

Категории: Соление-квашение

Легкий рецепт консервированной моркови даст возможность зимой приготовить любое блюдо с этим корнеплодом, когда свежего в доме не окажется.

Зимний салат: морковь, хрен и яблоки — вкусный рецепт заготовки из хрена на зиму.

kerescan — Окт 4th, 2015

Категории: Салаты

Этот домашний рецепт приготовления салата из хрена, моркови и яблок я люблю за то, что его очень легко приготовить. Простота и легкость приготовления придает этому вкусному ассорти еще большую привлекательность. Выделите немного своего свободного времени, воспользуйтесь рецептом этой заготовки из хрена и сделайте полезное вкусное фруктово-овощное ассорти.

Квашенная морковь с луком — простой домашний рецепт как квасить морковь на зиму.

kerescan — Сен 2nd, 2015

Категории: Соление-квашение

Если у Вас заготовлена вкусная квашеная морковь с резаным кольцами луком, то вопрос, какую аппетитную закуску быстро поставить на стол, у Вас пропадет сам по себе. Домашний рецепт этой заготовки из моркови выставляю здесь для тех, кто еще не имел возможности оценить по достоинству эти простые и доступные продукты. Оба компонента отлично дополняют друг друга, щедро делясь сладостью и пикантностью.

Разновидности

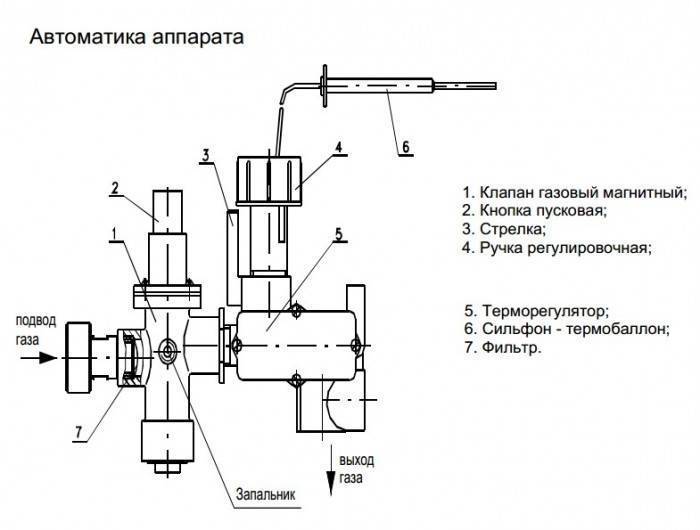

Все оборудование автоматического газового водонагревателя, контролирующее режимы отопительной системы, в общем можно разбить на две основные составляющие. Причем, к первой группе относятся приборы безопасности, способные удерживать работу агв в заданном температурном диапазоне, и обеспечивать надежность системы.

Ко второй группе относится автоматика безопасности предназначенная обеспечивать наиболее комфортную эксплуатацию агрегатов. Например, для этой цели служит встроенный электророзжиг или электронный термометр.

В обязательный перечень автоматики безопасности, используемых газовых котлов, включена регламентированная группа элементов.

1. Узел, производящий контроль над дежурным пламенем. В его состав должны быть включены элементы автоматики для газовых агрегатов, обладающие способностью самостоятельно останавливать подачу газа.
2. Блок, контролирующий параметры нагрева теплоносителя, способный останавливать нагрев при достижении предельно допустимой отметки.
3. Модуль, осуществляющий контроль над тягой, способный прерывать подачу газа к действующей горелке при нарушениях отвода выхлопа.
4. Предохранительный клапан, позволяющий производить сброс излишков давления в теплоносителе.

При наличии всех указанных элементов, обеспечивающих регулировку оборудования имеющегося газового котла, имеющаяся отопительная система признается пригодной для безопасного использования и допускается к работе. Об этом заносится запись в журнал автоматики безопасности водогрейного котла.

Розжиг

Настройку регулятора горения я произвожу по такому принципу:

1. Если в системе есть отсекающие теплоноситель краны, стоит воспользоваться ими, либо слить жидкость со всей разводки.
2. Вместо специально продуманной заглушки вкручивается регулятор.
3. Система заполняется и горелку можно разжигать.
4. С помощью рукоятки необходимо найти нужное положение, соответствующее заданной температуре.
5. Пламя я регулирую до максимума, желательно добиться появления голубого сегмента.
6. Посредством специального вентиля необходимо убрать желтую часть огня.

Я советую ориентироваться по отметкам на маховике, потому что точные показания могут не отобразиться на регуляторе, это случается редко, но забывать о таком нюансе не стоит. Относительно температуры за окном также необходимо правильно действовать, летом это участок между низким и средним значением, а зимой посередине промежутка среднего и высокого деления.

Проблемы при запуске

К основным эксцессам, виновных в обязательной регулировке газового котла во время пуска, я отношу чрезмерную мощность оборудования. Зачастую при подборе горелки, превосходящей по важным показателям прибор небольшого размера, проблем не избежать. Это обосновано нехваткой воздуха, что приводит к скоплению сажи в дымоходной трубе, а пламя постоянно будет желтого оттенка.

Не менее важно очистить рабочую вентиляцию от загрязнения, если этот момент будет упущен, то проблем с тягой не получится избежать. Все лишние продукты горения не будут выводиться полностью, это приведет к нехватке воздуха, взглянув на цвет огня, можно понять, в чем дело. При возникновении сложностей с регулировкой пламени горелки стоит задуматься о браке или поломке самой составляющей, сжигание газа должно достаточно заметно увеличиваться специальным регулятором

При возникновении сложностей с регулировкой пламени горелки стоит задуматься о браке или поломке самой составляющей, сжигание газа должно достаточно заметно увеличиваться специальным регулятором.

Перепады давления я замечал очень часто, хотя на производительность этот фактор не сильно влияет, но дымоход постепенно засорится от выбросов топлива, что приведет к некорректной работе агрегата.

выбор прибора для измерения давления газа и регулировки отопительного устройства

Манометр существует для того, чтобы измерять давление в системе. Он соединяется с аварийным предохранительным клапаном и воздухоотводчиком, таким образом, гарантируя безопасность.

Выход показателей давления за допустимые пределы означает, что система работает неправильно. Избыточное давление может привести к разрыву трубопровода и даже к взрыву оборудования.

Vkontakte

Odnoklassniki

Классификация манометров для настройки газовых котлов

Принцип работы всех манометров основан на том, что измеряемое давление уравновешивается силой трубчатой пружины или двухпластинчатой мембраны.

Она одним концом припаяна к держателю, а вторым, связана со стрелкой через специальный механизм. Этот механизм преобразует линейное перемещение чувствительного элемента в движение стрелки по циферблату.

Образцовые

Образцовыми называют измерительные приборы, которые применяют для калибровки других. Данный тип устройств используют для проверки оборудования и точных измерений давления жидкости и газа, они обладают более высоким классом точности — 0,015—0,6 ед. Повышенная точность измерения этих приборов обусловлена особенностями конструкции: зубчатый орган в передаточном механизме исполнен очень точно.

Электроконтактные

Эти устройства отслеживают предельное давление и оповещают систему о его достижении. Обычно такой вид измерительного оборудования применяют для газа, пара, спокойных жидкостей, несклонных к кристаллизации. Приборы могут управлять внешними электроцепями при достижении критического давления с помощью контактной группы либо оптической пары.

Фото 1. Электроконтактный манометр для отопительного газового котла. Прибор имеет циферблат с делениями.

Особенности АОГВ

Аббревиатура АОГВ расшифровывается просто — аппарат отопительный газовый водонагревательный. Число после букв указывает на мощность модели, то есть котёл АОГВ 116 — это агрегат в 11,6 кВт соответственно.

В технических характеристиках АОГВ 11 6 3 указано то, что котёл предназначен для обогрева жилого частного дома, гаража или небольшого хозяйственного помещения. Модель представлена только в напольном варианте, бытовые агрегаты обладают мощностью в пределах 11-29 кВт. Топливо, которое используется для работы устройства, это природный газ.

В нижней части котла находится теплообменник, под ним расположена газовая горелка. Именно она нагревает воду. Агрегат можно переоборудовать для использования сжиженного газа. Для изготовления корпуса прибора используется сталь высокого качества. Теплообменник изготовлен из трубок, что обеспечивает высокий коэффициент полезного действия устройства.

В этом видео вы узнаете, как зажигать котёл АОГВ 11.5

На задней части находятся два штуцера для входа и выхода. Верхний работает с прямой линией, нижний — с обратной. Верхняя часть корпуса крепится к дымоходу, его диаметр должен превышать 12 см. Производители выпускают два вида котлов — одно- и двухконтурные котлы. Последние предназначены не только для отопления, но и для нагрева воды.

Принцип работы и разновидности энергозависимых систем

Как работает автоматика газового котла? Энергозависимые системы нуждаются в электричестве и представляют собой сложные электронные приборы, самостоятельно регулирующие подачу топлива и мощность пламени, а значит, помогают экономить средства на отоплении дома.

Термостат комнатный

Термостат располагается в комнате, где нужно контролировать температуру. Датчики производят измерение.

В случае если температура стала меньше заданной, термостат посылает сигнал котлу и тот автоматически начинает работать.

Когда t достигает комфортных для жильцов показателей, перекрывается клапан и котёл прекращает работу.

Подсоединяется к котлу кабелем.

Суточный программатор

Прибор выполняет ту же роль, что и термостат, но с возможностью задавать программу на 24 часа. Программирует по времени температуру для отопления и для горячего водоснабжения. Через сутки цикл повторяется.

Подсоединяется к котлу кабелем и по радиоканалу.

Недельный программатор

Обладает более широкими возможностями для программирования климата в доме. Есть готовые режимы и настраиваемые. Радиус действия – от 30 м. и больше. Данные выводятся на дисплей с подсветкой. Приборы могут подбираться по цвету для конкретного интерьера.

Недельный программатор Auraton 2025

Настройка газового котла Навьен

Далее рассмотрим, как осуществить настройку газового котла Навьен Делюкс своими руками. Манипуляции производят с помощью выносного пульта, имеющего встроенный комнатный датчик температуры.

Настройка отопления

Чтобы настроить режим отопления и выставить температуру теплоносителя, следует зажать кнопку с изображением радиатора, пока на экране не появится такой же значок. Если картинка «радиатор» мигает, значит, на экране высвечивается установленная температура теплоносителя. Если символ не мигает, то высвечивается фактический уровень нагрева воды.

Настенные газовые котлы Navien – модельный ряд, плюсы и минусы

Как работают и какие преимущества газовых котлов «Navien Ace»

Для установки желаемой температуры используют кнопки «+» и «-» при мигающем значке «радиатор». Возможный диапазон находится в пределах от 40ºC до 80ºC. После настройки температуры она автоматически сохранится. Несколько секунд значок «радиатор» будет мигать, после чего на экране высветиться фактическая температура теплоносителя.

Отопление с регулировкой температуры воздуха

Для настройки желаемой температуры воздуха в помещении необходимо зажать кнопку «радиатор», пока на экране не появится изображение «домик с термометром». Он означает режим «Отопление с регулированием температуры воздуха в помещении».

При мигающем символе «домик с термометром» на экран выводится желаемая температура в помещении. При немигающем значке на дисплее высвечивается фактическая комнатная температура.

Когда значок мигает, с помощью кнопки «+» и «-» выставляется желаемый уровень нагрева в помещении, регулируемый в диапазоне 10-40ºC. После этого температура автоматически сохраняется, и значок перестает мигать.

Настройка температуры горячей воды

Для настройки температуры горячей воды необходимо зажать кнопку «кран с водой» пока в правом углу не появится аналогичный мигающий символ. После этого можно установить желаемую температуру горячей воды в диапазоне от 30ºC до 60ºC. Настройки автоматически сохранятся и символ «кран с водой» перестанет мигать.

Обратите внимание! В режиме «Приоритет горячей воды» температура нагревания воды регулируется иначе. Теперь рассмотрим, как выполнить настройку газового котла Навьен Делюкс в режиме «Приоритет горячей воды». Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек»

Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек»

Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой»

Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек». Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой»

Теперь рассмотрим, как выполнить настройку газового котла Навьен Делюкс в режиме «Приоритет горячей воды». Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек». Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой».

Режим «Приоритет горячей воды» подразумевает приготовление запаса воды заданной температуры даже в случае, если она не используется. Он позволяет подать нагретую воду потребителю на несколько секунд раньше.

Режим «Вне дома»

Режим «Вне дома» подразумевает работу газового котла только для приготовления горячей воды. Для перевода агрегата в данный режим нужно нажать кнопку, на которой изображены стрелка и кран с водой. Появившийся символ «кран с водой» на экране означает, что режим «Вне дома» установлен. Рядом с ним отображается фактическая температура в комнате.

Обратите внимание! Данный режим удобен для использования в теплое время года, когда горячее водоснабжение необходимо, а в отоплении надобности нет

Настройка режима «Таймер»

Режим «Таймер» необходим для задания времени остановки работы газового котла в границах от 0 до 12 часов. Агрегат будет работать по полчаса, отключаясь на время заданного интервала.

Чтобы установить режим «Таймер», следует зажать кнопку «радиатор» пока не появится символ «часы». При мигающем значке с помощью клавиш «+» и «-» задают время интервала. Выставленное значение сохраняется, «часы» перестают мигать, и на дисплее отображается фактическая температура воздуха.

Автоматизация котельного оборудования

Современный рынок широко представлен как отдельными приборами и устройствами, так и комплектами автоматики отечественного и импортного производства для паровых и водогрейных котлов. К средствам автоматизации относят:

• оборудование управления розжигом и наличия пламени, запускающее и контролирующее процесс горения топлива в топочной камере котлоагрегата;
• специализированные сенсоры (тягонапоромеры, датчики температуры, давления, газоанализаторы и т. д.);
• исполнительные устройства (электромагнитные клапаны, реле, сервоприводы, частотные преобразователи);
• панели управления котлами и общекотельным оборудованием (пульты, сенсорные мнемосхемы);
• шкафы коммутации, линии связи и энергообеспечения.

При выборе технических средств управления и контроля наиболее пристальное внимание следует уделить автоматике безопасности, исключающей возникновение нештатных и аварийных ситуаций

Технические характеристики

• Страна производства — Италия
• Вид камеры сгорания — открытая
• Вид установки котла — напольный
• Безопасность — газ-контроль, защита от перегрева
• Присоединения 1/2 ISO 7
• Рабочее положение — любое
• Используемый газ (семейства) — 1,2 и 3
• Максимальное входное давление газа — 50 миллибар
• Диапазон настройки регулятора — от 3 до 18 миллибар
• Рабочая температура окружающей среды — от 0 до 80 градусов по Цельсию
• Регулятор давления (по выбору) — Класс. С
• Устойчивость при кручении и изгибе — группа 2
• Система термоэлектрической защиты (при использовании термопар SIT)
• Время зажигания — менее 10 сек.
• Время выключения — менее 60 сек.
• Расчетное стекло циклов зажигания — 10.000
• Система ручного сброса: расчетное число циклов сброса — 10.000
• Тепловая мощность — 7-25 кВт
• Габариты (ДхШхВ) — 150х50х95 мм.
• Масса — 600 гр.

Как работает газовый клапан?

В большинстве газовых агрегатов установлен клапан SIT. Он включает следующие элементы:

• измерительный штуцер давления газа на выходе клапана;
• регулировочный винт минимального и регулировочная гайка максимального расхода топлива;
• крышка;
• измерительный штуцер давления на входе.

Клапан газового котла состоит из запирающей и модуляционной катушки. При подаче напряжения в 220 В на запирающий клапан к горелке подается минимальный объем газа в соответствии с заводскими настройками. Затем напряжение передается на модуляционную катушку. Процессор в зависимости от рабочего режима (мощности) подает напряжение с разной частотой модуляции, регулируя количество газа, проходящего за единицу времени.

Для настройки газового клапана котла на минимальную мощность понадобятся дифференциальный манометр, гаечный ключ и отвертка. Процесс настройки включает следующие этапы:

1. Снимают защитный колпачок, закрывающий дифференциальные винты клапана.
2. Открывают штуцер для замера давления газа, подаваемого на горелку – против часовой стрелки поворачивают запирающий винт на 1,5-2 оборота.
3. Подключают к входному штуцеру шланг манометра.
4. Включают режим отопления и отключают один провод модуляционной катушки – это нужно, чтоб клапан давал газ на горелку по минимуму, что будет соответствовать минимальной мощности агрегата.
5. Согласно показаниям манометра, настраивают минимальное давление газа на горелке. Для этого вращают внутренний винт, находящийся под защитным колпачком. При этом фиксируют внешнюю гайку.

Динамическое давление топлива на входе газового клапана находится в пределах от 1,4 до 2,4 кПа. Если измерения показали, что давление выходит за указанные пределы, необходимо вызвать специалистов-газовиков.

В заводском диапазоне мощности перенастраивать газовый клапан вручную нет необходимости. Это требуется для того чтобы перевести агрегат на мощность ниже или выше показателей, заявленных в инструкции. Часто настройка клапана нужна, если производительность устройства не соответствует отапливаемой площади дома или квартиры.

Почему отключается газовый котел – причины и методы решения проблем

Как подключить термостат к газовому котлу?

Настройка газового клапана при «тактовании» котла

Такую проблему как «тактование» газового котла можно решить путем настройки газового клапана. Обычно она возникает, если мощность агрегата значительно превышает необходимую для данной площади.

Чтобы исключить «тактование» устройства в режиме отопления, необходимо снизить давление на выходе. Это выполняется с помощью вращения регулировочного винта против часовой стрелки.

Для прекращения «тактования» в режиме ГВС уменьшают максимальное давление. Это решается методом вращения регулировочной гайки против часовой стрелки.

Однако в более современных моделях «тактование» устраняется автоматикой. Например, настройка газового клапана котла Будерус происходит с помощью блокировки тактов:

• удерживают кнопку с гаечным ключом в течение 5 сек;
• выбирают продолжительность интервалов от 0 до 15 мин с помощью кнопок со стрелочками.

Рекомендуется, чтобы настройки такого рода проводили только специалисты сервисного центра, особенно, если котел находится на гарантии. Иначе, если Вы испортите клапан, компания обнулит гарантийные обязательства и Вам придется покупать новую деталь.

Из статьи вы поймете принципы регулировки давления, тяги и мощности при работе устройства. Узнаете вероятные причины проблем вместе с вариантами их устранения. Если вам предстоит настройка котла, пользуйтесь нашими материалами. Не забывайте о правилах безопасности, и вы успешно настроите прибор, устраните мелкие неполадки.

Настройками газового котла следует интересоваться задолго до покупки, с учетом нужд и разных особенностей. Мы написали, какие параметры можно или нужно менять в используемом приборе. Новое устройство следует настраивать и готовить к работе, а некоторые нежелательные моменты удастся скорректировать.

Механическая

Механическая автоматика для газовых котлов не требует подключения к электросети. В этом и заключается основное преимущество. Однако не всегда она является полностью механической. В ней может использоваться встроенный источник питания – батарейка или аккумулятор – и использоваться другие источники, например термопара, вырабатывающая ЭДС под воздействием высоких температур. Все равно сохраняется энергонезависимость, что, в конечном счете, и требуется. Все настройки устанавливаются вручную, притом со значительной погрешностью.

На данный момент распространение получила одна система автоматического управления – EuroSit 630. Этот блок автоматики с итальянскими корнями получился настолько хорошим и практичным, что его ставят практически на все газовые котлы с энергонезависимым управлением. Производят его во многих странах по лицензии или без нее.

Блок автоматики EuroSit 630

Блок механической автоматики представляет собой металлический корпус с лабиринтом внутри, по которому может пройти газ от входа к выходу. Целый ряд клапанов регулируют подачу, давление и расход газа в зависимости от условий эксплуатации и установленных настроек. Две ручки управления задают режим работы котла и настройку целевой температуры теплоносителя.

Основная ручка определяет три режима работы:

• полное выключение;
• розжиг запала;
• режим основного горения.

В первом режиме подача газа полностью прекращена.

Во втором режиме обеспечивается работа только запальника. Это небольшая горелка с минимальным потреблением газа, которая постоянно горит и нужна для поджога газа в основных горелках камеры сгорания. Нажимая на ручку переключателя, открывается заслонка на пути газа к запальнику. С помощью кнопки пъезорозжига зажигается запальник. Рядом с ним закрепляется термодатчик, термопара. Под воздействием высокой температуры на датчике вырабатывается ЭДС, примерно 25 мВ, которой хватает для питания электромагнитного реле, поддерживающего заслонку постоянно открытой. Когда термопара хорошо прогреется ручку, отпускают, и запальник уже не погаснет. Если же он по какой-то причине потух, то термопара остынет и реле опять закроет клапан.

В режиме основного горения автоматика открывает проток для основной массы газа на пути к горелкам. Газ загорается от запальника, тепло поднимается к теплообменнику и передается теплоносителю.

Клапан, отвечающий за подачу газа, завязан на термодатчик, который крепится на выходе теплообменника. Датчик представляет собой сосуд, наполненный жидкостью или газом, способными сильно расширятся или сжиматься при изменении температуры. Сосуд соединяется с помощью тонкой медной трубки с блоком автоматики и оказывает давление на шток клапана.

Ручка регулировки задает пороги срабатывания клапана в зависимости от давления, оказываемого датчиком. Если температура теплоносителя ниже установленной регулятором, то подача газа разрешается. При достижении максимально допустимого значения температуры подача газа прекращается.

Еще один датчик температуры устанавливается перед выходом в дымоход. Он реагирует на температуру исходящих газов. Если они слишком холодные, значит, нет тяги, или горелка не работает, огня нет. В любом случае это сигнал к перекрытию газа. Если температура исходящих газов слишком высока, значит, поддерживается слишком интенсивное горение, что так же следует пресечь.

Ряд регулировочных болтов, не доступных пользователю в режиме обычной эксплуатации, позволяет:

• настроить допустимый расход и давление газа;
• установить минимальный напор газа;
• корректировать пределы изменения температуры теплоносителя.

Их установкой должен заниматься специалист во время монтажа и первоначальной настройки газового котла.

Частой проблемой энергонезависимой автоматики является неправильная работа термочувствительных элементов. Термопара на запальнике сложна в производстве, а выходные характеристики каждого датчика сильно разнятся даже в одной партии, что дает существенную погрешность в работе газовых котлов. Упрощает ситуацию то, что заменить терморегулятор или термопару под силу даже не специалисту, они доступны в продаже и часто взаимозаменяемы.
