Как проверить электродвигатель: этапы проверки и выяснение неисправностей

Проверка мотора прямого привода

Если рассматривать вопрос, как проверить электродвигатель стиральной машины, то следует учитывать вид подсоединения барабана к валу. От этого зависит тип конструкции электрической части. Мультиметром прозванивают обмотки и делают выводы об их целостности.

Проверку работоспособности проводят уже после замены датчика Холла. Именно он выходит из строя в большинстве случаев. После прозвонки обмоток при их целостности опытные мастера рекомендуют подключить мотор напрямую в сеть 220 В. В результате наблюдают равномерное вращение, чтобы сменить его направление, можно перевоткнуть вилку в розетке, повернув её другими контактами.

Этот простой метод помогает выявить общую неисправность. Однако наличие вращения не гарантирует нормальную работу на всех режимах, отличающихся при отжиме и полоскании.

Признаки поломки стиральной машины, и способы их устранения.

Стиральная машина не включается, кнопки на панели управления не реагируют.

1. Не исправна розетка.(попробуйте использовать другую).
2. Не исправен удлинитель (если вы его используете). (Используйте другой).
3. Не исправен электрический шнур стиральной машины (перебит и т.п.) (Заменить).
4. Сгорел сетевой фильтр. (Заменить).
5. Проблемы с электроникой (в зависимости от модели).

Стиральная машина не сливает воду.

1. Засорен фильтр насоса (почистить).
2. Засорен сливной шланг (почистить).
3. Засорен патрубок бак-насос. (Устранить засор).
4. Сломан насос слива (заменить насос).

Стиральная машина не набирает воду, не смывает порошок.

1. Закрыт кран подачи воды, или сломан.(открыть или заменить кран подачи воды).
2. Отключили воду в доме.
3. Перегнут заливной шланг (выровнять).
4. Засорен сетчатый фильтр в клапане подачи воды.(почистить).
5. Сломан клапан подачи воды. (Заменить).
6. Слабое давление воды.

Стиральная машина не отжимает.

1. Смотри пункт 2(не сливает воду).
2. Возможно включена функция (без отжима.(Отключить)).
3. Слетел ремень привода. (Установить или заменить).
4. Проблемы с электроникой (модуль управления).
5. Проблемы с двигателем.
6. Другие проблемы (В зависимости от модели).

Стиральная машина не греет воду, плохое качество стирки.

1. Дефект ТЭНа.(Заменить).
2. Обрыв проводки на ТЭНе(Перегорела).
3. Поломка электроники (модуль управления стиральной машины) (ремонт модуля).
4. Дефект термодатчика.(Заменить).

Стиральная машина течет.

1. Дефект заливного шланга или слабо зажаты гайки шланга. (Зажать гайки, заменить уплотнительные прокладки, заменить шланг).
2. Плохо закреплен сливной шланг в систему канализации(проверить течет ли во время слива).
3. Поврежден сливной шланг (заменить шланг слива).
4. Слетел патрубок подачи воды клапан-кювета. (Установить или заменить).
5. Течет кювета для моющих средств (Устранить течь).
6. Дефект патрубка кювета-бак (Заменить патрубок).
7. Засорен патрубок кювета-бак (Устранить засор).
8. Дефект манжеты люка (порвалась).(Заменить).
9. Плохо закрыт фильтр насоса (Почистить от мусора, грязи уплотнитель фильтра и установить на место).
10. Много других возможных проблем.

Мигают кнопки на панели управления.

1. Сигнализирует код ошибки стиральной машины, указывающий на поломку. (Определить коды ошибок стиральных машин и устранить неисправность).
2. Поломка электроники (модуля).(Ремонт модуля стиральной машины, или замена модуля стиральной машины).
3. Слабое напряжение в сети (для некоторых моделей).

Выбивает пробки.

1. Перебит электрический шнур. (Заменить).
2. Не исправен удлинитель (если используется).
3. Дефект ТЕНа.(Заменить).
4. Дефект модуля управления.(Ремонт электронной платы или замена).
5. Другие проблемы.

В стиральной машине не открывается люк.

1. Сломана ручка люка. (Заменить ручку люка).
2. Сломан замок люка (Блокировка люка). (Замена замка люка).
3. Вода в баке (функция в некоторых моделях). (Слить воду и открыть люк).

Не вращается (Не крутится) барабан.

1. Слетел ремень. (Установить или заменить приводной ремень).
2. Проблемы с двигателем (Ремонт мотора стиральной машины, или заменить двигатель стиральной машин).
3. Неисправность платы управления (модуль управления) стиральной машины. (Ремонт платы управления, ремонт модуля управления стиральной машины, или замена).
4. Другие проблемы.

При вращении машина искрит.

1. В щеточных двигателях слабое или, правильнее сказать, очень слабое искрение это нормально, а сильное искрение говорит о том, что сгорел мотор (двигатель) в стиральной машине(заменить двигатель стиральной машины).

В стиральной машине слышен скрежет, посторонний шум.

1. Между баком и барабаном попал посторонний предмет (косточка от бюстгальтера). (Обязательно извлечь посторонний предмет).
2. Вышли из строя подшипники барабана. (Заменить подшипники барабана в стиральной машине).
3. Порвался приводной ремень и намотался на шкив мотора.(Очистить шкив мотора и заменить ремень привода).
4. В насос слива воды (помпа)попал посторонний предмет(монеты, пуговицы, шпильки, зубочистки, гвозди, шурупы и т. п.). (Почистить сливной насос).

При отжиме стиральная машина шумит, прыгает, сдвигается с места.

1. Если машину только купили, то возможно не сняли транспортное крепление. (Снять транспортное крепление).
2. Плохая  установка стиральной машины (не жестко стоит, качается).( Регулируя ножки установить устойчивое положение).
3. Белье сбилось в комок (равномерная раскладка во время разгона на отжим не возможна, поэтому вибрация). (Остановить режим отжима , расправить белье и снова включить на отжим ).
4. Ослабло крепление противовесов.(закрепить противовес ).
5. Дефект амортизаторов. (Заменить амортизаторы).
6. Не жесткий пол (например деревянный и прогибаются доски).

Как проверить двигатель пылесоса на исправность

Еще до того, как приступить к трудоемкой операции по разбору двигателя в поисках неисправности, проверьте, есть ли напряжение на двигателе пылесоса. Для этого нужно снять крышку и измерить мультиметром нагрузку на входной клемме. Проверка работы пусковой кнопки, исправность семистора и плавкого предохранителя на корпусе мотора поможет предотвратить глубокую разборку узла.

В пылесосах установлены синхронные коллекторные двигатели. Работают они от однофазного тока напряжением 220 В. Устройство состоит из вращающейся части, совмещенной с валом – ротором (якорем) и неподвижной – статором. Коллектор принимает напряжение от сети через передаточный узел, от графитовыех щеток. При нормальной работе двигателя щетки искрят умеренно. Повышенное образование искр – повод для ревизии технического состояния двигателя пылесоса. Как самостоятельно проверить двигатель пылесоса мультиметром?

Проверка ведется визуальным и инструментальным методом. В качестве тестера используют мультиметр – универсальный аппарат для проверки любого устройства, использующего электрический ток. Им можно измерить сопротивление двигателя пылесоса в контуре. Это удобный способ найти обрыв в линии, используя замкнутую цепь.

Смысл другой операции, прозвонки, заключается в определение наличия контакта между двумя проводами. Перед тем, как прозвонить двигатель пылесоса мультиметром переключатель режимов устанавливается в режим «зуммер». При замерах, на положительный результат подается звуковой сигнал. Так проверяют исправность предохранителей и исправность схем. Этим способом находят короткое замыкание – когда 2 или несколько проводов спаялись.

Для того чтобы найти сопротивление обмотки двигателя пылесоса нужно измерить показатель между соседними ламелями и он должен быть одинаковым. В этом случае сопротивление полоски исчезающее мало, для измерения используется двумя приборами, амперметром и вольтметром. Оба они работают в мультиметре. Для этого устанавливается последовательно с объектом измерения резистор на 20 Ом. Результат определяют, одновременно снимая показания с амперметра и вольтметра. Подсчет сопротивления ведется по формуле R=U/I.

Чтобы измерить целостность обмотки двигателя пылесоса, ищут пару и прозванивают каждую по очереди, измеряя сопротивление. Показание «бесконечность» означает обрыв, установить место повреждения невозможно – прозвонка двигателя пылесоса показала его непригодность к дальнейшей эксплуатации. Если один вывод работает в разных парах, значит найдено КЗ.

Есть и добавочные способы, как проверить двигатель пылесоса на исправность. Пробой на корпус определяется, если хотя бы один провод в контакте с корпусом покажет 0. Измерение между корпусом и медными пластинами должно равняться бесконечности. Если при измерении сопротивления между ламелями ротора, в двух соседних пластинах сопротивление больше в 2 раза, чем в других контактах – нужно искать обрыв.

Межвитковое замыкание в домашних условиях не определяется. Но если все замеры проведены, а электродвигатель не запускается, возможно, это именно тот случай, когда неисправность определяют специальным прибором.

https://youtube.com/watch?v=5Wm_ODawTgA

Немного о коллекторных электродвигателях

• Обычное для домашнего хозяйства напряжение — это 220в. От 220в питается большая часть бытовой техники, потому она проектируется именно под эти особенности;
• Подавляющее большинство коллекторных электродвигателей, которые присутствуют дома — это не асинхронный, а синхронный агрегат;
• В отличие от асинхронного движка, синхронные устройства имеют неподвижную обмотку статора и обмотку на валу, то есть якорь. На них через щеточно графитное устройство или коллектор подается напряжение 220в.

Такие электродвигатели можно встретить в следующих устройствах:

• Стиральные машины;
• Электрические инструменты;
• Детские игрушки;
• Пылесосы и пр.

Исправность обмоток статора

Для выполнения этой проверки мультиметр переводится в режим измерения сопротивления с максимальной чувствительностью (диапазон 200 Ом или аналогичный).

Трехфазный двигатель

Наиболее сложный случай – 3-фазный электродвигатель, на корпус которого выведено 6 клемм, каждая из которых отвечает за начало и конец конкретной обмотки.

В схематической форме это показано ниже

Важно здесь то, что все обмотки одинаковы

Упрощенная электрическая схема 3-фазного электродвигателя

Порядок проверки:

• сначала мультиметром, который показывает сопротивление, определяются пары клемм, отвечающие за конкретную обмотку;
• точно замеряется сопротивление каждой из них, а полученные значения сравнивается между собой. Отсутствие разницы свидетельствует об исправности обмоток, а также о том, что у них отсутствуют межвитковые замыкания соответствующей обмотки.

Однофазный двигатель

В отличие от своего 3-фазного аналога у однофазного, кроме снижения рабочего напряжения до 220 В, до двух уменьшается также количество обмоток: одна из них считается рабочей, а вторая – пусковой.

При этом примерно равной популярностью пользуются две схемы их соединения, которые условно показаны ниже и внешне отличаются друг от друга количеством клемм.

На практике с одной из таких схем можно столкнуться на таком популярном бытовой устройстве как стиральная машина.

Варианты соединения рабочей и пусковой обмоток однофазного электродвигателя

Вне зависимости от схемы соединения обмоток, которые выбрал разработчик машинки, выполнением нескольких измерений можно проверить сопротивление каждой из обмоток. Более мощная рабочая обмотка будет иметь меньшее сопротивление.

4-контактная схема потребует выполнения шести измерений (АВ, АС, АD, BC, BD и CD – при указании, например, АВ считается, что мультиметр подключается к точкам А и В).

Важно при этом то, что:

• изменение положения щупов на противоположное не должно менять показаний мультиметра (AB = BA);
• у исправного двигателя только два измерения дадут конечное значение сопротивления максимум в десятки Ом (например, AB и CD), остальные покажут разрыв.

Для трехконтактной схемы всего будет получено три результата. Наибольшее сопротивление относится к последовательному соединению двух обмоток (оно измеряется между точками А и С на правом эскизе рисунка, показанного выше), среднее – характерно для пусковой обмотки и наименьшее – для рабочей.

Проверка пробоев и утечек на корпус

Штатным прибором для определения сопротивления изоляции является мегаомметр. Бытовой мультиметр эту функцию не реализует из-за малого напряжения батарейки и относительно невысокой чувствительности самого устройства в части малых токов.

Поэтому с его помощью можно только убедиться в отсутствии пробоев. Например, для схемы, показанной ниже любое измерение DA, DB и DC должно показывать разрыв.

Контрольные точки для измерений отсутствия пробоя на корпус

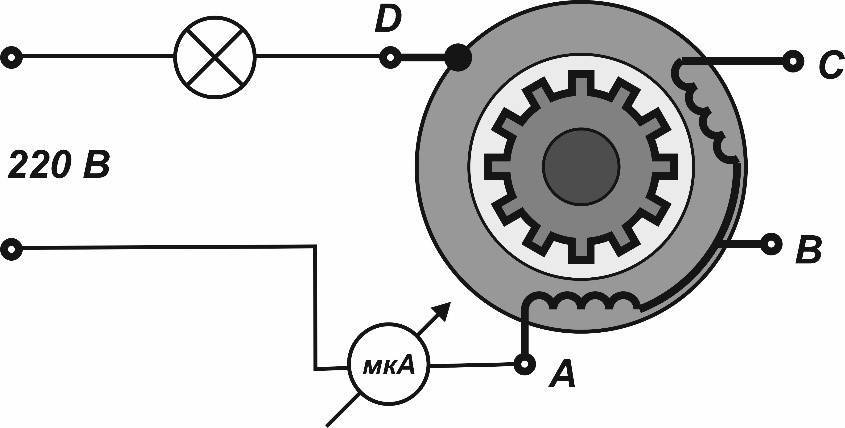

Более сложная схема показана на следующем рисунке. Суть выполняемого эксперимента состоит в искусственном увеличение тестирующего напряжения, для чего задействуется 220-вольтовая сеть.

При сборке схемы необходимо использовать обычную лампу накаливания мощностью примерно 60 Вт, которая берет на себя функции токоограничивающего резистора.

Проверка исправности изоляции с помощью сетевого напряжения

Мультиметр используется в режиме амперметра, для защиты от повреждения прибора чрезмерно высоким током измерения начинают на максимально грубой шкале, постепенно увеличивая чувствительность.

Изоляция считается исправной, если измеряемый ток I не превышает I = 1 мкА. С учетом того, что сопротивление лампы много меньше сопротивления изоляции Rиз, величину последнего находят как Rиз = 220/I МОм, причем ток в эту формулу подставляют в мкА.

При проведении описываемого эксперимента задействуется напряжение 220 В, то есть следует соблюдать все правила электробезопасности. Дополнительно двигатель должен быть демонтирован и располагаться на диэлектрическом основании.

Проверяем подшипники

Перемещение ротора относительно статора возможно благодаря подшипникам. Они могут быть конструктивно выполнены на одном из принципов:

• скольжения,
• качения.

Легкость вращения вала и ротора электродвигателя — это первый пункт проверки любого движка. Чтобы его реализовать на практике, необходимо:

• отключить проверяемый двигатель от источника питания или электросети;
• взявшись рукой за вал, покачать туда-сюда или провернуть ротор.

Оцениваем состояние подшипников

Но поскольку часто движки являются частью электропривода с редуктором, необходимо точно знать то, что вал, за который берешься, — это часть ротора, а не редуктора. Некоторые шестеренчатые редукторы с определенным усилием все же позволяют провернуть свой вал, и таким образом можно сделать оценку состояния подшипников. Но многие глобоидные и червячные — нет. В таком случае надо попытаться получить доступ к валу двигателя внутри редуктора. А еще лучше — отсоединить по возможности редуктор от движка.

Если вращение затруднено, значит, подшипник неисправен по следующим причинам:

• его срок службы истек из-за износа рабочих элементов;
• смазки либо слишком мало, либо ее нет вовсе. Но может быть и так, что применена смазка, не соответствующая условиям эксплуатации. Например, некоторые ее разновидности при температурах ниже нуля становятся настолько густыми, что тормозят вращение. В таком случае подшипники промывают бензином и заменяют смазку другой, пригодной для этих условий.
• Зазоры между трущимися элементами подшипника забиты грязью. Возможно и попадание посторонних мелких предметов.

Поломанный шариковый подшипник

Коммутирующая аппаратура

Для пуска вращения обмоток используется плата либо реле. Чтобы начать разбираться с вопросом, как проверить обмотку электродвигателя, нужно расцепить подводящую цепь. Через неё могут «звониться» элементы платы управления, что внесет ошибку в измерения. При откинутых проводах можно измерить поступающее напряжение, чтобы быть уверенным в исправности электронной схемы.

В двигателях бытовой техники часто применяется конструкция с пусковой обмоткой, сопротивление которой превышает значение рабочей индуктивности. При замерах учитывают тот факт, что могут присутствовать токосъемные щётки. В месте контакта с ротором часто появляется нагар, очистив его, нужно восстановить надежность прилегания щеток во время вращения.

В стиральных машинках применяются малогабаритные двигатели с одной рабочей обмоткой. Вся суть диагностики сводится к замерам её сопротивления. Ток замеряется реже, но по снятию характеристик на разных оборотах можно сделать выводы об исправности мотора.

Классификация электродвигателей

При проверке электродвигателя на исправность следует учитывать, что не все разновидности моторов могут проверяться подобным образом. Существуют самые различные варианты исполнения электродвигателей, большинство неполадок можно диагностировать при помощи мультиметра. При этом необязательно быть специалистом в этой сфере.

Современные электродвигатели можно разделить на несколько групп:

1. Асинхронный трехфазный с короткозамкнутым ротором. Эта модель пользуется большой популярностью, так как устройство простое и подвергается диагностике при применении обычного измерительного инструмента.
2. Асинхронный конденсаторный, короткозамкнутый с одной или двумя фазами. Такой вариант исполнения устанавливается в бытовой технике, питаться устройство может от обычной сети 220 В. Сегодня подобный электродвигатель также получил широкое распространение, встречается практически в каждом доме. Проверка на неисправность в этом случае проводится при применении стандартного тестера. Однофазная модель обладает экономичностью и практичностью в применении.
3. Асинхронный, оснащенный фазным ротором. Прозвонок этого мотора проводится довольно часто, что связано с более мощным стартовым моментом. Устанавливается эта модель на различном производственном оборудовании и различной крупной технике. Примером назовем краны, подъемники или различные станки.
4. Коллекторные, которые питаются от постоянного тока. Ревизия подобного прибора проводится довольно часто, используется в различных автомобилях для вентиляторов и насосов, дворников. Подобный электромотор может сгореть по различным причинам, своевременная проверка позволяет определить проблему.
5. Коллекторный с переменным током. Ручной электрический инструмент получил весьма широкое распространение. Для передачи вращения устанавливается коллекторный мотор, проверить который можно при помощи мегаомметра.

Однофазный двигатель

Отлично от трехфазного двигателя, в данном случае количество обмоток меньше (одна рабочая, вторая пусковая). Снижено и рабочее напряжение – в таком типе двигателя его значение – 220 В.

Существует две схемы соединения, которые имеют одинаковую популярность у производителей приборов. Отличаются они лишь количеством клемм. Одну из них можно встретить при ремонте стиральной машины.

Независимо о того, какая именно схема была выбрана производителем, можно провести проверку сопротивления обмоток, выполнив несколько измерений

Важно знать следующее: чем мощнее обмотка, которую называют рабочей, тем меньшее значение будет иметь сопротивление

Схема из четырех контактов требует проведения шести измерений. При этом:

• перемена места расположения щупов не должна влиять на изменение показаний мультиметра;
• в исправном двигателе сопротивление в несколько десятков Ом покажут лишь два измерения. В остальных будет разрыв.

В схеме из трех контактов измерений нужно тоже три. Наибольший показатель сопротивления связан с последовательным соединением двух обмоток. Среднее значение характерно для так называемой пусковой обмотки. Наименьшее для рабочей.

Другие проверки

Существуют и другие способы проверки работы двигателей постоянного тока. Например, существует прибор, с помощью которого можно проверить работу ротора электродвигателя. Мотор нужно приложить к призме на приборе, а потом подключить к сети. Во время проверки двигатель медленно поворачивают. Если есть вибрации, а межвитковое полотно притягивается к пазу – имеет место межвитковое замыкание.

Для проверки двигателя также используются рабочие стенды. С помощью этой конструкции (в ее состав входят источник постоянного тока, инвертор, вольтметр, компаратор напряжения, световой индикатор и зуммер) можно узнать о наличии обрыва.

Если вы работаете с поломками двигателей, собрать такой стенд можно и своими руками. Для бытового использования вполне подойдет и простой прибор. Купить его можно в любом магазине, который специализируется на электротехнике.

Пробои и утечки

Прибор, который измеряет сопротивление изоляции, называется мегаомметром. Бытовым мультиметром такой показатель измерить нельзя, так как ему не хватит напряжения от батарейки, да и прибор не сильно чувствителен к малым токам.

С помощью мегаомметра можно легко определить наличие или отсутствие пробоев. Поэтому с его помощью можно только убедиться в отсутствии пробоев.

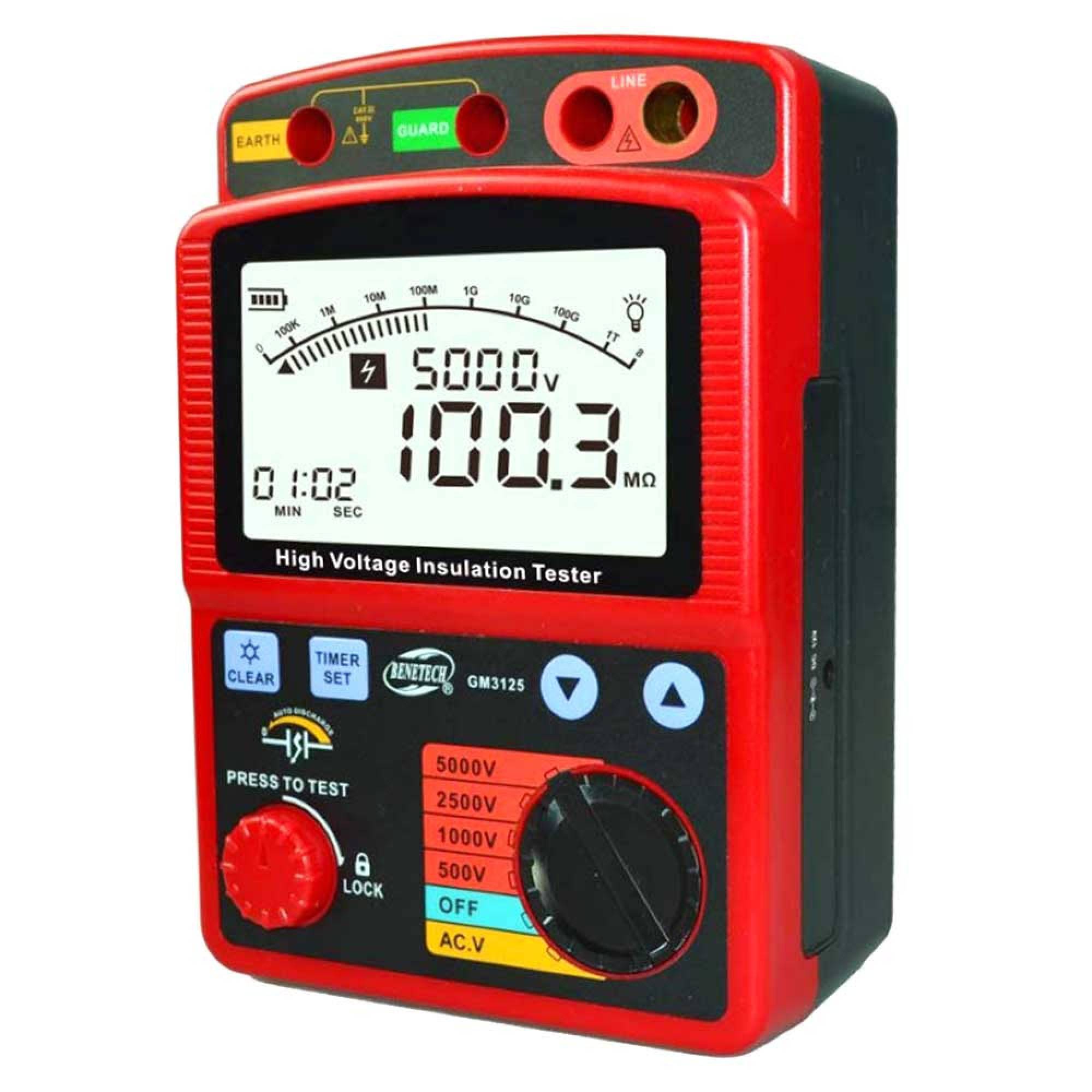

Мегаомметр

Суть выполнения проверки в том, чтобы искусственно увеличить тестирующее напряжение, что требует задействования сети в 220В. В схеме должна присутствовать обычная лампа, мощность которой составляет где-то 60 Вт. Она будет выполнять функцию резистора.

Мультиметр же нужно задействовать в режиме амперметра. Чувствительность во время измерения нужно увеличивать постепенно, начав на грубой шкале. Это защитит прибор от повреждения высоким током.

Изоляция рабочая, если ток I, который подвергся измерению, не выше I = 1 мкА. Учитывая сопротивление лампы, сопротивление изоляции Rиз находят следующим образом: Rиз = 220/I Мом. Ток в формуле записывают в микроамперах.

Еще раз обращаем внимание, что проверка требует наличия напряжения 220 В, поэтому жизненно важно соблюдать правила безопасности при работе с электрическим током. Двигатель можно демонтировать из прибора для удобства. В таком случае его располагают на диэлектрическом основании

В таком случае его располагают на диэлектрическом основании.

Проверьте, исправны ли электроцепи якоря

В разных типах двигателя могут быть отличные друг от друга конструкции ротора. Этот факт объясняет специфичность данных измерений.

Как проверить подшипники электродвигателя?

Для электродвигателей чаще всего используются такие типы подшипников, как:

• латунные;
• шарикоподшипники.

Некоторые нуждаются в оснащении смазочными фитингами, а некоторые уже смазаны в процессе производства.

Проверять подшипники нужно следующим образом:

• разместите двигатель на твердой поверхности и положите одну руку на его верхнюю часть;
• второй рукой проверните ротор;
• постарайтесь услышать царапающие звуки, трение и неравномерность движения – всего это сигнализирует о неисправности прибора. Исправный ротор двигается спокойно и равномерно;
• проверяем продольный люфт ротора, для этого его нужно потолкать за ось из статора. Допускается люфт максимум до 3 мм, но не больше.

Если есть проблемы с подшипниками, то электродвигатель работает шумно, сами они перегреваются, что может привести к выходу прибора из строя.

https://youtube.com/watch?v=oGWXwMiUbiE

Как прозвонить коллекторный двигатель

Коллекторный агрегат также можно прозвонить мультиметром. Данный тип электродвигателей используется в цепи постоянного тока.

Коллекторные двигатели переменного тока встречаются реже, например в различных электроинструментах. Наиболее качественно прозванивать такие изделия можно в том случае, если полностью разобрать электрический двигатель.

Проверить якорь электродвигателя, а также прозвонить обмотку статора можно будет с помощью мультиметра, который должен быть переведён в режим измерения сопротивления до 200 Ом.

Наиболее часто статор коллекторного агрегата состоит из двух независимых обмоток, которые и требуется прозвонить мультиметром для определения их исправности.

Точное значение данного показателя, можно узнать в документации к электродвигателю, но о работоспособности обмотки можно судить в том случае, если прибор покажет небольшое значение сопротивления.

В мощных двигателях постоянного тока электрооборудования автомобиля, значение сопротивления статора будет настолько малым, что его отличие от короткозамкнутого проводника, может составлять десятые доли Ома. Менее мощные устройства имеют сопротивление обмотки статора в пределах 5 — 30 Ом.

Для того чтобы прозвонить мультиметром обмотки статора коллекторного электродвигателя, необходимо соединить щупы измерительного прибора с выводами данных обмоток. Если в процессе диагностических мероприятий будет выявлено отсутствие сопротивления даже в одном контуре, дальнейшая эксплуатация агрегата не осуществляется.

Ротор коллекторного электродвигателя состоит из значительно большего количества обмоток, но проверка якоря не займёт много времени.

Для того чтобы прозвонить эту деталь, необходимо включить мультиметр в режим измерения сопротивления до 200 Ом и расположить щупы мультиметра на коллекторе таким образом, чтобы они находились на максимальном удалении друг от друга.

Таким образом щупы займут место щёток двигателя и одну из нескольких обмоток якоря можно будет прозвонить. Если мультиметр покажет какое-либо значение, то не снимая щупов измерительного устройства с коллектора, следует провернуть слегка ротор, до момента соединения следующей обмотки со щупами устройства.

Таким образом проверить обмотку можно без особых усилий. Если мультиметр покажет примерно одинаковое значение сопротивления каждого контура, то это будет означать, что якорь устройства абсолютно исправен.

Это нарушение может привести не только к выходу из строя электродвигателя, но и к увеличению вероятности получения электротравмы. Проверить якорь и статор коллекторного двигателя на пробой не составит большого труда, для этого необходимо включить режим измерения сопротивления до 2 000 кОм. Для проверки статора достаточно подключить одну клемму к корпусу, а вторую к одной из обмоток.

Чтобы прозвонить эту часть электродвигателя правильно, во время выполнения данной операции запрещается прикасаться руками к металлической части щупов мультиметра, или к корпусу статора и проводки измеряемого контура.

Если не придерживаться этого правила, то можно получить ложноположительные результаты, так как через тело человека будет проходить достаточный электрический потенциал. В этом случае мультиметр покажет сопротивление человека, а не «пробой» между корпусом статора и обмоткой.

Аналогичным образом измеряется и возможная утечка электротока на корпус якоря электродвигателя.

Чтобы прозвонить отсутствие «пробоя» на массу устройства, необходимо поочерёдно присоединять щупы мультиметра к корпусу и различным обмоткам ротора электромотора.

Для того чтобы прозвонить различные типы электродвигателей с помощью мультиметра, необходимо приобрести мультиметр, который имеет режим измерения сопротивления.

Сверхточность, при осуществлении подобных действий, не требуется, поэтому можно с успехом использовать дешёвые китайские устройства. Прежде чем прозвонить обмотки двигателя мультиметром, необходимо убедиться в его исправности.

Следует также иметь в виду, что неисправность электродвигателя может иметь различные признаки. Даже в том случае если электрический прибор находится в рабочем состоянии, но обороты двигателя не достигают максимального значения, следует незамедлительно прозвонить возможные повреждения обмоток.

При осуществлении любых электромонтажных или диагностических работ, необходимо полностью отсоединить прибор от сети 220 В. или трёхфазного тока.

{SOURCE}

Дальнейшая разборка

Снятие верхней крышки крепления двигателя

Она просто надета сверху и обжата по периметру в четырех местах.

Созданные на заводе вмятины можно аккуратно выровнять пассатижами.

Затем крышка просто отводится рукой и снимается с корпуса двигателя.

Колесо воздушного насоса

Под крышкой расположен вентилятор. На нем заметно небольшое повреждение пластиковой детали корпуса.

Внутри крышки хорошо видны оставшиеся после продувки двигателя слои пыли. Их же можно рассмотреть на фото вентилятора около входных лопаток.

Она же прилипла на шайбе и под ней.

Выворачиваем крепежные винты отверткой.

Винты крепления ротора в статоре двигателя

Доступ к ним получаем сразу после снятия пластмассового корпуса вентилятора.

Раскручиваем их

Параллельно обращаем внимание на количество строительной пыли внутри корпуса, оставшейся даже после его продувки извне

Выступы крепежной пластины, входящие в пазы корпуса статора

Они расположены рядом с крепежными винтами и осуществляют дополнительное крепление ротора.

Аккуратно направляем их плоской отверткой на выход из пазов.

Затем удерживаем крепежную пластину пальцами руки через внутренние отверстия или подвешиваем ее на опоре. Ротор еще держится за счет крепления внешней обоймы нижнего подшипника. У меня, кстати, он оказался дополнительно приклеенным.

Выводы и полезное видео по теме

Пошаговый ремонт двигателя прибора:

Плохое всасывание воздуха – поиск причин, их устранение:

Чтобы ваш электроприбор служил вам годами, следите за чистотой фильтрующих элементов, своевременно смазывайте и меняйте подшипники, правильно храните пылесос.

В случае же появления мелких неисправностей – не спешите тратить денежные средства на мастерскую. Благодаря предложенным инструкциям вы сможете самостоятельно выполнить ремонт узла, детали пылесоса и сэкономить свои финансы.

Поделитесь с читателями вашим опытом ремонта пылесоса. Расскажите, в чем заключалась неисправность прибора, как удалось отремонтировать технику. Пожалуйста, оставляйте комментарии к статье, задавайте вопросы и участвуйте в обсуждениях. Форма для связи расположена ниже.
