Как проверить лампочку мультиметром: способы прозвонить тестером лампы накаливания, галогеновые, автомобильные

Проверка LED-прожектора

Осмотрите светодиоды визуально. Если видите большой квадрат желтого цвета, то не пытайтесь проверить работоспособность тестером, — напряжение такого элемента свыше 20 В.

Если в прожекторе используется несколько мелких SMD, то есть смысл применить мультиметр. Разберите устройство и отыщите драйвер подсветки, влагозащитную прокладку и плату с установленными LED-диодами. Процедура аналогична проверке светодиодной лампы (читайте выше).

Инфракрасные диоды используются во многих электронных приборах, особенно популярны в пультах дистанционного управления. Их основная функция — передача сигнала на фотоприемник телевизора, музыкального центра или светодиодной лампы. Если батарейки исправны, то вышел из строя СД.

Разглядеть свечение инфракрасного светодиода без подручных средств нереально, но его проверка проста. Наведите фотоаппарат (или фотокамеру любого девайса) на СД, расположенный в пульте ДУ. Если полупроводник работает, то вы увидите непродолжительное свечение с фиолетовым оттенком.

В качестве тестера такого СД используют и осциллограф. Если на его фотоэлемент попадает ИК-излучение, то создается напряжение.

Общие положенияРазрешение на строительство для любого объекта, в том числе многоквартирного дома — итоговый акт,…

Схема системы охлажденияСистема охлаждения приора 16 клапанов инжектор, схема выглядит следующим образом:Рис. 1. Расположение элементов…

Как проверить правильность установки пластиковых окон? На что обратить внимание?Первым делом, при установке пластикового окна,…

Преимущества мезонина в постройке— надстройка искусно маскирует и придаёт дополнительное крепление дымоходной трубе;— практически весь…

Chungatank › Блог › Носовой тент для ПВХ лодки (своими руками) Приветствую всех ! В…

Принцип работыЭлектрический котел с насосом отличается от обычного несколькими дополнительными деталями. В нем присутствуют насос,…

В процессе ремонта бытовой техники или других электронных устройств: монитора, принтера, микроволновки, блока питания компьютера или автомобильного генератора (например, Valeo, БОШ или БПВ) и т.д. возникает необходимость проверить целостность элементов. Расскажем подробно про тестирование диодов.

Учитывая разнообразие этих радиоэлементов, единой методики проверки их работоспособности не существует. Соответственно, для каждого класса есть свой способ тестирования. Рассмотрим, как проверить диод шоттки, фотодиод, высокочастотный, двунаправленный и т.д.

Что касается приборов для тестирования, мы не станем рассматривать экзотические способы проверки (например, батарейку и лампочку), а будем пользоваться мультиметром (подойдет даже такая простая модель, как DT-830b) или тестером. Эти приборы практически всегда есть дома у радиолюбителя. В некоторых случаях потребуется собрать несложную схему для тестирования. Начнем с классификации.

Использование мультиметра для проверки светодиодов

Все мультиметры относятся к категории универсальных измерительных приборов. С помощью мультиметра можно выполнить измерения основных параметров у любых электронных изделий. Для того чтобы проверить работоспособность светодиода, необходим мультиметр с режимом прозвонки, который как раз и используется для проверки диодов.

Перед началом проверки переключатель мультиметра устанавливается в режим прозвонки, а контакты прибора соединяются со щупами тестера. Данный способ проверки позволяет заодно решить вопрос, как проверить мощность светодиода мультиметром, на основе полученных данных, вычислить этот параметр будет уже несложно.

Подключение мультиметра должно выполняться с учетом полярности светодиода. Анод элемента соединяется с красным щупом, а катод – с черным. Если же полярность электродов неизвестна, не стоит бояться каких-либо последствий в результате путаницы. В случае неправильного подключения, начальные показатели мультиметра останутся без изменений. Если же полярность соблюдается как положено, то светодиод должен начать светиться.

Существует одна особенность, которую следует учитывать при проверке. Ток мультиметра в режиме прозвонки имеет достаточно низкое значение и диод на него может не отреагировать. Поэтому для того чтобы хорошо разглядеть свечение, рекомендуется уменьшить внешний свет. Если же это невозможно сделать, следует пользоваться показаниями измерительного прибора. При нормальной работоспособности светодиода, значение, отображенное на дисплее мультиметра, будет отличаться от единицы.

Существует еще один вариант проверки с помощью тестера. Для этого на панели управления имеется блок PNP с помощью которого проверяются диоды. Его мощность обеспечивает свечение элемента, достаточное для того, чтобы определить его работоспособность. Анод включается в разъем эмиттера (Е), а катод – в разъем колодки или коллектора (С). При включении измерительного прибора светодиод должен гореть независимо от того, в каком режиме установлен регулятор.

Основным неудобством этого способа является необходимость выпаивания элементов. Для решения проблемы, как проверить светодиод мультиметром не выпаивая, для щупов потребуются специальные переходники. Обычные щупы не войдут в разъемы колодки PNP, поэтому к проводкам припаиваются более тонкие детали, изготовленные из канцелярских скрепок. Между ними в качестве изоляции устанавливается небольшая текстолитовая прокладка, после чего вся конструкция заматывается изолентой. В результате, получился переходник, к которому можно подключать щупы.

После этого щупы подключаются к электродам светодиода, без выпаивания его из общей схемы. При отсутствии мультиметра, проверку можно выполнить по такой же схеме с помощью батареек. Используется тот же переходник, только его проводки соединяются не со щупами, а с выходами батареек при помощи небольших зажимов-крокодильчиков. Потребуется один источник питания на 3 вольта или два источника на 1,5 вольта.

Если батарейки новые с полным зарядом, то проверять светодиоды желтого и красного цвета рекомендуется с помощью резистора. Его расчетное сопротивление должно составлять 60-70 Ом, что вполне достаточно для ограничения тока. При выполнении проверки светодиодов белого, синего и зеленого цвета, токоограничивающий резистор можно не использовать. Кроме того, резистор не требуется, когда батарейка сильно разряжена. Для выполнения своих прямых функций она уже не годится, а для проверки светодиодов ее будет вполне достаточно.

В процессе ремонта бытовой техники или других электронных устройств: монитора, принтера, микроволновки, блока питания компьютера или автомобильного генератора (например, Valeo, БОШ или БПВ) и т.д. возникает необходимость проверить целостность элементов. Расскажем подробно про тестирование диодов.

Учитывая разнообразие этих радиоэлементов, единой методики проверки их работоспособности не существует. Соответственно, для каждого класса есть свой способ тестирования. Рассмотрим, как проверить диод шоттки, фотодиод, высокочастотный, двунаправленный и т.д.

Что касается приборов для тестирования, мы не станем рассматривать экзотические способы проверки (например, батарейку и лампочку), а будем пользоваться мультиметром (подойдет даже такая простая модель, как DT-830b) или тестером. Эти приборы практически всегда есть дома у радиолюбителя. В некоторых случаях потребуется собрать несложную схему для тестирования. Начнем с классификации.

Тестируем лампу накаливания мультиметром

Для того чтобы проверить пригодность обычной лампочки, один их щупов тестера прижимаем к центру цоколя в место расположения контакта, второй щуп прижимаем к резьбе. Если лампочка вполне себе рабочая, то тестер издаст сигнал зуммера, одновременно с этим на экране будут показаны цифры из диапазона от трёх до двухсот.

Сопротивление спирали лампы напрямую зависит от того, какой материал использован для её изготовления, а также от длины. Чтобы быть уверенным в результатах проверки, места, где будут приложены щупы, следует предварительно зачистить напильником от окислов.

Этот способ поможет найти не только место обрыва в цепи, но и покажет, пусть и приблизительно, какую мощность потребляет устройство. Если на лампочке стёрлась надпись, указывающая на номинальное напряжение, то мультиметр поможет это выяснить. Чтобы результаты были более точными, следует установить переключатель в режим двухсот Ом.

Подключение щупов мультиметра для прозвонки лампы накаливания

Руководствуясь описанной методикой, можно проверить сопротивление лампочной спирали. Чтобы не засорять себе голову лишними математическими формулами, используйте данные в приведённой ниже таблице.

Таблица: соотношение мощности и сопротивления

15025
8540
6360
4875
38100
27150

Аналогично можно протестировать и лампочки в автомашине на двенадцать вольт. Нужно иметь в виду, что иногда в этих лампах имеется по две спирали. Одна из них отвечает за дальний свет, а вторая — за ближний. Этот же метод применим и для ламп дневного света трубчатого типа, они имеют тоже по две спирали, установленные по краям между электродами.

Подготовка мультиметра к работе

Первым делом извлечём наш мультиметр из упаковки и осмотрим внимательно. На корпусе не должно присутствовать каких-либо повреждений, батарейный отсек должен закрываться плотно. Проверяем качество и целостность щупов и идущих к ним проводов. Если изоляция отсутствует, используем изоленту. Неплохо справится с задачей и термоусадочная трубка. Если на щупах имеются сколы, также их заматываем.

Переключатель режимов выставляем для работы с омами, напротив деления 200 Ом. Кабель чёрного цвета присоединяем к гнезду Com. Кабель красного цвета подключаем в гнездо, где имеются символы тех величин, которые мы собираемся измерять.

Устройство должно отобразить на своём экране цифру «1». Если её нет или отображается что-то другое, пора его ремонтировать. Скрещиваем щупы друг с другом. Единичка меняется на нолик. Если именно так всё и происходит, значит, работа идёт в штатном режиме. Если на экране идёт мельтешение цифр, они бледные, нужно попробовать поменять батарейки. Если попытка не удалась, прибор подлежит ремонту. Для начала тестирования лампы выставляем на тумблере режим поиска обрыва. Данный режим обозначается пиктограммой диода.

Как проверить мультиметром генератор на машине

Проверка генератора происходит аналогично замерам показателей других элементов авто, из-за которых происходит утечка тока.

  • Традиционно выключаете зажигание, вынимаете ключ, выключаете магнитолу и прочее.
  • Подключаете мультиметр к аккумулятору.
  • Замеряете напряжение. Полностью заряженная батарея выдаст от 12,5 до 12,9 вольт.
  • После этого заводите двигатель, включаете подогрев стекол, сидений, «печку», ближний свет.

И снова измеряете напряжение. Норма — 13-14 вольт. Максимум — 14,8 вольт. В этих случаях генератор работает, как часы. Если мультиметр показывает цифры меньше, генератор не заряжает батарею. Значит, готовьтесь выложить приличную сумму за замену или ремонт агрегата.

Необходимость прозвонки провода

Прозвонка сетевого кабеля мультиметром

Процесс прозвонки предусматривает появления зуммера, если на тестируемых участках присутствует электрическая связь. Проверка выполняется в следующих случаях:

  • Не работает выключатель или розетка. Изначально нужно осмотреть соединения в распредкоробе, проверить лампу. Затем прозванивается провод – мультиметр даст сигнал о проблеме.
  • Перегружена сеть. Применение мощного перфоратора для сверления стен может стать причиной разрыва электросвязи.
  • Короткое замыкание. Чаще всего наблюдается при перегрузке линии или в результате устаревания проводки.
  • Поиск жил в больших зонах магистрали. Прибор используется в случаях невозможности определения проводника по цветной маркировке.
  • Поломки бытовой техники. Прозвонка определяется работоспособность выключателей, ламп, утюгов.
  • Ремонт и пайка плат. Тестирование схемы мультиметром – обязательный этап работ.

Набор для ремонта электропроводки автомобиля

Итак, для ремонта электропроводки потребуется:

  1. Тканевая изолента: водонепроницаемая, термостойкая.
  2. Обычная изолента.
  3. Разъем «папа-мама».
  4. Мультиметр, тестер.
  5. Паяльник.
  6. Припой.
  7. Канифоль.
  8. Зажигалка.
  9. Масло WD-40.
  10. Термоусадочная трубка (термокембрик).
  11. Контролька.
  12. Схема электропроводки.
  13. Бумажки.
  14. Скотч.
  15. Ручка.

Как все это использовать?

1. Тканевая изолента: водонепроницаемая, термостойкая. Применяется для поврежденной изоляции на проводе. Очень хорошо клеится. Надежно защищает от нагревания и влаги. Имеет большую толщину.

2. Обычная изолента. Применяется для соединения проводки в шлейфы.

3. Разъем «папа-мама». Необходимо оголить провод на три миллиметра и обжать разъемом при помощи плоскогубцев. На разъеме есть два ряда усиков, вначале одним усиком первого ряда прижмите провод за обмотку. Затем зажмите второй ряд усиков, прижмите оголенный провод и дожмите второй усик с первого ряда.

4. Мультиметр, тестер. Он являет собой универсальное устройство, которое одновременно объединяет вольтметр, амперметр и омметр. Вольтметр отвечает за измерение напряжения в бортовой цепи, амперметр измеряет силу тока, а омметр определяет сопротивление.

5. 6. 7. Паяльник, припой, канифоль. Нужны для спаивания места разрыва проводов. Иначе места разрыва будут окисляться и хуже проводить электричество.

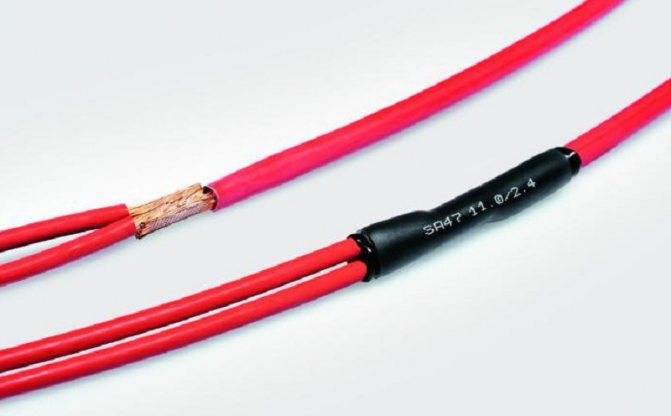

10. Термоусадочная трубка (термокембрик). Применяется для изолирования места спайки. Ее нужно натянуть на провод и нагреть зажигалкой, в результате трубка будет сужаться, тем самым изолируя участок спайки от грязи, воздуха и влаги

Там, где сложно натянуть кембрик, воспользуйтесь WD-40 (осторожно, огнеопасно)

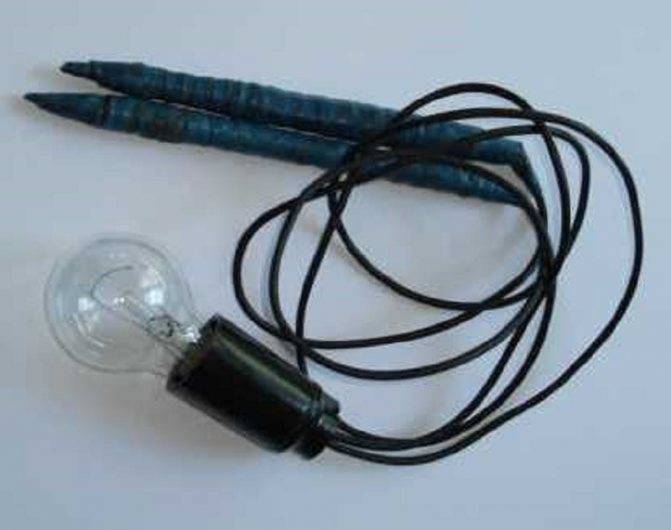

11. Контролька. Возьмите одноконтурную лампу на 12 Вольт. Подсоедините два провода. Один киньте на корпус ТС, а на конец второго подсоедините иглу. Теперь тыкайте иглой в провода, если лампа загорается, значит ток течет в проводе. Аккумуляторная батарея в данный момент должна быть подсоединена. Данным способом удобно искать обрыв в проводе или пропавший контакт.

12. Схема электропроводки. Нужна, чтобы знать какой провод куда подсоединять.

13. 14. 15. Бумажки, скотч, ручка. Нужны, чтобы помечать приборы и провода в ходе работы с электропроводкой.

↑ Попытка номер раз, со свистом и техническим перерывом

Для начала, конечно, неплохо, и решение в целом работоспособное, но для EL 34 мне надо хороших 100 анодных миллиампер (не считая 15 мА для второй сетки), а они получились как-то с трудом, я уже молчу о помехах от тиристорника на стоящий неподалёку на полке, и случайно включённый радиоприёмник. Зато при тестировании схемы вылез новый косяк: как только 34-ка прогрелась, она вдруг возбудилась, и мирно певший приёмник вдруг засвистел и захрипел как простуженный соловей-разбойник. Анодный ток задрался вдвое, и напряжение конкретно просело под такой нагрузкой.

Бегом всё выключаю и думаю: что за бардак в моём хозяйстве? Ну да, мощи у анодного не хватает, что в данном случае как раз хорошо. И что очень хорошо — EL-ка моя отделалась лёгким испугом, в отличии от меня. А за что мне такое счастье? А потому что много проводов и куча паразитных ёмкостей монтажа.

Так как мне переменка моей лампы временно «до лампочки», я волевым решением закоротил 1-ю сетку через конденсатор на землю. Возбуд на меня, вероятно, обиделся, но тут же пропал.

Конечно, можно было бы смастерить высоковольтный анодный блок питания на биполярных или полевых транзисторах, но он тоже склонен к самовозбуждению, горит моментом, если коротнуть, да и стабилитронов на 250 Вольт у меня в закромах не оказалось.

После некоторых раздумий надумал я для установки анодного использовать ЛАТР, но вся беда в том, что я его так до сих пор не купил.


Не понравилась цена в 170 вечно-зелёных, да и размеры как-то излишне крупноватые. Плюс гальваническая связь с сетью. Тут у меня снова возник долгосрочный технический перерыв…

В конце концов всё вышло иначе, и значительно лучше. Как-то раз я удачно купил древний трансформатор с кучей отводов на вторичке. Он честно когда-то питал телевизор, а теперь, хоть и с родным переключателем, но остался не только бездомным, но и совершенно без корпуса. А вот и он, собственной персоной.

Установка прибора в нужный режим для проверки

Мультиметр (тестер) – это компактное устройство, позволяющее выполнять различные электрические измерения. Оно удобно для идентификации повреждений в электросети и электроинструментах.

ПроцеДypa прозвонки предполагает проверку целостности электроцепи и наличия прямого контакта. В большинстве моделей тестеров этот режим встроен изначально. Для его активации нужно повернуть переключатель в центре устройства в соответствующее положение (к значку зуммера или диода).

Кроме того, необходимо верно подсоединить щупы-измерители. Щуп черного цвета следует вставить в отверстия с обозначением «COM» и значком заземления. Измеритель красного цвета нужно вставить в разъем со знаком «VΩmA». Тестирование можно начинать сразу после постановки элементов управления в необходимое положение.

Наконечники из металла нужно замкнуть, после чего должен раздаться пищащий звук зуммера. На дисплее отобразятся нулевые значения, которые означают, что нет никакого сопротивления или разрыва. Если же цепь 220 Вольт разомкнулась, на экране отобразится цифра “1”.

Проверка лампы накаливания

В большинстве случаев неисправность лампы накаливания можно определить при визуальном осмотре. Если спираль внутри колбы повреждена, то дальнейшая эксплуатация электрического источника света невозможна.

Иногда повреждение проводников образуется в местах припайки контактов либо на участке между цоколем и спиралью. Такую поломку определить на глаз практически невозможно, поэтому если спираль целая, то следует воспользоваться мультиметром для того, чтобы убедиться в отсутствии обрыва цепи. Если стеклянная колба изготовлена из непрозрачного стекла либо была окрашена, то без тестера определить внутренний обрыв проводника также не получится.

Как проверить лампу мультиметром (последовательность действий):

  • Перевести мультиметр в режим «прозвона».
  • Присоединить щупы к контактам лампы накаливания (полярность не имеет значения).

Исправность электрической лампы будет определена по звуковому сигналу. Наличие прохождения электрического тока по внутренней спирали можно также определить, если замерить сопротивление лампочки. Для этой цели мультиметр следует перевести в режим измерения сопротивления, а затем также присоединить щупы к металлическим контактам источника света.

Если в результате проверки дисплей цифрового прибора покажет бесконечно большое сопротивление либо звуковой сигнал будет отсутствовать, то лампу накаливания потребуется заменить (при использовании стрелочного прибора будет отсутствовать механическое движение индикатора). Чтобы убедиться в том, что причиной неисправности лампы является обрыв цепи, следует внимательно осмотреть контакты электрического источника света. Даже при наличии незначительно окисла их необходимо смочить спиртом и почистить зубной щеткой или любым неметаллическим твердым предметом, после чего провести повторную диагностику.

С помощью мультиметра можно диагностировать обрыв электрической цепи и у автомобильной лампочки. Если необходимо проверить элемент головного освещения, то следует обратить внимания на тот факт, что в таких устройствах используется 2 нити, рассчитанные на 12 Вольт, которые необходимо прозвонить отдельно.

Каких-либо отличий в том, как проверить галогеновую лампу такого же напряжения не существует. Такой источник света отличается от обычного элемента только использованием инертного газа в колбе.

Общие сведения о сопротивлении

В науке понятие сопротивление обозначает физическую величину характеризующую способность проводника препятствовать прохождению электрического сигнала, протекающего в нём.

Сопротивление в цепи переменного тока называется импеданс, а в электромагнитном поле — волновым. Существует и элемент электрической сети — резистор, который часто называется сопротивлением. Единицей измерения физической величины является Ом. На схемах и в литературе обозначение сопротивления выполняется латинской буквой R.

Наиболее востребованной является проверка сопротивления мультиметром именно резистора или переходов полупроводниковых приборов, в то время как для измерения волнового параметра кабеля используются специальные приборы, например, осциллограф или LC-метр.

Значение импеданса резистора указывается на его корпусе способом нанесения цифр или полосок. Фактическое сопротивление резистора, даже исправного, может отличаться от номинального на значение допускаемого отклонения. Вся проверка сводится к измерению тестером величины сопротивления и сравнения результата с заявленным.

При проверке электрических объектов особое значение имеет измерение сопротивления изоляции проводов. Обычно показания снимаются относительно фазового проводника и поверхности его изоляции. Применяемый для этого измерительный прибор называется мегомметр.

Готовим мультиметр к работе

Вынимаем прибор из чехла или футляра. Первым делом проводим визуальный осмотр. Корпус должен быть целым, крышка батарейного отсека установлена без перекосов. Визуально оцениваем целостность проводов и щупов. Отсутствие изоляции, которая может от времени просто осыпаться, восстанавливаем изолентой. Поможет и термоусадочная трубка, если она есть. Щупы тоже стоит осмотреть, замотать сколы по необходимости. Селектор мультиметра ставив в режим измерения омов, на отметку в 200 Ом. Чёрный кабель со щупом включаем в гнездо Com. Красный — в гнездо с символами измеряемых величин, названных в честь Алессандро Вольта, Андре-Мари Ампера и Георга Ома — V, A и Омега.

На индикаторе должна быть единица. Если это не так — прибор нуждается в ремонте. Замыкаем накоротко щупы. На дисплее должна выйти цифра ноль. Если всё так и происходит — прибор исправен. Если цифры меняются, отображаются тускло, попробуйте поменять элемент питания прибора на заведомо свежий и рабочий. Не помогло — мультиметр надо ремонтировать. Для проверки лампочки ставим селектор мультиметра на символ поиска обрыва. На корпусе в этом месте схематично изображён диод.

Кислородный датчик

Определяет, остался ли кислород в выхлопных газах. Перед замерами также осмотрите его – возможно, он поврежден и мультиметр вообще не понадобится. Тогда элемент нужно просто заменить.

Если все в порядке, измерьте, как с датчиком ABS, напряжение и сопротивление. Алгоритм тот же. Заводите машину и наблюдайте за прибором. После пуска на экране высветятся цифры 0,1-02, вольта. Машина прогреется – прибор покажет до 0,9 вольт. Не заметили, что показатель изменился – датчик, скорее всего, неисправен.

Если проверка напряжения прошла успешно, узнайте показатели сопротивления. Норма колеблется от 10 до 40 Ом.

Почему перегорают люминесцентные лампы?

Сама лампа представляет собой стеклянную колбу различной геометрической формы, изготовленную из хрупкого кварцевого стекла. Ее внутренние стенки покрыты люминофором – материалом, способным преобразовывать спектр излучения ультрафиолетовых длин волн в видимую часть излучения – дневную. Кварц со временем теряет свою прозрачность.

Внешние механические воздействия на колбу могут привести к появлению в ее структуре микротрещин, следствием которых может быть попадание в герметичную полость воздуха. Это приводит к перегоранию ЛДС. Для свечения необходим тлеющий разряд внутри корпуса, который обеспечивают катоды устройства, представляющие собой вольфрамовые нити накаливания в виде разогреваемых электрическим током спиралей.

Они покрыты слоем щелочного металла для продления срока службы лампы, который при частом ее включении-выключении осыпается. Это, в свою очередь, приводит к перегреву катода и выходу его из строя. Со временем уменьшается эмиссия электрода или его способность испускать электроны со своей поверхности. Их количество уже не способно поддержать тлеющий разряд.

Проверяем лампу накаливания

Для проверки лампочки ее можно ввинтить в другую люстру или фонарик. Однако это не во всех случаях можно сделать. Иногда диаметр цоколя лампочки отличается от разъема на светильнике либо в доме больше нет устройств с аналогичным патроном.

Лампы накаливания на 220 В работают в сетях переменного тока, поэтому полярность при их прозвонке не важна.

В режиме прозвонки

Чтобы узнать, работает ли лампочка, с помощью тестера, сначала нужно установить на нем соответствующий режим. После этого одним измерительным щупом нужно дотронуться до контакта в центре обыкновенной или галогеновой лампы, а другим – до контакта на резьбе цоколя.

Если лампочка исправна, мультиметр запищит, а на его экране отобразится цифра от 3 до 200 Ом.

Перед каждым тестированием нужно замыкать измерительные щупы друг с другом, чтобы удостовериться в исправности измерительного оборудования.

Лампочки светодиодного или люминесцентного типа невозможно проверить этим способом, т.к. в них встроена электронная плата. В таком случае можно лишь отдельно протестировать спираль из стекла люминесцентного устройства. Для этой цели спираль необходимо аккуратно снять с цоколя и проверить выводные кабели, которые подключены к электронной плате.

В режиме проверки сопротивления

Существует ещё один, более точный, метод диагностики спиральных ламп с помощью мультиметра. Им можно не только определить пригодность лампочки, но и узнать её сопротивление. Зачем это нужно? Например, заводской отпечаток на колбе лампы накаливания стёрт. Следовательно, её мощность неизвестна. Данный способ поможет решить эту проблему.

Теперь о том, как проверить лампочку мультиметром в режиме сопротивления. Для этого нужно перевести переключатель на позицию с пределом 200 Ом, а затем коснуться щупами электрических контактов лампы точно так же, как в режиме прозвонки. В этом случае звуковой сигнал отсутствует, а на ЖК-дисплее появится значение сопротивления в Омах. Если на табло осталась «1», то внутри осветительного прибора обрыв.

По измеренному сопротивлению спирали в холодном состоянии можно сделать вывод о её мощности. В нами составленной таблице приведены данные об основных типах ламп, применяемых в быту.

Специфика прозвонки некоторых приборов

Предохранитель

Проверка предохранителя по сопротивлению

Устройства в виде маленькой коробочки с тонким внутренним кабелем предотвращают перегревы и возгорания элементов цепи. Модели без проводки тестируются так:

  1. Прибор переводится в режим прозвонки.
  2. Щупы прикладываются к обеим сторонам предохранителя.
  3. При сопротивлении 0 Ом и наличии звука устройство работает.
  4. Появилась цифра 1, звука нет – предохранитель сломался.

Диоды и светодиоды

Полярность диодов представлена положительно заряженным анодом и отрицательно заряженным катодом. По этой причине он пропускает ток только в одном направлении. При тестировании мультиметр переводится в специальный режим:

  1. Щупы ставятся на аноды и катоды без привязки к цвету.
  2. Тестер активируется.
  3. Щупы меняются местами и тестер включает повторно.

Исправность диодной подсветки определяется на основании появления напряжения в первом случае и цифры 1 – во втором.

Полярность светодиода противоположная. Он работает при наличии плюса на аноде и минуса на катоде. Щупами работают по аналогичной схеме. Если напряжение появляется, а потом исчезает, светодиод рабочий.

После перевода тестера в режим прозвонки:

  1. Подкинуть на центральный контакт источника света первый щуп.
  2. Подвести второй щуп на боковой контакт.
  3. Неисправность определяется по зуммеру и показателю 3-200 Ом.

Проверяем светильник

В ходе своей работы люминесцентный светильник может выйти из строя. При этом проверить его составные элементы электросхемы и исправить поломку можно своими руками. Для этого потребуется воспользоваться мультиметром или тестером. Чтобы правильно проверить стартер у люминесцентного светильника, необходимо прежде всего знать вариант используемой для него электросхемы.

Кроме этого необходимо демонтировать или просто снять люминесцентный светильник с потолка или стены. После этого можно проверить все важные элементы электросхемы.

Два варианта

Рассмотрим оба варианта проверки электросхем, приведенных выше. При этом способ проверки в обоих случаях будет идентичной.

Наиболее часто для проверки используют следующие измерительные приборы:

  • оометр. На нем должна быть установлена позиция для требуемого измеряемого диапазона сопротивления;
  • тестер стредочного типа;

Тестер для проверки

мультиметр.

Многие специалисты рекомендуют использовать более совершенный и универсальный измерительный прибор – мультметр. При этом диагностика светильника (дросселя и т.д.) должна проводиться исключительно пассивным способом. Это означает, что осветительную установку нельзя подключать к внешнему источнику напряжения. Чтобы проверить люминесцентный светильник, необходимо провести следующие манипуляции:

  • кладем осветительный прибор на стол;
  • подключаем к выводам проводов два щупа измерительного прибора;
  • измеряем общее сопротивление.

Проверка мультиметром люминесцентного светильника

Но при наличии в схеме стартера таким образом проверить общее сопротивление будет невозможно, так как он буде разрывать электрическую схему. В связи с этим в обоих вариантах необходимо проделать следующие действия:

  • вынимаем стартер из его электрического патрона;
  • замыкаем контакты стартера и электрического патрона.

Только после этого можно проверить светильник на параметр общего сопротивления. При этом помните, что в отключенном состоянии эта деталь имеет разомкнутые электроды. В связи с этим его невозможно проверить на работоспособность. Его можно только заменить резервным, который будет иметь такую же мощность

Обратите внимание! Неисправный стартер, точно так же, как и другие сломанные детали, не подлежат ремонту. Их нужно сразу выбросить и поменять на рабочие

Важный эксперимент с измерением сопротивления Омметром

Любой, даже самый маленький ток БУДЕТ оказывать тепловое воздействие на проводок, НАГРЕВАЯ его…

Измеряя тестером сопротивление лампочки мы… пропускаем через нее ТОК. Ток от тестера маленький, но он ЕСТЬ. Следовательно, измеряя сопротивление нити, мы НАГРЕВАЕМ нить и, как следствие этого, меняем значение параметра самим фактом измерения.

Грубо говоря, тестер ТОЖЕ ВРЕТ. Тестер показывает НЕ ИСТИННОЕ значение сопротивления спирали.

Для того чтобы убедиться в этом обстоятельстве, можно проделать несложный эксперимент. Это доступно любому.

Можно ОДНИМ И ТЕМ ЖЕ тестером отобрать две лампочки с одинаковыми (близкими) значениями “холодного” сопротивления нити, и измерить сопротивление ДВУХ лампочек сначала каждую порознь, а потом соединенных последовательно.

Неоднократные измерения показывают, что сумма сопротивлений, измеренных порознь, НЕ СОВПАДАЕТ с суммарным сопротивлением последовательного включения…

Мы измеряем сопротивления лампочек порознь.

Затем мы измеряем сопротивление последовательного включения.

И мы УСТОЙЧИВО наблюдаем, что сумма сопротивлений измеренных “по одиночке” оказывается БОЛЬШЕ чем суммарное сопротивление лампочек, включенных последовательно.

Прибор один и тот же, диапазон измерения не переключался, так что методические погрешности измерения исключаются.

И все становится ПОНЯТНО.

Последовательное сопротивление двух спиралей УМЕНЬШАЕТ ток от тестера, и нити нагреваются меньше.

А когда мы меряем лампочки порознь, то ток измерения больше и соответственно увеличиваются показания прибора за счет пусть даже небольшого, но УВЕЛИЧЕНИЯ температуры нитей вследствие нагрева в процессе измерения…

Раньше (четверть века назад, когда еще цифровые тестеры были экзотикой) было невозможно стрелочным индикатором уловить эту разницу. Сейчас в любом доме имеется китайский цифровой тестер и любой человек, может проделать этот несложный эксперимент.

Разница в сопротивлениях невелика, но разница ОЧЕВИДНА, что исключает даже намек на возможную некорректность опыта.

Я подключил лампочки, подключил тестер и сфотографировал результаты таких экспериментов. На фотографиях прекрасно видно, что тестер показывает пониженное сопротивление лампочек, включенных последовательно.

Измерение сопротивления первой лампочки. 72 Ом.

Измерение сопротивления второй лампочки. 65,2 Ом.

На фотографиях для бытовых лампочек 60 Ватт 220 Вольт сумма сопротивлений, измеренных порознь: 72,0 + 65,2 = 137,2 ом.

Однако, измеряя сопротивление последовательно, прибор “низит” показание до 136,8 ом!

Измерение сопротивления двух последовательно соединенных лампочек. 136,8 Ом

Аналогичная картина наблюдается для гирляндных лампочек:

Две лампочки последовательно

Вывод. Расчетная формула показывает ЗАНИЖЕННОЕ значение сопротивления “холодной” спирали.

Измерение тестером показывает ЗАВЫШЕННОЕ сопротивление “холодной” спирали.

Возникает естественная мысль – Как страшно жить. Кому верить?

Попробуем разобраться в этом вопросе…

Галогеновые лампочки

Для начала напомним, что галогеновую лампу относят к тепловому источнику освещения. В ней, как и в обычной лампочке, есть спираль. Под воздействием тока она нагревается и производит световое излучение. Повышенная яркость и насыщенность создается за счет наличия в колбе газовой смеси, в состав которой входят галогены (отсюда и название). Такой тип ламп широко применяют для создания точечного освещения или подсветки.

Что делать, если галогеновая лампочка перестала гореть?

  • для начала стоит проверить напряжение в цоколе осветительного прибора;
  • если с напряжением все в порядке проверке подвергают лампочку.

Последовательность проверки галогеновой лампы

Проверять будем также мультиметром. Для этого устанавливаем на приборе режим для измерения минимального сопротивления.

  • кладем лампочку рядом с прибором;
  • берем щупы в руки;
  • прикладываем к выводам лампочки.

Показания зависят от типа лампочки и от того насколько она остыла после предыдущего включения. Сопротивления также будут разными для бытовой лампы на 220 вольт и для автомобильной на 12 вольт, но в любом случае величина сопротивления будет в пределах от 0.5 Ом до единиц Ом. Если же значение стремится к бесконечности, то лампа признается нерабочей.

Принцип действия ламп дневного света

Принцип работы люминесцентной лампы необычайно прост. Она включает в себя стеклянную трубку, которую заполняют благородным газом и ртутными парами. В ее края встраивают электроды. При включении образуется заряд и возникает ультрафиолетовый свет. Внутреннюю часть колбы покрывают специальным слоем люминофора. Под воздействием УФ-излучения он начинает светиться. У исправной лампы тестер покажет наличие сопротивления. Светильники часто оборудуются электронным балластом.
