Проверка, ремонт и замена ламп подсветки монитора своими руками

Светодиоды как замена маломощным лампам подсветки

Здесь проблем с заменой меньше всего: вместо маломощных ламп накаливания можно смело применять светодиодные на одном кристалле или компактные сборки. Однако нужно учитывать, что при этом регулировка яркости подсветки в автомобиле, скорее всего, перестанет работать.

На автомобилях, где в подсветке использованы обычные лампочки, их суммарное эквивалентное сопротивление измеряется несколькими омами, максимум – 10-15 Ом. Поэтому регулятор яркости для них – это простой переменный резистор небольшого сопротивления (на максимальном значении), включенный с ними последовательно. Например, если эквивалентное сопротивление всех ламп подсветки – 10 Ом, то резистор с таким же сопротивлением уже уменьшит ток через них вдвое.

А вот у светодиодов эквивалентное сопротивление, высчитанное по токопотреблению, будет уже выше в разы. Собственно говоря, именно поэтому они значительно экономичнее. И поэтому же манипуляции с регулятором яркости подсветки не дадут практически никакого эффекта.

Для управления яркостью светодиодов применяются регуляторы на широтно-импульсной модуляции – они подают в нагрузку импульсы с высокой частотой и переменной длительностью. Из-за инертности человеческого зрения эти пульсации глазу незаметны, а вот перемена длительности импульсов воспринимается как изменение яркости.

Проверяем лампу накаливания

Лампы накаливания на 220 В работают в сетях переменного тока, поэтому полярность при их прозвонке не важна.

Проверяем в режиме прозвонки

Один из щупов замыкаем на центральный контакт. Второй — на корпус цоколя сбоку, где у цоколя резьба. Если лампа рабочая, прозвучит звуковой сигнал, а дисплей отобразит сопротивление. Как правило, нижний предел составляет около 3 Ом, верхний — порядка 200 Ом.

Проверяем в режиме измерения сопротивления

Прозвонка в режиме замера сопротивления поможет не только диагностировать работоспособность лампочки, но и приблизительно определить потребляемый ток, что выведет на потребление. Это может быть полезно, когда о мощности лампы можно только догадываться по причине утраты маркировки.

Следует помнить, что неплотный контакт щупов с цоколем повышает сопротивление. Поэтому, при сомнениях, мощность лампы скорее ниже, а не выше. Для измерения сопротивления лампы переводим селектор мультиметра в сектор измерения сопротивления. Ставим на 200 Ом. Приведённая ниже таблица справедлива для ламп с номинальным напряжением 220 В и цоколями E27 или E14.

Сопротивление, Ом	150	90-100	60-65	45-40	35-30	25-28
Мощность, Вт	25	40	60	75	100	150

Если при измерении единица на дисплее прибора не меняется на другое число — лампа неисправна, внутри обрыв.

Красной стрелкой указано положение измерений в пределах до 200 Ом

Пример того, как прозвонить или измерить сопротивление спирали лампы накаливания. По указанной выше методике замерьте сопротивление спирали на лампе. Не вдаваясь для расчетов в математические формулы, сравнить отношение сопротивления к мощности лампы можно по заранее составленной таблице.

Таблица отношения мощности к сопротивлению спирали лампы накаливания в 200 В

Ω	Вт
150	25
85	40
63	60
48	75
38	100
27	150

Погрешность сопротивления может составлять ± 2–3 Ом.

Лампы накаливания в транспортных средствах на 12 В проверяются аналогичным способом, только надо учитывать, что в некоторых случаях в фарах они имеют две спирали, для дальнего и ближнего света. Можно проверить трубчатые люминесцентные лампы, в них также две спирали на краях между электродами.

Конструкция люминесцентной трубчатой лампы

Но не пытайтесь тестером, используя в домашних условиях эту методику, проверять компактные люминесцентные, экономичные галогеновые и светодиодные лампы с патронами стандарта Е27 и Е14. В этих конструкциях присутствует схема, электронный блок подключения и запуска, поэтому проверка осуществляется по другой системе. Вопрос проверки таких лампочек мультиметром или другим способом требует отдельного, детального рассмотрения.

Проверка лампы накаливания

В большинстве случаев неисправность лампы накаливания можно определить при визуальном осмотре. Если спираль внутри колбы повреждена, то дальнейшая эксплуатация электрического источника света невозможна.

Иногда повреждение проводников образуется в местах припайки контактов либо на участке между цоколем и спиралью. Такую поломку определить на глаз практически невозможно, поэтому если спираль целая, то следует воспользоваться мультиметром для того, чтобы убедиться в отсутствии обрыва цепи. Если стеклянная колба изготовлена из непрозрачного стекла либо была окрашена, то без тестера определить внутренний обрыв проводника также не получится.

Как проверить лампу мультиметром (последовательность действий):

• Перевести мультиметр в режим «прозвона».
• Присоединить щупы к контактам лампы накаливания (полярность не имеет значения).

Исправность электрической лампы будет определена по звуковому сигналу. Наличие прохождения электрического тока по внутренней спирали можно также определить, если замерить сопротивление лампочки. Для этой цели мультиметр следует перевести в режим измерения сопротивления, а затем также присоединить щупы к металлическим контактам источника света.

Если в результате проверки дисплей цифрового прибора покажет бесконечно большое сопротивление либо звуковой сигнал будет отсутствовать, то лампу накаливания потребуется заменить (при использовании стрелочного прибора будет отсутствовать механическое движение индикатора). Чтобы убедиться в том, что причиной неисправности лампы является обрыв цепи, следует внимательно осмотреть контакты электрического источника света. Даже при наличии незначительно окисла их необходимо смочить спиртом и почистить зубной щеткой или любым неметаллическим твердым предметом, после чего провести повторную диагностику.

С помощью мультиметра можно диагностировать обрыв электрической цепи и у автомобильной лампочки. Если необходимо проверить элемент головного освещения, то следует обратить внимания на тот факт, что в таких устройствах используется 2 нити, рассчитанные на 12 Вольт, которые необходимо прозвонить отдельно.

Каких-либо отличий в том, как проверить галогеновую лампу такого же напряжения не существует. Такой источник света отличается от обычного элемента только использованием инертного газа в колбе.

Как проверить лампу подсветки

Это можно сделать несколькими способами:

• прозвонить мультиметром. Измерять тестером напряжение на выходах инвертора — печальная судьба для тестера. Он сгорит ;
• проверить одноламповым инвертором;
• заменить лампу на заведомо исправную;
• сравнить осциллографом уровни напряжений на холодных концах ламп;
• проверить с помощью конденсаторов.

Самое важное при замене лампы — отключить защиту на инверторе. У каждой модели инвертора свой алгоритм работы, поэтому смотреть нужно конкретно для ремонтируемой модели. Разберем один способ проверки

Самый простой — тестирование с помощью подходящей рабочей лампы подсветки. Если с новой лампой экран работает и выдаёт яркое изображение — проблема в лампе. Если нет — дело в инверторе, шлейфе или надо копать глубже и менять матрицу или схемы

Разберем один способ проверки. Самый простой — тестирование с помощью подходящей рабочей лампы подсветки. Если с новой лампой экран работает и выдаёт яркое изображение — проблема в лампе. Если нет — дело в инверторе, шлейфе или надо копать глубже и менять матрицу или схемы.

До 2004-2005 года в массовом использовании были распространены в основном CRT мониторы и телевизоры, или иначе говоря имеющие в своем составе кинескоп. Их еще, как и телевизоры, называют мониторами и телевизорами ЭЛТ (электронная – лучевая трубка) типа. Но прогресс не стоит на месте и в свое время были выпущены ЖК телевизоры, имеющие в своем составе ЖК (жидко — кристаллическую) матрицу. Подобная матрица обязательно должна хорошо освещаться расположенными с двух сторон, сверху и снизу, 4-мя CCFL лампами.

Это касается 17 — 19 дюймовых мониторов и телевизоров. На телевизорах и мониторах большей диагонали, может быть шесть или более ламп. Подобные лампы с виду напоминают обычные люминесцентные лампы, но имеют в отличие от них, намного меньшие размеры. Из отличий у подобных ламп будет не 4 контакта, как у люминесцентных ламп, а всего два, и для их работы требуется высокое напряжение — свыше киловольта.

Разъем лампы подсветки монитора

Так вот, эти лампы после 5-7 лет работы часто приходят в негодность, неисправности проявляются типично для обычных люминесцентных ламп. Вот дополнительная информация. Сначала появляются красноватые оттенки в изображении, медленный старт, для того чтобы лампа зажглась ей нужно несколько раз помигать. В особо тяжелых случаях лампа не зажигается вообще. Может возникнуть вопрос: ну погасла одна лампа, они же стоят сверху и снизу матрицы, обычно по две штуки установленные параллельно друг другу, пусть горят только три из них и изображение будет лишь более тусклым. Но не все так просто.

Признаки неисправности подсветки

Пользователь может столкнуться с такими явлениями:

• при включении монитора индикатор питания загорается, но экран остается темным;
• дисплей включается, на нем появляется изображение, но через несколько секунд тухнет.

В первом случае есть серьезные резоны предполагать, что нужен ремонт подсветки монитора, хотя неисправность может быть и в блоке питания источника освещения. Во втором – вероятность выхода из строя лампы 90+ процентов. Также о высокой вероятности неисправности источников света говорят тусклое свечение всего дисплея или половины, а также угасание половины дисплея.

Из чего состоит ЖК монитор

В статье Как подключить монитор к блоку питания компьютера мы уже касались темы восстановления работоспособности компьютерного монитора. Сегодня поговорим о другой проблеме, а именно о том, как починить монитор, если на нём не горят лампы подсветки.

Дело в том, что изображение на ЖК мониторах подсвечивается при помощи специальных устройств:

• люминесцентные лампы подсветки монитора расположены по краям корпуса экрана сверху/снизу или справа/слева;
• светодиодная подсветка мониторов располагается на задней стенке экрана, либо (реже) по краям его корпуса.

В рамках данной статьи мы будем говорить именно о восстановлении подсветки LCD мониторов на основе люминесцентных (газоразрядных) ламп.
Если одна из таких ламп “перегорает”, то картинка на мониторе будет выглядеть не так ярко, как это было до поломки, цвета будут гораздо тускнее.
Когда в мониторе такого типа выходят из строя сразу все лампы (а их, чаще всего, может быть от двух до четырёх, реже, либо в портативных устройствах – одна лампа подсветки), при включении компьютера может показаться, что изображения на экране просто нет и он полностью вышел из строя. Но если поднести экран к источнику яркого света или посветить на дисплей фонариком, то можно увидеть, что картинка на устройстве присутствует. Особенно хорошо это будет заметно под острым углом и при изменении изображения на экране: при сворачивании/разворачивании окон операционной системы, при перемещении окон по рабочему столу, при воспроизведении видео роликов и так далее.

Давайте рассмотрим, из чего состоит компьютерный монитор.
На картинке мы видим, как устроен монитор, оснащённый встроенным блоком питания, то есть такой монитор, который соединяется с электрической розеткой проводом питания без дополнительных блоков на нём. Монитор без блока питания выглядит аналогично, только у него отсутствует плата питания, а инвертор напрямую соединён с контроллером дисплея.
Контроллер дисплея часто называют скалер, но это не совсем верно, так как, на самом деле понятие скалер гораздо уже:

Скалер – это одна из составных частей платы контроллера, которая отвечает за масштабирование изображения на экране

Итак, сегодня мы не будем разбираться с тем, как провести компонентный ремонт платы монитора, а поговорим о модульном ремонте.

Проверка LED-прожектора

Осмотрите светодиоды визуально. Если видите большой квадрат желтого цвета, то не пытайтесь проверить работоспособность тестером, — напряжение такого элемента свыше 20 В.

Если в прожекторе используется несколько мелких SMD, то есть смысл применить мультиметр. Разберите устройство и отыщите драйвер подсветки, влагозащитную прокладку и плату с установленными LED-диодами. Процедура аналогична проверке светодиодной лампы (читайте выше).

Инфракрасные диоды используются во многих электронных приборах, особенно популярны в пультах дистанционного управления. Их основная функция — передача сигнала на фотоприемник телевизора, музыкального центра или светодиодной лампы. Если батарейки исправны, то вышел из строя СД.

Разглядеть свечение инфракрасного светодиода без подручных средств нереально, но его проверка проста. Наведите фотоаппарат (или фотокамеру любого девайса) на СД, расположенный в пульте ДУ. Если полупроводник работает, то вы увидите непродолжительное свечение с фиолетовым оттенком.

В качестве тестера такого СД используют и осциллограф. Если на его фотоэлемент попадает ИК-излучение, то создается напряжение.

Общие положенияРазрешение на строительство для любого объекта, в том числе многоквартирного дома — итоговый акт,…

Схема системы охлажденияСистема охлаждения приора 16 клапанов инжектор, схема выглядит следующим образом:Рис. 1. Расположение элементов…

Как проверить правильность установки пластиковых окон? На что обратить внимание?Первым делом, при установке пластикового окна,…

Преимущества мезонина в постройке— надстройка искусно маскирует и придаёт дополнительное крепление дымоходной трубе;— практически весь…

Chungatank › Блог › Носовой тент для ПВХ лодки (своими руками) Приветствую всех ! В…

Принцип работыЭлектрический котел с насосом отличается от обычного несколькими дополнительными деталями. В нем присутствуют насос,…

В процессе ремонта бытовой техники или других электронных устройств: монитора, принтера, микроволновки, блока питания компьютера или автомобильного генератора (например, Valeo, БОШ или БПВ) и т.д. возникает необходимость проверить целостность элементов. Расскажем подробно про тестирование диодов.

Учитывая разнообразие этих радиоэлементов, единой методики проверки их работоспособности не существует. Соответственно, для каждого класса есть свой способ тестирования. Рассмотрим, как проверить диод шоттки, фотодиод, высокочастотный, двунаправленный и т.д.

Что касается приборов для тестирования, мы не станем рассматривать экзотические способы проверки (например, батарейку и лампочку), а будем пользоваться мультиметром (подойдет даже такая простая модель, как DT-830b) или тестером. Эти приборы практически всегда есть дома у радиолюбителя. В некоторых случаях потребуется собрать несложную схему для тестирования. Начнем с классификации.

Тестер для проверки ламп CCFL Monitor&TV.

Тестер для проверки ламп CCFL Monitor&TV.

Как сделать такой тестер своими руками или есть у кого-либо схема.

m.ix, ты как всегда вовремя и в добрый час.

Ссылка копируется,но не дает тот сайт.

m.ix, Спасибо тебе,теперь получилось.

Я остановился на этой плате и буду в дальнейшем использовать.

Может вопрос не совсем по теме, но тоже про лампы: а можно ли их питать не родным блоком питания? (долговременно: например вставить в 19″ монитор 17″ матрицу)

Мониторы то бывают разных диагоналей: 14″ (1024×768), 17″ (1280×1024), 19″ (1280×1024), 26″(1920×1200). Соответственно там наверное и лампы разные? Не говоря уж о спектре излучения, которое наверняка зависит от параметров питания.

p.s. а по теме: дешёвым источником для тестов может служить плата подсветки от старого сканера. Там вообще никаких защит нет. А в качестве «регулятора» стоит КРЕНка на 12v. Если её убрать, то на выходе можно накрутить любое напряжение в пределах разумного (ограничение — мощность около 4..6 Вт).

Может вопрос не совсем по теме, но тоже про лампы: а можно ли их питать не родным блоком питания? (долговременно: например вставить в 19″ монитор 17″ матрицу)

Мониторы то бывают разных диагоналей: 14″ (1024×768), 17″ (1280×1024), 19″ (1280×1024), 26″(1920×1200). Соответственно там наверное и лампы разные? Не говоря уж о спектре излучения, которое наверняка зависит от параметров питания.

p.s. а по теме: дешёвым источником для тестов может служить плата подсветки от старого сканера. Там вообще никаких защит нет. А в качестве «регулятора» стоит КРЕНка на 12v. Если её убрать, то на выходе можно накрутить любое напряжение в пределах разумного (ограничение — мощность около 4..6 Вт).

jek-1975, Ваш вопрос дилетантский или идиотский из разряда, у меня в квартире сгорела лампочка, еще советская, на 100 вт. можно вместо неё поставить лампу Филипс на 100вт., а можно ли поставить на 75вт., или на 150вт.

голоса

Рейтинг статьи

LED-подсветка своими руками

Многие пользователи самостоятельно переходят с подсветки CCFL-ламп на светодиодные ленты. Порой новый комплект люминесцентных трубок не дает желаемого результата. Особенно в случае, если проблемы с инвертором. Поэтому выходом может быть установка светодиодов. При этом плотность посадки не должна быть ниже 120 шт. на 1 м ленты. Стоимость приобретенных элементов не превышает цены новых трубок. А при необходимых знаниях и навыках работы с такой техникой замену можно провести за 2-2,5 часа.

Как заменить подсветку монитора на светодиодную

Чтобы поменять лампы на светодиоды, необходимо разобрать монитор и извлечь старые источники света. Для этого следует:

1. Отсоединить подставку и открутить винт, удерживающий заднюю стенку устройства.
2. С помощью плоской отвертки снять тыльную панель с защелок, расположенных по периметру корпуса.
3. Извлечь плату с кнопками и внутренний металлический корпус.
4. Отсоединить провода от люминесцентных трубок и шлейф, идущий к матрице.
5. Демонтировать матрицу и разместить на мягкой ровной поверхности.
6. Разобрать блок с подсветкой и снять лампы.

В мониторах могут быть установлены трубки 2 типоразмеров: 7 или 9 мм. LED-лента имеет ширину 9 мм, поэтому если ее невозможно разместить в посадочном месте, то края обрезают. Новые источники света питаются напряжением 12 В. Получить его можно с блока питания устройства через стабилизатор DC-DC, собранный на ML-микросхеме. Иногда ленту напрямую подключают к питанию, однако тогда экран не будет гаснуть после отключения монитора.

Для решения этой проблемы используют стабилизатор KIA431A, который открывается малым током. Нужно среднюю ножку («земля») выпаять, к ней подсоединить провод и изолировать его. От 2 пина шлейфа блока питания берут +12 В и подключают к нему стабилизатор напряжения DC-DC. Устройство крепят 2-сторонним скотчем возле блока управления.

Использование такой схемы дает ровный свет нужного оттенка без мигания, а экран гаснет, когда устройство неактивно.

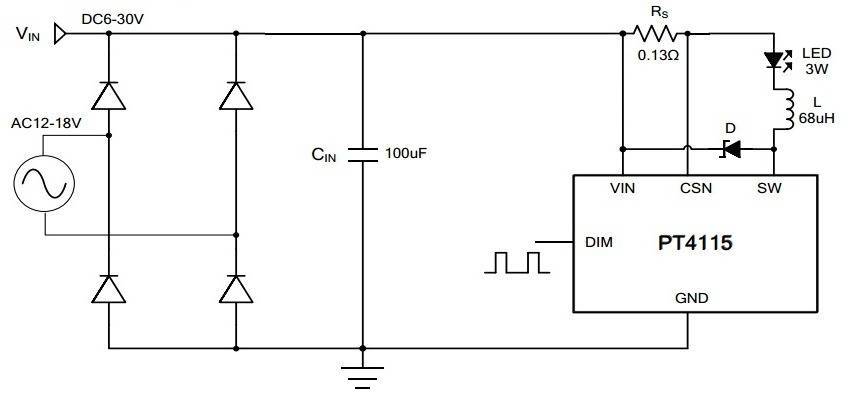

Схема диммируемого драйвера светодиодной ленты

В случае выхода из строя инвертора необходимо найти новый источник питания светодиодной ленты. Тогда яркость можно изменять регуляторами матрицы или настройками монитора. Существует 2 вида изменения интенсивности подсветки: с помощью встроенного регулятора или внешним диммированием.

Схема светодиодной подсветки со встроенным диммером

Управление яркостью светодиодов можно сделать от штатного широтно-импульсного модулятора. Сигнал генерируется схемой управления устройства без вывода дополнительных органов управления на лицевую панель. Для этого нужно собрать логическую схему И-НЕ. Это инвертор, у которого на выходе будет 1 только тогда, когда на входе будет 0.

Схема монтируется на входе On/Off регулятора, и выставляется постоянное значение выходного напряжения 12 В. Величина подстроечного сопротивления должна быть около 10 кОм. Более точное значение можно установить при включенном регуляторе.

Схема для внешнего диммирования

В мониторах с двумя управляющими клавишами функции нужно выбирать из экранного меню. В таких случаях лучше вывести орган управления подстроечного резистора на лицевую панель. Для создания схемы регулировки яркости светодиодов со встроенным диммером нужно на плате найти пины с такими обозначениями:

• On — сигнал на включение подсветки (+5 В);
• Dim — управление яркостью подсветки;
• +12 В — питание нагрузки.

Основой схемы управления является линейный регулятор LM2941. В связи с тем, что девайс имеет инвертируемый выходной импульс, для его согласования с прямым сигналом On следует собрать инвертор на 1 транзисторе. Для регулировки уровня яркости в схеме последовательно установлены 2 переменных резистора. Это позволяет более плавно изменять выходное напряжение.

Переменный резистор RV1 номиналом 5,1 кОм и многооборотное подстроечное сопротивление RV2 (4,8 кОм) позволяют поддерживать напряжение около 13 В, необходимое для питания светодиодов. Ими же можно регулировать яркость свечения в заданных пределах. Достоинствами такой схемы являются ее простота и возможность использования стандартной светодиодной ленты.

Вместе с тем немного нарушается баланс белого цвета, который уходит в зеленоватые оттенки. Из-за небольшой плотности расположения светодиодов наблюдаются конусы засветки возле каждого элемента. Поэтому лучше использовать ленту с более частой посадкой элементов (более 120 шт. на метр).

ПРИНЦИП РАБОТЫ

Инвертор должен обеспечивать несколько функций:

• Изменять постоянное напряжение в высоковольтное переменное;
• Обеспечивать регулировку яркости;
• Стабилизировать ток ламп и регулировать его;
• Обеспечивать защиту от КЗ и перегрузки.

Инвертор подсветки матрицы (для ламп) должен обеспечивать напряжение обычно вольт 600 с током нагрузки приблизительно 10 мА и обеспечивать максимальную яркость экрана около 250 кд/м2. При этом начальное выходное напряжение будет около 1600 В, а время срабатывания защиты — от 1 до 1,3 с. Для уверенного запуска, время срабатывания защиты подбирается раз в 10 больше времени старта.

При подаче напряжения от блока питания, сигнал (обычно 3-5 вольт) выйти из дежурного режима поступает приблизительно через 2 секунды после включения телевизора от главной платы и инвертор подсветки выходит в рабочее состояние.

Контроллер инвертора телевизора обеспечивает «мягкий» старт при пуске инвертора, а также защиту от КЗ и перегрузки. Если короткое замыкание длится менее 1 с, то работа инвертора продолжится, иначе он отключается.

Импульсы ШИМ идут на преобразователь, обычно сделанный по схеме полу — мостового генератора с самовозбуждением и запускают DC/DC-преобразователь и на вторичной обмотке трансформатора инвертора появляется напряжение для ламп подсветки.

Малая обмотка выполняет в схеме инвертора телевизора функцию обратной связи.

При «поджиге» ламп в начале работы, напряжение преобразователя возрастает до 1600 В, а и только потом инвертор переходит в рабочий режим. Неисправная лампа, конденсатор во вторичной цепи или КЗ вторичной обмотки приводит к срыву генерации.

Напряжение инвертора ЖК телевизора обычно 24 или 48 вольт (для большой диагонали). Подсветка ноутбука обычно питается напряжением блока питания 18 — 19 вольт.

Плата такого инвертора имеет небольшой размер и располагается внизу экрана. В данном случае контроллер U2 OZ9938 управляет ключами U1 AM4428 контакт CN1 идет на лампу. Питание идет по контактам VIN, минус GND, управление яркостью и включением на контакты DIM и ENA.

1 место – монитор не включается

вообще, хотя индикатор питания может мигать. При этом монитор загорается на секунду и тухнет, включается и сразу выключается. При этом не помогают передергивания кабеля, танцы с бубном и прочие шалости. Метод простукивания монитора нервной рукой обычно тоже не помогает, так что даже не старайтесь. Причиной такой неисправности ЖК мониторов чаще всего является выход из строя платы источника питания, если он встроен в монитор.

Последнее время стали модными мониторы с внешним источником питания. Это хорошо, потому что пользователь может просто поменять источник питания, в случае поломки. Если внешнего источника питания нет, то придется разбирать монитор и искать неисправность на плате. Разобрать ЖК монитор в большинстве случаев труда не представляет, но нужно помнить о технике безопасности.

Перед тем, как чинить бедолагу, дайте ему постоять минут 10, отключенным от сети. За это время успеет разрядиться высоковольтный конденсатор

ВНИМАНИЕ! ОПАСНО ДЛЯ ЖИЗНИ, если сгорел и ШИМ-транзистор! В этом случае высоковольтный конденсатор разряжаться не будет за приемлемое время

Поэтому ВСЕМ перед ремонтом проверить напряжение на нем! Если опасное напряжение осталось, то нужно разрядить конденсатор вручную через изолированный около 10 кОм в течение 10 сек. Если Вы вдруг решили замкнуть выводы , то берегите глаза от искр!

Далее приступаем к осмотру платы блока питания монитора и меняем все сгоревшие детали – это обычно вздутые конденсаторы, перегоревшие предохранители, транзисторы и прочие элементы. Также ОБЯЗАТЕЛЬНО нужно пропаять плату или хотя бы осмотреть под микроскопом пайку на предмет микротрещин.

По своему опыту скажу – если монитору более 2 лет – то 90 %, что будут микротрещины в пайке, особенно это касается мониторов LG, BenQ, Acer  и Samsung. Чем дешевле монитор, тем хуже его делают на заводе. Вплоть до того, что не вымывают активный флюс – что приводит к выходу из строя монитора спустя год-два. Да-да, как раз когда кончается гарантия.
