Со временем любые лампочки перегорают, это касается не только обычных ламп, но и светодиодных светильников или ламп дневного света. Если люминесцентная лампа перестала гореть, прежде всего ее необходимо проверить. Как это правильно сделать, читаем ниже.

Как проверить люминесцентную лампу?

Для теста выбран светильник Delux, который работал в течении нескольких лет, но нынче перестал зажигаться. Как раз подходит для подобных целей.

Первым делом необходимо снять рассеиватель и осмотреть люминесцентную трубку на наличия сильного почернения. По краям четко видны такие почернения, косвенно это говорит, что такая трубка вполне может быть уже вышедшей из строя.

Следующим этапом будет проверка целостности нитей накала. Включив мультиметр в режим проверки сопротивления поочередно необходимо проверить каждую нить.

Сопротивление нитей составляет 9,5 – 9,2 Ом, что означает, что обе нити накала еще целы.

Если хоть одна из них будет перегоревшей, тогда наш тестер покажет 1 (разрыв цепи). В таком случае люминесцентную трубку необходимо заменить новой.

Когда проверка лампы окончена, но она не светит, необходимо проверять или ремонтировать электронный балласт люминесцентной лампы. В данном случае проблема была в сильно окислившихся контактах люминесцентной трубки.

После зачистки контактов от окислов и установки трубки в корпус светильника лампа ожила. Можно сказать, что этому светильнику повезло.

Подробнее о том, как проверять электронный балласт и ремонтировать его, мы расскажем вам позже.

diodnik.com

Виды ламп | Electricdom.ru

Осветительные приборы составляют самую многочисленную группу электроприборов в каждом доме. Источники света являются важным элементом быта.

Лампы накаливания

Лампы накаливания относятся к классу тепловых источников света. Несмотря на внедрение более технологичных видов ламп, остаются одними из самых массовых и дешевых источников света, особенно в бытовом секторе.

Действие этих ламп основано на нагревании спирали проходящим через нее током до температуры 3000 градусов. Колбы ламп мощностью от 40 Вт и более наполнены инертными газами — аргоном или криптоном.

Бытовые лампы бывают мощностью 25 — 150 Ватт. Лампы мощностью до 60 Ватт с уменьшенным цоколем называются миньонами. Проверить исправность лампы можно тестером, спираль должна иметь определенное сопротивление.

У светильника с лампой накаливания возможно всего две неисправности:1. Перегорела лампа2. Отсутствует контакт в электропроводке, в результате чего на цоколь не подается напряжение.

Достоинства: Просты по конструкции, надежны, не имеют дополнительных устройств при включении, практически не зависят от температуры окружающей среды, мгновенно зажигаются.Недостатки: Имеют не очень большой срок службы, около 1000 часов.

Лампы люминесцентные

Люминесцентные лампы относятся к газоразрядным лампам низкого давления. Могут быть различной формы: прямые, трубчатые, фигурные и компактные (КЛЛ). Диаметр трубки не связан с мощностью лампы, которая может достигать до 200 Вт. Трубчатые лампы имеют двухштырьковые типы цоколей в зависимости от расстояния между штырьками: G-13 (расстояние — 13 мм) для ламп диаметром 40 мм и 26 мм и G-5 (расстояние — 5 мм) для ламп диаметром 16 мм.

Компактная люминесцентная лампа (КЛЛ) — люминесцентная лампа, которая имеет изогнутую форму колбы, что позволяет разместить ее в светильнике небольших размеров. Такие лампы могут иметь встроенный электронный дроссель (ЭПРА), могут быть разной формы и разной длины. Применяются либо в специальных типах светильников либо для замены ламп накаливания в обычных типах светильников (лампы мощностью до 20Вт, которые вкручиваются в резьбовой патрон или через адаптер).

Люминесцентные лампы требуют работы специального устройства — пускорегулирующего аппарата (дросселя). Большинство зарубежных ламп могут работать как с обычными (с дросселем), так и с электронными пускорегулирующими аппаратами (ЭПРА). Но некоторые из них предназначены только для одного вида ПРА.

Светильники с ЭПРА имеют следующие преимущества: лампа не мерцает, лучше зажигается, не шумит (шум от дросселя), легче по весу, экономит электроэнергию (потери мощности в ЭПРА намного ниже, чем в ПРА).

Меняя виды люминофора, можно изменять цветовые характеристики ламп. Буквы, входящие в наименование люминисцентных ламп, означают:Л — люминесцентная, Б — белая, ТБ — тепло-белая, Д — дневная, Ц — с улучшенной цветопередачей. Цифры 18, 20, 36, 40, 65, 80 обозначают номинальную мощность в ваттах. Например, ЛДЦ-18 —

Устройство и принцип работы ламп дневного света

Масса достоинств ЛДС обусловлена тем, что они представляют собой приборы газоразрядного типа, в которых ультрафиолетовое излучение формируется благодаря электрическим разрядам в испарениях ртути.

Особенность здесь одна – видимое освещение от лампы возникает только после того, как ультрафиолетовое излучение модифицируется. Такое преобразование возможно лишь при применении тех соединений, в которых содержится галофосфат кальция или иные составы с наличием люминофоров.

По принципу функционирования ЛДС можно приравнять к источникам освещения газоразрядного типа. В колбу из стекла помещают инертный газ, предварительно откачав из неё воздух, а после добавляют в газ 30 мг ртути. В оба края сосуда устанавливаются спиралевидные электроды, схожие с нитью накаливания. Они с каждой стороны припаиваются к 2 контактным ножкам, которые помещаются в пластины диэлектрического типа. Внутреннюю поверхность трубки покрывает слой люминофора.

Включается дневной светильник при помощи пускорегулирующего устройства – электромагнитного или электронного типа. Электромагнитное устройство включает в себя основной элемент – дроссель. Это сопротивление балластного типа в форме индуктивной катушки с сердечником из металла, которое последовательно соединено с люминесцентной лампой.

Как проверить дроссель-люминесцентного светильника

Продолжаем рассматривать первый вариант схемы люминесцентного светильника — с одной лампой. Для того, чтобы проверить дроссель в схеме люминесцентного светильника, необходимо:

  • снять стартер;
  • замкнуть накоротко электрический патрон стартера;
  • снять люминесцентную лампу;
  • замкнуть накоротко контакты двух электрических патронов \по отдельности\ люминесцентной лампы,

— после этого, можно выполнить замер сопротивления дросселя, — предварительно подсоединив два щупа прибора к выводам проводов светильника.

Как проверить стартер люминесцентного светильника

Проверить стартер люминесцентного светильника на сопротивление, как Вы понимаете, невозможно. Лампочка стартера состоит из двух впаяных электродов, находящихся внутри колбы и соответственно, между электродами имеется разрыв. Стартер проверяется непосредственно при установленном и подключенном светильнике, — путем его замены. Тип стартера подбирается с учетом мощности люминесцентной лампы. При замене стартера, необходимо одевать на руки диелектрические перчатки — во избежание соприкосновения с оголенными, контактными соединениями светильника.

Непригодность стартера проявляется в постепенном износе лампы тлеющего разряда, а именно, в износе биметаллической пластины, срабатывающей на включение и отключение \мерцание\ стартера.

Как проверить емкость конденсатора тестером

При замене конденсатора, учитывается его номинальные значения по:

  • емкости;
  • напряжению

и допуску, в отклонениях. К примеру, Вам необходимо заменить конденсатор, не имеет значения, где Вы собираетесь его заменить:

  • в сетевом фильтре;
  • в светильнике

и так далее. Вы подобрали конденсатор, который подходит по емкости и напряжению, но не соответствует по допуску. Такой вариант замены конденсатора — уже не подходит, так как отклонение в допуске имеет также большое значение — при замене конденсатора.

рис.2

Первоначально, необходимо изучить маркировку конденсаторов \рис.2\ и научиться читать обозначения, можно просто иметь необходимую подобную таблицу под рукой, которая как-бы будет для Вас не плохой подсказкой.

Допустим, нам нужно проверить емкость конденсатора измерительным прибором «мультиметр», конденсатор имеет емкость 47 нанофарад с отклонением в допуске 10% \рис.2, первый верхний ряд слева\. Для этого, нам необходимо установить прибор в диапазоне измерения емкости от 20 до 200 нанофарад \фото №1\.

фото №1

Чтобы не распаивать конденсатор от схемы \в зависимости от схемы, обычно распаивается одна ножка конденсатора\, я пользуюсь специальным, самодельным приспособлением \фото №2\. То-есть, это обыкновенные два тонких проводка, на одном конце проводов припаяны два разъема и на другом конце проводов — припаяны два металлических щупа.

фото №2

Два разъема вставляются непосредственно в гнездо прибора — для измерения емкости \фото №3\, далее, включаем прибор и подсоединяем два щупа прибора к ножкам конденсатора

фото №3

На фотоснимке №4 показано изображение такого приспособления, которым очень удобно пользоваться при измерении емкости конденсаторов, подпадающими под диапазон измерительного прибора.

фото №4

Использование мультиметра для проверки светодиодов

Все мультиметры относятся к категории универсальных измерительных приборов. С помощью мультиметра можно выполнить измерения основных параметров у любых электронных изделий. Для того чтобы проверить работоспособность светодиода, необходим мультиметр с режимом прозвонки, который как раз и используется для проверки диодов.

Перед началом проверки переключатель мультиметра устанавливается в режим прозвонки, а контакты прибора соединяются со щупами тестера. Данный способ проверки позволяет заодно решить вопрос, как проверить мощность светодиода мультиметром, на основе полученных данных, вычислить этот параметр будет уже несложно.

Подключение мультиметра должно выполняться с учетом полярности светодиода. Анод элемента соединяется с красным щупом, а катод – с черным. Если же полярность электродов неизвестна, не стоит бояться каких-либо последствий в результате путаницы. В случае неправильного подключения, начальные показатели мультиметра останутся без изменений. Если же полярность соблюдается как положено, то светодиод должен начать светиться.

Существует одна особенность, которую следует учитывать при проверке. Ток мультиметра в режиме прозвонки имеет достаточно низкое значение и диод на него может не отреагировать. Поэтому для того чтобы хорошо разглядеть свечение, рекомендуется уменьшить внешний свет. Если же это невозможно сделать, следует пользоваться показаниями измерительного прибора. При нормальной работоспособности светодиода, значение, отображенное на дисплее мультиметра, будет отличаться от единицы.

Существует еще один вариант проверки с помощью тестера. Для этого на панели управления имеется блок PNP с помощью которого проверяются диоды. Его мощность обеспечивает свечение элемента, достаточное для того, чтобы определить его работоспособность. Анод включается в разъем эмиттера (Е), а катод – в разъем колодки или коллектора (С). При включении измерительного прибора светодиод должен гореть независимо от того, в каком режиме установлен регулятор.

Основным неудобством этого способа является необходимость выпаивания элементов. Для решения проблемы, как проверить светодиод мультиметром не выпаивая, для щупов потребуются специальные переходники. Обычные щупы не войдут в разъемы колодки PNP, поэтому к проводкам припаиваются более тонкие детали, изготовленные из канцелярских скрепок. Между ними в качестве изоляции устанавливается небольшая текстолитовая прокладка, после чего вся конструкция заматывается изолентой. В результате, получился переходник, к которому можно подключать щупы.

После этого щупы подключаются к электродам светодиода, без выпаивания его из общей схемы. При отсутствии мультиметра, проверку можно выполнить по такой же схеме с помощью батареек. Используется тот же переходник, только его проводки соединяются не со щупами, а с выходами батареек при помощи небольших зажимов-крокодильчиков. Потребуется один источник питания на 3 вольта или два источника на 1,5 вольта.

Если батарейки новые с полным зарядом, то проверять светодиоды желтого и красного цвета рекомендуется с помощью резистора. Его расчетное сопротивление должно составлять 60-70 Ом, что вполне достаточно для ограничения тока. При выполнении проверки светодиодов белого, синего и зеленого цвета, токоограничивающий резистор можно не использовать. Кроме того, резистор не требуется, когда батарейка сильно разряжена. Для выполнения своих прямых функций она уже не годится, а для проверки светодиодов ее будет вполне достаточно.

В процессе ремонта бытовой техники или других электронных устройств: монитора, принтера, микроволновки, блока питания компьютера или автомобильного генератора (например, Valeo, БОШ или БПВ) и т.д. возникает необходимость проверить целостность элементов. Расскажем подробно про тестирование диодов.

Учитывая разнообразие этих радиоэлементов, единой методики проверки их работоспособности не существует. Соответственно, для каждого класса есть свой способ тестирования. Рассмотрим, как проверить диод шоттки, фотодиод, высокочастотный, двунаправленный и т.д.

Что касается приборов для тестирования, мы не станем рассматривать экзотические способы проверки (например, батарейку и лампочку), а будем пользоваться мультиметром (подойдет даже такая простая модель, как DT-830b) или тестером. Эти приборы практически всегда есть дома у радиолюбителя. В некоторых случаях потребуется собрать несложную схему для тестирования. Начнем с классификации.

Простейший способ

Самый простой способ диагностики подходит как для лампочек накаливания, так и для люминесцентных и светодиодных ламп. Он предполагает вкрутить подозрительную лампочку в другой светильник и включить его. К сожалению, это не всегда возможно. Иногда резьбовая часть цоколя изготовлена с отклонением от стандартного размера и при вкручивании в патрон не замыкает оба электрических контакта. Или в доме больше нет светильников с точно таким же патроном.

Покупая лампочку в магазине электротоваров, многие обращали внимание на то, как продавец проверяет её с помощью тестера. В корпусе тестера есть несколько разъёмов, предназначенных для диагностики лампочек разного типа: накаливания, люминесцентных и галогенных

Его задача – проверить целостность проводников внутри лампы, о чём свидетельствует звуковой сигнал. Эту же самую операцию можно проделать в домашних условиях, воспользовавшись мультиметром или многофункциональной индикаторной отвёрткой.

Как проводится проверка работоспособности ламп

Проверка источника света сводится к тому, чтобы убедиться в сохранности целостности спирали с обеих сторон колбы. Для этих целей можно использовать цифровой мультиметр или тестер.*

Если прибор выдал значение (например, 10 ом), то лампа целая и нити не перегорели. А вот если мультиметр выдает полный обрыв, то нить перегорела.

Дополнительным визуальным способом определить неисправность дросселя, без помощи измерительного прибора, является наличие эффекта «огненной змейки». Она периодически «вьется» по колбе. Ее появление демонстрирует факт того, что ток в источнике света превышает свои допустимые значения. Поэтому электрический заряд стал нестабильным. В такой ситуации мультиметром нужно проверить вольт-амперные характеристики источника света. Если будут выявлены даже незначительные несоответствия с заданными производителями параметрам, то необходимо менять дроссель.

В данной ситуации проверка проводиться следующим образом:

  • два провода, идущие от дросселя, нужно отсоединить;
  • их соединяем с цоколем рабочей контрольной лампы;
  • подключаем полученную конструкцию к электросети.

Если люминесцентный осветительный прибор загорелся в полную силу, то значит дроссель исправен и причина поломки кроется в другом. Самостоятельно ремонтировать устройство источников света дневного типа можно только людям, имеющим необходимые знания, а также набор инструментов. Заменяя дроссель нужно обязательно отключить осветительный прибор от сети электропитания

Обратите внимание! Помните, что просто нажав на выключатель, вы не сможете полностью обесточить светильник. Напряжение в нем все равно останется

При ремонте внимательно следите за схемой подключения определенных элементов устройства прибора, а также обязательно используйте мультиметр для проверки конечного результата ремонтных работ.

Почему перегорают люминесцентные лампы

Рассматривая газоразрядные лампы, нельзя не сказать об их сходстве с традиционными лампами накаливания (ЛН). Как и в ЛН, свечение создается за счет нагрева спиральных электродов из вольфрама. Долгая и интенсивная эксплуатация приводит к перегреву, износу контактов и их выходу из строя.

В ЛДС элементы покрываются слоем активного щелочного металла. Подобное решение позволяет продлить срок службы лампы и снизить негативное влияние высоких температур. При этом стабилизируется разряд между электродами, что помогает сохранить целостность.

Впрочем, покрытие не вечно и чувствительно к частым включениям и выключениям. Постепенно металл осыпается, а вольфрамовые электроды начинают контактировать друг с другом. Проходящий по ним разряд нагревает материал и приводит к окончательному перегоранию. Это видно на старых колбах: небольшие потемневшие участки люминофора рядом с контактами.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Во время эксплуатации важно следить за целостностью колбы. Если есть повреждения, перегорание не заставит себя долго ждать. Если наблюдается оранжевое свечение по краям колбы, значит внутрь через отверстие попадает воздух

Починить элемент невозможно, только менять

Если наблюдается оранжевое свечение по краям колбы, значит внутрь через отверстие попадает воздух. Починить элемент невозможно, только менять.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Стоит дневная люминесцентная лампа в зависимости от величины устройства от 40 рублей до 1 тысячи и более промышленные модели. Если же вам что-то непонятно, пишите мне!

Как прозвонить лампочку мультиметром в домашних условиях?

Визуальный осмотр не всегда позволяет качественно оценить состояние электрической лампы накаливания, даже при целой спирали внутренняя цепь может быть оборвана. Поэтому лучше довериться приборам, которые при правильном использовании безошибочно укажут на неисправность. Рассмотрим, как проверить лампочку накаливания мультиметром.

Бытовые лампы накаливания на 220 вольт для освещения помещений имеют два самых распространенных стандарта цоколей и патронов под них – Е14 и Е25, цифры указывают на диаметр резьбового соединения.

Проще всего, на первый взгляд, лампу с целой спиралью вкрутить в патрон другого заведомо исправного осветительного прибора и убедиться в том, что она работает. Но не всегда на месте есть светильник с подходящим патроном, тем более исправным.

Поэтому используются мультиметры, эти приборы малогабаритные, легкие, просты в обращении, даже дилетант сможет работать с ним в режиме прозвонки.

Установка прибора в режим прозвонки

Термин «прозвонка» подразумевает проверку электрической цепи на целостность, наличие контакта.

В каждом современном мультиметре есть такой режим, классическое расположение органов управления на приборах, это пакетный переключатель в центре корпуса, под жидкокристаллическим дисплеем.

Его поворотом устанавливаются нужные режимы, на корпусе по кругу указаны их буквенные и символические обозначения, которые специалисты хорошо понимают, в нашем случае это знак диода или зуммера.

Примеры мест расположения символов прозвонки на разных мультиметрах

Кроме положения переключателя надо правильно подключить контактные измерительные щупы. Выше на правом снимке это отчетливо видно – в правом нижнем углу мультиметра черный щуп вставляется в самое нижнее отверстие со знаком заземления и буквами «СОМ». Красный вставляется в разъем выше с обозначением «VΩmA».

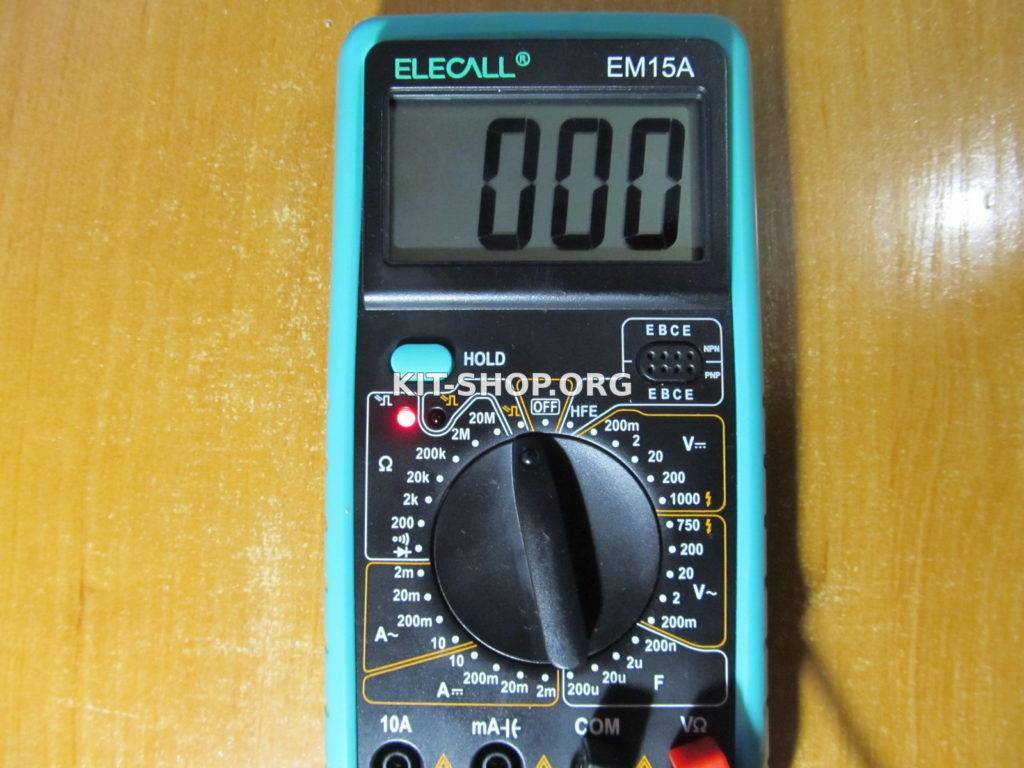

После установки органов управления в нужное положение можно проводить тестирование, прозвонку, но перед этим убедитесь, что прибор работает. Замкните металлические наконечники красного и черного щупа, при исправном приборе услышите характерный тон зуммера.

На экране высветятся нули, это означает, что в электроцепи нет обрыва или сопротивления, при размыкании цепи на дисплее установится «1».

Проверка лампы

Приставьте наконечник одного щупа к центральному контакту лампы, второй к резьбе цоколя, при исправной лампе услышите, как работает зуммер, на дисплее отобразятся цифры от 3 до 200. Значение сопротивления спирали в Ω (Ом) зависит от материала и длины спирали. Для надежности перед тестированием зачистите места прикосновения щупов надфилем, они имеют свойство окисляться.

Таким способом можно не только проверить лампочки на исправность, но и определить приблизительно потребляемую мощность. Если по какой-либо причине надпись с номиналом на стеклянной колбе отсутствует, для точности измерений поставьте прибор в режим измерения 200 Ом.

Красной стрелкой указано положение измерений в пределах до 200 Ом

Пример того, как прозвонить или измерить сопротивление спирали лампы накаливания

По указанной выше методике замерьте сопротивление спирали на лампе. Не вдаваясь для расчетов в математические формулы, сравнить отношение сопротивления к мощности лампы можно по заранее составленной таблице.

Таблица отношения мощности к сопротивлению спирали лампы накаливания в 200 В

Вт
15025
8540
6360
4875
38100
27150

Погрешность сопротивления может составлять ± 2–3 Ом.

Лампы накаливания в транспортных средствах на 12 В проверяются аналогичным способом, только надо учитывать, что в некоторых случаях в фарах они имеют две спирали, для дальнего и ближнего света. Можно проверить трубчатые люминесцентные лампы, в них также две спирали на краях между электродами.

Конструкция люминесцентной трубчатой лампы

Но не пытайтесь тестером, используя в домашних условиях эту методику, проверять компактные люминесцентные, экономичные галогеновые и светодиодные лампы с патронами стандарта Е27 и Е14.

В этих конструкциях присутствует схема, электронный блок подключения и запуска, поэтому проверка осуществляется по другой системе.

Вопрос проверки таких лампочек мультиметром или другим способом требует отдельного, детального рассмотрения.

Как проверить части лампы дневного света мультиметром?

Узнать о причине поломки и проверить люминесцент на работоспособность можно только мультиметром. Это прибор, который предназначен для измерения силы тока, сопротивления, напряжения. В магазинах электроники реализуют отечественные и зарубежные модели, которые функционально практически не отличаются друг от друга.

Самый простой мультиметр для проверки дневной лампы стоит порядка 300 рублей

Теперь детально о том, как проверить лампу дневного света тестером (мультиметром):

мультимер имеет «щупы» – это провода с индикаторами на концах

Эти провода и подсоединяют к люминесцентной лампочке;
установите на приборе нулевое сопротивление (измеряется в омах);
если показатель остался нулевым, значит спирали-электроды перегорели;
если сопротивление после подключения к люминесцентной лампе увеличилось, неисправен дроссель или стартер;
обратите внимание: мультиметр может не сработать потому, что выводы люминесцентной лампочки грязные. Их нужно очистить ватным диском, смоченным в спирте;
щуп должен плотно прилегать к выводу лампочки, иначе устройство не сработает.. Дроссель проверяют так:

Дроссель проверяют так:

  • снимают элемент с нерабочей лампы;
  • устанавливают дроссель на лампу, которая на 100 процентов работоспособна;
  • подключают систему к току;
  • если лампа не горит, а мультиметр выявил, что спирали исправны, значит «барахлит» стартер. Дополнительно проверять стартер лампы дневного света уже не нужно.

Прежде, чем заменять детали осветительного устройства на новые (если удалось выявить причину поломки самостоятельно), позаботьтесь о собственной безопасности. На руки наденьте перчатки, которые используют электрики. Защитите глаза с помощью специальных очков. Тело (рук, торс, ноги, шея) должны быть максимально закрытыми, чтобы в случае поломки лампы или элементов осколки тонкого стекла или капли ртути не попали на кожу, органы зрения.

Помните, опасна не сама ртуть, а ее пары. Они могут вызвать ожог слизистой оболочки глаз, носоглотки. Как можно быстрее покиньте помещение и вызовите спасателей по номеру телефона 112 (действует по всей России). После того как сотрудники МЧС выполнят свою работу, обработайте место, где разлили ртуть, раствором воды с уксусом в пропорции 10 : 1.
