Как измерить напряжение в розетке мультиметром

Меры безопасности

Теперь поговорим о мерах безопасности, которые следует знать при проведении подобного типа работ. Первый момент, о котором следует знать – необходимо избегать касания пальцами деталей. Дело в том, что у тела человека есть сопротивление, что будет влиять на точность измерений и может их исказить. Еще один аспект – если мастер не имеет информации о предварительном напряжении в сети, то можно замерить показатели так, чтобы колесо управления было выставлено на самый большой показатель в вольтах.

Кроме того, лучше всего осуществлять проведение работ в специальных диэлектрических перчатках. Хотя могут подойти обычные резиновые либо хозяйственные. При определении сетевого сопротивления лучше всего убедиться, что питание отключено полностью, а конденсаторы полностью разряжены.

К тому же во время осуществления работ с точкой питания на 20 ампер измерения следует проводить не больше четверти минуты. Также не следует осуществлять проверку показателей сети тестером, если в помещении высокая влажность. Кроме того, во время осуществления измерений ни в коем случае нельзя крутить колесо управления. Также не следует применять устройство, если оплетка щупов деформирована, а на корпусе имеются серьезные повреждения.

Замену батарейки устройства следует проводить лишь после перевода колеса в режим выключения. После этого отработанный аккумулятор утилизируют. Ни в коем случае нельзя выбрасывать его вместе с бытовыми отходами. Во время измерения внутреннего сопротивления цепи следует убедиться, что она не под напряжением, дабы тестер не был выведен из строя. Существуют нормы эксплуатации и хранения такого точного прибора, как мультиметр. Не следует осуществлять подачу напряжения на устройство, если рычаг поворотного типа находится на «Ohm».

Не менее важным аспектом будет то, что замена элемента питания гальванического типа должна производиться не только когда устройство выключено, что указывалось выше, но и при отключении всех щупов из гнезд мультиметра. Измерение напряжения в розетке мультиметром – процесс довольно ответственный. Человек, который собирается его осуществлять, должен иметь определенные теоретические и практические знания, а также учитывать определенные нормы и требования, что выдвигаются к оборудованию.

Но, тем не менее, при наличии всех необходимых знаний теоретического и практического характера осуществить данный тип измерений сможет даже человек, который ранее никогда ничем подобным не занимался. Главным моментом будет правильное выставление предполагаемых характеристик электросети, ведь именно этот аспект чаще всего приводит к поломкам оборудования, так как пользователи не уделяют ему должного значения

Поэтому следует еще раз напомнить о важности именно данного компонента

Ошибка №6 – Измерение больших токов

На всех мультиметрах для измерения тока есть два положения щупов:

замер до 200мА

замер от 200мА до 10А

Так вот, нельзя измерять токи более 200мА в первом положении. В этом случае вы либо испортите прибор, либо у вас перегорит встроенный предохранитель.

Как узнать, защищен ваш прибор предохранителем или нет, не вскрывая его? Об этом говорит надпись “FUSED” на корпусе возле разъема.

Обратите внимание, замер тока от 0,2А до 10А на китайских мультиметрах, как правило ничем не защищается. О чем говорит уже другая надпись – UNFUSED

Поэтому работать на этих величинах с мультиметром нужно с особой осторожностью. Как уже говорилось выше, 10-Амперная клемма подключена напрямую к токовому шунту (резистору низкого сопротивления)

Вы его увидите, если разберете мультиметр с обратной стороны.

Замер тока фактически и происходит путем измерения падения напряжения на этом шунтирующем резисторе. И в какое бы положение вы не ставили крутилку режимов, схема шунта от этого не меняется.

То есть, клемма 10А постоянно сидит на нем и цепь не разрывается. Именно поэтому после измерения тока всегда нужно вытаскивать щуп из этой клеммы и не оставлять его там во избежание ошибок.

В более дорогих мультиметрах (тот же UNIT) разъем 10А уже защищен отдельным предохранителем.

Все измерения тока всегда нужно начинать с “максимального положения щупов” (до 10А).

И только получив предварительный результат, и поняв, что ток меньше 200мА, можно со спокойной совестью переставлять щуп в другой разъем, а переключатель в другое положение.

Какие нормативы напряжения существуют?

Существующие нормативы эксплуатации электро-систем описывают величины напряжения, применительно к жилым помещениям. По ГОСТу в жилых домах нормальное напряжение в 220В +/- 10%. Поэтому бытовые электроприборы обычно рассчитаны на напряжение до 240 вольт.

Обратите внимание! Когда это значение поднимается сверх положенного уровня или понижается за допустимый процент, нужно отключить от питания все электроприборы и проверить точную параметр напряжения. Стоит экономно расходовать электричество

Стоит экономно расходовать электричество

Для оценки электроэнергии на входе (например, около счётчика), то есть той, которая входит «с улицы» и не испытывает влияния мощных потребителей энергии или электропроводки большой длины, существует несколько параметров.

К сожалению, мультиметр способен определить только один, но самый важный — перманентное отклонение. Это отклонение при нормальной работе не должно быть больше 5% от номинального значения напряжения при большом временном промежутке и подниматься выше 10% для недолгосрочного. Эти параметры устанавливаются поставщиком услуг и отражаются в договоре обслуживания. Скорее всего, это коридор, установленный в рамках 198-220 вольт.

Аппараты бывают разные

Как подключить мультиметр

Прежде чем начать измерения при помощи мультиметра, прибор нужно правильно собрать, чтобы не спалить. В принципе сложного в этом ничего нет, и после установки батареи питания, необходимо подключить к мультиметру щупы.

Черный щуп мультиметра всегда подключается в гнездо «COM». Красный щуп мультиметра может подключаться к двум другим гнездам. Одно из них 10A служит для измерения тока, второе гнездо VmA предназначено для измерений всего остального.

То есть, если вам нужно измерить мультиметром напряжение в розетке, проверить конденсатор или диод, то красный щуп необходимо устанавливать именно в это гнездо, которое отмечено надписью VmA.

Как проверить напряжение в розетках мультиметром

Для этого нужно установить переключатель мультиметра в один из диапазонов, который наиболее близко подходит к измеряемому напряжению. Если измеряется напряжение в розетке, то на мультиметре выставляется диапазон в 750 Вольт, чтобы не спалить прибор.

Также, при измерении напряжения в розетке необходимо выбирать режим измерения переменного напряжения, который обозначен знаком AC или V~. Если нужно измерить напряжение аккумулятора, то следует выбирать режим измерения постоянного напряжения с обозначением DC или же V—.

Когда режим измерения на мультиметре выставлен, нужно засунуть щупы в отверстия розетки и наблюдать за дисплеем прибора. При правильном подключении мультиметр покажет напряжение в сети, а если измеряется постоянное напряжении, то еще и укажет полярность подключения щупов.

Как проверить конденсаторы мультиметром

Для проверки конденсаторов мультиметром необходимо перевести мультиметр в режим измерения сопротивления, который обозначен в виде знака Ω, после чего приложить щупы к выводам конденсатора. Если конденсатор рабочий, то на экране мультиметра начнут бежать цифры, которые означают зарядку конденсатора от батареи питания мультиметра.

В зависимости от емкости конденсатора, цифры остановятся и исчезнут на определенном значении. В таком случае это будет означать, что конденсатор исправен, и его можно использовать в схемах. Если же на экране мультиметра ничего не высветилось или появилась цифра 1, то это означает что конденсатор испорченный.

Есть и такие мультиметры, которые уже оборудованы специальным гнездом для проверки конденсаторов. В том случае, когда у вас под рукой оказался именно такой мультиметр, то лучше, конечно же, проверять конденсаторы как положено.

Проверка резисторов мультиметром

Для этого сначала нужно постараться правильно оценить диапазон измерения сопротивления. Если номинал сопротивления заранее известен, то переключатель мультиметра следует перевести в ближайший по значению диапазон. В таком случае ошибки при измерении сопротивления мультиметром быть не должно.

Если же сопротивление неизвестно, то можно выставить любое на мультиметре. В том случае, когда на экране высветится цифра один, нужно будет изменить диапазон измерений на другой, поскольку этот оказался не подходящим.

Нельзя во время измерения сопротивления мультиметров касаться руками неизолированной части щупов, поскольку это может изменить показания мультиметра.

Недостатки тестера

При определении положения фазы будьте внимательны, все эти индикаторы дают верные показания только при наличии земли в розетке. Если у вас проводка в доме выполнена двухжильным кабелем фаза-ноль, то переворачивайте прибор хоть сколько раз, он все равно будет показывать только то, что  у вас нет земли.

Заземляющего контакта в сети не будет и сравнивать ему будет не с чем. Здесь придется воспользоваться старой доброй индикаторной отверткой.

Однако стоит вам “занулиться”, и на “табло” тут же выскочит неправильное расположение фазы. Хотя занулять заземляющие контакты в розетках крайне не рекомендуется. Почему, читайте в отдельной статье.

Еще из недостатков можно отметить тот факт, что тестер не определяет реверс ноля и земли. Бывает такое, что электрики путают их местами.

При этом проводник Pe подключают на один из рабочих контактов розетки, а ноль – на заземляющий штырек. В этом случае при включении любого аппарата с заземлением будет срабатывать УЗО, хотя тестер покажет, что все в порядке.

Как быстро определить, где у вас ноль, а где земля, читайте ниже.

если горят все три светодиода – фаза присутствует как на своем месте, так и на месте заземления. При этом сама земля в обрыве.

Чтобы проверить УЗО, просто нажимаете кнопку снизу. По инструкции, держать ее нажатой можно не более 3-х секунд. На встроенном резисторе в этот момент выделяет мощность порядка 7,5Вт.

Диффавтомат или узо в электрощитке при нажатии кнопки, тут же должны отключиться от искусственно созданного тока утечки

Только обратите внимание – для такой проверки у вас в электропроводке опять же должен присутствовать провод заземления Pe

Включите тестер без земли и нажатие на кнопку ничего не даст.

Внутри тестера имеется встроенный предохранитель. Чтобы до него добраться, следует снять наклейку и открутить четыре винтика по углам.

Так что имейте в виду, если табло перестало показывать напряжение, а светодиоды потухли, то имеет смысл залезть во внутрь и проверить эту защиту.

Измерение силы переменного тока вольтметром

Если надо измерить силу переменного тока, но под рукой есть только бюджетный мультиметр, в котором нет такого функционала, то выйти из положения можно воспользовавшись методом измерения с помощью шунтирования. Его смысл отображается формулой I = U / R, Где I – сила тока, которую нужно найти, U – напряжение на локальном участке проводника, а R – сопротивление этого участка. Из формулы понятно, что если R будет равно единице, то сила тока на участке цепи будет равна напряжению.

Для измерения надо найти проводник с сопротивлением 1 Ом – это может быть достаточно длинный провод от трансформатора или кусок спирали от электропечки. Сопротивление провода, т.е. его длина, регулируются тестером в соответствующем режиме проверки.

В итоге получится следующая схема (в качестве нагрузки лампа накаливания):

1. От первого разъема розетки провод идет к началу шунта, сюда же подключается один из щупов мультиметра.
2. Второй щуп мультиметра подсоединяется к концу шунта и от этой точки провод идет к первому контакту цоколя лампы.
3. От второго контакта цоколя лампы провод идет ко второму разъему розетки.

Мультиметр устанавливается в РЕЖИМ ИЗМЕРЕНИЯ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ. По отношению к шунту он подключен параллельно, так что все правила соблюдены. При включении питания он будет показывать напряжение, равное силе тока, проходящего через шунт, которая в свою очередь такая же, как и на нагрузке.

Наглядно про этот метод измерения на видео:

Как измерить напряжение в розетке тестером

Если дома нет мультиметра, можно проверить наличие электричества при помощи пробника, который также называется индикаторной отверткой. Измерить величину таким способом не получится, а лишь проверить его наличие.

Чтобы измерить напряжение, нужно дотронуться пальцем до пятака на индикаторе, затем жало поочередно вставить в отверстия розетки. Если засветился индикатор, электричество в сети есть.

Проверить напряжение можно при помощи вольтметра, включенного параллельно. Его электрическое сопротивление не окажет влияния на само напряжение, и на экране будет указано значение в розетке. Подключать вольтметр нужно следующим образом:

• От первого разъема розетки провод идет к началу шунта, к нему же и подключают один из щупов вольтметра.
• Другой щуп нужно подсоединить к концу шунта, от которого провод идет к первому контакту цоколя лампы, используемой в качестве нагрузки.
• От цоколя лампы провод идет ко второму разъему розетки.

На вольтметре должен быть установлен режим переменного напряжения.

Цифровой тестер – подробное описание

Перед тем как измерить силу тока в каком-либо приборе или определить уровень напряжения в розетке, следует запомнить некоторые сокращенные термины, которые располагаются на передних панелях многих моделей мультиметров:

• OFF – это положение вращающегося переключателя говорит о том, что тестер выключен;
• DCV – участок перемещения триггера, позволяющий измерять постоянную разность потенциалов диапазоном от 200 милливольт до 1 киловольта;
• DCA – этот сектор позволяет измерять постоянный ток;
• ACV – эти положения переключателя позволяют замерять переменное напряжение, максимальная величина которого равна 750 Вольт;
• hFe – функция проверки работоспособности транзисторов;
• >l – этот сектор переключателя позволяет выполнить такую функцию, как прозвонить провода.
• Ω – обозначает режим измерения сопротивления, обычно от 200 Ом до 2 мегаОм.

Комплектуются эти тестеры двумя щупами двух цветов – как правило, черного и красного. Для их подключения на передней панели должны быть три разъема. Красный щуп подсоединяется к одному из фазных разъемов, черный – к нулевому. Нулевой разъем имеет маркировку «СОМ». Красный щуп подсоединяется к одному из двух разъемов – для замера тока величиной до 10 ампер, либо для всех остальных измерений, обозначенному как «VΩmA». Этими же щупами производится измерение напряжения 220 вольт, также можно померять ток в розетке и любое сопротивление.

На передней панели располагается вращающийся переключатель – триггер режимов, имеющий круглую форму, а также жидкокристаллический дисплей, на котором отображаются все результаты измерений. Питается тестер от батарейки «Крона» с постоянным напряжением 9 вольт. Перед началом эксплуатации её помещают в специальный контейнер, расположенный под крышкой на задней части корпуса

При подключении очень важно не перепутать полюса батареи, иначе прибор может выйти из строя

Перед тем как измерить напряжение в розетке, обязательно нужно проверить целостность изоляции щупов, чтобы не быть пораженным электрическим током. Это – основное правило безопасности, касающееся работы с тестером.

Измерение мультиметром

Обозначения мультиметра

Перед тем как мультиметром проверить напряжение в сети 220В, желательно понять устройство и маркировку прибора. Лучше использовать цифровой механизм. Он корректно отображает информацию, лоялен к неправильному подсоединению щупов. Дополнительно цифровые измерительные приборы неприхотливы к эксплуатации.

Главные составляющие мультиметра:

• ЖК экран для отображения показателей.
• Колесо, используемое для установки режимов (параметров) работы прибора.
• Щупы (2 шт.) — красный и черный. Непосредственно с их помощью проводят измерения.

• V= — определение напряжения постоянного тока;
• V~ — напряжение переменного тока;
• Ω — позволяет узнавать сопротивление;
• A= — определение постоянного тока;
• -hFE — проверка работоспособности транзистора;
• o))) — быстрая прозвонка электрической цепи;
• OFF/ON — выключение/включение.

Для каждого из параметров предусмотрены номинальные диапазоны измерений. Они указаны на панели мультиметра.

Подготовительный этап

Назначение разъемов

Дополнительно, перед тем как померить напряжение мультиметром в розетке, стоит выяснить назначение всех его разъемов на корпусе.

• 10ADC. Предназначен только для определения параметров силы постоянного тока. Максимальный разрешенный показатель – до 10 А. В этот разъем всегда вставляют только красный щуп.
• COM. Разъем является общим. К нему всегда подсоединяют для замеров только черный щуп.
• VΩmA. Разъем, который предназначен для выполнения всех основных измерений, таких как сила тока (до 10 А), напряжение или сопротивление.

Чаще используют разъем VΩmA.

Подключение мультиметра и проведение измерений

Для выполнения работ нужно правильно подключить щупы. Красный вставляют в разъем VΩmA, а черный — в СОМ. Далее нужно перевести колесо управления на нужный режим работы прибора. Для определения напряжения его выставляют на аббревиатуру ACV или V~. При этом положение колеса нужно задать так, чтобы оно находилось на отметке выше предполагаемого напряжения сети. Для бытовой точки питания характерен показатель 220 В. Значит нужно задать ближайшее большее по величине значение. Для большинства мультиметров это будет 750 В.

Что может простой мультиметр, и как им правильно пользоваться

Чтобы заставить его работать, требуется питание. Обычная 1.5 вольтовая батарейка не подходит, нужен вольтаж побольше. В моделях с крупным корпусом могут применяться элементы питания типа «Крона»: 6F22, 1606 и прочие, с напряжением 9 вольт. Компактные модели укомплектованы батареей типа А23, с напряжением 12 вольт. При критическом разряде, прибор подаст сигнал о невозможности проводить измерения, останется лишь режим прозвонки. Дело в том, что цифровые приборы при измерениях используют электронную схему, которой необходимо определенное напряжение для работы.

Стрелочные приборы для измерения силы тока или напряжения могут работать автономно.

Но даже стрелочным тестерам, для замера сопротивления резистора, или проверки исправности диода, требуется питание.

Итак, элемент питания установлен, тестер готов к работе. Мы рассмотрим популярную цифровую модель, стрелочные мультиметры в быту уже почти не встречаются.

Перед началом работ (или, правильнее сказать, приобретением прибора), надо понять: для чего он вам нужен. Каковы должны быть пределы измерения, класс точности, дополнительные функции. Например, для бытового использования нет необходимости брать токовые клещи с пределом измерения в сотни ампер. Такие функции, как измерение температуры, силы звука и света, влажности — безусловно, полезны. Но дополнительные датчики увеличивают стоимость прибора, а пользоваться ими вы будете крайне редко.

Для удобства пользователя, многие производители добавляют подсветку экрана, подставки, чехлы для хранения.

Это позволяет работать с прибором более комфортно, просто вы оплачиваете каждую опцию.

На самом деле, для большинства задач достаточно следующих функций:

• Измерение величины переменного и постоянного напряжения в диапазоне до 500 вольт.
• Замер сопротивления и прозвонка линии со звуковым индикатором.
• Измерение силы тока до 2 ампер.

Дополнительные опции, которые почти всегда есть даже в недорогих моделях:

• Проверка транзисторов.
• Проверка конденсаторов, иногда с возможностью измерения емкости.
• Проверка исправности и направления проводимости диодов.
• Проверка светодиодов.

Измерение производится довольно просто: рукоять управления устанавливается в требуемый режим.

Предел измерений выбирается максимально близкий к предполагаемому значению, но не меньше. Например, если вы проверяете напряжение на 12 вольтовом аккумуляторе, предел измерений устанавливается 15 вольт (в зависимости от модели). Затем следует надежно закрепить измерительные кабели в гнездах, и соединить щупы с точками замера.

Определение места обрыва

Отвертка-индикатор поможет быстро определить обрыв даже без контакта с цепью. Для этого достаточно поднести отвертку к проводам. Она реагирует на магнитное поле, которое присутствует вокруг проводника с переменным током. Если индикатор зажегся, обрыва нет, в противном случае — фиксируется повреждение.

Возможна другая ситуация, когда тока в данном проводнике быть не должно. Но если сработал светодиод и зуммер, то монтаж электропроводки выполнен неправильно. Такое бывает, например, при подключении люстр. Лампа в этом случае не горит, но находится под напряжением из-за ошибок электромонтера. Чтобы заменить перегоревшую лампочку и избежать удара током, необходимо отключить эту ветку через автомат.

Что это такое

Мультиметр (тестер) — прибор, который представляет собой измеритель самых разных характеристик и параметров электрической сети. Его особенность состоит в том, что он питается от сети и отдельных ее элементов.

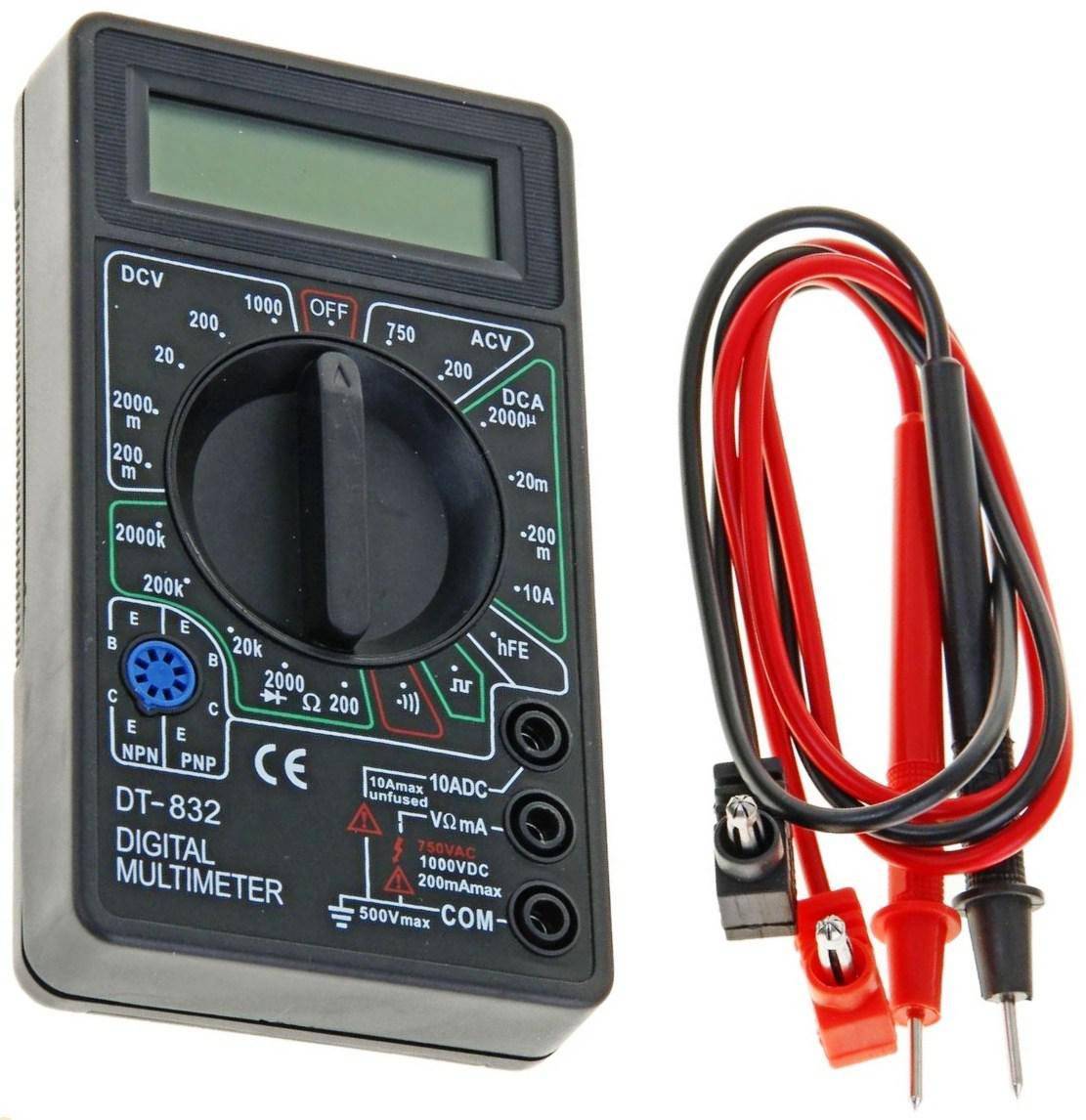

Multimeter DT 832 цифровой

Прибор предназначен, в первую очередь, для того чтобы на некоторых этапах строительства, монтажа и ремонта электропроводки с малой погрешностью определять и узнавать:

• Силу постоянного и переменного тока, другие его характеристики;
• Постоянное и переменное напряжение и его параметры;
• Сопротивление цепи;
• Емкость аккумуляторов и многое другое.

Помимо общих функций, у этих приборов есть также специфические возможности, включающие в себя:

• Проверку работоспособности диодов;
• Прозвонку кабелей электропроводки на разрыв;
• Тестирование транзисторов и резисторов;
• Тестирование предохранителей.

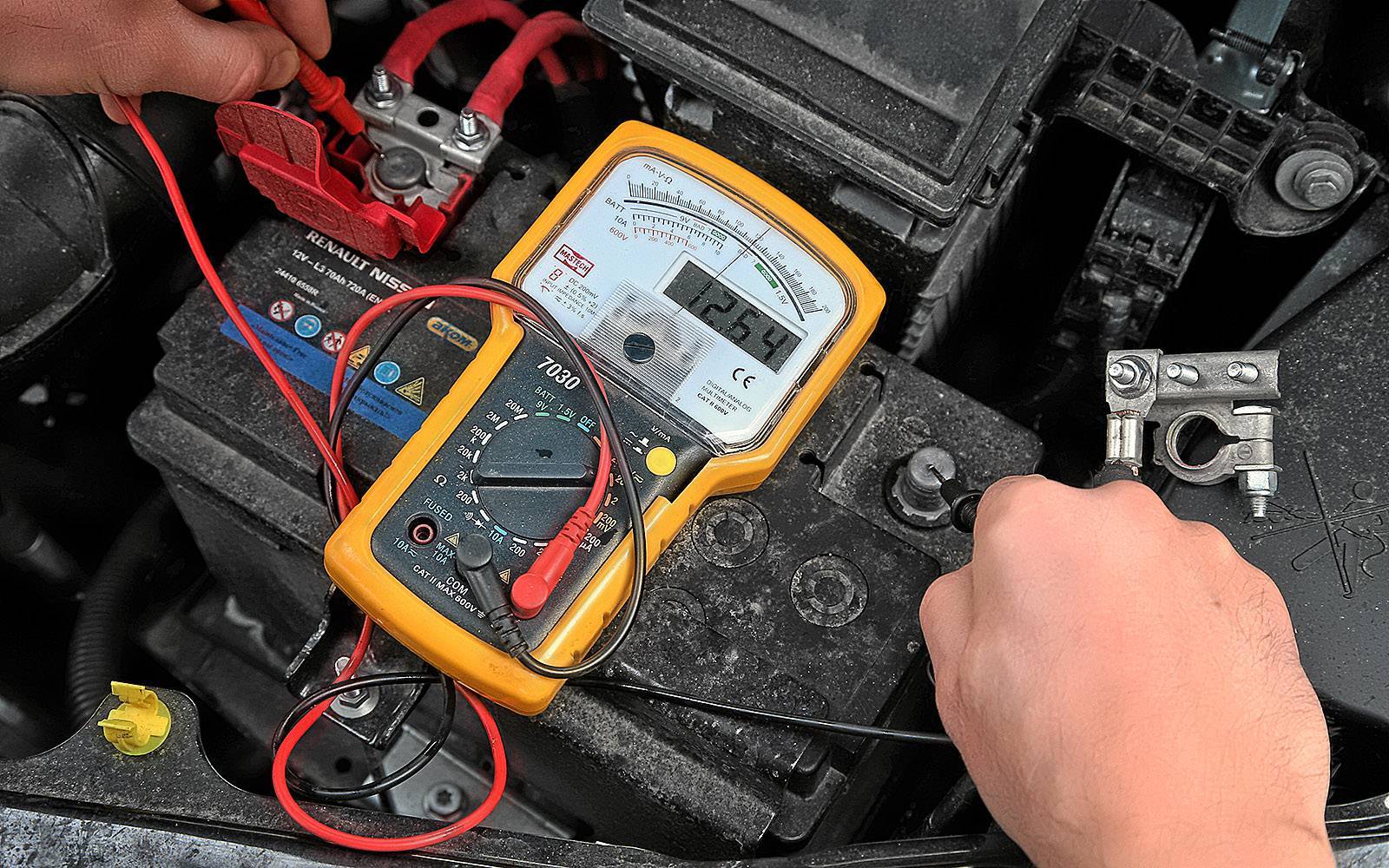

Среди основных функций мультиметра — проверка аккумуляторов и их емкости

Несмотря на то, что мультиметр — современная техника, он также бывает аналоговым и цифровым. Отличает их не только тип сборки и принцип работы, но и комплектация, габариты, точность измерений. И тот, и тот виды — полезный прибор не только при ремонте (обслуживании) электроники или электросети, но и для просто использования в домашних условиях.

Важно! В аналоговых приборах все данные подаются на вывод с помощью соответствующих шкал или стрелок, что может быть неудобно для новичков и неопытных людей. Простой мультиметр для дома и профессиональный прибор для высоконагруженных сетей. Простой мультиметр для дома и профессиональный прибор для высоконагруженных сетей

Простой мультиметр для дома и профессиональный прибор для высоконагруженных сетей

Как измерить ток мультиметром

Недостатком простейшего мультиметра является отсутствие функции измерения переменного тока. Однако порядок и принцип измерения обеих родов тока аналогичен. Прежде всего, следует помнить, что ток образуется только в замкнутой цепи. Поэтому цепь в соответствующем месте необходимо разъединить и в разрыв ее нужно вставить измерительные щупы. Они должны быть подключены последовательно с нагрузкой или любым другим элементом.

Указатель рукоятки необходимо разместить в секторе, обозначенном буквой A, обозначающей амперы. Конкретно для данного мультиметра один из щупов, как правило, красного цвета, требуется установить в среднем разъеме. А второй, черного цвета, – в общий разъем COM. Рядом со средним разъемом помимо прочих надписей, указанной значение максимальной величины тока, равной 200 мА. Поэтому для измерения больших значений, вплоть до 10 А, вилку щупа необходимо переставить в самый верхний разъем, рядом с которым нанесено значение 10 А. Большее значение данным устройством измерить нельзя, поскольку оно выйдет из строя. Более мощный мультиметры позволяют измерять силу тока 20 А и больше.

Если так получилось, что прибор настроен на измерение максимум 200 мА, а реальное значение тока оказалось выше, то, скорее всего, перегорит предохранитель. Чтобы вернуть прибор к «жизни» необходимо его раскрутить и заменить перегоревший предохранитель.

При выполнении измерений тока и напряжения начинающие радиолюбители часто забываю переключаться из одно режима на другой. Давайте рассмотрим, какие за этим могут быть последствия.

Здесь очень важно понимать следующее. При выполнении измерений тока посредством щупов подключается шунт мультиметра

Данный шунт обладает точным и очень низким сопротивлением, что позволяет минимизировать погрешность показаний. Чем ниже сопротивление шунта, тем лучше – тем меньше оно влияет на значение реального тока в электрической цепи. В действительности прибор измеряет падение напряжения на шунте и переводит его в амперы.

При измерении напряжения подключается другой шунт мультиметра. Для внесения минимаьной погрешности этот шунт, в отличие от предыдущего, как можно более высоким сопротивлением. Из сказанного выше, можно сделать два важнейших вывода.

1. Если выполняется измерение тока, а мультиметр настроен на измерение напряжения, то последовательно в цепь подключается шунт с очень высоким сопротивлением. Это равнозначно разрыву цепи. Поэтому прибор не покажет практически никакое значение тока. Но при этом он останется в работоспособном состоянии.
2. Наихудшая ошибка, которую можно допустить при работе с мультиметром – это попытка измерить напряжение при настройках, соответствующим режиму измерения тока. В этом случае очень низкое сопротивление шунта посредством щупов подсоединяются к месту измерения напряжения. Это равносильно короткому замыканию участка цепи. В результате либо срабатывает защита устройства, либо перегорает предохранитель мультиметра. В последнем случае для восстановления работоспособности прибора достаточно заменить его предохранитель.

Подключение щупов в мультиметр

Щупы — специальный вид коннекторов, которые помогают измерять характеристики электрических деталей и участков проводной цепи. Они легко соединяют необходимые разъёмы мультитестера с другими выходами.

Обычно являют собой металлический стержень и пластиковой изоляцией, на одном конце которого выход стержня с другого — провод с коннектором для вставки в разъёмы 20А, А, СОМ и VΩ прибора.

Кроме того, иногда в арсенале необходимо иметь дополнительный набор щупов, но вместо стержня используются металлические «крокодилы» — зубчатые зажимы.

«Крокодил» являет собой специальный вид насадок для щупов мультитестера, очень удобный при измерении электрических характеристик средних и больших деталей

Большинство приборов импортируются из Китая, где их изготавливают на заводах, цехах и мини-мастерских. В связи с этим производители экономят на всём, в том числе и материалах для щупов, которые быстро выходят из строя.

Рекомендуется щупы сделать самостоятельно, купив детали на радио-рынке или в радиомагазине. Вместо изоляционного пластика часто используют пустые ампулки и оболочки для шариковых ручек.

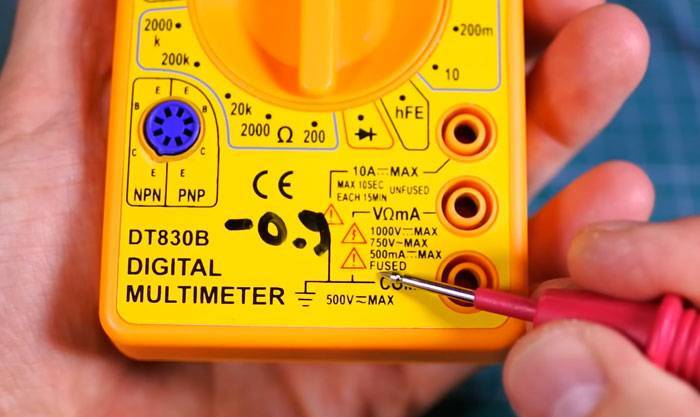

Разъёме СОМ является электрическим «минусом», выполняет функцию заземления на всех режимах и диапазонах. Обычно сюда подключают черный щуп

Подключаем штекер черного щупа в разъём мультиметра с условным обозначением COM. А штекер красного щупа подключаем в разъём с обозначением VΩ, который предназначен для измерения постоянного и переменного напряжения.

Настоятельно не рекомендуем зажимать красный и чёрный щуп на контакт в любом режиме, исключение — круговой переключатель на позиции «►» (прозвон цепи).

Кроме напряжения мультитестером можно измерить величину силы тока и значение сопротивления

Важно помнить, что при измерении величины сопротивления необходимо отключать питание

Пошаговое руководство

На всех мультиметрах имеется обязательное гнездо СОМ – в него необходимо вставить штеккер с черным щупом. На рисунках показано, где располагается это гнездо в популярных моделях:

После этого нужно найти гнездо для измерения сопротивления. обозначается оно символом VΩmA или совпадать с гнездом для измерения частоты, тогда оно обозначается VΩHz и воткнуть в него красный щуп. Для примера несколько мультиметров с разными обозначениями:

С помощью поворотной ручки перевести мультиметр в режим измерения сопротивления. Он обозначен Ω (омега) и проверить работу прибора. Для этого нужно замкнуть щупы. Сопротивление должно составить 0,3 – 0,8 Ом. Если показывает бо́льшую цифру – значит провода или щупы пришли в негодность и их нужно заменить.

Щупами или «крокодильчиками» касаемся измеряемого элемента и смотрим на экран:

На экране отображается сопротивление замкнутой цепи

Важно знать. Если при измерении сопротивления мультиметр показывает единицу в крайнем левом положении – значит цепь разомкнута

Такое же сопротивление должны показывать «пустые» щупы.

Разомкнутая цепь – единица в левом положении

Большинство мультиметров с функцией измерения сопротивления имеют несколько диапазонов чувствительности. Если вы не знаете номинального сопротивления измеряемой цепи – чувствительность можно подобрать вращением рукоятки на передней панели:

Рукояткой выставляем необходимую чувствительность

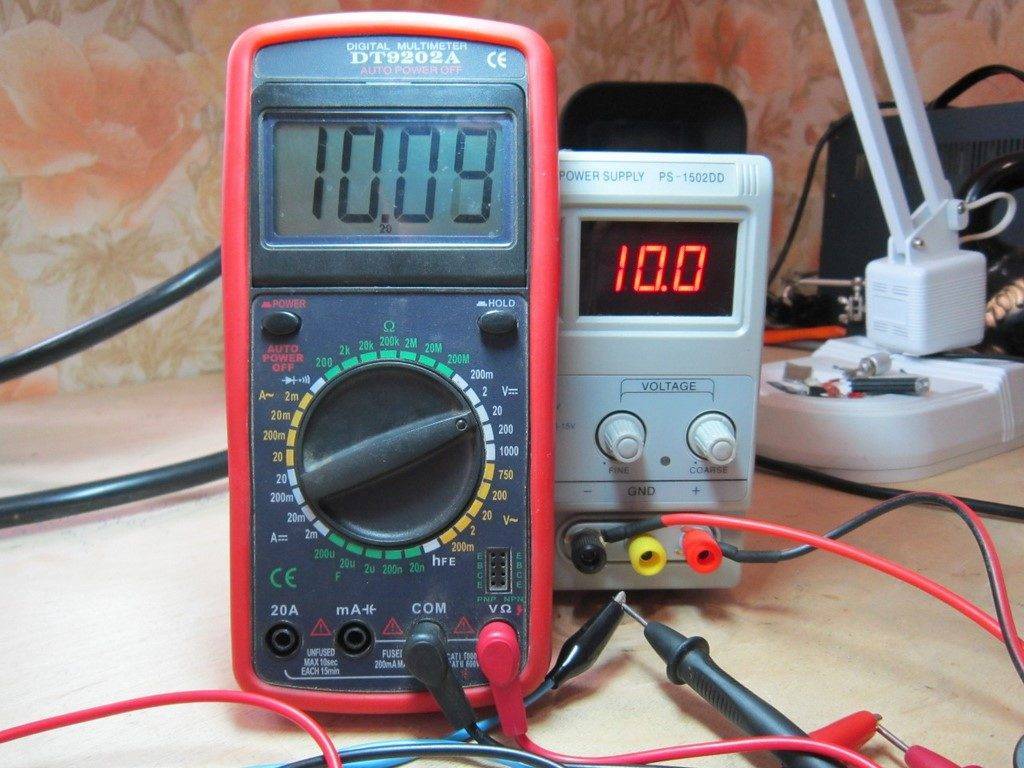

Как видно на примере выше (мультиметр DT9202A) , чувствительность можно установить в нескольких диапазонах от 200 Ом до 2 мегаОм. Просто вращайте рубильник вправо до тех пор, пока показания на табло не станут изменяться – это и будет правильно выбранный диапазон.

Важно знать. При выставлении высокой чувствительности щупы могут реагировать на прикосновение к ним пальцев

Поэтому не касайтесь металлических контактов, иначе мультиметр будет измерять сопротивление вашего тела, а не цепи.
