Использование мультиметра для проверки светодиодов
Все мультиметры относятся к категории универсальных измерительных приборов. С помощью мультиметра можно выполнить измерения основных параметров у любых электронных изделий. Для того чтобы проверить работоспособность светодиода, необходим мультиметр с режимом прозвонки, который как раз и используется для проверки диодов.
Перед началом проверки переключатель мультиметра устанавливается в режим прозвонки, а контакты прибора соединяются со щупами тестера. Данный способ проверки позволяет заодно решить вопрос, как проверить мощность светодиода мультиметром, на основе полученных данных, вычислить этот параметр будет уже несложно.
Подключение мультиметра должно выполняться с учетом полярности светодиода. Анод элемента соединяется с красным щупом, а катод – с черным. Если же полярность электродов неизвестна, не стоит бояться каких-либо последствий в результате путаницы. В случае неправильного подключения, начальные показатели мультиметра останутся без изменений. Если же полярность соблюдается как положено, то светодиод должен начать светиться.
Существует одна особенность, которую следует учитывать при проверке. Ток мультиметра в режиме прозвонки имеет достаточно низкое значение и диод на него может не отреагировать. Поэтому для того чтобы хорошо разглядеть свечение, рекомендуется уменьшить внешний свет. Если же это невозможно сделать, следует пользоваться показаниями измерительного прибора. При нормальной работоспособности светодиода, значение, отображенное на дисплее мультиметра, будет отличаться от единицы.
Существует еще один вариант проверки с помощью тестера. Для этого на панели управления имеется блок PNP с помощью которого проверяются диоды. Его мощность обеспечивает свечение элемента, достаточное для того, чтобы определить его работоспособность. Анод включается в разъем эмиттера (Е), а катод – в разъем колодки или коллектора (С). При включении измерительного прибора светодиод должен гореть независимо от того, в каком режиме установлен регулятор.
Основным неудобством этого способа является необходимость выпаивания элементов. Для решения проблемы, как проверить светодиод мультиметром не выпаивая, для щупов потребуются специальные переходники. Обычные щупы не войдут в разъемы колодки PNP, поэтому к проводкам припаиваются более тонкие детали, изготовленные из канцелярских скрепок. Между ними в качестве изоляции устанавливается небольшая текстолитовая прокладка, после чего вся конструкция заматывается изолентой. В результате, получился переходник, к которому можно подключать щупы.
После этого щупы подключаются к электродам светодиода, без выпаивания его из общей схемы. При отсутствии мультиметра, проверку можно выполнить по такой же схеме с помощью батареек. Используется тот же переходник, только его проводки соединяются не со щупами, а с выходами батареек при помощи небольших зажимов-крокодильчиков. Потребуется один источник питания на 3 вольта или два источника на 1,5 вольта.
Если батарейки новые с полным зарядом, то проверять светодиоды желтого и красного цвета рекомендуется с помощью резистора. Его расчетное сопротивление должно составлять 60-70 Ом, что вполне достаточно для ограничения тока. При выполнении проверки светодиодов белого, синего и зеленого цвета, токоограничивающий резистор можно не использовать. Кроме того, резистор не требуется, когда батарейка сильно разряжена. Для выполнения своих прямых функций она уже не годится, а для проверки светодиодов ее будет вполне достаточно.
В процессе ремонта бытовой техники или других электронных устройств: монитора, принтера, микроволновки, блока питания компьютера или автомобильного генератора (например, Valeo, БОШ или БПВ) и т.д. возникает необходимость проверить целостность элементов. Расскажем подробно про тестирование диодов.
Учитывая разнообразие этих радиоэлементов, единой методики проверки их работоспособности не существует. Соответственно, для каждого класса есть свой способ тестирования. Рассмотрим, как проверить диод шоттки, фотодиод, высокочастотный, двунаправленный и т.д.
Что касается приборов для тестирования, мы не станем рассматривать экзотические способы проверки (например, батарейку и лампочку), а будем пользоваться мультиметром (подойдет даже такая простая модель, как DT-830b) или тестером. Эти приборы практически всегда есть дома у радиолюбителя. В некоторых случаях потребуется собрать несложную схему для тестирования. Начнем с классификации.
Проверка блока питания
Проверка значительно облегчается, если рядом есть источник соответствующего напряжения.

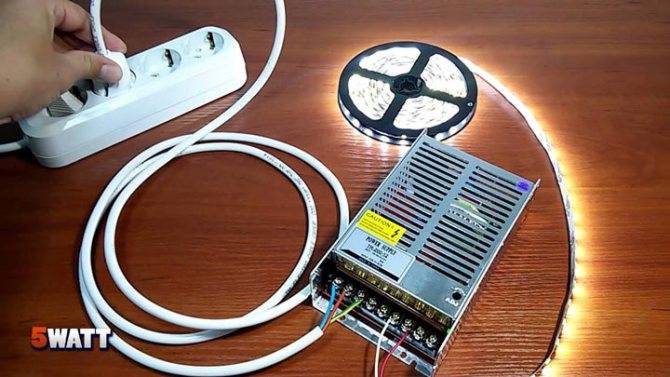

Чтобы понять рабочая светодиодная лента или нет, достаточно подать на нее требуемые 12-24-36В. Даже паять провода при этом не надо.
Два проводника подсоединяете к выходным клеммам блока, а их кончиками просто прикасаетесь к крайним медными площадками в начале ленты. Если свечение равномерное и не тусклое, то все исправно.
А вот когда ничего не загорается, то нужно искать причину. Самый главный помощник в этом – мультиметр.
В первую очередь проверьте, а выходит ли с блока питания необходимое напряжение? Может быть все дело именно в нем.

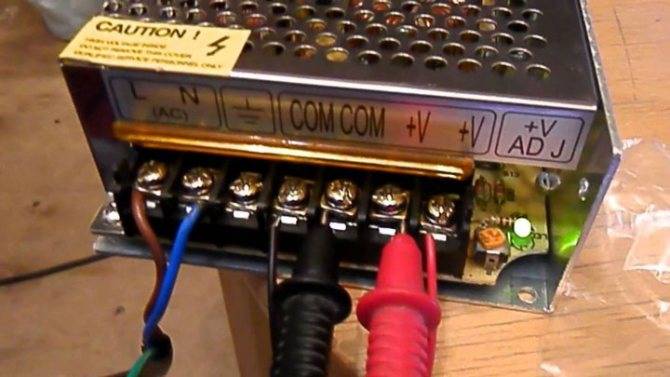

Проверять нужно между контактами «+V» и «-V».
Либо «+V» и «COM».
Если напряжение в норме (+ — 10%), то ищите по цепочке дальше.
Если нет мультиметра, можно провести проверку по косвенным признакам. Однако полагаться на них все же не стоит:
после подачи напряжения 220В на блоке должен загореться зеленый светодиод
если прислушаться, то любой источник питания в рабочем состоянии должен издавать слабый характерный шум
Когда этого нет, то можно предположить, что блок не исправен. После чего, все равно придется искать прибор для замера выходного напряжения и подтверждения своих догадок.
Тестирование в режиме прозвонки
У каждого мультиметра, независимо от того, насколько дорогостоящим он является и какой фирмой был произведен, обязательно имеется функция проверки работоспособности светодиода. Это так называемая прозвонка.
Перед тем как прозвонить светодиод мультиметром, необходимо ручку переключения режимов тестера установить на режим прозвонки. Затем к контактам проверяемого прибора приложить черный и красный щупы мультиметра. Благодаря такому способу проверки, можно также определить, какой мощностью обладает светодиод.
Проверяя диод на работоспособность, важно учитывать такую особенность: электроток тестера, настроенного на режим прозвонки, довольно слабый, поэтому он может не оказать никакого воздействия на лампочку. Проверяемый объект может быть вполне работоспособным, но светиться не будет из-за недостаточной силы тока
Может быть и другое последствие слабого тока: светодиод начнет светиться, но излучение его будет настолько мизерным, что при обычном дневном свете разглядеть его не удастся. Перед тем как приступать к проверке, рекомендуется уменьшить яркость внешнего света
Если же по каким-либо причинам этого сделать нельзя, следует обращать внимание не на сам прибор, а на измерительный прибор, точнее, на его показания. Если он исправен, то цифра, показываемая тестером, должна отличаться от единицы
Можно даже очень мощный диод прозвонить мультиметром. Однако недостаток способа состоит в том, что провести проверку элементов, которые впаяны в микросхему, не получится. Для проверки светодиода, находящегося в микросхеме, нужно использовать специальные переходники, которые присоединяются к щупам тестера.
Проверка работы светодиодов мультиметром
Светодиоды подразделяются на индикаторные и осветительные. Индикаторные обладают меньшей мощностью и применяются в подсветке дисплеев приборов, как индикаторные источники светового сигнала. Осветительные – более мощные (мощность более 1 Вт), применяются в конструкциях осветительных приборов, которые могут производиться в форме с ламп, лент, прожекторов.
Срок службы таких источников в десятки раз выше, чем ламп накаливания. Тем не менее, осветительные элементы служат гораздо меньше, чем индикаторные. Иногда возникает потребность их проверить, сделать это можно мультиметром или специальным тестером.
Как проверить светодиод мультиметром?
Тестирование светодиодных устройств ламп или просто светодиодов гораздо проще с цифровым мультиметром, который даст вам четкое представление о том, насколько сильны каждый из светодиодов. Яркость светодиода при его тестировании также укажет на его качество. Если у вас нет мультиметра для использования, простой держатель батареи для круглых батарей с выводами даст вам знать, работают ли ваши светодиоды.
Как проверить светодиод мультиметром?
Приобретите цифровой мультиметр, который может проверять диоды. Мультиметры измеряют только показатели, вольт и омы. Для тестирования светодиодных индикаторов вам понадобится мультиметр с настройкой диода. Проверьте онлайн или в местном магазине аппаратных средств для мультиметров среднеценового и высокоценового диапазона, которые, скорее всего, будут иметь эту функцию, в сравнении с недорогими моделями.
Подключите красный и черный измерительные провода. Красный и черный измерительные провода должны быть подключены к выходам на передней панели мультиметра. Красный провод – положительный заряд. Черный провод является отрицательным и должен быть подключен к входу с надписью «COM».
Поверните колесико мультиметра в положение диода. Поверните циферблат на передней панели мультиметра по часовой стрелке, чтобы отодвинуть его от положения «выключено». Продолжайте поворачивать его, пока не приземлитесь на настройку диода. Если он не помечен явно, настройка диода может быть представлена символом схемы диода.
Символ диода визуально представляет собой как его клеммы, так и катод и анод
Подключите черный зонд к катоду и красный зонд к аноду. Прикоснитесь к черному зонду к катодному концу светодиода, который обычно является более коротким. Затем нажмите красный зонд на анод, который должен быть длинным. Обязательно подключите черный зонд перед красным зондом, так как обратное может не дать вам точного показания.
- Убедитесь, что катод и анод не касаются друг друга во время этого теста, что может препятствовать прохождению тока через светодиодный индикатор и затруднять результаты.
- Черные и красные контакты также не должны касаться друг друга во время теста.
- Выполнение соединений должно привести к тому, что светодиод засветится.
Проверьте значение на цифровом дисплее мультиметра. Когда контакты мультиметра касаются катода и анода, неповрежденный светодиод должен отображать напряжение приблизительно 1600 мВ. Если во время теста на экране не появляется показаний, повторите попытку, чтобы убедиться, что соединения выполнены правильно. Если вы правильно выполнили тест, это может быть признаком того, что светодиодный индикатор не работает.
Метод комфортен для всех типов светоизлучающих диодов, независимо от их выполнения и количества выводов. Замыкая красноватый щуп на анод, а темный на катод исправный светодиод должен засветиться. При смене полярности щупов на дисплее тестера должна оставаться цифра 1. Свечение излучающего диодика во время проверки будет маленький и на неких светодиодах при ярчайшем освещении может быть неприметно. Для четкой проверки разноцветных LED с несколькими выводами следует знать их распиновку. В неприятном случае придется наобум перебирать выводы в поисках общего анода либо катода. Не стоит страшиться тестировать массивные светодиоды с железной подложкой. Мультиметр не способен вывести их из строя, методом замера в режиме прозвонки. Проверку светодиода мультиметром можно выполнить без щупов, используя гнезда для тестирования транзисторов.
Оцените яркость светодиода. Когда вы делаете правильные подключения для проверки своего светодиода, он должен засветится. Отметив показания на цифровом экране, посмотрите на сам светодиод. Если он не нормально светится, выглядит тусклым, это, скорее всего, некачественный светодиод. Если он сияет ярко, это,скорее всего качественный рабочий светодиод.
Мы надеемся, что в данной статье вы нашли все ответы на вопросы
Неисправности и их проверка
Самые распространённые ленты питаются от напряжения сети в 12 вольт, оно является безопасным для человека. Итак, чтобы проверить светодиодную ленту, нам понадобятся: лента, блок питания к ней, тестер и немного времени.
Фото 01. Проверка с помощью мультиметра.
Блок питания
“Для начала — нужно найти начало”
Проверка любой цепи производится по этапам. Начинать рекомендуется с источника питания, так как он в первую очередь влияет на работоспособность. Существует два типа источников питания:
- Закрытого типа – имеют четыре провода, два из них – вход, это источник переменного питания от сети 220 В, и выход, тоже два провода. На фото-примере, согласно схеме подсоединения, видно, что слева подсоединяется переменная сеть 220 В, а справа выход постоянного тока 12 В с указанием полярности согласно цвету. Brown (коричневый) – это +, Blue (синий) – это минус. Соблюдайте полярность!
Фото 02. Внешний вид блока питания закрытого типа.
2. Открытого типа – подсоединение осуществляется при помощи зажимов. Такие источники питания аналогично имеют маркировку. В нашем случае контакты 1 и 2 – сеть переменного напряжения 220 В, контакт 3 — земля, 4 и 5 — минус, 6 и 7 — плюс.
Фото 02. Внешний вид блока питания открытого типа.
Для проверки питания установите тестер в режим измерения переменного напряжения, убедитесь, что 220 В поступает (клемма 1 и 2), затем переведите в режим измерения постоянного тока и убедитесь, что на выходе (клеммы 4 и 6) получаем необходимые 12 В.
Фото 04. Проверка показывает, что данный БП исправен.
Проверив исправность блока питания, переходим следующему этапу — проверить светодиодную ленту мультиметром.
Проверка ленты
Существует четыре типа возможных неисправностей:
- не горит полностью;
- не горит половина;
- мигает или мерцает вся лента;
- мигает или мерцает или не горит отдельная часть (части);
Выше мы рассмотрели какие могут быть неисправности, далее рассмотрим их подробно.
Не горит полностью
Вслед за проверкой блока питания проверьте провода: возможно, они имеют повреждения, и напряжение к ленте не поступает. Проверьте качество соединения провода с лентой, оно может быть выполнено:
- При помощи пайки и тоже может иметь повреждения.
Фото 05. Пайка светодиодной ленты.
- При помощи соединительного разъёма, контакты которого со временем окисляются.
Фото 06. Соединительные разъемы.
Устраните следы окиси и все механические повреждения. Не допускайте замыкания контактов. Не старайтесь отремонтировать старые соединения, лучше использовать новые коннекторы – это обезопасит вас и ваше помещение от короткого замыкания. Если все соединения в порядке — проблема в самой ленте.
Лента гибкая, но не забывайте, что в основе её лежит гибкая печатная плата, которая имеет ограничения на изгиб, она может перегнуться и лопнуть. В таком случае плата внутри ленты может иметь повреждения сразу после пайки, в самом начале ленты. Попробуйте подать напряжение с блока питания на следующие контакты. Они расположены немного дальше, на местах разреза ленты. Соблюдайте полярность (+,-). Для этого удобно на провода от блока питания припаять крокодилы, и зажать в них иголки.
Фото 07. Устройство ленты
Не горит половина
Частный случай описанной выше проблемы. Возможен обрыв цепи печатной платы на участке ленты. Необходимо прозвонить и удалить из цепи поврежденный участок. Также его можно определить методом проверки подачи напряжения, на ячейки последовательно одну за другой, на каждый контакт. Соединение выполнить аккуратно. Пользуйтесь соединительными контакторами либо паяльником. Остатки флюса удалите спиртом.
Лента мигает или мерцает
Фото 08. Мерцающая лента.
Причин может быть несколько:
поврежден блок питания – в таком случае проверить ленту можно, подсоединив ее к исправному источнику питания
Если проблема решена, замените блок питания на новый;
при исправном блоке питания проверьте провода постоянного тока, которые находятся на участке цепи “блок питания — лента”, также обратите внимание на соединения, возможен плохой контакт;
при условии что блок питания в норме, контакты тоже — проблема в участке ленты: переломана дорожка печатной платы. Удалите такой участок
Как его определить указано выше.
срок службы светодиодов истёк – замените ленту.
Мигают, мерцают или не горят отдельные части
Это тоже распространённая проблема. Происходит от повреждения одного из светодиодов, соединённого последовательно, либо сопротивления, которое впаяно перед ними.
Повышенная яркость ленты также является причиной этой неисправности. В таких случаях лучше всего заменить повреждённый участок ленты. При хороших навыках работы паяльником можно самостоятельно устранить данную неполадку. Далее мы расскажем об этом.
Выбор компонентов
Из-за больших значений напряжения необходимо было выбрать компоненты, которые смогут выдерживать более сотни вольт, рассеивать большую мощность и коммутировать большими токами.
Микроконтроллер
Был взят неплохой МК STM32F030K6T6, у него достаточное количество ножек и частота до 48 МГц, а главное это память 32 кБ, ибо 16 кБ уже не хватит.
Транзисторы
Здесь нужен относительно высоковольтный полевик с током где-то 10 ампер. Обычные IRFxxx не подходят из-за высокого отпирающего напряжения, самым подходящим был бы IRL640 (200В, 17А), но пока будет установлен IRL540.
Помимо IRLML советую присмотреться к AO3400, которые имеют отличные параметры при низкой цене, могут управлять мощной нагрузкой при низком управляющем напряжении затвор-исток.
Кнопки
Недорогие доступные и миниатюрные кнопочки.
Нажимаются легко и с довольно приятным щелчком, размеры 3 мм на 4 мм на 2 мм.
Конденсаторы
Входной: Не обязательно, но ставить буду танталовый (выпаял с платы) 22 мкФ 16В.Выходной: Хотелось бы использовать танталовый, но здесь же более сотни вольт, поэтому обычный электролитический боченок с запасом по напряжению.Остальные: Обычные керамические 0603.
Аккумулятор
Сложно подобрать недорогой аккум подходящих размеров, поэтому взят немного большеватый высокотоковый 18650, самое главное это отсек для него, который напаивается прямо на плату без сквозных отверстий.
Контроллер заряда
Самый доступный миниатюрный LTC4054, точнее его копия TP4056. Может заряжать током до 1 А, имеет светодиодную индикацию процесса зарядки и её окончания.
Порядок тестирования светодиодной ленты
На целостность или обрыв вызванивается каждый участок от одной точки (плюс и минус) до другой
Светодиодная лента проблематично проверяется мультимертом, поскольку она не светится. Слабый свет возникает при тестировании в режиме Hfe. Тестирование также осложняется перегораниями не самих диодов, а контактных дорожек или токоведущих участков. Чтобы узнать о неисправности:
- Найдите условные одинаковые отрезки из 3 светодиодов по границе контактов и поперечной полосы.
- Прикасайтесь щупами к каждому участку по очереди, подавая ток на контакты питания.
- Прозвоните блок питания – он выходит из строя по причине перепада нагрузки.
Проверка сопротивления предоставит полную картину о целостности светодиодов.
https://youtube.com/watch?v=3ET6FU3mKuU
Как проверить светодиод мультиметром — все возможные способы
В современной осветительной технике достаточно часто применяются светодиоды (led). Как известно, они гораздо надежнее обычных лампочек, но все же иногда могут выходить из строя. Для того, чтобы проверить светодиод на работоспособность применяется несколько методов. Рассмотрим подробнее каждый из них.
Способы проверки
Светодиод, имеет свои электрические параметры, это максимальный рабочий ток, а так же прямое падение напряжения. Значение первого параметра производители указывают для каждого изделия индивидуально, а второго составляет 1.8 – 2.2 вольта для оранжевых, желтых и красных диодов. Для белых, зеленых и синих 3 – 3.6 вольта. Проверить эти значения параметров при наличии мультиметра, не составит труда.
Еще один способ проверить led диод на работоспособность, это подать на него питание от нескольких параллельно подключенных пальчиковых батареек или одной батарейки крона. На основе этого способа можно самостоятельно изготовить универсальный тестер для светодиодов, при помощи подручных элементов. Подробный процесс определения работоспособности показан в видео.
Определить неисправный светодиод, можно используя в качестве источника тока для проверки, старые зарядные устройства от мобильных телефонов. Для этого необходимо отрезать штекер подключения к телефону, и зачистить провода. Красный провод, это плюс, его нужно прижать к аноду, черный — минус, его подключают на катод. Если напряжения источника питания достаточно, то он должен загореться.
Для проверки некоторых диодов, напряжения от зарядки телефона может быть недостаточно, тогда можно попробовать проверить с помощью более мощного устройства, например зарядки от фонарика. Таким способом вполне можно проверить на работоспособность диоды в led лампе. Как это сделать, смотрите видео.
Как проверить не выпаивая
Для того чтобы подключить щупы мультиметра к разъемам в колодке PNP, нужно припаять на них небольшие фрагменты, обычной канцелярской скрепки. Между проводами, на которые припаяны скрепки, для изоляции можно установить небольшую текстолитовую прокладку и замотать изолентой. Таким образом, получим простой по конструкции и надежный переходник, для подключения щупов.
Далее необходимо подключить щупы к ножкам светодиода, не выпаивая его из схемы изделия. Вместо тестера, для проверки led диода можно использовать одну батарейку крона, или несколько пальчиковых батареек. Подключение проводится аналогично, просто вместо переходника, для подключения к выходам батарейки щупов, можно использовать небольшие зажимы «крокодильчики».
Рассмотрим на конкретном примере, как проверить led, не выпаивая из схемы.
Как проверить светодиоды в фонарике
Для проверки необходимо разобрать фонарик и вынуть плату, на которой они установлены. Проверка происходит с помощью тестера со щупами, подключенными на PNP разъем. Светодиоды можно не выпаивать, а подключать контакты щупа на них прямо на плате, при этом необходимо помнить о соблюдении полярности.
Определить пробитый светодиод, можно и при помощи измерения сопротивления в схеме подключения. Например, если светодиоды в фонарике подключены параллельно, измерив сопротивление и получив результат близкий к нулю на любом из них, можно быть уверенным, что, по крайней мере, один из них точно неисправен. После этого можно приступать к проверке каждого из светодиодов методами описанными выше.
Проверка светодиодов не сложный процесс, и любой, кто имеет несколько рабочих батареек и пару проводов, может проверить и определить его неисправность в том или ином приборе.
Проверка исправности светодиодов в фонаре
Перед определением неисправностей удалите из фонарика батарейку, разберите его и выньте текстолитовую плату, к которой прикреплен нужный СД. Воспользуйтесь тестером, подключив к нему щупы через PNP-разъем. Выпаивать диод необязательно — замеры производятся на плате. Устройство засветится только при прямом включении!
При параллельном подключении светодиодов замерьте сопротивление всей схемы. Если оно будет близко к нулю, то один из полупроводников работает некорректно. Чтобы определить, какой именно, воспользуйтесь методом, указанным выше, изучая каждый СД отдельно.
Как проверить светодиод мультиметром (тестером) на работоспособность?
Проверка светодиода мультиметром является наиболее простым и правильным способом определения его работоспособности. Цифровой мультиметр (тестер) – это многофункциональный измерительный прибор, возможности которого отражены в позициях переключателя на передней панели. На работоспособность светодиоды проверяются при помощи функций, присутствующих в любом тестере. Методы проверки рассмотрим на примере цифрового мультиметра DT9208A. Но сначала немного затронем тему причин неисправности новых и выхода из строя старых светоизлучающих диодов.
Основные причины неисправности и выхода из строя светодиодов
Особенность любого излучающего диода – низкий предел обратного напряжения, который лишь на несколько вольт превышает падение на нём в открытом состоянии. Любой электростатический разряд или неверное подключение в ходе наладки схемы может стать причиной выхода LED (аббревиатура от англ.
Light-emitting diode) из строя. Сверхъяркие малоточные светодиоды, применяемые в роли индикаторов питания различных устройств, часто перегорают в результате скачков напряжения. Их планарные аналоги (SMD LED) широко используются в лампах на 12 В и 220 В, лентах и фонариках.
В их исправности также можно убедиться с помощью тестера.
Стоит отметить, что небольшая доля бракованных (около 2%) светодиодов поставляется от производителя. Поэтому дополнительная проверка светодиода тестером перед монтажом на печатную плату не помешает.
Методы диагностики
Простейшим способом, которым чаще всего пользуют радиолюбители, является проверка светоизлучающих диодов мультиметром на работоспособность при помощи щупов. Способ удобен для всех типов светоизлучающих диодов, независимо от их исполнения и количества выводов. Установив переключатель в положение «прозвонка, проверка на обрыв», щупами касаются выводов и наблюдают за показаниями. Замыкая красный щуп на анод, а черный на катод исправный светодиод должен засветиться. При смене полярности щупов на экране тестера должна оставаться цифра 1.
Свечение излучающего диода во время проверки будет небольшой и на некоторых светодиодах при ярком освещении может быть незаметно.
Для точной проверки многоцветных LED с несколькими выводами необходимо знать их распиновку. В противном случае придется наугад перебирать выводы в поисках общего анода или катода. Не стоит бояться тестировать мощные светодиоды с металлической подложкой. Мультиметр не способен вывести их из строя, путём замера в режиме прозвонки.
Проверку светодиода мультиметром можно выполнить без щупов, используя гнёзда для тестирования транзисторов. Как правило, это восемь отверстий, расположенных в нижней части прибора: четыре слева для PNP транзисторов и четыре справа для NPN транзисторов. PNP транзистор открывается подачей положительного потенциала на эмиттер «Е». Поэтому анод нужно вставить в гнездо с надписью «Е», а катод – в гнездо с надписью «С». Исправный светодиод должен засветиться.
Для тестирования в отверстиях под NPN транзисторы нужно сменить полярность: анод — «С», катод – «Е». Таким методом удобно проверять светодиоды с длинными и чистыми от припоя контактами
При этом неважно, в каком положении находится переключатель тестера. Проверка инфракрасного светодиода происходит также, но имеет свои нюансы из-за невидимого излучения
В момент касания щупами выводов рабочего ИК светодиода (анод – плюс, катод – минус) на экране прибора должно высветиться число около 1000 единиц.
При смене полярности на экране должна быть единица.
Для проверки ИК диода в гнёздах тестирования транзисторов дополнительно придётся задействовать цифровую камеру (смартфон, телефон и пр.) Инфракрасный диод вставляют в соответствующие отверстия мультиметра и сверху на него направляют камеру. Если он в исправном состоянии, то ИК излучение будет отображаться на экране гаджета в виде светящегося размытого пятна.

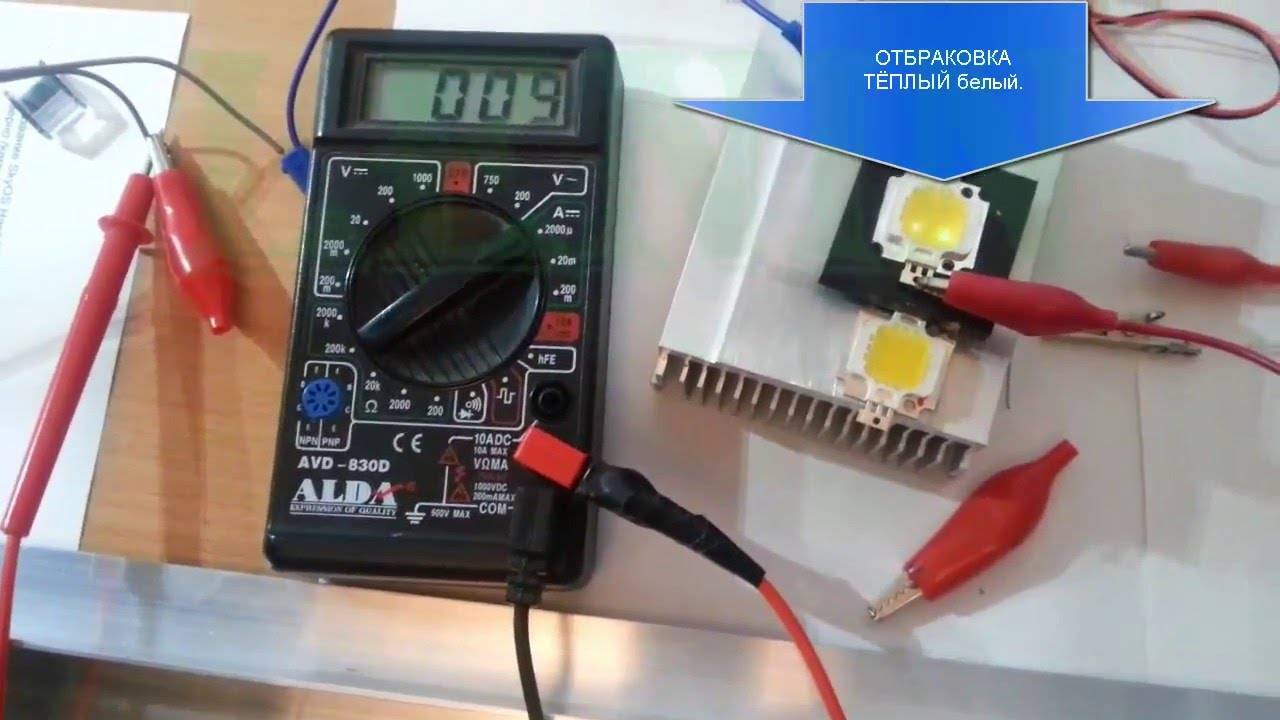

Проверка мощных SMD светодиодов и светодиодных матриц на работоспособность кроме мультиметра требует наличия токового драйвера. Мультиметр включают последовательно в электрическую цепь на несколько минут и следят за изменением тока в нагрузке. Если светодиод низкого качества (или частично неисправный), то ток будет плавно нарастать, увеличивая температуру кристалла. Затем тестер подключают параллельно нагрузке и замеряют прямое падение напряжения. Сопоставив измеренные и паспортные данные из вольт-амперной характеристики можно сделать вывод о пригодности LED к эксплуатации.
