Как проверить светодиодную лампу, ленту и других диодов мультиметром на работоспособность

Особенности ленты и ее главного компонента – светодиода

Светодиод

Светодиодная лента сегодня представляет собой один из самых выгодных источников света. В ее основе лежит светодиод, который напоминает маленькую лампочку. Хотя на самом деле это не так. Устройство светодиода позволяет ему пропускать электричество только в одном направлении, излучая при этом свет. Светодиод способен работать только от источника питания, имеющего постоянный ток.

Светодиод представляет собой полупроводник с электронно-дырочным р-п переходом, а также контактом металл-полупроводник, способным генерировать оптическое излучение. Самым важным элементом такого диода является р-п-переход. Этот переход имеет вид двух частей полупроводника, характеризующихся различными видами проводимости. На конце «n-типа» находится избыток электронов, а на конце «р-типа» — избыток дырок. В ситуации, когда приложить к р-n переходу «прямое смещение» (подсоединить источник питания), то через него начнет течь ток. В основе любой светодиодной ленты находится диод. Светодиодные ленты представляют собой источник света, в котором светодиоды расположены последовательно и на гибкой основе.

Участок ленты

Кроме светодиодов, нанесенных на специальную основу и соединенных между собой, в состав светодиодной ленты также входит еще и резистор. Для любой светодиодной продукции характерно низкое напряжение. Поэтому светодиоды в ленте размещают по три в одной группе. Они соединены последовательно и заканчиваются ограничивающим резистором. Этим обусловлен тот факт, что такая продукция может резаться на куски нужного размера только в определенных местах, которые на ленте обозначены символом ножниц. Такие участки имеются на каждых 5 см основы. Любую светодиодную ленту следует подключать к блоку питания.

Знание строения ленты и светодиода необходимо в ситуации, когда их нужно будет проверить на работоспособность. Без знания строения сложно понять, как и чем можно проверить работу конкретного светодиодного изделия в домашних условиях.

Особенности проверки светодиодных лампочек

При помощи мультиметра можно прозванивать цветные, стандартные и сверхъяркие диоды.

Стандартная лампочка с цоколем Е27

Подобная лампа используется для бытовых люстр или светильников. Чтобы проверить исправный или нерабочий светодиод, понадобится:

Убрать рассеиватель с лампочки при помощи пластиковой банковской карты, помещенной между элементом и корпусом.
Пластиковую карту аккуратно передвигать по склейке. Прочный шов можно прогреть строительным феном.
Открыть плату.
Щупами прикоснуться к элементам и дождаться, пока они засветятся тусклым сиянием.

Если диоды не горят, лампочка сломалась.

Сверхъяркие диоды

Синими, желтыми или белыми светодиодами обычно оснащается гирлянда. Тест проводится без щупов с использованием транзисторных гнезд по следующему алгоритму:

Определить распиновку СМД.
Найти 8 гнезд внизу прибора – 4 левых под PNP-транзисторы и 4 правых под NPN-транзисторы.
Поместить щупы, вставив анод в отверстие Е, а катод – в отверстие С.
Открыть элемент PNP, подав положительный заряд на эмиттер Е. Исправный светодиод будет гореть.
Поменять полярность транзисторов для NPN. Анод ставится на С, катод – на Е.

Как проверить LED-прожектор

Проверка светодиода осуществляет после определения типа элемента. На фонарях устанавливаются:

плата с маленькими SMD, которые проверяются прозвонкой по аналогии со стандартной лампочкой;
большой желтый элемент, работающий от напряжения 10-30 В.

Напряжения большого элемента много для тестера, поэтому определить работоспособность элемента можно только драйвером. Он должен соответствовать показателям диода.

Нюансы тестирования инфракрасных диодов

Инфракрасный светодиод выдает невидимое излучение, поэтому важно следить за показателями на дисплее мультиметра. Щупы устанавливаются путем подачи плюса на анод и минуса на катод

Касаясь зондами к рабочему ИК-диоду, можно увидеть на экране цифру 1000. При перемене полярности высвечивается 1.

Для точности проверки инфракрасного диода гнездами транзисторов задействуется камера смартфона или цифровое устройство. ИК-светодиод понадобится поместить в транзисторные гнезда и направить на него камеру. Об исправности свидетельствует светящееся размытое пятно на дисплее гаджета.

Подпайка параллельного красного LED-свечения наглядно отразит работоспособность диода. Если в момент мерцания сигнал подается на элемент, его следует заменить. Если подсветка не работает, неисправен пульт.

Проверка светодиодного моста

Диодный мост – сборка из 4-х элементов. Они соединяются, так, чтобы переменное напряжение АС подавалось на два из 4-х выводов, переходило в постоянное напряжение DC и снималось с 2-х других выводов. Стабилитроны выравнивают напряжение в узком диапазоне.

Прозвонить светодиод-мост можно так:

Найти, на какой вывод подключать мультиметр, сделав условную нумерацию.
Прозвонить первый диод, подкинув щупы на выводы 1 и 2.
Протестировать второй светодиод путем подключения щупов на выводы 2 и 3.
Замерить параметры третьего диода, подключив зонды к выводам 1 и 4.
Определить исправность четвертого элемента, подкинув щупы на выводы 4 и 3.
Посмотреть показания на табло.

Стабильность напряжения проверяется в режиме максимального диапазона – 220 В. Его увеличивают постепенно и прекращают подавать до момента протекания тока через схему.

Проверяем выпрямительный диод и стабилитрон

Защитный диод, а также выпрямительный (включая силовой)или шоттки можно проверить при помощи мультиметра (или воспользоваться омметром), для этого переводим прибор в режим прозвонки так, как это показано на фотографии.

Режим мультиметра, при котором тестируются полупроводниковые выпрямительные диоды

Щупы измерительного прибора присоединяем к выводам радиоэлемента. При присоединении красного провода («+») к аноду, а черного («-») к катоду дисплей мультиметра (или омметра) отобразит значение порогового напряжения тестируемого диода. После того, как меняем полярность, прибор должен показать бесконечно большое сопротивление. В этом случае можно констатировать исправность элемента.

Если при обратном подключении мультиметр регистрирует утечку, значит, радиоэлемент «сгорел» и нуждается в замене.

Заметим, данную методику проверки можно использовать для тестирования диодов на генераторе автомобиля.

Тестирование стабилитрона осуществляется по сходному принципу, правда, такая проверка не позволяет определить, осуществляется ли стабилизация напряжения на заданном уровне. Поэтому нам потребуется собрать простую схему.

Тестирование с использованием регулируемого источника питания

Обозначения:

БП – регулируемый блок питания (отображающий ток нагрузки и напряжение);
R – токоограничительное сопротивление;
VT – тестируемый стабилитрон или лавинный диод.

Принцип проверки следующий:

производим сборку схемы;
устанавливаем режим мультиметра, позволяющий измерить постоянное напряжение до 200 В;

Выбор необходимого режима для тестирования

включаем блок питания и начинаем постепенно увеличивать величину напряжения, пока амперметр на блоке питания не покажет, что через цепь протекает ток;
подключаем мультиметр, как указано на рисунке и измеряем величину напряжения стабилизации.

Проверка LED-прожектора

Осмотрите светодиоды визуально. Если видите большой квадрат желтого цвета, то не пытайтесь проверить работоспособность тестером, — напряжение такого элемента свыше 20 В.

Если в прожекторе используется несколько мелких SMD, то есть смысл применить мультиметр. Разберите устройство и отыщите драйвер подсветки, влагозащитную прокладку и плату с установленными LED-диодами. Процедура аналогична проверке светодиодной лампы (читайте выше).

Инфракрасные диоды используются во многих электронных приборах, особенно популярны в пультах дистанционного управления. Их основная функция — передача сигнала на фотоприемник телевизора, музыкального центра или светодиодной лампы. Если батарейки исправны, то вышел из строя СД.

Разглядеть свечение инфракрасного светодиода без подручных средств нереально, но его проверка проста. Наведите фотоаппарат (или фотокамеру любого девайса) на СД, расположенный в пульте ДУ. Если полупроводник работает, то вы увидите непродолжительное свечение с фиолетовым оттенком.

В качестве тестера такого СД используют и осциллограф. Если на его фотоэлемент попадает ИК-излучение, то создается напряжение.

Общие положенияРазрешение на строительство для любого объекта, в том числе многоквартирного дома — итоговый акт,…

Схема системы охлажденияСистема охлаждения приора 16 клапанов инжектор, схема выглядит следующим образом:Рис. 1. Расположение элементов…

Как проверить правильность установки пластиковых окон? На что обратить внимание?Первым делом, при установке пластикового окна,…

Преимущества мезонина в постройке— надстройка искусно маскирует и придаёт дополнительное крепление дымоходной трубе;— практически весь…

Chungatank › Блог › Носовой тент для ПВХ лодки (своими руками) Приветствую всех ! В…

Принцип работыЭлектрический котел с насосом отличается от обычного несколькими дополнительными деталями. В нем присутствуют насос,…

Проверка светодиода мультиметром является наиболее простым и правильным способом определения его работоспособности. Цифровой мультиметр (тестер) – это многофункциональный измерительный прибор, возможности которого отражены в позициях переключателя на передней панели. На работоспособность светодиоды проверяются при помощи функций, присутствующих в любом тестере. Методы проверки рассмотрим на примере цифрового мультиметра DT9208A. Но сначала немного затронем тему причин неисправности новых и выхода из строя старых светоизлучающих диодов.

Другие способы проверки

Кроме мультиметра, проверку светодиодов можно выполнить с помощью батарейки. Оптимальный вариант — батарейка типа CR2032, которая используется в материнской плате компьютера. Ее напряжение составляет 3 В, этого достаточно для большинства светодиодов.

Возможно использование 4,5 или 9В батареек, но в таких случаях понадобится подключать балластное сопротивление, дающее падение напряжения до безопасных размеров. Для «Кроны» понадобится 750 Ом, для батареек 4,5В — 150-200 ОМ.

Светодиодную ленту можно проверить батарейкой на 12 В. Такие есть в пультах, дверных радиозвонках. Присоединяя контакты ленты к соответствующим полюсам батарейки, определяют участки с перегоревшими элементами. Не менее проблемными элементами являются участки соединения отдельных частей светодиодной ленты — коннекторы, которые окисляются и перестают проводить ток. Прежде, чем приступить к прозвонке, надо проверить их состояние — возможно, проблема кроется в них.

Важно! Если требуется проверить УФ светодиод, следует осторожнее подключать его к источнику тока. Подобные устройства чувствительны к превышению напряжения и легко выходят из строя

Номинальное значение, на которое рассчитан ультрафиолетовый светодиод, составляет 3,4-4 В, эти показатели нельзя превышать.

https://youtube.com/watch?v=cEWDkwjRf0Y

Как проверить не выпаивая

Для того чтобы подключить щупы мультиметра к разъемам в колодке PNP, нужно припаять на них небольшие фрагменты, обычной канцелярской скрепки. Между проводами, на которые припаяны скрепки, для изоляции можно установить небольшую текстолитовую прокладку и замотать изолентой. Таким образом, получим простой по конструкции и надежный переходник, для подключения щупов.

Далее необходимо подключить щупы к ножкам светодиода, не выпаивая его из схемы изделия. Вместо тестера, для проверки led диода можно использовать одну батарейку крона, или несколько пальчиковых батареек. Подключение проводится аналогично, просто вместо переходника, для подключения к выходам батарейки щупов, можно использовать небольшие зажимы «крокодильчики».

Рассмотрим на конкретном примере, как проверить led, не выпаивая из схемы.

Как проверить светодиодную ленту на работоспособность

На нашем сайте есть целая статья о том, как проверить светодиодную ленту, тут рассмотрим экспресс-методы проверки.

Сразу скажу, что засветить ее целиком мультиметром не удастся, в некоторых ситуациях возможно лишь лёгкое свечение в режиме Hfe. Во-первых можно проверять каждый диод по отдельности, в режиме проверки диодов.

Во-вторых иногда происходит перегорание не диодов, а токоведущих частей. Для проверки этого нужно перевести тестер в режим прозвонки и прикоснуться к каждому выводу питания на разных концах проверяемого участка. Так вы определите целую часть ленты и поврежденную.

Красной и синей линией выделены полосы, которые должны звонится от самого начала до конца светодиодной ленты.

Как проверить светодиодную ленту батарейкой? Питание ленты – 12 Вольт. Можно использовать автомобильный аккумулятор, однако он большой и не всегда есть под рукой. Поэтому на помощь придет батарейка на 12В. Используется в дверных радиозвонках и пультах управления. Ее можно использовать как источник питания при прозвонке проблемных участков LED ленты.

Особенности диодов

Стандартный диод представляет собой компонент электросети и выступает в роли полупроводника с p-n переходом. Его строение позволяет пропускать ток по цепи только в одном направлении — от анода к катоду (разные концы детали). Для этого нужно подать на анод «+», а на катод – «-». Из-за такой особенности изделия, при подозрении на предмет поломки, его можно проверить тестером или мультиметром.

Различные виды диодов.

На сегодняшний день в радиоэлектронике существует несколько видов диодов: Виды диодов:

светодиод. При прохождении электрического тока через такой элемент он начинает светиться в результате трансформации энергии в видимое свечение;
защитный или обычный диод. Такие элементы в электросети выполняют роль супрессора или ограничителя напряжения. Одной из разновидностей данного элемента является диод Шоттки. Его еще называют как диод с барьером Шоттки. Такой элемент при прямом включении дает малое падение напряжения. В Шоттки вместо p-n перехода применяется переход металл-полупроводник.

Будет интересно Способы проверки транзисторов на работоспособность

Вот небольшая подборка, составленная из конкретных диодов и соответствующих им величин Vf, которые были получены при их тестировании мультиметром. Все диоды были предварительно проверены на исправность.

Таблица замеров характеристик диодов с помощью мультимера.

Если обычные детали и светодиоды используются в превалирующем большинстве электроприборов, то Шоттки – преимущественно в качественных блоках питания (например, для таких приборов, как компьютеры). Стоит отметить, что проверка обычного диода и Шоттки практически ни чем особым не отличается, так как проводится по одному и тому же принципу. Поэтому не стоит беспокоиться по данному вопросу, ведь принцип работы и Шоттки, и обычных диодов идентичен.

Диод Шоттки

Являясь компонентом электронной схемы, такие полупроводниковые элементы довольно часто выходят из строя. Самыми распространенными причинами выхода их из строя бывают:

превышение максимально допустимого уровня прямого тока;
превышение обратного напряжения;
некачественная деталь;
нарушение правил эксплуатации прибора, установленных производителем.

При этом вне зависимости от причины потери работоспособности выход из строя может быть непосредственно обусловлен либо «пробоем», либо коротким замыканием. В любом случае, если имеется предположение о выходе электросети из строя в зоне полупроводника, необходимо провести его диагностику с помощью специального прибора – мультиметра. Только для проведения таких манипуляций необходимо знать, как проверить диод с его помощью правильно.

Что такое мультиметр

Мультиметр является универсальным прибором, который выполняет ряд функций:

измеряет напряжение;
определяет сопротивление;
проверяет провода на предмет наличия обрывов.

Будет интересно Как сделать регулятор мощности на симисторе своими руками

С помощью этого прибора даже можно определить пригодность батарейки.

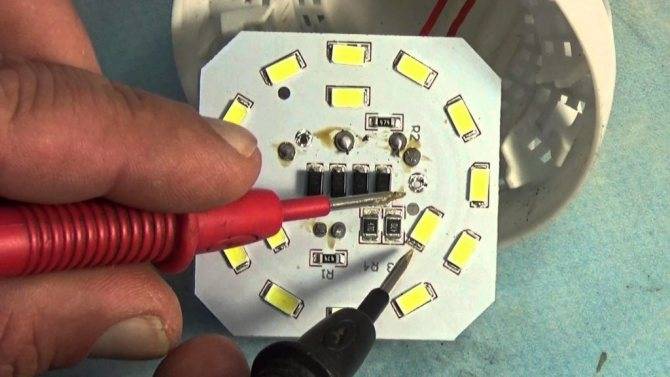

Проверка светодиодов в лампе.

Как проверить диод

После того, как мы разобрались с полупроводниками электрической схемы и предназначением прибора, можно ответить на вопрос «как проверить диод на исправность?». Вся суть проверки диодов мультиметром заключается в их односторонней пропускной способности электрического тока. При соблюдении этого правила элемент электрической схемы считается функционирующим правильно и без сбоев. Обычные диоды и Шоттки можно спокойно проверить с помощью данного прибора. Чтобы проверить этот полупроводниковый элемент мультиметром, необходимо проделать следующие манипуляции:

необходимо удостовериться, что на вашем мультиметре имеется функция проверки диодов;
при наличии такой функции подключаем щупы прибора к той стороне полупроводника, с которой будет осуществляться «прозвон». Если данная функция отсутствует, тогда переводим прибор с помощью переключателя на значение 1кОМ. Также следует выбрать режим для измерения сопротивления;
красный провод измерительного устройства необходимо подключить к анодному концу, а черный – к катодному;
после этого нужно наблюдать за изменениями прямого сопротивления полупроводника;
делаем выводы о имеющемся или отсутствующем напряжении

После этого прибор можно переключить, чтобы проверить на предмет утечки или высокого замыкания. Для этого необходимо поменять места вывода диода. В таком состоянии также необходимо провести оценку полученных значений прибора.

Использование мультиметра для проверки светодиодов

Все мультиметры относятся к категории универсальных измерительных приборов. С помощью мультиметра можно выполнить измерения основных параметров у любых электронных изделий. Для того чтобы проверить работоспособность светодиода, необходим мультиметр с режимом прозвонки, который как раз и используется для проверки диодов.

Перед началом проверки переключатель мультиметра устанавливается в режим прозвонки, а контакты прибора соединяются со щупами тестера. Данный способ проверки позволяет заодно решить вопрос, как проверить мощность светодиода мультиметром, на основе полученных данных, вычислить этот параметр будет уже несложно.

Подключение мультиметра должно выполняться с учетом полярности светодиода. Анод элемента соединяется с красным щупом, а катод – с черным. Если же полярность электродов неизвестна, не стоит бояться каких-либо последствий в результате путаницы. В случае неправильного подключения, начальные показатели мультиметра останутся без изменений. Если же полярность соблюдается как положено, то светодиод должен начать светиться.

Существует одна особенность, которую следует учитывать при проверке. Ток мультиметра в режиме прозвонки имеет достаточно низкое значение и диод на него может не отреагировать. Поэтому для того чтобы хорошо разглядеть свечение, рекомендуется уменьшить внешний свет. Если же это невозможно сделать, следует пользоваться показаниями измерительного прибора. При нормальной работоспособности светодиода, значение, отображенное на дисплее мультиметра, будет отличаться от единицы.

Существует еще один вариант проверки с помощью тестера. Для этого на панели управления имеется блок PNP с помощью которого проверяются диоды. Его мощность обеспечивает свечение элемента, достаточное для того, чтобы определить его работоспособность. Анод включается в разъем эмиттера (Е), а катод – в разъем колодки или коллектора (С). При включении измерительного прибора светодиод должен гореть независимо от того, в каком режиме установлен регулятор.

Основным неудобством этого способа является необходимость выпаивания элементов. Для решения проблемы, как проверить светодиод мультиметром не выпаивая, для щупов потребуются специальные переходники. Обычные щупы не войдут в разъемы колодки PNP, поэтому к проводкам припаиваются более тонкие детали, изготовленные из канцелярских скрепок. Между ними в качестве изоляции устанавливается небольшая текстолитовая прокладка, после чего вся конструкция заматывается изолентой. В результате, получился переходник, к которому можно подключать щупы.

После этого щупы подключаются к электродам светодиода, без выпаивания его из общей схемы. При отсутствии мультиметра, проверку можно выполнить по такой же схеме с помощью батареек. Используется тот же переходник, только его проводки соединяются не со щупами, а с выходами батареек при помощи небольших зажимов-крокодильчиков. Потребуется один источник питания на 3 вольта или два источника на 1,5 вольта.

Если батарейки новые с полным зарядом, то проверять светодиоды желтого и красного цвета рекомендуется с помощью резистора. Его расчетное сопротивление должно составлять 60-70 Ом, что вполне достаточно для ограничения тока. При выполнении проверки светодиодов белого, синего и зеленого цвета, токоограничивающий резистор можно не использовать. Кроме того, резистор не требуется, когда батарейка сильно разряжена. Для выполнения своих прямых функций она уже не годится, а для проверки светодиодов ее будет вполне достаточно.

В процессе ремонта бытовой техники или других электронных устройств: монитора, принтера, микроволновки, блока питания компьютера или автомобильного генератора (например, Valeo, БОШ или БПВ) и т.д. возникает необходимость проверить целостность элементов. Расскажем подробно про тестирование диодов.

Учитывая разнообразие этих радиоэлементов, единой методики проверки их работоспособности не существует. Соответственно, для каждого класса есть свой способ тестирования. Рассмотрим, как проверить диод шоттки, фотодиод, высокочастотный, двунаправленный и т.д.

Что касается приборов для тестирования, мы не станем рассматривать экзотические способы проверки (например, батарейку и лампочку), а будем пользоваться мультиметром (подойдет даже такая простая модель, как DT-830b) или тестером. Эти приборы практически всегда есть дома у радиолюбителя. В некоторых случаях потребуется собрать несложную схему для тестирования. Начнем с классификации.

Почему светодиодные лампы выходят из строя?

Каждый производитель светодиодного освещения гарантирует долгий эксплуатационный срок и указывает время работы. При этом, лампа или лента внезапно вышли из строя до окончания гарантийного срока. Причин может быть несколько:

— Неверный монтаж. Последовательная схема подключения актуальна только для минимального количества источников света. Если одни из них выйдет из строя – последуют и все остальные;

— Несоблюдение правил эксплуатации. LED-светильники нельзя держать в руках без перчаток, использовать в условиях повышенной влаги и температуры те, которые не обладают степенью защиты;

— Постоянные перебои в подаче тока. Владельцам рекомендуется сразу же устанавливать блоки питания или же покупать лампы, имеющие драйверы в конструкции. Таким образом, при коротком замыкании или скачке напряжения, ток будет нормализован;

Указанные проблемы в некоторых случаях можно решить простым ремонтом. В других же, потребуется замена источника света.

Как проверить светодиод?

Хоть какой электростатический разряд либо неправильное подключение в процессе наладки схемы может стать предпосылкой выхода LED аббревиатура от англ. Light-emitting diode из строя. Сверхъяркие малоточные светодиоды, используемые в роли индикаторов питания разных устройств, нередко перегорают в итоге скачков напряжения. Их планарные аналоги SMD LED обширно употребляются в лампах на 12В и В, лентах и фонариках. В их исправности также можно убедиться при помощи тестера. Потому дополнительная проверка светодиода тестером перед монтажом на интегральную схему не помешает. Простым методом, которым в большинстве случаев пользуют радиолюбители, является проверка светоизлучающих диодов мультиметром на работоспособность с помощью щупов.

Используйте круглую батарею, чтобы проверить светодиод, не сжигая его. Аккумуляторная батарея – это самый безопасный вариант, потому что они не дадут достаточный ток для повреждения светодиода. Тестирование с помощью любого другого типа батарей может привести к выгоранию светодиода. Покупайте эти батареи в аптеках, универмагах, магазинах или в Интернете.

Используйте либо аккумуляторы с ячейками CR2032, либо CR2025.
Приобретите соответствующий держатель батареи с ячейками. Купите тот, который сделан для хранения типа круглой батареи (например, CR2025), с которой вы будете тестировать. Вы можете найти их в Интернете или в некоторых магазинах оборудования или электроники. Убедитесь, что держатель имеет красный и черный провода для проверки светодиодных индикаторов. Держатели аккумуляторов для монетных батарей обычно используются для добавления энергии аккумулятора в небольшие проекты, такие как светодиодные украшения или одежда.
Подключите черный провод к катоду, а красный – к аноду. Чтобы проверить свой светодиод, коснитесь кончика черного зонда на катоде или более короткого конца светодиода. Прикоснитесь к наконечнику красного зонда к аноду, который должен быть длиннее. Убедитесь, что оба датчика не касаются друг друга во время теста и что катод и анод не касаются друг друга.
- Некоторые держатели батарей с выводами поставляются с небольшим разъемом на конце, держа кончики двух выводов.
- Если ваш держатель батареи имеет соединительный разъем, проверьте свой светодиод, вставив анод и катод в маленькие отверстия, которые выстраиваются в линию с красными и черными проводами.
Подождите, пока светодиод загорится.
Если светодиод функционирует и правильные соединения выполнены правильно, ваш светодиод засветится, как только вы все сделаете правильно. Если это не так, уберите и снова подключите выводы и катод / анод, чтобы повторить попытку. Если ваш индикатор не загорается, он может быть сгорел или неисправен.
