Подробная инструкция для разборки выключателя света

Разборка выключателя для света своими руками: пошаговый процесс

Иногда для замены электрических проводов многим может потребоваться снять выключатель света. Клавишный выключатель содержится практически в каждой квартире. Разборка выключателя – это несложный процесс, но вам необходимо знать, как его выполнить правильно. Также иногда разборка может потребоваться при замене выключателя света.

В этой статье мы подробно покажем, как разобрать выключатель света. Каждый процесс мы описали подробно. Также вы найдете много фото по разборке выключателя.

Инструменты для разборки выключателя

Разборка выключателя – это несложный процесс, но вам могут потребоваться определенные инструменты для разборки. Для работ в первую очередь потребуются две отвертки. Многие выключатели можно разобрать с помощью одной отвертки.

Дело в том, что многие выключатели не имеют в своей конструкции крестообразных винтов. Именно поэтому здесь вам может потребоваться только одна отвертка.

Отключение электричества

Перед началом разборки вам необходимо будет отключить электричество в своем доме или квартире. Сделать это можно с помощью электрощитка, который обычно находится возле входной двери или на лестничной площадке. Если вы не знаете, какой выключатель отвечает за вашу комнату, тогда лучше отключить все сразу. Если этого не сделать, тогда вас просто может ударить током при снятии выключателя.

Рычаг на автоматическом выключателе обязательно должен быть повернут вниз. После отключения вам лучше перестраховаться и дополнительно проверить наличие электричества с помощью индикаторной отвертки. Перед разборкой изучите основные виды выключателей.

Снятие клавиши

Разборка выключателя в первую очередь включает в себя снятие клавиши. Снять клавишу с выключателя достаточно просто. Если вы не снимите клавишу, тогда не сможете выполнить процесс его разборки.

Перед снятием вам необходимо изучить механизм своего выключателя. Он может быть разным и поэтому процесс снятия тоже отличается. Самый простой способ снятия кнопки это потянуть ее на себя. В большинстве случаев этот способ отлично действует.

Но существуют также выключатели, на которых вы не сможете выполнить этот процесс правильно. Именно поэтому вам необходимо будет найти специальные разъемы по его бокам. После того как вы их обнаружите вам необходимо поддеть их отверткой.

Когда будете снимать клавишу с помощью отвертки, обязательно рассчитывайте свои усилия. Если этого не сделать, тогда вы его можете повредить.

Снятие рамки

Разборка выключателя также предполагает в себе снятие рамки. Рамки тоже могут быть разными. Вот основные виды рамок, которые вы можете встретить:

  1. Винтовые. Они обычно крепятся на небольшие винты, которые необходимо просто открутить с помощью отвертки.
  2. Зажимные. Этот вид выключателей может иметь в своей конструкции специальные зажимы. Для снятия рамки эти зажимы необходимо просто отогнуть. Для большего удобства лучше снять одну сторону, а затем вторую.

Разборка выключателя

Теперь вам необходимо будет снять корпус с выключателя. Здесь вам потребуется отвертка. Какого типа она будет, зависит только от конструкции винта на рамке выключателя.

Большинство выключателей также могут иметь свои крепления. Они относятся к креплениям распорного типа. После того как вы открутите крепление выключатель самостоятельно начнет постепенно выходить из подрозетника.

Уличный выключатель имеет подобную схему разборки.

Отключение проводов

На многих выключателях большинство креплений проводов осуществляется с помощью болтов. Для их отключения вам необходимо просто ослабить эти крепления и потянуть выключатель на себя.

Теперь весь процесс разборки закончен. Как видите, разобрать выключатель света своими руками можно достаточно просто. Для выполнения этого процесса вам не потребуется большое количество знаний. Вам достаточно будет просто изучить нашу статью, которая подробно описывает этот процесс. Не включайте электричество сразу, так как провода сразу будет под напряжением. Если замена выключателя будет проведена не сразу, тогда провода необходимо просто изолировать.

На сегодняшний день разборка выключателя предполагает снятие его трех основных частей. При сборке выключателя этот процесс вам необходимо будет выполнить в обратном порядке.

https://youtube.com/watch?v=etsLLwLwpgE

голоса

Рейтинг статьи

Как разобрать двухклавишный выключатель освещения

Друзья теперь рассмотрим, как разобрать выключатель света с двумя клавишами. По сути, последовательность данный работы не отличается от которая была описана выше. Единственное отличие здесь в том, что необходимо снять не одну, а две клавиши.

Пытаемся подтянуть пальцами клавишу на себя и снять ее. В некоторых моделях для этого необходимо использовать отвертку шлицевую отвертку или любым другим удобным инструментом.

Выполняя такие работы, следите за тем, чтобы не поцарапать пластик.

После того как обе клавиши сняты снимаем рамку, которая крепится на защелках.

В подрозетнике остался механизм выключателя. Он как правило крепится к нему саморезами и раздвижными лапками. Ослабляем винты распорных лапок, откручиваем винты на подрозетнике и намного провернув механизм вытаскиваем выключатель из подрозетника.

Осталось отсоединить провода. У двухклавишного выключателя их три. Один провод — фаза которая подается на выключатель с распределительной коробки, и два отходящих провода – каждый на свою группу светильников. Как видно разобрать двухклавишный выключатель можно своими руками без особых проблем.

Монтаж нового выключателя

Мы рассмотрели, как разобрать выключатель света, осталось правильно его установить. Традиционно выключатели освещения устанавливаются таким образом, чтобы во включенном состоянии верхняя часть клавиши была утоплена. Поэтому перед тем как начинать устанавливать выключатель, необходимо разобраться, где у него верхняя часть.

Обычно подвижный контакт, подключающий лампочку к сети, в разобранном виде выключателя хорошо виден. Клавишу устанавливают в такое положение, чтобы контакты замкнулись. Утопленный конец клавиши укажет верхнее положение. Именно в таком положении и нужно ставить выключатель.

Второе правило уже связанное с техникой безопасности и гласит, что на выключатель должен идти фазный провод. В предыдущем подзаголовке объяснялось, как можно найти фазный провод.

Если изначально провода были перепутаны и на выключатель идет нулевой провод, то понадобится их перекинуть. Для этого в коробке, с которой протянут провод на выключатель, нужно снять крышку.

Источник

Демонтаж розеток

Логично продолжая тему, разберемся, как снять розетку со стены.

Для такой работы понадобится обычная отвертка или крестообразная. Обязательно предварительно отключается электричество в той комнате, в которой расположена розетка.

Читать также: Каучук строение и свойства

Важно! В электрощитке тумблер автоматического выключателя должен быть опущен вниз, «зеленый экранчик» – сигнал о том, что можно безопасно работать. Чтобы разобрать розетку бытовую, сначала откручиваем ее пластиковый корпус, обычно он держится на болтике в центре

Снимаем его и откладываем в сторону

Чтобы разобрать розетку бытовую, сначала откручиваем ее пластиковый корпус, обычно он держится на болтике в центре. Снимаем его и откладываем в сторону.

Приступаем к самому механизму. По аналогии с выключателем, крепление розетки к подрозетникам происходит двумя болтиками: или по бокам, или в верхней и нижней части. Откручиваем их. Есть еще устройства с распорными механизмами. Они держатся в стене посредством специальных ушек. Если их немного ослабить, то розетка легко выйдет из монтажной коробки.

Далее отсоединяем электрические провода. К устройству подводятся три провода: «фаза», «ноль», «заземление», здесь легко выкручиваются болтики из специальных креплений. Потом тянем провод в свою сторону. Таким образом, розетку разобрали, процедура в действительности довольно простая.

Как снять выключатель со стены

В этой статье мы дадим вам пошаговую инструкцию по разбору выключателей. Помните, что не стоит лезть в выключатель, если вы не до конца понимаете, что делать. Ознакомьтесь с инструкцией ниже. Удачи!

Когда ваш выключатель выходит из строя, появляется необходимость произвести его разбор. Инструкция по разбору выключателей, как правило — это стандартная процедура, где все действия одинаковые, несмотря на производителя. Однако, многие современные производители, выпуская интересные дизайнерские выключатели идут на разные изощрения, которые выливаются в то, что многие элементы выключателя разбираются нестандартным образом. Если вы имеете дизайнерские выключатели, то желательно если вы будете использовать инструкцию по их разбору, конкретно от производителя. Мы же расскажем вам о классическом способе разбора выключателей.

Еще небольшое отступление. Если вы решили произвести разбор выключателя своими силами, то первым делом, отключите электричество, чтобы вас не ударило током. Никогда не производите разбор выключателей или розеток, с включенным рубильником.

  1. Что потребуется для разбора выключателей
  2. Как разобрать выключатель
  3. Выводы

Отключение электричества

Перед началом разборки вам необходимо будет отключить электричество в своем доме или квартире. Сделать это можно с помощью электрощитка, который обычно находится возле входной двери или на лестничной площадке. Если вы не знаете, какой выключатель отвечает за вашу комнату, тогда лучше отключить все сразу. Если этого не сделать, тогда вас просто может ударить током при снятии выключателя.

Рычаг на автоматическом выключателе обязательно должен быть повернут вниз. После отключения вам лучше перестраховаться и дополнительно проверить наличие электричества с помощью индикаторной отвертки. Перед разборкой изучите основные виды выключателей.

Покупка настенного выключателя

Подобрать новый выключатель не составит труда, поскольку все рубильники почти схожи по размеру. На сегодняшний день существует большой ассортимент данного товара. Можно подобрать, например, выключатель с подсветкой. Данное решение удобное, так как рубильник будет легче найти в темноте.

Демонтаж электроприборов — очень кропотливая работа. Но если знаешь, как снимать выключатели со стены правильно, то она не займет много времени и исключит появление ошибок. И если в первый раз что-то покажется сложным, осуществление замены в дальнейшем не составит труда. Стоит только придерживаться определенной инструкции, а также не забывать о правилах безопасности при работе с электричеством.

голоса

Рейтинг статьи

Правила безопасного выполнения работ

Самый главный залог безопасности при производстве работ в электроустановке – выполнять все действия при отключенном напряжении. Для этого надо отключить напряжение во всей системе освещения. Еще лучше создать видимый разрыв – отсоединить на время монтажа отходящий провод из питающего автомата. Это исключит возможность случайной подачи напряжения посторонними лицами. Подать питание можно только на короткий промежуток времени – для проверки фазировки. Повысит безопасность во время работы и применение изолированного ручного инструмента (кусачек, отверток), диэлектрических ковриков, а также диэлектрических перчаток. Соблюдение этих простых правил поможет избежать неприятных (а то и трагических) последствий и позволит впоследствии эксплуатировать выключатель освещения с комфортом долгие годы.

Демонтаж розеток

Логично продолжая тему, разберемся, как снять розетку со стены.

Для такой работы понадобится обычная отвертка или крестообразная. Обязательно предварительно отключается электричество в той комнате, в которой расположена розетка.

Читать также: Настольная пилорама своими руками

Важно! В электрощитке тумблер автоматического выключателя должен быть опущен вниз, «зеленый экранчик» – сигнал о том, что можно безопасно работать. Чтобы разобрать розетку бытовую, сначала откручиваем ее пластиковый корпус, обычно он держится на болтике в центре

Снимаем его и откладываем в сторону

Чтобы разобрать розетку бытовую, сначала откручиваем ее пластиковый корпус, обычно он держится на болтике в центре. Снимаем его и откладываем в сторону.

Приступаем к самому механизму. По аналогии с выключателем, крепление розетки к подрозетникам происходит двумя болтиками: или по бокам, или в верхней и нижней части. Откручиваем их. Есть еще устройства с распорными механизмами. Они держатся в стене посредством специальных ушек. Если их немного ослабить, то розетка легко выйдет из монтажной коробки.

Далее отсоединяем электрические провода. К устройству подводятся три провода: «фаза», «ноль», «заземление», здесь легко выкручиваются болтики из специальных креплений. Потом тянем провод в свою сторону. Таким образом, розетку разобрали, процедура в действительности довольно простая.

Как разобрать выключатель

Из инструментов для разборки потребуются плоская и крестовая отвертки. У большинства моделей применяются плоские винты крепления, но иногда попадаются крестообразные.

Выключатели бывают с одной, двумя или тремя клавишами. Без их снятия устройство не разобрать, поскольку элементы крепления скрыты внутри.

Устройства различаются по конструкции, и способы разборки могут быть разными:

  1. Клавиша прижимается большим пальцем к стене с одного края и вынимается, если потянуть на себя другой (рис. а). Ковырять отверткой или ножом ее не следует, поскольку на поверхности останутся царапины. Некоторые клавиши сидят плотно и их можно поддеть за край отверткой.
  2. Клавиша сжимается пальцами по бокам, крепления утапливаются, и она свободно отходит.
  3. Если по бокам выполнены разъемы, их поддевают отверткой и аккуратно тянут на себя, после чего клавиша отходит.

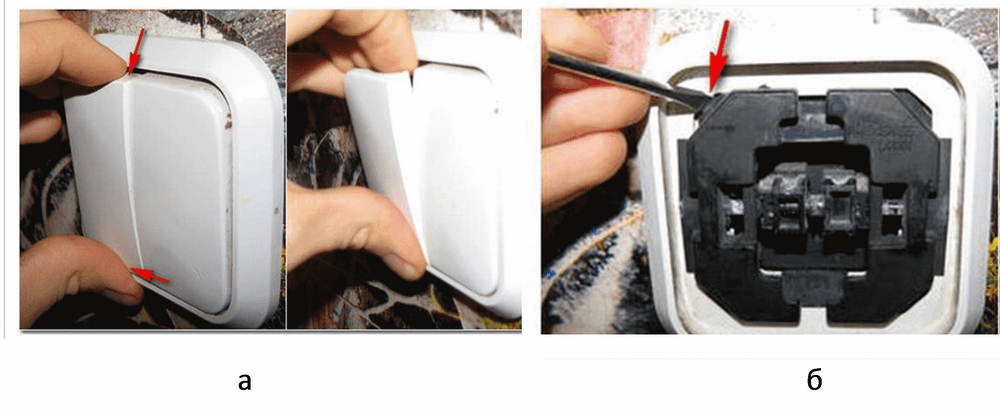

Снятие клавиш (а) и рамки (б) с выключателя своими руками

Двойные и тройные клавиши убираются по очереди. Затем надо удалить декоративную рамку, которая прижимается к механизму расположенной посередине и удерживаемой защелками вставкой. Ее следует вынуть, поддев за край отверткой (рис. б).

После станут доступными элементы крепления проводки и механизма выключателя.

Механизм выключателя с элементами крепления проводов

Крепление рамки может быть на винтах, которые следует открутить. Чаще всего она фиксируется на боковых защелках. Пластиковые крепления поочередно отгибаются, и рамка отходит.

Перед тем, как демонтировать механизм, надо найти жилу, через которую к выключателю подключается фаза. Для этого на него подается напряжение, и индикатором проверяется наличие напряжения на обоих контактах. Затем клавиша переключается в следующее положение и проверка повторяется.

Если во всех случаях на одном контакте остается напряжение, значит, к нему подключена питающая фазная жила. Другая жила будет отходящей на лампу. Аналогично находится фаза для двух,- и трехклавишного выключателей. Домашнего мастера не должно волновать количество подведенных проводов. Среди них будет только один провод, по которому подается напряжение питания. Затем подача напряжения снова отключается, и работа продолжается.

Винты крепления держат распорные лапки, упирающиеся в боковые стенки монтажной коробки. Если ослабить винты, механизм свободно выйдет из стены. Если он закреплен на коробке винтами, их следует вывернуть.

Затем отвинчивают винты крепления проводов и вынимают его из выемки стены. На механизме проверяют отсутствие напряжения отверткой-индикатором. Вводные жилы могут быть закреплены самозажимающими клеммами. Чтобы легко вытянуть жилы из разъема, надо нажать на рычажки фиксации. Сначала отсоединяется и изолируется фазный провод. В дальнейшем его снова подключают к контакту фазы нового или отремонтированного выключателя. Если контакты обозначены “L” и “1”, подключение делается к “L”. При их обозначении “1” и “2” фаза соединяется с контактом “1”.

Обозначение контакта L питающей фазы

В двух,- и трехклавишных выключателях обозначение контактов производится аналогичным образом:

  • двухклавишный – “L”, “1”, “2” или “1”, “2”, “3”;
  • трехклавишный – “L”, “1”, “2”, “3” или “1”, “2”, “3”, “4”.

Во всех случаях устройства имеют один общий контакт с подключенной питающей фазой и отводящие контакты к лампам.

Подключение фазы должно быть к неподвижному контакту, а отводящей жилы – к подвижному. Если все выполнено правильно, клавиша будет прижата сверху в положении “включено” и снизу – в положении “выключено”.

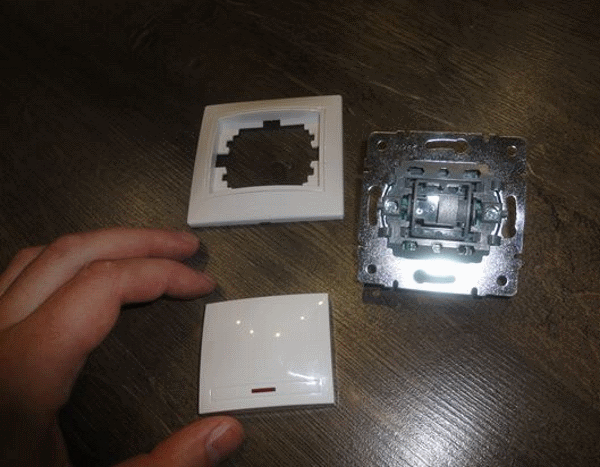

После разборки выключатель в частном случае выглядит, как изображено на рисунке ниже (марка LEZARD). Он содержит 3 главных элемента: механизм, рамку и клавишу.

Как выглядит разобранный выключатель

Выключатели старых типов

Кое-где еще можно встретить аппараты старых типов. Кроме дизайна, они отличаются от современных способом крепления (с помощью только разжимных лепестков) и более ремонтопригодной конструкцией клемм.

Прибор старого образца.

Прибор старого образца – тыльная сторона.

В случае выхода такого прибора из строя в его ремонте особого смысла нет. Но иногда подобный коммутационный элемент может служить уникальным элементом интерьера. Поэтому можно попробовать его восстановить, творчески используя приведенные инструкции. Для этого надо снять клавиши или декоративную панель, разжать лепестки, ослабить клеммы и вытащить выключатель. Ремонту путем зачистки подлежит только контактная группа и, в некоторых случаях, клеммы. Донора найти будет сложно. То же самое относится к еще более старым приборам – поворотным выключателям или в виде кнопки.

Снять клавиши с выключателя – первый этап демонтажа

Несмотря на то, что процесс снятия выключателя не относится к категории сложных, рекомендуется попробовать пригласить электрика. Ведь работа может быть опасной, поскольку приходится иметь дело с электричеством. Если же вызов специалиста не представляется возможным, приходится действовать самостоятельно. Прежде чем выполнять замену выключателя, необходимо убедиться, что именно он вышел из строя. Зачастую проблема в патроне, который просто перегорает с течением времени.

Если же выключатель потребуется демонтировать в любом случае, к примеру, чтобы поклеить стены обоями, когда данный элемент будет мешать работе, то потребуется полностью обесточить схему подключения электроприборов в квартире. Пренебрежение правил электробезопасности может стать причиной следующих проблем:

  1. 1. Пожар
  2. 2. Пробой изоляции электропроводки
  3. 3. Выход из строя приборов, подключенных к сети, в результате короткого замыкания
  4. 4. Удар током, поражение глаз, ожоги.

Для снятия выключателя нам потребуются следующие инструменты:

  • Переносной источник света
  • Отвертка-индикатор напряжения
  • Плоская и крестообразная отвертка

Плоская отвертка нам потребуется для отсоединения клавиш. Делать это надо аккуратно, чтобы не поцарапать клавиши и раму, а также не сломать их. Острие устанавливается между рамой и клавишей, с любой стороны. Далее нужно приложить небольшое усилие, используя отвертку как рычаг, достаточное для того, чтобы клавиша отошла со своего места. Остальные клавиши при их наличии снимаются гораздо проще, уже без использования отверток.

Теперь проверим, действительно ли отсутствует напряжение. Здесь нам понадобится уже индикаторная отвертка, которую мы прикладываем к каждому из контактов. Подходящих к клавишам. Рекомендуется установить фонарик или любой другой источник света, чтобы точно видеть, что именно вы делаете или к чему прикасаетесь. Поэтому самостоятельно такие работы новичкам лучше не выполнять, без помощи обойтись бывает очень сложно.

Сняв клавиши, мастер получает возможность проверить целостность контактов, а также определить напряжение в них. Это позволит дать ответ на вопрос, вышел ли выключатель из строя и требуется ли его полная замена. В случае необходимости дальнейшего демонтажа переходим к следующему этапу работы.

Как разобрать выключателя с индикатором

Для разборки выключателя с подсветкой требуется сначала отключить индикатор, для чего отключается питание и снимается светодиод. Последовательность действий следующая:

  • выключением рубильника обесточивается комната;
  • защелки клавиш аккуратно поддеваются тонкой отверткой и снимаются;
  • аккуратно удаляется рамка;
  • раскручиваются болты крепежа;
  • устройство изымается из монтажной коробки;
  • наличие напряжения в проводах проверяется посредством отвертки-индикатора.

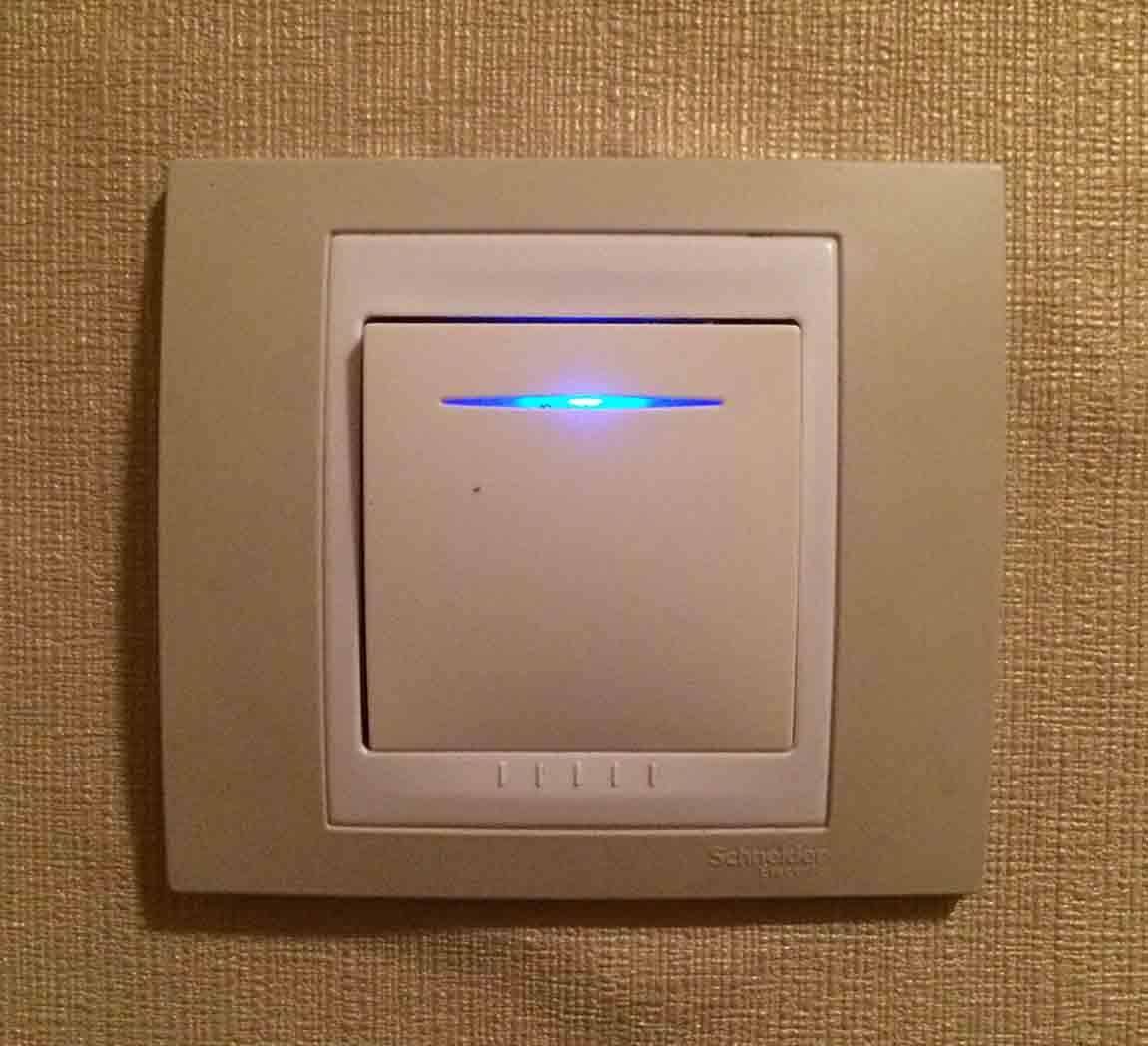

Индикаторный выключатель марки Shneider Electric также разбирается без применения сложного инструмента

Общий ход работ по ремонту

Проверка отсутствия напряжения

Важно!
Особых усилий прилагать к разборке корпуса не нужно, так как обычно крышка замкнутого выключателя снимается легко

Снятие корпуса выключателя

Демонтаж крышки выключателя

Если замкнуло выключатель с двумя кнопками, то помечают фломастером провод, который подводит электричество и является общим для обоих режимов включения.

Расположение винтов выключателя

Удаление винтов крепеления

Практически каждый владелец квартиры сталкивается с такой проблемой, как неисправность выключателя света. Если возникла такая ситуация, не нужно сразу вызывать на дом специалиста. Чаще всего эту проблему можно исправить самостоятельно. Неисправность выключателя света чаще всего заключается в плохом контакте между пластинами смыкания электрических проводов. Чтобы починить его, нужно лишь почистить контакты и проверить прочность закрепления проводов в разъемах выключателя.

Весь процесс состоит из трех этапов:подготовительные работы;
разборка и зачистка контактов;
сборка и установка выключателя света на прежнее место.

Подготовительный процесс

На начальном этапе ремонта выключателя нужно полностью обесточить этот участок электросети и подготовить необходимые приборы и инструменты. Для зачистки разборки и зачистки контактов потребуется наличие отвертки, индикатора электричества и обычная шкурка или напильник.

Важно, чтобы в сети не было электричества. Для этого и нужен индикатор. Напильник пригодится для снятия с контактов налета, а отвертка для откручивания и сборки всей установки

Напильник пригодится для снятия с контактов налета, а отвертка для откручивания и сборки всей установки.

Разборка выключателя и зачистка контактов

Сначала нужно убедиться в том, что электричество действительно не подается к выключателю света. Затем, поддев кнопку прибора отверткой, извлекаем ее из устройства. Пластмассовую оболочку также можно снять с помощью приложения небольшого усилия.

Следующим этапом будет удаление выключателя с места крепления. Чтобы извлечь его из пластиковой оболочки в стене, нужно ослабить два шурупа. Немного выкрутив их, вытаскиваем прибор из стены. Для отсоединения выключатель света от проводов ослабляем крепления и вытаскиваем их из зажимов.

Увидев почерневшие и покрытые налетом контакты, производим их зачистку напильником или специальной шкуркой. Процесс очистки нужно продолжать пока налет и гарь полностью не удалятся.

Сборка и установка выключателя

После проведения всех действий по очистке контактов от налета можно приступать к сборке прибора. Для этого нужно подсоединить все провода на прежнее место и затянуть зажимы

Важно создать отличный контакт для предотвращения плохого взаимодействия. Собрав всю конструкцию, вставляем выключатель в пластиковый футляр. После придания уровня и ровности затягиваем оба крепящих шурупа

Если пластмассовый каркас не ставится на прежнее место, то придется ослабить шурупы и надеть его до полной установки выключателя в сети. Хотя при правильном креплении выключателя в стене не должно возникать такой проблемы

После придания уровня и ровности затягиваем оба крепящих шурупа. Если пластмассовый каркас не ставится на прежнее место, то придется ослабить шурупы и надеть его до полной установки выключателя в сети. Хотя при правильном креплении выключателя в стене не должно возникать такой проблемы.

На конечном этапе вставляем кнопку включения и запускаем центральный прибор контроля электроэнергии. Теперь проводим проверку работоспособности выключателя. Для этого несколько раз включаем свет в комнате. Если все работает стабильно, то вызов электрика не потребуется.

Если выключатель перестал работать, тогда вам следует разобраться с основной причиной его поломки. На сегодняшний день причин может быть много. Вам необязательно необходимо вызывать мастера. Провести ремонт выключателя света вы сможете и самостоятельно. Причины поломки обычно незначительные и поэтому справиться с ними может практически каждый.

Иногда для того чтобы восстановить работу устройства вам потребуется провести чистку контактов выключателя. В этой статье мы поместили подробную информацию, как починить выключатель света. Причины поломки выключателя могут быть разнообразными, и в этой статье мы их рассмотрим.
