Какими методами можно разрядить конденсатор

Установка и зарядка

Таким образом, зачем нужен этот компонент в автомобиле, мы пояснили. Теперь перейдем к полезной теме о том, как конденсатор установить и подключить.

Установка

Сам процесс установки имеет следующие особенности:

• Конденсатор устанавливается не дальше полуметра от усилителя во избежании снижения амплитуды тока при сопротивлении соединяющих проводов;
• На конденсаторе ни в коем случае нельзя экономить и если уж решили ставить, то обязательно качественный, а не какой-нибудь китайский, чтобы был толк.

• Если электронная схема в конденсаторе, все же, отсутствует, то рекомендуется изначально подзаряжать элемент 12-вольтовой лампочкой;
• Интересно, что установить конденсатор можно в системе любой мощности, независимо от количества усилителей.

Зарядка

Что касается зарядки конденсатора(см.), то как и говорилось выше, полезно заряжать 12 В лампочкой, которая даст пользователю понять, как проходит процесс.Сам он подразумевает следующее:

• К плюсу АКБ присоединяется лампочка или резистор (лучше ламочка 12 В) на проводе;
• Другой конец провода соединяется с положительным терминалом конденсатора;
• В процессе зарядки, если на конденсаторе имеется табло со световой индикацией, то оно загорится. Значение вольтметра на конденсаторе тоже будет увеличиваться, но как только оно остановится, завершить надо и зарядку;
• Снимаем лампочку или резистор.

При установке конденсатора рекомендуется подключать его параллельно питанию усилителя(см.Как подключить к автомагнитоле усилитель: сам себе мастер). Ставить его надо, как можно ближе к усилителю мощности, по крайней мере, не дальше 60 см.Если на место ионистора поставить конденсатор, то результат будет намного эффективнее.Делается все так:

• Генератор автомобиля ремонтируется или ставится новый;
• От него прокладывается кабель на массу и плюс;
• Ставится новая АКБ;
• Все клеммы меняются или тщательно зачищаются;
• Прокладывается силовой медный кабель хорошего качества с достаточным сечением;

Схема конденсатора

Подключаем усилитель, не забываем предохранитель.

После того, как все будет проверено, можно подключать и конденсатор. Замеры на клеммах покажут те же результаты, но удивляться не стоит. Если цепь «живая» и питания хватает, то конденсатору нечего включаться и он как бы ждет своего часа.

Доказать необходимость конденсатора и в обычных автомобильных акустических системах можно, исходя из нижеприведенного:

• Замер конденсатора может долго длиться, а от этого «проснется» даже самый кислотный аккумулятор и тем самым, сумеет отдать весь свой потенциал;
• Среди так называемого эс пи элевого братства более принято использование гелеевых батарей, способных «стрелять» сотнями ампер с поразительной скоростью. Как бы ни был конденсатор восхваляем, но при такой скорости он будет «чувствовать» себя явно не у дел;
• Опять же, касательно эс пи эль, конденсатор не к месту, так как является потребителем энергии, что для эс пи эль явное зло.

Одним словом, в эс пи эль уж точно никакой конденсатор или иной накопитель не используется.

Зарядка

Процедура эта не является чем-то очень сложным .

Состояние АКБ, безусловно, особенно с наступлением холодов заслуживает более тщательного внимания, но все же, даже если он будет новым и полностью исправным, помощь конденсатора(см.Зачем нужен конденсатор для автоакустики сегодня) ему понадобится обязательно в автомобиле, где стоит мощный сабвуфер.Процедура зарядки конденсатора нужна всегда, как только АКБ снимается с машины. Кроме того, конденсатор заряжают и при первичной его установке.

Подробная и пошаговая инструкция, как это сделать, приводится здесь:

Для начала следует подготовится: найти источник постоянного тока (АКБ в данном случае), резистор (он идет в комплекте с конденсатором) или лампочку на 12 В (если резистор найти не удалось) и провода для подключения конденсатора (они должны быть такого же сечения, как и провода питания).

Далее убеждаемся, что плюсовая клемма конденсатора подключена к усилителю правильно (плюс к проводу питания усилителя).

• Предохранитель акустической системы аккуратно отключаем;
• Снимаем провод от положительной клеммы конденсатора;
• Подключаем АКБ в сеть (как это сделать, можно узнать из тематических статей);
• Берем резистор или лампочку, подключаем одним контактом к положительной клемме накопителя, а другим – к проводу питания (время зарядки определяется по мануалу, инструкции, идущей в комплекте);

Конденсатор на сабвуфер

• ставим обратно предохранитель акустической системы;
• ждем сколько нужно (не менее 2-х минут), затем резистор отключаем;
• кабель питания накопителя подключаем к положительной клемме напрямую.

Схема как зарядить конденсатор

Конденсаторные установки промышленных предприятий — Разряд конденсаторов

2.3. Разряд конденсаторов

При отключении конденсаторных установок от сети в ней остается электрический заряд, напряжение которого примерно (равно напряжению сети в момент отключения. Для быстрого снижения напряжения на зажимах отключенной от сети КУ предусматриваются специальные активные или индуктивные сопротивления, которые подключают параллельно конденсаторам. Разряд КУ необходим также для обеспечения безопасности обслуживающего персонала, так как естественный саморазряд происходит медленно. Значение разрядного сопротивления R, Ом, определяется по формуле где Uф — фазное напряжение сети, кВ; Q — мощность конденсаторной установки, квар. Схемы соединений разрядных резисторов в трехфазных КУ выполняются треугольником, открытым треугольником и звездой. Наиболее надежной схемой для установок до 1000 В следует считать соединение треугольником, так как при обрыве одной фазы будет происходить разряд по схеме открытого треугольника во всех трех фазах (рис. 2.6, а). Для КУ выше 1000 В в качестве разрядных резисторов рекомендуется применять два однофазных трансформатора напряжения, соединенных в открытый треугольник, или индуктивные резисторы (рис. 2.6, б), причем если для конденсаторов до 1000 В «Правилами устройства электроустановок» рекомендуется в целях экономии электроэнергии работа без постоянно присоединенных резисторов с автоматическим присоединением последних в момент отключения конденсаторов, то для конденсаторов выше 1000 В разрядные резисторы должны быть постоянно присоединены к конденсаторам, поэтому в цепи между резисторами и конденсаторами не должно быть каких-либо коммутационных аппаратов.

Рис. 2.6. Подключение сопротивлений для разряда КУ: а — внешнее из активных сопротивлений; б — индуктивное (трансформаторы напряжения); в — активные сопротивления, встроенные внутрь конденсатора

Рис. 2.7. Конденсатор выше 1000 В со встроенными разрядными резисторами: / — разрядные резисторы; 2— секции конденсатора

При разделении конденсаторных установок на несколько секций для многоступенчатого регулирования, например в схемах форсировки, каждая секция с отдельным выключателем должна иметь свой комплект разрядных резисторов. Для КУ, присоединенной через общий с трансформатором или электродвигателем выключатель, разрядные резисторы не требуются, так как разряд конденсаторов происходит через обмотки этих ЭП. Наилучший способ разряда конденсатора, а также надежное снижение напряжения на зажимах конденсатора при внезапных разрывах электрической цепи обеспечивают конденсаторы со встроенными разрядными резисторами (рис. 2.6, в). У конденсаторов 380 В со встроенными разрядными резисторами их устанавливают снаружи между выводами конденсатора. У конденсаторов 3—10 кВ ввиду отсутствия малогабаритных резисторов, рассчитанных на высокое напряжение, разрядный резистор устанавливают внутри верхней части бака конденсатора и подсоединяют параллельно выводам. Между собой разрядные резисторы соединены последовательно (рис. 2.7). Небольшая рассеивающая мощность этих резисторов (6—8 В-А) незначительно увеличивает потери в конденсаторе, но при этом исключается необходимость установки для разряда конденсаторов трансформаторов напряжения и другой аппаратуры.

• Назад
• Вперед

Советы и предупреждения

После того как процесс разряда завершен можно обернуть его выводы фольгой, чтобы эта радиодеталь оставалась разряженной.
Все конденсаторы со временем могут разрядиться сами через несколько дней, при условии, что они не подключены к внешним источникам питания. Но всегда лучше считать, что они находятся в заряженном состоянии и контрольная разрядка будет совсем не лишней.
Необходимо постоянно помнить, что крупные радиодетали, коммутирующие электроэнергию, очень опасны

Для работы с такими радиодеталями требуются профессиональные навыки.
При работе с электрическими устройствами всегда необходимо соблюдать меры предосторожности.

Разряжаем отверткой

Для начала нам нужна подходящая отвертка с изолирующей рукояткой. Как правило, рукоятки выполнены из резины или пластика. Оба материала способны создать безопасный барьер между рукой металлической частью отвертки.

Если нет уверенности в том, что у вас именно изолирующая отвертка, рекомендуется купить новую, на которой есть логотип с предельно допустимым напряжением.

Такие инструменты продаются в отделах электротоваров в любом хозяйственном отделе. Подойдёт как плоская, так и крестовая отвертка.

Теперь сам процесс разряда.

• Возьмите элемент одной рукой у основания, не сильно сжимая;
• На оба вывода положить отвертку;
• Будет слышен звук разряда и небольшое искрение.

Держите отвертку так, чтобы она касалась обеих ножек одновременно, только тогда процесс разряда произойдёт нормально.

Для контроля можно замкнуть выводы отверткой еще раз.

Проверить степень разрядки можно все тем же мультиметром.

Проверка мультиметром

При помощи мультиметра проверяют два параметра конденсатора: внутреннее сопротивление и емкость.

Внутреннее сопротивление (проверка на пробой и обрыв цепи)

Мультиметр переводят в режим измерения сопротивления путем установки переключателя в сектор «Ω» на верхнюю позицию — у разных моделей это 2 или 20 МОм.

Далее касаются щупами выводов конденсатора. Если тот исправен, происходит следующее:

• вначале мультиметр показывает низкое сопротивление — конденсатор заряжается подаваемым на щупы напряжением;
• по мере увеличения заряда в конденсаторе, сопротивление постепенно возрастает и в конце концов достигает очень высокой величины: на дисплее — значение свыше 2 МОм или «1» (символ бесконечности).

Иное поведение прибора свидетельствует о неисправности элемента, когда сопротивление:

1. оказалось ниже 2 МОм: конденсатор пробит (появилась проводимость в диэлектрике между обкладками);
2. сразу стало бесконечно большим: обрыв вывода.

Конденсаторы делятся на два типа: полярные и неполярные. Первые чувствительны к полярности измерений и если ее перепутать, подав на «минусовый» вывод положительный потенциал, а на «плюсовой» — отрицательный, выходят из строя. «Минусовый» вывод распознают по отметке в виде «птички» на корпусе конденсатора.

В мультиметре потенциалы распределяются так:

• порт «COM» — отрицательный: по негласному правилу сюда включают черный щуп;
• порт «V/ Ω» — положительный: принято включать красный щуп.

При измерении сопротивления неполярного конденсатора полярность можно поменять. Элемент перезаряжается и показания на мультиметре снова возрастают от малых величин до 2 МОм и более.

При наличии заведомо исправного конденсатора той же марки, состояние исследуемого проверяют методом сравнения:

• замеряют сопротивление исправного конденсатора;
• то же самое выполняют для исследуемого элемента;
• сравнивают скорость изменения показаний на мультиметре.

Для этого метода более подходит аналоговый (стрелочный) тестер: плавно отклоняющаяся стрелка четко отражает изменение сопротивления в режиме реального времени.

Конденсатор проверяется в разряженном состоянии, иначе возможна электротравма или повреждение мультиметра.

Способ разряда зависит от емкости:

• малая (низкое напряжение): закорачивают выводы отверткой;
• большая (высокое напряжение): замыкают выводы резистором сопротивлением 10 кОм.

Резистор удерживают инструментом с изолированными ручками.

Емкость

Измерение емкости возможно при наличии в мультиметре специальной функции. У таких приборов на лицевой панели имеется сектор «CX».

Конденсатор подключается двумя способами:

1. у некоторых моделей имеются разъемы для щупов с пометкой «CX»;
2. у других в сектор «CX» выведены две контактные площадки с пометками «+» и «-».

При контакте щупов или площадок с выводами конденсатора на дисплее отображается значение емкости. Полученные данные сравнивают с числовым показателем, указанным на корпусе конденсатора, после чего делают вывод о его пригодности.

Мультиметр

Переключатель должен быть установлен в секторе «CX» на позиции с ближайшим большим значением по отношению к ожидаемой емкости. Обычно в секторе имеется 5 позиций со данными от 20 нФ до 200 мкФ.

Данный способ контроля не подходит для конденсаторов емкостью менее 0,25 мкФ. Их проверяют специальным устройством — LC-метром.

При отсутствии функции определения емкости, конденсатор проверяют так:

1. Заряжают его от источника постоянного тока. Напряжение источника — примерно вдвое меньше напряжения конденсатора. Для элемента на 25 В достаточно источника на 9 – 12 В.
2. Выждав несколько секунд, чего обычно достаточно для полной зарядки, радиодеталь отключают от питания и мультиметром замеряют напряжение на ее выводах.

Измеритель настраивается следующим образом:

• черный щуп включен в порт «COM»;
• красный — в порт «V/Ω»;
• переключатель: в сектор измерения постоянного напряжения («DCV» или «V-») на позицию с ближайшим большим значением относительно ожидаемого напряжения конденсатора.

Важно успеть прочитать первые показания, поскольку напряжение постепенно будет снижаться — конденсатор разряжается через мультиметр.

Как он работает

Если разобрать конденсатор, то его устройство довольно простое. Это два электрода разделенные диэлектрическим материалом:

• воздухом;
• керамическим материалом;
• импрегнированной бумагой.

В качестве электродов выступают обкладки конденсатора. Именно в них происходит процесс накопления электрической энергии с того момента как на обкладки подается напряжение. Если напряжение не подается, то под действием электростатического притягивания, накопленная энергия сохраняется на обкладках конденсатора.

Кондёры постоянного типа разделяют на:

1. Плёночные. Состоят из трехслойной пленки по схеме электрод-диэлектрик-электрод. Плёнка сворачивается и ее помещают в корпус. Имеют широкое применение в электрических схемах приборов бытового назначения.
2. Керамические. Состоят из керамических пластинок с металлическими электродами. Чтобы их разрядить, лучше применять нагрузку с большим сопротивлением.

За единицу емкости этого элемента принято считать фарад. То есть если у кондёра емкость в 1 фараду, то он способен сгенерировать 1 вольт.

В электронике и электротехнике используются элементы, емкость которых может измеряться:

• пикофарадами;
• нанофарадами;
• микрофарадами;
• миллифарадами.

Та емкость, которая указана на корпусе элемента это номинал, который практически получить невозможно. Поэтому на конденсаторе указан процентный допуск его емкости. Это надо понимать как процентное отклонение реального значения от номинального.

Советы и предупреждения

После того как процесс разряда завершен можно обернуть его выводы фольгой, чтобы эта радиодеталь оставалась разряженной.
Все конденсаторы со временем могут разрядиться сами через несколько дней, при условии, что они не подключены к внешним источникам питания. Но всегда лучше считать, что они находятся в заряженном состоянии и контрольная разрядка будет совсем не лишней.
Необходимо постоянно помнить, что крупные радиодетали, коммутирующие электроэнергию, очень опасны

Для работы с такими радиодеталями требуются профессиональные навыки.
При работе с электрическими устройствами всегда необходимо соблюдать меры предосторожности.

Проверяем конденсатор мультиметром в режиме омметра

Для примера мы свами выполним проверку четырех конденсаторов: два полярных (диэлектрических) и два неполярных (керамических).

Но перед проверкой мы должны обязательно разрядить конденсатор, при этом достаточно замкнуть его контакты  при помощи любого металла.

Для того чтобы перейти в режим (омметра) сопротивления, мы перемещаем переключатель в группу измерения сопротивления, для того чтобы установить наличие обрыва или короткого замыкания.

Итак, первым делом проверим полярные кондиционеры (5.6 мкФ и 3.3 мкФ), установленных ранее у неработающих энергосберегающих лампочек

Разряжаем конденсаторы путем замыкания их контактов обычной отверткой. Вы можете использовать, удобный для вас, любой другой металлический предмет. Главное чтобы к нему плотно прилегали контакты. Это позволит нам получить точные показания прибора.

Следующим шагом выставляем переключатель на шкалу 2 МОм и соединяем контакты конденсатора и щупы прибора. Далее наблюдаем на дисплее быстро увиливающие параметры сопротивления.

Вы спросите меня, в чем дело и почему на дисплее мы наблюдаем «плавающие показатели» сопротивления? Это объяснить довольно просто, поскольку питание прибора (батарейка) имеет постоянное напряжение и за счет этого происходит зарядка конденсатора.

С течением времени конденсатор все больше и больше накапливает заряд (заряжается), тем самым увеличивая сопротивление. Емкость конденсатора влияет на скорость зарядки. Как только конденсатор получит полную зарядку, значение его сопротивления будет соответствовать значению бесконечности, а мультиметр на дисплее покажет «1». Это параметры рабочего конденсатора.

Нет возможности показать картинку на фотографии. Так для следующего экземпляра емкостью 5.6 мкФ,  показатели сопротивления начинаются с 200 кОм и плавно возрастают до тех пор, пока не преодолеют показатель 2 МОм. Эта процедура не занимает более -10 сек.

Для следующего конденсатора емкостью 3.3 мкФ происходит все аналогично, но время процесса занимает менее — 5 сек.

Проверить следующую пару неполярных конденсаторов можно точно также по аналогии с предыдущими конденсаторами. Соединяем щупы прибора и контакты, следим за состоянием сопротивления на дисплее прибора.

Рассмотрим первый «150nК». Вначале его сопротивление несколько снизится примерно до 900 кОм, затем следует его плавное увеличение до определенной отметки. Время процесса занимает — 30 сек.

При этом на мультиметре модели МБГО переключатель устанавливаем на шкалу 20 МОм (сопротивление приличное, очень быстро идет зарядка)

Процедура классическая, снимаем заряд при помощи замыкания контактов отверткой:

Смотрим на дисплей, отслеживая показатели сопротивления:

Делаем вывод, что в результате проверки все представленные конденсаторы исправны.

Сначала лучше проверить

Для начала этот элемент нужно обесточить. Понятно, что не надо именного его лишать источника питания. Достаточно отключить электроприбор и отсоединить вилку от розетки. Если подойти к этому вопросу кардинально, то для безопасности можно на распредщитке отключить все автоматические выключатели, отвечающие за подачу электричества в помещение.

Теперь нам нужен специальный прибор — мультиметр, чтобы узнать заряжен ли конденсатор.

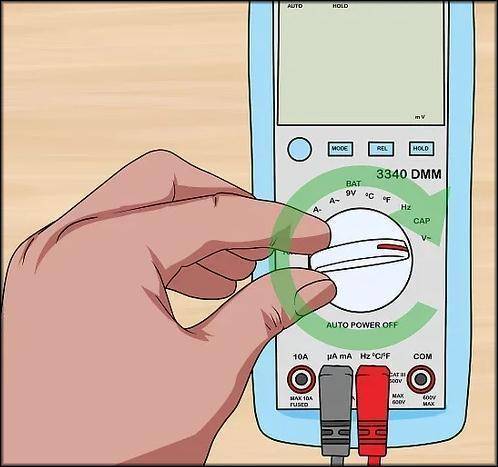

1. Выбираем режим для измерения напряжения DC (постоянного тока).

2. Ручку прибора выставляем на максимальный уровень замера напряжения.

3. Щупы мультиметра подсоединяем к контактам электронного компонента. Из него, как правило, выступают два стержня. Вот именно к ним и нужно присоединить оба щупа детектора. Прижимать нужно достаточно плотно, чтобы на дисплее прибора появились цифровые показания. Нет никакой разницы, какой щуп подводить к какому контакту. Полученное значение получится одинаковым в обоих случаях.

Нам нужно понять какое напряжение на выводах элемента. В зависимости от показаний выбирается и способ разрядки:

1. Если показания меньше 10 вольт необходимости в разрядке нет.
2. Если на дисплее замеры в пределах 10–99 вольт, разрядить можно отверткой.
3. Если значения от 100 вольт и выше рекомендуется применить разрядное устройство.

Какие бывают неисправности?

Проверить трансформатор нужно в двух случаях: когда печка плохо работает и когда вовсе не работает. Заподозрить неисправность именно этого элемента можно по следующим признакам:

• микроволновая печь непривычно громко шумит;
• еда, помещенная в камеру, не подогревается или греется незначительно;
• при работе пахнет горелой изоляцией, техника дымит.

Если появится хотя бы один из перечисленных симптомов, устройство лучше не включать — до устранения неполадки. Включение неисправной печки может привести к усугублению поломки.

Одна из самых распространенных причин выхода из строя электрооборудования — скачки в электросети. Если есть подозрение, что аппарат неисправен из-за перепадов в сети, необходим срочный ремонт. Впрочем, не исключено, что во время ремонтных работ обнаружится заводской брак.

Сначала лучше проверить

Для начала этот элемент нужно обесточить. Понятно, что не надо именного его лишать источника питания. Достаточно отключить электроприбор и отсоединить вилку от розетки. Если подойти к этому вопросу кардинально, то для безопасности можно на распредщитке отключить все автоматические выключатели, отвечающие за подачу электричества в помещение.

Теперь нам нужен специальный прибор — мультиметр, чтобы узнать заряжен ли конденсатор.

1. Выбираем режим для измерения напряжения DC (постоянного тока).

2. Ручку прибора выставляем на максимальный уровень замера напряжения.

3. Щупы мультиметра подсоединяем к контактам электронного компонента. Из него, как правило, выступают два стержня. Вот именно к ним и нужно присоединить оба щупа детектора. Прижимать нужно достаточно плотно, чтобы на дисплее прибора появились цифровые показания. Нет никакой разницы, какой щуп подводить к какому контакту. Полученное значение получится одинаковым в обоих случаях.

Нам нужно понять какое напряжение на выводах элемента. В зависимости от показаний выбирается и способ разрядки:

1. Если показания меньше 10 вольт необходимости в разрядке нет.
2. Если на дисплее замеры в пределах 10–99 вольт, разрядить можно отверткой.
3. Если значения от 100 вольт и выше рекомендуется применить разрядное устройство.

Как прозвонить мультиметром неполярный конденсатор

Чтобы проверить сопротивление диэлектрика с помощью мультиметра, необходимо перевести устройство в режим омметра. Для изготовления диэлектриков в неполярных моделях могут использоваться различные материалы и формы: стекло, керамика, бумага, воздушная прослойка. В результате этого можно достичь крайне высокого сопротивления, которое в исправных устройствах будет отображаться в виде бесконечной величины на мультиметре.  При наличии электрических пробоев, сопротивление будет находится на уровне нескольких десятков Ом.

До того момента, как прозванивать конденсаторы мультиметром, на приборе нужно выбрать специальный режим, который предусматривает максимально возможное измерение уровня сопротивления.

Для этого достаточно подвести к каждому выводу щуп тестера и посмотреть на дисплее прибора следующее:

1. Если элемент исправен, то на экране отобразится единица, свидетельствующая о том, что сопротивление выше, нежели установленный максимум.
2. Если же высвечивается определенный показатель, который ниже измерительного максимума, то это говорит про неисправность проверяемых устройств.

При этом, не стоит забывать про технику безопасности, чтобы случайно не взяться за щуп устройства и вывод конденсатора, поскольку меньшее сопротивление электрического тока у тела спровоцирует прохождение тока через него.

Сначала лучше проверить

Для начала этот элемент нужно обесточить. Понятно, что не надо именного его лишать источника питания. Достаточно отключить электроприбор и отсоединить вилку от розетки. Если подойти к этому вопросу кардинально, то для безопасности можно на распредщитке отключить все автоматические выключатели, отвечающие за подачу электричества в помещение.

Теперь нам нужен специальный прибор — мультиметр, чтобы узнать заряжен ли конденсатор.

1. Выбираем режим для измерения напряжения DC (постоянного тока).
2. Ручку прибора выставляем на максимальный уровень замера напряжения.
3. Щупы мультиметра подсоединяем к контактам электронного компонента. Из него, как правило, выступают два стержня. Вот именно к ним и нужно присоединить оба щупа детектора. Прижимать нужно достаточно плотно, чтобы на дисплее прибора появились цифровые показания. Нет никакой разницы, какой щуп подводить к какому контакту. Полученное значение получится одинаковым в обоих случаях.

Нам нужно понять какое напряжение на выводах элемента. В зависимости от показаний выбирается и способ разрядки:

1. Если показания меньше 10 вольт необходимости в разрядке нет.
2. Если на дисплее замеры в пределах 10–99 вольт, разрядить можно отверткой.
3. Если значения от 100 вольт и выше рекомендуется применить разрядное устройство.

Основные параметры для КПЕ

Существует несколько основных параметров для такого рода конденсаторов.

Один из основных — это закон изменения емкости. Данный закон определяет характер изменения емкости. Изменение этого параметра будет происходить в зависимости от угла поворота или же от линейного перемещения подвижной части пластин конденсатора по отношению к их неподвижным частям.

Еще одно из свойств — это температурная стабильность. Данный показатель напрямую зависит от конструкции самого конденсатора. Чаще всего данный показатель является положительным, а для конденсаторов с воздухом в качестве диэлектрика показатель не превышает (200:300) 10-61/град. Если говорить о конденсаторах с твердым диэлектриком, то у них это значение превышает данный показатель.
