Типы антенн
Антенна – это устройство, которое может принимать или передавать радиоволны. Типы эфирных телеантенн (то есть таких, которые принимают сигнал с вышек или ретрансляторов) можно разделить по месту расположения на:
- Внешние;
- Комнатные.
Комнатные антенны для телевизора имеет смысл использовать только при хорошем сигнале, а на даче или в отдалении от телеретрансляторов применяют внешние. Кроме места расположения, приёмники телесигнала делятся на:
- Пассивные – выполняют приём сигнала только за счёт своей формы;
- Активные – сигнал проходит через преобразователи.
Качество сигнала от пассивной телеантенны будет напрямую зависеть от её размера – чем она больше, тем лучше.
Из преимуществ можно отметить:
- Лёгкость изготовления;
- Малая затратность: возможно сделать из подручных материалов;
- Не нужно отдельное питание.
Тем не менее недостатки довольно весомые:
Неустойчивость к помехам: очень важно выбрать расположение для хорошего сигнала;
Требуется большая высота для установки, нужно использовать дополнительные укрепления;
Громоздкие, не подходят из-за габаритов для установки дома, в основном используются для наружной установки.
В активных антеннах дополнительно используются различные декодеры и усилители, которые позволяют сделать сигнал мощнее. Поэтому их преимущества следующие:
- Может использоваться в любом месте, даже с низким уровнем сигнала;
- Могут быть различных размеров и форм;
- Можно регулировать уровень усиления и подавления шумов;
- Низкое влияние на качество сигнала рельефа, погоды, различных строений.
Из минусов можно отметить:
- Сложное устройство;
- Нужен источник питания;
- Более высокая стоимость;
- Менее надёжна из-за присутствия электроники.
Радиоволны, которые передаются в эфире (среде передачи волн), имеют определённый размер и частоту. Телевизионный канал находится в диапазоне метровых и дециметровых частот:
- Метровые волны (МВ) имеют длину от 1 до 10 м и частоту от 30 до 300 МГц;
- Дециметровые волны (ДМВ) имеют длину от 0.1 до 1 м и частоту от 300 до 3000 МГц.
По частотам принимаемых сигналов телеантенны можно разделить на такие виды:
- Всеволновые. Способны принимать и аналоговый, и цифровой сигнал, но расстояние приёма невелико.
- Логопериодичекие. Могут принять волны метрового и дециметрового диапазона.
- Дециметровые. Предназначены только для коротких волн.
Всеволновые, иначе их называют частотонезависимые, устройства приёма по конструкции крайне просты, поэтому их можно сделать самому. Самые известные из них: «бабочка», из пивных банок, из двух лепестков. Чаще всего применяются на небольшом расстоянии от ретранслятора и с малым уровнем помех.
Логопериодические приёмные устройства состоят из основного стержня и поперечных перекладин с увеличивающейся длиной. В изготовлении гораздо сложнее предыдущих. Для правильной конструкции требует знания всех используемых частот, а также ориентация к ретранслятору. Зато, если расчёты конструкции сделаны правильно, антенна будет очень качественно передавать сигнал.
Дециметровые могут иметь как очень простые, так и очень сложные конструкции. Самые известные: «восьмёрка», кольцевая, рамочная.
Трансляция большинства каналов, в том числе цифровых, происходит в ДМВ-диапазоне. Конструкция таких ретрансляторов проще. Но огибание препятствий волнами такой длины хуже, а отражения и искажения играют сильную роль на качестве сигнала.
Исходя из этих особенностей, нужно разобраться, как могут быть сделаны ТВ-антенны своими силами.
Кроме типизации по приёму волн, расположению, а также наличия электронных элементов, телеантенны различаются ещё по всевозможной конструктивной реализации: волновой канал, бегущей волны, зигзагообразные, рамочные и т.п.
Пивные банки (из-под «Пепси-Колы» тоже подойдут)
Почему этот материал так популярен?
во-первых, недостающие размеры сегментов компенсируются большой площадью приема: если развернуть банку в плоскость, получится стандартный лист;
во-вторых, алюминий имеет отличную проводимость, немного не дотягивая до меди: соответственно потери на сопротивление будут минимальными;
в-третьих — аэродинамическая форма снижает парусность (что особенно важно при размещении на улице), а легкость конструкции не требует особо прочного крепления;
и, наконец, это доступное и абсолютно бесплатное сырье, к тому же лакированный алюминий прекрасно противостоит влиянию влаги.
Несмотря на относительно высокое качество приема, данная конструкция не обладает высоким коэффициентом собственного усиления. Подключение стандартного усилителя может не дать эффекта, ввиду сложности подбора коэффициентов.
Необходимые материалы:
- Две одинаковые литровые банки из-под пива, отмытые и высушенные. В крайнем случае, можно воспользоваться пол-литровыми, но при этом диапазон приема будет уменьшен.
- Антенный кабель РК-75 необходимой длины (конструкция с протяженностью проводки более 10 метров, скорее всего не обеспечит уверенный прием).
- Антенный штекер, соответствующий вашему телевизору.
- Кронштейн для закрепления из диэлектрика для закрепления банок: деревянный брусок, плечики для одежды, пластиковая труба (металлопластик не подойдет).
- Крепежные элементы: изолента, скотч, или пластиковые хомуты.
- Паяльник, стандартный припой, флюс для пайки алюминия.
- Нож, бокорезы, наждачная бумага.
Расписывать формулы расчета размеров под частоту приема нет смысла, все равно изменить размеры сегментов не удастся. Антенна из пивных банок, выполненная своими руками, неоднократно проверена в различных условиях, поэтому просто воспользуемся готовым образцом.
Разделываем антенный кабель. На одном конце будет штекер, второй конец распускаем таким образом, чтобы от центральной жилы до смотанного в жгут экрана было не менее 100 мм. Чтобы «голая» оплетка не подвергалась воздействию коррозии, ее можно упрятать в термоусадочный кембрик.
Зачищаем площадки для пайки кабеля: на верхних торцах банок. Для этого подойдет мелкая наждачная бумага.
Каждый конец провода сворачиваем в кольцо 3–5 мм диаметром, и тщательно облуживаем припоем. Затем прикручиваем полученную клемму к банке с помощью оцинкованного самореза. После чего, места соединения очищаем флюсом и пропаиваем, до нормального «прилипания» припоя.
Закрепляем банки (с точки зрения теории радиоприема, теперь это симметричные вибраторы) таким образом, чтобы между торцами с кабелем было ровно 75 мм. Это оптимальный зазор для приема аналогового и цифрового телевидения.
Важный этап: настройка изделия на оптимальный прием телесигнала. Скорее всего, вам известно направление на вышку вещательного центра. Если нет — карты «Яндекс» вам в помощь. Находите телецентр, ваш дом, и проводите виртуальную прямую. Если не хочется возиться с азимутом (без компаса это невозможно), определите ориентир направления в зоне видимости. Например, труба котельной или иной объект. Для уверенного приёма, домашняя телеантенна располагается строго перпендикулярно к вектору на вышку, и горизонтально.
Если сигнал принимается уверенно — вам повезло с первого раза. При значительном удалении от передатчика, можно поймать отраженный сигнал. Даже простая антенна, сделанная из банок, требует правильной ориентации в пространстве (хотя это и не спутниковая тарелка). В зоне неуверенного приема, всеволновая технология может неожиданно «стрельнуть» в любом направлении.
«Пивная» дециметровая антенна своими руками позволяет уверенно ловить аналоговые каналы. А как сделать антенну для цифрового ТВ? Никаких дополнительных секретов. Цифровое вещание производится в том же диапазоне. При наличии тюнера DVB-T2 вы можете настроиться на один или два мультиплекса, и принимать бесплатный комплект российских каналов на банки из-под пива.

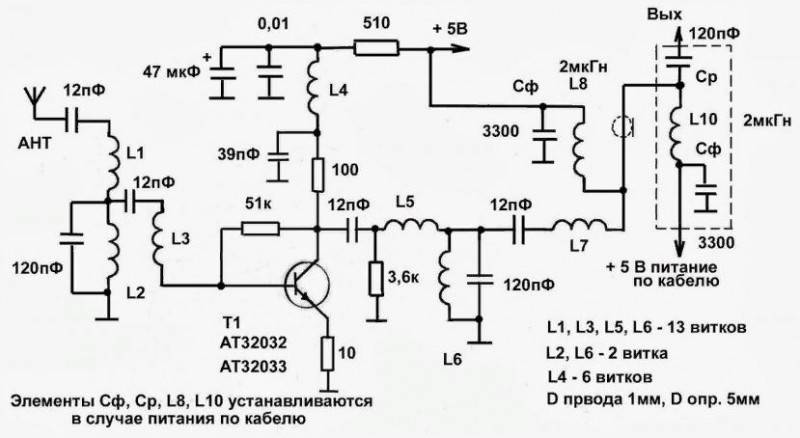

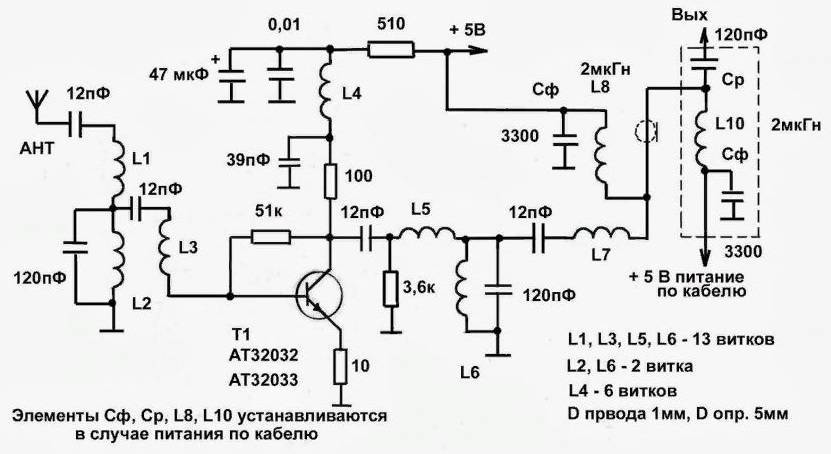

Типовая схема на иллюстрации:
Однако чтобы самому спаять и настроить подобное устройство, требуются элементарные познания в радиотехнике. Все-таки проще купить готовый прибор, тем более что на антенне вы уже сэкономили.
Из картонной коробки
Для такой конструкции картон потребуется в качестве основного материала. Из него вырезается пара прямоугольников размером 25х30 см. В дополнение потребуется приготовить:
- фольгу;
- клей;
- медную проволоку;
- болты и гайки;
- отвертку;
- нож;
- кабель со штекером.
Пошаговое создание антенны из картона следующие:
- Из фольги вырезаются 2 прямоугольника, аналогичных картону (25х30) и плотно склеиваются с основанием.
- Остатки клея удаляются, все зазоры или выступы нужно убирать для улучшения сигнала.
- Готовые прямоугольники являются активной частью для приема, потребуется просто подключить кабель.
- Ножом вырезать места под болты на смежных углах картона.
- К разным отверстиям вставляется внутренняя и внешняя часть.
- Контакты закрепить гайкой к болту.
На этом оборудование считается готовым, но важно точно рассчитать расстояние между фольгированным картоном. Кабель включается в ТВ и прямоугольники двигаются с сохранением параллели смежных частей друг к другу
Как только дистанция определена, элементы крепятся к каркасу. Для этого подойдут смежные углы. В результате антенна готова к эксплуатации. Детали изготовления с пошаговым руководством можно видеть на видео
Данный вариант подходит только в качестве комнатного оборудования, поскольку фольга теряет качества при воздействии внешних факторов.
Простая антенна для Wi-Fi из металлической банки
Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки. Если ставить самодельную антенну будете на улице, найдите банку с пластиковой крышкой (как на фото). Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.
Так выглядит снаружи баночная антенна для Wi-Fi
Кроме банки и кабеля потребуется еще:
- радиочастотный соединитель RF-N;
- кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
- кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.
Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.
Размеры и сборка
При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.
Как сделать антенну для Wi-Fi своими руками
D — диаметрНижняя граница затуханияВерхняя граница затуханияLg1/4 Lg3/4 Lg
73 мм | 2407.236 | 3144.522 | 752.281 | 188.070 | 564.211 |
74 мм | 2374.706 | 3102.028 | 534.688 | 133.672 | 401.016 |
75 мм | 2343.043 | 3060.668 | 440.231 | 110.057 | 330.173 |
76 мм | 2312.214 | 3020.396 | 384.708 | 96.177 | 288.531 |
77 мм | 2282.185 | 2981.170 | 347.276 | 86.819 | 260.457 |
78 мм | 2252.926 | 2942.950 | 319.958 | 79.989 | 239.968 |
79 мм | 2224.408 | 2905.697 | 298.955 | 74.738 | 224.216 |
80 мм | 2196.603 | 2869.376 | 282.204 | 070.551 | 211.653 |
81 мм | 2169.485 | 2833.952 | 268.471 | 67.117 | 201.353 |
82 мм | 2143.027 | 2799.391 | 256.972 | 64.243 | 192.729 |
83 мм | 2117.208 | 2765.664 | 247.178 | 61.794 | 185.383 |
84 мм | 2092.003 | 2732.739 | 238.719 | 59.679 | 179.039 |
85 мм | 2067.391 | 2700.589 | 231.329 | 57.832 | 173.497 |
86 мм | 2043.352 | 2669.187 | 224.810 | 56.202 | 168.607 |
87 мм | 2019.865 | 2638.507 | 219.010 | 54.752 | 164.258 |
88 мм | 1996.912 | 2608.524 | 213.813 | 53.453 | 160.360 |
89 мм | 1974.475 | 2579.214 | 209.126 | 52.281 | 156.845 |
90 мм | 1952.536 | 2550.556 | 204.876 | 51.219 | 153.657 |
91 мм | 1931.080 | 2522.528 | 201.002 | 50.250 | 150.751 |
92 мм | 1910.090 | 2495.110 | 197.456 | 49.364 | 148.092 |
93 мм | 1889.551 | 2468.280 | 194.196 | 48.549 | 145.647 |
94 мм | 1869.449 | 2442.022 | 191.188 | 47.797 | 143.391 |
95 мм | 1849.771 | 2416.317 | 188.405 | 47.101 | 141.304 |
96 мм | 1830.502 | 2391.147 | 185.821 | 46.455 | 139.365 |
97 мм | 1811.631 | 2366.496 | 183.415 | 45.853 | 137.561 |
98 мм | 1793.145 | 2342.348 | 181.169 | 45.292 | 135.877 |
99 мм | 1775.033 | 2318.688 | 179.068 | 44.767 | 134.301 |
Порядок действий такой:
- Срезаем верхнюю часть банки, тщательно моем, высушиваем.
- На боковине отмечаем точку, в которой надо установить излучатель. Ее надо накернить. Берем что-то с острым наконечником (подойдет сверло большого диаметра, например), ставим точно в эту точку, наносим по сверлу удар. Он не должен быть сильным, чтобы не помялась банка. Но и не слишком слабым — должен остаться след.Этапы изготовления Wi-Fi антенны
- Понадобиться набор сверл — начинать сверлить надо с маленького размера, постепенно увеличивая до 12-16 мм — по размерам приобретенного RF соединителя.
- Напильником или наждачной бумагой обрабатываем края.
- К RF соединителю надо припаять медный или латунный провод заданной длины — 30,5 мм. Для нормального качества пайки конец провода обрабатываем наждачной бумагой до появления чистого металла (без оксидной пленки). Удобнее паять, зажав соединитель в тисках, выставив вывод вертикально вверх. Нагреваем обработанный конец провода паяльником, припаиваем к выходу RF соединителя. Надо следить чтобы излучатель был строго вертикален.Готовая она выглядит так
- Устанавливаем соединитель в подготовленное место в банке, затягиваем прижимным болтом.
- К обратной стороне соединителя припаиваем кабель.
- Wi-Fi антенна своими руками готова.
Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.
Принцип работы антенны для цифрового телевидения
Независимо от типа сигнала (аналоговый или цифровой), его передачу обеспечивают телевизионные вышки. Телеантенна соответствующей мощности гарантирует качественный приём. Чтобы настроить цифровое телевидение, потребуется антенна синусоидальной формы. Позаботьтесь о максимальном рабочем диапазоне частоты. Этот показатель измеряется в МГц. V-напряжение появляется, когда электромагнитные волны проникают сквозь принимающие лучи антенного устройства. Разные волны имеют особый потенциал, который отмечается характерным символом. Под влиянием наведенного напряжения формируется электроток, сосредоточенный внутри запертого приёмного контура. Он имеет R-сопротивление. Постепенно сила электротока нарастает. Микросхема телевизора обеспечивает обработку волн, трансформируя их в изображение, которое транслируется на экране. Звук подаётся через динамики.
Антенна для цифрового ТВ своими руками бывает как комнатной, так и наружной. Главное, чтобы она была дециметровой. Понятно, что комнатная антенна на даче, то есть в зоне плохого приёма сигнала, не обеспечит настройку всех каналов. Этот вариант в большей степени подходит пользователям, проживающим неподалёку от ретрансляторов.
Антенна Туркина: простая конструкция дальнего приема для DVB T2 своими руками
Первоначально работа приемника этой электрической схемы была разработана и практически опробована радиолюбителем Туркиным.
Ее описание можно найти в статье журнала Радио №11 за 2000 год.
Затем инженер Поляков посредством компьютерной программы MMANA ее доработал и опубликовал статью в том же Радио. Смотрите выпуск №1 за 2002 г. Схема усовершенствованной конструкции представлена на картинке ниже.
На диэлектрической штанге за счет строго определенных расстояний в пространстве зоны трансляции цифрового ТВ сигнала расположены металлические кольца вибраторов. Их роль:
- D1-D3 — пассивные элементы;
- V1, V2 — активная часть, собранная схемой двойного швейцарского квадрата;
- R — функция экрана от помех.
Все размеры вибраторов и расстояния между ними привязаны к длине принимаемой волны. Можете их считать по показанным на картинке формулам.
Однако предлагаю более легкий способ: онлайн калькулятор расчета антенны Туркина. Вводите в него свое значение частоты канала, выраженное в мегагерцах, и сразу получайте все размеры в миллиметрах.
Частота канала, МГц: Расчитать
Для частоты 626 МГц я получил такие величины.
По ним и собрана моя антенна Туркина.
Ее сборку начинал с подготовки основания для вибраторов. Взял обычную сосновую рейку, провел на ней линию расположения колец, разметил все основания для центров отверстий.
Высверлил их тонким сверлом ручной дрели, чтобы выдержать достаточную точность расстояний.
Для каждого кольца вибратора откусил необходимую длину проволоки из меди сечением 2,5 квадратных миллиметра.
Согнул их кольцами и залудил концы для обеспечения надежной пайки.

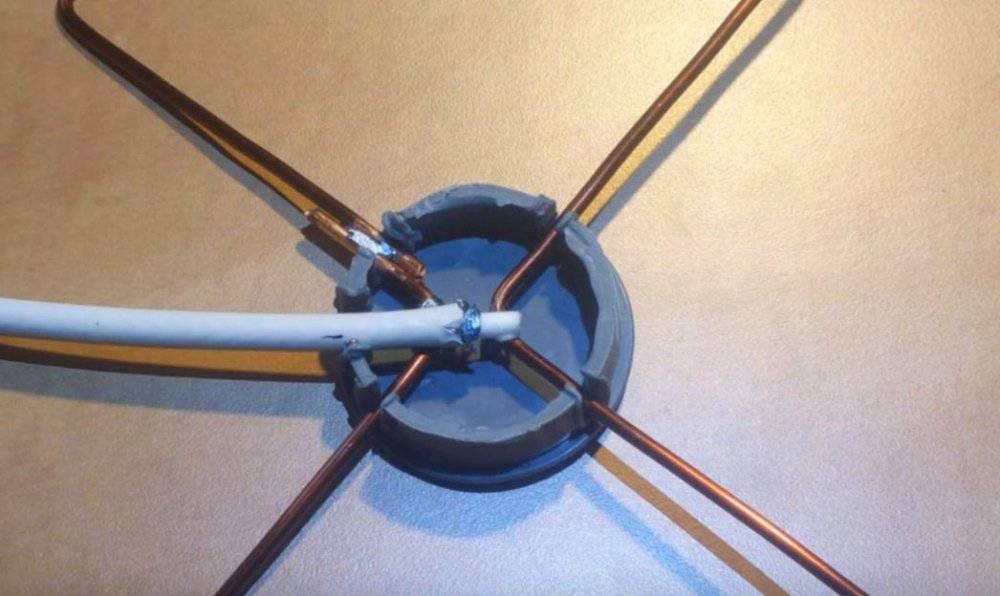

Вставил кольца в отверстия. Спаял заранее залуженные концы, собрал схему крепления вибраторов.
Они, при виде сзади, сразу образовали концентрические окружности с четко выраженной осью, которую необходимо направлять на передатчик.
Мне осталось к активным выводам швейцарского двойного квадрата припаять антенный коаксиальный кабель.
Обращаю внимание на способ монтажа фидера. Выводы колец, образующих швейцарский двойной квадрат, подключаются встречно по диагонали, а не параллельно.. Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова
Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения
Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова. Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения.
На место подключения кабеля я надел ферритовое кольцо для согласования волновых сопротивлений кабеля и антенны.
Его магнитная проницаемость должна укладываться в пределы 400-600. Я свое не проверял. Оно просто подошло.
Антенна сразу заработала прямо из комнаты. Правда, расстояние до передатчика на даче всего 40 километров. На большем удалении не проверял.
Для горизонтальной поляризации сигнала антенна Туркина разворачивается от указанного на фото положения на 90 градусов. Тогда ее кабель сразу отвесно свешивается вниз от центра кругов, а не сбоку.
Вот такие 4 схемы антенны для цифрового телевидения своими руками можно собрать без излишних затрат материальных средств и времени. Видите сами, что их конструкции довольно просты.
Все четыре протестированные схемы у меня заработали сразу без подключения каких-либо усилителей.
Я считаю, что для жителей сельской местности, проживающих в зоне уверенного приема цифровых сигналов, лучше всего подходит антенна Харченко.
При плотной застройке жилых зданий в городе рекомендую проверить рамочную антенну из кабеля или провода. Она хорошо борется с помехами, которыми насыщен эфир от бытового оборудования.
Тех, кому потребуется ловить сигнал, ослабленный дальним расстоянием, лучше всего сразу собирать антенну Туркина-Полякова. Ее технические характеристики практически ничем не уступают ни волновому каналу, ни логопериодическим изделиям.
Как видите, в статье я постарался обойтись без технических терминов. Коэффициенты усиления и стоячей волны, диаграмму направленности и другие характеристики не приводил. Эти параметры можно обсудить в разделе комментариев.
Есть вопросы? Задавайте, обсудим, выберем наиболее доступный и приемлемый результат для вашего случая.
Простые антенны
Если возникла срочная необходимость соорудить антенну DVB T2, а список подручных материалов ограничен, можно самостоятельно собрать элементарное устройство.
«Жестяная» (баночная) антенна
Собирается просто и быстро. Для хорошего приема необходим качественный сигнал без преград. Наибольший эффект может быть получен в пригородных зонах и маленьких городах.
Для изготовления необходимы:
- банки из под пива – 2 шт.;
- отвертка, болты, саморезы;
- штекер, кабель;
- проволока из меди (небольшой кусок);
- скотч или изоляционная лента;
- палки деревянные – 2 шт.
Для антенны необходимо изготовить из дерева каркас крестообразной формы. Затем выполняем следующие действия:
- Делаем отверстия под болтики посередине дна банок.
- Снимаем кабельную изоляцию, не затрагивая внешний контур, равную по длине трем баночкам + еще 20 см.
- Протягиваем кабель через одно отверстие к другому, установив банки горлышками параллельно. Закрепляем кабель на конце с помощью болта или самореза.
- Закрепляем между банками и проволокой кабель из отверстия и его оголенную часть.
- Фиксируем скотчем банки или изоляционной лентой (достаточного одного витка) к каркасной планке, расположенной горизонтально.
- Присоединяем штекер.
Теперь определяем необходимый интервал между баночками. Подключаем штекер и двигаем их по планке до получения устойчивого сигнала. Как правило, наибольший эффект достигается при расстоянии 7 см одной баночки от другой. После этого прочно крепим их к контуру.
Если антенна используется на улице, необходимо укрыть ее полиэтиленом или сделать пластиковую рамку. Крепить устройство можно на крючке. Если на выходе из отверстия останется более 2 см голого кабеля, лишний участок обмотайте изоляционной лентой.
Как сделать простую антенну из банок, показано в этом видео:
Watch this video on YouTube
«Петля»
Активной частью служит ТВ-кабель. Делается эта антенна так:
- Отсоединяем кабель от неисправной антенны.
- Зачищаем конец.
- Отмеряем 0,4 м, убираем изоляцию на 20 мм, старясь не причинить вреда внешнему контуру.

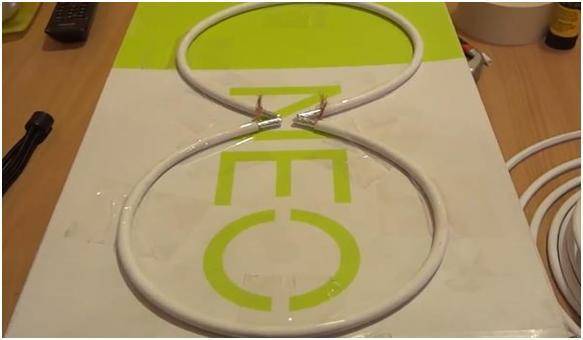

- Оголенный участок и отрезок, который зачистили, параллельно крепко скрепляем проволокой.
В итоге должен получиться круг (диаметр чуть больше 0,15 м) из кабеля в качестве приемника. После этого по центру напротив стороны точки скрепления отмеряем 40 мм и убираем изоляцию. Теперь антенну можно использовать.
Недостаток устройства – его шумность, так как кабельный конец открытый. Но для временного использования такая антенна сгодится.
Как сделать простую антенну-петлю из кабеля, показано в видео ниже:
Watch this video on YouTube
Антенна из коробки
Исходным материалом для изготовления устройства является коробка из картона. Из нее вырезаем 2 прямоугольника 0,25х0,3 м. Также необходимо приготовить:
- ТВ-кабель со штекером;
- болты, гайки (по 2 шт.);
- отвертку, лезвие для бритвы;
- проволоку (лучше медную);
- пищевую бумагу или фольгу;
- клей (подойдет канцелярский).
Вырезаем из пищевой бумаги 2 квадрата (периметр должен быть, как у заготовок из картона). Крепко приклеиваем их к картонной заготовке. Остатки клея убираем.
Сделанные квадраты станут принимающей частью антенны.
Теперь подключаем кабель. Лезвием делаем отверстия под болты – на углах квадратов (смежные стороны). Затем проводим внутренний контур к одному из отверстий, а внешний контур (металлический кожух) – к другому. Крепим контакты болтами.
Находим устойчивый прием, подсоединив кабель к ТВ. Двигаем квадратами при сохранении параллельности смежных сторон. Найдя необходимое расстояние, крепим квадраты к каркасу.
Смотрите видео, где пошагово показано, как сделать такую антенну:
Watch this video on YouTube
Петля из антенного кабеля
Простейшей из самодельных телеантенн является петлевая. Для ее изготовления не нужно ничего, кроме самого кабеля (желательно с медным сердечником), ножа, плоскогубцев и F-штекера, который нужен, чтобы подключиться к телевизору.
Если же вкратце, то она делается так:
- Возьмите отрезок коаксиального кабеля (лучше всего имеющего медный центральный провод) длиной около полутора метров.
- На одном его конце снимается изоляция с центральной жилы и экрана.
- Через 22 см обнажается центральная жила.
- Еще через 22 см снимается изоляция с экрана.
- В последнем разрезе центральная жила и обнаженная оплетка обматываются вокруг экранирующей оболочки так, чтобы сформировалось кольцо.
- На другой конец кабеля надевается штекер.
Преимущества:
Простота изготовления. Зная, где надрезать и что замыкать, изготовить ее можно за 5 минут.
Недостатки:
Годится в качестве комнатной в условиях мощного сигнала, но не более. Подключать усилитель к ней бессмысленно, хотя некоторые и пытаются (в частности, производители фабричных кольцевых рамочных телеантенн, построенных на этом же принципе).
Петлю можно усовершенствовать, использовав вместо кольца спираль из кабеля заранее рассчитанного радиуса, улучшив качество сборки (заодно и уменьшив потери), рассчитав согласование. Однако единственным преимуществом этого типа является то, что оно самое примитивное. Проще только ловить на зачищенный коаксиальный кабель или кусок проволоки, вставленный в центральное гнездо антенного штекера на телевизоре.
