Диммер для лампы накаливания: устройство и самостоятельное изготовление

Печатная плата и детали сборки

В отрицательной полуволне происходит симметричный процесс, — чтобы понять его правильно целиком и полностью, нужно понаблюдать за динамическим изменением скважности импульсов в зависимости от положения ручки регулятора.
Смотрите: Как устроен и работает симмистор. При плохом теплоотводе и перегреве светодиодов лампа может потускнеть значительно раньше, чем перегореть.
Пошаговая сборка: Наносим на плату схему соединения

Применяется для упрощения монтажной схемы. Ещё штрих.
Когда на него поступает прямое напряжение, он открывается, в случае обратного напряжения — закрывается. Устройство диммера Подключение диммера Схема включения диммера до невозможности простая — проще не придумаешь. Иначе говоря, диммером можно регулировать яркость лампы. КМОП серии более высоковольтные.
Но такой вариант принесет пользу только при использовании ламп накаливания. И для этого он должен быть не менее ом. Да не пугайтесь вы, мы не будем ломать и разбирать саму лампу, весь фокус будет снаружи.

Навигация по записям


Короче, чем С2 больше, тем лучше. Диммер, устанавливаемый перед драйвером питания светодиодов на дистанционном управлении с инфракрасным управлением. Большая мощность не понадобится, ведь подобные паяльники применяют уже для работы с радиаторами и металлами.

Избыточное напряжение из которого попадает на динистор и симистор. Симистор нередко сравнивают с дверью для электричества, причем в которую можно входить в обе стороны. Речь идёт не об откровенном Китае за смешную цену, но о лампах средней ценовой категории, которые, кстати, при плохом тепловом режиме тоже горят как свечки. Проверять работоспособность диммера лучше всего на лампе накаливания мощностью Вт.

В необходимых местах просверливаем отверстия, чтобы поместить в них выводы всех элементов. Как сделать диммер своими руками из доступных деталей, описано в этой статье. Ну, и мини-лампы, разумеется, с мини цоколем. Симистор нередко сравнивают с дверью для электричества, причем в которую можно входить в обе стороны. Перед началом работы приобретаем припой, канифоль, кусачки, паяльник, соединительные проводки.
Симисторный регулятор мощности.Принцип работы схемы.

https://youtube.com/watch?v=MAH_cO__Np0

Что такое диммер и зачем он нужен?

Диммер – электронный прибор, способный регулировать мощность, за счёт регулирования напряжения, поступающего к нагрузке. Мощность зависит от напряжения и тока в нагрузке. Это значит, что если уменьшить одну из составляющих уменьшиться и мощность. Напряжение и ток связаны законом Ома, а значит уменьшить мощность вашего прибора (яркость светильника) можно, увеличив общее сопротивление нагрузки. То есть использовать балластные резисторы, дроссели или конденсаторы.

Балластные гасители мощности – преобразуют лишнюю энергию в тепло и имеют низкий КПД. Чтобы регулировать мощность прибора, в нашем случае яркость лампочки, нужно другое устройство – диммер.

Светодиодные лампы, регулируемые диммером, подойдут для работы с любым регулятором. Но есть некоторые нюансы в отличии типа регулировки напряжения. Это определяется схемотехникой диммера, различия будут подробно описаны в следующих разделах статьи. От типа диммера зависит насколько хорошо будут регулироваться LED.

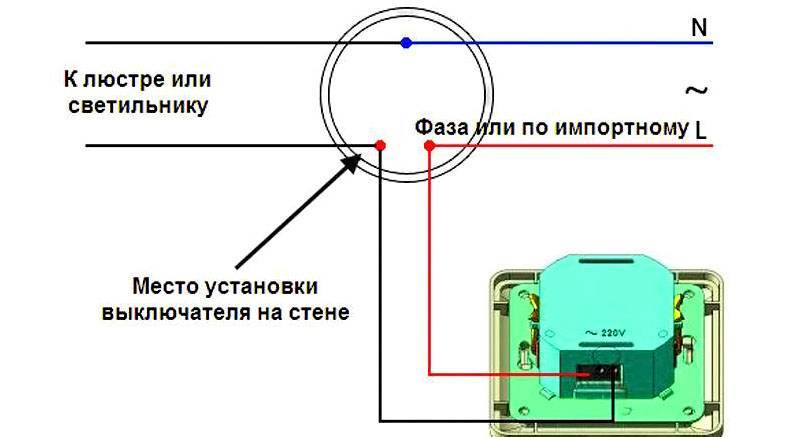

Схема подключения диммера для светодиодных ламп

Подключить светорегулятор вместо обычного выключателя не составляет особой проблемы, и выполнить установку может любой человек более-менее знакомый с электричеством и умеющий держать отвертку. К тому же пошаговая инструкция облегчит задачу. Рассмотрим подключение диммера фирмы Легранд.

Схема подключение светорегулятора в электроцепь

Фото процессаОписание этапов
Для начала необходимо обесточить сеть, предварительно определив при помощи индикатора фазовый провод, разобрать диммер и освободить подрозетник.
На корпусе видим три разъема:

  1. Фаза.
  2. На нагрузку.
  3. B – для подключения дополнительных выключателей.
Значительно облегчает задачу прилагаемая к диммеру схема подключения.
Отпускаем зажимные винты и вставляем провода в разъемы в соответствии с распиновкой. В данном случае белый провод у нас фаза, а синий уходит на нагрузку.  Хорошо зажать винты (главное не переусердствовать), тем самым обеспечивая надежный контакт.
Вставляем диммер в подрозетник и фиксируем его в коробке при помощи двух саморезов.
Устанавливаем декоративную рамку и клавиши. Клавиши устанавливаем в соответствии с инструкцией (широкая включает и выключает свет, а более узкая отвечает за регулировку яркости освещения).
Проверяем работу светорегулятора и, если все в порядке, наслаждаемся плодами своего труда.

На видео показан пример установки светорегулятора:

Watch this video on YouTube

Разновидности устройств

Состав и качество элементной базы влияет на характеристики диммеров. В зависимости от этого параметра выделяют:

Реостатные – дешевый вариант с низким КПД, высоким уровнем нагрева и потребностью в системе охлаждения. Это неэффективные экземпляры для дома, выпуск которых прекращен.

Электронные с использованием симисторов, транзисторов и тиристоров – недорогой вариант, который, однако, создает помехи работе чувствительных приборов.

Автотрансформаторные – дорогие и качественные аналоги. Но при этом они достаточно массивны.

В зависимости от способа установки выделяют:

  • модульные, которые ставятся в щитке и могут использоваться с лампами накаливания и галогенками при наличии понижающего трансформатора;
  • конструкции на шнуре для регулирования света от осветительных приборов с лампочками накаливания;
  • монтирующиеся в монтажную ячейку и допускающие подключение дополнительно сетодиодных и галогенных ламп
  • моноблочный – ставится вместо выключателя или в аналогичную коробку.

Моноблоки имеют разные способы управления потоком. Это могут быть поворотные, нажимные, поворотно-нажимные и сенсорные модели. Они присоединяются в разрыв цепи фазного типа, как это показано на фото подключения диммера. Совместимость с типами ламп может быть разной и указывается на корпусе устройств.

Принцип работы диммера для светодиодных ламп

Механизмы для регулировки мощности функционируют по типу реостата. Изменение величины напряжения либо параметра тока производится в результате смены сопротивления. Простые по конструкции вариаторные устройства оборудуются поворотным регулятором, а также двумя контактными элементами. Они используются для регулировки параметра интенсивности лампочек накаливания и галогенных источников освещения.

Когда эти устройства появились в продаже, в качестве диммеров применялись реостаты.

На смену им пришли полупроводниковые регуляторы, в частности:

  • симистр;
  • динистор.

Устройства, оборудованные симисторами, функционируют по принципу применения системы широтно-импульсной модуляции. Данные системы нашли применение в оборудовании для изменения интенсивности осветительного потока диодных ламп. Это возможно благодаря смене ширины сигнала и параметра напряжения. Управление опцией выполняется посредством ШИМ-генератора.

Что касается функций устройств на 12в или 220в, то они определяются конструктивными особенностями регуляторов. Простые механизмы, которые можно сделать своими руками, могут использоваться только для изменения величины интенсивности света. Более современные модели, оснащенные схемами, характеризуются расширенным функционалом.

Ростислав Михайлов подробно рассказал о принципе действия регуляторов мощности для диодных элементов освещения.

Они используются для:

  1. Тонкой настройки осветительных приборов.
  2. Автоматического отключения целых групп осветительных устройств в указанное потребителем время, что позволяет сэкономить электричество.
  3. Увеличения ресурса эксплуатации источников освещения.
  4. Обеспечения безопасности помещения. Это достигается благодаря созданию эффекта присутствия хозяев. Речь идет о функции, когда активация и отключение осветительных устройств происходит в конкретное время, настроенное потребителем. При необходимости можно отрегулировать параметр яркости лампочек.
  5. Удаленного управления группами осветительных приборов. Для этого может применяться пульт, хлопки, голосовые команды либо специальные приложения для телефонов.

Управление лампой из двух мест

Нередко при модернизации объекта возникает желание сделать управление освещением из двух мест. Два проходных выключателя решают задачу включения/выключения, но как быть с плавной регулировкой яркости? Для реализации этой задумки существуют так называемые проходные диммеры. Схема их включения несколько сложнее обычной, но она легко реализуема без привлечения профессионалов:

Схема управления лампой из двух мест при помощи проходных светорегуляторов

Возможно, возникнет ситуация, когда в распоряжении есть проходные диммеры, но нужен обычный. В этом случае совсем необязательно бежать в магазин и тратиться на новую покупку:

Схема использования проходного диммера в качестве обычного

В чем различия диммеров?

Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?

Диммеры различаются по следующим критериям:

  • По типу монтажа;
  • по исполнению и способу управления;
  • по способу регулирования.

Давайте разберемся по подробнее с каждым из них.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

  • Поворотным;
  • поворотно-нажимного типа;
  • кнопочным;
  • сенсорным;

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

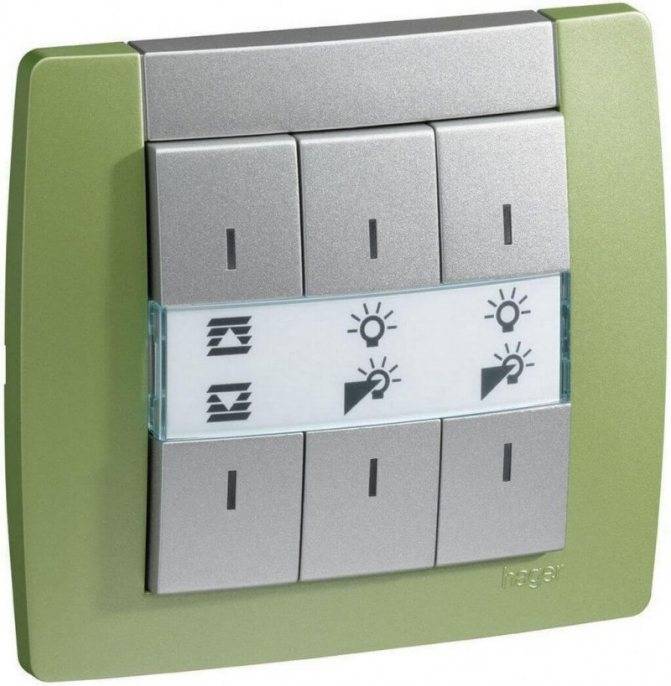

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

Поворотный

Правильный подбор и установка регулятора значительно увеличат срок его службы. Поворотный вариант исполнения имеет вращающуюся ручку, которая при установке в крайнее левое положение отключает освещение. Постепенный поворот ручки вправо увеличивает яркость лампы.

Клавишный

Основные компоненты вариатора: триак, узел формирования импульса, диак (динистор). Клавишный вариант исполнения внешним видом очень напоминает обычные двухклавишные выключатели. Посредством клавиш осуществляется включение и отключение осветительного прибора, а также регулируется мощность освещения.

Поворотно-нажимной

Дополнительные части вариатора: резисторы и конденсаторы. Поворотно — нажимной вариант исполнения имеет принцип действия, аналогичный поворотному устройству, но для включения системы освещения требуется немного «утапливать» ручку.

Схема подключения проходного диммера

Данный диммер используется в одной связке с проходными выключателями. Проходная схема широко применяется в спальне.

Выключатель ставят на входе в комнату, а диммер монтируют возле кровати. Зашел — включил свет, лег в постель — отрегулировал нужную яркость или создал полумрак для просмотра ТВ. Перед сном, не вставая с кровати выключил.

На корпусах проходных диммеров обычно нарисованы стрелочки, направленные в разные стороны.

Всего там может быть 4 клеммы. Клемма «Х» расположенная справа, обычно никак не задействована в схеме и может быть использована как дополнительный зажим. Ничего на нее подключать не нужно.

Если вам попался такой диммер, но вы вовсе не хотите его применять как проходной, тогда фазу питания следует заводить в разъем со стрелкой направленной внутрь.

На обычном диммере с двумя стрелками смотрящими во внутрь, можете выбирать любой контакт. На работоспособности устройства это не скажется.

Для монтажа проходного диммера потребуются те же самые материалы, только кабель должен быть обязательно 3-х жильным. Этапы работ практически повторяются.

1 Монтаж кабеля от эл.щитка до распредкоробки.

2 Прокладка трехжильного кабеля от коробки до места установки диммера.

Концы подписывайте как:

Lсвет — фаза уходящая на светильник

L1 и L2 — связь с проходным выключателем

3Монтаж кабеля от распаечной коробки до места установки проходного переключателя.

Используется трехжильный кабель с маркировкой — L, L1, L2.

4Монтаж кабеля до самого светильника.

В итоге в одной распаечной коробке у вас окажется сразу 12 жил. Запутаться в них очень легко, поэтому никогда не ленитесь подписывать провода.

Соединение начинайте с нулевых и жил заземления. Их перепутать трудно.

Далее разбиваете по своим группам (по 2 провода) оставшиеся жилы, и соединяете их между собой.

В конце концов у вас должна получиться следующая схема или цепочка:

фаза пришла в распредкоробку

ушла с нее на проходной выключатель+вернулась обратно

ушла на проходной димммер

вернулась обратно и поступила на светильник через Lсвет

При этом питание диммера и выключателя связаны между собой через проводники L1 и L2. За счет чего, люстра будет управляться из двух мест.

Проверяете правильность собранной схемы и производите подключение самого диммера.

Жилы от проходного выключателя L1 и L2 заводите в клеммы 1 и 2 (или в зажимы со стрелочками). На корпусе ищите значок объединяющий их.

На зажим «диммируемая нагрузка» подключаете фазу Lсвет, уходящую на светильник.

Фиксируете светорегулятор в монтажной коробке и ставите накладную рамку. Осталось подключить проходной выключатель.

Ищите на нем общую клемму и подаете на нее фазу, приходящую с распредкоробки.

Два оставшихся конца L1 и L2 подсоединяете в любой последовательности.

После проверки работоспособности схемы, монтируете переключатель в стену и производите отделочные работы.

Если вдруг свет не загорелся, не забывайте, что подобные механизмы имеют встроенные предохранители. Зачастую даже два (один запасной).

Проверьте мультиметром их целостность и при необходимости замените.

Кстати, вместо второго проходного выключателя, никто не запрещает вам использовать второй диммер. Схема соединения такой сборки:

Удовольствие конечно не дешевое, но иногда себя оправдывает.

Схема и принцип её работы

Практически все современные симисторные диммеры бытового назначения имеют общую элементную базу. Все остальные детали схемы выполняют дополнительные функции: осуществляют индикацию, способствуют стабильной работе на пониженном напряжении, делают регулировку более плавной и так далее.

Принцип действия симисторного регулятора рассмотрим на примере наиболее распространённой схемы диммера на 220 вольт, представленной на рисунке. Основной элемент схемы – симистор VS1. Он пропускает ток в обоих направлениях при появлении на управляющем электроде отпирающего импульса. Силовые электроды VS1 подключаются последовательно с нагрузкой. Поэтому ток нагрузки равен току симистора. В цепи управления силовым ключом расположен динистор VS2, открытое и закрытое состояние которого зависит от величины напряжения на его электродах. Элементы R1, R2 и С1 участвуют в цепи заряда конденсатора С1. Диод VD1 и светодиод LED образуют цепь индикатора включенного состояния. При включении диммера симистор закрыт и ток нагрузки не протекает. В момент появления очередной положительной или отрицательной полуволны сетевого напряжения через резисторы R1 и R2 начинает протекать ток. Конденсатор С1 заряжается со скоростью, которая определяется сопротивлением указанных резисторов. Ввиду того что напряжение на конденсаторе не может измениться мгновенно, образуется некоторый фазовый сдвиг между напряжением в сети и на С1. При достижении на конденсаторе напряжения равного напряжению срабатывания динистора (32В), последний открывается, что приводит к появлению импульса на управляющем электроде VS1 и его отпиранию. Через нагрузку протекает ток. Симистор находится в открытом состоянии до окончания полуволны (смены полярности) сетевого напряжения. Затем процесс повторяется.

За счёт изменения сопротивления R2 происходит увеличение (уменьшение) фазового сдвига. Чем больше сопротивление, тем дольше будет заряжаться конденсатор и тем меньше будет время открытого состояния симистора. Другими словами, вращение ручки регулятора приводит к изменению мощности в нагрузке.

Виды диммеров и особенности конструкций

Диммер или, другим словами, светорегулятор позволяет с одной точки устанавливать различные режимы освещения. В отличие от двухклавишного выключателя, который может осуществлять до 3 позиций интенсивности, это приспособление плавно меняет яркость одного или нескольких источников света от самой слабой до максимальной.

Чтобы правильно его установить, необходимо разобраться в конструкции. Но здесь возникает сложность, касающаяся различных видов. В продаже имеются устройства с разным способом управления.

Наиболее известным является поворотный механизм, но кроме него можно наткнуться и на кнопочный, электронный, дистанционный и даже акустический.

Подобно выключателю, регулятор света простейшей конструкции подключается к двухжильному проводу в разрыв силовой цепи.

Формой корпуса он напоминает стандартную электроустановку – розетку или выключатель – поэтому может монтироваться как в подрозетник, так и просто в свободную стенную нишу. Фиксация происходит за счет упругой металлической лапки-распорки или двух лапок, а контакты также стандартны.

Первый контакт предназначен для входящей фазы, идущей от распредкоробки, второй – для выходящей жилы нагрузки, которая направляется к источнику освещения. В качестве осветительных приборов может выступать настольная лампа, торшер, люстра, бра или группа точечных светильников.

Кнопочный регулятор напоминает обычный выключатель: коротким нажатием на клавиши можно включить/выключить лампу. Однако если клавишу удерживать 1-2 секунды, то интенсивность освещения плавно изменится.

Популярные диммеры для ламп на 220В

При выборе регуляторных устройств рекомендуется отдать предпочтение проверенным брендам.

Роман Ростовчанин рассказал о популярных производителях регуляторов освещения для светодиодов.

Makel

В линейке турецкого изготовителя диммеров имеется несколько разновидностей устройств:

  • сенсорного типа;
  • механического типа.

Также можно приобрести регуляторы Макел, имеющие функцию удаленного управления, которая осуществляется с помощью инфракрасного порта. В продаже регуляторы представлены в разных цветовых вариациях, устройства могут иметь различный уровень мощности.

Комфорт в использовании достигается благодаря простоте устройства, а также возможностью плавной регулировки освещения. Все товары Макел сертифицированы и соответствуют стандартам электробезопасности и качества.

Schneider Electric

Шнайдер Электрик — проверенный французский бренд, занимающийся выпуском электротехнических устройств. Диммеры этого производителя представлены на рынке в нескольких линейках. Регуляторы напряжения Schneider Electric характеризуются элегантностью дизайна и изготовляются в разных цветовых вариациях. Производитель при выпуске использует высококачественные комплектующие, что обеспечивает увеличенный ресурс службы механизмов.

Диммеры Шнайдер Электрик обладают специальной защитой от:

  • скачков напряжения;
  • перегрева;
  • а также коротких замыканий.

Такие регуляторы просты в плане установки и использования, отзывы потребителей показывают, что они одни из самых надежных. Линейка Шнайдер Электрик включает в себя как бюджетные регуляторы, так и эксклюзивные варианты. Продукты этого бренда обладают стандартами качества и отвечают международным требованиям.

Legrand

Регуляторы Legrand Valena выпускаются во Франции.

Продукты бренда характеризуются:

  • повышенным качеством;
  • простотой установки;
  • а также надежностью.

Диммеры Легранд обладают оригинальным дизайном и работают практически без сбоев. Продукты этого производителя соответствуют международным требованиям. При производстве регуляторов напряжения применяются последние технологии, в продажу устройства поступают в трех цветовых вариациях.

Стоимость продуктов Легранд значительно выше, чем устройств российского или китайского производства. Но их функциональность и качество также на высоком уровне.

Иван Пилипчук продемонстрировал работу регуляторов освещения для диодных лампочек Легранд.

https://youtube.com/watch?v=jVfx0sAAA-Q

АВВ

Продукты производителя АВВ зарекомендовали себя с положительной стороны благодаря высокому качеству работы и повышенному ресурсу эксплуатации. В продаже можно найти регуляторы разных типов как с дистанционным управлением, так и механические.

Производитель выпускает диммеры в разных цветовых решениях. Продукты АВВ можно разделить между собой на регуляторы премиум класса, а также бюджетные варианты. Последние будут более дешевыми, но и их функционал будет ниже.

Выбор готового устройства

При выборе свое внимание необходимо обратить на то, чтобы мощность нагрузки соответствовала той мощности, которую может обеспечить устройство в дальнейшем. Например, если вы решили подключить люстру с тремя лампами, тогда устройство должно обеспечивать мощность в 400-500 Вт

Светорегулятор с пультом

Ко второму критерию можно отнести выбор типа управления:

  • С поворотной ручкой – это самое простое и доступное устройство.
  • С клавишным управлением. Устройство предусматривает возможность электронного управления.
  • С сенсорным управлением.
  • С дистанционным управлением и специальным пультом.
  • С голосовым управлением.

Это наиболее популярные типы диммеров, которые можно встретить на современном рынке. Чем сложнее будет конструкция устройства, тем выше его цена. Поэтому выбирать определенное устройство следует в зависимости от своих финансовых возможностей.
