Как сделать контроллер для ветрогенератора своими руками: устройство, принцип работы, схема сборки

Нюансы применения ветрогенераторов

В настоящее время ветряные турбины используются в различных сферах народного хозяйства. Промышленные модели разной мощности применяются нефтегазовыми, телекоммуникационными компаниями, буровыми и геолого-разведочными станциями, производственными объектами и государственными учреждениями.

Ветряк может использоваться в качестве дополнительного источника энергии в больницах и других учреждениях, чтобы обеспечить непрерывную подачу электроэнергии в аварийных ситуациях

Особо следует отметить важность применения ветряных установок для оперативного восстановления нарушенного электричества при катаклизмах и стихийных бедствиях. С этой целью ветрогенераторы часто применяются подразделениями МЧС. Бытовые ветротурбины прекрасно подходят для организации освещения и отопления коттеджных поселков и частных домов, а также для хозяйственных целей на фермах

Бытовые ветротурбины прекрасно подходят для организации освещения и отопления коттеджных поселков и частных домов, а также для хозяйственных целей на фермах.

При этом следует учесть некоторые моменты:

  • Устройства до 1 кВт могут дать достаточное количество электроэнергии лишь в ветряных местах. Обычно выработанной ими энергии хватает лишь на светодиодное освещение и питание мелких электронных приборов.
  • Чтобы полностью обеспечить электричеством дачу (загородный домик) понадобится ветряной генератор мощностью свыше 1 кВт. Такого показателя достаточно для питания осветительных приборов, а также компьютера и телевизора, однако его мощности недостаточно, чтобы снабдить электричеством круглосуточно работающий современный холодильник.
  • Для обеспечения энергией коттеджа понадобится ветряк мощностью 3-5 кВт, однако даже такого показателя не хватит для отопления домов. Чтобы воспользоваться подобной функцией необходим мощный вариант, начиная от 10 кВт.

При выборе модели следует учесть, что показатель мощности, указанный на устройстве, достигается лишь при максимальной скорости ветра. Так, установка в 300В будет вырабатывать указанное количество энергии лишь при скорости потоков воздуха в 10-12 м/с.

Желающим соорудить ветрогенератор собственными руками мы предлагаем следующую статью, в которой детально изложена полезная информация.

Необходимые материалы

В качестве основы агрегата можно использовать автомобильную ступицу с тормозными дисками.

  • Солнечная батарея своими руками — пошаговая инструкция как изготовить и провести монтаж солнечной батареи в домашних условиях (фото и видео-инструкция)

  • Как подобрать солнечную электростанцию: готовые решения, принцип работы, как выбрать и установить своими руками (фото + видео-инструкция)
  • Солнечные коллекторы для отопления дома: преимущества, недостатки, мифы, правда и отзывы владельцев (130 фото + видео)

В случае применения б/у ступицы, произведите ее обслуживание. Необходимо выполнить разборку, убрать следы коррозии и загрязнения, нанести смазку на подшипники.

Виды ветряных электростанций

По типу потребителей различают автономные ветрогенераторы и установки сетевого назначения. Первые осуществляют энергоснабжение удалённых от центральных электрических сетей потребителей.

Вторые – могут насчитывать несколько десятков/сотен ветряков, которые образуют единую систему и отдают энергию в общую сеть. Мощность автономных агрегатов редко превышает 75 кВт, в то время как мощность сетевых установок стартует с отметки 100 кВт.

В зависимости от типа конструкции различают ветряные генераторы:

  • с вертикальной осью вращения;
  • с горизонтальной осью вращения.

Эти устройства используются для разных условий эксплуатации, но чаще всего встречаются модели с горизонтальной осью. Они работают как обычные флюгеры и имеют схожее строение. Ось ротора вращается параллельно земной поверхности.

Такие агрегаты отличаются высокими показателями КПД (около 40%), простой регулировкой мощности и более доступной ценой, но также характеризуются высоким уровнем создаваемого шума и вибраций. Помимо этого, их необходимо ориентировать на направление ветра.

Для монтажа ветряка с горизонтальным расположением ротора нужно примерно 120 м свободного пространства и мачта высотой не меньше 8 м

Ветряные генераторы с вертикальной осью вращения имеют более компактную конструкцию, они менее восприимчивы к воздействию факторов окружающей среды.

В устройствах этого типа турбина расположена перпендикулярно по отношению к плоскости Земли. Подобные конструкции запускаются даже от слабого ветра и не зависят от направления движения воздушных потоков.

Низкий уровень создаваемого шума (до 30 дБ) даёт возможность устанавливать вертикальные ветротурбины на крышах зданий

Однако есть и существенный минус – КПД таких генераторов составляет всего 15%. Кроме того, они стоят дороже, чем модели с горизонтальной осью вращения.

Модели ветрогенераторов различаются между собой не только расположением вращательной оси, но и:

  • количеством лопастей – бывают ветряки с двумя и тремя лопастями, встречаются и многолопастные модификации;
  • материалами изготовления функциональных деталей – с парусными и жёсткими лопастями;
  • шагом винта – регулируемый или фиксированный.

Вращение многолопастных стационарных ветряков начинается даже при слабом ветре, а вот для работы двух- и трёхлопастных устройств нужен более сильный ветер. В то же время каждая дополнительная лопасть в конструкции создаёт большее сопротивление колеса, в результате чего становится сложнее достигнуть стандартных рабочих оборотов генератора.

В зависимости от материала изготовления лопастей для ветроустановки, могут возникнуть определённые сложности в работе. Парусные элементы проще в изготовлении, поэтому и стоят дешевле.

Но если необходимо обеспечить надёжное функционирование ветротурбины для автономного электроснабжения, стоит отдавать предпочтение конструкциям с жёсткими лопастями, изготовленными из металла или армированного стеклопластика.

Что касается шага винта, то здесь также не всё так просто. Изменяемый шаг позволяет заметно расширить диапазон эффективных скоростей для работы ветряной станции и это большой плюс. Но в то же время такой механизм снижает общую надёжность стационарной установки и значительно утяжеляет ветроколесо, усложняя эксплуатацию агрегата.

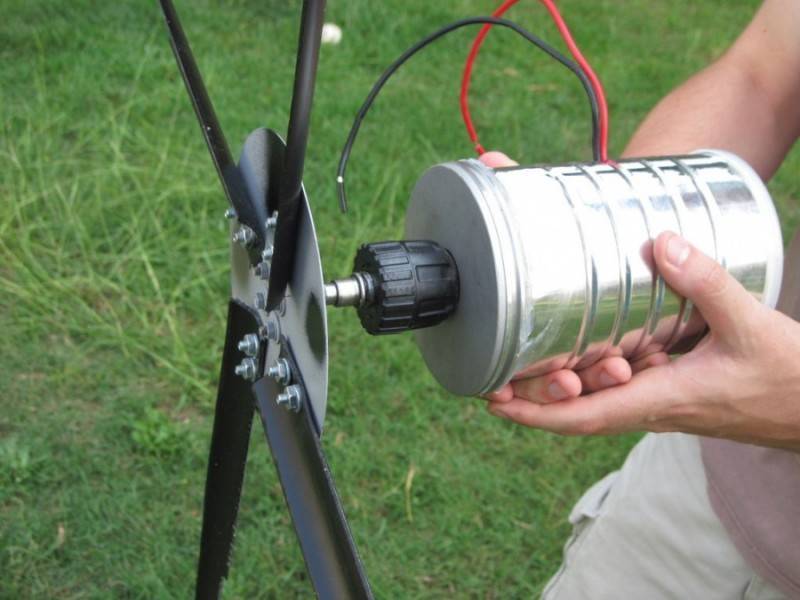

Фото ветрогенераторов своими руками

Также рекомендуем просмотреть:

  • Полировка фар своими руками
  • Строительные леса своими руками
  • Точилка для ножей своими руками
  • Антенный усилитель
  • Восстановление аккумулятора
  • Мини паяльник
  • Как сделать электрогитару
  • Оплетка на руль
  • Фонарик своими руками
  • Как заточить нож для мясорубки
  • Электрогенератор своими руками
  • Солнечная батарея своими руками
  • Течет смеситель
  • Как выкрутить сломанный болт
  • Зарядное устройство своими руками
  • Схема металлоискателя
  • Станок для сверления
  • Нарезка пластиковых бутылок
  • Аквариум в стене
  • Врезка в трубу
  • Стеллаж в гараж своими руками
  • Симисторный регулятор мощности
  • Фильтр низких частот
  • Вечный фонарик
  • Нож из напильника
  • Усилитель звука своими руками
  • Трос в оплетке
  • Пескоструйный аппарат своими руками
  • Генератор дыма
  • Акустический выключатель
  • Воскотопка своими руками
  • Туристический топор
  • Стельки с подогревом
  • Паяльная паста
  • Полка для инструмента
  • Пресс из домкрата
  • Золото из радиодеталей
  • Штанга своими руками
  • Как установить розетку
  • Ночник своими руками
  • Аудио передатчик
  • Датчик влажности почвы
  • Счетчик Гейгера
  • Древесный уголь
  • Wi-Fi антенна
  • Электровелосипед своими руками
  • Ремонт смесителя
  • Индукционное отопление
  • Стол из эпоксидной смолы
  • Трещина на лобовом стекле
  • Эпоксидная смола
  • Как поменять кран под давлением
  • Кристаллы в домашних условиях

Помогите проекту, поделитесь в соцсетях

Как сделать ветрогенератор своими руками

Чтобы смонтировать это устройство в домашних условиях вам потребуется:

  • Доскональные знания электрика;
  • Источник питания. Это может быть генератор переменного тока или асинхронный двигатель.
  • Надежное место для установки аппарата. Так как вес отдельных бытовых агрегатов может достигать от 200 до 800 кг.
  • Ниодимовые магниты. Этот класс магнитов обладает большей производительностью;

Различные виды форм. В нашем случае более подходят прямоугольные или круглые

  • Провода подходящего сечения;
  • Материалы для монтажа рамы и непосредственно ветряка.

Как уже описывалось выше, существуют множество вариантов конструкций. От габаритов и способа соединения узлов зависит шумовой фон, создаваемый агрегатом. Если вы не хотите неприятностей с соседями, обсудите этот вопрос заранее, так как отдельные агрегаты работают достаточно шумно, например, как собранный своими руками ветряной генератор в следующем видео.

После проведения всех предварительных мероприятий вам потребуется подобрать подходящий вашим потребностям источник питания. При ограниченных финансовых возможностях возможны два бюджетных варианта:

  • Автомобильный генератор;
  • Асинхронный двигатель со стиральной машины.

У каждого варианта есть свои положительные и отрицательные стороны.

Вариант ветрогенератора из стиральной машины своими руками

Для увеличения мощности двигатель модернизируют, заменяя ферритовые магниты на ниодимовые. Следует отметить, что установка магнитов довольно трудоемкий процесс, требующий определенных навыков.

Пример расположения ниодимовых магнитов в двигателе от стиральной машины

В целях экономии времени и нервов, более простой вариант – это покупка готового ротора подходящего размера.Рационально применять такой двигатель в устройстве с небольшими габаритами.

Изготовление ветрогенератора своими руками из автомобильного генератора

Этот вариант также нуждается в доработке, так как стандартный образец работает при 5000 – 6000 оборотах в минуту. В модернизацию входят:

Прибор укомплектовывается ниодимовыми магнитами. Они устанавливаются в строгом порядке, то есть полюса чередуются. Для удобства из плотного картона вырезается шаблон;

Шаблон расположения магнитов

  • Перематывается обмотка статора. Количество витков увеличивается, следовательно, сечение провода уменьшается.
  • В стандартной комплектации нет магнитов, поэтому центральный вал нужно выполнить из немагнитного материала, например, из титана.

Но даже при соблюдении всех требований для оптимального напряжения, ротор должен вращаться от 500 раз в минуту.

Общие отрицательные характеристики:

  • Оба варианта недолговечны, требуют ежегодного ремонта или замены;
  • Вырабатываемой мощности не хватит на полноценное энергоснабжение;
  • Нуждаются в существенной доработке.

Если уж вы обладаете нужными знаниями и примерно знаете, как сделать ветрогенератор на 220В своими руками более рационально будет смонтировать агрегат большей мощности.

Один из многочисленных аварийных случаев

Схемы и способы подключения

Хотя ветроустановка может работать и автономно, значительно лучшего результата удается достичь при помощи комбинированных схем, предусматривающих сочетание ветрового устройства с солнечными батареями, централизованной электросетью, дизельными или газовыми источниками энергии.

Автономная работа. В этом случае ставится единичная установка, при помощи которой улавливается и накапливается ветровая энергия, которая затем преобразуется в необходимый потребителям электрический ток.

На схеме продемонстрирован наиболее простой способ применения ветрогенератора, который целесообразно использовать в регионах, где постоянно дуют сильные ветра

Совмещение ветрогенератора с солнечными панелями. Комбинированный вариант считается надежным и эффективным способом электроснабжения. В случае отсутствия ветра аккумулятор работает от солнечных панелей, а в пасмурную погоду и в течение ночи зарядка происходит от ветровой установки.

Идеальный вариант для частного дома или хозяйства, расположенного вдали централизованной электросети. Такая комбинированная схема позволяет использовать два вида возобновляемой энергии

Комбинированная работа ветрогенератора и электросети. Ветротурбину можно совмещать с элетрокоммуникациями.

Подобная схема типична для промышленных и коммерческих устройств. Подключение к электрокоммуникациям предусматривают также некоторые модели бытовых ветрогенераторов

При избытке произведенного электричества оно поступает в централизованную сеть, а при его недостатке имеется возможность воспользоваться электрическим током из общей энергосистемы.

Особенности изделия

Создавать ветряк своими руками выгодно. Достаточно узнать, что заводские изделия мощностью не больше 5 кВт стоят до 220000 р., как становится ясно, насколько лучше использовать доступные материалы и сделать их самостоятельно, ведь благодаря этому удастся сэкономить немало средств.

Магазинные модели часто недоступны большинству граждан. Чтобы окупить затраты на покупку такого устройства, требуется от 10 до 12 лет, хотя отдельные виды устройств и отбивают эти расходы чуть раньше. Сделав ветрогенератор 2 кВт своими руками, можно получить далеко не самую совершенную конструкцию, но в случае поломки ее удастся легко отремонтировать самостоятельно. Миниатюрный ветряк малой мощности способен собрать без проблем любой человек, который умеет обращаться с инструментами.

Агрегат аксиального типа

Так как рынок насытился неодимовыми магнитами, стоимость этих изделий значительно снизилась. В результате можно на их основе собрать эффективный ветряк. Основой аксиального генератора станет ступица с тормозными дисками от машины. Перед началом работ ее необходимо очистить, проверить и смазать подшипники, а также покрасить.

Установка магнитов

Всего потребуется около 20 магнитов размера 20х8 мм. При желании можно использовать и большее количество этих изделий. Однако в такой ситуации следует руководствоваться двумя правилами:

  • Если генератор будет однофазный, то число магнитов должно соответствовать количеству полюсов.
  • Для трехфазного устройства следует придерживаться соотношения полюсов и катушек соответственно 2/3 или 4/3.

Магниты просто наклеиваются на диски ротора, но при этом их полюса должны чередоваться. Чтобы все сделать правильно, стоит предварительно изготовить шаблон-шпаргалку. Предпочтение следует отдать магнитам прямоугольной формы, так как при работе они создают магнитное поле по всей длине. Также следует отметить, что противостоящие магниты должны иметь разные полюса.

Выбор типа генератора

При сравнении одно- и трехфазного устройства, предпочтительнее выглядит второе. Одним из основных недостатков однофазного генератора являются вибрации, возникающие при работе. Причина их появления кроется в разнице амплитуд тока, так как его отдача происходит неравномерно. Благодаря компенсации фаз в трехфазной модели, поддерживается постоянная мощность.

Кроме этого отдача однофазного устройства примерно на 50% меньше. На этом преимущества 3-фазного генератора не заканчиваются. Так как при его работе не возникает вибрация, то шумовые показатели всей ветряной установки будут существенно ниже. При этом не стоит забывать и об увеличении срока эксплуатации, если выбор пал на трехфазную модель генератора.

Изготовление катушек

В создаваемом ветряке процесс зарядки батареи должен стартовать при частоте вращения ротора в 100−150 об/мин. Таким образом, общее число витков на всех катушках находится в диапазоне 1000−1200.Если эти цифры разделить на количество используемых катушек, то можно рассчитать число витков на каждой из них.

Следует помнить, что благодаря увеличению количества полюсов можно повысить мощность всей установки при работе на низких оборотах. На характеристики самодельного генератора серьезное влияние оказывает не только количество магнитов, но и их толщина. Общую мощность генератора можно рассчитать опытным путем. Для этого после изготовления одной катушки ее следует прокрутить в устройстве и измерить напряжение на определенном количестве оборотов без нагрузки.

Дальнейшие расчеты достаточно просты. Можно предположить, что при сопротивлении в 3 Ом на 150 об/мин на выходе получилось 27 В. Если из этого значения вычесть номинальное напряжение аккумулятора (в этом случае 12 В), получится 15 вольт. Для определения силы тока полученный результат (15 В) необходимо разделить на сопротивление катушки (3 Ом), что дает 5 ампер. Катушки необходимо между собой закрепить неподвижно, а выведенные наружу концы фаз соединяются треугольником или звездой. После сборки генератора его стоит проверить на работоспособность.

Финальный этап сборки

Высота мачты в среднем должна составлять от 6 до 12 метров, а ее основание стоит забетонировать. Ветряк монтируется на верхней части мачты и для упрощения ремонтных работ стоит предусмотреть механизм ее подъема и спуска, который будет приводиться в движение с помощью ручной лебедки.

Для изготовления пропеллера отлично подойдет труба из ПВХ с диаметром в 160 мм. Выбор формы лопастей осуществляется опытным путем, а основной задачей на этом этапе является усиление крутящего момента при работе на низких оборотах. Чтобы уберечь винт от сильных порывов ветра, его стоит оснастить складным хвостом.

Средние цены

Как правило контроллер для ветровой установки изготавливается компанией, производящей ветровые генераторы и поставляется комплектно с прочим оборудование. Однако, по ряду причин, иногда появляется потребность приобрести данный прибор отдельно от основного комплекта. В этом случае необходимо выбрать устройство в соответствии с техническими характеристиками системы и бренда производителя, который является предпочтительнее для каждого индивидуального пользователя.

На рынке данного оборудования представлены следующие, наиболее популярные модели:

Технические характеристики:

  • Мощность — 0.2 кВт;
  • Максимальная входная мощность – 0,3 кВт;
  • Напряжение постоянного тока – 12,0 В;
  • Технология – PWM;
  • Назначение – универсальное (ветрогенератор/солнечная батарея).

Стоимость устройства – от 9000,00 рублей.

  • Мощность — 0.4 кВт;
  • Максимальная входная мощность – 0,6 кВт;
  • Напряжение постоянного тока – 12,0 В;
  • Технология – PWM;
  • Назначение – универсальное (ветрогенератор/солнечная батарея).

Стоимость устройства – от 12000,00 рублей.

  • Мощность — 1.0 кВт;
  • Максимальная входная мощность – 2,0 кВт;
  • Напряжение постоянного тока – 24,0 В;
  • Технология – PWM;
  • Назначение – универсальное (ветрогенератор/солнечная батарея).

Стоимость устройства – от 22000,00 рублей.

«Exmork ZKJ-B 1.5 KW-48 Vdc», производство Россия.

  • Мощность — 1.5 кВт;
  • Максимальная входная мощность – 2,0 кВт;
  • Напряжение постоянного тока – 48,0 В;
  • Технология – PWM;
  • Внешний блок – ТЭНы;
  • Температура эксплуатации — -30,0 — +65,0 ℃;
  • Габаритные размеры – 430х340х220 мм;
  • Габаритные размеры внешнего блока ТЭНов – 360х330х200 мм;
  • Вес контроллера – 9,0 кг;
  • Вес блока внешних ТЭНов – 5,0 кг.

Стоимость устройства – от 27000,00 рублей.

«Exmork ZKJ-B 2KW-24 Vdc», производство Россия.

  • Мощность — 2.0 кВт;
  • Максимальная входная мощность – 2,5 кВт;
  • Напряжение постоянного тока – 24,0 В;
  • Технология – PWM;
  • Внешний блок – ТЭНы;
  • Температура эксплуатации — -30,0 — +40,0 ℃;
  • Габаритные размеры – 590х490х315 мм;
  • Габаритные размеры внешнего блока ТЭНов – 490х460х310 мм;
  • Вес контроллера – 23,0 кг;
  • Вес блока внешних ТЭНов – 15,5 кг.

Стоимость устройства – от 46000,00 рублей.

«Exmork ZKJ-B 5KW-48Vdc», производство Россия.

  • Мощность — 5.0 кВт;
  • Максимальная входная мощность – 5,5 кВт;
  • Напряжение постоянного тока – 48,0 В;
  • Технология – PWM;
  • Внешний блок – ТЭНы;
  • Температура эксплуатации — -30,0 — +40,0 ℃;
  • Габаритные размеры – 590х490х315 мм;
  • Габаритные размеры внешнего блока ТЭНов – 490х460х310 мм;
  • Вес контроллера – 43,0 кг;
  • Вес блока внешних ТЭНов – 17,0 кг.

Стоимость устройства – от 89000,00 рублей.

Инструкция по изготовлению

Ветряк можно изготавливать даже из пластиковых бутылок. Он будет крутиться под действием ветра, издавая при этом шум. Возможных схем обустройства таких изделий существует много. Ось вращения допустимо располагать в них вертикально или горизонтально. Эти устройства используются в основном для борьбы с вредителями на приусадебном участке.

Самодельный ветрогенератор похож на бутылочный ветряк по конструкции, но размеры его больше, и он отличается более основательной конструкцией.

Сборка генератора

Для сборки ветряной электростанции обязательно потребуется генератор. В его корпус необходимо поставить магниты, которые будут обеспечивать электроэнергию в обмотках. Такой тип устройства имеют отдельные виды электродвигателей, к примеру, которые установлены в шуруповёртах. Но изготовить из шуруповерта генератор не удастся. Он не обеспечит необходимой мощности. Его хватит разве что на подпитку небольшой светодиодной лампы.

Из автомобильного генератора ветряную электростанцию тоже вряд ли получится сделать. Объясняется это тем, что в данном случае применяется обмотка возбуждения, получающая питание от аккумулятора, почему он и не подходит для этих целей. Следует подбирать самовозбуждающийся генератор оптимальной мощности либо купить готовую модель. Эксперты рекомендуют приобретать его в готовом виде, т. к. это устройство обеспечит высокий КПД, но никто не мешает сделать его своими руками. Предельная мощность у него будет находится на уровне 3,5 кВт.

Что потребуется взять:

  1. Статор. Для него используется 2 металлических листа, разрезанных на круги диаметром 500 мм. На каждый кусок наклеивают 12 неодимовых магнитов с диаметром 50 мм. Фиксируют их, несколько отступив от краев изделий, обязательно с чередованием полюсов. То же самое делают со второй окружностью, но полюсы ставят со сдвигом.
  2. Ротор. Конструкция включает в себя 9 катушек, которые наматываются медной проволокой диаметром 3 мм. Необходимо проделать по 70 витков во всех катушках. Чтобы разместить их, следует обустраивать немагнитную основу.
  3. Ось. Проделывают её в середине ротора. Надо отцентровать конструкцию, иначе она рассыплется под воздействием ветра.

Ставят ротор и статор и на дистанции 2 мм. Обмотки объединяют таким образом, чтобы получился 1-фазный источник переменного тока.

Создание лопастей

В ветреную погоду из готового устройства можно добывать 3,5 кВт мощности. При средней интенсивности воздушного потока этот показатель составляет не более 2 кВт. Устройство бесшумное, если сравнивать с моделями на электродвигателе.

Следует подумать о месте монтажа лопастей. В рассматриваемом примере изготавливается простая модификация ветрогенератора горизонтального типа с тремя лопастями. Можно попробовать изготовить вертикальной вариант, но КПД у него будет пониженным. В среднем он составит 0,3. Единственным преимуществом такой конструкции будет возможность работы при любом направлении ветра. Простые лопасти изготавливаются с помощью таких материалов:

  1. Древесина. Ее недостатком является появление трещин через некоторое время после запуска.
  2. Полипропилен. Идеальный вариант для генераторов небольшой мощности.
  3. Металл. Считается долговечным и надежным материалом, из которого можно изготавливать любые по размеру лопасти. Лучше всего подходит в данном случае дюралюминий.

Одно дело — изготовить своими руками лопасти для ветрогенератора, и совсем другое — обеспечить сбалансированность конструкции. Если все нюансы не будут учтены, сильный ветер без особого труда разрушит мачту. Как только лопасти будут изготовлены, вместе с ротором их устанавливают на монтажную площадку, где будет закреплена хвостовая часть.

Как правильно подключить ветрогенератор?

Прежде, чем начинать рассмотрение правил подключения, надо определиться с составом комплекта. Ветрогенератор представляет собой целую систему оборудования, из которого вращающийся ветряк — только преобразователь энергии ветра во вращательное движение, заставляющее функционировать генератор.

Дальше напряжение подается на контроллер сигнала. Это прибор, следящий за состоянием аккумуляторных батарей. Если они загружены полностью, контроллер переключает их с режима зарядки на режим потребления, параллельно включая балластное сопротивление (потребитель) для снятия лишнего заряда.

Напряжение с аккумуляторов идет на инвертор, который преобразует постоянный ток аккумуляторов в стандартные 220 В, 50 Гц, которые питают бытовую технику, освещение и прочие приборы потребления.

Основные схемы

Возможны различные схемы подключения ветрогенератора. Основная коммутация остается неизменной, варианты касаются только присутствия дополнительного источника энергии. Различают:

  • питание только от ветроустановки
  • ветрогенератор работает в паре с сетевым электричеством. При разряде аккумуляторов происходит переключение на сетевые ресурсы, после зарядки батарей установка вновь переключается на обеспечение потребителей
  • подключение параллельно с бензогенератором. Разряд батарей инициирует запуск бензогенератора, затем обратное подключение ветряка
  • параллельное подключение с солнечными батареями. Один из наиболее часто встречающихся комплектов. Используются солнечные батареи, работающие параллельно с ветряком и, по необходимости, берущие на себя основное обеспечение потребителей
  • на Западе излишки выработанной энергии сбрасываются в сеть, за что владелец ветряка получает некоторую плату. В России такого оборудования пока не имеется, поэтому излишки попросту утилизируются с помощью балластных сопротивлений.

Сетевая схема подключения

Сетевая схема представлена в двух вариантах:

  • сетевая схема без аккумуляторов. Выработанная энергия отдается в сеть, а потребители питаются из нее. Владелец платит только за разницу между выработанной и потребленной энергией. В России такой вариант не реализован
  • сетевая схема с аккумуляторами. В данном случае подключение к сети используется только при разряде аккумуляторов, т.е. сетевые ресурсы используются как гарантия.

Такая схема подключения имеет свои достоинства и недостатки, но для того, чтобы она была действительно выгодной, надо, чтобы выработанной энергии хватало на обеспечение большого количества потребителей, а оборудование стоило довольно дешево. В противном случае проще постоянно пользоваться сетевой энергией, а ветряк держать на случай внезапных перебоев. Так будет надежнее, проще и появится возможность увеличить срок службы ветрогенератора.

Разновидности и модификации вертикальных ветряков

Ортогональный ветрогенератор оборудован несколькими лопастями, расположенными на определенном расстоянии параллельно оси вращения. Эти ветряки известны также под названием ротора Дарье. Данные агрегаты зарекомендовали себя, как наиболее эффективные и функциональные.

Вращение лопастей обеспечивается их крылообразной формой, создающей необходимую подъемную силу. Однако, нормальная работоспособность устройства требует приложения значительных усилий, поэтому производительность генератора можно увеличить путем установки дополнительных статических экранов. В качестве недостатков следует отметить излишний шум, высокие динамические нагрузки (вибрация), которые нередко приводят к преждевременному износу опорных узлов и выходу из строя подшипников.

Существуют ветроустановки с ротором Савониуса, наиболее подходящие для бытовых условий. Ветровое колесо состоит из нескольких полуцилиндров, вращающихся непрерывно вокруг своей оси. Вращение осуществляется всегда в одну и ту же сторону и не зависит от направления ветра.

Минусом таких установок является раскачивание конструкции под действием ветра. За счет этого в оси создается напряжение и подшипник вращения ротора выходит из строя. Кроме того, вращение не может начаться самостоятельно, если в ветрогенераторе установлено всего две или три лопасти. В связи с этим, на оси рекомендуется закреплять два ротора под углом 90 градусов относительно друг друга.

Вертикальный многолопастный ветрогенератор относится к наиболее функциональным устройствам этого модельного ряда. Он обладает высокой производительностью при незначительной нагрузке на несущие элементы.

Внутренняя часть конструкции состоит из дополнительных статичных лопастей, размещенных в один ряд. Они сжимают воздушный поток и регулируют его направление, увеличивая, тем самым, эффективность работы ротора. Основным недостатком считается высокая цена в связи с большим количеством деталей и элементов.

Сборка роторного генератора

Разберем пошаговую инструкцию, как сделать ветрогенератор самой простой конструкции:

Возьмите металлическую емкость в форме цилиндра (можно применить ведро или кастрюлю). Маркером разделите заготовку на 4 одинаковых участка. Вырежьте по выполненной разметке лопасти.

На дне и шкиве разметьте и выполните отверстия под болты. Отверстия должны располагаться симметрично. Немного отогните лопасти, исходя из направления вращения.

Зафиксируйте заготовку с лопастями на шкиве резьбовыми соединениями. Закрепите генератор на мачте, воспользовавшись хомутами или другими крепежными элементами.

Подключите проводку и произведите сборку электрической цепи по схеме. Проводку следует также надежно закрепить на мачте, чтобы избежать повреждений.

  • Генератор из асинхронного двигателя: схема, таблица, инструкция, как сделать своими руками + фото от мастера!

  • Солнечная батарея своими руками — пошаговая инструкция как изготовить и провести монтаж солнечной батареи в домашних условиях (фото и видео-инструкция)

  • Как подобрать солнечную электростанцию: готовые решения, принцип работы, как выбрать и установить своими руками (фото + видео-инструкция)

Для подключения аккумулятора воспользуйтесь проводами сечением 4 квадрата. Провода не должны быть длиннее 1 м. Для подключения электроприборов используйте провода сечением 2,5 квадрата.

Обязательно подключите инвертор. На фото самодельного ветрогенератора наглядно продемонстрированы основные этапы сборки агрегата, а также схемы подключения электрических компонентов.

Где следует устанавливать ветрогенераторы

От правильной установки ветрогенератора зависит объем производимой электроэнергии. Оптимальным местом для таких устройств будет открытая площадка, обдуваемая со всех сторон ветрами. Если поблизости располагаются высокие деревья, то лучше подыскать более подходящее место для его установки.

Помните, что работа ветрогенератора не совсем бесшумная, поэтому соседям, находящимся в непосредственной близости от установленного устройства, будет некомфортно. Оптимальное расстояние от ближайшего жилого комплекса должно равняться 250 метрам.

Из всего вышесказанного можно сделать вывод, что использование ветрогенератора на своем участке должно быть обоснованно его целесообразностью, а не данью моде. Если было решено использовать альтернативные источники энергии, то вам придется сделать выбор: заплатить большую сумму и приобрести готовую конструкции или сэкономить и изготовить устройство своими руками

Если эти вопросы остались позади, обратите внимание на месторасположение ветряка, ведь от этого тоже зависит эффективность его использования

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
