Здравствуйте. Сегодня сверлим отверстие в керамической плитке на стене кухни под электрическую розетку. Отверстие в плитке под розетку, во время ремонта, приходиться делать постоянно. Достаточно просто просверлить отверстие под крепеж. А вот как просверлить большое отверстие, например, для установки розетки.

Часть розеток на кухне стоят на кухонном фартуке. Укладка плитки на кухонный фартук производится после проведения электромонтажных работ. То есть электропроводка должна быть закончена и должны быть установлены монтажные коробки для розеток (подрозетники). Пройдем все этапы до момента, когда нужно сделать отверстие в плитке размером 55 мм, для подрозетника.

Монтаж подрозетников (монтажных коробок) для установки розеток

Монтаж подрозетников для розеток на плитке кухонного фартука, производиться до производства всех плиточных и отделочных работ.

подрозетники для скрытой прповодки

• С помощью перфоратора и специальной коронки-насадки по контуру просверлите отверстия, нужной глубины.
• Глубина ниши для подрозетника должна быть немного больше подрозетника. После установки порозетника он должен выступать из стены на 6-8-10 мм. В последствии этот выступ закроется плиткой. Чем толще плитка, тем больше должен выступать подрозетник из стены.
• Если отсутствует коронка для сверления, то ее можно заменить перфоратором с буром ∅14 мм. По размеченному контуру подрозетника и в центре него нужно просверлить ряд отверстий на нужную глубину.
• Далее, с помощью того же перфоратора и насадки-пики и лопатки выдолбить все лишнее.

Статья по теме: Укладка плитки на кухонный фартукПерфоратор с коронкой для сверления твердых материалов

• Кистью очистите получившиеся ниши, смочите водой и алебастром (строительный гипс) «приморозьте» подразетники на место.
• «Примораживайте» подразетники, предварительно вырезая специальные перфорированные дырки и вставлять перемычки между соседними подразетниками. Горизонтальность установки проверяйте строительным уровнем.

Сверлим отверстие в плитке для установки подразетников

Укладывая плитку на фартук вы, естественно, дойдете до места установленных подразетников. Теперь вы должны вырезать отверстие в плитке размером с подразетник.

• Разметьте на плитке контур будущего отверстия с отмеченым центром.
• Большое отверстие в плитке нужно сверлить с двух сторон. Соответственно размечать плитку придеться, тоже с лицевой стороны.

Есть четыре варианта сделать отверстие в плитке для подразетника.

Статья по теме: Керамическая плитка для кухни на фартук

Использование «балеринки»

«Балерина» это специальная насадка к дрели, которой можно сверлить отверстия разного диаметра. По сути это резак, который двигается на рейке и тем самым регулируется диаметр отверстия, который сверлится. Применяется в комплекте с пластиковым центрователем (смотри фото). Балеринка заряжается в патрон дрели и на малых оборотах прорезается отверстие в плитке нужного диаметра.

Приспособление (балеринка) для сверления плитки

На фото мастер не использует центрователь и балеринка у него профессиональная.

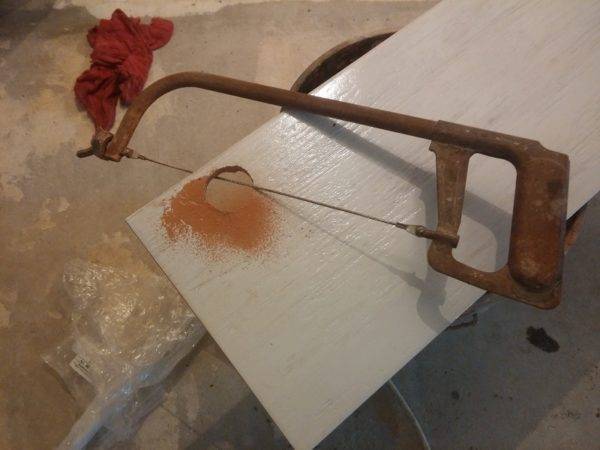

Использование ножовки по металлу и струны для резки плитки

Ножовка со струной для резки плитки

• Приготовьте специальную струну для резки плитки и сверло для плитки.
• В отмеченном контуре просверлите в плитке сквозное отверстие. Отверстие сверлите, как можно ближе к краю плитки.
• Вставьте в просверленное отверстие струну.
• Закрепите струну в ножовке. Аккуратно пропилите по контуру.
• Работа медленная и отверстие получается не ровное.

Статья по теме: Дизайн напольного покрытия кухни

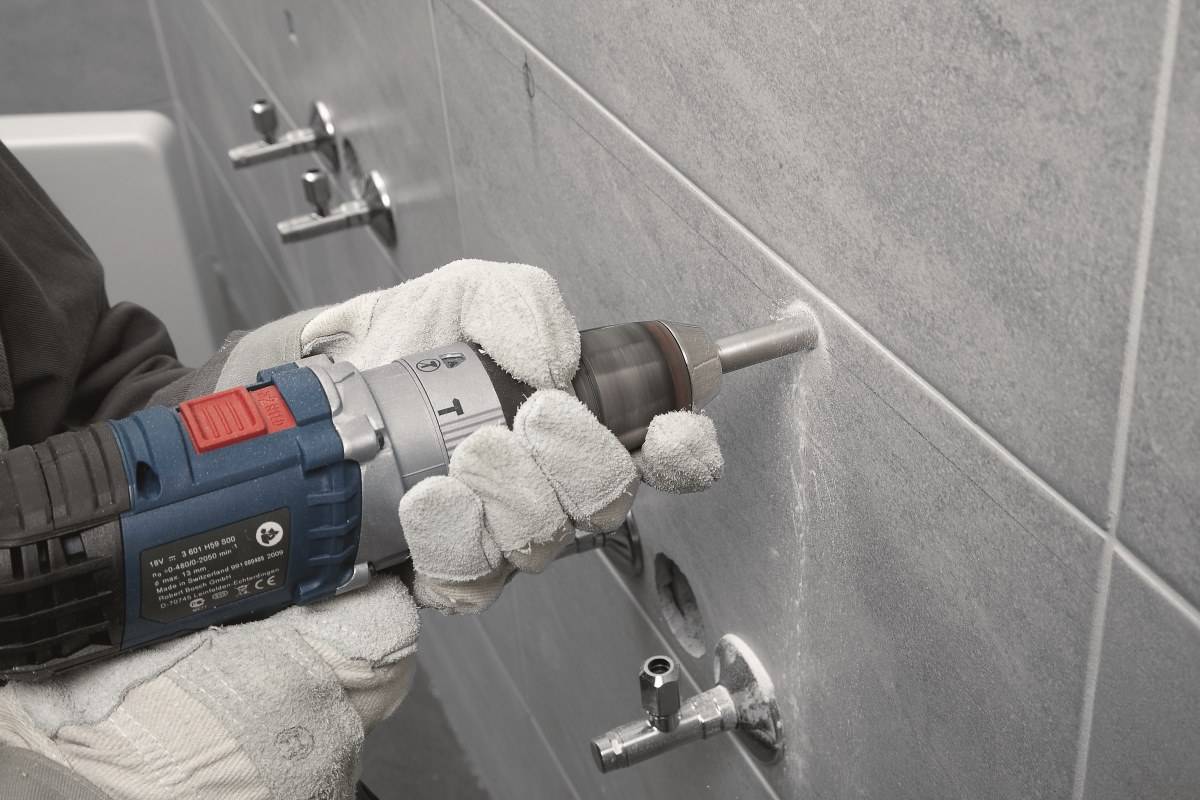

Использование специальной коронки для сверления плитки

• Вставьте коронку в дрель.
• На малых оборотах просверлите отверстие.
• Плитку положите на ровную и жесткую поверхность. Под плитку положите кусок картона для минимальной амортизации сверления. При сверлении смачивайте место сверления.

Применение плиточного стеклореза и клещей для отверстия в плитке

• Стеклорезом или маленькой «болгаркой» нанесите на плитку (рисунок, как на фото).
• С помощью простых или специальных пассатижей или трубного ключа №1 или №2, очень аккуратно, выломайте середину.
• Оставшиеся края подломайте пассатижами, миллиметр за миллиметром.
• Неровности зашлифуйте шкуркой. Отламывая края, пассатижи держите с тыльной стороны плитки.

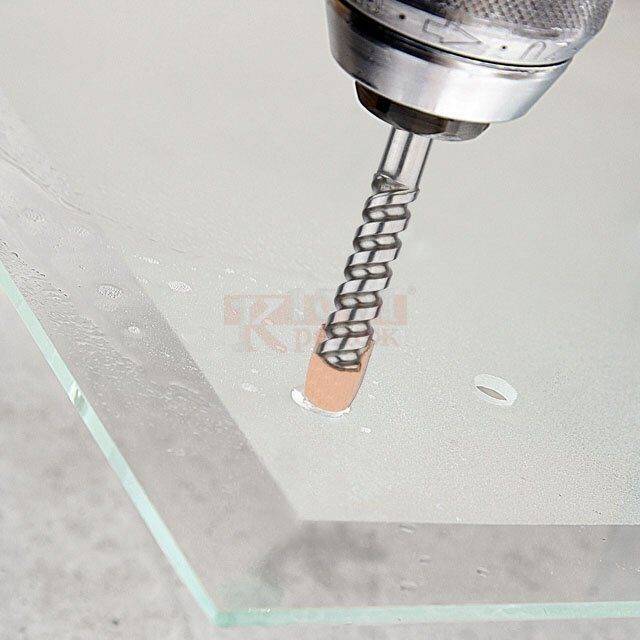

Сверло с победитовым наконечником

Твердосплавное сверло, а, точнее, с победитовым наконечником изготовлено специально для бурения отверстий в бетоне. Но оно отлично подойдет, чтобы прошить насквозь плитку, если, конечно, соблюдать некоторые правила:

1. Сверление производить только на малых оборотах.
2. Не использовать ударный механизм дрели при сверлении.
3. Рекомендуется высверливать отверстие в кафельной плитке с небольшим давлением на дрель.

Когда сверло пройдет кафель и наткнется на бетонное основание, тогда можно будет включить ударный механизм перфоратора и прибавить обороты. Отверстия в плитке — дело несложное, поэтому с ним справится любой домашний мастер, который умеет обращаться с дрелью.

Бывает такая ситуация, что на объекте или дома необходимо сделать отверстия в плитке, но, как назло, нет ни коронки ни сверл. Как вырезать отверстие в этом случае? Не беда, если есть хотя бы несколько саморезов с наконечником в виде сверла, которыми можно проделать задуманное.

Всеми вышеперечисленными способами можно вырезать круглое отверстие практически любой окружности.

Применение шлямбура и пробойника

Если отверстия в стене необходимо сверлить не очень часто, достаточно будет использовать такой инструмент как шлямбур. Использовать его очень просто. Зубчатой стороной под прямым углом инструмент прикладывается к поверхности, после чего по нему аккуратно бьют молотком. После нескольких ударов шлямбур необходимо немного провернуть. Также нужно время от времени вытряхивать из него ненужные кусочки бетона. Кроме шлямбура для создания отверстий под розетку можно применять пробойник. Перед его использованием поверхность необходимо освободить от обоев, покраски и старой штукатурки.

Разновидности коронок

При работах по сверлению отверстий в бетонных стенах применяют две основных разновидности коронок, которые отличаются материалом, примененным для изготовления режущих элементов: твердосплавные и алмазные.

Твердосплавные

Твердосплавные корончатые сверла представляют собой разборную конструкцию, в состав которой входят:

• корпус (в виде стакана), по торцу которого приварены режущие зубцы;
• хвостовик для коронок по бетону (SDS-Plus, иногда в комплект входит переходник для крепления в обычный патрон);
• центрирующее сверло (крепится в хвостовике с помощью фиксирующего винта).

Для изготовления режущих зубцов применяют специальные композитные сплавы (например, победит – сплав карбида вольфрама и кобальта), которые обладают высокой твердостью. С другой стороны корпуса коронки находится хвостовик для установки в патрон перфоратора. В нижней части хвостовика предусмотрено отверстие для крепления направляющего сверла. Эти коронки предназначены для сухого сверления (без подачи охлаждающей жидкости) с использованием перфоратора в ударном режиме.

Основным преимуществом твердосплавных коронок по бетону является их невысокая стоимость. Цена на типовой размер (Ø=68 мм, L=60 мм) варьируется в пределах от 400 до 900 руб. Однако область применения этих изделий ограничена. Отверстия можно делать только в неармированном бетоне, кирпиче, пенобетоне, газобетоне и подобных строительных материалах. При попадании на прутки арматуры или на крупные фракции бетонного состава зубцы коронки ломаются.

Совет! Как сверлить коронками по бетону безопасно: воспользуйтесь детектором поиска арматуры в стене (можно взять напрокат). С его помощью можно определить расположение арматурных прутьев и толщину бетонного слоя над ними. Нанесите расположение прутков с помощью маркера на стене, и только после этого планируйте расположение отверстий для розеток и выключателей.

Алмазные

Коронки по бетону данного типа подразделяются на два вида:

• для использования с подачей охлаждающей жидкости;
• для сухого сверления.

Алмазные коронки для мокрого сверления можно применять только со специальными бурильными установками, в которых обеспечена подача воды для эффективного отвода тепла от рабочих режущих элементов коронки. Область применения: отверстия в сверхтвердых строительных материалах таких как, монолитный железобетон с высокой степенью армирования, гранит, мрамор. Стандартная длина этих изделий составляет 450 мм, выбор диаметра очень широк: от 12 мм до 1,2 м. Применение таких приспособлений целесообразно только в промышленном строительстве или производстве капитального ремонта с высокой интенсивностью использования.

Наибольшее распространение при производстве небольших объемов электротехнических работ нашли коронки для сухого алмазного сверления. Их можно применять с обычной бытовой электродрелью (мощностью не менее 800-900 Вт) или перфоратором в безударном режиме. Они обладают рядом преимуществ перед аналогами с твердосплавными режущими зубцами:

• повышенным ресурсом;
• более высокой скоростью сверления;
• подходят для изготовления отверстий даже в армированном бетоне;
• небольшим пылеобразованием при производстве работ;
• отсутствием трещин после сверления;
• малым уровенем шума и вибрации.

Конструктивно алмазные коронки по железобетону очень похожи на твердосплавные аналоги. Они представляют собой отрезок трубы с хвостовиком и приваренными на торце алмазными режущими сегментами (количество сегментов варьируется от 3 до 8). Для крепления сегментов к корпусу коронки применяют лазерную сварку, с помощью которой можно добиться прочного соединения. Чтобы защитить изделие от перегрева и деформации при его интенсивной эксплуатации, в корпусе коронки сделаны продольные прорези, посредством которых осуществляется воздушное охлаждение.

Основные производители алмазных коронок для перфоратора: «KEOS» (Южная Корея), «Практика» (Россия), «Адель» (Россия), «Диам» (Россия), «Dr. Schulze» (Германия). Цена на интересующий нас размер (Ø=68 мм, L=60 мм) варьируется в пределах от 1900 до 3300 руб.

Внимание! Алмазную коронку рекомендуется использовать только в безударном режиме перфоратора

Способы вырезания отверстий в плитке

Выбор инструментов для резки отверстий под розетки велик, поэтому существует масса способов вырезания. Выбор варианта сверления зависит от наличия инструмента и личного желания резчика.

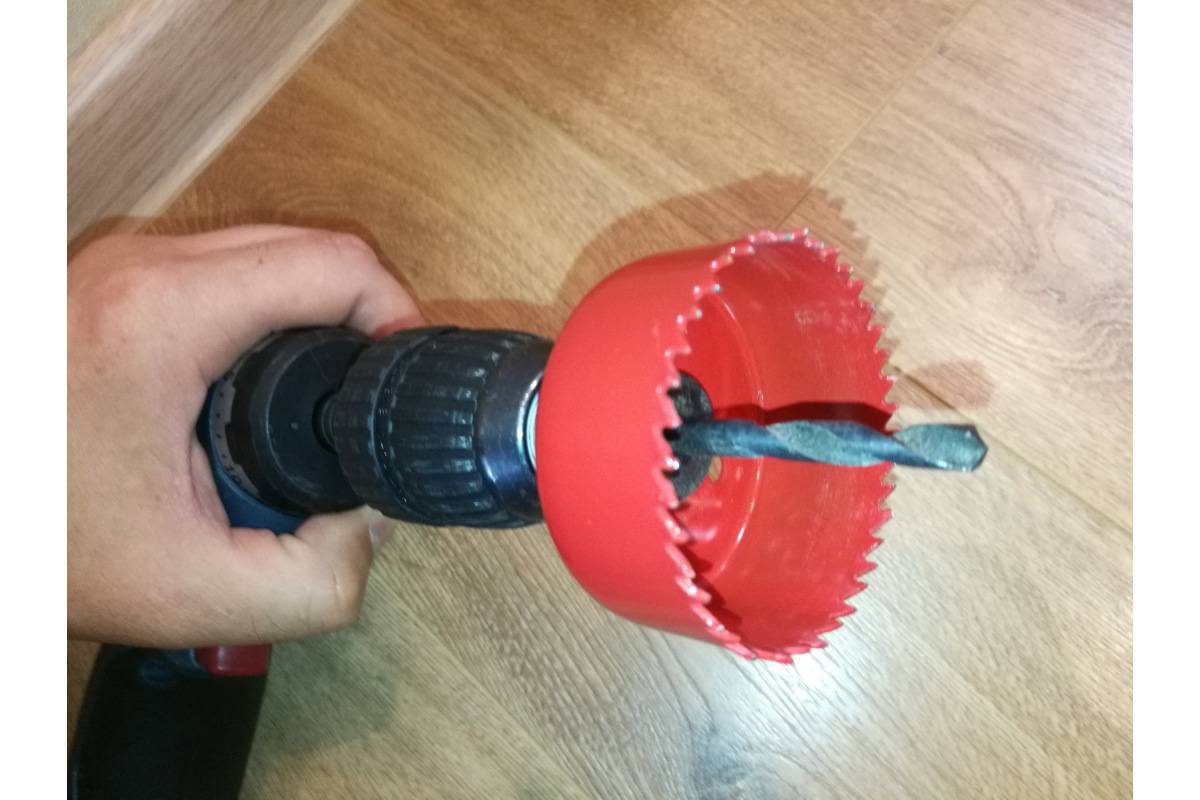

Резка с помощью коронки

Если в доме есть дрель, то обязательно в наборе к ней должны идти специальные насадки, включая коронку. В противном случае ее можно купить в любом магазине электроинструментов. Причем выбирать коронку, чтобы просверлить кафельную плитку, следует в соответствии с размером монтируемой розетки. Подходящий диаметр вам подскажет продавец.

Резка с помощью коронки по плитке для розетки считается самым быстрым способом проделывания отверстий. Главное, использовать дрель, а не перфоратор, чтобы исключить сколы и трещины на плитке. Сверлить необходимо на минимальных оборотах, примерно 2-3 минуты на одно отверстие. Резать нужно на толстой деревянной доске для лучшего качества отверстия.

Для работы с кафелем используют 3 вида коронок:

1. Алмазные коронки. Используются обычно профессиональными мастерами. Сверлят быстро и аккуратно, что обуславливает их высокую стоимость.
2. Победитовые коронки. Отличаются невысокой ценой и могут использоваться до 20 раз. Сверлит качественно, аналогично, как и коронка с алмазным напылением.
3. Твердосплавные коронки. Не уступают по качеству резки двум предыдущим видам, но стоят в 3 раза дешевле победитовых коронок.

Резка с помощью «балеринки»

Металлическая планка с регулируемыми резцами и сверлом называется «балеринка». Этот инструмент похож на высечные ножницы и является насадкой на дрель. Обычно балеринки хватает на 20 резок максимум, и она имеет относительно невысокую стоимость. Балеринкой сложнее всего вырезать отверстие в плитке, так как при резке нельзя менять наклон угла. Поэтому нужно дрель установить на специальный штатив.

Процесс резки балериной состоит из 3-х этапов:

• кроме обычной разметки, нужно отметить центр круга;
• направляющее сверло установить в центр окружности, а на диаметр настроить резчики;
• сверлить медленно и аккуратно до 3 минут на минимальных оборотах.

Резка вольфрамовой струной

Чтобы исключить какие либо дефекты плитки при резке, нужно использовать вольфрамовую струну. Этот способ актуален только для дома, так как на одно отверстие уходит от 20 до 30 минут, что для промышленных целей исключено.

Резку вольфрамовой струной выполняют так:

• нанести разметку на обе стороны плитки;
• сделать отверстие дрелью внутри окружности;
• вставить струну в отверстие, сделанное дрелью и пропилить отверстие по разметке.

Вольфрамовую струну можно купить в любом строительном магазине. Ее вставляют в пилу на место режущего полотна. Этот способ аккуратный, но длительный.

Резка тонким победитовым сверлом

Если необходима срочная резка плитки под розетку, но нет специальных инструментов, часто применяют победитовое сверло, которое вставляют в дрель и делают отверстие.

Использование болгарки

Для резки отверстия часто используют болгарку. Этот способ применим в случае, когда кафеля еще нет на стене. Выполняется резка по лицевой части плиточного материала. Изначально, как правило, размечают контур выреза при помощи маркера. Затем начинают сверление болгаркой с алмазным диском по направлению от себя.

Использование электролобзика

Этот способ приемлем в случае, когда плитка еще не уложена. В электрический лобзик вставляют алмазное сверло и высверливают отверстие, делают разметку, вставляют полотно электролобзика и по обозначенному контуру выпиливают дыру. Иногда отверстие под розетку делают ножовкой по металлу.

Прежде чем начинать резку, вспомните правила безопасности и без опыта не делайте таких манипуляций. Если вы не держали в руках дрель, плиткорез или болгарку, лучше вызвать специалиста по отделочным работам, чтобы у вас было аккуратное и красивое отверстие под розетку.

Инструмент для сверления отверстий

Прорубать или проломить при помощи молотка или зубила считается обычным делом. В зачистке мягких или твердых материалов используется стамеска. Чтобы правильно просверлить отверстие под розетку в мягком материале, достаточно будет воспользоваться обычной дрелью. Если не имеете дело с деревом, выбирайте сверло для бетона для всех материалов, которые будут обрабатываться.

Сами сверла по идее не всегда справляются с поставленной задачей. Для более эффективной работы используются коронки в виде цилиндров. Наилучшими вариантами считаются насадки, покрытые алмазной пылью. Они могут работать в ударном режиме перфоратора. Если просверлить обычной дрелью не получается, с отверстием под розетку в бетоне вполне справится бур (его можно применять для бетона в оконно-дверных проемах).

Способы вырезания отверстий в плитке

Сложность монтажа розетки в кафельную плитку состоит в том, что возникает необходимость вырезания отверстий. Существует несколько полезных инструментов, которые помогут выполнить эту непростую работу.

Ручной лобзик

Это один из самых простых инструментов, который можно с успехом применить. Чтобы им можно было пилить керамику, необходимо купить вольфрамовую нить. Струна продается в любом магазине строительных материалов. С помощью лобзика удобно делать круглое и квадратное отверстие под розетку, при этом минимален риск раскола плитки. Недостатком инструмента является применение физической силы. Если нужно сделать много отверстий легко можно устать.

• Сделайте контур будущего отверстия на глянцевой стороне с помощью маркера.
• Просверлите дрелью стартовую дырочку в центре контура. Проденьте вольфрамовую нить, закрепив ее на лобзике.
• Пилите плавно, с внутренней стороны, рядом с контуром. Старайтесь не заходить на разметку, чтобы не выпилить лишнего.
• Сделав отверстие, подточите края наждачной бумагой.

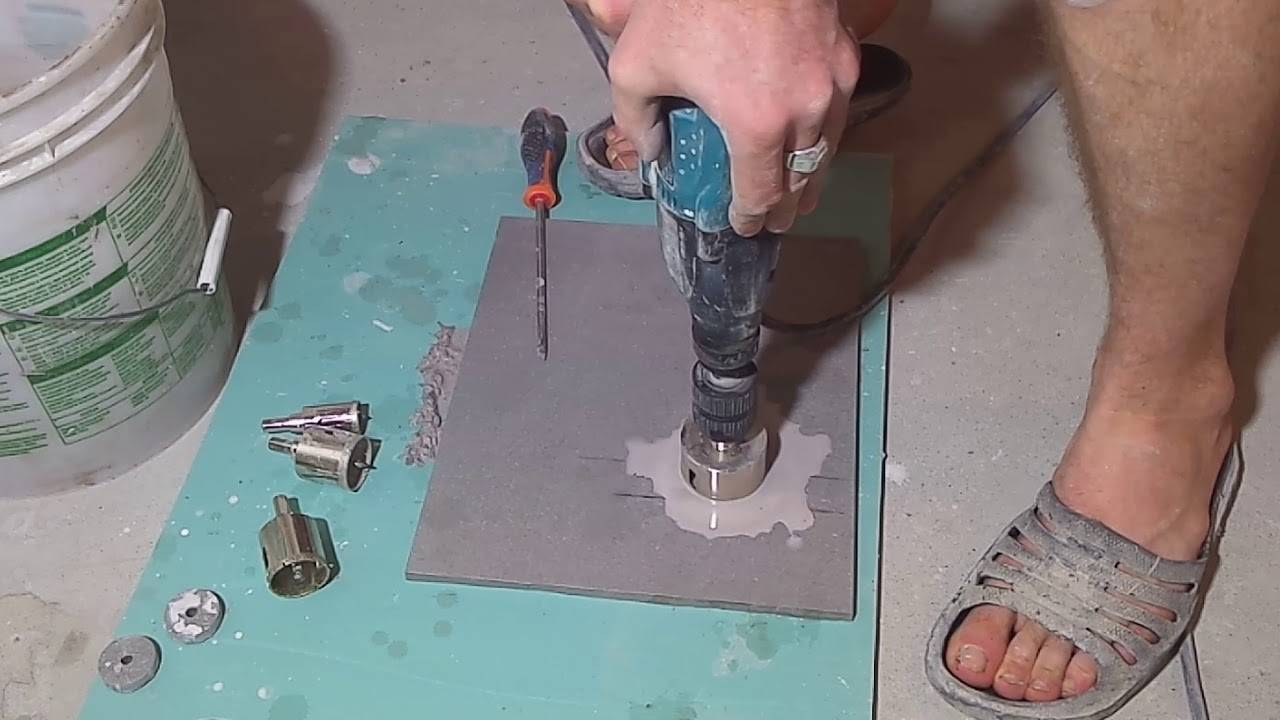

Коронка с алмазным напылением

Для быстрой резки керамики применяют специальную круглую насадку. Она имеет усиленный, алмазной крошкой, резец, эффективно измельчающий твердую керамику. В результате получается идеально круглое и гладкое отверстие. Коронка имеет разный диаметр, который подбирают в зависимости от размера розетки. Если резец стирается, можно купить другой и припаять на место старого. Это позволяет значительно сэкономить на покупке новой насадки.

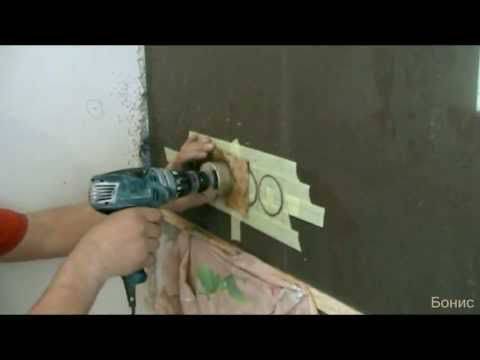

Наклейте на плитку малярный скотч.
Начертите круг нужного диаметра, используя маркер.
Подложите дощечку под плитку.
Вставьте коронку в дрель и на малых оборотах начните сверлить, медленно углубляясь.
Насадка будет сильно греться. Чтобы охладить периодически опускайте ее в воду.
Сделав отверстие, подравняйте края наждачной бумагой.

Балерина

Это насадка для дрели, работающая по принципу циркуля. Она состоит из центровика в виде сверла и одного или двух резцов расположенных параллельно. Балерину используют для создания круглых отверстий в керамике и стекле. Резцы регулируются по горизонтали — можно настроить необходимый диаметр.

1. Сделайте центральное углубление в плитке обычным сверлом.
2. Установите балерину на дрель и отрегулируйте диаметр.
3. Вставьте центровик, в сделанную, ямку и начните сверлить на малых оборотах. Боковые резцы будут царапать керамику, постепенно углубляясь.
4. Дойдя до середины толщины плитки, переверните ее и начните прорезать отверстие с обратной стороны, пока не выпадет круг.

Что нужно знать до начала работ

Как ни странно, но мы акцентируем свое внимание на теоретическом аспекте

Наиболее важно при выполнении описываемой нами операции – это знать все правила безопасности и разновидности инструмента

Правила безопасности

Первое и самое главное, о чем мы поговорим – это техника безопасности. Помните, что алмазное бурение отверстий в бетоне является очень опасной процедурой.

Поэтому для её осуществления необходимо соблюдать определенные указания:

• При работе не забывайте надевать специальные средства защиты (каска, очки, респиратор и спецодежда). Помните, что бетонная пыль очень вредна для здоровья.
• Специальная инструкция гласит, что перед началом работ необходимо вывести людей из рабочей области (в радиусе 2,5 метров от объекта).
• Работать на высоте (более 1,5 метров) с перфоратором для бетона без прочного основания запрещено. Об этом гласят ПТБ и ППР. Поэтому придется соорудить козлы или леса.

На этом фото представлено устройство, которое защитит ваши органы дыхания от попадания различных едких веществ

Перед началом работ тщательно изучите план коммуникаций. Это нужно для того чтобы не наткнуться на проводку или газовые трубы. Для безопасности (не всегда план правильно отражает расположение коммуникационных линий) воспользуйтесь «прозвонкой».

• Крайне опасно бурить сквозь швы в блочном доме. Очень часто строители прячут проводку между блоков. По этой причине запрещена резка железобетона алмазными кругами в таких местах.
• Используйте только двуручный инструмент. При этом обороты нужно увеличивать максимально плавно. В противном случае велика вероятность несчастного случая.

Выбираем инструмент

Теперь перейдем к выбору орудия труда. Сверление отверстий в бетоне под розетки может иметь разную степень сложности, в зависимости от поверхности. По этой причине инструмент следует выбирать должным образом.

Рассмотрим все возможные варианты:

Стена не более 30 см в толщину.В таком случае достаточно будет дрели мощностью от 350 Вт с патроном SDS+. При этом диаметр хвостовика должен быть не менее 1 см.

Для монолитных стен потребуется мощный инструмент

• Бетонный монолит из цемента марки 400 и выше. В таком случае инструмент должен быть более мощным, к примеру, SDS Max. Диаметр хвостовика должен быть порядка 18 см.
• Профессиональное бурение железобетона (и других тяжелых конструкций). Здесь уже понадобится перфоратор мощностью не менее 1 кВт.
• Наконец, если возникла необходимость сделать отверстие глубиной более полуметра, на помощь придет самое мощное орудие в данной сфере. Речь идет о мотобуре, инструменте мощностью 5–8 кВт. Ему поддаются совершенно любые стены.

Наверное, многие могут подумать, что следует просто приобрести самый мощный инструмент и все. Однако не все знают, что цена у таких устройств очень велика. Разумеется, если вам позволяют средства, можете отдать предпочтение такому орудию, и оно значительно ускорит процесс выполнения поставленной задачи.

Вот так выглядит наконечник мотобура

Приборы для сверления

Аппарат для вырезания отверстия в бетоне выбирают исходя из параметров бетонной стены. Существуют такие варианты:

1. Толщина бетонного перекрытия не превышает 300 мм. В этом случае достаточно использовать только дрель с патроном SDS-Plus. Предпочтительная мощность инструмента – свыше 350 Вт, диаметр зажимаемого в патроне сверла – 10 мм и выше.
2. Монолитную стену, возведённую из цемента М400 и высших марок, удастся прорубить уже только дрелью системы SDS-Max, с диаметром хвостовика 2 см.
3. Для железобетонных конструкций оптимально подойдёт более тяжёлая техника – перфоратор.
4. При необходимости просверлить отверстие в стене толщиной более полуметра применяют мотобур (редко используется в бытовых условиях из-за сложностей с подключением к одно- и двухфазной сети).

Таким образом, для сверления отверстия для подрозетника чаще всего используется перфоратор. Его применяют самостоятельно, либо в комбинации с коронкой для подрозетника.

Отверстие с использованием коронки

Корончатые свёрла по бетону – расходный материал, применяемый вместе с перфоратором для высверливания отверстий. Состоит из 4 элементов:

1. Штырь с фланцем для крепления на приборе.
2. Сама коронка (имеет вид трубы диаметром до 8 см) с резьбой.
3. Сверло для центровки.
4. Винт, закрепляющий сверло.

Расходники изготовляют из:

• победита (самые дешёвые и недолговечные);
• карбида вольфрама (универсальное применение, быстро изнашивается без возможности восстановления, но стоят недорого);
• металла с алмазным напылением (режет арматуру, высверливает отверстие за 3–5 минут работы).

В продаже представлены 2 типа коронок:

• выдерживают до 10 циклов работ (выпилят до 10 отверстий) – стоят они в среднем 500 рублей;
• сохраняют работоспособность даже после 100–150 высверливаний в бетоне – их стоимость варьируется от 1000 до 1500 рублей.

Для изготовления отверстия выполняют следующие действия:

1. Сверло перфоратора совмещают с центром разметки на стене, просверливают бетон на необходимую толщину.
2. На аппарат надевают собранную коронку. Центрующее сверло вставляют в готовое отверстие, включают прибор.
3. Коронка входит в стену на две трети – так получается ровное отверстие.

Комбинация коронки и сверла

Коронка даже с победитовыми зубьями по диаметру цилиндра не всегда способна прорезать бетонную стену. Поэтому часто используют комбинированный способ сверления: корончатым сверлом доделывают работу, начатую сверлом. Для того чтобы провести работы по железобетону или укреплённым поверхностям, делают такие шаги:

1. Размечают центр новой точки электропитания и примерный радиус.
2. Сверлом перфоратора высверливают центр будущей розетки, а также проделывают отверстия по диаметру с шагом в 2–3 мм.
3. Если необходимо выполнить работу максимально аккуратно и ровно, разметку делают самой коронкой, включив ее на 7–10 секунд в режиме сверления.
4. Затем прорабатывают стену по окружности сверлом, делая в среднем 20 пробоин. Если отверстий просверлить меньше, то при работе возможны толчковые движения перфоратора – прибор советуют держать крепче.

Сверление перфоратором

Если коронки для перфоратора нет, а работу необходимо выполнить немедленно, прибегают к альтернативному методу высверливания:

1. Размечают центр и окружность будущей розетки.
2. Просверливают сверлом перфоратора отверстия посередине и по диаметру с маленьким шагом.
3. Затем тем же сверлом сверлят углубления в бетоне внутри уже очерченного круга для подрозетника. Выбивать бетон изнутри допускается и с помощью зубила.

Процесс очень затратный по времени и прилагаемым усилиям, применяется в исключительных случаях. Метод также не гарантирует декоративности: выбитый круг будет иметь неровные края и неодинаковую глубину.

Использование болгарки

Ещё один непопулярный способ – резьба отверстия под розетку болгаркой. Для работы используется соответствующий диск для работы по бетонным поверхностям. Приступают к работе так:

1. Размечают контур розетки, но не в виде окружности, как в других способах, а в форме квадрата со сторонами 8 см.
2. Включают болгарку и делают надрезы нужной глубины.
3. С помощью молотка и зубила выдалбливают бетон из полученного контура.

Радиус диска болгарки обычно меньше необходимой глубины отверстия, поэтому зубилом прорабатывают стену не только в пределах надрезов, но и вглубь.

Этот вариант считается самым опасным из представленных, потому что неправильные движения прибором приводят к поломке диска. Следствием такого инцидента часто оказываются несчастные случаи.

Болгаркой проводят только под прямым углом к стене, не меняя положения режущих частей во время работы. К тому же при резьбе аппаратом возникает больше вредной цементной пыли, чем от перфоратора.
