Как выбрать и подключить диммер для ламп накаливания

Схемы подключения

Хотя существуют разные варианты регуляторов, схемы подключения у них одинаковые. Основные представлены ниже.

Из одной точки

Указанная схема подходит для всех типов диммеров. В основном она применяется для регуляторов нажимного и сенсорного типа. Поворотный регулятор подключить можно, но могут возникать сложности с его регулярной эксплуатацией.

Из двух точек

Удобно по подобной схеме монтировать прибор в спальне, коридоре, на лестнице. Один элемент монтируется у двери возле входа, второй возле конечной точки следования. Первым вариатором свет включается, вторым может регулироваться до нужной интенсивности или вовсе отключаться.

Из одной точки и управление из двух точек

Из существующих, эта схема эта самая удобная. Использоваться может в разных условиях. На входе в комнату монтируется обычный выключатель, в месте, где человек больше всего находиться – регулятор. В случае со спальней – это кровать, для детской комнаты у детской кровати, для кухни, рабочая зона. При этом выключатель запускает в работу лампу, а с помощью регулятора происходит регуляция интенсивности.

Из одной точки и управление из трех точек

Данный вариант подключение практикуется, если нужно управлять освещением из двух точек. Удобна она при монтаже освещения в коридорах, лестницах, любых длинных помещениях. Кроме регулятора, используются еще 2 проходных выключателя. Собственно подключение стандартное, согласно схеме.

Замена выключателя диммером

Алгоритм замены обычного выключателя диммером достаточно простой, совершать действия нужно в таком порядке:

  • Отключение питания для целевого кабеля на распределительном щите.
  • Демонтаж выключателя.
  • Изучение маркировки и клемм на регуляторе – стрелки показывают на фазу.
  • Найти фазу старого выключателя. При проверке неоновым индикатором этот контакт будет светиться.
  • Подключение к соответствующим контактам.
  • Крепление диммера.
  • Коробка устройства монтируется на стену помещения.

Самые частые ошибки, что допускаются в процессе монтажа:

Установка в неподходящих температурных условиях, как результат прибор быстро выходит из строя

Критичные показатели +27 и выше.
Важно правильно подбирать схему подключения, ориентируясь на цели использования и предназначения комнаты.
Для разных типов ламп, используется один диммер.

Что такое диммер

Диммер – русская адаптация английского термина, прочно вошедшая в лексикон профессиональных электриков и постепенно распространившаяся на название устройств регулирующих мощность светодиодных ламп. Не все покупатели и потребители светодиодных ламп знакомы с устройством и функциональными возможностями этого прибора, поэтому, купив в магазине дорогостоящую светодиодную лампу и установив ее в осветительный прибор, покупатели недоумевают: раньше они могли без проблем увеличить или уменьшить яркость свечения, а с новой лампочкой такая возможность не реализуется. Бывают ситуации, когда лампочка вообще не светит или работает с перебоями. Это свидетельствует о том, что потребитель приобрел лампу, не адаптированную для работы с диммером, или в ней использована упрощенная схема управления, которой грешат дешевые светодиодные лампы китайского производства.

Принцип работы диммера

Регуляторы яркости свечения светодиодной лампочки работают по схожему принципу. В отличие от регуляторов для ламп накаливания они не изменяют мощность прибора, а изменяют ширину импульса тока, подаваемого на светодиод. Такой диммер работает по принципу «отсекания» поступающей на лампу амплитуды напряжения.

Следует помнить о том, что в лампе, яркость свечения которой пытаются регулировать диммером должен быть установлен соответствующий драйвер. Такие лампы имеют на упаковке специальное обозначение. Схема питающего светодиоды драйвера является более сложной. Она должна обеспечивать сглаживание прерывистой амплитуды тока, подаваемого через диммер. Обычная светодиодная лампа при попытке регулировать ее яркость будет мигать.

Стоят диммируемые лампы дороже и их практически невозможно встретить среди дешевой китайской продукции.

Плюсы использования светодиодного диммера

Помимо удобства для пользователя, имеющего возможность изменять световой поток, исходящий из осветительного прибора, не прибегая к использованию альтернативных источников освещения,  можно среди положительных его качеств отметить:

  • некоторую экономию, связанную с оплатой за использованную электроэнергию. хотя, светодиодные лампочки и так являются сверхэкономичными. 2-5 ватт, которые удастся сэкономить установив совсем недешевый регулятор, окупятся очень нескоро;
  • отсутствие выделения тепла;
  • возможность не только регулировать мощность светового потока, но менять цветовую температуру, так как в условиях изменения режима работы светодиоды будут излучать на различных режимах различные длины волн;
  • продвинутые модели диммеров для светодиодных ламп оснащаются пультами дистанционного управления, позволяющими регулировать уровень освещенности, включать и выключать свет в помещении не подходя к выключателю.

Сравниваем достоинства и недостатки

Подробно о плюсах и минусах приборов

ПлюсыМинусы
Позволяют снизить энергозатраты помещения.Дорого стоят, особенно программируемые модели с сенсорным и дистанционным управлением.
Продлевают срок службы ламп за счёт снижения интенсивности эксплуатации, а также плавного запуска при включении.Приводят к неполадкам и разрушениям ламп, если приборы подобраны неправильно.
Оберегают помещение от вторжения посторонних.Бюджетные устройства генерируют электромагнитные помехи, которые ухудшают работу радиотехнических приборов.
Обеспечивают декоративный эффект и приятную для глаз освещённость в любой комнате.Непригодны для работы с люминесцентными/энергосберегающими/галогенными лампами, так как последние оборудованы системой компенсации для стабильного свечения.
Делают световой дизайн помещения более интересным и вариативным.Если нагрузка на димер стала меньше минимально допустимой (например, лампу накаливания заменили на светодиодную), прибор быстро испортится без возможности замены по гарантии.

Если вы решили использовать димер в своём доме или офисе, старайтесь не экономить на приборах и воспользуйтесь советами продавца-консультанта, чтобы подобрать оптимально подходящие друг другу диммеры и лампы. Тогда вы гарантированно избежите появления неприятных эффектов.

Плюсы и минусы применения

Перед тем как приобрести диммер, необходимо правильно оценить ситуацию и решить, действительно ли в нем появилась необходимость. Порой установка светорегулятора в доме действительно оказывается полезной, так как прибор обладает примечательными достоинствами.

  • Основная функция – повышение/понижение яркости света – сама по себе уже интересна. Можно задать «рабочий» режим, при котором видна каждая пылинка на столе, или приглушить свет до минимума, чтобы дать покой глазам и расслабиться
  • Электронная начинка прибора позволяет увеличить его возможности, делая способы управления еще более комфортными. Например, включение/выключение по хлопку или определенной команде, путем отправления сигнала через радиоканал или Wi-Fi
  • В отличие от ступенчатого переключения, плавное предохраняет контур от резких скачков тока, что способствует продолжительной службе ламп и самого прибора. С помощью ручки произвести плавную регулировку сложнее, а сенсорное устройство работает в этом смысле идеально
  • Если существует риск ограбления или по каким-то причинам необходимо создать впечатление о квартире, в которой кто-то постоянно находится, устанавливают прибор с функцией имитации присутствия. Свет то включается, то выключается в разных комнатах
  • Регулировка яркости света в комнате
  • Расширенный диапазон возможностей современных моделей
  • Плавное изменение мощности и яркостиФункция имитации присутствия человека

Однако и недостатки имеются. Главные из них связаны с монтажными работами. Возможно, для установки придется поменять проводку, а после этого сделать косметический ремонт. Некоторые устройства способны нарушить работу чутких приборов, так как вызывают электромагнитные помехи.

Большая часть диммеров не универсальны, то есть функционируют только с одним видом ламп, например, с традиционными лампами накаливания на 40 Вт или 60 Вт. Если вы хотите, чтобы КПД устройства достигал максимума, то как раз применения лам накаливания необходимо избегать. Большая отдача ожидает от осветительных приборов на светодиодных источниках.

Разновидности лампочек

В светорегуляторах используют самые разные типы источников света: лампы накаливания, галогенные (обычные и низковольтные), люминесцентные, светодиодные лампочки. Варианты подключения диммера с выключателем отличаются в зависимости от типа используемых ламп.

Лампочки накаливания и галогенные лампы

Эти источники света рассчитаны на 220 вольт. Чтобы изменить интенсивность освещения, применяются диммеры любых моделей, так как нагрузка все активная в силу отсутствия емкости и индуктивности. Недостаток систем такого типа — сдвиг цветового спектра в сторону красного цвета. Происходит это в случае уменьшения напряжения. Мощность диммеров находится в промежутке между 60 и 600 ваттами.

Низковольтные галогенные лампочки

Для работы с низковольтными лампами понадобится понижающий трансформатор с регулятором для индуктивной нагрузки. Отличительная особенность регулятора — маркировка аббревиатурой RL. Рекомендуется приобретать трансформатор не отдельно от диммера, а как встроенное устройство. Для электронного трансформатора устанавливают емкостные показатели. Для галогенных источников света важную роль играет плавность колебаний напряжения, иначе срок жизни лампочек резко сократится.

Люминесцентные лампы

Стандартный диммер придется менять на ЭПРА (электронная пускорегулирующая аппаратура), если запуск осуществляется выключателем, стартовым тлеющим зарядом или электромагнитным дросселем. Простейшая схема системы с люминесцентными лампами показана на рисунке ниже.

Напряжение на лампочку направляется с генератора частоты 20–50 кГц. Свечение образуется за счет вхождения в резонанс контура, создаваемого дросселем и емкостью. Для изменения силы тока (что меняет яркость света) нужна смена частоты. Процесс диммирования начинается сразу после достижения полной мощности.

Электронная пускорегулирующая аппаратура производится на основе контроллера IRS2530D, оснащенного восемью выводами. Данное устройство выступает в качестве полумостового 600-вольтного драйвера, обладающего функционалом для запуска, диммирования и предотвращения выхода из строя. Интегральная схема рассчитана на реализацию всех возможных способов контроля, благодаря наличию множества выходов. На рисунке внизу изображена схема управления люминесцентными источниками света.

Светодиодные лампочки

Хотя светодиоды экономичны, нередко появляется необходимость уменьшения яркости их свечения.

Особенности светодиодных источников света:

  • стандартные цоколи E, G, MR;
  • возможность функционирования с сетью без дополнительных устройств (для 12-вольтовых ламп).

Со стандартными диммерами светодиодные лампочки несовместимы. Они просто выходят из строя. Поэтому для работы со светодиодами применяют специальные выключатели с регуляторами яркости для светодиодных ламп.

Подходящие для светодиодов регуляторы выпускают в двух исполнениях: с контролем напряжения и с управлением посредством широтно-импульсной модуляции. Первый тип устройств очень дорог и габаритен (в него входит реостат или потенциометр). Светорегуляторы с изменением напряжения — не лучший выбор для низковольтных лампочек и способны работать только при 9 и 18 вольтах.

Для этого типа источников света характерно изменение спектра как реакция на регулировку напряжения. По этой причине регулировка световых диодов осуществляется путем контроля за продолжительностью передаваемых импульсов. Так удается избежать мерцания, поскольку частота следования импульсов доходит до 300 кГц.

Существуют такие регуляторы с ШИМ:

  1. Модульные. Управление осуществляется выносными регуляторами, пультами ДУ или с помощью специальных шин.
  2. Установленные в монтажной коробке. Применяются в виде выключателей с поворотным или кнопочным управлением.
  3. Выносные системы, устанавливаемые в конструкциях потолка (для лент светодиодов и точечных светильников).

Для широтно-импульсного регулирования необходимы дорогие микроконтроллеры. Причем ремонту они не подлежат. Возможно самостоятельное изготовление устройства на базе микросхемы. Внизу показана схема диммера для светодиодных лампочек.

Нормальная периодичность колебаний достигается за счет использование генератора, в составе которого имеется конденсатор и резистор. Интервалы подключения и отключения нагрузки на выходе микросхемы задаются размером переменного резистора. В качестве усилителя мощности служит полевой транзистор. Если ток выше 1 ампера, понадобится радиатор охлаждения.

В чем различия диммеров?

Диммеры различаются по следующим критериям:

  • По типу монтажа;
  • по исполнению и способу управления;
  • по способу регулирования.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

  • Поворотным;
  • поворотно-нажимного типа;
  • кнопочным;
  • сенсорным;

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

Как подключается диммер?

С этим обычно ни у кого особых сложностей не возникает. Тем более, если приобретается диммер, устанавливаемый в подрозетник вместо выключателя или последовательно с ним.

У большинства приборов такого предназначения имеется две или три клеммы для подключения к сети.

Клеммы для включения диммера в цепь осветительного прибора

Клеммы, обозначенные вертикальными стрелками или (и) буквами «L» предназначены для подключения входного напряжения питания (показаны на иллюстрации зелеными стрелками). Как уже говорилось, по существующим правилам все выключатели, и диммеры в том числе, должны ставиться в разрыв фазного провода. То есть к такой клемме должен походить фазный провод из распределительной коробки.

Входных клемм «L» может быть и две – для чего это бывает нужно – увидим чуть позднее. Но в случае простейшей коммутации подключать фазный провод можно к любой из них.

Клемма, обозначенная пиктограммой в виде волны синусоиды, пересеченной наклонной стрелкой – это выход димминированного напряжения (на рисунке выделен желтым указателем). Именно отсюда идет провод на осветительный прибор или иную нагрузку.

Некоторые диммеры сложной конструкции и расширенной функциональности могут иметь и больше клемм. В том числе – требовать и подключения нулевого провода – для обеспечения работы своей электронной схемы. Но это уже – частные случаи, с которыми следует разбираться, опираясь на приложенную к прибору инструкцию по эксплуатации.

Здесь же мы рассмотрим несколько типовых схем включения диммера с «клеммным набором», показанным выше. На схемах условно показана одна лампа накаливания, но следует правильно понимать, что это имеется в виду осветительный прибор, в которых таких ламп может быть и несколько.

Простейшая схема – диммер выполняет роль выключателя

Это – наиболее распространенный вариант подключения, не требующий никаких доработок. Диммер просто устанавливается на место обычного выключателя и сам берет на себя эту функцию.

Самая распространенная и простая схема установки диммера

При всей ее простоте важно соблюсти главное условие – не перепутать клеммы диммера. То есть на осветительный прибор должен уходить провод с клеммы диммированного напряжения

Схема с последовательно установленным выключателем

Нередко диммер устанавливают последовательно с обычным выключателем, при этом разнося их при необходимости по комнате. Такой подход обычно практикуется в спальной. Выключатель при этом устанавливается у входной двери, а регулятор света – в непосредственной близости от спального места.

Диммер включен в цепь последовательно с обычным выключателем

Входя вечером в спальную, можно на пороге комнаты зажечь свет. А вот управлять его яркостью и включением – уже не вставая с кровати. При необходимости встать ночью – диммер-выключатель тоже под рукой. И, наконец, утром, покидая спальную, на выходе несложно полностью обесточить всю эту схему. При этом на диммере, понятно, сохраняется настройка выставленного уровня мощности свечения лампы.

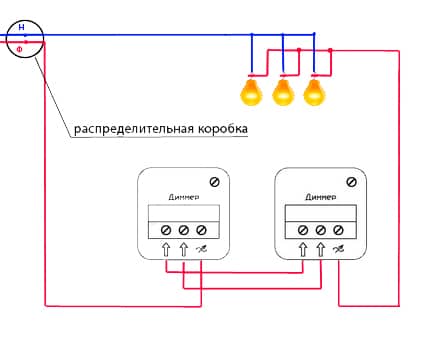

Проходная схема с двумя диммерами

А это – более совершенная, правда, и несколько более сложная в электромонтаже схема с применением двух диммеров. Главная сложность в том, что к каждому прибору должно подходить уже по три провода. Но зато подобная схема позволяет не только включать, но и управлять уровнем мощности свечения лампы независимо из двух мест.

Два диммера, включенные в цепь светильника по «проходной» схеме

В этом варианте есть нюансы. Фаза со входа подается на клемму диммированного напряжения первого прибора. Одноименные клеммы входа двух диммеров (а приборы должны быть одинаковыми) связываются проводкой первая с первой, вторая, соответственно, со второй. А на светильник уходит провод от клеммы диммированного напряжения второго регулятора.

Управлять освещением в такой схеме можно с любого диммера.

Могут быть и более сложные схемы, например, с использованием двух проходных выключателей и диммера. Или же с коммутацией диммера и проходного выключателя. Но для маленьких и средних по величине помещений обычно бывает достаточно тех, что рассмотрены выше.

А усложнение обычно прежде всего отражается на правильности подключения проходных или даже проходных и перекрестных выключателей. Но это уже – несколько другая тема.

Диммер своими руками

Приветствую тебя мой дорогой читатель. Сегодня мы будем собирать диммер своими руками. По-другому он называется регулятор мощности переменного тока. Куда мы его можем «запихать» или где его можем применить? Везде и хоть куда!

Дело в том, что диммер может найти широкое применение, как в хозяйстве, так и в вашей мастерской. Регулировать мощность с помощью него можно на электронагревателе водяного бака или самогонного аппарата, а также в самодельном инкубаторе или вулканизаторе для заклеивания проколотых автомобильных камер.

Отдельное слово хочу сказать про применение данной конструкции в мастерской. Диммером можно плавно регулировать температуру нагрева паяльника, скорость вращения дрели или болгарки, а также просто для регулирования яркости ламп накаливания.

  • Теперь можно сделать вывод, что диммер является бесценным устройством в хозяйственной деятельности и мастерской.
  • Схема диммера (регулятора мощности)

Основным регулирующим элементом является симистор он же триак BTA06-600. Его можно заменить на практически любой аналог из серии BTA, например BTA12-60, BTA24-600 или другой. Пересчет номиналов элементов при этом производить не нужно.

Первые цифры маркировки означают максимальный ток в открытом состоянии. Максимальное обратное напряжение определяется второй группой цифр.

Таким образом, BTA06-600 это триак с током 6А и напряжением 600В, которого хватит для регулировки нагрузки мощностью 800Вт. При выборе симистора рекомендую брать запас по току. Обычно я беру двукратный запас.

На цене это отражается незначительно, а надежность конструкции повышается заметно, да и душа спокойна.

Резистор R1 должен быть мощностью 0.25Вт, даже при использовании диммера на 3кВт резистор будет холодным. Также нет особых требований для переменного резистора, берем любой. Конденсатор C1 пленочный, напряжением 400В. Предохранитель выбирается в зависимости от тока нагрузки.

  1. Светодиод можно не устанавливать, тогда вместо диода VD1 необходимо установить перемычку.
  2. Предохранитель F1 можно установить на отдельной колодке или на проводе, выведя колпачок его корпуса на заднюю панель диммера.
  3. Работа схемы

При подключении нагрузки симистор VD4 закрыт. В это время начинает протекать ток через предохранитель F1, нагрузку и резисторы R1, R2, заряжая конденсатор C1.

Как только на конденсаторе C1 напряжение поднимется выше 32В, откроется динистор VD3 и через него потечет ток, открывая VD4.

Переменным резистором R2 регулируется скорость зарядки конденсатора C1. Чем дольше он будет заряжаться до порога открытия VD3, тем дольше будет закрыт VD4, а когда он закрыт, происходит отрезание синусоиды на нагрузке.

Несколько слов об охлаждении

К фланцу регулирующего элемента необходимо прикрепить радиатор охлаждения. Не забываем между ними положить слой теплопроводной пасты. Площадь поверхности радиатора нужно подобрать опытным путем.

Из своего опыта скажу, что для регулировки паяльника или лампы накаливания мощностью 80Вт можно обойтись без радиатора.

 При работе на нагрузку 1кВт (BTA12-600) с площадью радиатора 200см2 температура последнего достигает 900C при длительности работы 5ч.

При пятичасовой работе (BTA24-600) на нагрузку 3кВт я достиг комнатной температуры радиатора, для этого я установил небольшой кулер от процессора ПК, обеспечив его питание от миниатюрного выпрямителя.

  • Для исключения нагрева силовых дорог печатной платы, при работе на большую мощность (более 1кВт), следует дорожки покрыть толстым слоем олова или пропаять медным проводом.
  • Сетевые провода и провода нагрузки рекомендуется впаять в плату, чтобы исключить плохой контакт и нагрев клемм.
  • Меры техники безопасности

Диммер работает при высоком напряжении (220В), поэтому при его работе лучше не трогать инструментом или руками конструкцию. Если кому интересно, то скажу вам, что от фланца симистора током не «бьет», и соответственно от радиатора тоже (проверено).

Проверять работоспособность диммера лучше всего на лампе накаливания мощностью 60-80Вт. Не стоит пробовать подключать светодиодные, энергосберегающие и другие лампы, включающие в себя пусковые устройства и импульсные преобразователи.

Печатная плата диммера СКАЧАТЬ

Что такое диммер и зачем он нужен?

Диммер – электронный прибор, способный регулировать мощность, за счёт регулирования напряжения, поступающего к нагрузке. Мощность зависит от напряжения и тока в нагрузке. Это значит, что если уменьшить одну из составляющих уменьшиться и мощность. Напряжение и ток связаны законом Ома, а значит уменьшить мощность вашего прибора (яркость светильника) можно, увеличив общее сопротивление нагрузки. То есть использовать балластные резисторы, дроссели или конденсаторы.

Балластные гасители мощности – преобразуют лишнюю энергию в тепло и имеют низкий КПД. Чтобы регулировать мощность прибора, в нашем случае яркость лампочки, нужно другое устройство – диммер.

Светодиодные лампы, регулируемые диммером, подойдут для работы с любым регулятором. Но есть некоторые нюансы в отличии типа регулировки напряжения. Это определяется схемотехникой диммера, различия будут подробно описаны в следующих разделах статьи. От типа диммера зависит насколько хорошо будут регулироваться LED.
