Как сделать удлинитель своими руками

Удлинитель на катушке

Рассмотрим другой способ, как сделать удлинитель на катушке самому.

Нам понадобится кабель, длина на ваше усмотрения, розеточная колодка, штепсельная вилка, две шайбы, болт на 8 мм длиной 16 см и гайка, лобзик электрический, шуруповерт со сверлом на 8 мм и катушка.

Для начала сделаем катушку. Вырежем лобзиком два блина идеально ровные, диаметр которых 25 – 30 сантиметров. Материал подойдет – фанера, ДСП. Далее в блинах сверлим точно посередине отверстие, отрезаем ровно полиэтиленовую трубу длиной 13 см диаметром 5 см.

Потом, на болт надеваем шайбу, сам болт шайбой, пропихиваем в отверстие в блине, далее одеваем трубу, потом второй блин, шайба, гайка и затягиваем их между собой.

Полиэтиленовая труба служит втулкой между блинами. По мере стягивания втулку надо центровать. Сверлим еще одно отверстие на блине от края 3 см к центру. С одной стороны кабеля подсоединяем розеточный блок. Другой конец кабеля проталкиваем с наружной стороны во внутрь, пока розеточная колодка не упрется в катушку, розетку крепим саморезами. Вилку подсоединяем к шнуру. И наматываем шнур на втулку. Удлинитель с катушкой готов.

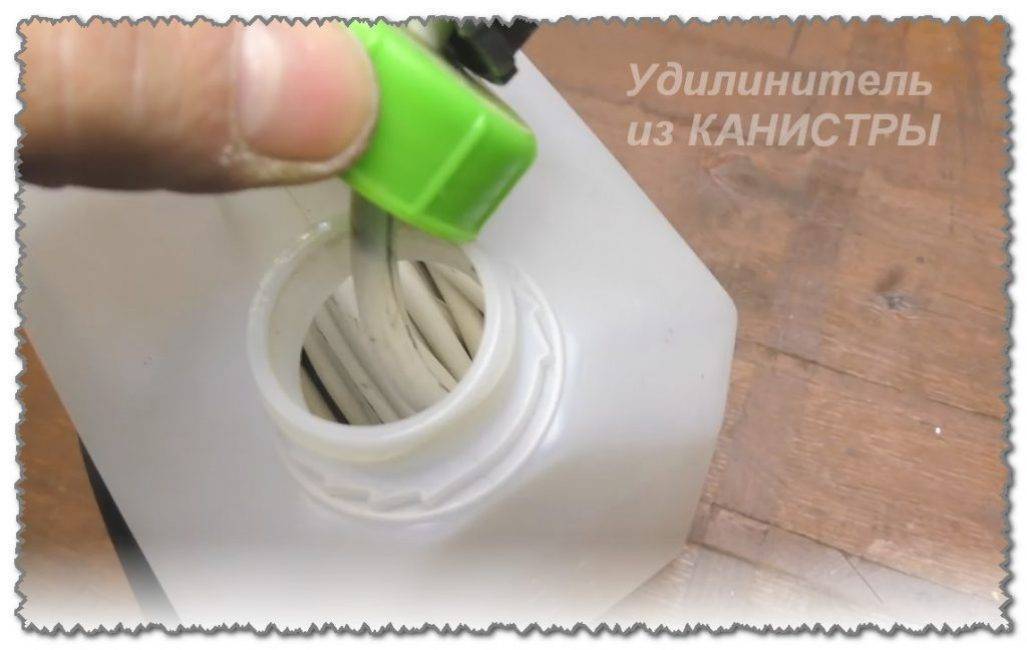

Изготовление катушки-переноски

Там электрический кабель

Главное в работе с электричеством – безопасность. Поэтому для изготовления переноски кабеля мы будем использовать только диэлектрические материалы.

• Пластмассовая канистра на 5 литров
• ПВХ-труба диаметром 50 мм
• Кусок оргстекла
• Кабель сечением 1,5 мм, длиной 20 м
• Выносная розетка и вилка
• Болт М6 и пара гаек

Также потребуется:

• ножовка по металлу
• электролобзик
• шуруповерт с набором коронок
• клей
• краска

Переноска будет представлять собой корпус из канистры и шпули для наматывания провода.

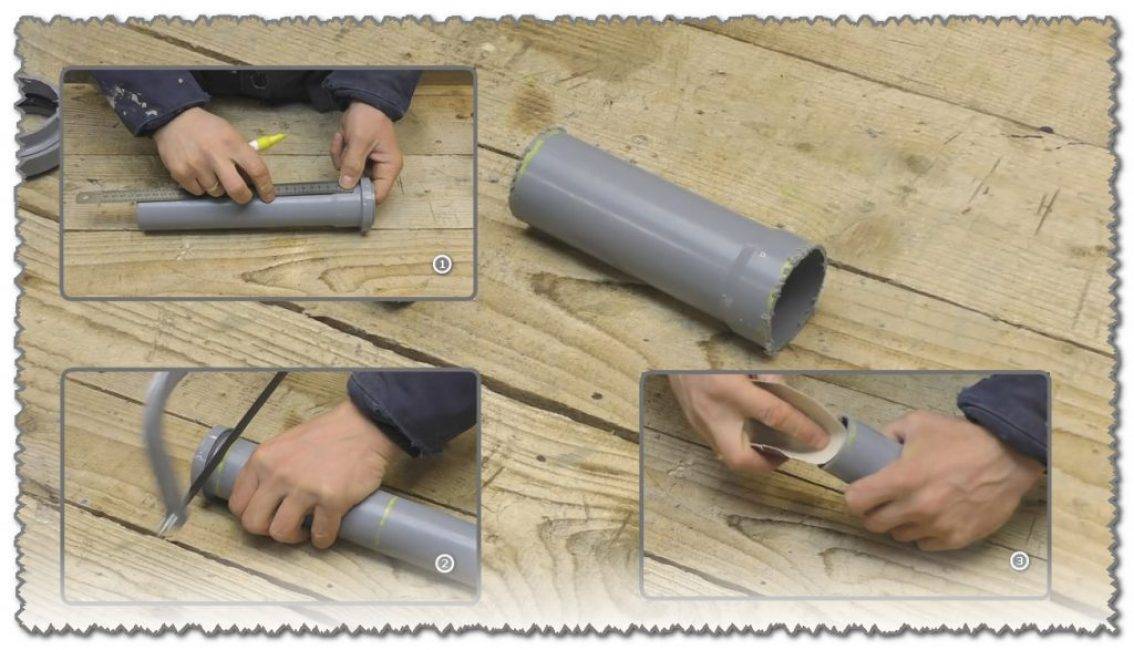

Этап №1 – изготовление шпули

Подготавливаем шпулю

В качестве шпули будем использовать ПВХ трубу.

1

Замеряем ширину канистры и отмечаем этот размер на трубе, отступя от внешнего канта.

2

Отрезаем ножовкой.

3

Зачищаем края.

4

Сверлим отверстие в середине трубы на одной стенке – место под вывод провода наружу.

На этом этапе завершаем манипуляции с трубой, поскольку она потребуется для нанесения разметки на другие элементы самоделки.

Этап №2 – ручка для шпули

Подготовка рукояти

1

Вращение шпули будет осуществляться посредством ручки из оргстекла.

2

Для этого на листе диэлектрика, подготовленной ранее трубой (шпулей), размечаем место крепления рукоятки. Также рисуем форму будущей ручки в произвольной форме. Таких заготовок нужно 2 шт.

3

По разметке производим пиление, для этого используем лобзик и дрель с коронкой. Шкурим заготовки.

Рукоять готова

4

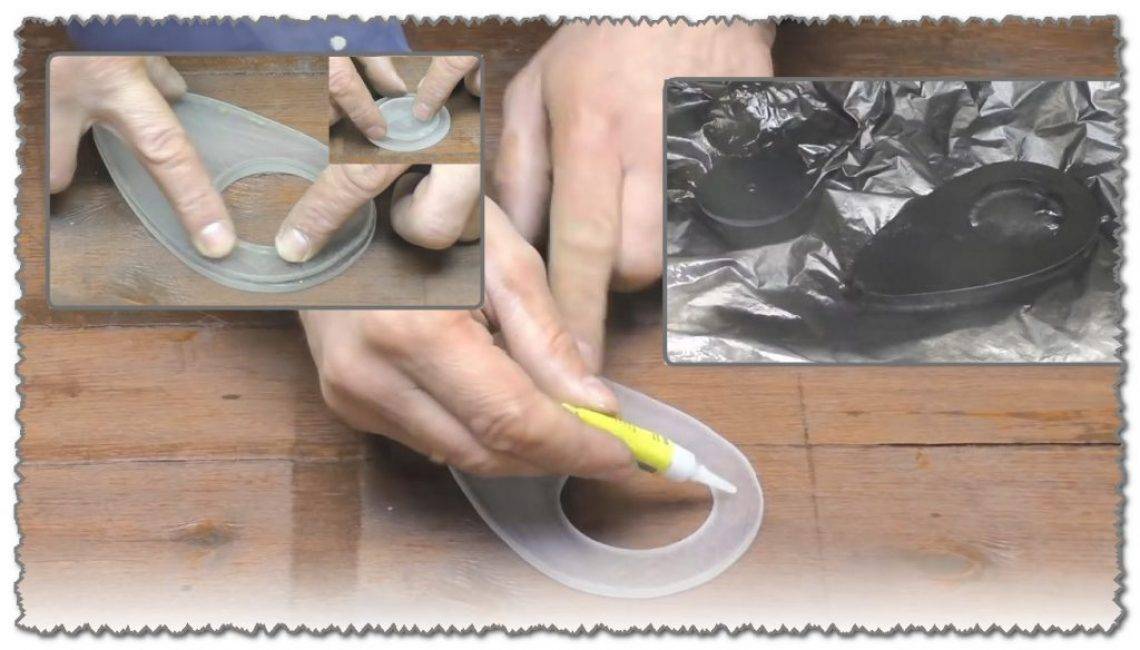

Полученные детали склеиваем, зашкуриваем и красим так, как показано на фото выше.

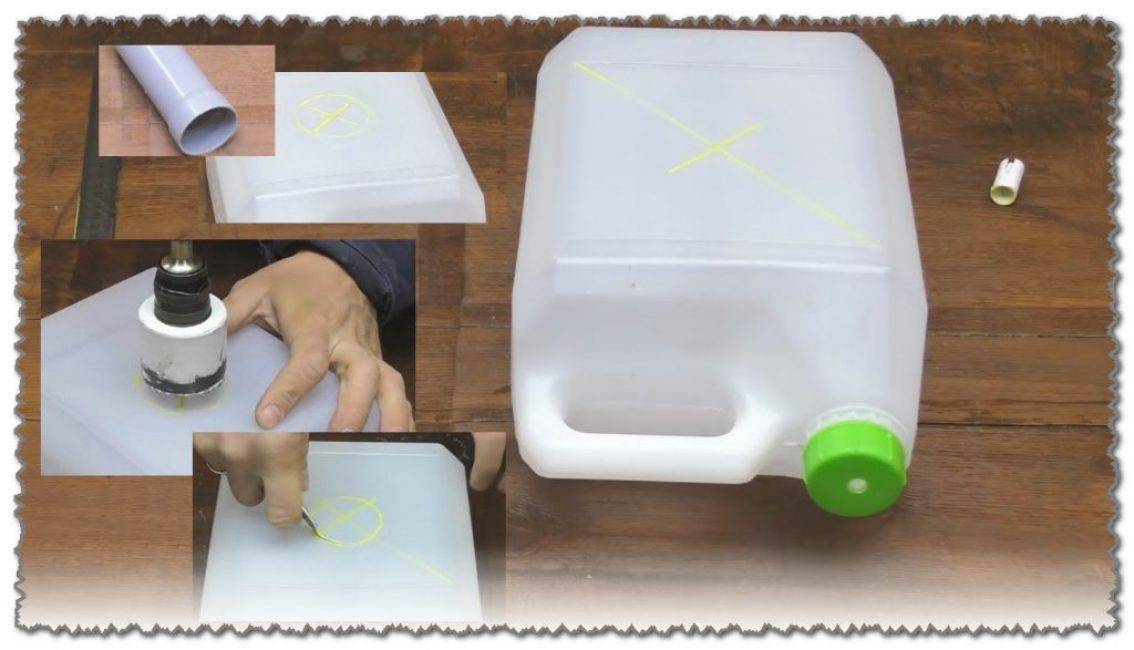

Этап №3 – подготовка канистры

Размечаем и вырезаем

1

Шпуля будет находиться ровно по центру, поэтому делаем разметку с обеих сторон канистры.

2

Диаметры отверстий под трубу отличаются, поэтому отмечаем их при помощи подготовленной ПВХ-трубы.

3

Высверливаем отверстия коронкой или вырезаем ножом.

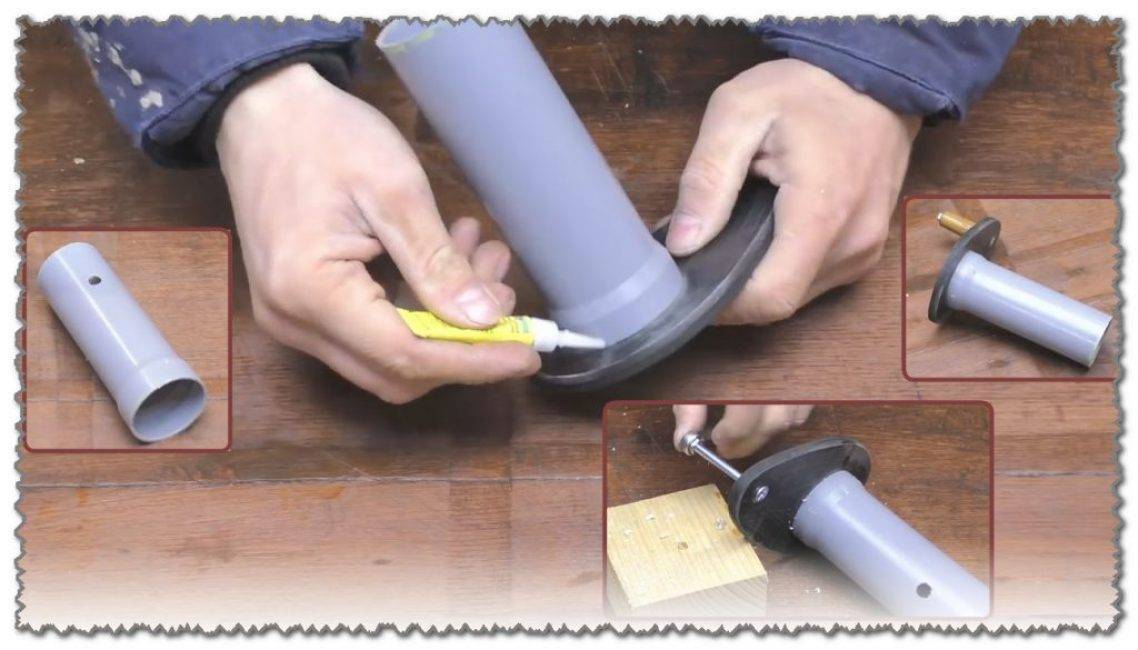

Этап №4 – склейка шпули и рукояти

Шпуля полностью готова

1

Краска на оргстекле высохла, а потому можно ручку приклеить к трубе.

2

Но перед этим на рукояти нужно просверлить отверстие для болта, за который будет осуществляться вращение. Должно получиться так, как показано на фото выше.

Этап №5 – окончательная сборка

Сборка переноски

Собираем всю конструкцию: просовываем провод через шпулю, потом через канистру и её крышку. Всё должно получиться так, как показано на схеме ниже.

Как сделать детский домик своими руками: из дерева и других материалов. Чертежи с размерами | (80 Фото Идей & Видео)

Как сделать электрическую переноску с выключателем

У меня бывали такие случаи, что я включал что-то в переноску, а этот прибор или инструмент не работает. И тогда я начинаю искать, в чём же причина – в электроинструменте или в переноске. А вот если на блоке розеток установлена кнопка с подсветкой, то тогда становится визуально видно, есть ли в переноске напряжение. И круг поиска значительно уменьшается.

Так что давайте в нашу переноску установим кнопку с подсветкой. Можно конечно пойти более лёгким путём и купить в магазине готовый блок розеток уже с кнопкой. Но нам же с вами важен сам процесс монтажа, поэтому кнопку будем устанавливать самостоятельно.

В хозяйственном магазине покупаем кнопку с подсветкой KCD3

При покупке обращайте внимание на технические характеристики. Нужно, чтобы кнопка была рассчитана на напряжение минимум 220 В, обычно на них пишут 250 В, ток 16 А и степень защиты должна быть не меньше чем IP – 55

На кнопке будет три контакта. Два нужны для подключения (коммутации) силы, а третий для подсветки.

Чтобы установить кнопку в наш блок розеток нам нужно вырезать под неё соответствующее отверстие. Для этого можно воспользоваться дрелью и маленьким напильником (надфилем). Насверливаем несколько отверстий, а потом напильником подгоняем под нужные размеры. Главное не переборщить, чтобы кнопка не болталась в корпусе. На кнопке должна быть маркировка, где вход и выход, и где контакт для подсветки.

Удлинитель на катушке: как выбрать и как сделать своими руками

Практически каждый строитель или мастер ремонтник, который изо дня в день пользуется переносками, знаком с таким явлением, как появление узлов на кабеле. С ними вообще прямо мистика получается – один конец включен в розетку, к другому подключен перфоратор.

Несмотря даже на удаление этих двух концов друг от друга, практически всегда на переноске интересным образом появляются узлы – бороться с этим явлением невозможно. Они отсутствуют только в случае использования удлинителя на катушке – о нем и пойдет разговор в данной статье, в которой вместе с сайтом stroisovety.

org мы разберемся с вопросами выбора и самостоятельного изготовления такой прекрасной и удобной вещи, как удлинитель на катушке.

Удлинители на металлической катушке фото

Удлинитель на катушке: как выбрать и отличительные черты

По большому счету, силовой удлинитель на катушке и выбирать-то нечего – разновидностей у этого изделия вообще нет, и отличаться друг от друга они могут только тремя показателями.

1. Длина. Здесь вроде бы все понятно и без комментариев – нужно 20м, значит берем двадцатиметровую переноску. Все просто, но, тем не менее, не стоит забывать о том, что завтра может понадобиться не 20 метров кабеля, а, скажем, 23,5м. Удлинитель – это такая штука, которой много не бывает. Это если говорить о стройке – к примеру, на даче или в частном доме ситуация другая – здесь просто измеряем нужную длину и покупаем с небольшим запасом.
2. Мощность. Этого показателя тоже много не бывает – в смысле, что лучше приобрести такой, чтобы он выдерживал довольно приличную нагрузку. Чтобы киловатт пять для нее было не проблема. Мощность удлинителя обычно указывается в Амперах – это даже не мощность, а сила тока, которую сможет выдержать кабель и все остальное электрическое оборудование переноски.

3. Материал, из которого изготавливается катушка. Здесь два варианта – барабан такой переноски может быть изготовлен либо из пластика, либо из железа. Для дачи или личного аккуратного пользования можно смело покупать удлинитель на пластиковой катушке, а вот для стройки или ремонта он подойдет мало. Гораздо дольше в таких жестких условиях эксплуатации прослужит удлинитель на металлической катушке.

   Удлинитель на катушке фото

Как вариант, в этот список можно добавить еще и производителя, но это будет не совсем правильно

Тем не менее, обращать внимание на то, кто изготовил удлинитель на катушке, не только можно, но и нужно обязательно – именно от этого момента в первую очередь зависит качество изделия

Электрический удлинитель на катушке: преимущества и недостатки

Наверное, я не с того начал – для начала необходимо было разобраться с достоинствами и недостатками, а потом уже переходить к выбору. Ну да ладно, как говорится, лучше поздно, чем никогда,и все познается в сравнении – естественно, сравнивать будем с переноской без катушки. Что будем оценивать? Возможности и удобство эксплуатации.

1. Возможности. По большому счету, ее возможности мало чем отличаются от возможностей обычной переноски без бобины – и те и другие могут иметь предохранитель от перегрузки, оба варианта изделий могут оснащаться несколькими разъемами для подключения потребителей электрического тока (как правило, их не более четырех). Единственное, что их по-настоящему отличает, так это удобство использования, хотя и здесь вопрос спорный.
2. Удобство эксплуатации. Что здесь удобно делать, так это сматывать переноску – вращая барабан, это можно сделать в разы быстрее. То же самое можно сказать и о разматывании удлинителя – воткнули в розетку вилку и пошли с бобиной куда нужно. Переноска сама разматывается. Это, пожалуй, и все удобства, которые можно выделить. Если же говорить, наоборот, о неудобствах, то тут можно отметить тот факт, что ручными электроинструментами, подключенными к переноске с барабаном, пользоваться неудобно. Каждый, кто пробовал это делать, скажет, что в такой ситуации приходится перемещать за собой не только сам инструмент, но еще и барабан – как минимум это мешает.

   Удлинитель на пластиковой катушке фото

А вообще удлинитель на катушке удобен только в одном случае – когда он играет роль стационарной точки подключения других переносок. Ну и еще тогда, когда с их помощью подсоединяется не совсем мобильное оборудование – к примеру, компрессор или бетономешалка. Это если говорить о стройке – ежели выбирать такую переноску для дома и для дачи, то она будет удобной в любом случае.

Порядок выполнения работ

В первую очередь готовится печатная плата из куска фольгированного текстолита. На приобретенном куске текстолита размечаем расположение элементов схемы, отмечаем необходимые размеры платы и вырезаем её.

Обезжириваем фольгу, чистим мелкой шкуркой, рисуем карандашом монтажную схему регулятора, соответствующую принципиальной.

Лаком (можно лаком для ногтей) обводим карандашный рисунок. После высыхания лака опускаем плату в ванночку с хлористым железом и вытравливаем медную фольгу не участвующую в работе схемы.

Устанавливаем симистор или тиристор на радиаторе для отвода тепла.

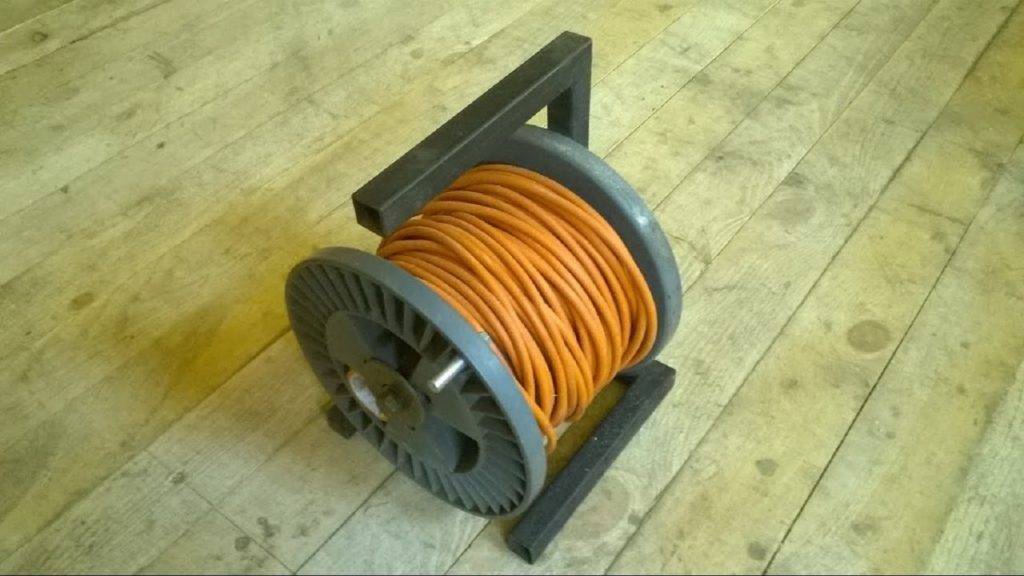

Катушка для кабеля своими руками

Электрическая переноска в домашнем хозяйстве является неотъемлемой частью. Проблем не возникает когда переноска длиной всего пару метров, но вот когда длина переноски достигает 15-50 метров, становится весьма неудобным постоянно разматывать и сматывать ее.

Решение данной проблемы существует довольно давно, в продаже имеются электрические удлинители на катушке. Но вся проблема заключается в том, что цена таких катушек за облачна, а качество порой оставляет желать лучшего.

С другой стороны катушку для провода можно легко изготовить своими руками, что будет на порядок дешевле.

Причем вы сможете использовать провод, такой длины и такого сечения какой необходим для ваших целей.

Для изготовления удлинителя на катушке нам понадобится: электрическая вилка, провод, розетка, ну и, разумеется, сама катушка. Но где, же взять катушку? Для этих целей подойдут катушки от телевизионного кабеля, цепей, тросов и т.д. Можно пройтись по строительным рынкам или мелким магазинам, где торгуют данными материалами, и приобрести пустую катушку.

Но если у вас нет времени или желания ходить по магазинам и выпрашивать катушку, то ее легко можно сделать самостоятельно. А всего-то нам понадобится: — кусок фанеры или OSB 60х30см толщиной 8-10мм, — 9см пластиковой канализационной трубы диаметром 110мм — 3 болта М6 или М8 длиной 120мм с гайками.

Самое главное это изготовить боковины (щечки для катушки). Я привык делать все ровно, поэтому предложу свой вариант.

В ненужном куске фанеры делаем отверстие для пилки электролобзика, и крепим подошву электролобзика шурупами к фанере.

После чего переворачиваем электролобзик и прикручиваем фанеру, к какой ни будь выступающей поверхности (стол, стул, пень и т.д.)

На отрезке заготовки (фанеры или OSB) отмечаем центр (в моем случае радиус составил 15см) и сверлим отверстие для шурупа, после чего приставляем заготовку вплотную к пилке, и крепим фанеру шурупом, только сильно не затягиваем, нам нужно, чтобы заготовка вращалась вокруг своей оси.

Включаем электролобзик (зажимаем кнопку фиксатора), и начинаем проворачивать заготовку (фанеру) вокруг оси. Таким образом, мы получим идеально круглые боковины для нашей будущей катушки.

В боковинах сверлим отверстия под стягивающие болты, и по центру сверлим отверстие для оси. Поскольку с течением времени центральное отверстие может разбиться, я решил использовать втулку из пластиковой 1/2″ трубы. Втулка, с обратной стороны должна выступать на 15-20мм, чтобы болты не цеплялись за каркас.

Каркас был согнут из 10мм прутка, и состоит из двух частей, рукоятки и опоры. В принципе если не нужна опора, то можно изготовить только рукоятку (согнуть пруток в виде буквы П), этого достаточно будет чтобы разматывать и сматывать катушку.

После примерки, рукоятку привариваем к опоре. На рукоятке нарезаем резьбу М10, для гайки, которая будет фиксировать катушку. Источник

:https://www.sense-life.com/hands/katushka_dlya_provoda.php

Каркас и катушку желательно покрасить, чтобы фанера не расслоилась и дольше прослужила, после чего производим сборку.

Осталось только намотать провод, и установить вилку с розеткой. Что касается провода, то я использую ПВС 2х1,5мм, на рынке выбираю тот, что мягче. Подобного образца катушка, с проводом ПВС у меня прослужила 7 лет без каких либо нареканий

Let’s block ads! (Why?)

Ключевые этапы изготовления и сборки катушки для удлинителя

1. Изготовление втулки для барабана. Универсальная самодельная катушка для удлинителя будет вращаться

Поэтому важно изготовить надежную втулку с фиксирующими шайбами. Для этого необходимо взять трубу сечением 20 и 25 мм

Материал нарезается по ширине барабана с учетом установки фиксирующего болта. При этом трубчатый элемент сечением 20 мм необходимо отрезать с запасом по ширине не менее 5 мм. Меньший диаметр трубы должен свободно вставляться во внутрь. По бокам оси устанавливаются выточенные из стали толщиной 2-4 мм втулки. Подвижный элемент фиксируется болтом М8 или М10.

2. Подставка для катушки из профилированной трубы. В инструкции на фото, где указано как сделать катушку для удлинителя присутствует конструктивно важный элемент П-образная стойка. Данную деталь можно изготовить из отрезков профилированной трубы 20х20 мм и 20х40 мм

Изначально важно определить размеры конструкции с учетом габаритов вращающегося барабана. Труба 20х20 мм нарезается по нужным параметрам и сваривается между собой в форме буквы П

Центральная часть размечается по центру. После чего вертикально приваривается труба 20х40 мм.

Важно: Трубу 20х40 мм необходимо приварить максимально ровно, чтобы в дальнейшем не возникало трудностей с вращением барабана. Для этого рекомендуется использовать угольник или строительный уровень

3. Крепление оси для барабана на стойке. Ось должна привариваться к трубе 20х40 мм. Предварительно необходимо отметить положение барабана по высоте. Круглая труба 20 мм приваривается к профилированной электродной сваркой. Также потребуется упорная шайба, которая будет выполнять роль фиксатора для барабана. При необходимости шайбу можно приварить к профилю.

4. Рукоятки для катушки и несущей рамы. Ручки необходимы для удобства пользования катушкой. В качестве основных элементов подойдут рукоятки от болгарки или дрели. Большую ручку необходимо закрепить в верхней части профиля 20х40 мм при помощи гайки. Маленькая должна быть расположена на самой катушке. Ручку для вращения барабана можно изготовить из болта или шпильки. Также подойдет рукоятка с роликом. В таком случае можно получить более плавную работу вращающегося механизма.

5. Установка розеток на катушку. Прежде, чем прочитать как сделать катушку для удлинителя своими руками необходимо приобрести все составные элементы для сборки изделия. Для нормальной работы устройства следует приобрести панельные розетки. Данная разновидность розеток является достаточно удобной и наиболее подходящей для установки. Варианты монтажа представлены на фото ниже. Для надежности розетки можно закрепить на саморезы со шляпкой. Крепеж розеток подбирается индивидуально с учетом ширины пластикового барабана.

6. Установка барабана на ось. После монтажа розеток и ручки катушку необходимо закрепить на оси. Для этого барабан со втулкой одевается на трубу 20 мм. Наружная часть оси фиксируется болтом или гайкой в зависимости от типа выбранной конструкции. Затягивание фиксирующего механизма следует производить с учетом свободного вращения барабана. После затяжки катушка не должна заклинивать.

7. Наматывание электрического кабеля на катушку. Для целевого применения изделия потребуется намотать кабель. Подойдет практически любой провод с сечением жилы 1,5-2,5 мм2. Наматывание необходимо осуществлять с учетом механизма фиксации кабеля. На конце провода должна присутствовать вилка для включения, а установленные розетки необходимо подключить последовательно. Количество розеток зависит от габаритных размеров барабана.

Важно: В целях безопасности все контакты следует изолировать. Для изготовления нам потребуются:

Для изготовления нам потребуются:

• стальной квадрат 10 мм — длинной 1 м.
• шпилька с гайкой диаметром 10-12 мм — длина 170 мм.
• ручка, к примеру от УШМ.
• муфта 100 мм и две заглушки к ней
• два круга из фанеры диаметром 230 мм
• шпилька 8 мм — длина 1 м и 6 гаек и шайб
• три розетки и одна вилка
• провод

Как выбрать удлинитель

При выборе удлинителя, предназначенного для использования в комплексе с электрической газонокосилкой для травы, нужно обращать внимание на ряд значимых параметров и характеристик. Во-первых, выберите оптимальную длину удлинителя

В этом моменте ориентируйтесь на размеры своего участка. Дополнительно добавьте пару метров «про запас»

Во-первых, выберите оптимальную длину удлинителя. В этом моменте ориентируйтесь на размеры своего участка. Дополнительно добавьте пару метров «про запас».

Для определения приблизительной длины шнура удлинителя можете воспользоваться следующей схемой.

Дано: прямоугольный участок 20х30, т.е. стандартные 6 соток.

Основные характеристики

Находим квадрат диагонали участка, просуммировав квадраты его сторон. Далее нужно извлечь корень из полученного значения, чтобы получить длину диагонали. В случае с этим участком она составит 36,06 м.

Ближайшая стандартная длина удлинителя – 40 м. Покупаем такое изделие. Запас пойдет на компенсацию поворотов, изгибов и т.п. Округлять расчетную длину в меньшую сторону можно лишь в том случае, если стационарные розетки установлены по разным углам строения, расположенного на участке.

В случае с триммерами, рекомендованные сечения кабелей будут следующими:

• для устройства мощностью не более 1,5 кВт – 0,75 мм;
• 1,5-2 кВт – 1 мм;
• 2 кВт и более – 1,5 мм.

Популярный вариант

Сечение кабеля удлинителя, предназначенного для использования в комплексе с газонокосилкой мощностью более 2,5 кВт, должно составлять не менее 1,5 мм.

В-третьих, нужно решить вопросы с особенностями заземления удлинителя. Если заземление необходимо (а его наличие является настоятельно рекомендованным), покупайте изделие, в маркировке которого присутствует цифра «3». В качестве примера можно рассмотреть модель удлинителя КГ 3х1,5 мм от популярной марки Атлас.

Особенности удлинителя на видео.

В-четвертых, нужно выбрать подходящее конструктивное исполнение удлинителя. Как отмечалось, подобные изделия могут быть выполнены на катушке либо в бухте. Первый вариант является наиболее предпочтительным. Второй используется преимущественно в промышленных масштабах и позволяет подключать более мощную технику.

В-пятых, необходимо учесть ряд общих рекомендаций по выбору удлинителя для газонокосилки:

• Удлинитель должен быть укомплектован одной обрезиненной розеткой. Наличие двух и большего количества розеток создаст сложности при подключении электрической газонокосилки и доставит неудобства в процессе работы.
• Для использования в комплексе с газонокосилками лучше всего подходят удлинители, шнур которых окрашен в оранжевый цвет. Такая расцветка попросту более хорошо заметна на земле, благодаря чему вероятность случайного повреждения кабеля и возникновения сопутствующих проблем сводится к минимуму.
• Ввиду того что работы по уходу за газоном выполняются преимущественно в теплое время года, для использования в комплексе с электрической газонокосилкой предпочтительнее всего выбирать удлинитель с проводом ПВС.
• Если удлинитель будет использоваться не только в комплексе с газонокосилкой, но и для выполнения различных работ в холодное время года, отдавайте предпочтение моделям с проводами КГ.

Процесс изготовления удлинителя

Следует сразу же отметить, что самостоятельное изготовление USB удлинителя требует специальных знаний электроники и радиотехники, практических навыков работы с паяльником и другим электроинструментом. В противном случае рекомендуется приобрести готовое изделие нужной длины, хотя оно и будет дороже самодельного. Тем не менее, многие все-таки пытаются сделать USB удлинитель самостоятельно.

Прежде всего нужно запастись стандартным USB кабелем небольшой длины. По возможности, в нем должен быть ферритовый сердечник, способный гасить высокочастотные помехи и указывающий на высокое качество кабеля. Такой отрезок можно попросить или недорого купить у людей, занимающихся кабельными линиями. У них же можно попросить и необходимое количество компьютерного кабеля UTP, желательно одной из высоких категорий, например, 5е, 6 или 6е. От этого будет зависеть скорость работы аппаратуры на противоположном конце.

Из инструмента понадобятся кусачки или ножницы для разрезания кабеля. Зачистка проводов выполняется специальным инструментом, но при его отсутствии можно обойтись простым ножом. Для соединений будут нужны паяльник, припой и канифоль, поскольку скрутки проводов не допускаются из-за их высокого сопротивления. Места соединений изолируются термоусадочными трубками. Вместо них можно использовать изоленту.

Работы начинаются с разрезания кабелей на отрезки необходимой длины и зачистки концов. Изоляция со всех проводников снимается примерно на 3-5 мм. USB кабель содержит 4 проводника, UTP кабель – 8. В состав одной пары UTP кабеля, входит два проводка – цветной и пестрый. Вместо пестрого может быть белый провод. Каждая такая пара припаивается к отдельному проводку USB кабеля с соблюдением соответствующих цветов. По такой же схеме изготавливается USB удлинитель с дополнительным питанием своими руками, известный как активный удлинитель.

По завершении пайки нужно проверить, чтобы не осталось разорванных мест. После этого термоусадочные трубки сдвигаются к местам пайки и нагреваются строительным феном до их полного прилегания к соединенным проводникам. После того как все термоусадки на проводниках остынут, они собираются все вместе в единый пучок, поверх которого таким же образом устанавливается общая термоусадочная трубка. Перед первым подключением аппаратуры, желательно проверить контакты с помощью тестера. Если проверка показала норму, то самодельный удлинитель можно использовать для работы.

Удлинитель своими руками.

Сборка удлинителя

После выбора кабеля, розетки и вилки приступаем к сборке удлинителя. Нам потребуется вилка, розетка, отрезок провода нужной длины, нож, отвёртка плоская (возможно и крестовая тоже), пассатижи и небольшой деревянный брусок, доска или фанерка. Для примера у меня взяты розетка и вилка со степенью защиты IP20, рассчитанные на ток 16А и провод ПВС 3 х 1,0.

Сначала разберём розетку и примерим какой отрезок кабеля необходимо будет избавить от внешней изоляции.

После чего снимем внешнюю изоляцию кабеля на нужную длину с помощью острого ножа. Для этого слегка нажимая, чтобы не прорезать изоляцию насквозь, проводим ножом в длину по всему зачищаемому участку, в самом конце сильно надавим на нож, чтобы прорезать последние 5 мм — для удобства разделки кабеля. Делаем это на бруске, чтобы не прорезать стол.

Потом раскрываем прорезанный кончик, берёмся пассатижами за конец одной из жил кабеля, рукой за изоляцию и разделываем кабель, больших усилий прилагать не нужно, иначе можно повредить жилу, если не разделывается, то значит вы недостаточно глубоко прорезали изоляцию. Но будьте осторожны, нельзя, чтобы нож повредил случайно и вторую изоляцию.

Следующий шаг — зачистка концов каждого проводника. Можно использовать клещи для снятия изоляции (стиппер) или тот же нож. Нужно зачистить около сантиметра длины.

Теперь «заряжаем» розетку проводом, провод в жёлто-зелёной изоляции подключаем к центральному контакту, это защитный проводник (заземляющий провод). Остальные два провода — под крайние винты. Смотрите, чтобы изоляция не попала под зажим, лучше пусть оголённый провод немного торчит из-под зажима.

В крышке розетки нужно вырезать отверстие под провод, оно должно быть чуть меньше, чем кабель, чтобы плотно прижать сам кабель крышкой, для того, чтобы он не вытаскивался. У меня это получилось аккуратно сделать ножом, но можно использовать круглый напильник или надфиль.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Специфика эксплуатации И при этом не сработал автоматический выключатель, не помогло УЗО, так как удлинитель, работавший как часть стационарной проводки, на самом деле её продолжением не являлся, его кабель оказался меньшего сечения, чем провода электропроводки, на которые и была рассчитана защита. Спрашивайте, я на связи!

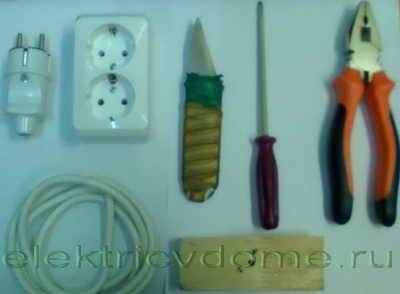

Материалы для самодельной переноски

Для того, чтобы своими руками сделать удлинитель, потребуется:

• Кабель;
• Вилка;
• Блок розеток.

Но этот набор видится банальным только для неискушённого взгляда. Дело в том, что в зависимости от параметров кабеля:

• Материала проводов;
• Вида изоляции;
• Площади сечения проводника;
• Длины.

Будет зависеть, какая суммарная мощность электроприборов может быть запитана через самодельный удлинитель.

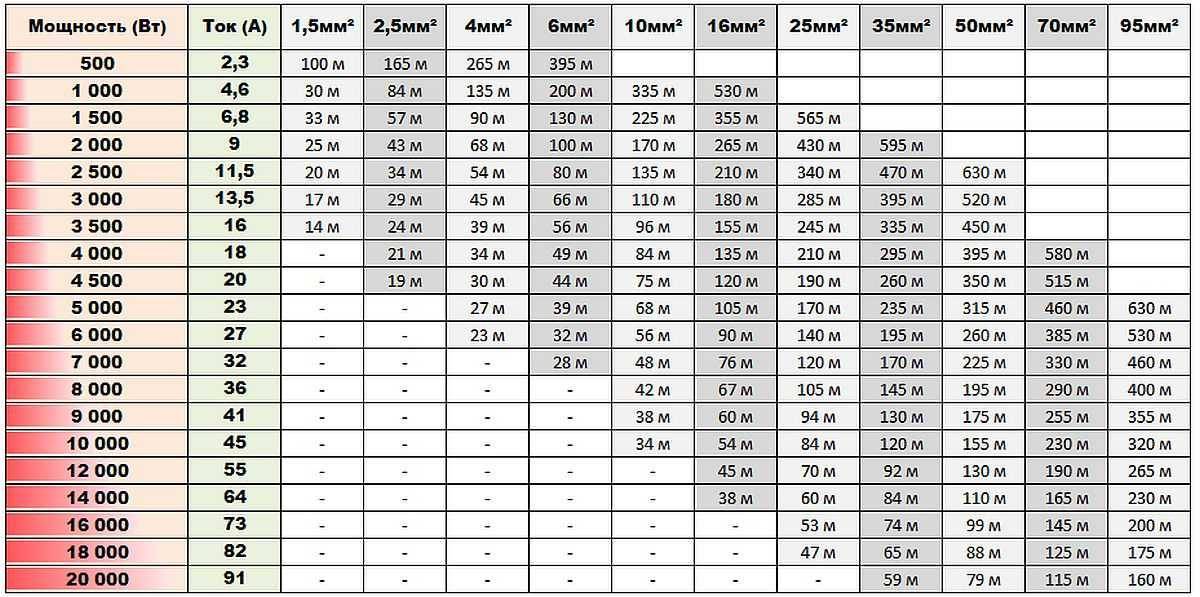

Соотношение максимальной мощности и длины провода

Градацию удлинителей правильнее всего выстраивать по подключаемой мощности и длине кабеля. Например, при использовании внутри квартиры, максимальная нагрузка редко может превышать 3 кВт:

• Телевизор — 100 Вт;
• Утюг — 1000 Вт;
• Микроволновка — 1.8 кВт;
• Ноутбук + роутер + 3 Led лампы — 100 Вт.

Для дачи или гаража, лучше сделать переноску, рассчитанную на более высокую мощность, ну хотя бы на 6 кВт. Но здесь вмешивается фактор длины кабеля. Зависимость можно увидеть в таблице.

Для квартиры, переноска длиной 10 метров, покроет потребности в 99.9 % случаев. Для дачи, гаража и прочих хозяйственных нужд, лучше сделать своими руками удлинитель на катушке, с кабелем длиной метров 40-50. Это априори решит почти все возможные потребности.

Кабель или провод

В отличие от провода, кабель имеет дополнительную, общую изоляцию проводников, что допускает его прокладку в земле, или временное размещение на грунте, под открытым небом. Следовательно, для внутриквартирного использования, можно использовать провод, а для универсальной переноски — кабель.

Основное требование для кабеля удлинителя — гибкость. Поэтому выбирая материалы, из числа претендентов выбывают все виды кабелей с алюминиевым проводником, а также одножильные медные провода.

Электрический кабель для удлинителя должен иметь маркировку ПВС или ПБППГ. Их отличие в том, что ПБППГ — плоский, а ПВС — круглый.

Жил в кабеле должно быть три! Заземление, это такая функция удлинителя, которую лучше иметь и не воспользоваться, чем сетовать на её отсутствие после трагического инцидента.

Вилка

Как показывает практика, сделать удлинитель лучше всего с прямой вилкой.

Провод к ней подходит по оси, без изгиба. В некоторых случаях, эта особенность бывает решающей, при подключении в местах с плохим доступом. Ушко на вилке, облегчит отключение и может быть использовано для подвешивания.

Заземление есть практически на всех вилках. Класс защиты не ниже IP44.

Что обеспечивает класс защиты IP44

Если правильно собрано подключение у вилки и розетки, то класс защиты IP44 позволяет оставлять их во влажных помещениях, они не боятся брызг. Если контактная группа будет подвешена над землёй, то переноску можно оставлять под дождём.

Блок розеток

Есть две категории товаров, которые очень похожи по внешнему виду

• Накладные розетки;
• Блок (колодка) розеток.

Такие устройства легко различаются при осмотре с обратной стороны.

Обратите внимание, что у блока розеток, с тыльной стороны нет специальных отверстий или щелей для крепления. Для удлинителя надо подобрать именно блок розеток. Он может быть с выключателем

Он может быть с выключателем

или без

Это не имеет принципиальной разницы. Но не забудьте, что заземление должно быть обязательно.

Как выбрать класс защиты переносного блока розеток имеет значение, если удлинитель будет использоваться вне квартиры, как-то: на даче, в гараже или вообще на природе. Для универсальной переноски, в маркировке должно быть отмечено IP44.

Соотношение силы тока и мощности

На бытовых приборах, обычно указывается потребляемая мощность. А вот на электроустановочных изделиях, допустимая нагрузка обозначается в Амперах (А). Чтобы сопоставить эти величины, есть формула I=P/U, где:

• I — сила тока в Амперах;
• P — мощность в Ваттах;
• U — напряжение в Вольтах.

Так как напряжение у нас будет 220 V, то оперировать придётся двумя переменными, мощностью и силой тока. Например, переноска нужна для подключения приборов суммарной мощностью 3 кВт. Следовательно, допустимая сила тока на вилке и розетке должна быть: 3000/220 = 13.63 А.

Чтобы подобрать нужное электроустановочное изделие, необходимо округлять расчётные показатели силы тока, с увеличением. То есть на вилке и на блоке розеток должна быть надпись 15 А.

Ограничения по использованию электрических удлинителей

Нормативные документы дают узкий ряд ограничений применения удлинителей. Без специальных мер защиты не допускается эксплуатация двигателей мощностью свыше 1 кВт (без уточнения типа: асинхронный, коллекторный). Условие обойдем только в одном случае: нужно сделать, чтобы отключение/включение контакта было возможным только при выключенном оборудовании. Видимо, здесь предполагается возникновение дуги, при резком обрыве либо коммутации цепи.

Кабель с частично снятой изоляцией для измерения тока клещами

Типичный удлинитель непригоден проведению измерений токовыми клещами. Пример приведен фото. Изоляция питающего провода разорвана, допустимо вести измерения токовым клещами. Фото неспособно послужить примером того, как самому сделать удлинитель идеального типа. В нашем случае применен двухжильный провод, большего не требовалось, розетка взята старого типа, куда диаметром гнезд входят вилки приборов, изготовленных по европейскому стандарту. Помогает избежать сложностей с подключением.

Фазы розетки и удлинителя

Хотелось добавить сюда не столь очевидный факт, однозначно нетрудно проследить на практике: вилка удлинителя стоит, как положено. Взявшись за провод, можно обнаружить: фаза всегда находится с той стороны, что в розетке. Посмотрите фото, продемонстрировано: штекер расположился наиболее очевидным образом, проводом вниз. Фаза в показанном положении слева. Помогает электрикам, мастерам перестать гадать. Фаза слева.

Симметричная вилка лишена ярко выраженного направления. Углубление под защитный контакт располагается сверху. Что касается сборных вилок, где такового нет, нужно ориентироваться надписями (см. фото), чтобы читались, не располагались кверху ногами. Подчеркиваем, в этом случае все зависит от того, как соединим проводку внутри удлинителя. Нужно сделать, чтобы при указанном расположении вилки фаза совпадала с розеткой в удлинителе (если взять показанным на фото образом). На первый взгляд лишние сложности, в рабочей ситуации пригодится для разных целей.

Надпись симметричной вилки

Обратите внимание: для мощных приборов вилка неразборная. В поисках кабеля такой длины, соответствующей заданному условию, пойдем на обманный маневр:

• Тщательно заделываем провод согласно инструкции.
• Берем компаунд заливной муфты, льём внутрь. После застывания немного ухудшатся условия охлаждения, зато образуется надежный каркас поддержания формы. Другими словами, вилка после таких манипуляций становится неразборной.

Удлинитель без выключателя

Для более мощных нагрузок можно выбирать модели без встроенных выключателей. Защита в этом случае обязательно должна быть обеспечена автоматов в щитке.

Такие модели для гаража и дачи выбирайте с сечением провода не менее 2,5мм2, так как розеточные группы зачастую защищаются автоматами 25А.

И при перегрузке удлинителя, выполненного кабелем 0,75мм2 никакой автомат в щите не сработает. В первую очередь начнет плавиться именно удлинитель.

Внутри них также находятся латунные контактные пластины. Иногда они крепятся к основанию из негорючего материала. Это напрямую отвечает за пожаробезопасность всей колодки.

Одним из таких материалов является полиамид. Вообще то у всех производителей корпус удлинителя должен изготавливаться из негорючего пластика, но не все “китайцы” это соблюдают.

Провода питания могут быть как припаяны или приварены контактной сваркой (лучший вариант), так и просто поджаты винтами в специальных клеммных разъемах.

Надежнее, когда зажатие происходит пластиной, потому что очень часто эти винты раздавливают кончик провода, ухудшая площадь соприкосновения и сам контакт.

Если ваша переноска сделана таким образом, то целесообразнее будет такой проводок обжать наконечником НШВ.

Пайка при больших токах и нагреве может и отвалиться, а вот со сваркой ничего не будет. Даже при коротких замыканиях.

Помимо контактных латунных пластин не забывайте проверять магнитом и саму вилку. Она тоже должна быть выполнена из цветного металла и не примагничиваться.
