Как установить вентиляционные трубы: прокладка и крапление воздуховодов к стенам

Монтаж изолированного воздуховода

Благодаря доступной цене востребованной является гибкая вентиляционная система с теплоизоляцией. При установке такой разновидности систем нужно учитывать несколько моментов:

Соединяя две части системы или подсоединения к оборудованию необходим точный замер. По нему будет производиться срез и подгон частей системы.
При одевании трубы на соединитель отжимается изоляционный материал для удобной работы с внутренней составляющей вентиляционного материала.
Стык внутренних частей системы соединяется алюминиевой клейкой лентой.
После герметизации внутренних частей изоляция возвращается на свое место и также соединяется алюминиевой клеевой полоской. Затем закрепляется хомутом из нейлона или металла.

Для того чтобы по каналу вентиляции не передавалась вибрация от вентилятора от его выходного патрубка монтируют прокладку против вибрации.

Понижение турбулентности понижается благодаря протяженности, которая должна быть в 1,5-2 диаметров патрубков на выходе.

Воздухозаборные приспособления, вентиляционную решетку, воздухораспределители монтируют тремя способами:

Используемые изделия устанавливаются внутри канала, благодаря различным переходникам-соединителям круглой и квадратной формы.
Гнущиеся трубы нужны для соединения. Первый конец фиксируется хомутом из нейлона на воздуховоде. Второй конец крепится на вентилятор дымоудаления так, чтобы поворот системы не был больше 90 градусов.
Чтобы распределить силу воздуха на составляющие вентиляции в основном канале делается отверстие. Затем устанавливается нужный переходник, связанный с решеткой распределения.

Особенности видов фиксации

Чаще всего в профессиональной среде пользуются совмещением кронштейна и шпильки для фиксации деталей. Особенно хорошо вариант крепежа подходит, если вес деталей системы значительный. Благодаря использованию кронштейна снимается значительная часть нагрузки с крепежных элементов. Если необходимо монтировать жесткий воздухообменник, то понадобится привлечение сторонних специалистов. Для его крепежа к стене используется металлическая шпилька. Толщина крепежной шпильки рассчитывается исходя из таких параметров как длина трубы, материал шпильки. Использовать такой способ монтажа можно как для труб круглого, так и квадратного сечения. Для эффективного поддержания частей используются специальные хомуты, выполненные из металла. Стыки узлов и деталей конструкции укрепляются с помощью специальных стягивающих болтов.

Удобнее для монтажа своими руками использовать гибкие фрагменты. Для их крепежа не нужно обладать специальными знаниями, выполнить все необходимые действия легко. Нужно только учитывать направленность потока воздуха во время осуществления сборки. Крепить такие конструкции гораздо проще в труднодоступных местах, таких как потолки и шахты, которые нередко могут оказаться для аналогов из жестких материалов неподходящими.

Стоимость элементов для гибкой системы вентиляции и крепление воздуховодов к стене обойдется значительно дешевле, чем аналогов из стали. Если необходимо выполнить монтаж воздухообменника на большой высоте, то необходимо прибегать к помощи промышленных альпинистов, обладающих опытом проведения подобных работ.

Техника безопасности при монтаже воздуховода

Расчет диаметра труб для вентиляции можно делать самостоятельно по таблице

Для работы на высоте применяются надежные подмости (в домашних условиях), сертифицированные леса (в промышленных масштабах). Обязательно используется страховочные пояса. Надеваются защитные очки и перчатки при работе с ватными утеплителями, которые выделяют в атмосферу волокнистые примеси.

Резка утеплителя проводится хорошо заточенным инструментом, желательно за один раз, чтобы не происходило размочаливание материала. При попадании вредного вещества в глаза их промывают большим объемом воды и сразу обращаются к врачу. Специалисты надевают нескользящую обувь для работы на подмостях и защитные каски на голову.

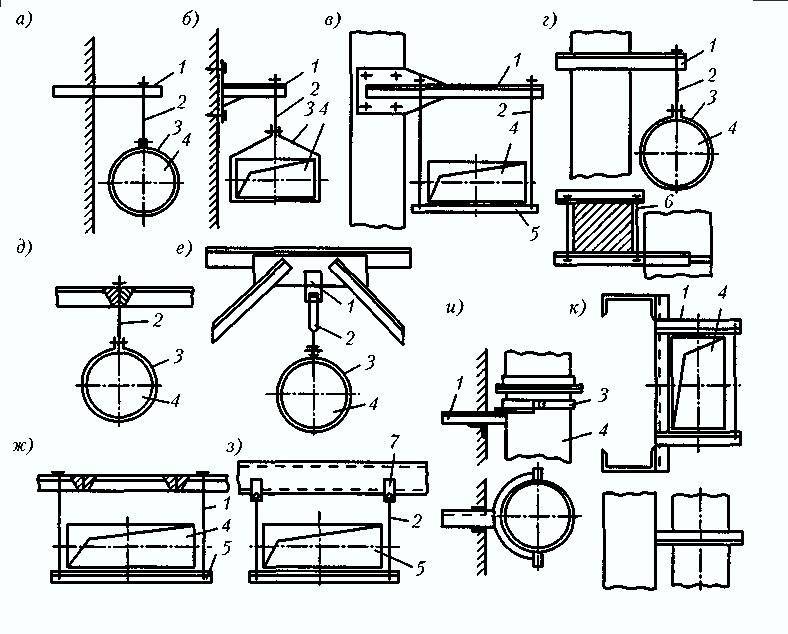

Вертикальная фиксация

Осуществляя крепление круглых воздуховодов к потолку, необходимо применять опоры, в состав которых входит:

консоль (металлическая);
предназначенные для этого подкладки;
хомуты.

Для присоединения круглых вентиляционных систем к массивной колонне, которая сделана из железобетона, лучше выбрать кронштейны, состоящие из консолей, которые до этого уже приварили к плите из железа и пары хомутов. Их нужно будет соединить с помощью болтов, когда сборка воздуховода будет закончена.

В том случае, если монтировать вентиляцию на стены невозможно, допускается ее размещение на крыше.

Горизонтальная вентиляция

Расчет сечения воздуховодов методом допустимых скоростей

Расчет сечения воздуховода вентиляции методом допустимых скоростей базируется на нормированной максимальной скорости. Скорость выбирается для каждого типа помещения и участка воздуховода в зависимости от рекомендуемых значений. Для каждого типа здания существуют максимально допустимые скорости в магистральных воздуховодах и ответвлениях, выше которых использование системы затруднено из-за шума и сильных потерь давления.

Рис. 1 (Схема сети для расчета)

В любом случае, перед началом расчета необходимо составить план системы. Для начала необходимо рассчитать требуемое количество воздуха, которое нужно подать и удалить из помещения. На этом расчете будет базироваться дальнейшая работа.

Сам процесс расчета сечения методом допустимых скоростей упрощенно состоит из таких этапов:

Создается схема воздуховодов, на которой отмечаются участки и расчетное количество воздуха, которое будет по ним транспортироваться. Лучше на ней же указать все решетки, диффузоры, изменения сечения, повороты и клапаны.
По подобранной максимальной скорости и количеству воздуха рассчитывается сечение воздуховода, его диаметр или размер сторон прямоугольника.
После того, как известны все параметры системы, можно подобрать вентилятор необходимой производительности и напора. Подбор вентилятора базируется на расчете падения давления в сети. Это существенно сложнее, чем просто подобрать сечение воздуховода на каждом участке. Этот вопрос мы рассмотрим в общих чертах. Так как иногда просто подбирают вентилятор с небольшим запасом.

Для расчета необходимо знать параметры максимальной скорости воздуха. Их берут из справочников и нормативной литературы. В таблице приведены значения для некоторых зданий и участков системы.

Нормативная скорость

Тип здания	Скорость в магистралях, м/с	Скорость в ответвлениях, м/с
Производство	до 11,0	до 9,0
Общественные	до 6,0	до 5,0
Жилые	до 5,0	до 4,0

Значения приблизительные, но позволяют создать систему с минимальным уровнем шума.

Рис, 2 (Номограмма круглого жестяного воздуховода)

Как использовать этих значения? Их необходимо подставить в формулу или использовать номограммы (схемы) для разных форм и типов воздуховодов.

Номограммы обычно даются в нормативной литературе или в инструкции и описании воздуховодов конкретного производителя. Например, такими схемами комплектуются все гибкие воздуховоды. Для труб из жести данные можно найти в документах и на сайте производителя.

В принципе, можно не использовать номограмму, а найти требуемую площадь сечения, исходя из скорости воздуха. А площади подобрать по диаметру или ширине и длине прямоугольного сечения.

Пример

Рассмотрим пример. На рисунке приведена номограмма для круглого воздуховода из жести. Номограмма полезна еще и тем, что на ней можно уточнить потери давления на участке воздуховода при заданной скорости. Эти данные потребуются в дальнейшем для подбора вентилятора.

Итак, какой воздуховод подобрать на участке сети (ответвлении) от решетки до магистрали, по которому будет прокачиваться 100 м³/ч? На номограмме находим пересечения заданного количества воздуха с линией максимальной скорости для ответвления 4 м/с. Также недалеко от этой точки находим ближайший (больший) диаметр. Это труба диаметром 100 мм.

Таким же образом находим сечение для каждого участка. Все подобрано. Теперь осталось провести подбор вентилятора и расчет воздуховодов и фасонных частей (если это необходимо для производства).

Специализированные помещения

Особенности изготовления вентиляции напрямую зависят от функций и специфики помещения, где она будет установлена. Если естественный тип не может обеспечить эффективный воздухообмен, придется установить принудительный. Такая разновидность подходит для специализированных комнат, таких как ванная, кухня и туалет.

Рекомендуем ознакомиться: Осевые (аксиальные) вытяжные вентиляторы

Устанавливая важные узлы будущей системы, нужно руководствоваться определенными требованиями:

Вытяжные установки для кухни должны обрабатывать максимально больше свободного пространства над варочной панелью, но не перекрывать вытяжную решетку сверху стены.
Чтобы снизить расход электричества во время работы вентилятора для ванной, его нужно присоединить к выключателю света. В таком случае устройство будет запускаться только при пребывании человека комнате.
Вентиляцию санузла оборудуют специальным коробом, который связан с общей шахтой, а на вентиляторы устанавливаются обратные клапаны. Таким образом воздушные потоки из туалета и ванной не будут смешиваться.
Модели для ванной должны быть максимально надежными и устойчивыми к воздействию повышенной влажности

Специалисты советуют использовать приборы, закрепленные в полипропиленовый или акриловый корпус.
При покупке бесшумного вентилятора важно понимать, что работают такие устройства гораздо тише, но они расходуют очень много электрической энергии.

Особенности монтажа в зависимости от типа воздуховода

Воздуховоды имеют разную геометрическую форму сечения, а также структурные свойства. В зависимости от этого предъявляются определенные требования к монтажу. Мы опишем характеристики каждого вида, а также дадим ряд рекомендаций.

Прямоугольные

Материалом для их изготовления чаще всего служит оцинкованная сталь, а используются они для обслуживания помещений с очень большой площадью. Они выглядят весьма презентабельно и являются естественным оснащением спортивных или актовых залов, больших цехов и промышленных крытых участков. Для соединения секций используется сварка или фланцы – специальные отливы по краям секций, которые взаимно соединяются болтами.

Монтаж горизонтальных пролетов осуществляется установкой на траверсу, а вертикальные крепятся непосредственно к потолку и полу. При большой высоте потолков секция поддерживается настенным крепежом, например, хомутами.

Круглые

Трубопроводы с круглым сечением обладают следующими положительными характеристиками:

Жесткость – окружность более мягко принимает все нагрузки.
Воздух распределяется равномерно.
При монтаже требуется небольшое количество соединений.
Удобство в эксплуатации.

Как правило, для монтажа используются круглые хомуты, которые жестко крепятся к стенке одной из разборных частей.

Гибкие

Гибкие воздуховоды для вентиляции позволяют с легкостью монтировать соединительные конструкции без помощи фланцев и других соединительных элементов. Для изготовления гибких воздуховодов используют многослойную алюминиевую фольгу, ламинированную полиэфирную ленту со спиральным каркасом или из натканного полиэфирного волокна со слоем утеплителя.

Теплоизолированные

Теплоизолированные воздухопроводы служат для воздухоотведения как внутри, так и снаружи помещений. Например, если компрессор находится вне помещения и гонит свежий воздух внутрь. Они могут иметь различную структуру, но основной конструктивный нюанс заключается в покрытии изолирующим слоем утеплителя.

Для того чтобы смонтировать воздуховод с теплоизоляционным слоем и обеспечить его эффективность, необходимо выполнить следующие мероприятия:

Воздуховод вымеряется и обрезается по необходимой длине.
Слой изолятора в месте крепления необходимо обернуть гофрированным патрубком – это убережет изоляционное покрытие от повреждения.

Важно! Если необходимо соединить две секции изолированного воздуховода, то по краям изолятор отводится на 5-7 см., поверхность оголяется. Две секции скрепляются гофрой, которая сжимается хомутами

Оголенный слой обматывается алюминиевой изолентой не менее 2-3 слоев. Изолятор возвращается на место.

Закрепление к стене или потолку выполняется при помощи траверс или хомутов.

Монтаж жесткого прямоугольного воздуховода

Для состыковки труб вентиляции друг с другом, с фитингами применяют разные соединительные приспособления. Самым популярным в данном вопросе считается фланцевый метод. Тут металлические уголки, шинорейки используются в качестве фланцев для пазов различного профиля. В форме угольника происходит их заделка.

На практике встречаются несколько способов:

Предмет необходимого сечения сначала изготавливают, а потом закрепляют при помощи сварки.
Распространенным считается вариант соединения частей канала благодаря антикоррозийным заклепкам. Они выглядят как специальные зажимы. На металлическую конструкцию в паз рейки шинной устанавливаются уголки жесткости с технологическими отверстиями для соединения болтами. Соединения между металлическими конструкциями герметизируют уплотнителем из резины от шести до восьми миллиметров. Можно использовать силиконовый уплотнитель. Если в вентиляционной системе будет теплый воздух, то в его конструкции применяется асбестовый картон.

Не везде благодаря болтам, шпилькам и гайкам достигается достаточная герметичность системы.

Если в устройстве структурной вентиляции давление не более 1000 Па, но размеры сторон конструкции велики, применяют зажимы в форме скобы:

скоба более 900 мм при двадцати миллиметровых фланцах;
скоба более 1100мм при тридцати миллиметровых.

При давлении более 1000 Па в системе необходимость в использовании скоб выглядит следующим образом:

для 20-мм стыков используется от 700 мм;
для 30-мм стыков применяется при ширине больше 900 мм.

На прямых участках конструкции, на стыках требуется меньше зажимов, чем на изогнутых и конусных поверхностях. После любого монтажа обязательно производите проверку.

Особенности монтажа

Монтаж пластиковых воздуховодов в разы проще, чем работа с металлическими. Резать пластиковые трубы для вентиляции можно ножовкой с полотном по металлу или болгаркой с режущим диском. В любом случае рез получается ровный, без заусенцев.

Вариант вентиляции в ванной комнате и туалете с использованием прямоугольных пластиковых труб для вентиляции

Фасонные элементы и крепление к стене и потолку

Для поворотов, разветвлений, сужений, расширений есть специальные фасонные элементы — углы, тройники, переходники. Переходники есть как с одного размера на другой, так и с круглого на прямоугольный. Это пригодится, например, при необходимости вставить вентилятор. Для стыковки двух труб есть муфты. Все собирается даже легче чем детский конструктор.

Пример вентиляции из круглых пластиковых вентиляционных труб

Крепятся трубы к стенам или потолку при помощи специальных хомутов. Они также сделаны из пластика, крепятся к потолку или стенам при помощи дюбелей или саморезов. В установленные хомуты трубы просто «защелкиваются».

Вместо пластиковых хомутов для крепления вентканалов можно использовать перфорированные подвесы для гипсокартона. Если монтируется прямоугольная пластиковая труба, их крепят двумя дюбелями/саморезами на расстоянии, равном ширине трубы. Оставшиеся края загибают вниз, саморезами крепят к боковине трубы. Этот способ более трудоемкий, но подвесы стоят дешевле. Но использование саморезов — не лучший выход. На них, на кусок винта, торчащий внутри воздуховода, через несколько лет налипнет пыль, что приведет к ухудшению тяги. Лет через 8-10 на месте каждого самореза образуется пробка из пыли. В результате вентиляция может вообще перестанет работать. Придется ее чистить.

Особенности сборки

Если необходимо крепить воздуховоды на потолке, их крупными участками собирают на полу, после — «примеряют» на потолке, размечают места установки крепежа. Закрепив два участка их соединяют между собой. Так собирается вся система. Действительно ничего сложного. Сложно спроектировать и подобрать размеры, а смонтировать воздуховод по готовой схеме можно самостоятельно без проблем.

Для обеспечения герметичности в системе, специалисты рекомендуют промазывать стыки герметиком. Рекомендуется нейтральный силиконовый герметик белого цвета. После высыхания он остается эластичным и не трескается от вибрации, компенсирует температурные расширения.

Если при стыковке двух элементов системы образуется «карман» — пластик плохо примыкает из-за несовпадения геометрических размеров, стык также промазывается герметиком, а потом заматывается специальным металлизированным скотчем. В таких случаях рекомендуют убрать «карман» подтянув его при помощи самореза. Делать это не стоит все по той же причине — на этом месте «вырастет» пылевая пробка, которая перекроет поток воздуха.

https://youtube.com/watch?v=NBTsJcOpEWU

К чему приводит плохо работающая вентиляция в квартире

Прошли десятилетия с тех пор, как были разработаны нынешние СНиП. Большинство квартир и домов сегодня имеют пластиковые окна и металлические входы, которые почти на 100% герметичны. Это создает серьезные проблемы для естественной циркуляции воздуха в жилище.

Неэффективная вентиляция вызывает накопление газа в случае аварийной утечки, что, в свою очередь, создает взрывоопасную ситуацию.

Кроме того, отсутствие нормального воздухообмена приводит к другим негативным последствиям:

Возрастает концентрация вредных веществ, в первую очередь углекислого газа от дыхания и угарного газа от приготовления пищи на кухне.
Высокая концентрация водяного пара приводит к образованию конденсата на окнах, стенах и потолках квартиры, что вызывает развитие плесени, появление в доме гнилого запаха и сырости.
Влажная, заплесневелая атмосфера является идеальным местом для размножения многих болезнетворных микроорганизмов.

Решить эту проблему в теплое время года можно, открыв жалюзи и окна, но зимой такая возможность исчезает, особенно если дома есть дети. Единственным благоприятным вариантом решения проблемы является организация собственными руками системы притока и вытяжки воздуха внутри квартиры.

Горизонтальная фиксация

Существуют разные способы фиксации вентиляции в горизонтальном положении. В случае произведения монтажа на железобетонные колонны, стоит позаботиться о наличии кронштейнов из железа и стали в виде угольника. Собирают и устанавливают их, применяя угловые подкладки. На том элементе кронштейна, который выступает, есть отверстие.

Потолочный воздуховод

Именно его применяют для того, чтобы подвесить систему вентиляции. Насколько длинной будет заделываться кирпичная стена и размер планки, которая из нее выходит, находится в прямой зависимости от того, каких размеров сам канал.

Для того, чтобы прикрепить воздуходув к железобетонной колонне, понадобится уголок, косынки из металлического листа и подкосы. Стальная плита крепится с помощью дюбелей. Только после этого уже можно привинтить подкос и уголок.

В случае надобности прикрепить на бетонную панель, понадобятся кронштейны. Для металлической колонны достаточно хомутков и траверсов. А вот для сборки на балки-двутавры пригодятся скобы, для изготовления которых применяли сталь или железо.

Составление проекта

Понять, как сделать вентиляцию в комнате своими руками, несложно. Главным условием успешного монтажа является составление качественного проект будущей системы.

Он состоит из нескольких этапов:

Расчет точных показателей кратности воздухообмена.
Сопоставление полученных параметров с планировкой помещения.
Планировка разводки воздуховода на каждом этаже и в потолочной зоне.

Эксперты рекомендуют придерживаться следующих пропорций подачи воздуха: 3м3/час на каждый квадратный метр комнаты. Чтобы определить требуемую мощность приточного узла, достаточно умножить площадь на 3.

Рекомендуем ознакомиться: Характеристики и монтаж разных видов вентиляционных труб

Кроме классического оборудования, на рынке продаются комбинированные модели, совмещающие сразу несколько местных функций. В их числе:

Вентиляция и кондиционирование. Такие системы способны выполнять качественный воздухообмен с последующим охлаждением воздушных масс. Для полноценной работы установки необходимо обустраивать дополнительную охлаждающую секцию, которая соединена с холодильным механизмом.
Вентиляция и отопление. В таком случае необходимо установить рекуператор — специальный контроллер, проводящий два воздушных потока. С его помощью можно достичь максимальной экономии электрической энергии.

Конечные показатели стоимости определяются следующими условиями:

Размеры квартиры и ее целевое назначение.
Число жильцов.
Размещение жилья по отношению к сторонам света.
Размер и количество оконных проемов.

Сопоставив все перечисленные параметры, можно упростить выбор оборудования при установке вентиляции своими усилиями. К примеру, среднестатистическая цена обустройства системы в двухкомнатной квартире с несколькими окнами, которые выходят на северную сторону, будет составлять около 40 тысяч рублей.

Как нарастить воздуховод

Нарастить сооружение, размещенное вертикальным образом, можно несколькими вариантами: нарастить снизу, нарастить сверху, использовать метод выдавливания.

Наращивание конструкции снизу применяется, если осуществляется крепление воздуховода к наружной стене либо в шахте. Для этого понадобится применить подъемный механизм. Его трос будет протянут вдоль стены либо спущен по шахте. Чтобы зафиксировать крепеж, потребуется использование подъемника. Сборка деталей вентиляции производится по частям. Звенья поднимают при использовании троса лебедки к месту фиксации, там закрепляют, присоединяя к каналу, имеющемуся в наличии. Также в порядке очередности производится монтаж всех остальных деталей системы вентиляции. После завершения всех работ лебедку снимают, проводят фиксацию последнего элемента вентиляции с зонтом.

Если грузоподъемность приспособлений недостаточна фрагментам вентиляции, то применяют способ наращивания сверху. Собирают каждый фрагмент методом, который был описан выше. Собранные крупные фрагменты соединяют между собой методом наращивания сверху. Для этого каждую часть требуется предварительно укреплять на опорах. Второй фрагмент сооружения устанавливают на место, размеченное соответственно проекту. От этого фрагмента протягивают к первому куску канат лебедки. Освобождают от фиксирующих деталей вторую часть, монтируют ее возле первой.

Метод выдавливания применяется, если необходимо осуществить монтаж деталей вентиляции, размещенной вертикально в шахте или через отверстия, которые находятся в кровле зданий.

Для этого метода потребуется установить два подъемных механизма с блоками, а в самой стене производится установка средств крепления воздуховодов. Из частей монтируется необходимый фрагмент. Далее, к нижнему фланцу собранной части необходимо прикрепить плиту с петлями, для того чтобы завести в нее тросы от подъемного механизма. Далее необходимо поднимать полученную конструкцию при помощи лебедки вверх, пока над крышей сооружения не будет виден верхний фланец собранного фрагмента.

Нужно проследить, чтобы над уровнем крыши он выступал не более, чем на 0,45 метра. На необходимой высоте производят установку фрагментов трубы с зонтом, соединяют его с крышей при помощи тросов.

Для проведения работ потребуются специальные инструменты:

Защитные перчатки;
Фломастер для нанесения разметки;
Нож;
Бокорезы;
Шуруповерт;
Дрель;
Плоскогубцы;
Кисти.

Наращивание воздуховода

А также могут потребоваться следующие материалы: несколько видов ленты (ПВХ, алюминиевая, акриловая, силиконовая, матерчатая), мастика, герметик и хомуты для крепежа.

Хомуты – это специальные соединительные элементы, использование которых позволяет легко скрепить детали трубы. Они могут быть как с резиновым профилем, так и без него. Подходят как для вертикального крепежа, так и для горизонтального. Бывают из разных материалов.

Выбор места для вентиляционного выхода

Во время проектирования и выбора места, где будет происходить монтаж вентиляционного выхода, учитывают несколько важных факторов – минимальное количество изгибов трубы, ее наклон, какая форма кровельного покрытия (скатная или плоская), требования СНиП.

Когда конструкция обладает минимальным изгибом и наклоном, ее эксплуатационные показатели стремятся к максимальной отметке. Идеальный вариант – установка трубы прямо над внутренним стояком вентиляционной системы. Когда по некоторым причинам изгибов не избежать, используют гофрированную трубу. С ее помощью монтаж производят с нужными поворотами.

В ряде случаев, оптимальным решением будет сделать несколько вентиляционных выходов Источник proroofer.ru

На скатной крыше верхнюю часть системы вентиляции монтируют как можно ближе к коньку. В этом случае наибольшая часть всего столба остаётся в чердачном помещении. В результате идёт равномерный прогрев внутренней части венттрубы и защита от перепада температуры и воздействия ультрафиолета. Вся труба лучше противостоит даже сильному ветру, ведь большая часть находится под защитой.

При установке на плоской кровле в первую очередь учитывают геометрию вентиляционного стояка. Его располагают прямо под вытяжной трубой, чтоб у воздуха был беспрепятственный выход наружу.

Высоту выходной трубы тоже учитывают. Если вентвыход для кровли будет невысоким, то уменьшится сила тяги и эффективность всей вентиляции в доме. Высокая труба тоже уменьшает тягу и создаёт необходимость в дополнительном креплении, чтоб шахта не пострадала из-за сильных порывов ветра.

Во время проектирования и монтажа руководствуются требованиями СНиП. Ряд правил зависит от типа кровли, наличие других элементов на крыше и иных условий.

Некоторые из требований:

Если вентиляционный выход устанавливают рядом с местом выхода дымохода, то его высота должна находиться на одном уровне с дымоходом.

Высота вентиляционного вывода по отношению к коньку крыши Источник vse-pro-stroyku.sqicolombia.net

На плоской крыше придерживаются рекомендованного уровня не менее 50 см.
Учитывают, на каком расстоянии находится конек крыши. Делают высоту больше 50 см, если расстояние от трубы до конька находится в пределе 1,5 метра.
Если расстояние от конька до трубы превышает 1,5 метров, то высота должна находиться на уровне конька или быть выше этой части крыши.

Исходя из этих факторов и требований СНиП, выбирают место для венттрубы.

Советы специалистов

Как и в любой другой работе, при выполнении отверстий есть особенности и нюансы, которые должны быть известны для достижения желаемого результата. Например, как правильно выбрать размер отверстий. Выбор зависит от материала, из которого они сделаны. Если отверстие сделано из дерева, то необходимо оставить зазор, который определяется толщиной тепло- и гидроизоляционного слоя. Не рекомендуется делать слишком большие, более 10 см припуски, в этом случае их трудно сварить. В дереве ремесленнику иногда трудно сделать круглое отверстие. Допускается делать квадратное отверстие, которое на практике гораздо проще сделать.

Однако в бетонных стенах и потолках лучше делать отверстия с точным диаметром. Этот материал устойчив к колебаниям температуры и влажности. Одной из типичных ошибок в работе могут быть следующие особенности строительства дома:

проводка. Не зная точную электрическую схему, не приступайте к работе. Восстановление займет много времени и денег;
оборудование. Без специального оборудования трудно найти место, где его отсутствие гарантировано. Если сверло внезапно натолкнется на препятствие, остановите работу, попробуйте проделать отверстие в другом месте или вырежьте металл;
Ослабление несущей стены. Отверстие в бетонной монолитной стене можно сделать не беспокоясь. Однако кирпичная или блочная стена менее прочна. Работая с молотком, можно легко нарушить целостность участка над отверстием, который может треснуть, а в некоторых случаях обрушиться.

Все работы должны выполняться в соответствии с действующими правилами. Отверстия диаметром менее 200 мм не регулируются и могут быть изготовлены владельцами недвижимости по своему усмотрению. При необходимости просверлить скважину с большими значениями необходимо согласовать эту операцию с соответствующими органами, иначе могут возникнуть серьезные проблемы, вплоть до незначительного штрафа и восстановления проделанной скважины.

К чему приводит плохо работающая вентиляция в квартире

Кроме того, отсутствие нормального воздухообмена приводит к другим негативным последствиям:

Возрастает концентрация вредных веществ, в первую очередь углекислого газа от дыхания и угарного газа от приготовления пищи на кухне.
Высокая концентрация водяного пара приводит к образованию конденсата на окнах, стенах и потолках квартиры, что вызывает развитие плесени, появление в доме гнилого запаха и сырости.
Влажная, заплесневелая атмосфера является идеальным местом для размножения многих болезнетворных микроорганизмов.

Присоединение вентиляторов, анемостатов и регулирующих решёток

Для вытяжки воздуха при естественной тяге применяются круглые и прямоугольные решетки. Часть из них имеет ручную регулировку объёма проходящего воздуха.

Для принудительной тяги используются вентиляторы. Большая часть из них устанавливается на входе или выходе вентиляционной системы. Выпускаются также вентиляторы, встраиваемые непосредственно в трубу, имеющие название канальных.

Круглые решетки, анемостаты и внешние вентиляторы имеют с одной стороны круглое присоединение, как у фитинга и входят непосредственно в круглую трубу соответствующего диаметра. Для завершения прямоугольного канала вентилятором используются соединители-переходники с прямоугольной части на круглую трубу, внутрь которой уже входят вентиляторы и воздухораспределительные элементы.

Канальные вентиляторы не имеют декоративного обрамления. С одной стороны они имеют диаметр круглого фитинга, с другой – диаметр трубы. Соответственно, для размещения в трубе, следует из нее вырезать часть, в которую с одной стороны вентилятор входит непосредственно в трубу, а с другой – соединяется с ней через уже известный соединитель СКП.

Схема присоединения оконечных вентиляторов, декоративных и регулирующих устройств к круглым трубам воздуховодной системы дана ниже. Здесь же показана схема перехода на эти элементы с прямоугольных воздуховодов.

Внешний вид переходников с прямоугольных труб на круглые фитинги показан ниже.

Переход СПКП с прямоугольной трубы на круглый фитинг, соединитель СКП, вентилятор. Прямоугольная часть стыкуется с трубой напрямую, в круглую входят фитинг, вентилятор.
Угловой переход СКФП с прямоугольной трубы на круглый фитинг, соединитель СКП, вентилятор.
Прямоугольный тройник ТФП с фланцевым выходом на круглый фитинг, вентилятор, анемостат. Прямоугольная часть стыкуется с трубой напрямую, в круглую входят фитинг, вентилятор. Соединение с круглой трубой – через соединитель СКП.

Как установить вентиляционные трубы: монтажные технологии крепления к стенам и потолку

Монтаж изолированного воздуховода

Особенности видов фиксации

Техника безопасности при монтаже воздуховода

Вертикальная фиксация
