Замена патрона
Крайне важно помнить, что установка патрона для лампочки должна проходить при строгом соблюдении техники безопасности. Прежде всего, нужно обесточить щиток, то есть отключить в нем те автоматы, которые отвечают непосредственно за освещение
После этого обязательно необходимо снять прибор освещения, в котором установлена лампочка с неисправным патроном. Делать это нужно всегда, чтобы избежать потенциального риска вреда здоровью
Прежде всего, нужно обесточить щиток, то есть отключить в нем те автоматы, которые отвечают непосредственно за освещение. После этого обязательно необходимо снять прибор освещения, в котором установлена лампочка с неисправным патроном. Делать это нужно всегда, чтобы избежать потенциального риска вреда здоровью.
После снятия светильника можно приступать к разборке патрона, процесс которой был описан выше.
Как правило, крепление этого элемента лампочки приходится на трубку из металла. Подобный тип фиксации является наиболее популярным, так как с его помощью можно не только придать всей конструкции наибольшую прочность, но и воплотить в жизнь многочисленные дизайнерские решения благодаря способности такого механизма выдерживать большую нагрузку, которая приходится именно на металлическую трубку. Кроме того, эта деталь может быть оснащена различными гайками, что позволяет фиксировать на светильнике самые разные плафоны и декоративные абажуры.
Если находящиеся внутри провода значительно устарели, их также рекомендуется заменить. Сделать это нетрудно, достаточно лишь достать из трубки старые кабели, а на их место протянуть новые.
Заканчивается работа сборкой патрона в обратном порядке
Здесь особо важно проявить аккуратность, так как любое, даже минимальное повреждение изоляции может стать причиной возникновения коротких замыканий
Как правильно подключить патрон?
Из бытовых изделий сложнее всего произвести подключение проводов к старому типу патрона – «советскому», так как его необходимо предварительно разобрать.
Эти устройства легко узнать по черному полимерному корпусу. Чтобы добраться до клемм, карболитовый корпус необходимо развинтить.
Разборка производится вращением частей корпуса в противоположные стороны. В результате патрон делится на 3 части: держатель (самый крупный элемент), задняя часть и центральная деталь – контактная керамическая вставка
Чтобы зафиксировать провода, их необходимо зачистить и оформить «петельками», чтобы было удобнее закрепить на контактах. Фазу фиксируют к центральному винту-контакту, ноль – ко второй клемме.
При затягивании резьбового соединения необходимо применить усилие и помнить, что оно одновременно передает напряжение на контакт. Когда провода подключены, остается соединить две части корпуса.
Способы крепления в осветительных приборах
Сложности установки патрона могут быть вызваны конструкцией люстры или светильника. Чтобы быстрее справиться с заменой сломанного изделия, рекомендуем заранее, перед первичным монтажом осветительного прибора, познакомиться с его устройством и положением.
Производители светильников чаще всего выбирают следующие способы крепления патронов:
- за электропровод;
- на металлической трубке;
- с помощью втулки;
- защелками.
В первом случае необходимо дополнительно укрепить провод, для этого используют втулку с крепежным винтом, которая ввинчивается в донышко патрона.
Металлическая трубка применяется чаще, так как позволяет устанавливать тяжелые люстры с большим количеством декоративных элементов.
Часто вместо трубки используют металлическую цепь, которая также снижает нагрузку на электрический провод и позволяет регулировать высоту подвешивания осветительного прибора
Патроны с втулками подвергаются нагреванию, вследствие чего элементы деформируются. Поэтому пластиковые втулки рекомендуется менять на металлические.
Последний вариант крепления подходит для приборов с безвинтовыми контактными зажимами. Патрон устанавливают частями. Сначала закрепляют донышко, затем вставляют провода, и только потом монтируют оставшуюся часть патрона с помощью защелок.
Вариант подключения с резьбовыми клеммами
Патроны более современного типа не нужно разбирать – клеммы находятся с наружной стороны. Провода фиксируются винтовыми зажимами, процесс подключения занимает всего несколько минут.
Единственный минус такого патрона – невозможность ремонта. Если клеммы обгорели или изделие деформировалось, то придется его менять полностью.
Галерея изображений
Фото из
С помощью инструмента снимаем с концов нулевого и фазного проводов изоляцию, чтобы оголить металлическую жилу
С помощью плоской отвертки откручиваем два винта, которые осуществляют фиксацию проводов в гнезда с клеммами
Напряжение с фазы должно подаваться на центральную клемму, поэтому перед подключением проверяем провода индикаторной отверткой
Вставляем провода в выбранные клеммы, аккуратно закручиваем крепежные болты – крепко, но без пережима и изгибов
Шаг 1 – зачистка концов проводов
Шаг 2 – откручивание крепежных болтов
Шаг 3 – определение фазы и выбор клеммы
Шаг 4 – подключение проводов к клеммам
Вариант подключения с зажимами актуален для светильников, рассчитанных на лампы Е14 и Е27. При установке нового патрона и замене обязательно следует проверить его на целостность и соответствие нормам.
Предположим, количество витков должно быть не менее трех, а на корпусе должны отсутствовать трещины и сколы.
Как правильно подключить патрон для лампочки к проводам
Такая казалось бы простая и незамысловатая процедура, как подключение патрона для лампочки, имеет свои нюансы, не всегда знакомые для людей далеких от электричества.
Да что говорить, иногда сами электрики делают это не правильно. Чем это может обернуться для вас при дальнейшей эксплуатации? Например тем, что при очередной замене сгоревшей лапочки, вы элементарно попадете под напряжение и вас ударит током. Чтобы этого избежать, давайте рассмотрим все возможные ошибки при выполнении данной работы.
Наибольшее распространение на нашем рынке получили 3 вида патронов:
карболитовые советского образца
Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:
цилиндрический корпус с резьбой
керамический вкладыш с контактами
Чаще всего в наших квартирах используются патроны имеющие маркировку:
Значение в цифрах обозначает диаметр цоколя лампы в миллиметрах, которая подходит для этого патрона.
Буковка “E” говорит о том, что он относится к винтовой серии с резьбой Эдисона.

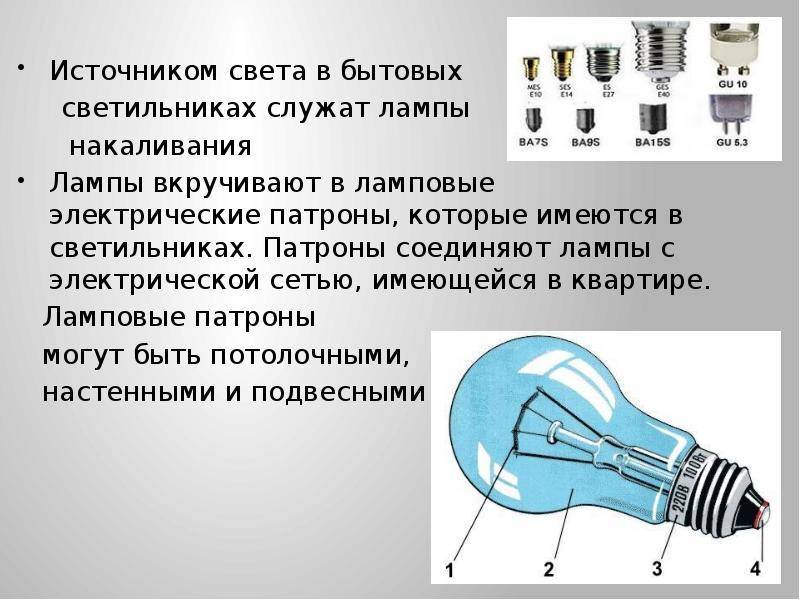

Бывают еще штыревые, серии G и некоторые другие, представленные ниже.
Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.
Подключение проводов — фаза и ноль
Подключение кабеля производится в следующей последовательности.
Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.
Делается это при помощи обыкновенной индикаторной отвертки.
Фаза в патроне должна приходить только на нижнюю центральную часть цоколя, и более никуда.
Контакт для подключения представлен на фото ниже.
Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников
В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.
Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.
И если на него будет приходить фаза, а не ноль, то вы гарантировано попадете под напряжение.
Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.
Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.
Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.
В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.
Как итог – удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.
Выкручиваете цилиндрический корпус с резьбой и вставляете его боковой гранью между двух контактных площадок.
Далее краешком цепляете центральный пятачок и отгибаете его к верху. Никаких КЗ при этом вы не создадите, да и сами под напряжение не попадете.
Поэтому запомните – нулевой проводник всегда должен приходить только на резьбовую часть цоколя.
Общие положения
Далее рассмотрим самые распространенные схемы запитки осветительных элементов помещения.
Особенности создания таких веток во многом зависят от количества ламп, подключенных к ним, а также их управления при помощи рубильника.
Но в любом случае создаваемая ветка включает в себя:
- Выключатель (одно-, двух-, трехклавишный);
- Лампы с патронами;
- Распределительная коробка;
- Провода (двух- и трехжильные).
Немного об особенностях работы прерывателя.
У любого выключателя имеется два вывода – входной и выходной (последних может быть несколько).
При этом оба они относятся к одной линии, то есть если к входному выводу подключена фаза, то она будет и на выходе.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Нагревательные кабели для трубопроводов
Перемещая клавишу в определенное положение, производится соединение или разъединение контактов этих выводов, тем самым и осуществляется замыкание-размыкание цепи.
Техника безопасности.
Перед описанием способов подключения сразу напомним о технике безопасности при проведении работ.
Чтобы избежать поражения электрическим током, следует обесточить электросеть, и предпринять меры для предотвращения случайного возобновления подачи электроэнергии до окончания работ.
Восстанавливать его подачу следует только после полной прокладки и соединения всех составных элементов ветки, а также обеспечения надежной изоляции мест соединения проводов.
Читайте по теме — стоит ли использовать алюминиевую проводку.
Подключение многожильного провода
Если же у вас многожильные провода, то здесь никак не обойтись без предварительного формирования колечка и его пропайки. Иначе 100% надежности и долговечности от такого соединения не добиться. Контакт будет просто раздавлен шляпкой винта.
Жилки в этом случае предварительно разделяются пополам и скручиваются.
После чего формируется свободное кольцо вокруг болтика.
Его то и нужно пропаять с последующим подключением.
Лишние хвосты после кольца откусываются.
Еще не забывайте перед всеми этими процедурами, изначально одеть «жопку» от патрона на сам кабель.
Иначе собрать его после этого не получится и придется перекручивать патрон по второму разу.
Второй недостаток карболитовых изделий — время подключения.
На весь процесс разборки-сборки, отвинчивание-завинчивание винтиков, уходит от 5 до 10 минут. Поэтому процедуру «заряжания» карболитового патрона, быстрой никак не назовешь.
Конструкция
Электрические патроны обладают различной конструкцией, в зависимости от серии устройства. Чаще всего в быту используют модельный ряд, оснащенный резьбой Эдисона. Он имеет корпус цилиндрической формы, внутри которого содержатся остальные элементы.
Конструкция патрона
Сердечник
Это донная часть патрона, которая обладает широкой подошвой и отверстиями для закрепления. Может иметь в своей конструкции различные втулки и вставки для выведения провода. Чаще всего крепится к корпусу люстры.
Винтовой зажим
Выглядят как крепежные планки, обладающие резьбой. С их помощью осуществляется подача электрического тока к сердечнику.
Прижимной контакт
Выполняется из латуни, чаще всего является неразборной частью устройства. Также отвечает за подачу тока к лампочке.
Резьба
Наличие резьбы позволяет использовать различные типы ламп — как накаливания, так и светодиодные. Наиболее универсальной она является в моделях патронов е14 и е27.
Корпус электрического патрона
Корпус
Патроны могут быть оснащены корпусом из различных материалов. От этого зависят их характеристики и возможности применения. Чтобы разобраться, как снять патрон с люстры, необходимо знать его конструкцию, в том числе и тип корпуса. В продаже встречаются следующие разновидности:
- Керамические — выполнены из жаропрочной керамики, благодаря чему способны выдерживать нагрев до высоких температур. Как правило, являются неразборными. В основание встроены винтовые зажимы, при помощи которых осуществляется подключение. Это делается с использованием обычной отвертки. Недостатком таких патронов является низкая прочность.
- Пластиковые — неспособны выдерживать большой температурный нагрев, из-за чего сильно проигрывают керамическим. Предназначены для использования лампочек не мощнее 60 Вт. Конструкция обычно разборная, контакты располагаются во внутренней части. Подключение к плафону выполняется с помощью самозажимных клемм.
- Карболитовые — отличаются повышенной прочностью и стойкостью к нагреву. Обладают разборной конструкцией, подключение к сети происходит при помощи латунных контактов и винтового соединения.
Вам это будет интересно Особенности лампы ДНАТ 250
Способы крепления
В настоящее время практикуется несколько вариантов закрепления электрического патрона, которые отличаются как составными элементами, так и уровнем сложности самостоятельного выполнения.
За токоподводящие провода
Выполнять подвешивание одиночных патронов можно на токоподводящих проводах. При монтаже патрон нужно разобрать, освободить контактные зажимы и вынуть вкладыш, после чего провода вставляются в зажимы, а патрон собирается.
В обязательном порядке осуществляется дополнительная фиксация провода, что предотвратит перегиб или обрыв жилы. Зажим проводов производится при повороте нижней корпусной части патрона.
Крепление электрического патрона за токоподводящий провод
В процессе такого монтажа очень важно контролировать параметры глубины, а также правильность расположения провода между контактными зажимами
С безвинтовыми контактными зажимами
Особенностью такого крепления является накручивание на резьбу трубки донной части, после чего токопроводящие провода закладываются внутрь, и защелкивается корпус-цилиндр.
Конструкция с безвинтовым типом контактных зажимов отличается ремонтопригодностью, поэтому отремонтировать вышедший из строя патрон вполне возможно самостоятельно.
Устройство и принцип работы люминесцентной лампы описан в следующем материале.
Втулкой
Использовать подключение втулкой целесообразно при фиксации патрона в настольной лампе или настенном светильнике. Допускается применение металлических или пластиковых трубчатых втулок. Основным недостатком такого способа является риск деформации пластмассовой втулки в результате длительного нагрева.
При фиксации резисторной металлической втулки нужно помнить, что присоединительная патронная резьба не всегда нормирована, поэтому может потребоваться выполнение подгонки.
На трубке
На металлическую трубку могут навинчиваться добавочные гайки, посредством которых и производится фиксация арматуры осветительных приборов, элементов дизайна или плафонов.
Преимуществом такого способа является то, что вся нагрузка перераспределяется исключительно на металлическую трубку, а внутри пропускаются стандартные токопроводящие провода.
Маркировка электрических патронов
Согласно ГОСТ Р МЭК 60238-99 существуют и выпускаются резьбовые патроны трех видов с разными диаметрами – Е14, Е27 и Е40. Их принцип действия одинаков, различаются лишь дизайн и размеры.
У каждого изделия имеется маркировка. На ней указываются характеристики. Например, Е14 можно ставить в местах с силой тока не выше 2А и мощности 450 Вт, Е27 рассчитаны на ток до 4 А и нагрузкой 880 Вт, а модели Е40 – до 16 А и 3500 Вт. Рабочее напряжение для всех устройств составляет 250 В.
Виды резьбовых патронов
Самый распространенный патрон электрический Е27. Есть три стандартных прибора с этой маркировкой:
- Керамический. Имеет монолитный корпус, неразборный. Легко и быстро подключается, совместим практически со всеми точечными светильниками. Хрупкий, часто ломается.
- Карболитовый. Разборный, состоит из трех деталей – корпус, вкладыш с контактами, юбка. Надежный, практически не вываливается контактная юбка, устойчив к перегрузкам. Имеет сложное подключение и требует доработок.
- Пластиковый. Также разборный, но имеет две части – нижнюю юбку и корпус. Имеет надежный корпус, хорошее исполнение и быстрое подсоединение. Требует аккуратного подключения, чтобы не повредить пластиковые защелки.
Работы по демонтажу и установке
Вооружившись необходимыми инструментами, можно приниматься за демонтаж старой конструкции и установку нового изделия. Пошаговая инструкция следующая:
- После обесточивания системы откручивается крепеж, держащий люстру. Висящее на крюке изделие снимается.
- Используя отвертку, откручиваются болты, удерживающие провода в клеммах. Затем они вытаскиваются.
- Светильный прибор укладывается на стол и с него снимается патрон. Вариантов крепления его к люстре бывает несколько.
- В образовавшееся отверстие вставляется новый патрон.
- Выступающие из потолка провода тщательно зачищаются.
- Люстра возвращается на место. Провода протягиваются через ее отверстие.
- Электрические жилы вставляются в клеммы и затягиваются болтами. Патрон подключен.
- Люстра укрепляется окончательно при помощи старого крепежа.
Электрический патрон — это изделие, которое присутствует в любом светильнике. С течением времени конструкция выходит из строя. Причиной может служить наличие ржавчины или трещина в корпусе. Главное, вовремя это заметить и провести работу по его замене.
Назначение патрона
Виды электрических патронов
Электросеть в доме или на производстве состоит из проводов и электроприборов, а также разных электромеханических изделий. К таким приборам относится патрон электрический. Он соединяет осветительное устройство (светодиодную, люминесцентную или любую другую лампочку) с кабелем и фиксирует ее в потолочном, настенном или настольном светильнике.
Патроны используются для любых типов ламп
Важно, чтобы лампочка имела такой же цоколь, как и электрический патрон. В ином случае ее подсоединить не получится
Изготавливаются такие устройства из разных материалов – термопластик, керамика, металл, термостойкие полимеры.
Способы крепления электрических патронов в люстрах и светильниках
При замене или ремонте неисправных электрических патронов в люстрах и светильниках их приходиться снимать. Для этого необходимо знать, как крепиться патрон к основанию люстры.
Крепится патрон в люстрах и светильниках, как правило, за донышко. В отверстии ввода провода в патрон есть резьба. У Е14 – М10×1. У Е27 может быть одна из трех: М10×1, М13×1 или М16×1. Светильники бывают подвешены непосредственно на электропроводе и на металлической трубке любой длины и формы с резьбой на конце.
Крепление электрического патрона в светильнике за токоподводящий провод
Крепление патрона за токоподводящий провод без его дополнительного закрепления не допустимо. В донышко вворачивается пластмассовая втулка с отверстием в центре для прохождения электропровода, в которой предусмотрен фиксирующий пластмассовый винт.
После подключения проводов к контактам патрона и его сборки, пластмассовым винтом зажимают провод. Часто втулкой еще закрепляют декоративные элементы светильников и детали для крепления плафона. Таким образом, обеспечивается надежность подключения электрического патрона, подвески светильника и крепление плафона. Фото отчет о том, как я крепил патрон за токоподводящий провод при изготовлении бра для прихожей. Провод применяется специальный с повышенной механической прочностью.
Крепление электрического патрона в люстре на трубке
Крепление электрического патрона на металлической трубке самое распространенное, так как позволяет подвешивать тяжелые плафоны и дает простор дизайнерской фантазии. На трубку часто навинчивает дополнительные гайки и с помощью них, непосредственно на трубке крепят любую арматуру люстр, декоративные колпаки, сами плафоны. Всю нагрузку уже несет не электрический патрон, а металлическая трубка. Провод для подключения патрона пропускается внутри трубки.
Есть электрические патроны, у которых на наружной части цилиндрического корпуса есть резьба, на которую можно накрутить абажурное кольцо и с помощью него закрепить плафон или другой элемент дизайна и направления светового потока.
Крепление электрического патрона втулкой
В настольных лампах и настенных светильниках электрические патроны часто закрепляются металлическими или пластмассовыми трубчатыми втулками к деталям из листового материала. Такой способ крепления расширяет возможности конструкторов светильников, так как достаточно просверлить в любом месте детали, сделанной из листового материала отверстие и закрепить патрон втулкой.
Не однократно приходилось ремонтировать светильники с таким креплением электрического патрона втулками из пластмассы по причине ее деформации. От нагрева лампочкой накаливания, пластмасса деформировалась, и электрический патрон начинал болтаться.
Заменял расплавленную втулку металлической. Брал от переменного резистора типа СП1, СП3. У них крепежная резьба М12×1
Обращаю внимание, что резьба может быть и другой. Дело в том, что присоединительная резьба патронов Е27 не нормирована, и каждый изготовитель патрона делал резьбу по своему усмотрению
Если надумаете использовать втулку от резистора, то прежде, чем ломать резистор, обязательно проверьте, подходит ли резьба к патрону
Резистор полностью разбирается и из пластмассового основания извлекается втулка
Если надумаете использовать втулку от резистора, то прежде, чем ломать резистор, обязательно проверьте, подходит ли резьба к патрону. Резистор полностью разбирается и из пластмассового основания извлекается втулка.
Крепление электрического патрона в люстре с безвинтовыми контактными зажимами
Крепление электрического патрона с безвинтовыми контактными зажимами несколько отличается от крепления традиционного по причине того, что соединение корпуса с донышком осуществляется с помощью двух защелок, а не резьбы.
Сначала на трубку с резьбой в люстре накручивается донышко, затем в патрон заправляются провода и в завершение цилиндрический корпус защелкивается в донышко. На фотографии защелки у донышка отломаны, с такой неисправностью люстра попала мне в ремонт. Такой патрон можно отремонтировать, технология ремонта описана в статье ниже.
Поэтому если Вам придется менять такой патрон в люстре, то для того, чтобы не испортить провода, сначала отведите с помощью отвертки в стороны защелки, тем самым освободив корпус от донышка.
На этой фотографии изображен патрон с безвинтовыми контактными зажимами, установленный при ремонте люстры взамен патрона, вышедшего из строя. В данной люстре патрон выполняет и крепежную функцию, фиксирует декоративную металлическую чашку, к которой в собранной люстре прилегает стеклянный плафон.
