Установка светильника с датчиком движения
1.Подготавливаем светильник к установке.В отверстия для вводных кабелей устанавливаем специальные резиновые уплотнители из комплекта поставки.
2.Отключаем подачу электрического тока в месте установки. Для этого выключаем в распределительном щите автоматический выключатель, отвечающий за эту группу освещения. Если автоматы не подписаны, отключайте все по очереди и проверяйте напряжение на фазном проводе идущем к бра (обычно белый или коричневый), определить наличие напряжения можно с помощью индикаторной отвертки. Ни в коем случае не начинайте установку не отключив электричество!
3.Протягиваем вводной питающий кабель через резиновый уплотнитель в светильник и укорачиваем его до длины, достаточной для подключения проводов к клеммам светильника.
4.Фиксируем корпус светильникас датчиком движения на стене, через три крепежных отверстия, как показано на изображении ниже. Выбор крепежа необходимо делать учитывая тип поверхности, на которую производится установка, в нашем случае идеально подошли саморезы из комплекта поставки.
5.Подготавливаем питающий кабель.Снимаем с него оплетку. Для работы светильника достаточно лишь два провода – фазы и ноля, заземление здесь не требуется, так как корпус выполнен из диэлектрического материала, не пропускающего электрический ток.
6.Снимаем изоляцию с концов проводов, примерно на 5 – 7мм.
7. Подключаем провода, помещаем их в соответствующие клеммы светильника и фиксируем с помощью отвертки.Белый – ФАЗНЫЙ провод – в клемму с маркировкой L.Белый с синей полосой – НОЛЬ – в клемму с маркировкой N.
Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.
Остается не занятой одна клемма светильника (закрытая заглушкой), с маркировкой L со штрихом. Это управляющая клемма, через нее можно подавать питание на другое оборудование, будь то другие светильники группы (могут быть без встроенного датчика движения), вытяжные вентиляторы и т.п. Единственное ограничение — это потребляемая мощность этих устройств, она должна быть не более 100 Вт. Принцип работы будет следующий – при обнаружении движения, в зоне охвата встроенного ультразвукового датчика, светильник загорится и подаст напряжение на клемму L со штрихом, после чего все устройства, подключенные к ней, так же включатся. Это очень удобная функция, она позволяет значительно расширить область применения светильников с датчиками движения в быту и на производстве.8.Устанавливаем лампу в патрон светильника. В нашем случае была выбрана светодиодная (LED) лампа мощностью 13 Вт, теплого свечения, с требуемым для светильника типом цоколя e27.
9.Устанавливаем плафон. У данного светильника, плафон просто накручивается на корпус, при этом для полной фиксации, плафон достаточно повернуть всего на четверть оборота.
На этом установка завершена, включаем подачу электрического тока в распределительном щите и тестируем светильник с ВЧ датчиком движения.
Если все сделано правильно, светильник сразу загорится и если не обнаружит движения в зоне охвата, через некоторое время выключится. Изменить заводские настройки светильника со встроенным датчиком движения вы сможете следующим образом:
Подключение прожектора с датчиком движения
Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.
Прожектор с датчиком движения
Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.
В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.
По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.
Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.
Совет
Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.
Схема подключения прожектора к схеме приведена ниже:
- Фазный провод подключается к датчику.
- Нулевой провод от колодки идет на датчик и прожектор.
- Проводник для защиты подключен к корпусу.
- Провод с фазой А подключен к светильнику через колодку.
Подключение датчика движения к прожектору
Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.
Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.
Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.
Установка прожекторов
Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.
Подключение датчика движения к прожектору
Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах
Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору
Подключение светодиодного прожектора
Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.
При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.
Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.
Монтаж прожекторов с фотореле (сенсорных).
Светодиодный прожектор с датчиком движения
Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.
Настройка и регулирование датчиков движения
Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.
Светильник с ручками для регулирования
Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.
Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.
Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.
Как сделать сенсорный выключатель самому
Вакуумные выключатели

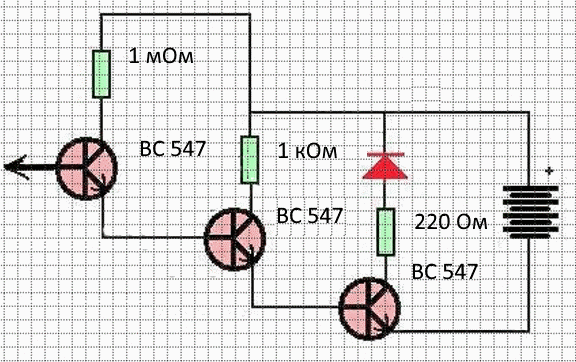

Схема питается от источника постоянного напряжения, величина которого до 16 Вольт. На выходе третьего транзистора включен светодиод, который обозначен красным светом именно он и является нагрузкой. Чтобы первый транзистор открылся достаточно прикоснуться рукой к его базе. Вместо светодиода, можно подключить реле с низким током срабатывания и тогда появляется возможность включения и отключения более значимой нагрузки. Лампы нельзя подключать непосредственно в схему вместо светодиода, так как любая из них обладает большой мощностью. В виде сенсора может послужить медная фольга, а второй и третий каскад является просто усилителем слабого сигнала.
Основным исполняющим и коммутационным элементом, включающим непосредственно светильник, лампу или бра является реле К1. Оно может быть типа РЭС 55А или РЭС 55Б с током срабатывания около 15–20 мА. Диод VD1 выполняет роль защиты от перепадов напряжения при срабатывании реле, а конденсатор С2 сгладит пульсации, возникающие при этом. Резистор R1 лучше применить переменной конструкции, для надёжной работы реле. В пределах до 50–60 Ом. Сенсором может служить небольшой кусочек фольгированного текстолита или медной пластины. Он обладает высокой чувствительностью, поэтому если сенсор будет установлен на расстоянии от схемы, выполненной на плате, то провод нужно обязательно защитить от помех путём экранирования. В качестве источника питания может использоваться любой источник постоянного тока, батарейка или аккумулятор. Нужно помнить при монтаже полупроводниковых деталей что перегрев их нужно снизить к минимуму. Лампы, которые будут включаться с помощью силовых контактов реле стоит выбирать с минимальным потреблением мощности это:
- Светодиодные лампы;
- Экономичные люминесцентные лампы.
Более сложные схемы своими руками сделать без особых навыков будет довольно проблематично, но всё же возможно и вот одна из них.
Сделать её самому или купить уже готовым изделием выбирать человеку, решившему установить данный коммутационный прибор.
Двухпроводное подключение датчика движения
Независимо от конструкции датчики движения делятся на двухпроводные и трехпроводные в зависимости от способа подключения.
По конструкции двухпроводные обычно размещают в розеточных коробках. Основные элементы для подключения:
- Автоматический выключатель электрических устройств сети 220В (обычно находится в распределительном щите).
- Распределительная коробка (обычно встраиваемая в стену/потолок).
- Датчик движения.
- Лампа.
Подключение датчика точно такое же, как у однокнопочного выключателя искусственного освещения. То есть ту фазу, через которую пойдет ток, нужно подвести к датчику, а через него пустить его за пределы лампы. В этом случае рекомендуется установить на отдельную цепь и установить в общем освещении.
Монтаж
Процесс установки такой:
- Проложить трехжильный кабель ВВГнг-Лс 3*1,5 мм2 от щитового выключателя до распределительной коробки. Обозначьте жилы для удобства: L (фаза), N (рабочий ноль), защитный ноль или земля (РЕ).
- Проложите двухжильный кабель (удлинитель) с другой стороны к распределительной коробке, предварительно подключив его к датчику на другой стороне через клеммные колодки.
- Датчик движения (если это розетка) рекомендуется размещать на высоте 1,2 — 2 метра от уровня земли.
- Такие датчики не следует путать с настенными датчиками, которые размещают в подъезде, в коридорах или на подъездах многоэтажного дома. Те, которые используются для освещения, обычно устанавливаются под потолком возле дверей.

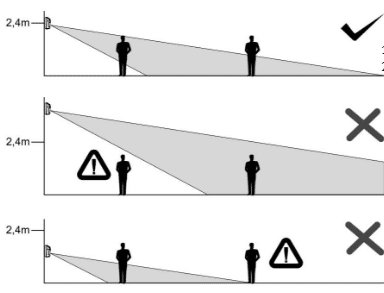

- Уровень обзора не должен перекрываться движущимися объектами (открытыми дверями или занавесками).
- Также протяните провод от светильника к распределительной коробке. Сначала подключите нули питания + лампа. Затем заземлите первый и второй провода вместе.
- Подключите фазу (L) автоматического выключателя к первому проводу. Подсоедините вторую жилу к фазе (L) лампы. Для качественного и эстетичного соединения рекомендуется использовать клеммы Wago.
- Датчик подключается к розетке по схеме: первый провод (идущий от автомата) подключается к розетке с обозначением (L).
- Вторая жила вставляется в гнездо с пометкой «нагрузка».
- Спрячьте подключенный датчик в гнездо и поместите его в корпус конструкции.
Настройка
Электрическое соединение завершено. Теперь нужно настроить датчик на передней панели:
- Поверните первую ручку, чтобы установить автоматический режим.
- Вторая ручка отвечает за светочувствительность. Чтобы активировать датчик только ночью, поверните ручку на нужное количество градусов против часовой стрелки.
- Таймер отключения освещения при отсутствии движения в контролируемой зоне. Временной диапазон обычно указывается в характеристиках устройства, в инструкции по эксплуатации.
Готовый. На распределительном щите установите автоматический выключатель в положение «включено» и проверьте работу, которую вы только что проделали.
Преимущества
Среди положительных сторон этой схемы можно отметить:
- Простая пошаговая установка и настройка;
- Универсальность;
- Автоматическое включение света без установки дополнительных выключателей;
- Взаимозаменяемость с одинарным переключателем.
Недостатки
Существенным недостатком двухпроводного датчика является плохое взаимодействие со светодиодами и энергосберегающими лампами. Последние могут довольно сильно моргать, что, помимо дискомфорта, увеличивает вероятность быстрого утомления.
Бесконтактный инфракрасный выключатель
Тем, кому не нравится прикасаться к пружинке, есть такие же миниатюрные бесконтактные выключатели, работающие на инфракрасном излучении от взмаха руки.
Именно их стараются монтировать для подсветки рабочей зоны на кухне или в медицинских кабинетах, где врачам нужно максимально избегать контакта рук с посторонними предметами.
При выборе таких моделей будьте внимательны. Есть варианты, где микросхемы размещаются снизу, а сам силовой ключ, коммутирующий нагрузку в 2-3А, сверху.
Это значит, что вы уже не сможете безопасно приклеить их на нижнюю поверхность профиля. Он у вас будет болтаться внутри, не говоря уже о вопросе изоляции всех контактов.
Такие модели предназначены в первую очередь для установки в пластиковый корпус светильников, а не для монтажа в алюминиевые профиля.
Да и размер у них на несколько миллиметров шире самой ленты, поэтому не во всякий профиль они могут влезть.
Вам нужно выбирать те выключатели, у которых ровное и гладкое нижнее основание. Все элементы у них расположены сверху.
Один из инфракрасных элементов является излучателем, а другой приемником. Таким образом, при появлении в пределах 2-7см от поверхности бесконтактного выключателя какого-то предмета (ваша рука, хвост кошки или севшая муха), сигнал отражается и выключатель реагирует.
Для подобного рода девайсов, в рассеивателях необходимо вырезать окошко. Иначе выключатель срабатывать не будет.
Перед покупкой обратите внимание, что происходит с таким датчиком при внезапном исчезновении напряжения и его появлении через какое-то время. Например, у вас в доме или во всем районе, сетевая компания “отключила свет”
Через 2-3 часа он появился.
Так вот, в дешевых моделях таких датчиков, по умолчанию заложен режим автоматического включения подсветки при внезапном исчезновении питания и его возобновлении.
Уехали вы в отпуск на пару недель, а освещение без вашего участия само включится и накрутит лишние киловатты.
Так что спрашивайте у продавцов все характеристики товара.
Схемы подключения
Для подключения датчика необходимо следовать инструкции, которая прилагается к устройству. Лучше размещать прибор в том месте, где сигнализаторы будут защищены от посторонних раздражителей. Для монтажа таких устройств самым подходящим местом является потолок. Расстояние от пола допустимо от 2 до 6 метров.
Запрещается установка устройств рядом с кондиционерами, вентиляторами, радиаторами отопления, высокими комнатными растениями, поскольку в этих условиях создается перемещение воздуха, которое будет восприниматься прибором как сигнал для включения освещения. В зоне работы прибора не допускается присутствие стеклянных перегородок, поскольку инфракрасные лучи будут отражаться от стекла. В поле действия также не должны присутствовать громоздкие объекты, затрудняющие обзор.
Процесс подключения осуществляется так:
- Отключаете комнату от электрической сети питания. Для этого нужно отключить требуемую пробку на счетчике. Если этого не сделать, вас ударит током. Категорически запрещено подключать устройство к неисправной проводке, поскольку повышается риск его повреждения или самовозгорания.
- На датчике поверните защитную крышку по часовой стрелке и снимите ее.
- Вы увидите крепежные отверстия и винты для регулировки.
- Выберите схему подключения. Если вы выполняете установку своими руками, не имея опыта в этом деле, лучше использовать стандартную схему, изображенную в инструкции или на самом устройстве. Эта схема проста, ее можно исполнить без проблем, и процесс установки не отнимает много времени.
- Если вы имеете опыт работы с электричеством, можете применять другие схемы, но лучше все-таки доверить процесс профессионалам.
После всех манипуляций остается только настроить датчик на необходимые параметры.
Если вам нужно, чтобы в течение некоторого временного периода в комнате постоянно горел свет, независимо от нахождения в ней людей и уровня освещенности, используйте схему подключения с выключателем. Для этого выключатель параллельно подключается одной клавишей к схеме. За счет такого способа установки появляется возможность освещать помещение столько времени, сколько потребуется. А когда выключатель выключен, за управление светом будет отвечать датчик.
Типы датчиков
Существует три основных вида датчиков:
- Пассивные (инфракрасные).
- Микроволновые.
- Ультразвуковые.
Первые считаются самыми дешевыми – их чаще всего используют в домашних условиях. Они достаточно функциональны и хорошо зарекомендовали себя в работе. Отметим, что универсального датчика нет – он так или иначе требует подстройки и установки в определенных зонах. Одни типы лучше подходят для одних условий, вторые – для других.
Пассивное устройство
Рассмотрим принцип работы инфракрасных датчиков движения для включения света. По сути, их можно сравнить с направленными термометрами – как только в зоне видимости появляется теплый объект и он движется, то срабатывает система и зажигается свет. Чтобы “научить” датчик видеть объекты определенного размера и при определенных условиях, используются специальные ручки, установленные на датчике. С их помощью можно выставлять нужные значения.
К примеру, если датчик настроен на взрослого человека, а в зону его действия входит собака, то он сравнивает температуру с заданными параметрами и “понимает”, что что-то происходит. Затем он сравнивает размеры человека и собаки и не включает свет, поскольку они сильно отличаются. А вот отличить подростка от взрослого он уже не сможет.
Выставленный на максимальную чувствительность прибор будет срабатывать даже на кошку, поэтому обычно чувствительность прикручивают до тех пор, пока он не начнет срабатывать на нужный объект. Например, если во двор заходят только взрослые, то ручкой выставляется минимальная чувствительность, необходимая для сработки на объект. Это позволит избежать ложных срабатываний на птиц, кошек, собак и пр.
Установка потолочных светильников
Ультразвуковое устройство
Далее рассмотрим принцип работы датчика движения для включения света, использующего ультразвуковой принцип. Если инфракрасный датчик пассивный, то есть не посылает сигналы, а улавливает их, то ультразвуковой работает по обратному принципу. Он через заданные промежутки времени посылает звуковые волны и принимает их отражения. Если “картинка” меняется, то значит что-то произошло и прибор включает освещение. Цена на такое устройство выше, чем на вышеописанный, но и качество обнаружения лучше. Чувствительность прибора можно также можно регулировать, чтобы он не срабатывал на движущиеся от ветра ветки, пролетающих голубей или кошек.
Микроволновые приборы
Далее рассмотрим, как работают микроволновые датчики на движение для включения света. Эти устройства также относятся к активным, постоянно сканируя пространство в своей зоне ответственности. Цена на них достаточно высока (это самые дорогие устройства), поэтому их не используют массово. Регулировка чувствительности помогает найти ту грань, когда сработка должна происходить, но при этом избежать ложных срабатываний на естественно движущиеся предметы.
Ручки регулировки освещенности, времени и чувствительности
Монтажные работы
Внутри датчика движения размещены три провода (коричневый, синий и красный) и для удобства монтажа, они сопряжены с клеммником. Нагрузка должна проходить через синий и красный провод. С их помощью подключается лампочка. Коричневый идет на выключатель. Все подключение электротехнического прибора с выключателем реализуется по нижеприведенной схеме.
Инструкция такая:
- Берите выключатель (в примере использован одноклавишный, но вы можете задействовать на две или на три) и подключите к проводу от сети 220 В.

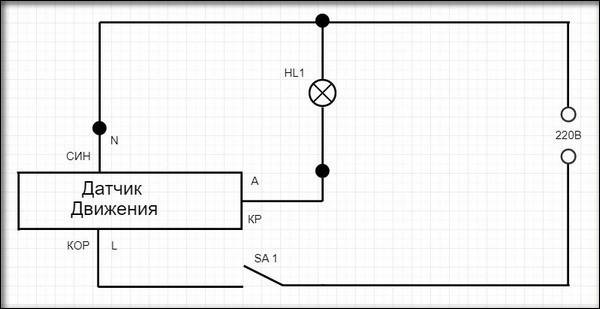

По схеме, L (коричневый) заведите в клеммник к контакту выключателя.
- Для этого открутите винт отверткой сверху, заведите жилу к первому контакту в появившийся зазор и зажмите винтом, закрутив его обратно.
- Второй конец (на противоположной стороне, размещенный под подключенной только что жилой) заведите на клему L датчика движения (коричневый провод).
- Для этого используем кусочек провода (можно с коричневым окрасом, чтобы не путаться) для сопряжения датчика движения и выключателя.
- Зачистите концы, чтобы удобно было прикреплять к клеммам и подсоедините к выключателю.
- Второй конец провода от выключателя нужно соединить с ДД, подключив к клемме с коричневым проводом.
- Закрутите клему, чтобы соединение было крепким.
- Далее по схеме нужно подсоединить патрон к датчику. Один провод (белый)сопрягается к красному проводу ДД, обозначенному А. Второй (черный) скручивается вместе с синим проводом от сети 220 В и подсоединяется к синему проводу ДД, обозначенному N.
- Схема реализована.
В итоге выключатель с датчиком движения для дома сделан следующим образом:
- От провода, подключаемого к сети электропитания через выключатель, последовательно сделано сопряжение с клеммой L.
- Клемма N расщепляется на две. Второй провод проводки подключен к синему проводу ДД и к черному патрону для лампы.
- Клемма L с красным сопряжена с другим проводом патрона (белым).
Чтобы проверить схему, вкрутите лампочку в патрон и задействуйте сеть 220 В. После замыкания контакта с помощью клавиши выключателя лампочка не включится до тех пор, пока датчик будет выдавать, что «движения нет». Как только движение появится, лампочка тут же включится.
Чтобы еще присутствовал автоматический выключатель света с датчиком движения, рекомендуется установить выдержку (таймер времени), при которой ДД будет деактивировать лампочку.
Нельзя подключать выключатель к клеммам A и N, схема не то что не заработает, а может попросту коротнуть.
Если же задействовать немного иную схему, то это позволит установить выключатель в линию от фазы до подключения лампы. Таким способом можно включить свет в том случае, если датчик не сможет по какой-либо причине это сделать самостоятельно.
Установка нескольких датчиков движения в единую схему делается параллельно. Освещение появится при активации любого датчика. Вторая схема отлично подойдёт для детектирования большой комнаты с несколькими выходами.
Чтобы избегать частого перегорания ламп, в цепь к лампам следует установить блок защиты с «мягким» включением света. Такой блок поможет уберечь лампы от частого выгорания.
