ТЭН для посудомоечной машины Bosch: как выбрать + инструкция по замене

Внутреннее устройство

ТЭНом называется электрический прибор, нагревающий жидкость встроенной спиралью из специального материала. Токопроводящий элемент расположен в герметичной трубке, которая изолирована от корпуса машины. Нагреватель размещается в водяной рубашке, для циркуляции жидкости используется лопастной электрический насос. Линия стыка деталей уплотняется прокладкой из резины, исключающей попадание воды на контактные элементы. При прохождении электрического тока через спираль происходит выделение тепла, для корректировки работы нагревателя применяются измерительные датчики. Сенсор контролирует заданную температуру, при достижении требуемого значения нагреватель отключается. Как только вода остывает ниже запрограммированного порога, подача электроэнергии возобновляется.

https://youtube.com/watch?v=xbBDz9JfmiQ

На части модификаций посудомоечных машин встречаются узлы сухого типа, отличающиеся установкой нагревательной трубки в отдельный корпус. Зазор между стенками заполняется термически устойчивым компаундом, дополнительно изолирующим электрические компоненты от воды.

Признаки поломки нагревателя и элементов, связанных с прибором:

• отображение на жидкокристаллическом дисплее кода ошибки, содержащего цифры 09;
• подача перегретой или холодной воды из-за поломки термического регулятора;
• появление напряжения на поверхности корпуса из-за пробоя нагревательного элемента;
• посторонний шум, возникающий при износе или поломке встроенного насоса.

Внутри корпуса посудомойки bosch установлены все запчасти и управляющие элементы. Главными детали данной системы считают:

1. Проточный клапан для поступления воды, который оснащен впускной системой, управление осуществляется микроконтроллером.
2. Фильтрационный механизм, очищающий воду от мелких частей пищи и прочего мусора.
3. Система слива, состоящая из дренажной трубы, соединенной с водосточной системой и отливным насосом. Работает она на тех же принципах, что и у стиральной машины бош.
4. Блокиратор поплавкового типа, защитная система посудомоечной машины от различных протеканий. Представляет собой цилиндрическую пластмассовую емкость, которая при всплывании замыкает контакты. Это происходит в случае забора излишнего количества воды.

Как самостоятельно заменить ТЭН в посудомойке

Пошаговая проверка тэна в стиральной машине мультиметром

Какая бы торговая марка ни выпускала посудомойки, все они со временем ломаются. Одной из распространенных неисправностей является поломка нагревательного элемента.

В такие моменты машина начинает плохо отмывать посуду, работа проводится в холодной воде. Замена ТЭНа в посудомоечной машине — задача, возможная для рядового пользователя.

А чтобы она стала выполнимой, придерживайтесь нашей инструкции.

Разновидности нагревательного элемента в посудомойке

В моделях посудомоечных машин Bosch, Ariston, Electrolux, Candy находятся ТЭНы двух типов:

• Проточный, или сухой.
• Трубчатый со спиралью, или мокрый.

Первая разновидность подключается к насосу и патрубку. Вода прогоняется через его трубку двигателем, поэтому моментально нагревается. Такие детали меньше подвержены накипи, поэтому имеют длительный срок службы.

Второй, погружной, элемент совмещен с циркуляционной помпой. Так как он постоянно находится в воде, то больше подвержен оседанию накипи. Со временем количество солей на поверхности мешает нормальной теплоотдаче, отчего элемент перегревается и сгорает.

Как понять, что нагреватель сломан и пора выполнять замену? О типичных признаках неполадки написано ниже.

Признаки неисправности. Как проверить ТЭН?

Определить неполадку можно по косвенным признакам. Также современные ПММ сообщают о неполадке путем высвечивания кода ошибки на дисплее. Системой самодиагностики оснащены практически все модели Hotpoint Ariston, Indesit, Siemens. При неполадке запускается тестовый режим, в результате которого все узлы проходят проверку.

Дополнительным признаком является плохое мытье посуды. Если раньше посудомойка нормально отмывала утварь, а тут на поверхностях остается жирный налет, вероятно, проблема в ТЭНе.

Где находится элемент? Он расположен в нижней части корпуса, возле двигателя и насоса. Для начала можно осмотреть состояние датчика температуры. От него напрямую зависит, будет нагреватель включаться или нет.

• Отключите прибор от сети и коммуникаций.
• Постелите на пол полотенце, уложите машину набок.
• Демонтируйте цокольную панель.
• Осмотрите термистор, его проводку. Если виднеются следы подгаров — замените деталь.

• Для диагностики ТЭНа приложите к контактам щупы мультиметра, чтобы измерить сопротивление.
• Исправная деталь покажет значения в районе 22 Ом.

Если окажется, что элемент вышел из строя, проводится полная замена.

Как заменить нагреватель своими руками?

Такие детали, как ТЭН, не подлежат ремонту в домашних условиях. Да и цена, которую вы заплатите за ремонт, не меньше, чем стоимость новой детали.

Подготовьте инструменты для замены:

• Шлицевую и крестовую отвертки.
• Пассатижи.
• Шило.

Из комплектующих вам понадобится полностью нагревательный блок. ТЭН в таких моделях отдельно не устанавливается. А именно в машинках: «Бош», «Электролюкс», «Индезит», «Аристон».

Визуально осмотрите блок. Если на нем нет креплений для разборки, придется полностью заменить устройство. Если виднеются болты или защелки — нагреватель удастся извлечь.

• Выключите посудомойку из сети.
• Отключите коммуникации.
• Откройте дверцу люка.
• Достаньте лотки из бункера.
• Снимите нижний распылитель, потянув его на себя.
• Достаньте дренажный фильтр, заодно удалите из него мусор.

• В отверстии за фильтром остается вода. Удалите ее губкой.
• На дне находится пять болтов. Они крепят нагревательный блок.

• Уложите корпус ПММ набок или переверните вверх дном.
• Демонтируйте нижнюю панель.
• Прокрутите помпу и снимите с места. Отсоедините от нее датчик.

Разожмите крепеж, выключите фишки проводки и достаньте нагреватель.

Новый элемент устанавливается в обратном порядке.

Как заменить погружной ТЭН, показано на видео на примере ПММ «Бош»:

Следите за работой техники, чтобы не доводить до серьезных неисправностей. Вовремя прочищайте фильтры от засоров, не перегружайте камеру посудой. Производитель не зря составил инструкцию по эксплуатации, старайтесь ее придерживаться.

Пошаговая инструкция для замены ТЭНа

Решили своими руками заменить неисправный ТЭН в посудомойке?

Приготовьте следующий набор необходимых инструментов:

• 2 отвертки – плоская и крестовая;
• шуруповерт;
• мультиметр или омметр;
• плоскогубцы и шило.

Алгоритм самостоятельной замены электронагревательного элемента следующий.

Шаг №1 — проверка нового ТЕНа

Проверьте исправность нового нагревателя на измерительном приборе: показание сопротивления не должно быть выше 20-30 Ом.

Если будет больше, то в нем присутствует обрыв спирали, если сопротивление в норме, значит, деталь можно смело устанавливать взамен испорченной.

Проверяя показания параметров при помощи мультиметра, нужно проконтролировать текущее состояние температурного датчика, осмотреть проводку и контакты, чтобы на них не было повреждений

Шаг №2 — демонтаж лотков и нижнего коромысла

Откройте дверь бункера машины и уберите посудные лотки, отсоедините бытовой прибор от сети, снимите шланги. Потянув вверх, снимите пластмассовый разбрызгиватель и стакан-фильтр с сеткой из нержавеющей стали.

Теперь следует снять нижнее коромысло: для этого просто захватите деталь и поднимите вверх.

Когда машина набрала нужную температуру, она включает в работу насос, нагнетающий принудительно воду в крутящиеся коромысла – их-то и нужно демонтировать

Шаг №3 — удаление патрубка и задней панели

Освободите патрубок, соединенный с ТЭНом — открутите отверткой или шуруповертом 5 винтов, которые поддерживают патрубок, соединенный хомутиками с проточным электронагревателем, далее переверните корпус так, чтобы днище было сверху.

А теперь уберите заднюю панель. Если в машине вместо нее присутствует выдвижная стенка, то ее вытащите наружу. ТЭН соединен с помпой.

Чтобы ее отсоединить, захватите ее и поверните на половину оборота вправо, потяните в сторону, тогда помпа будет в руках. Остается только снять с нее датчик.

Датчики устанавливаются в посудомойках 2 и 3 поколений выпуска, отличаются разными функциональными свойствами. Убирая их, действуйте аккуратно и запоминайте места установки

Шаг №4 — демонтаж сгоревшего ТЭНа

Удалите крепежи, удерживающие ТЭН. В посудомоечных машинах компании Bosch нагревательные элементы фиксируются снизу резиновыми крепежами. Вам нужно завести руку под корпус и отсоединить их.

В процессе нужно будет при помощи шила подцепить пластиковые хомутики, удерживающие патрубки

Если неудачно повредите их, то можно заменить на новые, но лучше действовать осторожно

Снимите сгоревший ТЕН. Разъедините установочные штекеры датчиков, патрубки и демонтируйте сгоревший и разгерметизированный ТЭН.

Если патрубки не сразу поддаются, то их прихватите плоскогубцами, действуя предельно осторожно, чтобы ненароком не повредить пластиковые запчасти: сегодня их стоимость довольно высока

Шаг №5 — установка нового нагревателя-ТЭНа

Замена нагревателя на новый займет не так уж много времени

Важно действовать крайне аккуратно, собирая все элементы в обратной последовательности процедуры демонтажа. Наглядно этот процесс по замене можно увидеть в видеороликах, приведенных в последнем блоке статьи

Также рекомендуем ознакомиться с инструкцией по установке и подключению посудомойки бренда Бош своими силами, что поможет вам без проблем собрать машинку после ремонта и правильно подключить ее к коммуникациям

Также рекомендуем ознакомиться с инструкцией по установке и подключению посудомойки бренда Бош своими силами, что поможет вам без проблем собрать машинку после ремонта и правильно подключить ее к коммуникациям.

После установки продолжайте следить за работоспособностью ТЭНа, регулярно очищая его от накипи механической чисткой или с использованием химических ингредиентов.

Кроме ТЕНа и другие рабочие узлы техники нуждаются в уходе. Поэтому, чтобы продлить срок службы посудомойки, желательно регулярно проводить ее обслуживание.

Причины поломок и тонкости выбора

Неполадки с одним из главных элементов конструкции посудомойки могут происходить по разным причинам. Предлагаем подробнее ознакомиться с возможными проблемами, а также приведем ряд советов по выбору нового ТЕНа.

Почему может сломаться ТЕН?

По отзывам пользователей, наиболее частыми поломками электронагревателя в посудомойке являются перегорание спиралевой нити и электрозамыкание на выводах трубок.

Перегорание — это прямое следствие истончения тугоплавкого элемента, стоящего в герметически запаянном нагревателе.

Проточные ТЭНы, стоящие в посудомойках, сгорают часто.

Это может происходить, если:

• в ТЭНе есть протечка;
• был резкий скачок напряжения в сети электропитания (если такие скачки – нередкое явление, то не лишним будет заняться покупкой и установкой стабилизатора);
• фильтр сильно загрязнен;
• машина неправильно эксплуатируется (желательно перед началом использования ознакомиться с правилами эксплуатации посудомойки);
• износ, накопление значительного слоя накипи на ТЭНе (если толщина слоя превышает 2-3 мм, то поломка элемента неизбежна).

При таких серьезных поломках не остается ничего другого, как заменить сгоревший элемент новым. Но перед этим его предстоит купить, выбрав правильный — любая модель не подойдет. В этом вопросе предстоит учитывать ряд особенностей, о которых поговорим ниже.

Нюансы выбора нового ТЭНа

Заказывая в сетевых или сервисных магазинах запчасть для самостоятельной замены, нужно указать полные данные о модели, включая серийный номер. Информация находится на шильдике-ярлыке машинки. Подробные рекомендации по поиску и и выбору качественных запчастей для посудомоек мы привели здесь.

Также при выборе ТЭНа важно обратить внимание на его технические характеристики: внимательно проверьте его общее назначение, параметры мощности и напряжения, диаметр, аналогичные заводским, а также соответствие устройства типовому разъему для подключения. Советуем обратить внимание и на сохранение герметичности на выводных концах покупаемого устройства

Советуем обратить внимание и на сохранение герметичности на выводных концах покупаемого устройства

Советуем обратить внимание и на сохранение герметичности на выводных концах покупаемого устройства

Советуем обратить внимание и на сохранение герметичности на выводных концах покупаемого устройства

Советуем обратить внимание и на сохранение герметичности на выводных концах покупаемого устройства

Важны и особенности конструкции

Советуем обратить внимание и на сохранение герметичности на выводных концах покупаемого устройства. Важны и особенности конструкции

На пластиковом корпусе нагревательного блока находятся отводы под соединение с патрубками и выходные концы для датчиков

На пластиковом корпусе нагревательного блока находятся отводы под соединение с патрубками и выходные концы для датчиков

На пластиковом корпусе нагревательного блока находятся отводы под соединение с патрубками и выходные концы для датчиков

Важны и особенности конструкции. На пластиковом корпусе нагревательного блока находятся отводы под соединение с патрубками и выходные концы для датчиков

Электрические проточные нагреватели быстро выполняют нагрев, но потребляют очень много электричества. Рекомендуем учитывать это: если у вас одновременно будет работать посудомойка и электрочайник, то пробки могут вылететь, и автомат отключит электропитание во всей квартире.

Электрические термонагреватели, предназначенные для установки в посудомоечных машинах БОШ, выпускаются в следующих конструкциях:

• погружные (мокрые) – контактируют с рабочей жидкостной средой, осуществляя ее нагревание;
• сухие – окружены для защиты специальной колбой, изготовленной из прочного композитного материала стеатита.

Сухие нагреватели считаются у профессиональных мастеров более эффективными на практике, потому что за счет исключения прямого контакта с жидкостью могут служить очень долго.

Широкая колба сухого нагревателя помогает очень быстро нагреть воду, препятствует накоплению накипи, защищает машину от сухой пробки, его можно легко демонтировать

В различных модификациях посудомоечных машин Бош на ТЭНах могут быть установлены датчики распределения потоков воды, мутности воды и электрореле, которое переключается мембраной, движущейся под напором воды.

Для посудомоечной машины Bosch продаются нагревательные элементы, входящие в комплект с насосом. Это одна цельная деталь, поэтому считается неразборной. Ее стоимость достаточно высока и может варьироваться в широком ценовом диапазоне: от 7 000 до 11 000 руб.

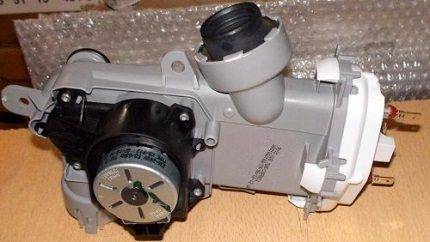

Устройство нагревателя воды

Установленный в корпусе посудомоечной машины электронагреватель относится к категории водяных ТЭНов, обеспечивающих стабильный подогрев циркулирующей воды до 100 °C. Некоторые модели могут быть оснащены терморегуляторами.

Электронагревательный прибор ТЭН для посудомоечной машины. Это специальная трубка, заполненная теплоемким изолятором, по центру которого расположена нихромовая нить (спираль)

В трубчатом ТЭНе располагается электропроводящая спираль, которая передает проектную мощность на всю внешнюю поверхность нагревательного модуля.

К главным составляющим компонентам ТЭНа относятся:

• трубка;
• нагревающий элемент;
• контакты;
• изолирующий слой.

Теплоэлектрический сегмент ТЭНа выпускается в виде разнообразных конструкций. Недостатков в устройствах практически нет, кроме большой площади под установку и необходимости в ремонте, если перегорела спираль.

Насос закачивает воду в посудомоечную машину через поверх нагревательного элемента. Так происходит нагревание воды до нужной температуры мытья посуды, которую контролирует датчик

Электронагреватели для посудомоек с трубчатой конструкцией выпускаются промышленностью со следующими параметрами:

• мощность – 15 Вт-15 кВт;
• напряжение – 12 В-380 В;
• длина – 250-630 мм;
• диаметр внешний – 6,0-24,0 мм.

Если у вас стоит бошевская машина 3-го поколения, то в ней находится усовершенствованный насосный двигатель со встроенным в него ТЭНом.

ТЭНом называется электрический прибор, нагревающий жидкость встроенной спиралью из специального материала. Токопроводящий элемент расположен в герметичной трубке, которая изолирована от корпуса машины. Нагреватель размещается в водяной рубашке, для циркуляции жидкости используется лопастной электрический насос. Линия стыка деталей уплотняется прокладкой из резины, исключающей попадание воды на контактные элементы.

На части модификаций посудомоечных машин встречаются узлы сухого типа, отличающиеся установкой нагревательной трубки в отдельный корпус. Зазор между стенками заполняется термически устойчивым компаундом, дополнительно изолирующим электрические компоненты от воды.

Признаки поломки нагревателя и элементов, связанных с прибором:

• отображение на жидкокристаллическом дисплее кода ошибки, содержащего цифры 09;
• подача перегретой или холодной воды из-за поломки термического регулятора;
• появление напряжения на поверхности корпуса из-за пробоя нагревательного элемента;
• посторонний шум, возникающий при износе или поломке встроенного насоса.

Почему следует выбрать именно нас?

• Бесплатная консультация по телефону. В телефонном разговоре наш менеджер проинформирует вас о возможной причине поломки и назовет ориентировочную цену ремонта. Точную стоимость работ озвучит мастер после диагностики неисправной техники.
• Бесплатная диагностика и выезд мастера. Вам не придется оплачивать диагностику посудомоечной машины в случае вашего согласия на ее дальнейший ремонт специалистами РемБытТех».
• Ремонт на дому. Везти неисправную технику в мастерскую не потребуется. Мастера «РемБытТех» произведут ее ремонт прямо у вас дома.
• Удобный график работы. Мы работаем с 8 до 22 часов без выходных и праздничных дней. Поэтому мы примем и выполним вашу заявку даже в поздний час выходного дня.
• Гарантия до 2 лет. Мы подтверждаем качество проделанных нами работы выдачей гарантийного талона на срок от 3 месяцев до 2 лет в зависимости от сложности ремонта.

Тэн для посудомоечной машины bosch: замена, принцип работы, ремонт

Посудомойки удаляют грязь с поверхности тарелок или кастрюль потоком горячей воды, смешанной с чистящим составом. Для прогрева рабочей жидкости до требуемой температуры применяется электрический нагревательный элемент, который имеет ограниченный ресурс. Владелец может самостоятельно подобрать ТЭН для посудомоечной машины Bosch и выполнить ремонт оборудования.

Причины поломок

Причины повреждения нагревательного блока посудомойки:

• Использование воды с повышенной жесткостью приводит к отложениям солей на ТЭНах Бош. Слой постороннего вещества ухудшает теплообмен и вызывает перегрев спирали, которая со временем перегорает.
• Отложения соли и чистящих веществ при длительном контакте с металлом вызывают коррозию элементов, проникающая внутрь трубки вода приводит к короткому замыканию и выходу посудомоечной машины из строя.
• Перегорание спирали или электронных компонентов из-за скачка напряжения в сети.
• Естественный износ графитовых втулок, на которых вращается ротор электродвигателя насоса.

Возможен ли ремонт

Нагревательный элемент в посудомойках Bosch выполнен по технологии напыления токопроводящего слоя на изоляционную подложку, но восстановить дорожку пайкой невозможно.

Используемые на заводе материалы не позволяют нанести припой даже с использованием кислотного флюса.

Ремонт с использованием специальной пасты, проводящей электричество (используется для восстановления нитей обогрева на автомобильных стеклах), нежелателен. Восстановленная дорожка не выдержит повышенной силы тока и температуры.

На рынке запчастей имеются неоригинальные компоненты, подходящие по габаритам и электрическим параметрам к нагревателям посудомоечных машин Bosch.

При использовании таких деталей существует риск течи неправильно собранного нагревателя или пробоя нагревательного элемента из-за некачественных компонентов или некорректного подсоединения.

Допускается восстановление нагревателя с использованием компонентов, взятых от других неисправных узлов. Методика используется в сервисных центрах, имеющих запас деталей. Недостатком подобного ремонта является вероятность повторной поломки из-за использования вторичных компонентов.

Устройство и принцип работы

ТЭНом называется электрический прибор, нагревающий жидкость встроенной спиралью из специального материала. Токопроводящий элемент расположен в герметичной трубке, которая изолирована от корпуса машины. Нагреватель размещается в водяной рубашке, для циркуляции жидкости используется лопастной электрический насос. Линия стыка деталей уплотняется прокладкой из резины, исключающей попадание воды на контактные элементы.

При прохождении электрического тока через спираль происходит выделение тепла, для корректировки работы нагревателя применяются измерительные датчики. Сенсор контролирует заданную температуру, при достижении требуемого значения нагреватель отключается. Как только вода остывает ниже запрограммированного порога, подача электроэнергии возобновляется. Трубчатые нагреватели Бош, установленные в машинах выпуска после 2010 г., оснащаются дополнительной помпой, улучшающей циркуляцию жидкости и ускоряющей теплообмен.

Компания Bosch выпускает проточные нагреватели с трубчатым элементом, непосредственно контактирующим с потоком воды.

На части модификаций посудомоечных машин встречаются узлы сухого типа, отличающиеся установкой нагревательной трубки в отдельный корпус. Зазор между стенками заполняется термически устойчивым компаундом, дополнительно изолирующим электрические компоненты от воды.

Внутреннее устройство

Внутри корпуса посудомойки bosch установлены все запчасти и управляющие элементы. Главными детали данной системы считают:

1. Проточный клапан для поступления воды, который оснащен впускной системой, управление осуществляется микроконтроллером.
2. Фильтрационный механизм, очищающий воду от мелких частей пищи и прочего мусора.
3. Система слива, состоящая из дренажной трубы, соединенной с водосточной системой и отливным насосом. Работает она на тех же принципах, что и у стиральной машины бош.
4. Блокиратор поплавкового типа, защитная система посудомоечной машины от различных протеканий. Представляет собой цилиндрическую пластмассовую емкость, которая при всплывании замыкает контакты. Это происходит в случае забора излишнего количества воды.

Когда может возникнуть такая необходимость

Для того, чтобы убедиться в необходимости замены этого узла нет необходимости проводить подробную диагностику посудомоечной машины. Практически все современные посудомоечные агрегаты имеют встроенную систему определения неисправностей, которая способна определить место, где возникла поломка. При этом на дисплее должен отобразиться соответствующий код ошибки. Так делается на большинстве современных посудомоек, например, в Занусси или Hansa. Автоматическая диагностика оказывает важную помощь, однако иногда могут возникать такие проблемы, когда не выдаётся никакого кода ошибки и необходимо проверить ТЭН. Например, всё работает, однако нагрев происходит гораздо хуже, чем в большинстве случаев. В таком случае делают профилактику:

Машину отключают от сети, сливают воду и разгружают от посуды. Необходимо подождать в течение времени, достаточного для того, чтобы машина просохла. Теперь надо перевернуть посудомойку и отрыть её. Как это сделать — зависит от модели агрегата. В некоторых случаях придётся снимать донную панель, в других — достаточно снять боковую стенку. Это делается для того, чтобы добраться до датчика и осуществить проверку

Проверить ТЭН можно путём визуального осмотра или воспользоваться для этого мультиметром Надо обратить особое внимание на исправность проводки и контактов нагревателя, замерить сопротивление ТЭНа

Важно проверить наличие оплавленных участков или гари. Если неисправность имеется, но ничего обнаружить не удалось, требуется либо продолжить поиски неисправностей или обратиться к специалисту

Виды посудомоечных машин

Основным различием между бытовой и промышленной посудомоечной машиной является способ ее загрузки. В бытовом агрегате применяется поочередная загрузка, то есть на каждый цикл работы машины загружается определенное количество грязной посуды.

В промышленных посудомоечных машинах используется поточная загрузка, когда на непрерывно движущийся конвейер (с захватами для посуды) постоянно добавляются грязные тарелки или подносы. Кроме того, во многих промышленных образцах использованная вода фильтруется и используется повторно, обеспечивая более экономичную работу.

Устройство посудомоечной машины

Устройство посудомоечной машины не сложное. Любой подобный агрегат состоит из нескольких элементов:1) Корпус. Как правило, пластиковый или собранный из штампованных листов металла;2) Электронный блок управления. Электронная плата управления с микроконтроллером. Позволяет задавать пользователь режим мойки посуды. Управляет всеми процессами в машине;3) Электродвигатель. Приводит в действие водяной насос и разбрызгиватели (коромысел);4) Насос-помпа. Обеспечивает подачу жидкости под давлением к форсункам разбрызгивателей;5) Система распыления воды. Представляет собой поворотный блок форсунок (коромысел). При распылении коромысла меняют угол подачи воды для покрытия всей поверхности посуды;6) Система сушки. Мощный вентилятор (фен) нагнетающий воздух через нагревательный элемент, на поверхность посуды (в некоторых моделях используется конденсационная сушка — фактически, посуда сохнет самостоятельно, за счёт накопленного в процессе мойки тепла).

Циклы работы посудомоечной машины

Весь процесс работы машины управляется специальным электронным блоком управления. Микропроцессор отслеживает показания множества датчиков (температура, уровень воды, закрытие дверцы и т.д.) и задает режим работы устройства. Процесс мойки состоит из нескольких этапов:

• Впуск воды. Вода (как правило, холодная) начинает поступать в машину из водопровода при открытии электромагнитного клапана. Количество поступающей жидкости отслеживают датчики уровня. Некоторые модели допускают подачу как горячей, так и холодной воды, такие машины более экономичны, так как не расходуют электроэнергию на нагрев. После электромагнитного клапана, вода смягчается специальным устройством (как правило, ионообменник со смолой). Мягкая вода лучше отмывает посуду и не оставляет известнякового налета на деталях машины;
• Нагрев. Поступившая в машину вода нагревается при помощи нагревательных элементов (ТЭН) порционно или непрерывно (в проточном нагревателе);
• Подача чистящего средства. Нагретая до определенной температуры (определяется режимом мойки) вода смешивается с моющим средством (подается из контейнера для химии). Время подачи и количество очистителя определяется программой мытья;
• Мойка посуды. Электродвигатель обеспечивает привод насоса-помпы, который под давлением подает горячую (смешанную с очистителем) воду в специальные блоки распылителей. Вращаясь под разными углами, распылители очищают струями воды всю поверхность посуды. В некоторых моделях посудомоечных машин производится предварительная очистка посуды от сильных загрязнений путем подачи пара. Пар образуется в специальном устройстве – парогенераторе. По окончанию мойки грязная вода автоматически сливается в канализацию (в самом цикле она гоняется по кругу);
• Ополаскивание. После завершения процесса мойки, посуда очищается от остатков чистящего средства струями холодной воды под давлением. Этот процесс может происходить определенное время (более дешевые модели) или контролироваться специальными датчиками чистоты посуды и уровнем загрязненности сточных вод (дорогие модели).

Виды сушки посуды

Различают следующие виды сушки посуды: 1) Конденсационная сушка. Наиболее распространенный вид сушки, массово применяемый в недорогих бытовых моделях. Вымытая посуда обдается горячей водой, которая испаряется и конденсируется на внутренних стенках машины, а затем стекает в слив. Этот процесс весьма длителен по времени. 2)Турбосушка. Процесс происходит посредством непрерывного воздействия на вымытую посуду горячего воздуха. Воздух нагнетается специальным вентилятором, затем, проходя через ТЭН, он нагревается и попадает в отсек для посуды. Турбо сушка позволяет высушить посуду в кратчайшие сроки, при этом не оставляя на ней разводов. Посудомоечные машины, оснащенные данным режимом сушки довольно дороги, за счет применения дополнительных устройств кроме того. Кроме того, они потребляют много электроэнергии.

Источник информации.

Признаки поломки нагревательного элемента

Современная аппаратура зачастую оснащена сигнальными элементами, показывающими, что возникли неполадки. То же самое можно сказать и про современные посудомоечные машины. У большинства из них есть электронная система диагностики, показывающая, что не так с аппаратурой.

При возникновении неполадок, на дисплее отобразится комбинация из букв и цифр – код ошибки. В инструкциях или на сайте производителя можно просмотреть значение шифров.

Однако, в случае, если у посудомойки проблемы с нагреванием воды, система не выдаёт никаких ошибок. Лучшее решение в данном случае – провести профилактический осмотр во избежание проблем в будущем. Профилактика поможет узнать состояние аппаратуры и предпринять меры по предотвращению поломки. Главные признаки нарушения водонагревательной системы можно узнать по показаниям термометра. Если термометр не изменяет первоначальный показатель, или он не достигает установленной температуры, значит тэн сломан и требует ремонта.

Действуйте по следующей схеме:

Осторожно переверните посудомоечную машину вверх дном.
Второе действие зависит от типа посудомойки. Если у вас отдельностоящая напольная машинка, снимите заднюю стену, если встраиваемая – боковую.
Отсоедините сливной патрубок от нагревающего блока и потяните всю панель на себя.. Теперь вам понадобится мультиметр

Внимательно осмотрите проводки, а также контакты. Если вы обнаружили следы гари или копоти, лучше всего заменить блок. Для моделей марки Bosch, Electrolux, Indesit невозможно заменить тэн в посудомойке отдельно от всего термоблока

Теперь вам понадобится мультиметр. Внимательно осмотрите проводки, а также контакты. Если вы обнаружили следы гари или копоти, лучше всего заменить блок. Для моделей марки Bosch, Electrolux, Indesit невозможно заменить тэн в посудомойке отдельно от всего термоблока.

Замена ТЭНа

Перед тем как заменить ТЭН посудомоечной машины, потребуется отсоединить коммутационный шланг, подведенный к линии водоснабжения, и отключить рукав слива отработавшей жидкости в канализацию. Разборка корпуса и замена компонентов производятся только на обесточенном оборудовании. Для выполнения работы потребуется набор отверток с крестообразным и плоским жалом, тестовый прибор, плоскогубцы и комплект гаечных ключей или головок.

Последовательность действий при замене нагревателя на машине Бош:

1. Открыть фронтальную дверцу машины и удалить из моечной камеры лотки для посуды.
2. Снять пластиковые разбрызгиватели жидкости и вынуть фильтрующий блок из посадочного гнезда на нижней части камеры.
3. Если машина встроена в кухонный гарнитур, то требуется открутить крепежные винты на боковинах и крышке корпуса.
4. Вытянуть вверх нижнее распылительное коромысло, которое удерживается в посадочном канале фиксатором с пружиной.
5. Снять пластиковый патрубок, соединенный с нагревателем (расположен в полости моечной камеры).
6. Выдвинуть посудомоечную машину на открытое пространство и демонтировать боковые крышки. На встроенной технике достаточно поднять шумоизоляционные панели и удалить пластиковые щитки.
7. Уложить оборудование на заднюю стенку, предварительно подложив слой демпфирующего материала.
8. Снять нижнюю часть корпуса с регулируемыми опорами, а затем отключить от блока нагревателя водяной шланг. При отключении магистрали вытекают остатки воды, находящиеся внутри рукава и помпы. Прикипевшие шланги снимаются плоскогубцами, прикладывать усилие запрещается из-за риска поломки патрубков.
9. Отсоединить коммутационные кабели и выкрутить шурупы или болты (зависит от модификации), фиксирующие корпус нагревателя. Для удержания электрических шнуров используются пластиковые застежки, которые снимаются кусачками или расстегиваются шилом.
10. После установки нового нагревателя сборка производится в обратной последовательности.
11. Протестировать работу оборудования в различных режимах.

Перед заменой ТЭНа посудомоечной машины Bosch рекомендуется измерить сопротивление нагревательного элемента в новом изделии. Производитель унифицирует конструкцию изделия, поэтому сопротивление обмотки ниже требуемого значения. Например, изделие мощностью 2080 Вт при напряжении питания 230 В должно иметь сопротивление 25 Ом, а измеренное тестером значение составляет 18 Ом. За счет снижения сопротивления ускоряется прогрев воды, но уменьшается долговечность и надежность изделия.

Для повышения сопротивления удаляется технологическая перемычка, отделяющая часть нагревательной спирали. Для выполнения работы потребуется демонтировать корпус насоса, смонтированный на нагревателе. Минусом процедуры является потеря гарантии на новый узел и увеличение времени рабочего цикла из-за снижения интенсивности прогрева воды.
