Выбор инструмента: переключатели vs переключатели
Прежде чем отправиться в магазин осветительных приборов за необходимыми материалами, необходимо сначала разобраться в терминологии и различных устройствах для переключения электричества.
Для большинства начинающих электриков выключатель приравнивается к выключателю. Однако они похожи друг на друга только внешне. По принципу действия эти устройства различаются кардинально.
И домашние выключатели, и выключатели света выглядят одинаково и имеют одинаковые корпуса, но предназначены для принципиально разных схем подключения
Обычный «ПЕРЕКЛЮЧАТЕЛЬ» – это простейший переключатель «открыто / закрыто». У него есть один кабель на входе и один на выходе. Также есть двух- и трехкнопочные устройства с множеством контактов. Однако их всего два или три, собранные вместе в одном корпусе переключателя.
«ВЫКЛЮЧАТЕЛЬ» – это коммутационное устройство, в котором входная электрическая цепь переключается на одну из нескольких выходных цепей. Часто такое устройство еще называют «кулисным переключателем», поскольку в нем есть клавиша для переключения контактов из одного положения в другое.
Как минимум, такое одноклавишное устройство имеет три контакта (один входной и пару выходных). Если ключей два, то терминалов уже шесть (одна пара на входе и четыре на выходе).
Термин «ПРОХОДНОЙ ПЕРЕКЛЮЧАТЕЛЬ» относится к нескольким переключателям, соединенным между собой по определенной схеме. Такой выключатель предназначен для включения / выключения одного источника света из нескольких точек одновременно в комнате или на огороженной территории с освещением.
сделать «сквозное» устройство с классическими переключателями невозможно, чтобы сэкономить на покупке, для этого необходимо использовать только переключатели
В результате двухконтактный переключатель предназначен для разрыва электрической цепи с фазой, через которую запитывается осветительная лампа. А трехполюсный переключатель используется для создания новых отдельных цепей питания.
Первый вариант нужен для прерывания подачи питания по какой-либо цепи, а второй – для переключения с одной цепи на другую. Внешне оба устройства выглядят абсолютно одинаково. Это корпус с одним или несколькими ключами. В этом случае переключатель можно использовать в режиме переключения, но, наоборот, это не так.
сделать трехконтактный прибор из двухконтактного невозможно. Но вполне допустимо исключить использование одной из цепей. Но чтобы организовать управление светом из нескольких мест, достаточно приобрести коммутационные аппараты с тремя и более контактами.
Недостатки проходных устройств
Положение клавиш не позволяет определить, выключена или включена система. Например, сразу не удастся понять, отключен свет или перегорела лампочка. Невозможно одновременно из разных мест управлять световым прибором. Большое количество подключенных приборов подразумевает массу скруток в распределительной коробке. Ошибки в подключении вынуждают собирать всю схему заново.
Проходной выключатель обладает многими функциональными возможностями. Но чтобы его подсоединить, нужно приобрести еще один прибор. Также возрастает количество соединительных проводов, что увеличивает общую стоимость системы. Обыкновенный выключатель имеет сравнительно низкий ценовой показатель, но проигрывает в функциональности.
://
Проходной выключатель – это, строго говоря, не выключатель, а переключатель. Хотя в народе его называют именно выключателем, потому что он служит для выключения света. Я тоже буду в данной статье придерживаться народных традиций.
Использование проходного выключателя очень удобно там, где необходимо включать или выключать освещение из разных мест. Как следует из его названия, такой выключатель можно ставить в проходах.
Другие примеры применения – большие помещения, коридоры, лестницы, и т.п.
Для того, чтобы включить или выключить свет, в данном случае надо переключить один из переключателей (их как правило два, но может быть и больше) в противоположное положение.
Как подключить проходные двухклавишные выключатели для управления двумя источниками освещения из двух мест без ошибок
Теперь немного усложним задачу с точки зрения монтажа электрики, но значительно облегчим удобства пользования осветительными приборами внутри квартиры.
Для этого с помощью двух коммутаторов будем управлять светильниками сразу из коридора или спальни.
Теперь человеку не потребуется передвигаться в сумерках по комнатам. Проходные модули позволят управлять освещением дистанционно. Две люстры, расположенные в коридоре и спальне, можно будет зажечь и погасить любым переключателем.
Электрическая схема подключения проходных двухклавишных выключателей к двум различным светильникам выполнена по принципам предыдущей разработки, но она имеет более усложненный вид.
Здесь расход провода возрос примерно вдвое, количество коммутационных точек в распределительной коробке увеличилось с пяти до восьми, что накладывает определенные трудности при выборе ее габаритов.
В каждом подрозетнике придется подключать по шесть проводов, а это накладывает требование увеличения их внутреннего пространства.
Возможно, потребуется выполнять монтаж в двух распаечных коробках стандартного исполнения или пойти на другие ухищрения.
Частично решить эти проблемы можно за счет прямой прокладки проводов между выходными клеммами проходных модулей, минуя их соединения внутри распределительной коробки.
Таким способом можно сэкономить даже на длине кабельных магистралей, спланировав их оптимальное направление. Но, придется учесть местные условия и отразить все это в проекте.
Виды лестничных проходных выключателей
Выбирая лестничный выключатель, следует учесть, что среди таких устройств есть несколько решений, отличающихся монтажом, эксплуатацией и количеством мест, из которых они могут контролироваться. Поэтому, прежде чем сделать окончательный выбор, стоит выяснить, какие есть возможности у интересующего вас устройства:
Двойной лестничный выключатель
Это классическое решение, состоящее из одной пары выключателей света. Они устанавливаются в двух местах (как правило вверху и внизу лестницы) — в обоих вы можете управлять освещением по одним и тем же принципам.
Перекрестный лестничный выключатель
Его основное преимущество заключается в том, что благодаря перекрестной схеме вы можете контролировать освещение более чем в двух местах. Конструкция такого механизма довольно проста — между двумя лестничными выключателями устанавливается перекрестный переключатель, что означает, что вы можете использовать три переключателя.
Это решение подойдет для освещения лестниц, коридоров или цокольного этажа. Проходной лестничный выключатель с двумя ключами тоже будет эффективным в этой конфигурации. Одной кнопкой вы сможете включить свет на верхнем этаже, а другой — в подвале.
Более того, перекрестный механизм можно легко расширить, добавив в него больше элементов. Конечно, установка нескольких перекрестных переключателей может оказаться достаточно сложно, но в результате вы сможете свободно управлять системой освещения в своем доме.
Беспроводной лестничный выключатель
Это решение, которое подойдет в первую очередь людям, которые не любят работать с проводами и кабелями. Набор беспроводного выключателя для лестниц, обычно, состоит из передатчика и переключателей. При помощи радиоволн сигнал отправляется на каждый канал, поэтому вы можете свободно контролировать работу освещения в своем доме.
Выбирая для покупки беспроводной коммутатор обратите внимание на его рабочий диапазон (изделия хорошего качества работают на расстоянии до 250 метров), энергопотребление и возможность непрерывной работы. Некоторые комплекты обеспечивают управление освещением с помощью пульта ДУ (дистанционного управления), а также имеют функцию временного включения и выключения света, с помощью которой вы можете определить, в какое время цепь освещения будет запущена или замкнута
К недостаткам этого решения относится его высокая цена, а также то, что механизм питается от аккумулятора. Поэтому батареи в системе придется регулярно заменять.
Схема контроля освещения из трех мест
Для коструирования такой схемы используется аналогичные элементы схеме с двумя выключателями, в дополнение применяются перекрестные коммутаторы. Такие соединительные устройства имеют четыре вывода:
- выходные (2 шт.);
- входные (2 шт.).
Все выводы – одновременно коммутируемые элементы. Проводка к таким переключателям должна быть 4-х жильная.

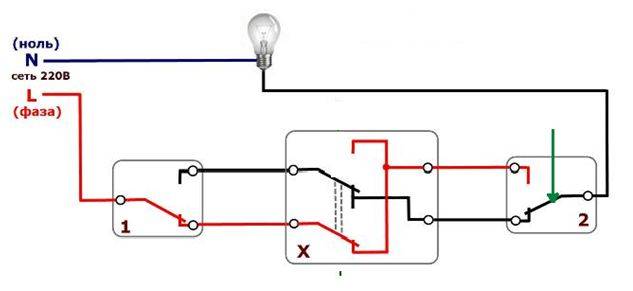

Изображение подключения 3-х проводимых коммутаторов к световому источнику, используя четырехжильный провод
Схема использует коммутаторы проходные обычные на начальном и конечном пунктах управления, а на остающихся – перекрестные. Количество выключателей может быть сколько угодно, при этом изменится только сложность распределения всех выводов другу с другом в распределительной коробке. Для простого и безошибочного подсоединения, все провода маркируют.
2 научных методики управления освещением удаленных территорий из любых мест
Начну их объяснение с наиболее старой и отработанной технологии.
Как работает импульсное реле в схеме освещения
Типовой малогабаритный релейный модуль импульсного типа создается в корпусе с возможностью установки на Din рейку.
Как и в любом реле здесь имеется обмотка, которая при подаче на нее управляющего сигнала, в нашем случае — импульса тока, срабатывает. Это вызывает изменение положения выходного силового контакта: он открывается или закрывается.
Конструкции подобных реле разрабатываются под разные типы напряжения и нагрузки. Для использования в схемах освещения обычно выбирают модули на 220 вольт по мощности коммутируемых лампочек.
Схема управления освещением от импульсного реле выглядит следующим образом.
Само импульсное реле защищается автоматическим выключателем и своим силовым контактом подает или снимает потенциал фазы на светильник. Оно работает от импульса, поступающего с любой кнопки.
Параллельное включение нужного количества кнопочных выключателей, работающих по принципу замыкающего контакта с самовозвратом, обеспечивает подачу управляющего импульса на реле.
Коммутировать сигнал можно с любого участка. Причем цепи создания импульса не передают больших мощностей и могут выполняться тонким проводником.
Однозначными преимуществами этой схемы по сравнению с проходными двухклавишными выключателями являются:
- простота и доступность элементной базы: кнопки надежнее чем проходные и реверсивные модули. В случае поломки их легко поменять;
- подключение реле к светильнику не требует монтажа сложных логических цепочек из толстого провода с запутанным монтажом. Кабель между ними проложить не сложно. Обвязку же кнопок вообще в большинстве случаев допустимо выполнить обычной телефонной «лапшой»;
- значительная экономия материальных средств за счет снижения затрат на кабельную продукцию.
К недостаткам этой конструкции относятся:
- необходимость для каждого светильника приобретать индивидуальное импульсное реле;
- требование разносить эти модули на небольшое расстояние друг от друга, вызванное возможностью их ложного срабатывания от импульса, поступающего на соседний близкорасположенный корпус.
Системы освещения, управляемые импульсными реле, создают серьезную конкуренцию технологиям, использующим проходные и перекрестные выключатели.
Отдельное внимание следует обратить на беспроводные конструкции. Современная схема удаленного управления светом в системе Умный дом
Современная схема удаленного управления светом в системе Умный дом
Благодаря развитию научных разработок в области микропроцессорных технологий, совершенствованию проводных и беспроводных каналов передачи информации появилась возможность управлять бытовым освещением удаленно.
В качестве примера была освоена и оценена самая простая система умного дома для квартиры от компании Sonoff.
Довольно удачно и практично получилось управлять светом со смартфона через каналы информации интернет.
Однако подключение умного выключателя от Сонофф требует наличия трех проводов в подрозетнике, а в старых зданиях везде проложено только два. Мне пришлось менять этот участок. Думал, что это не вызовет сложностей.
Но от старого хозяина остался сюрприз. Пришлось прикладывать значительные усилия и смекалку для монтажа нового участка. В итоге заработал нормально.
Две последние методики я привел для того, чтобы вы могли сконцентрировать свои усилия на анализе разных способов управления домашним освещением, выбрать наиболее подходящий.
Проходные двухклавишные выключатели, схема подключения которых требует хороших навыков электрика, являются не единственным средством решения подобных задач. Ищите оптимальный вариант под свои конкретные условия.
Я же вам предлагаю дополнительно ознакомиться с материалами полезного видеоролика по нашей теме.
Автор «Обо всем Это интересно» довольно просто и подробно преподносит полезную для новичков информацию.
