Как выбрать и установить вентилятор в ванную + как подключить вентилятор к выключателю

Схемы подключения вентилятора в ванной

Возможность использования нескольких способов включения и регулировки вентилятора ставит перед выбором нужной схемы. При подключении следует ориентироваться на особенности конструкции, наличие дополнительных приборов и рекомендации производителя. Наиболее простая схема – монтаж вентилятора со встроенным устройством включения/выключения.


Для установки требуется только сам вентилятор и электрическая сеть 220 В. Включение прибора производится вручную: следует нажать на клавишу, расположенную на корпусе, или дернуть за шнурок (актуально для устройств, закрепленных высоко под потолком)

На следующей схеме изображено, как подключить вентилятор в ванной к отдельному выключателю. Процесс управления становится легче, но придется проложить пару дополнительных кабелей.


Обычно выключатель для вытяжки монтируют рядом с выключателем для света. Наиболее удобное место – на стене около двери, перед входом в ванную или санузел

Установка таймера несколько усложняет процесс подключения: потребуется еще один дополнительный фазный провод.


Таймер обеспечит включение прибора в отложенное время – через 5 … 30 минут. Удобство в том, что вентилятор не мешает принимать водные процедуры и работает в период, когда ванная свободна

Схема подключения вентилятора вместе с освещением удобна с точки зрения управления, но неэффективна. Получается, что помещение проветривается только в тот период, пока горит свет.

Это приводит или к неполному проветриванию, или к перерасходу электроэнергии. Более целесообразный вариант – установка двухклавишного выключателя.


Использование двух- или трехклавишного выключателя увеличивает функциональность вентиляционной и осветительной системы. Схему можно усовершенствовать, подключив таймер или два источника освещения – потолочный и настенный

Перед выбором схемы уточните, существует ли возможность штробления и прокладки дополнительных электрических проводов.

Ошибки подключения

1

В ПУЭ 6-го издания п.7.1.39 прямым текстом говорилось, что установка выключателей в ванных и санузлах запрещена.

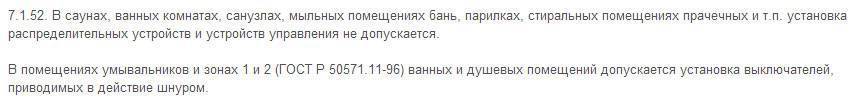

В ПУЭ 7-го издания п.7.1.52, формулировку немного изменили, расширив определение “выключатели”, до “распределительные устройства” и “устройства управления”.

Правда оставили лазейку для моделей со шнурками.

Однако у многих возникают сомнения в трактовании “устаревших” правил. Ведь там есть и другие пункты, которые как бы противоречат вышеизложенному. Например п.7.1.47

То есть, как бы ставить выключатель можно, но только делать это нужно в зоне 3. Там же, где и розетки.

В домах с улучшенной планировкой попадаются такие размеры санузлов, что и зону 4 можно отыскать, если постараться.

В маленьких же квартирках, кроме первых двух зон, ничего более и не поместится.

Но как же при этом п.7.1.52? Может быть он больше относится к общественным зданиям, а не к простым квартирам и жилым домам?

Вот что ответил на эти противоречия специалист, имеющий непосредственное отношение ко всем данным правилам:

У себя то вы кончено можете лепить что угодно, никто не запрещает. Можете соединять розетки шлейфами.

Либо прокладывать кабель без гофры.

Некоторые даже в частных домах, вместо воздушного ввода, провода СИП закапывают в землю и ничего.

Но вот если этот объект будет сдаваться по актам, то заключение энергонадзора вы скорее всего не получите. И придется вам все переделывать.

По правилам безопасности, в ванных комнатах не должно быть ни одного соединения без соответствующей влагозащиты.

А найти подобный влагозащищенный выключатель непростая задачка.

В противном случае из-за влаги на контактах, у вас во-первых, через некоторое время эти самые контакты подгорят и будут искрить, с непредсказуемыми последствиями.

А во-вторых, из-за токов утечки, которые непременно будут присутствовать на таком выключателе, вы замучаетесь искать причину ложных срабатываний УЗО.

Если же у вас его нет, ждите ударов током. Вначале незначительных пощипываний, а дальше кто знает.

Более того, даже если это сенсорный выключатель, то и здесь действует запрет.

Разрешено их устанавливать внутри, только при питании от батареек или от источников сверхнизкого напряжения. Вот очередной ответ специалиста:

2

Казалось бы самый простой и малозатратный вариант. Но не забывайте, что для корректной работы вентилятора, на его плате управления всегда должно присутствовать напряжение, не зависимо от того, включен свет в санузле или нет.

А если вы запитаете вентиляцию от ближайшей лампочки, то работать она у вас будет только пока эта самая лампочка горит.

Потушите свет выходя из туалета, отключится и вытяжка, толком так и не проветрив помещение. Да и купаясь в ванной, не хочется ощущать постоянный сквозняк с вентиляционной шахты. А если у вас при этом довольно мощный и производительный вентилятор?

3

Тут особо большой ошибки нет, но как говорилось выше, в процессе эксплуатации можете столкнуться с неудобными моментами.

Кроме того, если уж подойти к прочтению правил со всей строгостью, то эти самые датчики, по сути своей являются ни чем иным как устройствами управления.

А размещать их внутри санузлов, без соответствующей защиты и исполнения, опять таки не рекомендуется.

Ну и не забываем про их недолгий срок службы и возможные глюки с самопроизвольным включением-выключением.

Источники – https://cable.ru, Кабель.РФ

Подключение вентилятора к электросети

Стоит обратить отдельное внимание на то, что установка вытяжного вентилятора в ванной своими руками требует ответственного отношения к процессу монтажа. Таким образом, к моменту установки все нюансы должны быть продуманы. В идеале, лучше всего составить план работ и руководствоваться инструкциями

Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам

В идеале, лучше всего составить план работ и руководствоваться инструкциями. Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам.

Подключение вентилятора в ванной обычно проходит в несколько этапов:

  • Прокладывание электрокабелей
  • Установка прибора
  • Закрепление вентилятора и обработка поверхности

На этапе проведения электрических кабелей, нужно уделить особое внимание технике безопасности. Необходимо полностью изолировать провода от возможного попадания влаги не только в процессе ремонта, но и при дальнейшей эксплуатации ванной комнаты. Перед началом работы нужно убедиться, что электричество в этом месте отключено

Перед началом работы нужно убедиться, что электричество в этом месте отключено.

К месту монтажа вытяжки нужно провести медную проводку. Легче и безопаснее всего это можно сделать, если в комнате еще нет облицовки. Если же установка ведется в уже готовой ванной, медные провода прокладываются поверх плитки. Их нужно обязательно обезопасить и скрыть пластиковыми коробами.

Теперь необходимо разобраться в схеме подключения прибора к электрокабелям. Для этого необходимо открыть решетку вентилятора – Вы увидите расположение проводов внутри прибора. Их назначение определяется цветовой маркировкой – ноль всегда синий, а фаза может быть белого или красного оттенка. После этого нужно воспользоваться инструкцией, в которой подробно описана схема подключения конкретного устройства к электропроводке.

При выведении электропроводки, необходимо знать технические характеристики вашего вентилятора. Главный вопрос заключается в расположении выключателей для прибора. Существует несколько способов того, как подключить вентилятор в ванной к выключателю:

  • Встроенный в прибор ручной выключатель
  • Вывод кнопочного выключателя на стену
  • Одновременное включение со светом
  • С использованием таймера или датчика

Вариант подключения следует выбрать уже при покупке вентилятора. Модели часто продаются со встроенным переключателем в корпусе. Как правило, его изготавливают в виде шнура, за который нужно потянуть для включения прибора (как на лампах-торшерах). Однако такая конструкция не очень удобна в использовании – ведь вентиляционная решетка располагается в труднодоступном месте под потолком и добраться до нее бывает сложно.

Если ремонт в ванной еще не завершен, шнур можно заменить электропроводом и установить привычный кнопочный выключатель в любом месте, закрыв кабели плиткой. При использовании вентилятора с ручным включением не стоит забывать отключать прибор после посещения санузла – иначе расходы на электроэнергию будут весьма существенными.

Современные вентиляторы имеют также возможность включения от света – когда Вы зажигаете лампочку в ванной, прибор автоматически начинает работать. Синхронизация устройств происходит через единый выключатель.

Такая установка вентилятора в ванной значительно экономит электроэнергию и освобождает пользователей от ручного управления прибором. Но такой вариант имеет и свои недостатки – при кратковременном посещении санузла, вентилятор не успевает проветрить воздух, пока в комнате горит свет.

Для полной автоматизации процесса проветривания можно приобрести вентилятор с таймером. Благодаря этому дополнению устройство продолжает работать в пределах заданных настроек времени, даже если в комнате никого нет.

Период работы может занимать до 20 минут – за это время ванная успевает полностью проветриться. Схема подключения вентилятора с таймером отличается лишь отсутствием отдельных кнопок для включения. Понадобятся два кабеля напряжения и один провод для соединения с освещением. Таймер в разных моделях может начинать отсчет от включения или выключения света.

Это наиболее удобный вариант для использования в ванной комнате – Вам не придется постоянно отслеживать работу прибора, а помещение будет хорошо проветриваться.

Также в вентилятор могут быть встроены датчики влажности воздуха – они автоматически включают устройство при проведении водных процедур и отключают после полного очищения воздуха. Современные модели оснащены и датчиками движения, однако они могут принести те же недоработки, что и вентиляторы, работающие лишь при включенном свете.

Особенности правильного выбора

При использовании схемы подключения вентилятора с таймером в ванной и туалете немалое значение имеет и выбор самого устройства

Для этого необходимо в первую очередь обращать внимание на его главные характеристики:

  • производительность;
  • электрическая безопасность;
  • уровень шума.

Производительность прибора во многом обусловлена объемом помещения ванной комнаты, включая количество человек, которые им пользуются. Для вычисления этого параметра нужно вспомнить одну формулу, хорошо известную со школьной скамьи: перемножить между собой три величины: длину, ширину и высоту.

После этого полученный результат необходимо помножить на кратность проветривания. Согласно СНиП, этот показатель для семьи из трех человек равен 6, при большем количестве людей — 8. Число в итоге и будет той самой производительностью вентилятора. При этом прибор лучше выбирать со значением немного большим, нежели полученные расчеты.

В схеме подключения вентилятора с таймером «Вентс», к примеру, степень электрической безопасности не менее важна, нежели производительность, а то и более. А раз прибор должен работать в помещении с повышенным уровнем влажности, то этот показатель должен варьироваться от IPX3 до IPX5. Это свидетельствует о том, что корпус устройств надежно защищен от брызг, влаги, включая прямое попадание струи воды. Приобретать один из вариантов с более высоким классом защиты для ванной в квартире либо частном доме не стоит в силу нецелесообразности. Это ведь не помещение промышленного назначения.

В отношении уровня шума лишь одно условие: чем тише работает вентилятор, тем лучше. То есть следует выбирать те модели, у которых громкость при работе — не более 30 дБ. В особенности это актуально при необходимости проводить вентиляцию в ночное время.

Правила выбора вытяжного вентилятора

И в конце, для тех кому лень читать всю статью целиком, кратко, обобщу всю основную информацию, чтобы вы могли понять какой вентилятор для ванной лучше всего выбрать.

1. Замерьте размеры вентиляционного отверстия или вентиляционного канала в ванной комнате и выбирайте вытяжной вентилятор с соответствующим или чуть меньшим диаметром воздуховода.

2. Посчитайте необходимую производительность вентилятора (формула расчета представлена в статье), чаще всего достаточно моделей производительностью 95-100 м.куб/ч.

3

Особое внимание обратите на уровень шума, который издаёт при работе выбранная вами модель. Хорошими считаются показатели 26 ДБ или меньше

4. В зависимости от требуемого алгоритма работы, выбирайте модель вентилятора с необходимым набором функций. Основные разновидности вытяжных вентиляторов описаны в статье.

5. Не берите бюджетные модели неизвестных производителей. Проблемы, возникшие в процессе их использования, принесут вам гораздо больше неудобств, чем та разница в цене, которую вам удастся сэкономить.

Монтаж вентилятора в ванной комнате описан в нашей инструкции – “Утановка вентилятора в ванной комнате своими руками”.

Подключение

Подключить вентилятор в ванной можно по нескольким схемам в зависимости от типа управления. Выключателем, приводимым в действие шнурком, часто оснащены модели, подключаемые напрямую в розетку.

Недостатки:

  • Провода с вилкой не всегда хватает до третей зоны, где розетки разрешены ПУЭ.
  • Механическая связь со шнурком не слишком надежна.
  • Контакты вилки, переключателя окисляются в условиях душевой.
  • Придется смириться с шумом, потоком воздуха или не забывать периодически включать вытяжку в отсутствии людей.

Параллельно светильнику

Схема параллельного подключения с лампочкой – самая элементарная. Потребуется короткий двухжильный провод, прокладываемый с наименьшими затратами, например, при завершенном ремонте.

Минусы:

  • Сквозняк во время процедур.
  • Вытяжка запускается только при включенном свете.
  • Нельзя настроить продолжительность работы у продуктов с таймером, так как клемма управления должна постоянно находится под напряжением.

Схемы с датчиками

Идея заключается в управлении подачей питания по сигналу от датчика:

движения; Инфракрасный потолочный датчик движения.

открытия двери; Датчик открытия двери

влажности, редко – температуры. Цифровой датчик влажности с электронной платой

Рекомендуется использовать совместно с реле задержки выключения. Наличие у аппарата второй функции задержки включения оберегает от сопутствующих проветриванию негативных эффектов: шумящих лопастей, прохладного ветерка. Если вентиляция не успела удалить влагу и запахи, придется заходить повторно, приоткрывать дверь, что неудобно.

Реализация требует прокладки дополнительной линии от сенсора. Крепление и размещение последнего не всегда предусмотрено конструкцией дверей и дизайном отделки.

Нарушение чревато поражением током, ложными срабатываниями УЗО от токов утечки, вызванных попаданием влаги. Есть законные способы обойти запрет:

Подумайте о покупке прибора, оснащенного гигростатом, сенсором перемещения, таймером, дабы избежать затрат на приобретение и хлопот с установкой отдельных устройств.

Подключение через одноклавишный выключатель

Способ предпочтительней рассмотренных по возможностям, позволяет:

  • Запускать вытяжку при закрытой двери, не входя в комнату.
  • Реализовать функционал модификаций с таймером, гигростатом.

Потребуется проложить трехжильный кабель (для вентиляторов с заземлением – четырехжильный) от устройства до распределительной коробки (вне ванной), с которой соединен выключатель. Мощность двигателя, как правило, не превышает 15 Вт, поэтому кабель выбирают исходя из конструкционной надежности, удобства коммутации: ВВГнг-LS 3×1,5 мм².

На рисунках из инструкций коробки и промежуточные клеммники – не показаны, поэтому новичку сложно представить фактическую разводку.

Развернутая схема выглядит так:

Прокладка без распредкоробки, с коммутацией в подразетнике выключателя – не рекомендуется, из-за нехватки места. Соединение проводов в распределительной коробке рационально выполнять посредством клеммных зажимов c обязательной маркировкой проводников.

Маркировка и назначение жил:

  • L – питание (фаза).
  • Т – питание управляющей платы (фаза). Встречается обозначение SL, поэтому внимательно прочтите инструкцию.
  • N – ноль.

Для присоединения прибора снимают переднюю крышку (решетку), заводят проводники на соответствующие по маркировке зажимы.

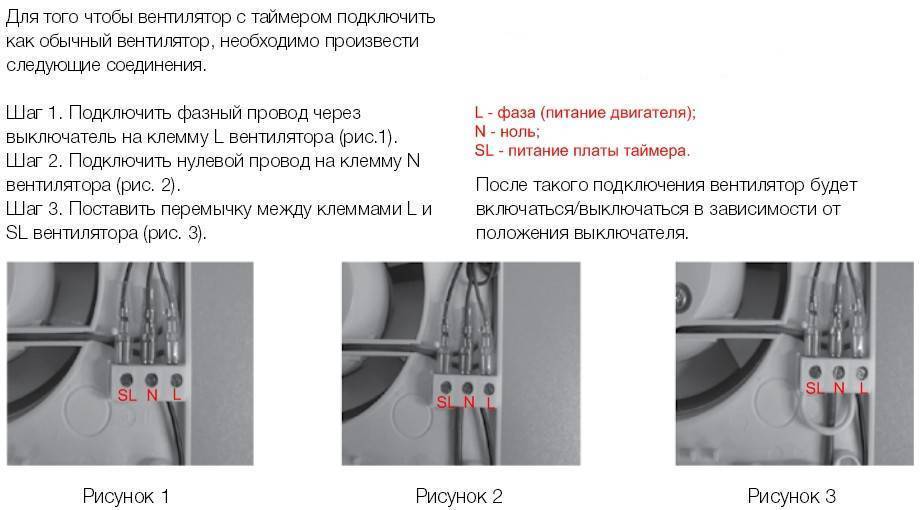

При двухжильной проводке для работы двигателя нужно соединить перемычкой фазную и управляющие клеммы:

Вариант с двухклавишным выключателем

Принципиально отличается от предыдущего независимым управлением. Первая секция клавишного выключателя входит в цепь светильника, вторая – коммутируется с  электровентилятором. Распределительную коробку можно соединить с выключателем трехжильным проводом, распределив жилы, но правильней проложить отдельную линию.

Для душевой, освещаемой двумя группами светильников, управляемых двухклавишным аппаратом, придется установить отдельный выключатель электровентилятора.

Дистанционное управление

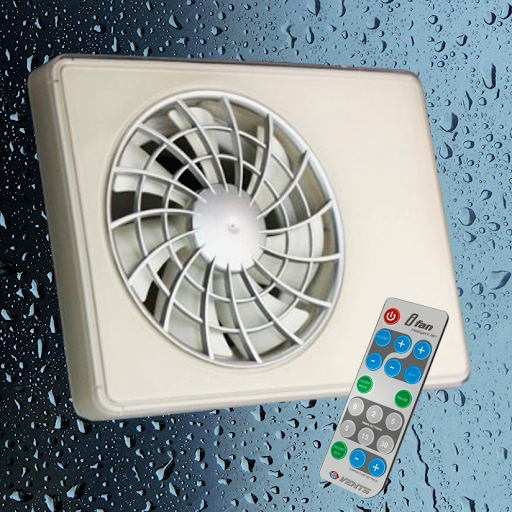

Продукты с дистанционным управлением превосходят по функциональности прочие, однако стоят дороже в три и более раз.

Подключают их:

  • Напрямую от распределительной коробки. Вручную при необходимости отключают кнопкой на самом приборе.
  • Через двухклавишный или отдельный настенный выключатель вне помещения санузла.

Порядок монтажа аналогичный версиям без пульта. «Элитность» подчеркивают опции: съемного двигателя, сменных патрубков и другие.

Схемы подключения вентилятора в ванной

Возможность использования нескольких способов включения и регулировки вентилятора ставит перед выбором нужной схемы. При подключении следует ориентироваться на особенности конструкции, наличие дополнительных приборов и рекомендации производителя. Наиболее простая схема – монтаж вентилятора со встроенным устройством включения/выключения.


Для установки требуется только сам вентилятор и электрическая сеть 220 В. Включение прибора производится вручную: следует нажать на клавишу, расположенную на корпусе, или дернуть за шнурок (актуально для устройств, закрепленных высоко под потолком)

На следующей схеме изображено, как подключить вентилятор в ванной к отдельному выключателю. Процесс управления становится легче, но придется проложить пару дополнительных кабелей.


Обычно выключатель для вытяжки монтируют рядом с выключателем для света. Наиболее удобное место – на стене около двери, перед входом в ванную или санузел

Установка таймера несколько усложняет процесс подключения: потребуется еще один дополнительный фазный провод.


Таймер обеспечит включение прибора в отложенное время – через 5 … 30 минут. Удобство в том, что вентилятор не мешает принимать водные процедуры и работает в период, когда ванная свободна

Схема подключения вентилятора вместе с освещением удобна с точки зрения управления, но неэффективна. Получается, что помещение проветривается только в тот период, пока горит свет.

Это приводит или к неполному проветриванию, или к перерасходу электроэнергии. Более целесообразный вариант – установка двухклавишного выключателя.


Использование двух- или трехклавишного выключателя увеличивает функциональность вентиляционной и осветительной системы. Схему можно усовершенствовать, подключив таймер или два источника освещения – потолочный и настенный

Перед выбором схемы уточните, существует ли возможность штробления и прокладки дополнительных электрических проводов.

Распространенные ошибки и дополнительные советы

Ошибки подключения вентилятора могут стать причиной не только некорректной работой вытяжки, но и короткого замыкания или пожара. Не забывайте, что санузел – помещение с высокой влажностью, а значит – особенно опасное для электроприборов и проводки.

Чтобы с первой попытки обустроить вентиляцию без ошибок, учитывайте такие советы:

  1. Чем меньше изгибов и проще конструкция вентиляционного канала, тем лучше тяга.
  2. При единой системе вентиляции раздельного санузла воздух должен двигаться из ванны в туалет, а не наоборот.
  3. Для всех соединений проводов используйте клеммники, а не изоленту.
  4. Зачищайте ровно такую часть провода, какая зайдёт в клеммник.
  5. Проверьте наличие противомоскитной сетки в вентиляторе. Если вдруг её нет – добавьте, ведь комары и другие насекомые отлично себя чувствуют в тёплых влажных вентиляционных шахтах.
  6. В частном доме обязательно утепляйте часть вентиляционного канала или шахты, проходящие через неотапливаемые помещения. В противном случае в холодную погоду тяги не будет.
  7. Не пренебрегайте заземлением для металлических вентиляторов.

Кроме того, чтобы вентилятор не мешал естественной вентиляции, когда он отключен, можно использовать сдвоенные прямоугольные решетки, с отверстием под вентилятор вверху и обычной решеткой под ним.

Подключая питание вентилятора, не перепутайте контакты: N – ноль, T или LT– таймер, фаза от выключателя, L или Line – фаза напрямую из коробки

Если возможности установить двойную решетку нет, сохранить естественную вентиляцию можно, подставив пенопластовые ножки 1 – 2 см под уголки корпуса, в местах крепления саморезами. Как правило, вентиляционное окно квадратное, а корпус вентилятора – круглый, и этих зазоров вполне достаточно для циркуляции воздуха.

Учтите, что даже идеально установленный и достаточно мощный вентилятор будет работать неэффективно, если нет достаточной приточной вентиляции. Обычно её обеспечивает щель 1,5–2 см под дверью в санузел, но для красоты её можно заменить специальной решеткой, которая врезается в нижнюю часть двери.

Также позаботьтесь о том, чтобы свежий воздух вообще попадал в жильё, ведь после установки пластиковых окон и новых дверей, утепления стен и бетонной стяжки на полу квартира оказывается герметично закупорена, как термос.

Критерии выбора вентилятора для вытяжки

Производители выпускают вентиляторы в большом модельном многообразии, позволяющем удовлетворить спрос любого потребителя. Выбирая вытяжку для ванной, руководствуйтесь следующими критериями:

наличие воздуховодов и их расположение в помещении, влияющих на выбор места установки приобретенного прибора;
диаметр воздуховода, в соответствии с величиной которого, подбирается патрубок агрегата. Обычно бытовые вентиляторы реализуются с патрубками, диаметр которых может составлять 100, 125 или 150 мм;
мощность вытяжки, на величину которой влияет размеры ванной и ее площадь, а также количество людей, пользующихся ежедневно данным помещением;
наличие в приборе повышенной защиты от влаги, маркирующейся латинскими буквами: IP. Минимальное значение данного показателя для санузлов составляет 3, можно купить вытяжку и с IP, равным 4

Важно, что электродвигатель в таких приборах помещается в специальный корпус, который защищает агрегат от брызг;
уровень шума, издаваемого прибором во время работы. Естественно, предпочтение отдается умным и бесшумным моделям, снабженным дополнительной шумоизоляцией.

Все вытяжное оборудование упаковывается в картонные коробки. Вместе с вентилятором в упаковке находятся четыре дюбель-гвоздя, запечатанные в целлофановый мешочек.

Центробежный или радиальный вентилятор, превосходящий по мощности осевые модели, способен передвигать воздушные потоки с помощью лопаток спиральной формы

Лицевая панель, выступающая в роли декоративного элемента, как правило легко отщелкивается от прибора. Под лицевой панелью можно найти четыре круглых отверстия под дюбель-гвозди. Если вентиляционное отверстие меньше габаритов вытяжки, то последнее можно подпилить. При этом рабочее колесо остается нетронутым.

Подробно о монтаже такого «подрезанного» вентилятора, вы можете узнать из видео-ролика:
