Как и чем снимать изоляцию с проводов различного типа – Зачистка провода

Коаксиальный кабель

Коаксильный кабель

Зачистить изоляцию на коаксиальном кабеле можно и своими руками. Хотя оборудование для этой цели недорогое и доступное, мы расскажем вам о том, как сделать работу кусачками и ножом. Как правило, такой кабель используется для подключения спутникового ТВ и для стандартных коннекторов F.

Виды коаксильного кабеля

Пошаговая инструкция как зачистить провод коаксиальный:

Кабель следует взять по направлению от вашего тела.
Возьмите канцелярский нож и плотно нажмите на кабель под прямым углом от конца кабеля на расстоянии 2,5 см. Нельзя нажимать концом лезвия иначе он отломается и может отскочить в глаза.
На этом этапе необходимо прорезать наружную оболочку, оплетку, слой фольги и диэлектрическую пену. В большинстве случаев она имеет белый цвет. Именно такими слоями и окружена жила. В процессе погружения лезвия в кабель вы почувствуете некоторое сопротивление. Как только, лезвие зашло до половины провода давить на него необходимо меньше

Крайне важно не повредить центральную жилу!
Дальше следует пройтись по кругу кабеля. При этом будьте осторожны, чтобы не оставить зарубок на жиле.
Теперь за отрезанный край изоляции потяните и крутите

Такими действиями вы сможете снять отрезанный конец изоляции.
Если из-под оболочки кабеля торчат проводки, то срежьте их кусачками чтобы они не выходили за край оболочки. Важно исследовать провод на предмет засечек. Если таковые есть, значит, вышеописанную процедуру придется повторить.
Диэлектрическая пена может частично остаться на основной жиле. Удалить ее можно просто ногтем.
Чтобы соединить кабель с коннектором F, предварительно удалите небольшую часть верхней оболочки.
Для этого от предыдущего места отреза отмерьте восемь миллиметров. Сделайте надрез на верхней оболочке. Как и в предыдущем случае, надрез делается перпендикулярно по отношению к проводу. Будьте осторожны, чтобы не зацепить оплетку. В некоторых модификациях коннектора F в удалении оплетки нет потребности, а в других, наоборот, ее следует удалять.
Если вы не уверены нужна ли в вашем случае оплетка, то оставьте ее временно. Данная оплетка находится вокруг диэлектрической пены. Ее проводки имеют толщину меньше человеческого волоса, поэтому всю работу следует выполнять аккуратно. Как раз таки теперь надрез нужно сделать кончиком лезвия по всему проводу.
Снимаете восемь миллиметров оболочки кабеля, так чтобы на жиле осталась диэлектрическая пена, завернутая в обмотку.
Оплетка заворачивается поверх внешней оболочки. Так, диэлектрик оголяется
На этом этапе обратите внимание на требование F-коннектора: какой именно конец провода должен быть в вашем случае.
Между оплеткой и центральной жилой должны отсутствовать все возможные проводки. На фоне белого диэлектрика это будет хорошо заметно.
На конец кабеля помещается F-коннектор.
Диэлектрик должен находится на дне коннектора после его посадки на него
Недопустимо, чтобы он выглядывал или не доставал до дна коннектора.

F-коннектор

Теперь F-коннектор готов к эксплуатации.

Самодельные ножи

Иногда, если посмотреть на нож электрика, можно обнаружить, что это не более, чем самодельное устройство из куска ножовочного полотка от пилы. Лезвие в таком случае делается очень коротким и затачивается на наждачном станке, чтобы его форма напоминала острый и тонкий клин. Рукоять же обычно выполняют из намотанной толстой проволоки и изоленты.

Безусловно, снимать изоляцию таким инструментом удобно, ведь упругая сталь легко разрезает поливинилхлорид. Но в подобной ситуации требуется внимательность и аккуратность. Неумелые действия могут привести к повреждениям меди или алюминия. Чтобы этого не случалось, заточку клинка всегда следует держать под острым углом к изоляции. Тогда нож не врежется в металлическую жилу при соприкосновении, а скользнёт вдоль.

Иногда самодельный нож может быть сделан на основе бритвенного полотна, что повышает опасность устройства. Лезвие нельзя располагать перпендикулярно к проводу и прижимать пальцами с обратной стороны кабеля. В противном случае гарантированы царапины и прорезы металла.

Некоторые электрики предпочитают пользоваться канцелярским ножом со сменными лезвиями. При работе с ним риск испортить токопроводящие жилы остаётся, особенно если речь идёт о тонких проводах. Зато это очень доступный метод зачистки кабеля. Чтобы его осуществить, нужно сначала надрезать оболочку по окружности, а потом по длине

Выполняя такие действия, важно ещё и не пораниться от случайно соскользнувшего лезвия. Надрезать изоляцию по кругу при перпендикулярном положении ножа вообще нельзя, поскольку могут остаться насечки медной жилы, что приведёт к слому кабеля после нескольких загибов.

Рекомендации по безопасному удалению изоляции

Мероприятия, связанные с работой по электричеству, простыми не назовешь. Следует помнить, что поврежденный провод со временем выйдет из строя.

Не стоит забывать о том, что оголенная проволока в проводах слишком опасна. Поэтому при удалении изоляционного материала на большую, чем следовало, длину, излишки требуется удалять.

Для работы на бытовом уровне не стоит приобретать дорогостоящие средства, чтобы воспользоваться ими всего пару раз. В таком случае, вполне подойдут простое подручное оборудование.

Следует быть предельно аккуратным, производя работы по электрике. Во избежание нарушения жил, изоляционную оплетку следует прожимать медленно.

Чтобы миновать впоследствии больших проблем, лучше работать медленнее, но качественнее, ведь микроскопические нарушения проводки не видны глазу.

Для обеспечения надежного и безопасного контакта, советуют применять клеммники.

Монтаж проводки и кабеля по обыкновению заканчивается их соединением, контакт воздействует на работоспособность всей системы. Такой контакт должен быть надежен, соединение не может допускать электрических перебоев, необходимо его защитить от случайного доступа, то есть, вся проводка после демонтажа должна отвечать безопасности.

Исправность добиваются применением корпусов специального назначения и распределительных коробок. Остальные необходимые условия достигаются использованием сертифицированных зажимов или клеммников.

Если кабель состоит из тонких проводов, не всегда целесообразно удалять изоляционный материал, разъединив проводку. Для создания контакта можно применять специальные зажимы с зубьями. При этом допустимо не снимать изоляционный слой.

Установив прокалывающий зажим, можно добиться прокола изоляции. В некоторых случаях и этого будет достаточно.

Как правильно зачистить провода от изоляции

Требования к зачистке проводов:

• зачищенная (оголенная) часть должна полностью скрываться внутри соединения;
• с поверхности жилы изоляция должна быть удалена со всех сторон.

Ошибки домашних мастеров:

• Часто домашние мастера оставляют открытым оголенный провод. При случайном касании человек может замкнуть эти места и получить электрический удар;
• Если на жилах остались фрагменты изоляции, то ее обжатие внутри может оказаться недостаточным для надежного крепления. При вибрации, например, электропроводка в автомобиле, соединение ослабнет, провод выйдет из клемм прибора, и возникнет короткое замыкание с массой. Может воспламениться транспортное средство.

Срезание изоляции с проводов с помощью ножа

Нож является самым распространенным инструментом, поэтому его используют наиболее часто. Оголять нужно не только отдельные проводники, но и кабели, в которых имеются несколько проводов. Поэтому на первом этапе прорезается кабель вдоль длины, разводят провода в разные стороны, а потом внешнюю оболочку срезают поперек. При необходимости эту операцию повторяют.

Чтобы зачистить провод от изоляции нужно установить лезвие почти параллельно жиле, а затем срезать тонкий слой изоляции. В дальнейшем слегка поворачивая проводник, производить срезания остальных тонких слоев. Повернув полностью на 360 °, добиваются полного срезания покрытия. Указанные действия легко выполнять, если требуется зачищать достаточно толстые провода.

При зачистке тонких проводов ножом нужно прорезать только слой изоляции.

Внимание! На поверхности проводника нельзя оставлять след от лезвия, так как именно в этом месте возникнет критическая зона. Проводник в случае сгибания подвержен излому. После кольцевого прорезания на небольшую глубину зачистить провода от изоляции просто, она снимается с поверхности в виде трубочки

После кольцевого прорезания на небольшую глубину зачистить провода от изоляции просто, она снимается с поверхности в виде трубочки.

Толстые жилы кабелей для подвода высокой мощности очищают, подрезав пластик поперек, а потом вдоль. Тогда защитная оболочка снимается легко.

Удаление изоляции специальными приспособлениями

У профессионалов имеется довольно обширный набор вспомогательных приспособлений для снятия изоляции. Принцип их действия следующий:

1. На инструменте выбирается подходящий ручей для оголения нужного проводника.
2. Провод устанавливают в этот ручей.
3. Сжимают рукоятки.
4. Сначала происходит обжатие провода, а потом скребок снимает изоляционный слой.

На всю процедуру затрачивают не более одной секунды времени. Но такие приспособления имеют довольно высокую цену, поэтому их приобретают профессионалы, которым приходится в течение рабочей смены выполнять большой объем подобной работы.

Подробнее про инструмент для снятия изоляции (стрипперы) смотрите в этом видео:

Некоторые домашние мастера вопрос, как снять изоляцию с провода решают, изготовив самостоятельно простое приспособление. Для этого используют полоску металла (лучше всего кусок полотна от ножовки). На нем выполняют угловую прорезь под размер провода. Внутреннюю поверхность этой прорези затачивают, чтобы получить острые кромки.

О том как сделать приспособление для снятия изоляции с проводов смотрите в этом видео:

При необходимости снять изоляцию с проводов каждый проводник зажимается в угловой прорези на нужную величину, а потом с усилием протягивается. В результате пластик легко снимается с металла.

В продаже иногда можно встретить специальные клещи, в которых имеются подобные прорези. Их обычно несколько, чтобы зачищать провода разных диаметров от изоляции. Для выполнения операции проводник зажимается в ручье, а потом просто протягивается в нужном направлении.

Бывают специальные гребенки для одно- и двустороннего снятия изоляции. Стоят они недорого, занимают немного места, срезают изоляцию довольно легко.

Некоторые умельцы пользуются бокорезами. Они тоже обжимают проводник с двух сторон. Протянув провод, можно быстро удалить пластиковую изоляцию.

Внимание! При использовании бокорезов нельзя сильно сжимать ручки. Можно легко перерезать саму жилу. Нужно приноровиться к усилию обжатия

Нужно приноровиться к усилию обжатия.

Как зачистить провод, сохранив его свойства

Начнем с простых способов.

Нож

Используется универсальный инструмент: обычный перочинный или канцелярский.

Совершенствуя использование ножей, многие электрики изготавливают самодельные приспособления для снятия изоляции. Например, можно использовать лезвие от безопасной бритвы, просто прикрутив его к прищепке для белья.

Используя отверстия разных диаметров (на прищепке) вы получаете универсальный инструмент для снятия как внешней оболочки, так и покрытия непосредственно на проводниках.

По этому принципу работают простейшие щипцы для снятия изоляции заводского исполнения. Калиброванными отверстиями снимается внешняя оболочка, а лезвием с отформованным отверстием зачищаются проводники небольшого диаметра.

Термический способ

Если возникает вопрос: как быстро снять изоляцию с провода, все средства хороши. Многие мастера просто обжигают кончики проводников зажигалкой или спичкой. Способ не самый лучший: Во-первых, может загореться кабель. Во-вторых, оставшаяся часть оболочки теряет свойства на расстоянии 1–2 см от зачищенного участка. И наконец, сам проводник (медный или алюминиевый), при таком термическом воздействии разрушается.

Если необходимо быстро зачистить провод, а режущих инструментов нет — можно использовать паяльник. Кончик проводника прижигается раскаленным жалом, после чего изоляция легко снимается.

Существуют термические инструменты промышленного исполнения.

Зачистка проводов от изоляции производится следующим образом: нагревательные элементы прижимаются к месту среза, коротким импульсом расплавляется оболочка, проводник остается нетронутым. Такие приспособления могут быть автономными, или входить в состав паяльных станций.

Преимущество проволочных термоэлементов:

• Нагрев происходит точечно, медная или алюминиевая жила не меняет свойств.
• Тонкая линия расплава не приводит к перерасходу материала.
• Вокруг оболочки образуется наплавленное герметичное кольцо, препятствующее проникновению влаги.

Единственное ограничение — это материал изоляции. Термо зачистка применяется только в кабелях с поливинилхлоридной изоляцией. Оболочка из фторопласта или резины может быть удалена лишь механическим способом.

Механические приспособления для снятия изоляции с проводов промышленного исполнения

Самый популярный инструмент электрика — «Комплекс снятия изоляции», известный под аббревиатурой КСИ.

Принцип действия следующий:

При начальном сжатии щипцов, проводник зажимается между рифлеными губками (как в плоскогубцах), второй конец захватывается ножевым механизмом. Режущая насадка подпружинена, и не просекает оболочку до металла. Так гарантированно сохраняется токоведущая жила. Далее рабочие рычаги разводятся, и надрезанная оболочка снимается с провода.

Длина зачищаемого участка устанавливается с помощью ограничителя, в который упирается провод перед при закладке в инструмент.

Имеются определенные ограничения: кончик не может быть слишком длинным. Если нужно очистить длинный участок — процесс повторяется несколько раз. При этом провод в ограничитель не упирается, а сдвинутый участок оболочки удаляется вручную.

Комплекс отлично справляется как с моно проводником, так и с многожильным сердечником. Есть ограничения по диаметру провода: кабель сечением более 4.0 обрабатывать практически невозможно.

Следующий инструмент более простой. Торцевые клещи для зачистки изоляции.

Рассчитан на диаметр до 6.0 квадратов, более толстый провод вручную оголять тяжело. Между режущими наконечниками расположен винтовой ограничитель, с помощью которого устанавливается диаметр проводника. Расстояние между захватами выбирается немногим больше, чем диаметр токоведущей жилы. Это делается для снижения риска повредить металл. После сжимания рукояток, оболочка снимается резким движением вдоль провода. Работать с таким приспособлением не так удобно, как с КСИ, но это оправдано низкой стоимостью.

Похожим образом работают кусачки, или режущий сектор пассатижей. Только зачистка провода с их помощью требует определенной сноровки.

Следующее приспособление рассчитано на работу с кабелем большого диаметра. Это комплексный нож с захватом.

С его помощью можно зачищать провода на любую длину. Сначала выполняется поперечный разрез, затем продольный.

После чего оболочка легко снимается, не повреждая центральный проводник.

Зачистка проводников с лаковым покрытием

Такой проводник используется в обмотках трансформаторов. Вместо оболочки из диэлектрика, на медную жилу наносится тонкое лаковое покрытие. Проводник зачищается ножом, или наждачной бумагой.

Рекомендации по быстрому удалению изоляции

Бывают нестандартные ситуации, из которых затруднительно выйти даже специалисту. При этом приходится принимать креативные решения и использовать подручные инструменты. Рассмотрим пару примеров.

Пример №1 – повреждение проводов, ведущих к вилке

Применяется метод, если при визуальном осмотре обнаружено, что у зарядного устройства неисправны тонкие провода, ведущие к вилке. Главная сложность ситуации не только в малом сечении, но и в многожильности кабеля. Проблемным является и тот момент, что провода заключены в сплошную оплетку, поэтому изоляция служит не просто защитой, а двух или трехкамерным коллектором.

Чтобы в этом случае снять изоляцию быстро, специалисты используют тонкое лезвие, вынутое из кассеты от бритвы. Кабель фиксируют посредством струбцины от настольного светильника или тисков. Кабель разделяют на жилы, лезвием аккуратно делают надрез в нужном месте не слишком глубоко. Далее часть слоя поддевают ногтем и бережно удаляют.

Пример №2 – удаление защиты с кабеля на загруженном участке

Существует потребность удаления защиты кабеля на нагруженной зоне электросетей.

Защитный слой может быть в виде жесткой внешней изоляции, внутреннего заливного слоя, тканевой, пропитанной смолами изоляции, индивидуальной изоляции каждой жилы

Сначала, с применением инструмента избавляются от внешней оболочки путем надреза ее вдоль кабеля. Затем посредством плоскогубцев по одной вынимают жилы. Оставшийся изоляционный слой просто срезают.

Разновидности изоляционных материалов

Различают изоляцию одинарную и двойную.

Для ее производства используют различные изоляционные материалы:

1. Пластики на основе органических соединений. В основном это термические пластмассы, которые при нагреве размягчаются. При горении эти пластические массы выбрасывают в окружающую среду разные токсины.
2. Термореактивные пластмассы. Они при нагреве становятся тверже. Изоляция из них применяется только в особых случаях, когда требования к ней повышены.
3. Натуральный или искусственный каучук разных видов. Он затвердевает при нагреве и поддерживает горение.
4. Изоляция на базе ткани. Выдерживает довольно высокую степень нагрева (максимум 400⁰) с сохранением изоляционных свойств.
5. Оплетка экранирующая. Это не изоляция в прямом смысле, поскольку оплетка не выполняет роль изоляции, зато является защитой от механических повреждений.
6. Оплетка бронирующая. Также служит защитой от повреждений

Выбор инструментов для снятия изоляции зависит от того, с какого материала она выполнена.

Популярные методы зачистки изоляции

При сдаче кабеля ценность представляет металлическая сердцевина проводников. Прежде чем отправиться на пункт приема нужно зачистить кабель от изоляционной обмотки. Существует несколько способов сделать это своими руками:

• ручная зачистка ножом, молотком – трудоемкий и долгий процесс, подходит, если партия лома небольшая;
• обжиг и оплавление – процесс быстрый, но вредный для экологии, не рекомендуется для тонкожильного лома, металл выгорает вместе с обмоткой;
• использование спецоборудования – самый быстрый и безопасный метод, в ходе работы используют инструмент.

Зачистка ножом, молотком

Для зачищения проводов подходит строительный, канцелярский нож или съемники с крючками, регулировочными винтами, прочее. При работе аккуратно разрезают обмотку вдоль жилы, затем ее отводят в сторону и обрезают.

При работе молотком им с усилием бьют по кабелю до тех пор, пока изоляция не отделится от металла.

Обжиг и оплавление

Обжигать сырье можно на костре, но способ оправдывает себя для большого объема сырья. Выполняют работу на открытом воздухе, соблюдая технику безопасности.

Оплавление кабеля паяльником – один из способов снять изоляцию с тонких, толстых жил, шлейфов. Перед работой провод укладывают на ровную горизонтальную поверхность. Затем разогревают паяльник и прикладывают вертикально к обмотке. По мере оплавления изоляции кабель поворачивают вокруг оси. После обжига пластик легко снимается плоскогубцами, пинцетом, пассатижами.

Важно! Работают в хорошо проветриваемом помещении. При оплавлении изоляции выделяются токсины, и стоит сильный запах пластика

Использование бокореза и стиппера

Как быстро очистить кабель для сдачи лома и механизировать процесс? Помогут специнструменты:

• бокорез;
• стриппер.

Бокорезом называют кусачки или щипчики для перекусывания проводки. Орудуя им, свободный конец провода зажимают между лезвиями, затем аккуратно поворачивают и тянут. Изоляция легко снимается.

Обратить внимание! Режущие кромки направляют в сторону движения инструмента, чтобы лезвия врезались в обмотку без особых усилий. Если неправильно обращаться с бокорезом, кабель будет обламываться вместе с изоляцией

Автоматизировать процесс очистки кабеля поможет стриппер. Существуют разные подвиды инструмента. Различаются модели количеством дополнительных функций.

Стиппер и работа с ним

Принцип работы всех стрипперов одинаковый:

• конец кабеля вставляют в отверстие инструмента;
• рукой зажимают ручки стриппера, чтобы перекусить обмотки;
• затем проводник вытягивают наружу, освобождая от изоляции.

Важно! Инструмент хорош тем, что прост и понятен в работе, стоит недорого. Он редко повреждает кабель, сокращает время удаления обмотки, подходит для работы с одножильными многожильными проводниками

Спецоборудование

Если лома много, упростить подготовку сырья поможет спецоборудование для снятия изоляции. Его можно арендовать непосредственно в централизованном пункте приема.

Стриппер – удобство пользования

Лучшее и наиболее популярное приспособление для зачистки проводов, максимально упрощающее рабочий процесс. Инструменты представлены широким модельным рядом.

Принцип работы разных моделей

Механизм действия основан на обработке кабеля двумя подвижными ножами, имеющими полукруглую форму. Калибр среза настраивается под сечение провода, гарантируя точность насечки и отсутствие повреждения металлической жилы.

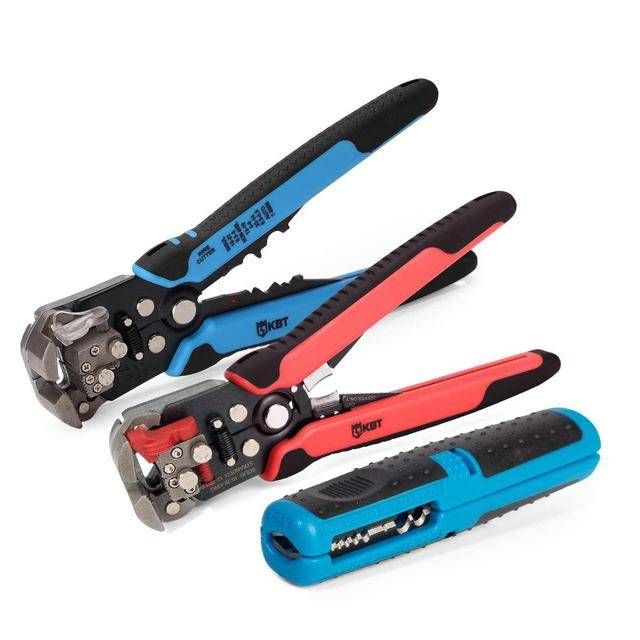

В зависимости от автоматизации процесса различают три типа стрипперов:

• механический;
• полуавтоматический;
• автоматический.

Съемник изоляции имеет простую конструкцию, используется для зачистки отдельных проводов.

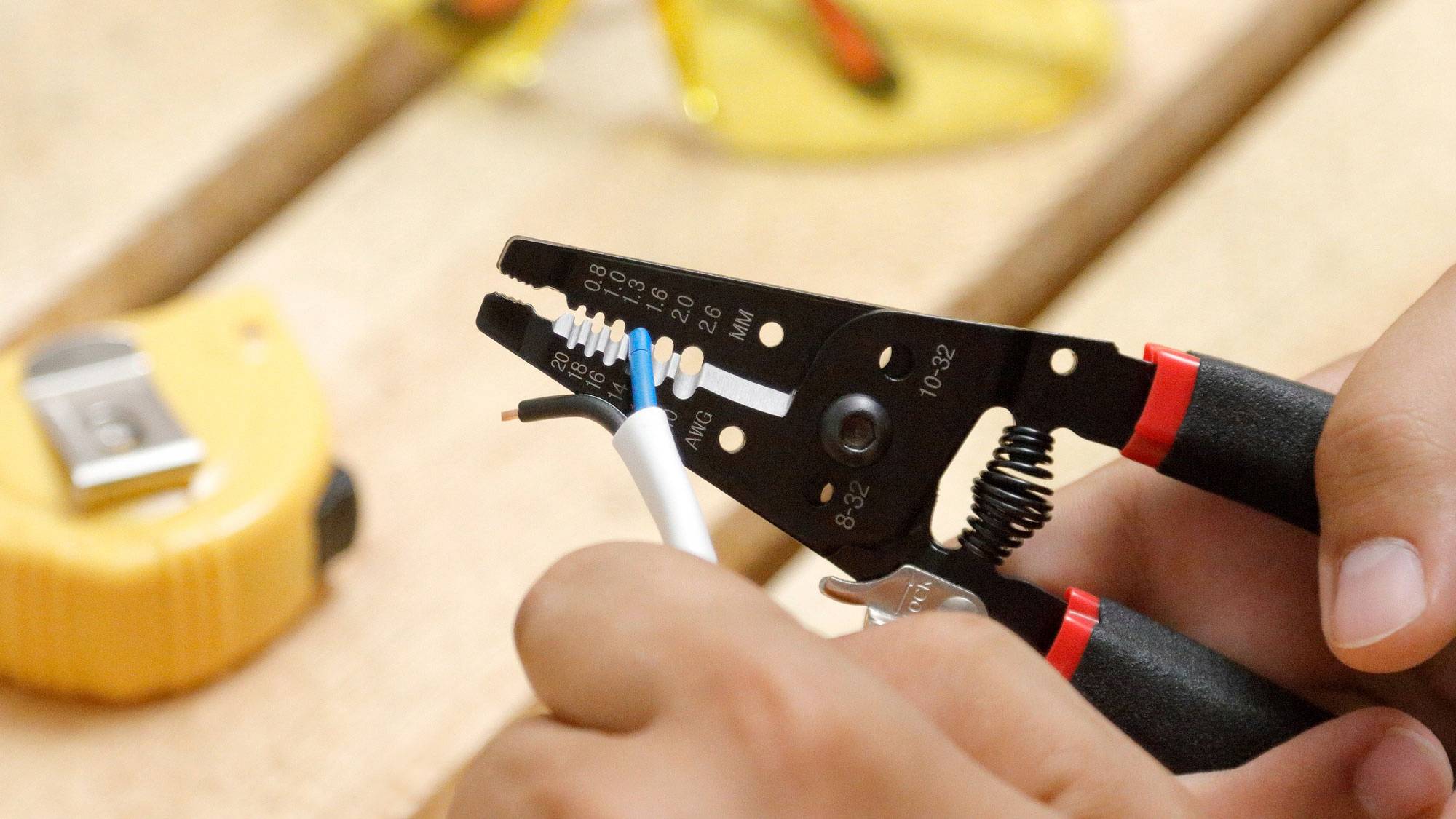

Внешне механический стриппер похож на пассатижи. На внутренней поверхности прижимов есть несколько отверстий с лезвиями, предназначенными для среза оболочек у проводов разного типоразмера

Работа ручным стриппером не вызывает сложностей. Общая схема снятия изоляции:

1. Определить диаметр провода.
2. Подобрать соответствующее отверстие на губах прибора.
3. Закусить кабель, нажав на ручки.
4. Снять оплетку с провода, двигая стриппер по кругу.

Если выбрать гнездо меньшего диаметра, чем сечение провода, то есть риск повреждения жилы. При использовании большего отверстия – оплетка не будет удалена.

Плюсы ручного стриппера:

• компактный размер и небольшой вес;
• возможность обжать наконечник;
• наличие нескольких зазоров под провода – обычно до семи с диапазоном значений 0,25-2,5 мм.

Такой вариант более удобен на больших объемах работ. Полуавтоматический агрегат оснащен механизмом, не требующим прокручивания стриппера вокруг провода.

Достаточно подобрать ячейку под диаметр провода, настроить длину очистки от изоляции и прикусить кабель. Стриппер подрежет оболочку и сдернет ее без повреждения проводника

Автоматический. Инструмент максимально упрощает работу. Пользователю не надо подбирать диаметр сечения провода. В устройстве предусмотрено одно гнездо, размер которого автоматически подстраивается под заведенный кабель.

Стриппер подходит для снятия изоляции проводов сечением 0,2-6 мм.

Некоторые модели оснащены регулировочным винтом для настройки размера захвата под провода меньшего диаметра

Большинство автоматических стрипперов имеют расширенный функционал. Кроме прямой задачи они способны выполнять:

• обжимку наконечников;
• обрезку концов провода;
• скрутку многожильных кабелей.

Автоматический стриппер способен зачищать провода с одинарной и двойной изоляцией. За один проход инструмент снимет только верхнюю оболочку. Для удаления нижней оплетки манипуляции надо повторить.

Параметры выбора стриппера

Покупать инструмент необходимо исходя из специфики деятельности. Перед походом в магазин необходимо сопоставить следующие критерии:

• сферу применения – профессиональная или бытовая;
• объемы работы – регулярное или периодическое применение;
• навыки владения инструментами;
• бюджет покупки.

Для профессиональных электромехаников однозначно лучше выбирать полуавтоматические или автоматические приспособления, предназначенные для зачистки большого количества кабелей. Высокая цена приборов оправдана скоростью и удобством работ.

Для очистки телевизионного, интернет-кабеля предусмотрен специальный стриппер. От обычного он отличается наличием дополнительных ножей для последующего монтажа F-разъема

Домашнему мастеру можно «обогатить» свой арсенал инструментов ручным стриппером. Если навыков работы с электропроводкой нет, то лучше выбрать полуавтомат – риск надреза жил сведен к минимуму.

Предпочтение следует отдавать проверенным производителям, гарантирующих безопасность материалов и долговечность работы инструмента. От дешевых моделей из низкокачественных сплавов и с пластиковым корпусом лучше отказаться.

Более подробно о том, как выбрать стриппер можно прочесть в
