Как правильно заземлить компьютер

Как сделать монтаж контура заземления самостоятельно

Монтаж заземления можно сделать своими руками. Все шаги будут описаны ниже.

Выбираем место

Оно должно находиться в той части участка возле дома, куда не заходит человек без острой необходимости и домашние животные. Контур располагается не ближе 1 м от фундамента постройки. Лучше, если этот участок будет огорожен невысокой изгородью. На земле отмечаются все точки нахождения электродов. Обычно строится правильный, равнобедренный треугольник.

Земляные работы

Вдоль всей разметки копается траншея глубиной 0,5-0,6 м. Аналогичная траншея роется по ходу укладки шины, соединяющей контур с вводным электрошкафом.

Собираем конструкцию

Вначале, согласно схемы вбиваются штыри на заданную глубину (обычно 2-2,5 м). К вершинам стержней приваривается металлосвязь. Одна полоса приваривается к крайнему электроду (вершине треугольника) и укладывается в траншею, идущую к дому.

Ввод в дом

Шина от контура вводится во входной электрощит. На конце сверлится отверстие для болтового соединения. Сюда присоединяется соответствующая жила кабеля. При TN-C-S-системе шина соединяется с шиной-расщепителем.

Проверка и контроль

Контроль проводится путем измерения электрического сопротивления всего контура. Оно не должно превышать нормируемые показатели.

Часто используется простой способ проверки. Присоединяется лампа накаливания мощностью 100-150 Вт – один конец на фазу, второй – на заземление. Четкое сияние ее указывает на качественный монтаж. При тусклом горении необходимо проверить качество стыков. Если лампа не горит, то сборка проведена неправильно.

Как правильно запитать компьютер

Не все знают для чего выполняется заземление компьютера и других бытовых приборов. Такая процедура необходима для защиты людей от поражения электротоком. Чаще всего проблемы с электричеством отмечаются в старых квартирах и частных домах, где качество проводки оставляет желать лучшего.

По технике безопасности рекомендуется заземлять электроприборы, которые имеют металлический корпус. При имеющемся качественном заземлении, электрический ток будет уходить по специальному контуру или жиле, не причиняя человеку какого-либо вреда. А также наличие заземления потребуется в тех случаях, когда в доме отмечаются частые скачки напряжения. Такой индивидуальный контур и проложенный от электрощита силовой кабель позволит предупредить выход из строя компьютера и других электроприборов при существенных перепадах напряжения в сети.

Поражение током может проходить в следующих случаях:

• Корпус компьютера накапливает статический заряд и при появлении большой разницы потенциалов происходит короткое замыкание. При определенных обстоятельствах пользователь ПК может получить лёгкий удар электротоком, а основную опасность такое статическое напряжение представляет для электронных компонентов, которые могут выходить из строя при первом коротком замыкании.
• При появлении в электросети мощных импульсных помех, которые не только приводят к появлению сбоев в работе ПК, но и могут полностью спалить материнскую плату, процессор, видео подсистему или выводят из строя жесткие диски. Импульсные помехи возникают по причине работы различного электрического оборудования. В качестве профилактики импульсных помех и сбоев электрооборудования следует выполнять качественное заземление электрических розеток и всей сети в доме.
• Серьезные поражения током могут возникать в результате контакта фазовых проводов с металлическим корпусом компьютерной техники.

В новых домах розетки уже имеют заземление, что избавляет от необходимости выполнять прокладку замкнутого контура, предупреждая поражение током и появление коротких замыканий.

Определить наличие такого заземления чрезвычайно просто. У розетки будет иметься соответствующая маркировка, которая подтверждает наличие дополнительного провода и полную безопасность использования электропроводки.

Недопустимые способы заземления

Иногда некоторые пользователи пытаются вручную провести защитный контур не самыми надежными методами, что приводит не только к повышению риска поломки компьютера, но и увеличивает уровень опасности для человека. Рассмотрим несколько запрещенных методов заземления:

1. Крепление провода на батарею отопления. Если приварить заземляющий кабель прямо к трубе отопления, это приведет к поломке компьютера.

Соединение с газовой трубой. Такой тип заземления еще более опасный, поскольку повышается риск взрыва всей газовой системы, что несет за собой ужасные последствия.

К громоотводу. Подключение защитного контура к молниеотводу приведет к поломке всех ваших комплектующих.

Соединение с нулевым кабелем. Такой способ подключения небезопасен для пользователя, поскольку в любой момент фаза с напряжением двести двадцать Вольт может попасть на системный блок, что смертельно опасно для человека.

Заземляем компьютер в квартире

Во многих многоэтажках распределение электроэнергии происходит по одной и той же схеме, которую вы можете наблюдать на картинке ниже. Проводят напряжение с помощью четырех проводов, один из которых является нулем. Заземляется он на отдельной подстанции. Установить заземление в такой системе проще всего с помощью прокладки дополнительного проводника. Осуществляется это следующим образом:

1. Купите кабель заземления необходимой длины и проложите его от квартиры до распределительного щита. Лучше всего для проведения подобных работ подойдет провод с большим сечением, многожильный и выполненный из меди.
2. В щите нужно найти область, куда к металлической пластине прикручено множество проводников.

В свободном месте закрепите свой кабель болтом или саморезом. Перед этим правильнее зачистить конец провода, так будет надежнее.
Осталось только присоединить другую сторону используемого кабеля к корпусу компьютера или контакту розетки. При подключении к системному блоку используйте резьбовое соединение.

Заземляем компьютер в частном доме

Если в частном доме реализована такая же система подачи электроэнергии, как и в многоквартирных постройках, тогда алгоритм проведения заземления ничем не отличается. Однако чаще всего в такой недвижимости передача тока производится по однофазной схеме. В этом случае требуется монтировать отдельный защитный контур. Сейчас во многих магазинах продаются уже готовые комплекты, поэтому сложностей данный процесс вызвать не должен.

Нужно лишь воткнуть в землю металлический штырь на глубину примерно полтора метра и закрепить на нем заземляющий провод. Второй конец кабеля подведите к системному блоку и соедините одним из методов, описанным в инструкции выше.

Конечно, заземление выполнить не так уж и сложно, однако если вы не обладаете никакими знаниями в электронике и не уверены в своих силах, лучше не беритесь за это дело. Доверьте его профессионалу, так все точно пройдет успешно.

Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.

Зачем заземлять компьютерную технику

Такие защитные мероприятия носят рекомендательный характер. Конкретного документа, регламентирующего необходимость технологического заземления вычислительной техники, не существует.

Нормативным документом с наиболее актуальными материалами, обосновывающими значимость проведения таких работ, выступает ГОСТ Р 50571.22 (Заземление оборудования обработки информации).

Важно! Осмотрев кабель питания, посредством которого системный блок подключается к электросети, можно заметить три вывода: выводы двух питающих проводов (первый — ноль, второй — фаза), а третий провод — заземление. При производстве компьютера предусматривается необходимость его заземления

Такое конструктивное решение инженеров должно мотивировать пользователей на заземление своих ПК.

Правильное производство заземляющих работ компьютерной техники позволит:

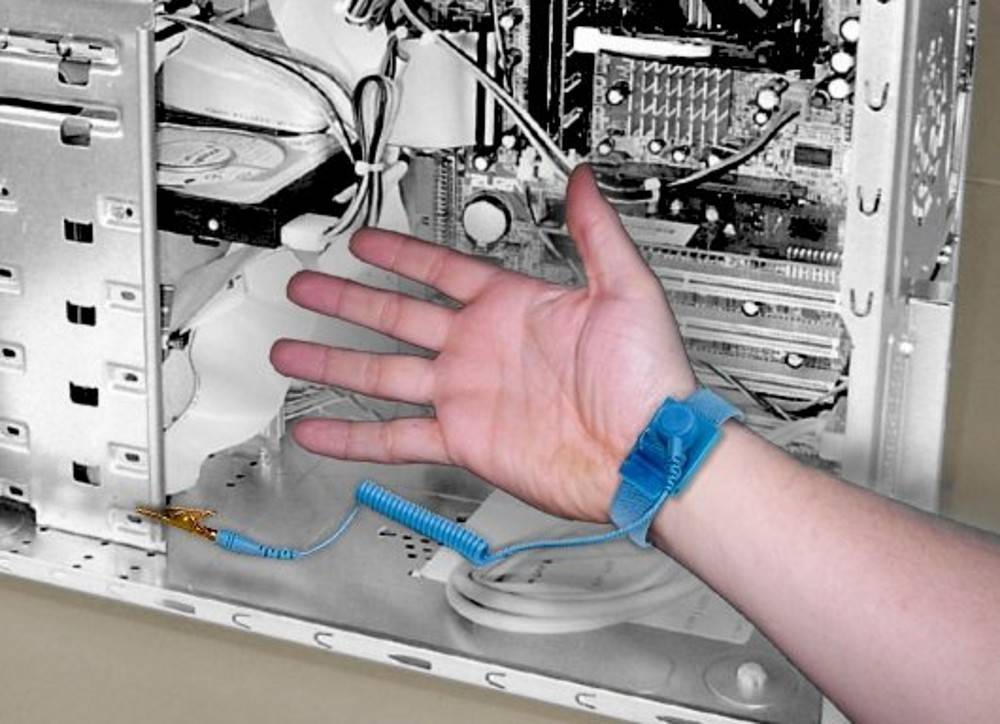

1. Исключить пагубное воздействие статического электричества на устройство. Для этого пользователь должен защитить системный блок от статики. Потенциал статического электричества может достигать нескольких кВт. Такой разряд способен нанести существенный вред электронным компонентам ПК. Устройство системного блока, в частности внутреннее обустройство блока питания, схематически обустроено под отвод импульсных скачков в сети и напряжений статики. Реализуется отвод посредством специальных элементов (диоды, супрессоры, конденсаторы и т. п.), которые находятся на платах системного блока. Электрическое соединение всех заземляющих точек в одну позволяет реализовать заземление устройства двумя способами: заземлить корпус или подключить блок питания к заземленной розетке при помощи провода с заземлением.
2. Предотвратить поражение током пользователя ПК. К примеру, на корпусе создается потенциал и происходит следующее: человек одновременно прикасается к отопительному прибору и к металлическим компонентам корпуса ПК (неокрашенным). Показатель в 110 вольт переменки напряжения на корпусе устройства не представляет смертельной опасности, но все же пользователь ощутит дискомфорт от удара. При наличии заземления такой разряд уйдет в землю через проводник с незначительным сопротивлением.
3. Уменьшить воздействие электромагнитных излучений. Современные технологии производства различной вычислительной техники реализуются в соответствии с правилами норм безопасности. Одним из основных требований такой документации выступает уменьшение уровня электромагнитных излучений устройств. Добиться качественного результата, уменьшив уровень такого воздействия, невозможно, если устройство не заземлено. У пользователей при частой и продолжительной работе с ПК могут наблюдаться головные боли и переутомление.
4. Снизить воздействие внешних наводок. Наводка — дополнительное напряжение в проводнике, возникающее вследствие паразитных сигналов от разных электромагнитных полей. На практике особенно четко отображается такое воздействие, когда построена домашняя сеть. Наводки выступают одной из основных причин возникновения помех в локальной сети дома (фон и шум аудиосистемы ПК). Особенно актуально исключить такие помехи, когда устройства предназначаются для эксплуатации в офисе. Если заземлены все ПК сети (домашней или офисной), их производительность будет намного эффективнее.

Съемная боковая стенка системного блока должна быть всегда закрыта. Заземленный, полностью закрытый металлический корпус будет служить защитным экраном, уменьшая потенциал негативного воздействия на пользователя.

Все существующие требования о том, как заземлить компьютер, основаны исключительно на рекомендациях о правильной реализации работы с вычислительной техникой.

Проверка вольтметром

Для другой проверки шины заземления потребуется приобрести вольтметр со стрелкой или электронный. Здесь нам понадобится простое устройство.

Проверка вольтметром считается достоверной, ведь прибор измеряет напряжение, силу тока, а также сопротивление. Поэтому он пригодится, если вам постоянно приходится выполнять подобные действия.

Вольтметр помещается в удобную сумку-чехол, который можно повесить на плечо во время проверки

Проверка заземления помощью стрелочного вольтметра выглядит следующим образом:

1. Переключить соответствующий режим напряжения.
2. Установить диапазон измерения до 700 В.
3. Подсоединить клеммы устройства на контакты выбранной розетки.
4. Записать полученные значения.
5. Одну клемму подсоединить к заземляющему контактору.
6. Теперь по очереди подсоединять другую клемму на контакторы.
7. Полученные значения опять же следует записать.

Итоговые значения после проверки потребуется сравнить. Если числа, полученные после двух проверок больше чем то, что было на четвертом шаге, то можете не волноваться – шина функционирует. Если эти показания не отличаются — скорей всего, отсутствует «земля».

По опыту многих пользователей, удобным считается другой прибор – электронный вольтметр. Ведь он сразу же выводит полученное значение цифрами. Тем не менее, опытные специалисты не рекомендуют его использовать, потому что он уступает по точности.

Показания выводятся на экран

Цены на вольтметр

Вольтметр

Способ использования стрелочного и электронного вольтметра не отличается. Во втором случае тоже потребуется подсоединять клеммы к контакторам. Разница лишь в способе выведения показателя.

Заземление ПК на даче и в частном доме

Большинство дач и частных домов не имеют качественно выполненного заземления электропроводки, соответственно такую работу потребуется провести самому домовладельцу. Выполнить эту работу под силу каждому из нас, даже имея минимальные навыки работы с электропроводкой.

В последующем к такому контуру можно подключить компьютер и другую бытовую технику.

В специализированных магазинах можно найти уже готовые специальные комплекты для самостоятельной установки контура заземления. Если осуществляется монтаж кабеля для набора периферийных устройств или одного системного блока, то использовать сложную электропроводку не требуется. Всё что необходимо будет сделать — это вкопать или вбить в землю острые металлические штыри на глубину в 150 сантиметров. Металлическим хомутом закрепить на конце штыря заземляющий кабель, который соединяется с корпусом компьютера или подключается к соответствующему контакту розетки.

Возможно также подключение заземляющего провода непосредственно к распределительному электрощиту. В таком случае технология работы полностью аналогична заземлению в квартире многоэтажного дома. Нужно лишь помнить о том, что соединять используемые алюминиевые или медные провода не следует, так как такие металлы входят в контакт друг с другом, происходит быстрое разрушение контакта, в результате чего возникает короткое замыкание и возгорание.

Как сделать заземление системного блока

Как отмечалось ранее, в большинство квартир в нашей стране не заведен заземляющий провод. Многие обходятся и без защитного контура, надеясь на русское «авось».

Задумывая ремонт (или до него), можно завести в квартиру заземление самостоятельно, тем более это не так сложно, как кажется на первый взгляд. Так можно заземлить не только системный блок, но и другую бытовую технику.

Заземление в городской квартире

Заземлить системный блок (и не только) в квартире довольно просто. На лестничной площадке расположен электрощит с разводкой по квартирам. Сам металлический корпус щитка надежно связан с землей внутренними коммуникациями: это одно из основных требований СНиП при возведении жилого дома. Теперь осталось лишь «дотянуться» до щитка, а сделать это можно следующим образом:

• Нужно проложить кабель (лучше многожильный медный) от места, где установлен системный блок до щитка;
• Провод не нужно сильно натягивать, он должен иметь слабину и небольшой запас с двух сторон;
• В электрощите находим место, где на его корпус прикручено много проводов;
• При помощи самореза по металлу прикручиваем свой провод на свободное место. Желательно место соединения зачистить напильником или крупной наждачной бумагой, для более надежного контакта;
• Если отверстие подходящего диаметра отсутствует, при помощи бура на саморезе, его можно просверлить самостоятельно.

После того как провод в квартире уложен, можно непосредственно заземлить системный блок. Для этого доступно несколько вариантов:

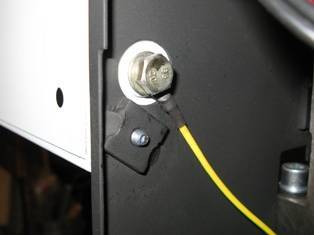

1. Подключить проведенный кабель непосредственно на корпус системного блока при помощи фиксирующего болта или через специальный разъем, имеющий обозначение GND (может потребоваться переходник);
2. Также заземление компьютера можно выполнить через розетку и вилку, имеющих по три контакта. Для этого заземляющий провод подсоединяется к отдельному контакту, имеющему специальное обозначение.

Второй способ технически более правильный, что позволяет выполнить подключение максимально аккуратно.

Защитный контур в частном доме

Для оборудования заземления в частном доме придется поступить другим способом.

Нужно подготовить металлическую арматуру: отрезок не менее 2 метра длиной и сечением более 2 см. Если вы решили заземлить один системный блок, достаточно одного прута. Для подключения группы розеток и нескольких мощных потребителей, понадобятся три больших прута и три отрезка метровой длины. Еще для обустройства заземляющего контура понадобится сварочный аппарат, мощная кувалда, а также медный кабель необходимой длины для завода в дом.

Последовательность работ по обустройству защитного контура следующая:

• На расстоянии 1–1,5 м от фундамента дома вбивается первый металлический штырь двухметровой длины. Над землей должен остаться «хвостик» в 5–10 см;
• Последующие два вбиваются таким образом, чтобы получился треугольник со сторонами около одного метра;
• К выступающим концам привариваются метровые отрезки для создания замкнутого контура;
• Для присоединения кабеля, к одному из штырей можно приварить обычную шайбу, в нее вкручивается болт с жестко намотанным проводом. Такой способ требует защиты от влаги и периодической проверки на надежность соединения;
• Еще один способ подсоединить кабель к контуру заземления – приварить к арматуре металлическую шину, которую можно завести непосредственно в дом. Такой способ более надежен и долговечен: место соединения меди с металлом меньше окисляется.

После того как провод заведен в дом, поступают, как и в предыдущем случае: подключают один системный блок, отдельную розетку или группу потребителей, требующих защитного заземления. В последнем случае кабель проводят по всему дому, а каждая розетка подключается отдельной жилой.

Заземление компьютера в квартире

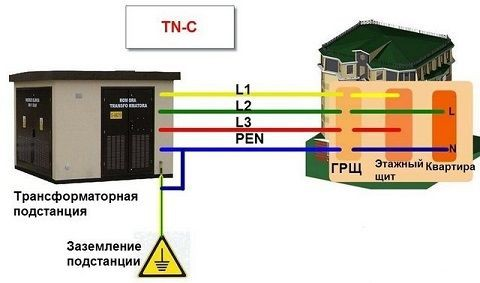

В старых многоэтажных домах распределение электропитания по потребителям реализовано по схеме TN-C, в которой не предусмотрен отдельный проводник заземления. В такой системе в роли защитного и рабочего заземления выступает единственный провод PEN. Подводка электроэнергии к квартирным электрощитам выполняется кабелем с четырьмя жилами: три фазовых проводника и один нулевой. Заземление нуля осуществляется на распределительной подстанции. В квартирах проводка проложена двухжильным проводом и розетки не имеют заземления.

Как заземлить компьютер в квартире, расположенной в таком доме? Все достаточно просто! Конечно, можно создать индивидуальный контур заземления или демонтировать старую проводку и заменить ее на новую трехжильную, но это дорогостоящее мероприятие. Проще всего проложить дополнительный проводник от квартирного электрощита до места расположения компьютера. Это самый часто используемый способ заземления не только компьютера, но и любой бытовой техники. Алгоритм выполнения работ по такому методу будет выглядеть следующим образом:

• прокладываем кабель заземления (желательно многожильный медный большого сечения) от компьютера до квартирного распределительного щитка;
• в электрическом щите находим место, где множество проводников прикручено к его металлическому корпусу;
• с помощью самореза или болта закрепляем конец заземляющего кабеля на корпусе электрического щитка в свободном месте;
• соединение должно быть надежным, поэтому место монтажа и конец провода необходимо тщательно зачистить;
• после всех этих операций можно заземлить компьютер двумя способами: закрепить заземляющий кабель на корпусе устройства или присоединить к контакту розетки.

Важно! Не следует заводить провод заземления под болт соединения двух проводников N и P. Никогда не соединять медный провод с алюминиевым, это приведет к быстрому разрушению контакта и возникновению возгорания

Подключить заземляющий провод к корпусу системного блока можно двумя способами: используя резьбовое соединение, размещенное на шасси устройства, или через разъем GND, специально предназначенный для этих целей. Заземление компьютера через розетку с подключением «земли» к специальному контакту будет наиболее грамотным, с технической точки зрения, вариантом. В любом случае какой бы способ вы ни выбрали, ваш компьютер будет заземлен в соответствии с требованиями ПУЭ.

Зачем нужно заземлять ПК

Заземление любой бытовой техники в первую очередь необходимо для обеспечения безопасности жизни человека. Кроме весьма очевидной опасности получения удара током, также необходимо отметить, что сложная техника, такая как компьютер, может получить значительные повреждения от воздействия статического электричества.

Нарушения в работе процессора и жёсткого диска при отсутствии заземления – одни из наиболее распространённых проблем. Несмотря на наличие специализированных фильтров в блоке питания, предохраняющих компьютер от воздействия резких скачков напряжения, отсутствие постоянного заземления в долгосрочном периоде пагубно скажется на внутренних компонентах системы. Кроме того, замена повреждённых компонентов, не решит проблему, а будет являться лишь временным дорогостоящим решением.

Помимо уже обозначенных серьёзных проблем с внутренними компонентами и отдельными частями компьютера, отсутствие заземления может привести к нарушению работы микрофона, вызвать проблемы в работе наушников и колонок. Проявляться это будет, прежде всего, в виде возникновения шумов и звукового «фона». Данные шумы возникают именно из-за наличия электрических колебаний в цепи.

Возникновение посторонних шумов и фона в работе микрофона может быть связано с рядом причин: от обычной неисправности самого микрофона или использования устаревших драйверов, до влияния электрических колебаний в сети.

Для того чтобы определить первопричину нарушений в работе микрофона, необходимо вслушаться в природу фона.

Высокочастотный фон характерен для проблем с оплетением или экранированием кабеля микрофона или нарушением в работе звуковой карты. В данном случае может помочь замена и использование нового кабеля микрофона.

При низкочастотном фоне следует говорить о проблемах с заземлением компьютера. Глухой шум, возникающий при записи звука всегда связан с нарушением в работе внутренней электросети компьютера и перепадами напряжения.

Для того чтобы окончательно убедиться в том, что проблема в работе микрофона вызвана именно отсутствием заземления, необходимо первоначально проверить целостность оплётки кабеля микрофона, работу звуковой карты и состояние разъёма предназначенного для микрофона.

В случае если выявить причину фона на всех предыдущих этапах не удалось, тогда можно говорить именно о проблеме с заземлением. В данном случае, решить её можно при помощи использования заземлённой розетки, либо путём установки прямого проводника к распорядительному щитку.

Как занулить правильно?

Самое грамотное «обнуление» — на свою собственную «землю». То есть, вкопать заземляющий кабель в грунт, это лучше доверить специалисту. Можно занулиться на четвертый кабель кабеля-трехфазника или вывести на металлоконструкцию здания, построенного из железа и бетона. В некоторых случаях можно зацепиться за трубу с холодной водой.

Самое оптимальное заземление компа для квартиры — вывод на отопительный контур, поскольку котел «занулен» со стопроцентной вероятностью. Но так как водопровод — система замкнутая, ради помехи контакту придется разорвать заземление хотя бы в двух местах. Если выполнить работу внимательно, компьютер не станет перезагружаться даже во время сварочных работ.

Заключение

В заключение хочется сказать: если вы не в состоянии самостоятельно справиться с заземлением компьютера, в связи с отсутствием начальных знаний электротехники или по другим причинам, лучше не рискуйте! Обратитесь к профессионалам и они сделают эту работу быстро и качественно!
