Советы по выбору
Отправляясь на рынок за таким кабелем, будьте осторожны, поскольку большая часть продукции, которую продавцы называют отечественным аналогом NYM-провода, является подделкой. Об этом свидетельствует отсутствие нужной маркировки
Выбирая кабель, обратите внимание на изображенный логотип и маркировку. Надежные и проверенные производители всегда наносят на изделие собственные обозначения
Уже это дает какую-никакую гарантию на то, что изготовитель не боится нести ответственность за выпущенную продукцию и уверен в ее качестве.
Продавцы-консультанты или обычные базарные торгаши могут рекомендовать вам к приобретению провода ШВВП или ПВС, заявляя, что они являются отличным аналогом NYM-кабеля. Не стоит вестись на подобные ухищрения, поскольку в случае с ШВВП и ПВС речь идет об обычных шнурах. Главная характеристика, которая отличает шнур от кабельного изделия, связана с возможностями эксплуатации. Первый зачастую подходит исключительно для коммутации бытовых приборов и техники, а второй – для подключения всей проводки и более сложного оборудования.
Обязательно выбирайте кабель с заземляющей, желто-зеленой жилой, что позволит вам обеспечить высокую безопасность при эксплуатации оборудования и домашней проводки. При выборе сечения продукции нужно руководствоваться простыми и общими правилами. Подключая системы освещения, достаточно воспользоваться проводами сечением 1,5 кв. мм, розетку или выключатели – 2,5, духовую или электрическую печь – от 4,5 кв. мм.
Несмотря на многочисленные отечественные заводы, которые пытаются произвести качественный NYM-кабель, в данном случае лучше всего отдать предпочтение зарубежным заводам из Германии, Франции или Турции. Кто знает, возможно, спустя несколько лет ситуация изменится, но пока мы вынуждены констатировать такой печальный факт. Что касается эксплуатации, то NYM подходит только для внутренней одиночной прокладки. Никаких других вариантов изделие не поддерживает: не стоит вестись на убеждения и обман продавцов!
Правила чтения маркировки кабеля
На оболочке кабеля, применяемого для электромонтажа в жилом помещении, содержится вся необходимая для выбора изделия информация. Надпись, которая должна быть четкой и хорошо читаемой, пропечатывается или выдавливается в процессе изготовления продукции. Основные сведения об определенном виде кабельной продукции наносятся по всей длине изделия, на небольшом расстоянии друг от друга.
Вот некоторые обозначения. Первая буква, используемая в маркировке, указывает на материал для изоляционной оболочки:
- П – провод либо изоляция из полиэтилена;
- В – поливинилхлоридная (ПВХ) изоляция;
- К – контрольный кабель;
- Р – изоляция из резины.
Вторая буква обозначает материал, из которого сделана оболочка жилы:
- В – ПВХ-изоляция;
- Р – резиновая оболочка;
- П – полиэтиленовая изоляция.
Помимо этого, маркировка может содержать и другие буквы, отражающие прочие характеристики электрокабеля:
- нг – изоляция кабеля имеет пониженную горючесть;
- Шв — защитный герметичный провод; ПВХ-шланг;
- LS – при плавление провода выделяется мало дыма;
- Бб – защитная оболочка, состоящая из двух стальных лент;
- Э — экранированный кабель;
- Б — бронированный провод;
- з — кабель с заполненными промежутками между проводниками;
- П – плоский провод;
- Г — кабель, имеющий повышенную гибкость;
- ОЖ – однопроволочная жила.
Буква для обозначения материала, из которого сделан кабель, присутствует только для алюминиевых изделий (А). Для медных проводов буква не указывается, поскольку этот металл используется по умолчанию.
Маркировка может содержать также следующую важную информацию:
- наименование изготовителя;
- год выпуска;
- число жил;
- сечение;
- напряжение (номинал).
В каталогах и ценниках обычно не указывается производитель и дата изготовления. В этом случае маркировка имеет вид ВВГнг(ож)-0.66 кВ 3х1.5.
Что расшифровывается как трехжильный негорючий (нг) гибкий (Г) медный кабель с тремя однопроволочными жилами (ож), сечение которых составляет 1.5 кв мм. Кабель рассчитан на номинальное напряжение в 660 В, и имеет изоляцию и оболочке из ПВХ-пластика (ВВ). Дополнительная информация по маркировке кабелей и проводов представлена в этой статей.
Какие провода не подходят?
Осуществлять электропроводку в квартире не кабелем, а проводом, пусть даже и многожильным или с двойной изоляцией — идея не самая хорошая. Они легко воспламеняются при продолжительном использовании. Провода не отвечают предъявляемым ПУЭ требованиям для жилых зданий. Поэтому если есть выбор и возможность, то на вопрос, какой провод использовать для проводки, нужно отвечать, что применяется кабель.
Провод ПВС
Из него производят удлинители, подключают к домашней проводке бытовые электроприборы. Работа производится до 380 В, количество проводников — 2, сечение многопроволочной жилы 0.75-10 мм². Применяется медный проводник, обернутый в виниловые материалы.
Проводка низкокачественная. Стоимость невысокая, но она перекрывается повышенной ценой работы:
- соединительные концы необходимо залужать и паять;
- имеет повышенную опасность возникновения пожаров из-за многопроволочной жилы;
- не предполагает их наличия в 1 устройстве.
Провода и шнуры ШВВП, ПВВП
Жилы медные одно- и многопроволочные. Подключают бытовые электроприборы. Отсутствует негорючая изоляция. Срок службы — непродолжительный. Не используют для стационарной проводки.
Провод ПУНП
Из-за ненадежности этот провод запрещен в электропроводке с 2007 года. Был разрешен в СССР. Сегодня из-за использования высокомощного оборудования он не способен выдерживать повышенные нагрузки. Имеет слабую изоляцию.
Какая проводка лучше — сравнение медной и алюминиевой электропроводки
Какой кабель лучше одножильный или многожильный?
В чём отличие кабеля от провода и что выбрать
Провод ПВС и его технические характеристики
Технические характеристики и область применения силового кабеля ВВГ
Что такое силовой электрический кабель и из чего он состоит?
Цветовая маркировка
Производящийся в России или импортируемый из Европы кабель NYM, если это не подделка, всегда имеет цветовую маркировку изоляции проводников, соответствующую нормам российских ПУЭ (Правил устройства электроустановок).
Цвета их внутренней изоляции могут различаться в зависимости от количества жил.
- Одножильный — цвет не регламентируется.
- Двужильный типа О — черный и синий.
- Трехжильный типа О — черный, коричневый и серый.
- Четырехжильный типа О — черный, коричневый, серый, синий.
- Трехжильный типа J — черный, синий, желто—зеленый.
- Четырехжильный типа J — черный, коричневый, серый и желто—зеленый.
- Пятижильный типа J — черный, коричневый, серый, синий и желто—зеленый.
По цветовой маркировке легко можно определить назначение данного конкретного кабеля. Проводник в синей оболочке — всегда ноль в однофазных либо нейтраль в трехфазных сетях. Желто-зеленый — общеизвестное обозначение «земляного» проводника. Все остальные цвета обозначают фазы.
Обратите внимание: кабель NYM, сделанный в соответствии с ГОСТом 22483, регламентирующим стандарты такой продукции, не может иметь проводника в белой или бело-синей изоляции. Если в расшиваемом Вами проводе присутствует белая жила — перед вами подделка
Использовать ее можно только на свой страх и риск.
ВВГ и ВВГнг или NYM — сравнение характеристик
Достаточно часто вместо кабеля NYM предлагают аналоги ВВГ, ВВГнг. Однако, нужно знать отличия. Для этого достаточно сравнить характеристики NYM кабеля и предлагаемых аналогов (см. табл. 1).
Таблица 1
| Параметр сравнения | NYM | ВВГ | ВВГнг |
| Рабочее напряжение, В | 660 | 660 | 660 |
| Частота, Гц | 50 | 50 | 50 |
| Количество жил | 2-5 | 1-5 | 1-5 |
| Сечение жил, мм2 | 1,5-35 | 1,5-50 | 1,5-240 |
| Диапазон температур эксплуатации, оС | -30 +40 | -50 +50 | -50 +50 |
| Длительно допустимая температура жил, оС | 70 | 70 | 70 |
| Срок службы по НТД, лет | 40 | 30 | 30 |
| Наличие заполнения | да | нет | нет |
| Нераспространение горения | при одиночной прокладке | при одиночной прокладке | при групповой прокладке |
| Применение во взрывоопасных зонах | где требуется уплотнение при вводе в оборудование | где не требуется уплотнение при вводе в оборудование | где не требуется уплотнение при вводе в оборудование |
По своим характеристикам кабели NYM малых сечений, например, nym 3×2,5 , nym 3×1,5 идеальны для прокладки сетей в квартире, причем монтировать кабель можно просто в штробах. Благодаря тому, что заполнитель кабеля нюм не гигроскопичен, а изоляция очень плотно прилегает к кабелю, что опять же препятствует проникновению влаги, тот же кабель num 3×2,5 и num 3×1,5 можно применять во влажных помещениях, например, в ванных комнатах. Не исключено применение НУМ в деревянных домах. Конструкция кабеля содержит в себе невулканизированный заполнитель, имеющий высокий индекс кислородности (КИ), который отражает минимальное количество кислорода для поддержания горения при определенных условиях. Благодаря такой конструкции повышается пожаробезопасность кабеля. Нужно не забывать, что провод nym прокладывается только одинарно. При необходимости групповой прокладки лучше использовать кабель ВВГнг.
Не рекомендуется применять кабель марки NYM на открытом воздухе (солнечная радиация разрушительно воздействует на кабель), а также в земле, так как у кабеля нет сопротивляемости к коррозионной активности почв. Нужно иметь в виду, что российские заводы часто изготавливают провод nym по своим ТУ, а не по стандарту VDE. По конструкции кабель ничем не отличается, однако качество применяемого заполнителя может быть низким, из-за чего заполнитель протекает, а кабель выходит из строя.
Поможем определиться с выбором NYM или ВВГ и подберем нужное сечение из наличия! |
Это интересно: Демонтаж старой проводки своими руками: что важно знать
Сечение кабеля для открытой электропроводки
Чтобы воспользоваться таблицами и правильно выбрать сечение кабеля для дома или квартиры, нам необходимо знать силу тока, или знать мощность всех бытовых электроприемников.
Ток рассчитывается по следующим формулам:
– для однофазной сети напряжением 220 Вольт:
где Р – сумма всех мощностей бытовых электроприемников, Вт;
U – напряжение однофазной сети 220 В;
cos(фи) – коэффициент мощности, для жилых зданий равен 1, для производства будет 0.8, а в среднем 0,9.
– для трехфазной сети напряжением 380 Вольт:
в этой формуле все тоже самое, как и для однофазной сети, только в знаменатель, т.к. сеть трехфазная, добавляем корень 3 и напряжение будет равно 380 В.
Чтобы выбрать сечение кабеля для дома или квартиры, по вышеуказанным таблицам, достаточно знать сумму мощностей электроприемников данной кабельной линии (группы). Расчет тока все равно нам будет нужен при проектировании электрощита (выбор автоматов, УЗО или диф.автоматов).
Ниже приведены средние значения мощностей, наиболее распространенных бытовых электроприемников:
Зная мощность электроприемников, можно точно выбрать сечение кабеля для конкретной кабельной линии (группы) в доме или квартире, а значит и автомат (дифавтомат) для защиты этой линии, у которого номинальный ток должен быть ниже длительно-допустимого тока кабеля, определенного сечения. Если мы выбираем сечение кабеля из меди 2,5 кв.мм., который проводит сколько угодно долго ток до 21 А (скрытый способ прокладки), то автомат (дифавтомат) в электрощите для этого кабеля должен быть с номинальным током на 20 А, чтобы автомат отключался до того, как кабель начнет перегреваться.

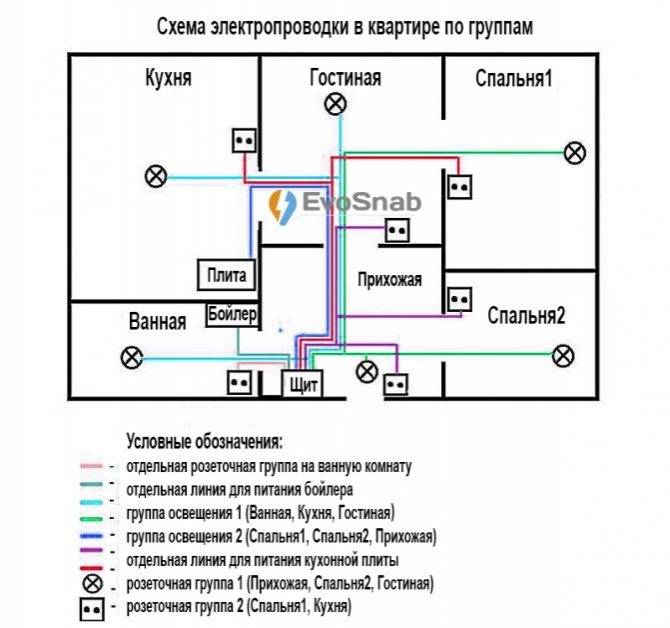

Типовые сечения кабелей для электромонтажа в быту:
- В квартирах, коттеджах или частных домах, на розеточные группы прокладывают медный кабель 2,5 кв.мм.;
- Для осветительной группы – сечение кабеля из меди 1,5 кв.мм;
- Для однофазной варочной поверхности (электроплиты) – сечение кабеля 3х6 кв.мм., для трехфазной электроплиты – 5х2,5 кв.мм. или 5х4 кв.мм. в зависимости от мощности;
- Для остальных групп (духовые шкафы, бойлеры и т.д.) – по их мощности. А также от способа подключения, через розетку или черех клеммы. Например, если мощность духового шкафа более 3,5 кВт, то прокладывают кабель 3х4 и подключают духовку через клеммы, если мощность духовки меньше 3,5 кВт, то достаточно кабеля сечением 3х2,5 и подключение через бытовую розетку.
Чтобы правильно выбрать сечение кабеля и номиналы автоматов для электрощита частного дома, квартиры, нужно знать важные моменты, не знание которых, может привести к печальным последствиям.
Например:
- На розеточные группы выбирают сечение кабеля 2,5 кв.мм, но автомат при этом выбирают, с номинальным током не 20А, а 16А, т.к. бытовые розетки рассчитаны на ток не более 16 А.
- Для освещения использую кабель 1,5 кв.мм., но автомат не более 10А, т.к. выключатели рассчитаны на ток не более 10А.
- Необходимо знать, что автомат пропускает ток до 1,13 раза больше своего номинала, сколько угодно долго, а при превышении номинала до 1,45 раза может отключиться только через 1 час. И всё это время кабель будет греться.
- Сечение кабеля правильно выбирать по скрытому способу прокладки, чтобы был необходимый запас прочности.
- ПУЭ п.7.1.34. запрещает использовать алюминиевую проводку внутри зданий.
Спасибо за внимание
Правила выбора кабелей для электропроводки в доме
Существует ряд правил, по которым можно выбрать кабель для прокладки в доме. Ниже описаны основные критерии выбора силового провода.
Расчёт сечения кабеля
Сечение провода для домашней проводки имеет устойчивые стандарты. Их параметры выбираются с направлением на силу тока, метод прокладки, материал, из которого изготовлено изделие. Ведь при использовании провода при критических температурах, жилы способны нагреваться до 70 градусов.
Для расчета сечения можно воспользоваться формулой Р/V.
- Р — общая мощность бытовых приборов в доме;
- V — напряжение в сети.
Мощность провода
Правильно подобрать кабель можно по мощности. Для этого необходимо составить список всех необходимых бытовых приборов в доме и посчитать сколько они потребляют энергии в общем и по отдельности. Далее суммировать полученные показатели и проверить таблицу мощностей:
По токовой нагрузке
Показатель электрического тока указывается символом «А» и измеряется в Амперах.
При покупке кабеля нужно помнить, чем больше сечение изделия, тем оно лучше.
Расчет по длине
Перед выбором кабеля нужно помнить о том, что при работе он будет нагреваться. Чем короче провод, тем сильнее он будет греться. Поэтому нужно подбирать более длинные кабели, чтобы исключить возможность короткого замыкания.
Алюминиевый провод
Кабель имеет свои плюсы:
- легкость, такой провод удобен при монтаже;
- устойчивость к коррозии;
- низкая стоимость.
Не смотря на эти преимущества, уже мало кто приобретает алюминиевые провода. Они не имеют высокого уровня безопасности. В таком изделии низкая проводимость тока, поэтому приборы могут быстрее выходить из строя. Алюминиевые сплавы быстрее окисляются, особенно если соприкасаются с другими металлами. Поэтому необходимо обязательно использовать клеммники.
Медный провод
Преимущества медного состава:
- высокая степень проводимости (даже если провод окислился, он не потеряет свои способности);
- долгий срок эксплуатации от 45 до 50 лет;
- повышенная прочность, сгибать кабель можно до 10 раз, без образования повреждений;
- легкость прокладки. В домашней проводке можно самостоятельно проложить такой кабель.
Основной минус этого кабеля в том, что он имеет высокую цену. Но это обусловлено дорогими материалами и функциями изделия. Медный кабель не горит, не распространяет вредный дым и огонь по проводке.
Кабель ВВГ
Завод-изготовитель предлагает широкий модельный ряд кабельной
продукции ВВГ-типа, характеристики которого зависят от конкретных
условий эксплуатации. Самый распространённый и наверное самый
востребованный кабель для электромонтажа это серия ВВГ. Он имеет
одножильные (однопроволочные) медные проводники, изоляцию и
оболочку из ПВХ пластиката, применяется в помещениях с нормальной и
повышенной влажностью. Рассчитан на напряжение до 660 Вольт.
Относится к гибким небронированным силовым проводам. Может включать
от 1 до 5 жил, сечением от полутора до 240 «квадратов». Форма
проводника круглая, плоская или треугольная.
Некоторые характеристики можно узнать по аббревиатуре кабеля
ВВГ-типа. Расшифровка маркировки кабеля ВВГ следующая:
«В» — материал изоляционного покрытия (винил). Двойная буква «В»
показывает, что кабель обладает двойным виниловым покрытием.
«Г» — гибкий.
Кабели ВВГ выпускаются в таких модификациях:
ВВГ и ВВГП — основной тип с виниловой
изоляцией и оболочкой;
ВВГнг и ВВГПнг — негорючий силовой провод,
изоляция жил не поддерживающая горения, т.е. самозатухающая;
ВВГнг-LS и ВВГПнг-LS — так же имеет
самозатухающую негорючую изоляцию жил (нг) и оболочку с низким
дымовыделением;
ВВГнг FR-LS и ВВГПнг FR-LS — в дополнение к
самозатуханию и малой задымлённости, это вид кабеля имеет
огнезащиту из слюдяной ленты.
Кабели ВВГ и ВВГП отличаются между собой
внешне. Буква «П» указывает на плоскую форму. Это правило касается
всего модельного ряда и не влияет на электрические характеристики.
Модели ВВГ и ВВГП могут воспламеняться и плавиться. Это бюджетные
варианты и основные условия их применения следующие: потребители
электроэнергии небольшой мощности (до 1000 Вт) и пожаробезопасные
помещения.
Серия ВВГнг и ВВГПнг полностью соответствует
требованиям пожарной безопасности, она покрывается специальными
галогеновыми химическими веществами, препятствующими возгоранию.
Его следует применять в условиях с повышенной степенью
пожароопасности.
ВВГнг-LS и ВВГПнг-LS — универсальный вариант
кабеля, который при тлении выделяет незначительное количество дыма.
Аббревиатура «ls» (Low smoke) может расшифровываться следующим
образом: изделие выделяет минимальное количество дыма.
ВВГнг FR-LS и ВВГПнг FR-LS- обладает отличной
пожаростойкостью и способен выдерживать температуры до 740 градусов
по Цельсию в течение 90?150 минут. Его применяют в электросетях с
напряжением до 1000 В и частотой тока до 100 Гц. Буквы «fr» (Fire
Resistance) означают, что его огнестойкость достигнута при помощи
двух слоев слюдосодержащего ленточного материала.
Все марки с приставкой нг можно монтировать в пучках, то есть
прокладывать в одной гофре, трубе несколько кабелей.
Для электропроводки в квартире рекомендуется применять кабель
марок ВВГнг или ВВГнг-LS.
Для розеток: ВВГнг 3×2,5, ВВГнг-LS 3×2,5
Для выключателей: ВВГнг 3×1,5, ВВГнг-LS
3×1,5
Обычный ВВГ дешевле, но он не желателен для
пучковой прокладки, у него менее огнестойкая оболочка. А марка
ВВГнг FR-LS относится к профессиональным и используется в условиях
повышенной пожароопасности, он самый дорогой в этой серии.
ВББШв – бронированный
Повышенная защита от механических повреждений обеспечивается лентами, которыми провода обматываются перед нанесением основного слоя изоляции. Токоведущие жилы из меди, отдельно изолированные ПВХ, количество – 1-5 штук, состоящие из одной или нескольких проволочек. Одножильные используются при передаче постоянного тока.
Для использование кабеля есть одно ограничение – не рекомендуется монтаж без защиты от ультрафиолета. Применяются следующие его типы:
- АВББШв – с жилами из алюминия;
- ВББШвнг – при чрезмерном нагревании изоляция не горит, а тлеет;
- ВББШвнг-LS – минимум дыма и газов при тлении.
Важные характеристики при выборе провода
Нужно учитывать количество жил. В домах, где смонтирован заземляющий контур, используют 3-жильный, а где нет — 2-жильный. Чаще всего проводят реконструкцию проводки при ее замене в старых домах. Использовать там дорогостоящий материал нет смысла
Обращают внимание на тип жил кабеля, которые могут состоять из 1 проводника или нескольких скрученных проволочек
Цельная жила имеет меньшее сопротивление, чем многопроволочная, но таким кабелем трудно прокладывать проводку для освещения в квартире. Другой вид гибкий, его просто монтировать в пустотах бетонных перекрытий или других труднодоступных местах.
Имея большее сопротивление, провод нагревается, и при повышении нагрузки изоляция плавится или воспламеняется. Поэтому применяют гибкий кабель с негорючим покрытием.
Устройство и материал
Согласно требованиям СП 31-110-2003 «Электроустановки жилых и общественных зданий», внутренняя электрическая проводка должна монтироваться проводами и кабелями с медными проводниками и не поддерживать горение. Несмотря на то, что алюминий — металл с низким сопротивлением, это химически активный элемент, который на воздухе быстро окисляется. Образовавшаяся пленка имеет плохую проводимость, и в месте контакта провода будут нагреваться по мере увеличения нагрузки.
Соединение проводников из разных материалов (медь и алюминий) приводит к потере контакта и разрыву цепи. В процессе эксплуатации в металле происходят структурные изменения, в результате которых теряется прочность. С алюминием это происходит быстрее и сильнее, чем с медью.
По конструкции кабельная продукция бывает:
- одножильная (однопроволочная);
- многожильная (многопроволочная).
Прокладка кабеля для освещения имеет свою специфику из-за повышенных требований к пожарной безопасности.
Одножильные провода более жесткие, их трудно согнуть если они имеют большое сечение. Многопроволочные кабели гибкие, их можно применять как в наружной проводке, так и укладывать под штукатурку. Но одножильные проводники редко применяются для обустройства сети освещения в жилых помещениях. Для внутреннего монтажа в многоквартирных и частных домах используют 3-жильные однопроволочные кабели. Многопроволочные изделия для этих целей запрещены из-за высокой пожароопасности.
Сечение кабеля
Величина измеряется в мм² и служит показателем способности проводника пропускать электрический ток. Медная жила сечением 1 мм² может выдерживать нагрузку 10 А без нагрева выше допустимой нормы. Для монтажа проводки кабель следует выбирать с запасом на мощность, т.к. слой штукатурки уменьшает теплосъем, в результате чего может повредиться изоляция. Сечение провода определяется по формуле расчета площади круга. В многопроволочном проводнике это значение нужно умножить на количество проволочек.
Толщина изоляции и оболочки
Каждый проводник в многожильном кабеле для проводки имеет изоляционное покрытие. Оно изготавливается из материалов на ПВХ основе и служит для защиты жилы от повреждения. Одновременно создает диэлектрический слой в пучке проводников. Толщина покрытия нормируется и не должна быть меньше 0,44 мм. Для кабелей сечением 1,5-2,5 мм² эта величина составляет 0,6 мм.
Выбор и монтаж кабеля необходимо доверять профессионалам.
Оболочка служит для размещения жил, их фиксации и защиты от механических повреждений. Она изготавливается из такого же материала, что и изоляция проводника, но имеет большую толщину: для одножильных кабелей — 1,4 мм, а многожильных — 1,6 мм. Для внутриквартирной проводки наличие двойной изоляции является обязательным требованием. Это защищает провод от повреждений и обеспечивает безопасность жильцов.
Маркировка кабеля
Наносится на оболочку кабеля по всей длине с небольшими интервалами. Она должна хорошо читаться и содержать следующую информацию:
- марку провода;
- наименование предприятия-изготовителя;
- дату выпуска;
- количество жил и их сечение;
- величину напряжения.
Зная обозначение продукции, можно подобрать нужное для работ изделие. Зная обозначение продукции, можно подобрать нужное оборудование.
Цвета жил
Расцветка изоляции проводников нужна для удобства ведения монтажа. Провода в одной оболочке имеют разный цвет, который одинаков по всей длине. В зависимости от производителя они могут различаться, но у заземляющего провода цвет не меняется. В 3-жильном кабеле чаще всего фазный провод красный или коричневый, нулевой — синий или черный, а заземляющий — желто-зеленый.
Цвета проводов в электрике регламентированы нормативными документами.
Конструктивные особенности
ВВГнг представляет собой силовой кабель с медными жилами. Изоляция жил изготавливается из поливинилхлоридного пластиката. Материал изоляции содержит добавки, благодаря которым он не поддерживает горение. Данный проводник выпускается с количеством жил от 2 до 5. Для удобства монтажа, изоляция жил имеет цветовую маркировку, которая может осуществляться путем полной окраски жильной изоляции, либо цветной полоской. Снаружи кабель покрывается оболочкой из того же ПВХ-пластиката, что и жильная изоляция. Жила может иметь монопроволочную либо многопроволочную конструкцию. Форма поперечного сечения жилы бывает круглой или сегментной.
NYM — это обозначение аналога российского изделия марки ВВГнг, выпускаемого по германскому стандарту VDE 0250. Количество жил варьируется также от 2 до 5. Материал изоляции тот же поливинилхлорид, не поддерживающий горение. Главное конструктивное отличие этого продукта от российского аналога заключается в наличии дополнительного негорючего уплотнения между изоляцией жил и наружной оболочкой кабеля.
Где применяется кабель ВВГнг и NYM – особенности монтажа
Изоляция в ВВГ выполнена с поливинилхлорида, без особых добавок, а значит, горение при одиночной прокладке такого кабеля не распространяется.
Запрещается групповая прокладка ВВГ, когда несколько кабелей прокладывают пучком (допускается укладка кабеля пучком, если каждый проводник помещен в своей гофре).
NYM – жилы данного кабеля имеют изоляцию с поливинилхлорида, которая не горит. Наружная оболочка также выполнена с ПВХ. Каждая жила проводника помещена в резину, наполненную слоем мела. Примечательно, что внешняя изоляция кабеля больше всего подвержена воздействию УФ лучей, чего не сказать об оболочке ВВГ. Это говорит о том, что NYM нельзя прокладывать на открытой местности, где проводник постоянно будет подвергаться воздействию солнечных лучей .
Часто продавцы, особенно на рынках, чтобы продать свою продукцию быстрее, позиционируют NYM как кабель, который «имеет 3-ную изоляцию». Тем не менее, это чистый обман: резина, наполненная слоем мела – это не совсем изоляция.
| Кроме прочего, кабель с резиной имеет большой недостаток: резина при нагревании прекрасно горит. Следовательно, NYM прокладывать пучками нельзя. |
Согласно требованиям пожарной безопасности, NYM кабель можно прокладывать внутри помещения только по отдельности (одиночно). Если есть необходимость в групповой укладке например в штробе или кабель-канале, то обязательно нужно применять модификацию NYMнг (А)-LS.
Не следует путать пучок одиночных NYM каждый в своей гофре которые идут по потолку или стене. Такой способ прокладки в отличие от групповой укладке без гофры не считается пуском. Зачастую электрики именно так обходят запрет на групповую прокладку кабеля данной марки.
В изоляции ВВГнг и NYMнг имеется комплекс специальных добавок, за счет чего такие проводники можно прокладывать вместе, пучками – с сохранением условия не горения. Как правило, такой тип монтажа кабелей используется при оборудовании электропроводки дома.
ВВГнг-ls, NYMнг-ls («low smoke» — выделяющий мало дыма) помимо прочих преимуществ кабелей, о которых было сказано ранее, имеет низкое выделение газа и дыма в случае возгорания
Это важно, так как при горении ПВХ выделяется много токсичных веществ, которые пагубно сказываются на здоровье человека
Если обратить внимание на буквы в скобках (А), (В) и прочие, то они означают категорию огнестойкости по ГОСТ Р МЭК 60332. Для обустройства домашней проводки применяется кабель категории А (например, ВВГ(А)нг-ls)
Итак, что лучше кабель NYM или ВВГнг? Некоторые специалисты утверждают, что для обустройства открытой проводки лучше всего применять именно ВВГнг(А)-LS. Скрытая проводка обычно выполняется с использованием NYMнг(А)-LS. Тем не менее, в том или ином случае оба проводника можно приспособить для потребностей своего дома. Допустим, NYM можно скрыть в металлической трубке, чтобы его внешняя изоляция не повредилась воздействием ультрафиолетовых лучей.
За счет того, что NYM характеризуется высокой пластичностью, его можно без проблем укладывать в пазы, а значит – это идеальный вариант для скрытой проводки. ВВГ или NYM имеют сертификаты, оформленные согласно требованиям пожарной безопасности, электрической безопасности ТР ТС 004/2011. Производство кабеля ВВГнг(А)-LS осуществляется для промышленных целей в соответствии с ГОСТ 31996-2012.
ВВГ используется при прокладке линий с одним кабелем, в помещениях, электрических подстанциях. Отвечая на вопрос, какой кабель использовать NYM или ВВГ для прокладки в земле, отметим, что ни один из этих проводников для указанного типа монтажа не пригоден. Для укладки кабеля в земле нужно, чтобы проводник имел дополнительную обшивку. Для траншей годится кабель ВБШв, если влажность грунта не превышает 14%.
Кабель ВВГ: область применения
При прокладке/замене проводки, других работах по части электрики в частных домах и квартирах чаще всего используют кабель ВВГ. Это обусловлено широкой областью применения и относительно невысокой ценой. Использоваться он может в электрических сетях с напряжением не выше 1000 В и частотой 50 Гц (спец виды до 100 Гц). То есть, подходит для однофазной и трехфазной сети. Монтироваться может в помещениях и на улице. При наружной прокладке нуждается в дополнительной защите. Его укладывают в трубы ПНД, кабельные лотки и т.п.
Трехжильный кабель ВВГ
Не рекомендуется использовать его прокладки в земле, так как он не имеет брони, из-за чего быстро выходит из строя. При желании его можно проложить в земле, но в дополнительной защитной оболочке (гофоротрубе) и/или в кабельной канализации.
Область применения во многом зависит от модификации: типа материала, из которого изготавливаются оболочки жил и самого кабеля. Об этом подробнее поговорим чуть дальше.
