Стены для бани
- Покупаем пиломатериалы и удостоверимся что они сухие и качественные. Для таких работ лучше всего выбирать определенные сорта дерева. В фаворитах – липа и сосна. Эти породы дерева отлично сохраняют тепло.
- Строит каркас;
- Обрабатываем получившиеся стены антисептиком;
- Внешнюю стену лучше всего обработать лаком или морилкой;
- Делаем обвязку из бруса, фиксируя ее в нижней части строения;
- Брусья крепим по периметру при помощи гвоздей и металлических стоек;
- Основные стойки укрепляем, заливая их бетоном;
Делаем пол. Для его лучше всего подойдёт брус с сечением в 0,15 метра. Строим крышу
Для строительства крыши постройки готовимся выполнить следующие этапы:
- Выбираем восемь потолочных балок;
- Определяем место будущих стропил. Для этого ставим их по бокам (по периметру) и добавляем в центре;
- Незаполненное пространство делаем через конек. Фиксируем балки с разных сторон;
- Укрепляем конструкцию при помощи вертикальных стоек.
Следующий этап включает в себя утепление всех элементов. Лучше всего для этих целей подойдет минеральная вата. Выбирая утеплитель, читайте составы и помните, что не все варианты экологичны и подходят для строения с возможностью нагрева до высоких температур.
Часть материалов могут выделять не полезные для организма химические соединения. Для пола лучше всего использовать керамзит. Он дешевый и экологичный.
Делаем дверные и оконные проемы. Здесь можно выбрать как деревянные варианты, так и современные пластики. При установке дверей и окон не забывайте о необходимости герметизации швов и стыков.
Делаем баню красивой – занимаемся внутренней отделкой. Самые простые решения предлагают оформить потолочную конструкцию хвойной обивкой, печь облицевать огнеупорным красным кирпичом, а стены обшить вагонкой.
Как рассчитать и построить стены
Теперь, когда основание застыло, пол сделан, можно начинать возводить скелет стен бани. Чтобы приступить к этим работам, древесину необходимо хорошо просушить. Не рекомендуется брать для этих целей берёзу, поскольку она подвержена быстрому гниению.
Схема устройства каркасной бани поможет в строительстве
Перед тем как приступать непосредственно к возведению стен, рекомендуется провести предварительный расчёт материала. При этом помните, что его нужно закупать с запасом. Возведение стен проходит в следующем порядке:
- Начните работу с нижней обвязки. Для её монтажа приобретайте крепкие брусья, сечение которых равно 100х100 мм. Соедините их по углам в четверть, хорошенько скрепите гвоздями. Чтобы нижняя обвязка и приделанные угловые стойки не повело, поставьте их на стальные штыри толщиной в 20 мм, которые нужно вмуровать в бетон.
- Этого же сечения брус используется для создания верхней обвязки.
- Для большей жёсткости каркаса, установите восемь раскосов в углах бани.
- По периметру стен поставьте промежуточные стойки из такого же бруса, которым делали обвязки.
Столбчатый фундамент – строим основу
Так как каркасная баня имеет небольшой вес, для нее в большинстве случаев вполне достаточно столбчатого мелкозаглубленного фундамента, при условии, что грунт устойчивый. На неустойчивых грунтах лучше выполнить свайно-винтовой фундамент. Если вы планируете выполнить под баней погреб или обустроить другие помещения, то понадобится ленточный фундамент. В остальных случаях лучше от него отказаться, так как строительство такого основания очень затратное и трудоемкое.
Вне зависимости от того, какой фундамент вы собрались строить, предварительно подготовьте площадку – прежде всего ее нужно правильно очертить. Обязательно убедитесь, что диагонали площадки имеют одинаковую длину. Затем избавьтесь от растительного слоя. Чтобы в дальнейшем под баней не прорастали растения, обработайте почву фунгицидами.
Теперь можно приступать к строительству самого фундамента. Если основание будет столбчатым, вам понадобятся такие материалы:
- песок;
- щебень;
- цементный раствор;
- бетонные фундаментные блоки (можно заменить кирпичом);
- битумная мастика;
- рубероид;
- брус 150х150 мм.
После подготовки материалов разметьте участок под столбики, которые должны располагаться с шагом 1,5–2 м. Затем выкопайте ямы на глубину около 40 см. Дно ям засыпьте щебнем и песком толщиной по 10 см. Каждый слой тщательно утрамбуйте. Поверхность насыпи выровняйте в горизонтальной плоскости.
Столбчатый фундамент бани
В ямы уложите два бетонных блока, затем нанесите раствор и сверху уложите еще два блока с перевязкой. В процессе укладки блоков следите, чтобы столбы были установлены строго вертикально. Затем сверху обработайте блоки битумной мастикой и положите пару слоев рубероида.
После этого нужно выполнить ростверк, т.е. уложить по периметру фундамента брус и скрепить его между собой. В процессе укладки следите, чтобы углы ростверка равнялись 90 градусам. Угловое соединение бруса ростверка желательно выполнить «в лапу» или хотя бы «в полдерева». Затем нужно уложить на столбики балки перекрытия и врезать их в ростверк.
Свайно-винтовой фундамент выполняется еще проще – в грунт вкручиваются сваи по принципу обычного бура. Уровень их заглубления должен составлять не менее двух метров. В процессе заглубления нужно следить, чтобы сваи располагались вертикально.
Затем верх свай обрезается так, чтобы края находились на одном горизонтальном уровне. После этого к сваям приваривается ростверк, который выполняется обычно из двутавровых балок. Эти же балки используются и для перекрытия.
На металлических балках нужно закрепить брус 150х150 мм при помощи болтов. Он будет служить обвязкой для стоек каркаса.
Расчёт материалов и список инструментов
В качестве примера будет рассмотрен расчёт для каркасной бани наиболее распространных размеров. Каркас изготавливается из бруса, размер конструкции — 5х4 м. Основание будет столбчатым армированным.
Для каркасной конструкции можно использовать облегченный фундамент из асбестоцементных труб
Для отделки стен внутри и снаружи применяется вагонка хвойных пород деревьев. Крыша будет двускатной, покрытие — металлочерепица.
Актуальным моментом является выбор древесины. Материал дложен быть просушенным. Больше всего подойдут липа, лиственница или осина. Данные породы имеют невысокую теплопроводность, они способны длительный период времени сохранять первоначальную форму строения. Стены возводятся из досок толщиной 2—3 см. Для внешней обшивки подходят рейки из лиственницы или сосны.
Столбчатое армированное основание по стоимости и надёжности является оптимальным вариантом для каркасной постройки.
Столбчатый армированный фундамент подходит для возведения каркасных бань в большинстве регионов
Его можно использовать в большинстве регионов. Понадобится подготовить материалы в следующем количестве:
- бетон — 2 м3;
- обрезные доски для каркаса — 0,3 м3;
- арматурные прутья — 80 м.пог.
Каркас можно изготовить из досок, кусков фанерных листов или ОСП. Если грунт на территории строительства глинистый, то опалубку делать не нужно.
Самой сложной и финансово затратной деталью бани является каркас. К приобретению материалов на данном этапе нужно подходить взвешенно. Список необходимых материалов:
- брус 120х120 мм — 5,3 м3;
- минеральная вата толщиной 10 см — 36 м2;
- материал для пароизоляции — 40 м2;
- вагонка из дерева — 70 м2;
- материал для гидроизоляции — 40 м2.
Чтобы сэкономить, вместо брусков можно приобрести доски 50х100 мм.
Для экономии финансов можно использовать обрезные доски 50х100 мм в процессе изготовления каркаса
Брус должен быть второго сорта и ниже, доска может быть исключительно первого сорта. Обшивку стен с внешней стороны можно сделать не деревянной вагонкой, а пластмассовыми листами или профнастилом.
Пол изготавливается из обрезной шпонированной доски. Потолок следует обить вагонкой. Если есть желание сэкономить, для теплоизоляции можно использовать минеральную вату. Список материалов:
- обрезные доски — 1,8 м3;
- доски 150х50 мм — 0,2 м3;
- плинтус — 20 м.пог.;
- минеральная вата — 20 м2;
- вагонка из дерева — 20 м2.
Сэкономить удастся на настиле покрытия чердака. Если не планируется его использовать, то минеральная вата может быть закрыта необрезной доской или отрезками плит.
Крыша двускатная, чердак можно использовать для хранения инструментария.
Оптимальным вариантом каркасной конструкции является двускатная крыша
Утеплять крышу не нужно. Стропила будут висячими. Понадобятся такие материалы:
- водосточная система — 1 комплект;
- рейки для стропил — 0,2 м3;
- планки для обрешётки — 0,1 м3;
- карнизные рейки — 0,1 м3;
- металлочерепица — 20 м2.
В бане довольно часто вместо водостока оборудуют отмостку по периметру с помощью цементно-песчаного раствора.
Список материалов, которые также будут необходимы:
- трубы из асбеста;
- саморезы;
- гвозди;
- скобы;
- цемент;
- гравий или песок.
Понадобятся такие инструменты:
- угольник;
- строительный уровень;
- рулетка;
- электродрель;
- набор отвёрток;
- молоток;
- плоскогубцы.
Важно продумать все архитектурные и строительные задачи, к которым можно отнести:
- внутреннюю обшивку банной постройки;
- выбор оптимальных материалов для строительных работ;
- действия, которые требуются для обеспечения безопасного использования конструкции.
После подготовки инструментов и материалов можно переходить к строительным работам.
Поэтапное строительство
Пошаговая инструкция строительства каркасной бани своими руками начинается с постройки надежного фундамента. Так как каркасная баня является лёгким строением, то ее стены создают незначительное давление на грунт. Поэтому каркасная технология бани не требует сооружения большого заглубленного фундамента. Достаточно выполнить основание в виде мелкозаглубленной ленты.
Свайный фундамент.
Также фундамент каркасной бани может быть свайным. Такая баня будет стоять на опорах и может быть «приподнята» над поверхностью земли. Также свайная конструкция является единственно возможным фундаментом для бани на берегу реки.
На заметку
Если в бане предусматривается тяжёлая кирпичная печь, то под неё также закладывают фундамент.
Строительство каркасной бани своими руками на видео демонстрирует процесс сборки от фундамента на сваях до крыши.
Стены в постройке
Традиционно стены бани выполняют деревянными. Технология строительства каркасной бани позволяет заменить часть сечения стены более дешёвым и лёгким утеплителем. Чтобы предупредить его намокание, теплоизолирующий материал качественно закрывают пароизоляционной плёнкой или алюминиевой фольгой.
На заметку
Защита теплоизолятора продлевает его долговечность и обеспечивает сохранность теплоизолирующих свойств. А также ограничивает испарения синтетических компонентов внутрь парной.
Деревянными в стенах каркасной бани остаются стойки каркаса, а также внутренняя и наружная обшивка. Внутреннюю стену часто обустраивают деревянной вагонкой. Наружную – деревянным профилированным брусом. Внутреннее пространство между наружной и внутренней стеной занимает утеплитель.
Устройство стены.
Между фольгой, закрывающей минеральную вату, и обшивкой стены оставляют воздушную прослойку толщиной 20-40 мм. Эти миллиметры пустого пространства необходимы для вентиляции. Через полученный воздушный зазор выходит влага, которая во время протапливания бани конденсируется на фольге.
Для организации вентзазора подбирают такую толщину стоек каркаса, чтобы они были шире утеплителя на 40-50 мм. Или монтируют поверх каркаса обрешётку из деревянных брусков. После к обрешётке крепят стеновую вагонку для качественной отделки парной.
Направление крепления вагонки может быть вертикальным или горизонтальным. Горизонтальное расположение имеет преимущество: при необходимости замены подгнивающих или почерневших досок, можно поменять только нижние планки (процесс гниения часто распространяется снизу). При вертикальном креплении планок необходимо менять всю внутреннюю обшивку целиком.
Видео с пошаговым строительством каркасной бани руками хозяев демонстрирует процесс сборки каркасных стен.
Утепление при строительстве
К материалам для строительства каркасной бани, парной, сауны выставляют несколько требований.
- Они должны качественно сохранять тепло.
- Выдерживать температуру нагрева до 100-120 °C без оплавления и потери свойств.
- Иметь минимум синтетических испарений.
Утепление на основе пенопласта.
Соблюдая инструкцию по строительству каркасной бани, часто используют два слоя утеплителя для надёжного изолирования теплопотерь. Их располагают так, чтобы стыки разных слоёв не совпадали друг с другом. Такое утепление гарантированно защищает пространство бани от холода и потерь тепла.
Для теплоизоляции бань часто используют минеральную базальтовую вату, спрессованную в маты или плиты. Прессованная форма ватного утеплителя менее подвержена усадке в сравнении с ватой в рулоне. Натуральные базальтовые волокна отличаются негорючестью, термостойкостью. Кроме того, базальтовая вата имеет в составе минимум синтетических компонентов, не создаёт вредных испарений.
На заметку
150 мм минваты заменяют 500 мм деревянного бревна. В большинстве случаев бывает достаточно 100 мм ватного утеплителя. А иногда – даже 50 мм (в относительно тёплом климате, южных регионах).
Пошаговая инструкция строительства каркасной бани запрещает использование пенопластовых плит для теплоизоляции стен парной комнаты по причине большого количества синтетических испарений, а также из-за возможности их оплавления при нагреве. Пенопласт можно использовать для теплоизоляции стен комнаты отдыха и душевой.
Утепление парной.
После монтажа утеплителя между стоек каркаса его закрывают с внутренней стороны пароизоляцией — полиэтиленовой плёнкой, фольгой. С наружной стороны утеплитель закрывают специальной пароизолирующей мембраной.
Фундамент: какой выбрать
В нашем случае можно обойтись без фундамента, ведь баня обещает быть лёгкой. Но без него стены будут подвержены сырости, чего, конечно, не хотелось бы. Исходя из этого, делаем следующий вывод: основание делать всё-таки придётся.
Как баня может быть разной, так и фундамент имеет своё разнообразие. К каждому определённому дому подойдёт отдельный вид основания. Сейчас мы рассмотрим их поближе.
Итак, для каркасных бань подходят следующие типы фундаментов:
- деревянный брусовый. Подходит для бань 3х4. Всё, что здесь нужно — это брус и колышки, с помощью которых он закрепляется;
- столбчатый. Вариант для тех, у кого грунтовые воды находятся близко к поверхности. Здесь уже понадобятся некоторые навыки — например, замешивание цемента. Но всё же соорудить такой фундамент несложно;
- блочный. Такое основание выбирают те, кто строит баню средних размеров, выдерживающую печь и множество посетителей. Но, если глубина промерзания грунта на участке строительства превышает метр, то такой фундамент возвести не получится, поскольку это запрещено;
- свайно-винтовой. Если предыдущий вариант выбрать не разрешают, можно взять ввинчивающиеся сваи, установить и закрепить на них обвязку. Для того, чтобы провести необходимые работы, может хватить и четырёх работников;
- ленточный. Хорошо подходит для почв с большой надёжностью — например, для пучинистых. Если же Ваша баня предусматривает огромные размеры, можно соорудить ленточно-сборный фундамент.
Примеры проектов
Проект маленькой бани В идеальном варианте баня включает в свою конструкцию 4 помещения:
- предбанник;
- комната отдыха;
- моечная;
- парилка.
Баня с моечной и комнатой отдыха
Можно расширить функциональность некоторых помещений, объединив их между собой. При этом не теряется комфорт от пребывания. Общий размер строения во многом будет зависеть от того, какое количество человек будет одновременно находиться внутри.
- 1,20 м×2,50 м. Очень компактное решение. В этом случае баня состоит только из двух помещений: парилка и предбанник. Размеры первого составляют 1,20 м×1,50 м, второго — 1 м×1,20 м. Комната отдыха не предусмотрена, а в предбаннике можно будет спокойно переодеться. Моечную можно совместить с парилкой. Таких размеров будет достаточно для одного человека.
- 2,50 м×2,50 м. По количеству помещений – как и первый вариант. Размер парилки 2,50 м×1,50 м, предбанника 1 м×2,50 м. При этом будет возможность организовать дополнительное место для хранения дров. В таких условиях спокойно помещаются два человека.
- 3 м×3 м. Такой вариант можно распланировать по-разному. Если есть желание, чтобы в парилке помещалось три человека, тогда ее можно сделать размером 3 м×1,50 м, моечную можно сделать отдельной, поставив там душевую кабинку. Размер этого помещения будет 1 м×1,50 м. Также остается предбанник 2 м × 1,5 м. Можно совместить моечную и парилку, тогда остается пространство, которое можно использовать под комнату отдыха, которая также будет служить предбанником.
- 4 м×3 м. В этом случае можно отделить для парилки 4 м2 (например, 2 м × 2 м). Моечная будет занимать 1 м×1,50 м, для комнаты отдыха остается 2 м × 3 м. В таких условиях спокойно поместится четыре человека. Они одновременно смогут находится в парилке, а также наслаждаться общением в предбаннике.
- 4 м×4 м. На такой территории уже можно хорошо развернуться. Парилку можно оставить размером 2 м×2 м. Отдельный предбанник сделать размером в 2 м × 1,50 м. Комната отдыха в этом случае получается 4 м×2 м (одна из сторон будет 2,50 м). Моечную можно совместить с комнатой отдыха, для этого устанавливается электрический бойлер и душевая кабинка. Их можно расположить в одном из углов комнаты, что не займет много места.
Каркасная баня 4*5
Планировка маленьких бань
Это ориентировочные примеры. Вы можете легко варьировать размеры помещений в доступных пределах. Возможно, вы захотите уменьшить парилку, т.к. нет необходимости, чтобы там одновременно находилось 4 человека. При этом появится возможность расширить пространство комнаты отдыха.
Шаг 11: финальный результат
- Я покрасил дверь, чтобы она соответствовала крыше из металлочерепицы;
- Добавил витражное стекло с изображениями птиц — это мое новое увлечение, связанное с сауной и живой фауной;
- К следующей весне я собираюсь построить большую террасу перед сауной для горячей ванны;
- Прикрутил внутри раздевалки небольшую полку, где можно поставить радиоприемник и несколько принадлежностей для сауны;
- Обустроил несколько кормушек для птиц, используя шкивы и трос, чтобы было легко поднимать и опускать их для очистки и заправки.
6 марта 2021г.
Баня
Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!
Особенности конструкции
Каркасная баня представляет собой сооружение, стены которого образованы несущей конструкцией в форме решетки из обрезных досок. Все промежутки заполнены теплоизолятором (минвата, пенопласт, другие утеплители), а наружная и внутренняя поверхности обшиты листовыми материалами (ДСП, ОСБ, фанера и т. п.). Основная задача заключается в плотности заполнения промежутков — не должно быть никаких зазоров, щелей или других пустот.
Стены каркасной бани непроницаемы для водяного пара. В помещении будет повышенная влажность воздуха. Для русской бани это нормально, но для сауны — нежелательно. Это необходимо учитывать в процессе сборки и заранее заложить в проект качественную вентиляцию. Отведение избыточной влажности сделает воздух более сухим и увеличит комфорт от банных процедур.
Теплосберегающие возможности стен
На первый взгляд каркасные стены могут показаться слишком ненадежными. В механическом отношении это впечатление недалеко от истины.
Теплосбережение каркасной бани является ее сильной стороной. Толщина стен — это, по сути, толщина утеплителя, составляющего весь объем полостей каркаса.
Известно, что 8 см пенопласта по тепловому сопротивлению равно 121 см кирпичной кладки. Это означает, что стена толщиной 15 см (это обычная ширина обрезной доски, из которой изготавливается каркас) по теплосопротивлению равна кирпичной стене толщиной 2,5 м. Немного уступает пенопласту минвата, а пеноплекс превосходит его — кирпичную кладку толщиной 121 см заменит всего 5 см теплоизолятора.
Такая высокая способность к теплосбережению в сочетании с рекордно малым весом стен стали причинами высокой популярности каркасных бань. Несмотря на сравнительно малый срок службы, пользователи часто выбирают именно этот вариант конструкции.
Как построить каркасную баню
Для начала нужно выбрать место на участке под постройку. Когда место выбрано, проводят предварительные работы по планировке. Для начала нужно изучить, какая на участке почва. Иногда такие конструкции возводят без фундамента, но если почва глинистая, то лучше все же сделать ленточный фундамент.
Следующим шагом нужно подготовить основной материал. Доски обязательно должны быть просушены. Древесину выбирать нужно ту, что не гниет быстро, как, например, береза. Лучше остановить выбор на лиственнице, липе или осине. Итак, все предварительные работы выполнены, можно приступать к строительству.
СИП панели и ОСП плиты
Во-первых, давайте определимся с понятиями, чтобы Вам стало понятно: что такое СИП панели
иОСП плиты . ОСП — ориентированно-стружечная плита, которая состоит из склеенной древесной стружки. Стружка клеится различными смолами и синтетическим воском. Она имеет определённую ориентацию в слоях: внутри – поперечное направление, снаружи – продольное. За счёт этого достигается определённая прочность листов. Существует несколько марок ОСП, которые имеют разные сферы применения (от сухих помещений до несущих наружных конструкций). Выбирая их, обязательно надо знать, где будет применяться плита.
СИП – это структурно-изолированная панель. Она состоит из двух твёрдых плит (ОСП), между которыми находится пенополистирол (очень хороший теплоизолятор). Скрепляется всё это специальным клеем под давлением. Панели бывают разной толщины, в зависимости от назначения. Например перегородки изготавливают толщиной 100 мм., а внешние несущие стены могут достигать и 200 мм.

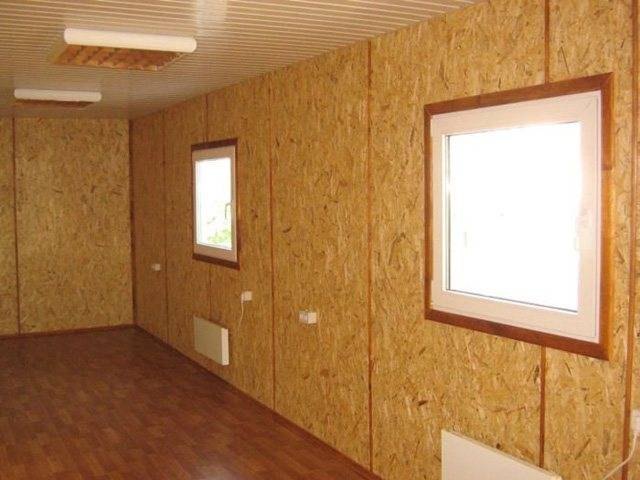

ОСП плита.
СИП панели.
Стены из СИП панелей.
Монтаж стропильной системы
Стропильная система крыши каркасной бани обустраивается в зависимости от использования подкровельного пространства. Наиболее популярными считаются простая двускатная и мансардная ломаная крыши.
Простая двускатная крыша каркасной бани представляет собой две плоскости, соединяемых коньком и приподнятых от нулевой точки на 30 — 50°. Каркас стропильной системы такой крыши состоит из:
- мауэрлата — бруса, устанавливающегося на верхнюю обвязку;
- стягивающих брусов — затяжек;
- стропил;
- подстропильных ног;
- прогонов;
- конькового бруса;
- обрешетки.
Мансардная крыша тоже относится к двухскатным, однако отличается наличием ребра, делящего каждую плоскость на 2 части. Такой способ применятся при желании создать дополнительное помещение в подкровельном пространстве — мансарду (например, для использования в качестве еще одной комнаты отдыха).
Стропильная система в этом случае дополняется следующими элементами:
- вертикальными стойками;
- горизонтальными затяжками;
- бабками (досками от горизонтальных затяжек до конькового бруса);
- подкосами, поддерживающими наслонные стропила.
Также в каркасной бане может быть выполнена простая односкатная крыша — например, если Вы строите небольшую каркасную баню 3х4, пошаговая инструкция это предполагает.
Вне зависимости от того, какая стропильная система будет использована, она должна обладать достаточной прочностью для противостояния всем постоянным и временным нагрузкам.
К постоянным нагрузкам относятся вес самих элементов стропильной системы и кровельного покрытия. Временные — это природные нагрузки в виде ветра, дождя и снега.
Шаг стропил и их сечение выбираются, исходя из степени уклона крыши и длины стропил. По общим правилам, чем выше уклон крыши, тем меньший шаг рекомендуется выдерживать.
Чаще всего в каркасных банях расстояние между стропилами от 60 до 100 см.
Например, при шаге стропил в 60 см и длине стропил 4 м, рекомендуется использовать доску сечением 50*150 мм. Подробнее об этом в таблице:
Иногда возникает необходимость строительства дополнительной пристройки. Каркасная конструкция удобна тем, что позволяет сделать это без особых сложностей. В таком случае, разбирается верхняя фасадная обшивка со слоем ветрозащиты и внешней обшивки стен. К обнажившимся деревянным частям каркаса пристыковываются части дополнительной пристройки со всеми элементами.
Для пристроенного помещения создается отдельная стропильная система, которая может быть как простой односкатной, так и двускатной. При этом общая конструкция крыши будет именоваться сложной многощипцовой.
Возведение каркаса для дачной бани
Каркас является основой строительства бани на даче. Он состоит из верхней и нижней обвязок, стоек и перекладин. Заготовка его элементов с соответствующими размерами выполняется перед монтажом. При сборке они соединяются металлическими уголками, шурупами и при помощи опор. Брус с сечением 100х100 мм применяется для нижней обвязки. Соединение ее элементов выполняется врубкой «в четверть». Стягивающие шурупы фиксируют все стыки. Крепить нижнюю обвязку к фундаменту из покрышек не нужно, а изолирующая прокладка между ними потребуется. Она изготавливается из двух слоев рубероида. Весь брус обвязки обрабатывается антисептиком.
Для стоек каркаса используется доска сечением 100х50 мм. Она вставляется в опоры из металла, которые предварительно крепятся шурупами к нижней обвязке каркаса. Головки шурупов должны быть под ключ. Монтаж каркасных стоек начинается с угла. Угловая стойка после ее монтажа по отвесу и уровню закрепляется раскосами.
После этой процедуры аналогично устанавливается вторая угловая стойка. Обе стойки связываются одной доской, которая служит в качестве направляющей для монтажа промежуточных вертикальных элементов. Угловые стойки рекомендуется выполнять из двух досок. Это позволит увеличить прочность каркаса и создать удобство для его последующей отделки.
Промежуточные стойки после проверки их вертикальности соединяются перекладинами в их верхней и средней части. Так как размер плит утеплителя для бани составляет 100х60 см, стойки нужно устанавливать с шагом 65 см. Верхняя перекладина устанавливается на расстоянии метра от среднего элемента. Такой способ монтажа каркаса обеспечит плотную укладку утеплителя без подрезки.
Окно можно устанавливать на две поперечные перекладины, закрепленные на стойках. Монтаж стоек на входе в баню выполняется с учетом размера дверной коробки.
Верхняя обвязка выполняется из досок 100х50 мм после контроля стеновых диагоналей. Угловые стыки изготавливаются путем подрезки досок обвязки под 45 градусов. Их неподвижность обеспечивается накладкой Г-образных пластин. Крепление обвязки к верхним перекладинам производится шурупами. Назначение верхней обвязки — это распределение нагрузки от кровли и потолка бани между стойками каркаса.
Завершает его возведение монтаж потолочных балок. Они необходимы для сборки кровли и устройства потолка. Балки изготавливаются из досок 100х50 мм, установленных на ребро, и фиксируются над стойками металлическими уголками. К торцу каждой балки добавляется брусок 50х50 мм для закрепления на потолке обшивки из вагонки.
Без потолка и стен готовый каркас может показаться недостаточно жестким, но это нормально. Обивка досками его стен и потолка даст всей конструкции множественные связи, щитовая баня на даче станет массивной и прочной.
Веранда
Следующий этап строительства бани – возведение веранды. Для нее потребуется мелкозаглубленный столбчатый фундамент. Далее из доски делают основу, для этого их ставят на торец, так будет исключен прогиб.
Возведение веранды
Столбчатый фундамент для строительства веранды
Затем собирают каркас боковой конструкции, состоящий из вертикальных опор и верхней поперечины, на нее будет идти основная нагрузка кровли веранды. Каркас крепят к основанию с помощью анкерных болтов.
Сборка каркаса боковой конструкции
Делаем вертикальный опор
Между этим каркасом и кровлей бани устанавливают соединительные элементы, которые покрывают обрешеткой. Сверху настилают рубероид, поверх можно закрепить шифер или другой кровельный материал.
Делаем кровлю бани
Обрешетка
Рубероид
На основу террасы прикрепляют настил из досок. Имеющиеся пустоты в каркасе боковой части заполняют заготовками с декоративной деревянной решеткой.
Делаем основу террасы
Настил из досок
Красим доски
Отделка боковой части
Заполняем пустоты боковой части
Делаем крышу
Отделка крыши
Как выбрать место для строительства бани.
Один из самых важных моментов — выбор расположения будущей постройки. Место должно удовлетворять как существующему законодательству, так и удобству использования. При выборе могут помочь основные рекомендации:
- если рядом находится водоем — не стоит располагать баню слишком близко к нему, так как постройке будет угрожать затопление;
- необходимо определиться — как будет располагаться баня относительно дома: отдельной постройкой или будет пристроена к нему, так как каждый вариант имеет свои положительные и отрицательные стороны;
- считается, что баню лучше строить на заднем дворе, в относительном уединении;
- стоит обязательно предусмотреть при строительстве обязательную вентиляцию, а также предусмотреть отведение сточных вод;
- крайне не рекомендуется определять местоположение рядом с проходящей рядом дорогой;
- при размещении строения необходимо учитывать стороны света и направление ветра: лучшее место — южная часть участка, защищённая от ветра, чтобы он не мешал отдыхающим, окна лучше располагать выходом на запад;
- желательно, чтобы баня находилась в некотором удалении от других построек, а если она является пристройкой к дому, обязательно при строительстве нужно соблюдать правила пожарной безопасности, как, впрочем, и при возведении отдельно стоящего здания;
- при определении размещения бани и её размеров необходимо соблюдать установленные правилами расстояния от границ участка, чтобы соседи в дальнейшем не испытывали дискомфорта и не предъявляли претензий хозяину;
- рекомендуется соблюдать расстояние до водозабора (колодца или скважины) — не более 20 метров.
Миниатюрные каркасные баньки — оптимальный выбор
Мини-баня на загородном участке — прекрасный вариант для экономии площади. Правда, одновременно попариться в помещении 3х3 или 3х4 получится лишь у пары человек. Тем не менее, это самый быстрый и недорогой вариант постройки. За основу проще всего взять готовый проект каркасной бани. Можно объединить раздевалку, душевую и парилку в одном помещении. Или предусмотреть более удобный проект с отдельной парилкой, помывочной и комнатой отдыха.
Малогабаритные каркасные бани 4х3 или 4х4 — лучший выбор:
- для экономии на стройматериалах (брус 6 метров режут пополам, получается безотходная стройка);
- скоростного возведения конструкции (всего пару недель затрачивают на строительство при условии готового проекта);
- крепости готового сооружения (при закупке качественной пропитанной древесины каркасная баня простоит очень долго).
Баня до 20 кв. м — рациональное использование площади
Если есть возможность построить каркасную баню 6х6, ее обязательно нужно использовать. Стандартные чертежи включают парную, душевую, комнату отдыха, небольшой коридорчик и санузел. Если разработать проект с мансардой, получите дополнительную жилплощадь на втором этаже. Ее можно использовать под гостевую, бильярдную или спальню.
Полезное: Как выбрать проект одноэтажного каркасного дома для круглогодичного проживания и сезонного отдыха
Техдокументация для проектов каркасных бань площадью 20 кв. м предполагает организацию опорно-столбчатого фундамента с блоками из бетона, основание должно быть надежно гидроизолировано. На пол укладывают черновой настил (22-миллиметровая обрезная доска), затем чистовое покрытие в виде 30-миллиметровой шпунтованной доски. Антисептическую обработку и утепление 10-сантиметровой минватой нужно обеспечить в обязательном порядке.
Стены, перегородки и перекрытия делают из бруса 150х100 мм, используется также доска 100х50 мм и 100х40 мм. Вагонка после камерной обработки идеально подходит для обшивки потолка и перегородок. Десятисантиметровые плиты минеральной ваты и пароизоляция в два слоя укладываются под обшивку.
Для обустройства стропильной системы предназначена доска 100х50 мм, для обрешетки — 22 мм. Для кровельных работ лучше взять ондулин с волновым профилем Выбор оконной системы — деревянной или металлопластиковой — остается за владельцем. Для парной надо приобрести дровяную печь с баком для воды, продумать кирпичную кладку там, где будет располагаться топка.
Вот такие чертежи и планы можно использовать для возведения каркасной бани своими руками.
Индивидуальные проекты позволяют реализовать практически любые пожелания будущего владельца. Есть возможность присоединить к бане веранду или террасу. И даже в чертежи готовой документации можно вносить небольшие корректировки. Компании по разработке проектов предлагают следующий ряд услуг:
- объект под ключ — проект каркасной бани с заводской сборкой стен и перегородок, полной отделкой внутренних стен и фасадов;
- черновая отделка — облицовка или фасада, или внутренних стен;
- без облицовки — базовая сборка из щитов.
Преимущества и недостатки каркасной конструкции
Необходимо детально анализировать для каркасной бани существующие плюсы и минусы до ее строительства. К преимуществам можно отнести несколько основных факторов:
- Экономичность конструкции;
- Возможность быстрого строительства;
- Эстетичный внешний вид;
- Разнообразие вариантов отделки;
- Экологичные безопасные материалы.
К недостаткам в первую очередь относят потерю внешнего вида, образование грибка, а также щелей. Для того, чтобы нейтрализовать подобные минусы, следует для сборки бани использовать только лишь качественные материалы.
Если дерево будет тщательно просушено и обработано антисептиками, то даже спустя много лет, ни парилка, ни каркасный предбанник не пострадает от указанных факторов.
