Карточный выключатель: для чего нужен, как его выбрать и правильно подключить

Что такое контактор, и зачем он нужен в схеме подключения мастер кнопки

У многих может возникнуть вопрос – зачем усложнять, ведь можно просто напрямую использовать общий выключатель или даже автомат. Проблема в том, что автомат, если и будет соответствовать по мощности нагрузке на управляемых ветках питания, не рассчитан на работу в режиме выключателя, и быстро выйдет из строя. Кроме того, он устанавливается в щитке, а значит, что каждый раз для обесточивания объекта придется направляться к нему.

Использовать напрямую обычный двухпозиционный выключатель тоже нельзя. Это обусловлено тем, что он не рассчитан на высокие нагрузки – максимум 10-16 Ампер. Если он постоянно будет работать в условиях повышенных нагрузок, то тоже быстро выйдет из строя или даже расплавится, что может привести к возгоранию.

Контактор – это специальное электромагнитное реле, которое предназначено для работы в силовых электрических цепях с высокими нагрузками. Его выбор – задача для опытного электрика, который правильно рассчитает общие нагрузки в цепи с учетом поправочных коэффициентов на пусковые токи. Таким образом, мастер кнопка – это выключатель без нагрузки, который управляет контактором, пропускающим ее через себя. Зачем это нужно?

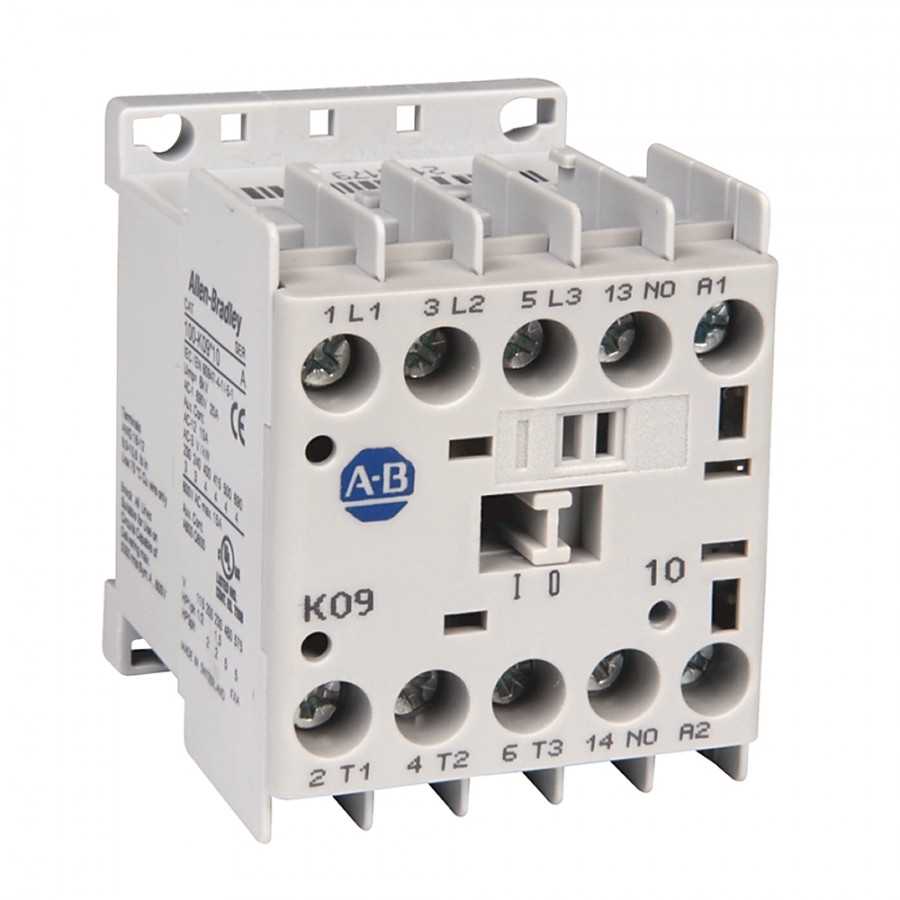

контактор силовой

  • Безопасность – отсутствие рисков перегрева, возгорания;
  • Удобство – мастер выключатель можно установить в любом удобном месте, не нужно идти к щитку;
  • Практичность – можно обесточить все управляемые ветви питания одним нажатием.

Схема подключения мастер-выключателя

Реализуется это применением так называемого «главного» или мастер-выключателя: покидая помещение для отключения света достаточно нажать клавишу или вынуть карту (если установлен карточный выключатель). При этом, будут обесточены только групповые осветительные линии, электропитание приоритетных потребителей, подключенных к линиям питания розеток отключено не будет.

В качестве «главного» при небольшой суммарной потребляемой ламп может быть использован обычный бытовой одноклавишный или карточный выключатель. Последний конструктивно представляет собой выключатель, замыкание и размыкание контактов которого осуществляется не нажатием клавиши, а вставкой и извлечением карты из «кармана» – специальной прорези в корпусе устройства.

Очевидным условием реализации данной схемы отключения является разделение питания на осветительные и силовые линии. Для удобства пользования мастер-выключатель обычно устанавливают рядом с входной дверью. По коммутируемой им линии питающее напряжение подается на автоматический выключатель (или на несколько автоматов), через которые электропитание поступает на осветительную нагрузку.

При большой суммарной потребляемой мощности светильников, когда ток осветительной нагрузки превышает значение 10 А (номинальный ток выключателя) для коммутирования цепи питания всего освещения целесообразно использовать магнитный пускатель или импульсное реле.

В случае использования контактора мастер-выключатель коммутирует цепь питания катушки магнитного пускателя, силовые контакты которого, в свою очередь замыкают и размыкают осветительные цепи. Во втором случае (с применением импульсного реле) управляющий сигнал подается с контакта кнопки – потребуется кнопочный выключатель без фиксации.

Пример подключения мастер-выключателя можно увидеть из приведенного выше фрагмента скана однолинейной схемы электроснабжения квартиры. Управление осветительными группами 8, 9, 10 осуществляется мастер-выключателем через силовые контакты магнитного пускателя.

Контактор или импульсное реле рекомендуется выбирать в модульном исполнении. Современные коммутационные аппараты, устанавливаемые на DIN-рейку в распределительном щите довольно компактны по своим габаритным размерам и не займут много места.

  • Главная
  • Электротехнические устройства
  • Мастер-выключатель

Как сделать проходной выключатель своими руками урок труда

Вы уже, наверное, заглянули в электронные каталоги и заметили, что тройной проходной выключатель может стоить круглую сумму денег. Что делать? – Извечный русский вопрос, переиначенный Шекспиром, как to be or not to be. Мы бы выбрали первое: однозначно платить такие деньги за проходные выключатели способен не каждый. Представляем вниманию наших читателей первый в рунете хендмейд, где будет реально и на снимках показано, как переделать обычный выключатель стоимостью в пределах сотни (это реально дешёвая модель) в дорогущую вещь – проходной выключатель. Причём без особых навыков и специальных приёмов.

Глядим на первый снимок и видим выключатель, с которого сняты кнопки

Точнее он ещё и вынут из подрозетника (если так можно выразиться), но это сейчас не суть важно. Как видно из снимка, у нас тут типичная схема подключения на 2 клавиши

На всякий случай цветными линиями показаны и подписаны винты распорок подрозетника и зажимных контактов подходящих проводов

Их нужно все до одного значительно ослабить для демонтажа выключателя из стенного гнезда. Не забудьте перед этим выключить энергию, а также мы настоятельно рекомендуем проверить щупом, где находится фаза, и как-то эти места прорисовать прямо по кембрику (пластиковая изоляция жилы). В дальнейшем все это донельзя упростит процесс обратной установки выключателя

На всякий случай цветными линиями показаны и подписаны винты распорок подрозетника и зажимных контактов подходящих проводов. Их нужно все до одного значительно ослабить для демонтажа выключателя из стенного гнезда. Не забудьте перед этим выключить энергию, а также мы настоятельно рекомендуем проверить щупом, где находится фаза, и как-то эти места прорисовать прямо по кембрику (пластиковая изоляция жилы). В дальнейшем все это донельзя упростит процесс обратной установки выключателя.

Винты распорок подрозетника

Теперь смотрим на следующий снимок, где показана обратная сторона нашей будущей жертвы. В хорошем смысле этого слова, понятно дело. Здесь мы видим зажимы корпуса выключателя, которые нужно разогнуть, чтобы извлечь электрическую часть. Все это делается обычной отвёрткой в течение нескольких минут. Затем нужно достать из пластиковой станины пружинные толкатели. Проще всего это сделать толстой шлицевой отвёрткой. Тонкая просто не подойдёт. Вы это быстро поймёте. Не нужно спешить, потому что это место самое сложное во всем процессе переделки обычного выключателя в проходной. На снимке пружинные толкатели уже сняты, и на месте, где они были, видны подвижные контакты.

Подвижные контакты под пружинными толкателями

Мы пропустили момент извлечения пластиковой части из керамической (на снимках), потому что это по нашему представлению не требует пояснений. По торцам всей снятой части выключателя есть два слабеньких зубца. Просто подденьте их шлицевой отвёрткой, и приступим переделке обычного выключателя в проходной. Теперь на керамической основе выключателя мы видим группы контактов:

Три группы контактов

  1. Контактные площадки общей группы.
  2. Индивидуальные контакты каждой лампочки.
  3. Подвижные контакты-коромысла.

Теперь нам осталось одно коромысло развернуть на 180 градусов, а одну из контактный площадок общей группы срезать (изолировать лучше не стоит). Результирующее положение показано на последнем снимке. Теперь завершающий этап – как все это работает. Берём и обе кнопки склеиваем китайским пистолетом, чтобы они стали единым целым. Теперь, когда один из контактов у нас замкнут, второй будет висеть в воздухе.

Все гениальное просто. Поэтому вдобавок к тому, что мы показали, как сделать проходной выключатель из обычного, добавим, что пружинные толкатели в принципе снимать не обязательно. Можно обойтись и без этого. А две кнопки не придётся склеивать, если снять клавишу с обычного выключателя той же ширины и того же производителя. Обычно распиновка ножек там в точности та же самая. Все это позволит не только сделать проходной выключатель своими руками, но и произвести на свет действительно работоспособное и красивое изделие.

Итак, мы считаем, что с избытком рассмотрели заданные вопросы. Показали, как правильно подключить проходной выключатель, как не нужно этого делать и – что самое главное – рассказали, как на всем процессе можно сэкономить неплохие деньги. Надеемся, что рекомендации придутся по душе, и теперь каждый рукастый хозяин сможет похвастаться наличием в своём доме такой оригинальной конструкции. Ну, а как ещё назовёшь проходной выключатель?

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

  • вход соединен с выходом 1;
  • вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Импульсные реле или проходные выключатели

В длинных коридорах, на лестницах при подъеме с первого на второй этаж, в спальнях, очень удобно включать свет при входе, а выключать его совсем в другом месте (на выходе или возле кровати).

Везде в таких случаях электрики рекомендуют устанавливать проходные (маршевые) и перекрестные выключатели.

В чем же существенная разница между ними и импульсными реле? И почему все отказываются от выключателей?

Как выглядит схема подключения на проходных? Как правило, питание первых делом подводится к ответвительной коробке под потолком, а далее от нее к самим выключателям. Для монтажа применяется трехжильный кабель ВВГнг-Ls 3*1.5мм2.

Чем больше переключателей вы будете ставить, тем больше проводов вам потребуется.

При монтаже проходных двухклавишников, у вас уже появляется 6 контактов, к каждому из которых нужно подвести провода.

А попробуйте такой пучок грамотно соединить в распредкоробке? Не всякий электрик сразу разберется с такой схемой подключения.

При этом каждый из выключателей пропускает непосредственно через себя весь ток нагрузки. А значит при коммутациях или коротком замыкании, вполне возможно выгорание контактов.

Еще одной особенностью проходных является отсутствие фиксированного положения клавиши. Вы не можете по ее состоянию понять, включен выключатель или отключен, как это делается на одноклавишнике.

Это будет напрямую зависеть от других “собратьев”, собранных в одну цепочку. Что не всегда удобно и требует привыкания.

Мастер-выключатель или рубильник


Рубильники в электрощитке многоквартирного дома

Использование рубильника – это самый простой и распространенный вариант, который встречается повсеместно. Достоинства этого решения:

  • Простота. Оборудование электрощитка рубильником осуществляется людьми с минимальными знаниями и навыками в области энергоснабжения.
  • Надежность. Простота исполнения и минимум элементов в конструкции делают рубильник надежным вариантом.
  • Компактность. Полезное пространство электрощитка никак не ограничивается.
  • Стоимость. Цена установки рубильника ниже в сравнении с аналогичными вариантами.

В целом, рубильник представляет собой долговечное и надежное решение, которое не стесняет оборудование электрощита в отличие от установки мастера-выключателя на всю жилплощадь. При этом рубильник не так удобен в эксплуатации, ведь мастер-выключатель в квартире проще использовать в сравнении с рубильником, который устанавливается на сам щиток. Помимо этого, потребуется дополнительная установка освещения на неотключаемые линии по всему маршруту до электрощита.

Так как рубильник должен стоять внутри самого электрощитка, чтобы обеспечить простое отключение всех приборов, для регулирования подачи электроэнергии придется подходить к нему и выполнять все операции вручную. Помимо этого, нужно убедиться в том, что маршрут от помещения, внутри которого установлено устройство, является освещаемым, так как в противном случае придется добиться до рубильника в темноте, что создает дискомфорт.


Модульный контактор в электрическом щитке

Мастер-выключатель – это универсальный вариант, обеспечивающий все необходимое. Не обязательно пользоваться кнопкой, которая находится в квартире и сразу выключает свет в доме. Вместо нее встречаются варианты целостной системы контроля доступа, дистанционное отключение, карточный доступ и другие. Такое решение удобно, не требует дополнительной установки неотключаемого освещения к щитку, а также нет трудностей в оборудовании автомата, который будет срабатывать в нужное время.

В то же время, так как оборудование нормальной работы контактора предусматривает необходимость вовлечения целого ряда комплектующих, в итоге система становится ненадежной, ведь при выходе из строя любого компонента вся она перестает работать. Помимо этого, большое количество элементов приводит к увеличению стоимости и громоздкости такого решения, из-за чего оно занимает много места в щитке, но эта проблема частично решается установкой реле выбора фаз.

Критерии выбора контактора

Не стоит самостоятельно выбирать контактор – это задача для электрика высокой квалификации, у которого есть опыт работы с этим видом коммутационных устройств. И сложность тут не только в том, чтобы правильно рассчитать параметры, но и в выборе производителя.

Контакторы – это недешевое оборудование, поэтому часто на этапе закупки подрядчик или заказчик хотят сэкономить. В результате приобретается модель низкого или среднего ценового сегмента. При включении они издают громкие щелчки, во время работы могут гудеть при залипании контактов, а ресурс их ниже. Лучше сразу купить надежный контактор, который полностью окупит себя во время эксплуатации.

Критерии выбора:

  • Номинальный ток, напряжение – электрик рассчитывает параметры тока в коммутируемой цепи с учетом нагрузок от каждой точки потребления, поправочных коэффициентов, пусковых скачков;
  • Число полюсов – определяет количество фаз и коммутируемых электрических цепей;
  • Напряжение электромагнитной катушки – в большинстве случаев в квартирах, частных домах, офисах используются модели с напряжением 220В.

Опытный электрик учитывает некоторые дополнительные параметры, в том числе, класс контактора (от него зависит ресурс коммутатора), степень защиты и т.п.

Телеметрика

Телеметрика — компания, известная по разработке систем безопасности, контроля и дистанционного управления разным оборудованием. Дополнительно производитель выпускает аппаратуру для систем безопасности, в том числе беспроводные охранные датчики, GSM-сигнализации и прочие устройства.

Продукция компании позволяет решать следующие задачи:

  1. Обеспечение безопасности: контроль объектов по периметру, информирование владельцев помещений и охранных компаний о проникновении посторонних, появление задымления, утечек газа и жидкостей.
  2. Экономия электричества: дистанционное управление тепловой аппаратурой путем изменения их параметров.
  3. Телеметрия: контроль характеристик окружающей среды, к примеру, давления, влажности и т. д.
  4. Телеуправление: управление положением / состоянием разной аппаратуры с помощью программы на смартфоне.

Одна из популярных моделей производителя — GSM розетка Телеметрика Т40. Внешне она имеет вид обычного переходника с гнездом для подключения одного устройства. В комплектацию входит сама розетка, температурный датчик и инструкция.

Технические параметры:

  • сети GSM — 900/1800 МГц;
  • управление розетками в количестве до четырех единиц;
  • контроль с помощью смартфона;
  • информирование о появлении / отключении 220 В;
  • автоматический режим работы с учетом температуры;
  • включение / отключение по расписанию / таймеру;
  • номинальный ток до 16 А;
  • информирование при изменении температуры выше / ниже запланированного параметра;
  • диапазон температурных измерений от -10 до +50 градусов Цельсия;
  • размер — 6х12,5х7,5 см;
  • вес — 180 г.

Управление доступно с помощью программы, поэтому доступ к розетке и прямая видимость не обязательны. Кроме того, не нужно отдельных приемников данных, ведь сведения поступают и уходят в текстовой форме с мобильного устройства.

Настройка выполняется с помощью программы Телеметрика, доступной на Google Play и App Store.

При наличии под рукой простого смартфона можно использовать специальные коды для настройки. После входа в приложение необходимо ввести телефоны людей, которым будет доступен дистанционный контроль. Главный номер принадлежит администратору, а другие — обычным пользователям.

Для работы устройства необходимо вставить SIM-карту в специальный разъем. В дальнейшем GSM розетка может реагировать на звонки или SMS-сообщения. Для реализации последнего метода необходимо установить соответствующие настройки.

Дополнительные опции:

  1. Контроль входного питания. Позволяет контролировать наличие электричества. Это важный момент для приборов охлаждения и нагрева, сигнализации, пожарной охраны и других систем.
  2. Изменение режима работы по таймеру / расписанию. Опция пригодится для запуска регулярных процессов. Примеры: включение бойлера / котла, запуск полива, активация будильника и т. д.
  3. Работа по температуре. Датчик в устройстве контролирует этот показатель и реагирует с учетом установленных настроек. Чаще всего владелец информируется об отклонении от режима.

В целом, розетка Телеметрика Т40 выделяется многофункциональностью, небольшими габаритами, способностью нести большую нагрузку и удобством программы управления. При этом производитель гарантирует поддержку и помощь при возникновении трудностей. Единственным минусом остается высокая цена.

Что такое беспроводный звонок, устройство, принцип работы, как выбрать для дома, дачи, квартиры

Сенсорный диммер с пружинкой

Для начала
обратим внимание на сенсорные модели. Как уже говорилось выше, шириной они со
светодиодную ленту, а длиной не более спичечного коробка

На своей плате имеют пружинку, при нажатии на которую, происходит включение и отключение освещения. Рассчитаны они на низкое напряжение 12-24 вольта.

Подключать их напрямую в сеть 220в нельзя!

То есть, устанавливаются они после блока питания светодиодной ленты.

Как правило, в самом ее начале.

Такие модели играют роль не просто выключателей, но и способны регулировать яркость Led освещения. Фактически, выступая в качестве полноценных диммеров.

Со всеми их плюсами и недостатками.

Для диммирования вам нужно просто подольше подержать нажатой пружинку.

Главный недостаток всех подобных устройств – малая мощность.

Обычно к ним можно подключить нагрузку от 20 до 48Вт, не более. А это всего около 2-х метров достаточно яркой светодиодной ленты.

Для увеличения мощности, например до 100Вт, потребуется напряжение 24 вольта. При этом сама лента + блок питания у вас должны быть аналогичными.

Покупать ли фазный переключатель

Перед приобретением следует определиться, для чего нужен АПФ конкретно в вашей ситуации. В большинстве случаев этот дорогой прибор можно заменить дешевым пакетным выключателем на 2 положения.

Если вы являетесь жильцом обычного многоквартирного дома, то АПФ послужит пустой тратой денег. Вряд ли в квартире найдутся электроприборы, которые при отключении питания создадут катастрофические убытки. Плюс не совсем понятно, как на подобные переделки электрощита отреагирует электроснабжающая организация. Ведь переключатель придется ставить до счетчика электроэнергии.

Иногда люди приобретают переключатели фаз, чтобы получить стабильное электроснабжение на даче или в частном доме. К одному входу АПФ подключается штатная сеть электроснабжения, а к другому генератор.

Автоматический переключатель фаз позволяет организовать бесперебойное электроснабжение потребителей на 220 В. При этом сам прибор в идеале требует полноценное питание от сети 380 В. Возможен режим работы и от 2 питающих проводов.

В зависимости от задачи подбирается ручной или автоматический переключатель. При настройке автоматической модификации придется учесть верхний и нижний пределы срабатывания прибора, а также его временные характеристики.

Принципы домашнего энеросбережения

До 90-х наибольшим числом бытовой техники оснащались городские квартиры. Для загородных домов у местных энергосетей попросту не хватало мощностей – даже холодильник работал с перебоями.

Да и доступной бытовой электротехники в те годы было немного – телевизор, холодильник, стиральная машина, пылесос, стереомагнитола и радиоприемник.

Наконец, стоимость электрического киловатта в то время была низка – оставленные включенными лампа в комнате или приемник радио лишь незначительно повышали сумму оплаты электроэнергии.

Использование ключ-карты для активации и прекращения электроснабжения домовых точек питания дисциплинируетдомочадцев, способствуя наилучшему снижению энергозатрат. Оставленные включенными приборы в пустом доме – бесцельный расход средств

Ритм современной жизни этого не позволяет, постоянно нет времени. Но желания платить за лишние киловатты, впустую потребленные «забытыми» гаджетами – его тоже нет.

ЧИТАТЬ ДАЛЕЕ: Утепление крыши внутри и снаружи своими руками

Добиться экономии домашней электроэнергии позволяют карточные выключатели. Установив картоприемник подле входной двери остается лишь вынимать карту из него каждый раз, когда в доме больше никого не остается – все лишние энерголинии будут обесточены.

Разумеется, карточное электроустановочное изделие не способно решать, какие именно внутренние энергосети дома обесточивать. Однако его необходимо правильно интегрировать в сети домового электроснабжения.

Выключить весь свет одной кнопкой

У многих функция «отключение всего света одной кнопкой» плотно ассоциируется с умным домом, так как это самый понятный его элемент. Самый простой сценарий — это выключить весь свет сразу при уходе из дома. Для того, чтобы сделать себе такую возможность, система Умный Дом совершенно не нужна, всё можно сделать гораздо проще.

Для этого нужно в электрощиток поставить контактор, который по внешнему сигналу будет отключать свет квартиры или дома. При желании можно поставить контактор ещё и на отключаемые розетки (вот отдельная статья на эту тему).

Контактор, он же пускатель — элемент, который ставится на DIN рейку и позволяет по управляющему сигналу включать и выключать мощную нагрузку. Вот, например, контактор ABB EN20-20N-06.

Стоит порядка 2.5 тысяч рублей, управляет током до 20 ампер, чего, как правило, достаточно для света небольшой квартиры. Удобный плюс — наличие на нём переключателя для того, чтобы вручную его включить или выключить.

Вот вариант ABB EN25-40N-06 для трёхфазной сети, такой же контактор с четырьмя полюсами коммутации:

Максимальная мощность коммутации каждой из 4-х групп контактов 25 ампер. Такого контактора вполне достаточно в большинстве случаев, чтобы полностью отрубить весь свет квартиры или загородного дома с трёхфазным питанием.

На верхние контакты подаётся ввод питания, с нижних оно идёт на освещение

Можно наоборот, не важно. На контакты А1 и А2 надо подать управляющее напряжение

У контакторов ABB есть модели с управляющим напряжением 24, 48, 110, 230 и 400 вольт постоянного или переменного тока.

У всех других производителей вы тоже без труда найдёте аналогичные контакторы. Лучше искать с переключателем на корпусе: дороже, но удобнее.

При работе с промышленным контроллером, который обычно напряжение на выходах 24 вольта, лучше использовать контактор с управляющим напряжением 24 вольта. Если контроллера и какой-либо автоматики нет, то удобнее использовать питание 230В.

Кстати, большинство контакторов нормально-открыты, то есть, при отсутствии управляющего напряжения цепь разомкнута. Есть контакторы с нормально-замкнутыми контактами, на них надо подать напряжение, чтобы они разомкнулись, но они попадаются реже.

Ещё один вариант — импульсные реле, на которые надо подавать не управляющее напряжение, а короткий импульс (ABB E290). Можно использовать моностабильные клавишивы ключателя. Один раз нажали — включилось, ещё раз нажали — выключилось. Это даст нам возможность управления импульсными реле с нескольких мест.

Рубильник вместо мастер-кнопки

Самое элементарное разделение нагрузок организовывается при помощи дополнительного рубильника в эл.щите. Нет, не такого

Его еще называют выключателем нагрузки.

Схема здесь простейшая, даже отдельного одноклавишника не требуется:

Ошибка №1
Важно, чтобы рубильник при этом был номиналом выше или равен току вводного автомата.

Так как у него нет своей защиты и при превышении нагрузки он попросту сгорит.

Перед отъездом в отпуск вы открываете щитовую, отключаете этот рубильник, не трогая вводной автомат, и спокойно покидаете дом.

При всей своей простоте данная схема имеет один существенный недостаток. Далеко не у всех щитовая расположена прямо возле входной двери.

В частных домах она вообще может быть запрятана в подвале. Представьте себе, выключили вы рубильник и все освещение, а после этого давай выбираться в потемках на улицу.

И так каждый раз при покидании жилища. Тот еще экстрим и удобства.

Как лучше ставить стандартный выключатель и рубильник и почему

Во избежание путаниц и хаоса профессиональные электрики всегда устанавливают электровыключатели стандартной конструкции клавишей вверх, по аналогии с рубильниками. Поскольку вторые всегда при поднятии рукояти вверх замыкают цепь, а при ее опускании – размыкают.

Если будет наоборот, то в ситуации, когда необходимо срочно отключить рубящий аппарат, возникнут сложности. Ведь дернуть рукоять вниз значительно легче и быстрее, нежели поднимать ее вверх.

К тому же такая установка рубильников позволяет избежать самопроизвольного замыкания электрической цепи за счет воздействия посторонних предметов и силы притяжения. Поэтому монтаж электровыключателя таким образом, что его клавиша смотрела «вниз», когда лампочка отключена, будет технически правильным.

Функции перекрёстного выключателя

Коммутационный аппарат, предназначенный для отключения и включения света и называемый перекрёстным, стал популярным из-за создания комфортных условий потребления искусственного света. Но главная причина стремления большинства людей установить в доме или квартире перекрёстный выключатель — это возможно сэкономить финансы, затрачиваемые на электроэнергию.

В подобных местах без перекрёстных выключателей не обойтись

Чаще всего обсуждаемый коммутационный аппарат монтируют в местах общего пользования в жилых домах в 5–9 этажей. Необходимость в этом возникает из-за обустройства в таких зданиях длинных коридоров с большим количеством дверей и отсутствия лифтов. В подобных местах перекрёстные выключатели устанавливают на выходах из квартир и при входе в общий коридор. Например, владелец какой-либо квартиры, выйдя из неё, может посредством перекрёстного выключателя сразу подать свет в подъезд, а придя туда, выключить его.

При такой системе подачи света функцию перекрёстных выключателей выполняют все коммутационные аппараты, находящиеся между первой и последней кнопкой подведения тока к осветительному прибору. Выключателей, позволяющих подавать свет из разных точек дома, может быть установлено более двух.

Области применения и плюсы мастер выключателей

Монтаж мастер кнопки актуален практически везде:

  • В квартирах, частных домах – позволяет быть уверенным, что все бытовые электроприборы и ветки освещения отключены;
  • В офисах, магазинах, других коммерческих объектах – облегчает задачи завхоза, обеспечивает гарантированную экономию электроэнергии;
  • На промышленных, производственных предприятиях – экономит время сотрудников, отвечающих за закрытие цехов.

Мастер кнопка отвечает именно за те силовые линии, которые коммутируются контактором. Никто не хочет увидеть размороженным холодильник, вернувшись с работы домой. А если отключить общий автомат в щитке, то он выключит все электрические цепи на объекте. Мастер выключатель работает иначе – он отключает только подключенные к нему ветви питания. А такие важные приборы, как холодильник, электрические полы, которые должны прогреться к приходу владельца дома, или сигнализация, будут работать в обычном режиме.

В первую очередь это повышает уровень безопасности. Во-вторых, обеспечивает рациональное использование энергоресурсов. В-третьих, позволяет работникам коммерческих объектов концентрироваться на решении прямых обязанностей, а не на проверке всех помещений перед уходом. Еще один плюс – одним нажатием кнопки все подключенные к сети приборы вновь заработают – не нужно включать свет в каждом помещении по отдельности.
