Кессон для скважины: что это такое, виды, назначение, сравнительный обзор конструкций и правила установки

Как сделать своими руками?

Необходимо учесть большое количество нюансов и провести ряд подготовительных работ.

Выбор места. Колодец для скважины изготавливается там же, где она пробурена. Поэтому здесь особого выбора нет

Важно учесть и выход трубы. Необязательно, чтобы он был по центру

Если КДС прямоугольный, то выход может быть сбоку.
Глубина. Кессон, изготавливаемый для колодца, нужно размещать с учетом отрицательных температур. В противном случае его эффективность будет сведена к нулю. Этот уровень отличается в разных регионах России.
Траншея под электрокабель и водопровод. Обязательно выкапывается ров, по которому прокладываются инженерные системы. Кабель можно уложить в одну траншею с водопроводом. Но его следует поместить в защитный кожух. Глубина этой траншеи также должна быть достаточной в холода.
В самой яме выкапывается приямок. Он будет находиться вокруг обсадной трубы.
Немаловажным этапом является процесс изолирования стен. Гидроизоляция конструкции снаружи считается наиболее эффективной. Преимущественно используется жидкий битум, так как можно достичь бесшовного покрытия.
Что касается утепления, то его можно выполнить изнутри, если это позволяют обстоятельства. Можно и снаружи. В последнем случае утеплитель нужно защитить от давления грунта. Например, при использовании минеральной ваты почва будет оказывать давление на минвату, что приведет к снижению ее эффективности.

Какой же предпочесть?

Какой кессон выбрать – пластиковый или металлический, бетонный или кирпичный? Исходя из описанных преимуществ и недостатков, а также стоимости работ по сборке, устройство кессона для скважины из пластика выглядит самым предпочтительным вариантом.

Относительно невысокая стоимость, надежность и функциональность, а также простота монтажа выводят пластиковый кессон для скважины в безоговорочные лидеры.

Кессон лучше предпочесть круглый. Из-за того, что стенки кессона для канализации или скважины испытывают постоянное давление, кессон квадратный должен иметь большую толщину стенок – неудобно то, что это существенно увеличивает стоимость. К тому же, кессон-бак цилиндрической формы можно просто прикатить к месту установки.

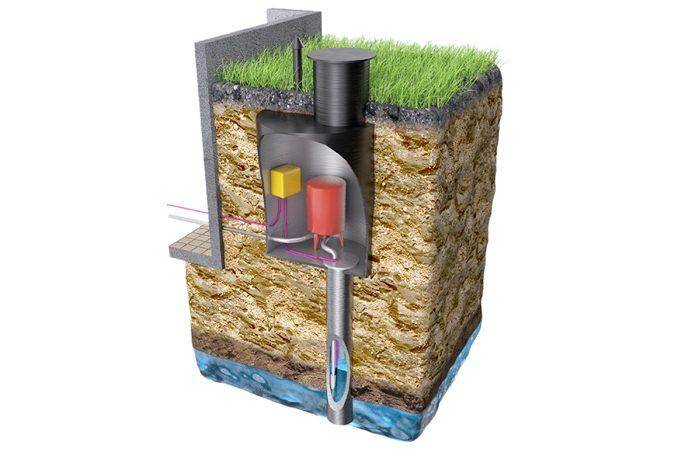

Назначение и устройство

Прежде чем перейти к описанию и определению задач устройства, необходимо выяснить, что такое кессон для скважины – это герметичная, изготовленная из пластика, металла, бетона или железобетона камера, на дне которой расположено устье. Для прохода к скважине и находящемуся внутри оборудованию, обязательно предусматривается наличие лаза, защищенного утепленным люком.

Внутри камеры монтируется такое оборудование:

  • насос и автоматика к нему;
  • арматура запорная;
  • бак расширительный;
  • фильтры;
  • манометры.

Кессон на скважину является не только лучшим местом для монтажа насосного оборудования, но и позволяет решить следующие важнейшие задачи:

  • ограничение доступа;
  • защита от проникания грунтовых вод;
  • предотвращение замерзания находящейся в насосе воды;
  • недопущение попадания в водозабор мусора насекомых и грызунов.

Пошаговое изготовление

В каждом случае есть свои моменты, на которые важно обратить внимание

Железобетонный КДС

Заливка стенок из бетона:

  • Сперва выкапывается котлован.
  • В качестве дна заливается бетонное основание.
  • Делается насыпь из песка и щебня, которая тщательно трамбуется, а потом заливается бетонной стяжкой.
  • Когда основание высохло, происходит сборка опалубки стен.
  • Обязательно изготавливается арматурная сетка, которая придаст строению необходимой жесткости.
  • Когда все эти работы проведены, осуществляется заливка бетоном.
  • В процессе заливки следует пронизывать бетон, чтобы полностью исключить образование пустот. Заливка должна быть сделана за один приход.
  • Когда все застыло, остается сделать крышку. Следует сколотить каркас из деревянных щитов, также уложить металлическую сетку, а потом за один подход залить бетоном.
  • Также необходимо демонтировать опалубку и выполнить гидро- и теплоизоляционные работы.
  • В крышке обязательно делается вход в подвал и вентиляционные отверстия.
  • Сооружение дополняется стационарной или съемной лестницей.

Из бетонных колец

Он монтируется быстрее. Работа имеет такую очередность:

  • Выкапывается котлован по диаметру больше, чем кольца, на 300 мм.
  • Дно должно быть выкопано строго по уровню.
  • На дно засыпается подушка из песка и щебня, все трамбуется.
  • Если есть донный элемент, то его следует уложить на дно посредством крана. Если нет, то дно заливается бетоном. Не забудьте про отверстие в нижней плите для выхода трубы скважины.
  • Когда дно готово, происходит установка колец. Между собой они соединяются цементным раствором.
  • После установки необходимого количества колец снаружи они обрабатываются гидроизоляционной мастикой. Особенно тщательно стыки соединений.
  • Для прокладки коммуникаций в кольцах проделываются отверстия. Проложив трубопровод и электрический кабель, дыры следует обработать герметичным материалом.
  • Сверху конструкции устанавливается крышка и люк.
  • Кессон из колец готов к эксплуатации.

Кирпичный КДС

Строение из кирпича требует наибольшего времени для возведения. Работы идут в такой последовательности:

  • Выкапывается котлован, по размеру больше, чем по проекту.
  • На дно засыпается цементно-песчаная подушка и все заливается бетоном.
  • Когда стяжка высохла, можно приступать к кладке кирпича.
  • Обязательно используется уровень, им проверяется горизонталь и вертикаль.
  • Заранее определитесь, будет кладка в один кирпич или в два.
  • Высоту в 2 м можно выложить из кирпича за один раз. Скорость кладки напрямую зависит от квалификации, если она низкая, то процесс может занять несколько дней.
  • Выложив стены, необходимо дождаться полного высыхания раствора.
  • После этого изготавливается опалубка для заливки бетоном крышки конструкции. В нее обязательно помещается каркас из арматуры.
  • В заключение стенки сооружения гидроизолируются, утепляются и закапываются снаружи.
  • Устанавливаться люк и лестница.

Металлический КДС

Если вы купили готовый, то принцип установки такой же, как и в случае монтажа пластиковой конструкции и из бетонных колец. Если сварочные работы будут проводиться самостоятельно, то план действий такой:

  • Рисуется чертеж кессона для скважины, изготавливаемого из металла.
  • На поверхности сваривается каркас.
  • Прежде чем его опускать в подготовленное место, следует обработать антикоррозийным составом. Также производится утепление.
  • Сам котлован должен быть по размеру больше сваренного металлического кессона.
  • Особенность этого типа конструкции в том, что не нужно проводить бетонные работы. Разве что вы решите изготовить бетонную подушку, чтобы установить емкость на прочное, твердое и ровное основание.
  • В крышке формируется проем для люка, и сразу приваривается стационарная лестница.

Пластиковый КДС

Процесс установки кессона, сделанного из пластика, можно считать наиболее простым и быстрым. Все работы проводятся в следующем порядке:

  • Выкапывается котлован.
  • Дно формируется из цементно-песчаной подушки.
  • После этого емкость опускается на дно.
  • Если есть риск его выпучивания, то при помощи специальных креплений бак фиксируется к забетонированному основанию.
  • В завершение работ снаружи засыпается грунт.

Как выбрать кессон для скважины

Одним из первых пунктов, на что обращают внимание дачники — толщина металла стенки кессона. Считается, что 3 мм это плохо, и она быстро проржавеет, а 4 мм стенка это лучший выбор потому, что толстая и дольше будет сохранять свои свойства. Это все миф! Ниже мы развеем популярные заблуждения и расскажем, как выбрать кессон для скважины

Это все миф! Ниже мы развеем популярные заблуждения и расскажем, как выбрать кессон для скважины.

Вот то, что определяет правильный кессон:

Главное качественная гидроизоляция. Обычная окраска долго не продержится, а дальше коррозия съест любой толщины металл. К тому же, очень часто, при ручном монтаже кессона, краска повреждается. Поэтому, если денег не много, тогда вместо кессона с толщиной металла 4 мм и гидроизоляцией в виде окраски, покупайте кессон с 3 мм стенкой и делайте хорошую гидроизоляцию на основе битума. Гидроизоляция важней толщины металла! Гидроизоляция металлического кессона изнутри не требуется, достаточно покрасить любой краской и все будет нормально.
Второй, но не менее важный пункт — ввод трубы в кессон. Для этого используется специальная гильза под вашу обсадную трубу. Металлические кессоны с ровным дном не годятся, о них написано здесь.
Третий пункт. Какой кессон лучше круглый или квадратный? Круглый менее удобный потому, как его площадь меньше и установив всю (тоже круглый), в нем места совсем не останется. Обслуживать скважину будет совершенно неудобно. Существуют байки от продавцов, о повышенной жесткости круглого кессона, что его не раздавит и прочее

Не стоит обращаться на это внимание, ничего нигде не раздавит, там просто нет таких напряжений.
Кессон лучше выбрать с горловиной. Он удобней в использовании и его лучше получается защищать от холода.
И последний важный пункт: вывод водоподающей трубы из кессона в дом

Обычно в стенку кессона врезана небольшая труба с двухсторонней резьбой, к внутренней резьбе подходит водоподающая труба от скважины, а от наружной резьбы труба отходит на дом. Это позволяет пройти стенку кессона, но наружная резьба будет закопана под землю и в случае протечки придется все раскапывать и ремонтировать. Это случается достаточно регулярно. Хорошим вариантом будет вварить в стенку кессона гильзу и через нее провести водоподающую трубу, это уберет все соединения внутрь кессона и повысит надежность конструкции. К сожалению, так мало кто умеет делать.

Срок службы таких кессонов запросто превысит срок эксплуатации скважины.

Кессон – что это такое

Чтобы система водозабора в частном доме работала бесперебойно, необходимо знать несколько особенностей устройства скважины. При отрицательной температуре вода замерзает. Для водоносных линз, которые располагаются гораздо ниже точки промерзания грунта, это не страшно. А вот насосное оборудование выйдет из строя при минусовых отметках. Вода в системе замерзнет, что вызовет разрыв трубной системы.

Установка пластикового кессона полностью защитит оборудование. Он представляет собой термоемкость, на которую установлена крышка. Камера фиксируется на осадной трубе на глубине от 1 до 2 метров, надежно защищая оборудование даже при больших заморозках. Можно установить дополнительно патрубок, к которому в летний период подсоединяют поливочный шланг.

Кессоны выпускают не только для защиты оборудования. Новая разработка производителей – пластиковый кессон для погреба, который можно установить в любом месте приусадебного участка.

Все о монтаже и подключении

Монтажные работы для колодцев почти не отличаются, но перед установкой нужно ознакомиться с правилами и рекомендациями. Котлован должен быть больше на 40 см. Обсадную трубу нужно обрезать и учесть высоту пола камеры. Дно дополнительно засыпают при помощи песчаной подушки. Оптимальная толщина — 25 см.

Монтаж кессона из бетонных колец

Кольца из бетона не нужно сильно углублять в землю. Они соединяются при помощи стальных пластин, которые не дают грунту сдвигать конструкцию. Швы заделывают чистым раствором из цемента, в который не добавляют песок и другие примеси.

Бетон имеет свойство пропускать воду, но в небольшом количестве

Стенки конструкции важно защитить при помощи гидроизоляционного материала. Разрешается использовать полимерную пленку или рубероид. Для приклеивания материала используют битумную мастику

Для приклеивания материала используют битумную мастику.

Монтаж металлического кессона

Чтобы установить металлическую конструкцию, потребуется литая плита, которая будет служить в качестве прочного и крепкого основания. Ее обязательно крепят при помощи анкеров. Перед началом монтажа наружные стенки оклеивают гидроизоляционным материалом. Внутри поверхность тщательно грунтуется.

Обсадную трубу скважины пропускают в гильзу, которая герметично приваривается. Водяная магистраль выводится при помощи фитингов. Подключать можно несколько отводов для полива огорода, наполнения бассейна, организации общего водоснабжения.

Последовательность установки и схема действий:

  1. Нужно вырыть котлован для колодца.
  2. Подготовка основания. Это может быть подушка из песка или бетонная плита.
  3. Выполнение отверстия для проведения коммуникаций.
  4. Сверху нужно проложить швеллеры, поставить кольца и выставить их.
  5. Нужно вырыть дополнительные траншеи для прокладки труб. Они нужны для подключения оборудования и полива.
  6. Наклеивание утеплителя, гидроизоляционного слоя.
  7. Закрытие верхней поверхности.

Эта последовательность может изменяться в зависимости от разных условий. Рыть траншею нужно только после установки кессона, чтобы не допустить ошибок в расчетах.

Монтаж пластикового кессона

Все подключения должны быть полностью герметичными. Для этих целей используются не сварочные работы, а специальный клей. Труба пропускается через муфту, которая закрывается при помощи герметичной крышки. Гидроизоляционный слой не требуется

Важно защитить конструкцию от сдавливания стенок грунтом. Пустоты заполняются при помощи бетонной смеси. Не нужно использовать цемент высокой марки

Для приготовления бетонного раствора применяется пропорция 5:1 (наполнитель и цемент). Песок можно смешивать с мелким щебнем

Не нужно использовать цемент высокой марки. Для приготовления бетонного раствора применяется пропорция 5:1 (наполнитель и цемент). Песок можно смешивать с мелким щебнем.

Из чего изготавливаются пластиковые кессоны

Пластик – долговечный и устойчивый к химическому воздействию материал. Он не подвержен гниению и ржавчине, не прорастает грибком и бактериями. Именно эти преимущества материала так ценятся в емкостях для воды. Еще один плюс использования пластика в том, что из него можно отливать цельные формы, без сварных швов.

Герметичность таких конструкций намного лучше, чем всех других материалов

Кессоны из сложных полимерных материалов прослужат не менее полувека и могут использоваться в почве с любым составом. Пластиковые резервуары можно без опасений устанавливать вблизи инженерных сетей.

Резервуары изготавливаются из «пищевого» полиэтилена высокого давления. Этот полимер не выделяет токсичные вещества, не реагирует на агрессивное воздействие сточных и грунтовых вод. Кроме этого, в продаже можно встретить резервуары из ПВХ, они обычно изготавливаются из листовой основы и имеют сварные швы. Бывают конструкции из стекловолокна и пропилена. Они обработаны эпоксидным составом и не уступают полиэтилену в прочности и долговечности.

Монтажные работы

Нюансы монтажа насоса в скважину.

Заменяющий кессон скважинный адаптер – это быстроразъемное байонетное соединение. Его стационарная часть фиксируется в отверстии на стенке обсадной трубы. Этот элемент представляет собой патрубок с резьбой и фланцем фигурной формы. Фигурный фланец имеет посадочное гнездо с пазами и отполированной плоскостью. Резьбовой патрубок вставляется в отверстие обсадной трубы изнутри. Плоскость адаптера, прилегающая к стенке трубы, имеет повторяющую ее цилиндрическую поверхность. Снаружи на резьбовую часть надевается ответная шайба, также выполненная с цилиндрической поверхностью. Компенсация разности диаметров и уплотнение соединения достигается установкой по обе стороны стенки трубы толстых резиновых прокладок. Внутренняя надевается до опускания адаптера внутрь скважины. Внешняя – при фиксации.

Подвижная часть адаптера – это отвод, один из выводов которого снабжен фланцем, являющимся ответной частью байонетного соединения, а другой имеет внутреннюю резьбу для подсоединения муфты подающей трубы скважинного насоса. Резьбовой вывод в установленном состоянии смотрит вниз. При этом вверху оказывается глухая монтажная бобышка, с помощью которой выполняется дистанционная установка элемента в посадочное гнездо стационарной части адаптера. Привалочная плоскость фланца подвижного элемента имеет проточку с уплотнительным кольцом для герметизации байонетного соединения. Кольцо лучше зафиксировать в пазу клеем для уплотнений, чтобы оно не потерялось при манипуляциях.

Инструкция по установке скважинного адаптера.

Отверстие для установки скважинного адаптера выполняется дрелью с установленной коронкой. Края отверстия зачищаются шарошкой. На конце припасенного отрезка трубы длиной 2,5-3 м метчиком нарезается наружная резьба по диаметру резьбы в бобышке адаптера. Обе части адаптера соединяются, и через верхний открытый торец обсадной трубы узел опускается внутрь, а его резьбовой вывод продевается в отверстие. Внутреннее уплотняющее кольцо должно быть одето. На просунутый в отверстие резьбовой конец надевается наружное уплотняющее кольцо, шайба с цилиндрической поверхностью, стационарная часть адаптера фиксируется к трубе затягиванием гайки по наружной резьбе. На резьбовом выходе имеется и внутренняя резьба, к которой присоединяется обжимная муфта горизонтального участка трубопровода. Все резьбовые соединения должны паковаться лентой ФУМ или другими уплотняющими материалами.

После установки стационарной части подвижная вынимается на поверхность. К ее нижнему концевику закрепляется обжимная муфта и напорный трубопровод необходимой длины. На другой конец трубы через вторую муфту присоединяется погружной насос с установленным обратным клапаном.

К насосу привязывается страховочный трос из нержавеющей стали и подключается питающий кабель. Узел от развязывания фиксируется хомутом. Насос с трубой, тросом, кабелем и подвижной частью адаптера опускается в скважину. Установленная в бобышку вспомогательная трубка позволяет дистанционно соединить две части адаптера. Чтобы предотвратить прикипание частей адаптера и увеличить долговечность уплотнительного кольца, контактную поверхность подвижной части нужно обработать силиконовой смазкой.

Вспомогательную трубу лучше не выкручивать, а оставить в бобышке. Это облегчит последующее обслуживание адаптера, а также обслуживание или замену насоса.

Верхушка обсадной трубы и вспомогательная монтажная трубка обрезается болгаркой на необходимую высоту, которая при необходимости скрыть размещение скважины может быть ниже уровня грунта. Маскировка оголовка может предотвратить кражу насоса.

На обрезанный и зачищенный конец трубы надевается герметичная крышка скважины. Кабель и трос выводятся через гермовводы. Кабель в гофре опускается в траншею и подвязывается скотчем к горизонтальному трубопроводу.

Что собой представляет кессон


Кессон – герметичная крупногабаритная камера с утепленной крышкой. Внутри располагается оборудование для водоснабжения. Устанавливать емкость для скважины не обязательно, если источник воды находится вблизи отапливаемого помещения.

Функции

Чтобы вода не замерзала, место выхода водозаборной трубы размещают ниже уровня промерзания почвы. Для этого над скважиной роют котлован, размеров которого хватит, чтобы разместить в нём кессон.

Кессон представляет собой вспомогательное помещение. Его назначение – поддерживать нормальную температуру устья и защищать его от подпочвенных вод и атмосферных осадков. Применение конструкции удобно тем, что при оптимальных габаритах можно размещать в ней дополнительные устройства, например, насос, запорную арматуру, фильтры и пр.

У вас стоит кессон?

Да
27.27%

Нет
43.94%

Планирую поставить
28.79%

Проголосовало: 66

Конструкция


Кессон для скважины рассчитан на обеспечение плюсовой температуры, поэтому его емкость изготавливается с соблюдением всех правил герметичности. Так как оголовок для доступа к насосу выводится на поверхность, устройство обязательно имеет теплоизолированную откидную или съемную крышку.

Если спускная дверь двойная, одну крышку обустраивают на уровне земли, а вторую – на 20-30 см выше. Агрегат оборудуют вентиляцией, выходными проемами для горловины скважины, а также вводом питающего шнура и водопровода. Около крышки монтируют выход с краном шарового типа. Благодаря этому можно выполнять отбор жидкости для полива и хозяйственных потребностей в теплое время года.

Установка кессона должна выполняться с учетом размеров бака и имеющегося оборудования. В зависимости от данных параметров ввод обсадной трубы смещается от центра емкости, чтобы к водоснабжающей системе сохранить свободный доступ.

Как сделать своими руками?

Необходимо учесть большое количество нюансов и провести ряд подготовительных работ.

Выбор места. Колодец для скважины изготавливается там же, где она пробурена. Поэтому здесь особого выбора нет

Важно учесть и выход трубы. Необязательно, чтобы он был по центру

Если КДС прямоугольный, то выход может быть сбоку.
Глубина. Кессон, изготавливаемый для колодца, нужно размещать с учетом отрицательных температур. В противном случае его эффективность будет сведена к нулю. Этот уровень отличается в разных регионах России.
Траншея под электрокабель и водопровод. Обязательно выкапывается ров, по которому прокладываются инженерные системы. Кабель можно уложить в одну траншею с водопроводом. Но его следует поместить в защитный кожух. Глубина этой траншеи также должна быть достаточной в холода.
В самой яме выкапывается приямок. Он будет находиться вокруг обсадной трубы.
Немаловажным этапом является процесс изолирования стен. Гидроизоляция конструкции снаружи считается наиболее эффективной. Преимущественно используется жидкий битум, так как можно достичь бесшовного покрытия.
Что касается утепления, то его можно выполнить изнутри, если это позволяют обстоятельства. Можно и снаружи. В последнем случае утеплитель нужно защитить от давления грунта. Например, при использовании минеральной ваты почва будет оказывать давление на минвату, что приведет к снижению ее эффективности.

Изготовление кирпичного кессона

Пример самодельного кессона из кирпича

Чтобы установить кирпичный кессон, необходимо на опорной бетонной подушке или ленточном фундаменте выложить стены сооружения. При этом стоит придерживаться следующих рекомендаций:

  1. Для обеспечения хорошей гидроизоляции сооружения лучше использовать газобетон или силикатный кирпич.
  2. Укладку кирпича лучше вести не на обычный раствор, а на специальную гидрофобную смесь.
  3. После возведения стен с внешней стороны укладывается слой гидроизоляции. Она будет надёжно придавлена к стенам сооружения за счёт засыпки, которая выполняет функции утеплителя. Для этих целей используют цементно-песчаную смесь, замешанную в соотношении 5 к 1.
  4. Поверх стен устанавливается перекрытие с отверстием для люка. Если делается монолитное перекрытие, то особенности его изготовления можно прочитать ниже.

Монтаж пластиковых кессонов

Многие домовладельцы, делая выбор, какой кессон лучше для скважины, отдают предпочтение этому современному варианту. Процесс установки пластиковых изделий во многом похож на манипуляции с металлическими конструкциями.

Важный нюанс состоит в том, что кессон не нужно утеплять и гидроизолировать, но обязательно следует защитить от сдавливания грунтом. Для этого в промежуток между стенками котлована и камерой заливают бетонный раствор из 5 частей наполнителя и 1 части цемента. Наполнитель состоит из смеси щебня и песка. Получившаяся бетонная скорлупа обеспечивает конструкции прочность и делает ее устойчивой к выдавливанию.

Устройство бетонного кессонного сооружения

Бетонный кессон делается посредством изготовления опалубки и заливки бетонной смеси. Последовательность действий следующая:

  1. Сначала сооружается опалубка из досок, фанеры или ДСП. Для облегчения её снятия поверхность обрабатывается отработкой или другим маслянистым составом. Конфигурация сооружения и габариты подбираются в зависимости от размеров и количества оборудования. При этом по периметру камеры необходимо оставлять запас свободного пространства шириной 10-20 см для выполнения утепляющей засыпки.
  2. Для обеспечения жёсткости конструкции перед заливкой бетона в опалубку устанавливается арматура.
  3. Бетон заливается в опалубку за один заход. Это обеспечит хорошую адгезию, целостность и долговечность конструкции.
  4. В течение недели пока происходит застывание бетона, поверхность камеры необходимо смачивать и защищать от осадков и солнечных лучей, накрыв плёнкой. После этого опалубку можно снимать.
  5. Когда стенки сооружения наберут полную прочность (через 28 дней), можно заливать крышу.

Для выполнения монолитного железобетонного перекрытия с люком (крыши) делают следующее:

Пример железобетонного кессона из готовых колец

  1. Над стенами устанавливается нижняя опорная поверхность опалубки. При этом в ней стоит предусмотреть отверстия для люка-лаза и вентиляционной трубы. Их можно выполнить при помощи металлических отрезков труб высотой 20-25 см. Укладка опалубки производится на бруски, прикреплённые к внутренней стороне стен. При этом вниз необходимо сделать отступ на толщину опалубочных досок, это позволит залитой плите лежать непосредственно на стенах сооружения.
  2. По периметру опалубка выполняется при помощи досок высотой 20-25 см. Между собой доски скрепляются в углах и крепятся к наружной поверхности стен.
  3. Сверху на доски опалубки с нахлёстом на боковые стенки расстилается гидроизоляция. Она защитит от протекания раствора и обеспечит гладкость поверхности. Для защиты гидроизоляции от слипания с бетоном её поверхность смазывается маслом или отработкой.
  4. Когда опалубка готова выполняется армирование. Для этого используется два слоя арматурной сетки из прутка диаметром 5-8 мм с размером ячеек 10х10 или 15х15 см. Между двумя слоями арматуры должно быть расстояние 5-7 см. Для соблюдения этого разрыва используются арматурные стержни длиной 10-15 см.
  5. Заливку выполняют за один раз.
  6. Затем поверхность плиты накрывается плёнкой и смачивается три раза в день на протяжении недели. Всё это время монолитную плиту необходимо защищать от попадания солнечных лучей дождя и мусора.

Когда бетонные работы будут окончены, выполняется укладка гидроизоляционного материала по наружной поверхности стен и крыше. При укладке делается нахлёст соседних полос на 7-12 см. Затем производится засыпка просветов между стенками конструкции и почвой. Благодаря засыпке гидроизоляция прочно прижмётся к стенам камеры, поэтому дополнительное крепление не понадобится.

Виды кессонов и их технические характеристики

Кессонами принято называть специальные камеры, которые предназначаются для обустройства устья скважины ниже поверхности грунта. Их монтируют над водозаборными выработками с целью обеспечения удобного доступа и установки оборудования, предназначенного для снабжения водой частного домовладения.

Самостоятельная установка кессона на скважину – задача выполнимая, но при условии соблюдения конкретных требований и правил. По форме эти камеры бывают самыми разными: круглыми и прямоугольными, с расширением в нижней части и без него.

С учетом материала, из которого их выстраивают, различают следующие типы:

  • бетонные;
  • металлические;
  • пластиковые.

Кессон для скважины для чего он нужен и что это такое

В зависимости от габаритов заглубленного сооружения для размещения шурфа водовода, по которому осуществляться подъем воды с водоносного горизонта на поверхность, помимо устья там может размещаться все требуемое оснащение, в том числе:

  1. Погружной напорный или поверхностный вакуумный насосный агрегат.
  2. Система очистки и фильтрации, обратного осмоса.
  3. Расширительная емкость.
  4. Система управления и регулирования работы насоса и системы водоснабжения.
  5. Система трубопроводов и арматуры, в том числе с электрическим или пневматическим приводом.

Таким образом кессоны, оборудованные для скважин, могут заменить собой отдельное помещение в подвале жилого дома, а также предотвратить водоводы от замораживания при отрицательных температурах, превратив самую простую проходку на песок во всесезонное гидротехническое сооружение.

Как выбрать кессон для скважины

Одним из первых пунктов, на что обращают внимание дачники — толщина металла стенки кессона. Считается, что 3 мм это плохо, и она быстро проржавеет, а 4 мм стенка это лучший выбор потому, что толстая и дольше будет сохранять свои свойства. Это все миф! Ниже мы развеем популярные заблуждения и расскажем, как выбрать кессон для скважины

Это все миф! Ниже мы развеем популярные заблуждения и расскажем, как выбрать кессон для скважины.

Вот то, что определяет правильный кессон:

Главное качественная гидроизоляция. Обычная окраска долго не продержится, а дальше коррозия съест любой толщины металл. К тому же, очень часто, при ручном монтаже кессона, краска повреждается. Поэтому, если денег не много, тогда вместо кессона с толщиной металла 4 мм и гидроизоляцией в виде окраски, покупайте кессон с 3 мм стенкой и делайте хорошую гидроизоляцию на основе битума. Гидроизоляция важней толщины металла!
Гидроизоляция металлического кессона изнутри не требуется, достаточно покрасить любой краской и все будет нормально.
Второй, но не менее важный пункт — ввод трубы в кессон. Для этого используется специальная гильза под вашу обсадную трубу. Металлические кессоны с ровным дном не годятся, о них написано здесь.
Третий пункт. Какой кессон лучше круглый или квадратный? Круглый менее удобный потому, как его площадь меньше и установив всю (тоже круглый), в нем места совсем не останется. Обслуживать скважину будет совершенно неудобно.
Существуют байки от продавцов, о повышенной жесткости круглого кессона, что его не раздавит и прочее

Не стоит обращаться на это внимание, ничего нигде не раздавит, там просто нет таких напряжений.
Кессон лучше выбрать с горловиной. Он удобней в использовании и его лучше получается защищать от холода.
И последний важный пункт: вывод водоподающей трубы из кессона в дом

Обычно в стенку кессона врезана небольшая труба с двухсторонней резьбой, к внутренней резьбе подходит водоподающая труба от скважины, а от наружной резьбы труба отходит на дом. Это позволяет пройти стенку кессона, но наружная резьба будет закопана под землю и в случае протечки придется все раскапывать и ремонтировать. Это случается достаточно регулярно.
Хорошим вариантом будет вварить в стенку кессона гильзу и через нее провести водоподающую трубу, это уберет все соединения внутрь кессона и повысит надежность конструкции. К сожалению, так мало кто умеет делать.

Срок службы таких кессонов запросто превысит срок эксплуатации скважины.

Что такое кессон и зачем он нужен?

Главная функция скважного кессона – защита обсадной трубы, погружного насоса и идущего с ним оборудования от внешних воздействий. С одной стороны он защищает скважину от промерзания при сильных заморозках, а с другой не дает попасть в ее ствол грязи при паводках и сильных дождях

Внутри него нередко монтируются фильтры воды, датчики давления, автоматика управления, гидроаккумулятор и лестница для доступа к этим приборам.

Схема устройства

По устройству кессон для скважины представляет собой герметичную камеру-емкость прямоугольной либо цилиндрической формы. По строению это просто небольшой смотровой колодец. Он также находится полностью в земле, выступая над нею лишь своей горловиной. В боках этой конструкции предусматриваются отверстия для электрических кабелей и водопровода, а на дне – еще одно для обсадной трубы. Сверху все закрывает крышка.

Пример готового кессона

Самостоятельно сделать кессон можно из бетона, пластика либо железа. Монтаж его относительно прост, ленточный или свайный фундамент своими руками выполнить гораздо сложнее. Но немало поработать лопатой на участке у дома все же придется. Установка кессонной конструкции производится в грунт и так, чтобы ее дно находилось ниже уровня промерзания почвы.

Монтируем кессон на скважину своими силами

В отношении пластиковых кессонов для оборудования скважин и бетонных колец справедливо говорить об установке, а не изготовлении своими руками, кессона на скважину, которая будет заключаться в следующем:

  1. Обустраивается основание, которое может быть отсыпано щебнем или отсевом, так как пластиковый кессон для скважины имеет герметичное дно, а под кольцо можно выполнить адресную подливку по диаметру.
  2. Кессон под скважину из бетонных колец монтируется при помощи ГПМ путем их последовательной укладки друг на друга с промежуточной герметизацией при помощи гидроизолирующей строительной смеси.
  3. Пластиковый кессон на скважину можно установить вручную и выровнять по положению обсадной трубы, закрепив после этого от всплытия и смещения при помощи анкеров, что будет выполнимо только при наличии бетонной опорной плиты.
  4. Полости между наружной стенкой и грунтом засыпаются смесью, описанной выше.
  5. Для бетонных колец, сверху необходимо установить специальный оголовок с отверстием под металлический люк, выступающий над поверхностью грунта.

Монтаж металлического короба, ввиду его значительной массы также требует использования крана, при помощи которого производится опускание на бетонное основание. Обсадная труба должна быть пропущена в вырезанное отверстие, обрезана так, чтобы оголовок выступал на 5 – 10 см от уровня пола и приварена к нему сплошным швом по окружности. Полость между наружной поверхностью конструкции и откосами котлована должна быть засыпана песчано-цементной смесью, которая по мере засыпки уплотняется для лучшей теплоизоляции.

Если решать какой кессон, из перечисленных, для скважины лучше, то следует выбирать пластиковые кессоны для скважин, которые сочетают в себе помимо конструктивных достоинств:

  1. Низкую стоимость покупки кессона на скважину.
  2. Простоту устройства кессона и приямка под скважину.

Какой кессон лучше

Выбирая скважинный кессон, следует учитывать несколько основных факторов:

  • свойства грунта, в котором будет находиться конструкция;
  • глубину залегания грунтовых вод;
  • финансовые возможности.

Сложенные из бетонных колец или кирпичей камеры потребуют меньших трат, однако для обеспечения герметичности необходимо проведение дорогостоящих гидроизоляционных работ. Железные емкости надежны и устойчивы к движению грунта, но легко поддаются коррозии и без дополнительной обработки специальными составами достаточно быстро придут в негодность. Пластик отличается наиболее длительным сроком эксплуатации, камеры из него легко транспортируются, просты в установке и полностью герметичны. Это лучший вариант в тех случаях, когда грунт не подвержен сильному вспучиванию или движению.

Перед тем, как выбрать тот или иной вариант, необходимо установить условия эксплуатации конструкции и определить наиболее подходящий по функциональным характеристикам и стоимости материал.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
