Кладка печи своими руками: подробное руководство + порядовки со схемами и чертежами

Технология кладки кирпича

Предоставленная ниже схема печи отличается своей простотой и очень высокой доступностью повторения при высоком проценте успешного результата. Печь из кирпича своими руками имеет маленькие размеры и подойдет в качестве источника тепла для одной комнаты или небольшого садового домика. Площадь, отводимая под печь – всего 0,4 кв. м. На постройку идет очень малое количество кирпича, поэтому и вес она имеет очень небольшой.

Схема печи из кирпича для дачи

Кладка печи начинается с первого ряда. Для обеспечения идеально горизонтальной плоскости под кирпич можно насыпать тонкий слой речного мытого или горного песка. Песок сгладит разницу в толщине кирпичей, и заодно будет выполнять функцию дополнительного теплоизолятора.

Кладка печей своими руками

Основы выбора строительного материала

Толщина раствора между кирпичами должна быть 2-3 мм. Более толстый шов быстро выкрашивается. Для кладки нужно выбирать самые ровные кирпичи с одинаковыми размерами – так как неровности нельзя компенсировать раствором!

На втором ряду устанавливаем дверку поддувала. Для компенсации тепловых расширений ее оборачивают по периметру асбестовым шнуром. Крепление дверки осуществляется стальной проволокой, закрепленной в кладке. Чтобы проволока не мешала – в кирпиче болгаркой под нее вырезают канавки.

Третий ряд выкладывается уже из шамотного кирпича. Колосники на него ставятся уже после схватывания глины.

Кладка печей четвертого ряда укладывается на ребро. Если колосники не вписываются в свободное пространство – кирпич нужно подрезать по месту, обеспечив зазоры по 3 мм со всех сторон.

При кладке печи из кирпича важно знать!

Задний “вышибной” кирпич ставится без раствора. Он нужен для прочистки каналов.

На пятом ряду, аналогично поддувалочной, устанавливается топочная дверка. Пятый ряд выкладываются плашмя, и эти выступающие кирпичи играют роль наружного теплообменника.

Седьмой – девятый ряды выкладываются снова плашмя. Поверх девятого ряда укладывается чугунная варочная поверхность. Для прокладки между металлом и кирпичом также используют асбестовый или стекловолоконный шнур.

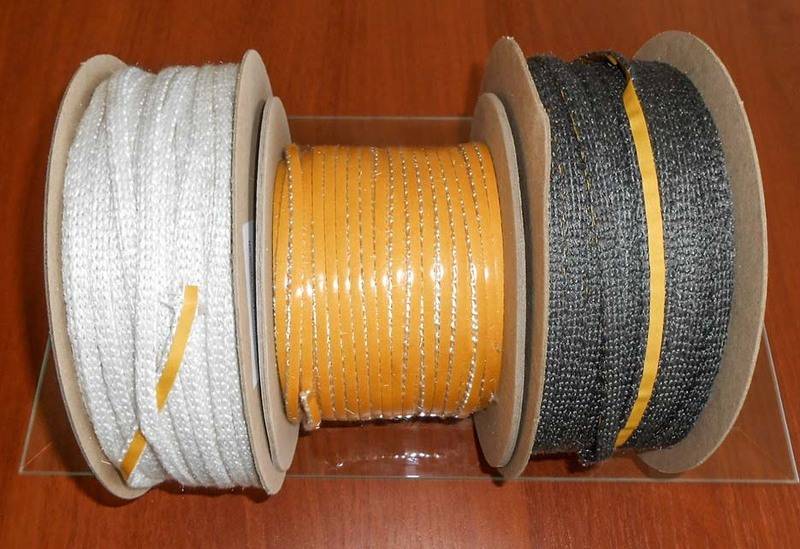

Стекловолоконный термостойкий шнур для уплотнения

Применение шнура для уплотнения кладки

Без уплотнительного шнура дым будет попадать в помещение, а глиняный раствор быстро выкрошится от тепловых расширений чугунной плиты.

Последние три ряда формируют место для установки легкого дымохода. На предпоследнем ряду устанавливается металлическая задвижка. Ее тоже следует отделить от камня асбестовым шнуром.

После полной просушки кладки вытаскивается “вышибной” кирпич и из канала удаляется строительный мусор. Чтобы песок из-под печки не высыпался – по ее периметру прибивают плинтус.

Облицовка металлической печи кирпичом

Металлические печи, в отличие от каменных, не такие тяжелые и достаточно просты в монтаже. Их недостатком является то, что они в процессе топки перекаляются и быстро отдают тепло в окружающее помещение. Также быстро они остывают.

Более того, по мнению ученых, идущее от них тепловое излучение влияет на человека не так благоприятно, как мягкое тепло, исходящее от кирпичных собратьев. Более того, на такой печке не полежать и белье не высушить.

В России популярна практика облицовки металлических печей кирпичной кладкой. Разумеется, свойства такого обогревательного сооружения будут не такие выдающиеся, как у полноценной каменной печки. Правда, и негативных эффектов в виде перегрева и излучения станет меньше.

Особенности строительства:

  • Для облицовки железных печей подойдет тот же кирпич и раствор, что и для строительства их «керамических» собратьев.
  • Строительство фундамента опционально, и зависит от габаритов и массы будущей печи. Если напольное перекрытие бетонное — на него укладывают 1-2 сплошных ряда кирпичей. Дают высохнуть.
  • Если вы хотите соорудить печь до потолка — необходимо рыть котлован и заливать фундамент.
  • Площадка под сооружение должна быть на 8-10 сантиметров по периметру больше бедующего строения.
  • По углам основания выставляют 4 бруска-маячка, они будут вашими метками во время кладки кирпича.
  • Кирпичный «чехол» вокруг железной печи должен быть на 10-12 сантиметров больше нее. Между ними должно быть свободное пространство.
  • После завершения обкладки, конструкция должна хорошо просохнуть без постороннего нагревания.

Разновидности печных конструкций

Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.

По своему назначению, печи делятся на следующие виды:

  • отопительные;
  • варочные;
  • многофункциональные;
  • комбинированные.
  1. Отопительная конструкция является, пожалуй, самой простой и распространенной. Как понятно из названия, функция такой печи направлена только лишь на отопление.

    В основном такую печь выбирают для дач, где есть электричество и для приготовления пищи используется плита. Либо владельцам дома хочется создать особый загородный уют с помощью печи-камина. Конструкция такой печи состоит из:

  • топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
  • зольника, где собирается пепел;
  • дымохода.

В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.

В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.

Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 60С. По этой схеме выкладываются знаменитые печи-голландки.

По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.

Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.

Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 60.

Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.

  1. Варочная печка. Такой вариант целесообразно выбрать для дачи, где хозяева бывают только в летний период. В этом случае обогрев дома не нужен, а если оснастить конструкцию дополнительно баком для воды, то она будет служить не только для приготовления еды, но и позволит создать комфортные условия для проживания.

    Часто такой вариант устанавливается в загородных коттеджах, где предусмотрено газовое и электрическое отопление, а вот в целях экономии ресурсов владельцы иногда пользуются кирпичной печью.

Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).

  1. Отопительно-варочная печь относится уже к многофункциональным конструкциям.

Это более сложный в реализации проект, так как он состоит из:

  • топочной камеры;
  • дымохода;
  • зольника;
  • варочной поверхности;
  • духового шкафа.

Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.

В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.

Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.

Печь с сушильной камерой

Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.

Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.

Процесс укладывания пошагово

После разработки схемы кладки отопительных печей из кирпича, закупки материала и инструмента, можно приступать к выкладыванию сооружения. Чаще всего применяют схему 3 на 3 или 3 на 4. Это минимизирует затраты материала и упрощает работу мастеру. Чтобы построить простую кирпичную печь, необходимо выполнять все этапы постепенно.

Закрепление фундамента

Схема кладки предполагает заливку фундамента. Его можно провести с помощью щебня, садового или любого другого кирпича. Фундамент необходимо полностью залить цементным раствором и тщательно выровнять слой. Затем, перекрытие стоит оставить до полного высыхания и только после этого продолжать монтажные работы.

Возведение зольника и тела

Если у мастера нет достаточного опыта укладывания на 3 кирпича, первый ряд лучше выложить без применения скрепляющего раствора. Выровнять его, а уже потом переложить смесью. Чтобы поверхность была идеально ровной, можно под основной материал подсыпать сухой песок. Для дополнительной опоры также выстраивают опалубку, снимать которую можно только после полного застывания фундамента. План предполагает установку дверцы на 2—3 рядах. Чтобы минимизировать щель между кирпичом и рамой, необходимо закрепить его асбестовым шнуром.

Конструкция топки

После установки дверцы, устанавливают еще 3 ряда кирпичей не на ребро, после этого еще пара рядов из ¼ элементов. Затем производят выкладку огнеупорным кирпичом и производят установку перекрытия в виде сетки. Рядом с решеткой ставят и закрепляют цементом и проволочным шнуром основную дверцу. Над затворкой ставят небольшую жестяную основу и выкладывают на нее 2 слоя материала. Затем на огнеупорный кирпич ставится каминная решетка. Фиксируется дверца.

Закрепление дымоотвода

Правильная печь должна заканчиваться дымоходом, изготовить который можно самостоятельно. Даже если сооружение помещается в кирпичный дом, дымоотвод должен быть сконструирован. В месте, где располагается элемент происходит разделение на колодцы, которые усиливают металлическими пластинами. После этого происходит укладка кирпичей, а над крышей топчи устанавливаются сажечистки. Колодцы разделяют кирпичами и возводится потолок печи. Пространство для выхода дыма оставляют полым. Затем устанавливают карниз и выкладывают дымоотводы. После выполнения основных монтажных работ можно заняться облицовкой.

Отопительная печь с нижним обогревом размером 2250×510 мм

Отопительная печь имеет размеры, мм: 2250x510x2480.

Расход материалов (без учета фундамента и дымовой трубы) следующий:

  • кирпич красный — 740 шт.,
  • кирпич огнеупорный — 40 шт.,
  • глина красная — 25 ведер,
  • глина огнеупорная — 1 ведро,
  • песок — 15 ведер,
  • дверка топочная — 250×210 мм,
  • дверка поддувальная — 250×140 мм,
  • задвижка дымовая — 130×250 мм,
  • решетка колосниковая — 380×252 мм,
  • дверки прочистные размером 130×140 мм — 7 шт.,
  • предтопочный лист — 500×700 мм.

Печь может сложить один печник в течение 30 ч, дополнительно для приготовления глинопесчаного раствора и подноски материалов потребуется около 8 ч.

Теплоотдача печи при одноразовой топке в сутки — 6 кВт (5100 ккал/ч), при двухразовой топке — около 7,1 кВт (6100 ккал/ч). Печь рассчитана для отопления помещения площадью до 60 м². Чертежи разрезов и порядовки приведены на рис. 8.

Рис. 8. Отопительная печь с нижним обогревом размером 2250×510 мм а — фасад; б — разрезы А—А, Б—Б, В—В; в — кладка 1 —6, 8 рядовРис. 8. Отопительная печь с нижним обогревом размером 2250×510 мм г — разрез Г—Г; д — кладка 7 — 18 рядовРис. 8. Отопительная печь с нижним обогревом размером 2250×510 мм е — кладка 19—36 рядов

При кладке пятого ряда необходимо строго придерживаться порядовки, так как этот ряд определяет основные размеры дымоходов нижней отопительной камеры. Двадцать третий ряд также определяет основные размеры дымоходов верхней отопительной камеры. Уменьшать или увеличивать размеры дымоходов при кладке последующих рядов не рекомендуется.

Виды печей из кирпича

В течение столетий домашнее отопление согревало людей, и даже сейчас человечество не обходится без печей.

По функционалу печи делятся на следующие категории:

  1. Отопительные — самые распространённые и идеально подходящие для дачных домов. Они состоят из топочной камеры (готовой или выложенной самостоятельно), зольника и дымохода. В эту категорию входят камины с открытой или закрытой топкой, эффективно прогревающие помещения площадью до 20 квадратных метров. Отопительные печи могут иметь разный дизайн, адаптированный под комнату.
  2. Варочные — компактные конструкции, необязательные для летнего проживания. Они добавляются к установленным в коттеджах батареям и электрообогревателям.
  3. Смешанные — комбинируют особенности отопительных и варочных печей в одну постройку, а также известны со времён средневековой Скандинавии. Они являются сложными конструкциями, требующими услуг профессионалов. Выложенные сушильные камеры позволяют быстро сушить влажную одежду и обувь, а также делать кулинарные заготовки.

Замес соединительного кладочного раствора

Чтобы вышла надежная и долговечная кирпичная печь для бани важно правильно замесить кладочный раствор. Точность пропорций зависит от качества глины – ее жирности

Для замеса раствора используются глина и песок в соотношении 1 : 2 (на одну глинистую часть 2 песочные части). Глина предварительно вымачивается в небольшом количестве воды.

Для этого материал выкладывается в тару, заливается водой и тщательно перемешивается. Для упрощения процесса замеса можно воспользоваться дрелью с насадкой. Глина вымешивается до тех пор, пока не станет достаточно пластичной.

Только после этого в нее вводится слегка влажный песок по частям и размешивается. Хорошо приготовленный печной раствор должен получиться тягучим.

Одного замеса раствора не должно быть много или мало, его следует приготовить ровно столько, чтобы хватило на выполнение 2–3 полноценных кирпичных рядов.

Оборудование и строительные материалы для возведения печи своими руками

Кирпич

В интернете встречаются источники утверждающие, что кирпич для печей и огнеупорный, это одно и то же. На самом деле общие у них лишь линейные размеры. Размеры обычного одинарного строительного кирпича составляют 250 на 125 на 65 мм., а стандартный печной имеет размер 230 на 114 на 40 мм. Иногда встречается 230 на 114 на 65 мм. В строительстве печи используют специальный качественный кирпич марки 150. Он устойчив к температурам до 800 градусов. Из него можно было бы возводить всю печь, но он быстро остывает и не годиться для полноценной печи.

Кирпич из шамота используется для прокладки каналов печи в топочной части. Он выдерживает высокие тепловые нагрузки. Его используют в шведских печах или в печах для бани. Он способен выдержать температуру до 1800 градусов, однако в домашних печах, такой температуры не бывает. Его ценят за другие качества- способность долго сохранять тепло. Строить из него все тело печи не имеет смысла, так как он очень дорогой и имеет слабую прочность.

Кирпичи для печи

Что бы отличить качественный шамотный от некачественного, существует мнение, что он должен иметь желтоватый оттенок. Но такое вычисление не правильное, так как шамот может менять окраску в зависимости от своего месторождения. Признаком качественного шамота является мелкозернистость кирпича.  Другой способ проверки- проверка на звук. По кирпичу постукивают молотком. Звук должен быть звонким и четким, а не глухим. Последний способ определения качества материала является радикальным. Кирпич разбивают пополам и смотрят на излом. Качественны шамот разбивается на крупные куски.

В качестве заменителя дорогостоящего шамота, иногда в печном строительстве используют клинкерный кирпич. Он представляет собой тот де красный керамический, только обжигают его при повышенных температурах. Он обладает большей прочностью и огнеупорностью.

Белый силикатный не подходит ни для каких частей. Он не устойчив к тепловым нагрузкам и слишком сильно впитывает влагу.

Песок

В качестве песка в цементно-песчаном растворе применяют карьерный песок средней фракции. Его просеивают через сито, чтобы отсеять крупные фракции и разнообразные органические включения

Наличие дополнительных включения в данном случае очень важно. Все органические примеси будут сгорать от нагрева, из-за чего кладка даст трещины и начнет осыпаться

Раствор для кладки

Для кладки печи придется применять несколько видов раствора на основании:

  • Цемента;
  • Извести;
  • Глины;
  • Шамота.

Смесь из глины с добавлением шамота используется в топочных частях. Такой раствор выдерживает высочайшие тепловые нагрузки.

Известковую смесь применяют на фундаментную кладку или для дымохода. Этот раствор достаточно прочный, но выдерживает лишь 450 градусов по Цельсию.

Цементно-известковый еще более прочный, чем обычный известковый, но огнеупорность снижается еще больше. Применяют в фундаменте.

Цементно-песчаный раствор применяют для кладки печной трубы. Он обладает лучшими показателями прочности и устойчивости к атмосферным осадкам. Швы такого раствора не будет пропускать дым и копать в помещение и обеспечат хорошую тягу для топки.

Особенности конструкции и плюсы голландки

Итак, отопительно-варочная голландская печь – это отличный выбор для любого дома. Причем основание можно выбрать по конфигурации практически любое – прямоугольное или овальное. Особенно интересно смотрится круглая отопительно-варочная печь голландка, такая конструкция может стать настоящим украшением дома.

Стенки нужно возводить в один кирпич для небольших конструкций, в два – для массивной печи, предназначенной для отопления большого коттеджа. При такой толщине расход топлива будет минимальным, а теплоотдача — высокой.

Фундамент под дом и отдельно под печь

Начинать выкладку обязательно нужно на предварительно подготовленный фундамент. Поэтому схема печи голландки отдельно должна содержать страничку с параметрами фундамента, исходя из основных размеров надземной конструкции. Топливник должен располагаться над полом не менее чем на 25-30 сантиметров, чтобы обеспечивать быстрый и равномерный обогрев помещения. От других конструкций печей голландка отличается некоторыми особенностями:

  • топливник объемный, но не имеет под собой поддувала;
  • топливник всегда прямоугольной формы, даже если печь будет круглая;
  • три подъемных канала и три опускных, которые расположены один над другим обеспечивают последовательное движение газов.

Минус! Поскольку не имеется поддувала и колосника, дрова в такой печке горят не слишком интенсивно. Так как кислород воздуха подходит к горящему топливу через дверцу топливника, его для поддержания активного горения не хватает.

Требования к выполнению строительных работ

Строительные правила (СНиП и СП) требуют для печей весом более 700 кг устраивать собственный фундамент. Необходимо делать его отдельно от основания бани, поэтому, удобнее всего строить печь параллельно с постройкой самого помещения.

Создание фундамента — самый первый этап строительства печи, определяющий успех дальнейших работ. Здесь могут быть использованы разные варианты конструкции, от винтовых свай до полноценной залитой бетонной плиты (самый предпочтительный вид фундамента).

Сама печь строится из двух разновидностей кирпича. Для топки используется специальный материал — огнеупорный (шамотный) кирпич.

Использовать обычный рядовый блок нельзя — от сильного нагрева он потеряет прочность и начнет крошиться.

Кроме этого, кладку кирпича производят на глину, а не на обычный цементно-песчаный раствор. Это важный момент, так как глина и шамотный кирпич от воздействия высоких температур спекается в монолит.

Это позволяет сохранить герметичность топки даже когда наружные швы начнут выкрашиваться — это неизбежный процесс, требующий постоянного внимания.

При обнаружении подобных изъянов производится расшивка дефектного шва и повторное заполнение глиняным составом.

Чертежи и расчеты

Строительство печи в доме возможно осуществить просто и практично, если произвести все необходимые расчеты и правильно рассчитать расходы. Чертежи отопительных печей из кирпича для дома можно заказать у специалиста или сделать самостоятельно. Общее устройство печи выглядит следующим образом:

  1. Камера с дверцей, внутри которого топка.
  2. Нижняя часть элемента выстлана решеткой, на которую укладывается материал для сгорания и происходит вентилирование.
  3. Под топкой — зольник, куда попадают продукты сгорания. Эта камера также оснащена дверцей.
  4. В задней стенке кирпичного массива — хайло, через которое проходят дымовые газы.
  5. В конце хайла расположен сопл, а за ним — газовый конвектор.
  6. Его стенки отвечают за нагрев воздуха, проходя по воздушному каналу.

Порядовка печи также предполагает укладку дымохода. Если выложить этот элемент, не соблюдая правила, есть риск попадания угарных газов в помещение. Дымоход предполагает выкладывание таких компонентов:

  • прочистная дверца — для простоты очистки канала, отводящего дым;
  • задвижка — для определения насыщенности горения;
  • вьюшка — задвижка, предполагающая закрытие дымохода для сохранения тепла.

После того как были выполнены чертежи печей происходит расчет теплоотдачи материалов. Методика очень сложная. Большой популярностью пользуется способ И. В. Кузнецова. По его исследованиям на 1 м² в обычных условиях отдача тепла составляет 0,5 кВт, при низких температурах и регулярной топке — 0,76 кВт. Чтобы более или менее точно высчитать нужный объем кирпичей, лучше всего вручную пересчитать количество элементов в кладке через компьютер. Специальное приложение определить требуемое количество целых и резаных структурных компонентов.

10 основных правил по кладке дачной печи

  1. Кирпич, используемый для кладки, необходимо замочить в воде на 5-6 часов, чтобы он хорошо впитал влагу и не брал ее из цементного раствора.
  2. Определившись с местом размещения печи, обязательно выполните все меры противопожарной безопасности по дальнейшей ее эксплуатации. Особенно это касается домов с деревянными перекрытиями.

    Если печь планируется размещать в углу комнаты, вокруг выполните фартук из листового металла или керамической плитки.

  3. Во время кладки следите за толщиной шва. Он должен быть 5 мм.

  4. Постоянно используйте горизонтальный уровень, чтобы быть уверенным в правильности кладки.
  5. Натяните по четырем углам отвесы из ниток, чтобы печь во время кладки «не уходила» в сторону.

  6. Если чувствуете, что печь собрать за 1 день у вас не получается, не замешивайте сразу весь раствор.
  7. Фундамент под печь выполняется отдельно от основного.
  8. На всех этапах монтажа металлической фурнитуры, учитывайте зазор на тепловое расширение. Колосниковую решетку кладите не на раствор а в бороздки кирпичей. Она должна свободно сниматься и доставаться из печи.
  9. Чтобы обеспечить хорошую тягу и исключить образование конденсата выполните короткий путь выхода газа (летний ход). Через этот путь газы попадают в дымоход. После того, как печь хорошо разгорится, заслонку закрывают и она «работает» не на отопление, а позволяет приготовить пищу.
  10. Каждый ряд начинайте вести с угла.
