Как определить оптимальный класс защиты светового оборудования для определенного объекта
Каждый производитель светотехнического оборудования, в зависимости от области применения собственной продукции, предусматривает для нее обусловленную категорию защищенности: против воды, механических воздействий, от поражения электрическим током.
Так, классы защиты светильников (фонарей) против пыли, проникновения внутрь конструкции влаги, различных инородных компонентов обозначаются двумя символами IP, двумя цифрами. Разработал такую систему Европейский Комитет Стандартизации электротехники.
Важно знать! Категория защищенности электрооборудования, в том числе светильников, определяется двумя показателями:
- пылезащита изделия, от твердых инородных компонентов (цифра — первая после индекса IP);
- влагозащита (цифра — вторая после индекса IP).
Самые распространенные классы защиты светотехники:
- IP20 – светотехническое оборудование рекомендуется использовать в помещениях, в которых нормальная, ничем не загрязненная среда. Область применения: театры, торговые центры, теплые, сухие производственные помещения, офисные центры.
- IP21/IP22 – светотехнику можно применять для производственных цехов, в которых отсутствует система отопления, под навесными конструкциями, так как их класс защиты предупреждает проникновение капель и конденсата вовнутрь электроприборов.
- IP23 – световые устройства предназначены для организации освещения промышленных объектов, в которых не предусмотрена система отопления, внешних строительных площадок.
- IP43/IP44 – консольные, тумбовые уличные (внешние) фонари (прожекторы) наружного применения. Оборудование монтируется на незначительной высоте, полностью защищено против попадания инородных компонентов, водных капель внутрь осветителей.

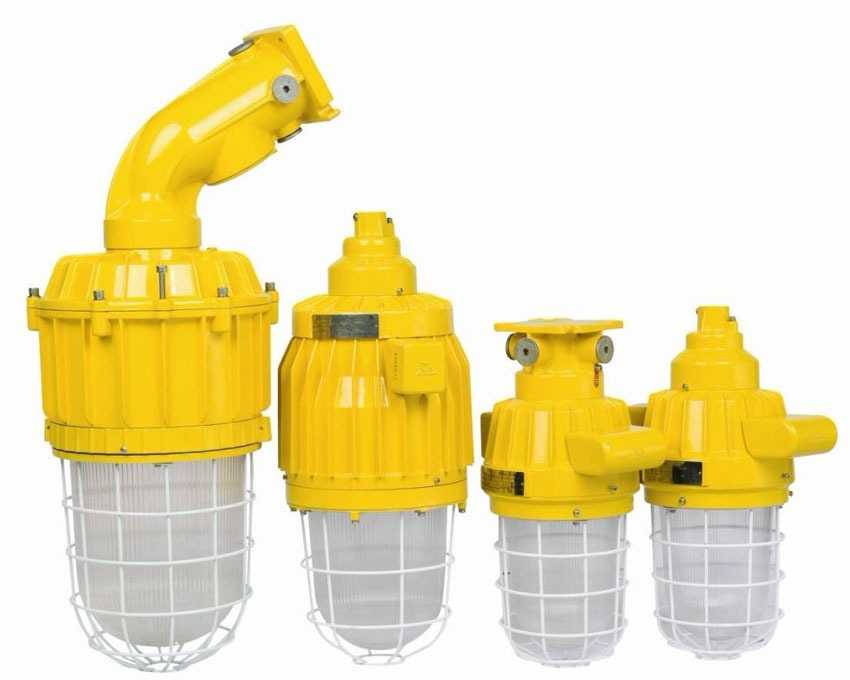

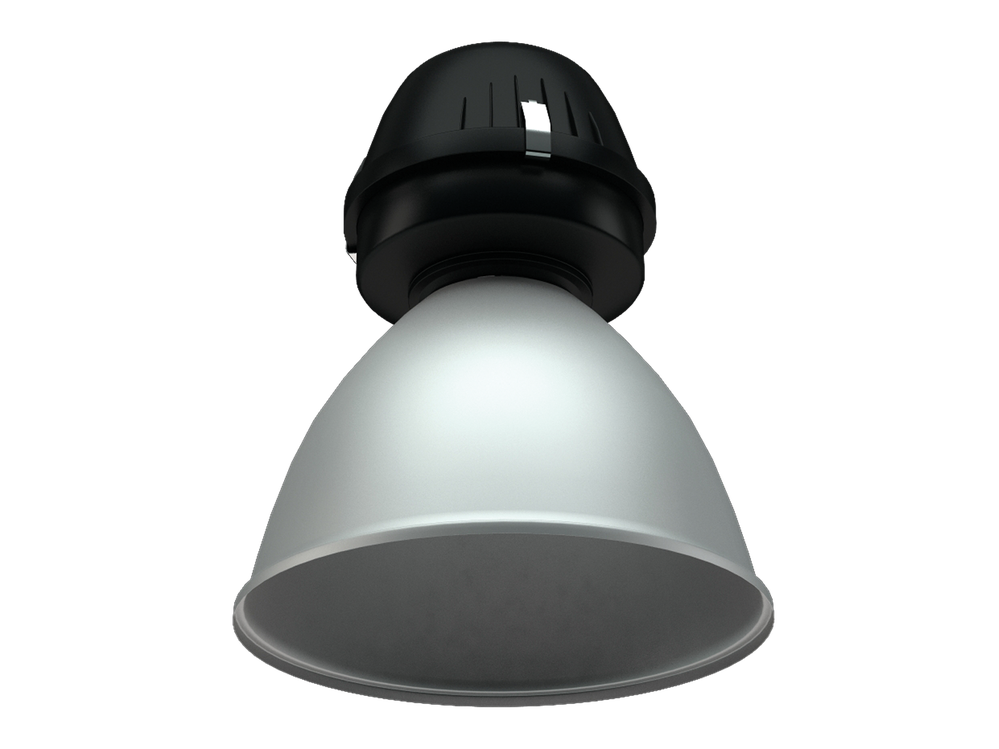

Для производственных осветителей, которыми обустраиваются цеха с высокими потолочными основаниями, фонарей уличного предназначения, индекс защиты электроблока для безопасности берется IP43, индекс защищенности оптического блока для предупреждения загрязнения источника света и светоотражателя – IP54/IP65.
IP50 – осветительные устройства с данным классом защищенности можно использовать в помещениях с повышенной концентрацией пыли в окружающей среде. Они достаточно герметичны, поэтому эффективно предотвращают попадание внутрь конструкции различных загрязнений. Внешняя поверхность таких приборов легко очищается.
Для помещений пищевого производства рекомендуется использовать световое оборудование закрытого варианта, для которых применяется защита от возможного попадания на рабочие участки стеклянных осколков. Несмотря на то, что класс защиты предполагает обеспечение бесперебойной работоспособности именно прибора освещения, он также говорит о том, что из светильника не выпадут никакие мелкие компоненты конструкции. Этот фактор имеет значение на пищевом производстве.
- IP54 – светотехническое оборудование водозащищенное. Его можно спокойно мыть водой. Область применения: помещения с высоким содержанием влаги и повышенной концентрацией пыли в окружающей среде, внешнее освещение под навесами, объекты пищевой индустрии.
- IP60 – светотехника полностью защищена от пылевых загрязнений, поэтому может применяться в достаточно запыленной среде. Область применения: объекты пищевой индустрии, шахты, цеха по переработке тканевых материалов, шерсти.
Модели подобных светильников — редкость на современном рынке светотехнического оборудования, так как практически не пользуются спросом. Обычно вместо них используют изделия с индексом IP65/IP66 (световые устройства, защищенные от струи воды, пыли). Устройства с таким уровнем защищенности водонепроницаемыми в полном объеме не считаются, но на их функционирование влага не оказывает никакого влияния.
- IP65/IP66 – такие модели осветителей защищены от ударов.
- IP67/IP68 – световые приборы с подобным классом защиты разрешается использовать под водой, соответственно, можно эксплуатировать для фонтанов, подводной подсветки бассейнов.
Таблица обозначений
Проще всего представить информацию в табличном варианте. Начнем с первой цифры.

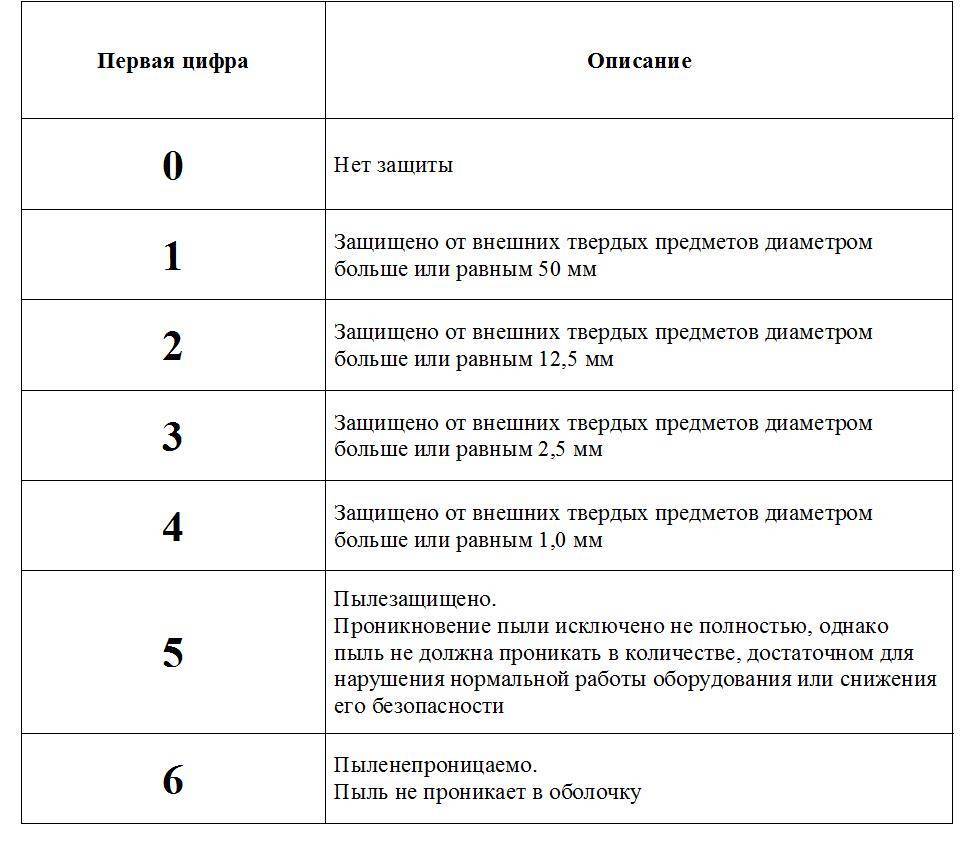

Таблица 1 — защита от «от дурака» и пыли
| Класс защиты | Объекты защиты | Пояснение |
| – | Защиты нет. | |
| 1 | От объектов диаметром 50 мм и выше. | Тыльная сторона руки; случайное прикосновение. |
| 2 | От объектов диаметром 12.5 мм и выше. | Пальцы, крупные болты. |
| 3 | От объектов диаметром 2.5 мм и выше. | Инструмент — отвертки, плоскогубцы, толстые кабели. |
| 4 | От объектов диаметром 1 мм и выше. | Крепежные элементы, провода и кабели. |
| 5 | Пыль. | Допустимо незначительное проникновение пыли, не влияющее на работу прибора. |
| 6 | Пыль. | Абсолютная пылезащищенность. |
Конструкции с 5 и 6 степенями по безопасности полностью защищают свое содержимое от контактов с поверхностью тела человека, даже случайного.

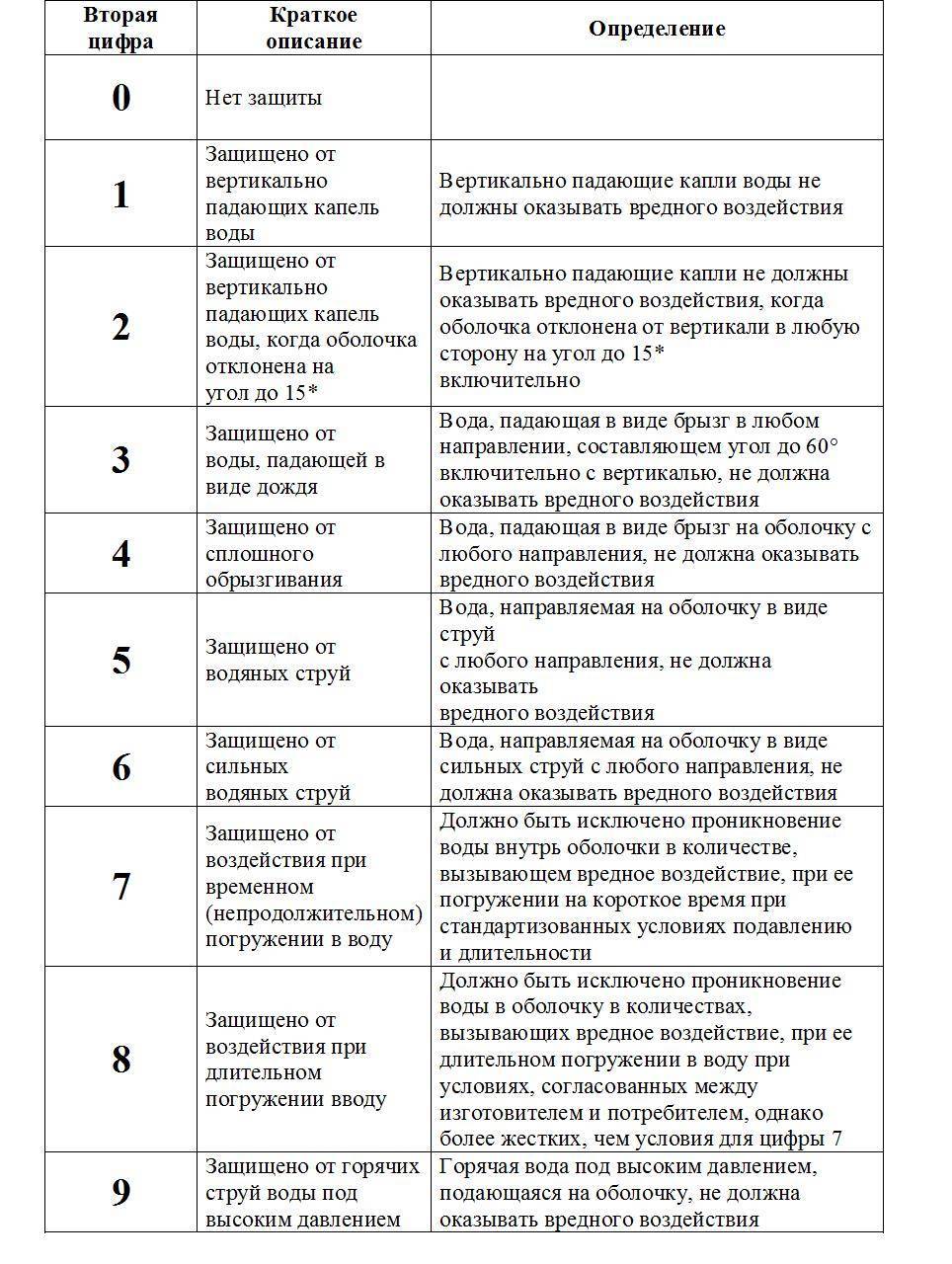

Таблица 2 — защита от воды
| Класс | Степень опасности поражения водой |
| Влагозащита отсутствует. | |
| 1 | Капли воды, падающие строго вертикально. |
| 2 | Вода, капающая вертикально или с отклонением относительно вертикали до 15 градусов. |
| 3 | Падающие крупные капли с углом отклонения до 60 градусов. Изделие защищено от несильного дождя. |
| 4 | Крупные капли, брызги, летящие в любых направлениях. |
| 5 | Водяные струи любого направления. Изделие выдержит сильный ливень. |
| 6 | Морские или речные волны (кратковременное окатывание водой). |
| 7 | Краткосрочное погружение на глубину до 1 м. Постоянная работа в воде не гарантирована. |
| 8 | Погружение на глубину 1 м и немного больше на срок до 30 минут. Защищенные узлы выполняют свои функции под водой. |
| 9 | Длительное воздействие струй горячей воды под большим давлением, устройство выдерживает высокотемпературную мойку под давлением. |
Индексация: степень защиты IP68
Абсолютный лидер во всей линейке возможных защитных показателей – это IP68. Как мы можем судить, это максимальный уровень защиты устройства, которое может быть в принципе.
Разбор индексации:
- Маркер 6 означает максимальную защиту от пыли и твёрдых предметов;
- Маркер 8 символизирует, что влагозащита механизмов от проникновения воды и влаги максимальна (waterproof);
- Это средства, которые могут использоваться в водном пространстве вплоть до 1 метра глубиной, при этом неограниченное количество времени.
Помимо рассмотренных, существуют также иные: IP54, IP66, IP55, IP23, IP21, IP56, IP33, IP64, IP57, IP53, IP31, IP43, IP24, IP69, IP52, IP41, IP34, IP22, IP32, IP58, IP63, IP53, IP45, IP42, IP67.
Международный подход к классификации степени защиты от электричества
Существует специальная маркировка — IP. Это международный подход к классифицированию оборудования по защите от электричества. После маркировки идут две цифры, первая обозначает:
- 0 — отсутствие защиты.
- 1 — частицы до 5 мм не попадут.
- 2 — изоляция частиц до 12 мм.
- 3 — до 2,5 мм.
- 4 — до 1 мм.
- 5 — частичная защита от пыли.
- 6 — невозможно проникновение пыли.
Обозначение второй цифры:
- 0 — только для сухих условий, защиты нет.
- 1 — защита от капелек, падающих практически вертикально.
- 3 — защита от капелек, попадающих на устройство под углом в 15°.
- 3 — 60°, подходит для работы в дождь.
- 4 — для работы в очень сильный дождь.
- 5 — защита от струи воды.
- 6 — от сильной струи.
- 7 — допускается работа при погружении в воду (недолго).
- 8 — полная изоляция от воды.
Также могут быть использованы дополнительные буквы:
- A — защита от касания тыльной стороной ладони.
- B — от прикосновения пальцем.
- C — защита от соприкосновения с другими машинами.
- D — от связи с проводником.
- H — аппаратура высоковольтная.
- K — прибор можно мыть под давлением.
- M — аппарат защищен от проникновения воды (проводили испытания).
- S — прибор не работал при испытаниях с защитой от проникновения влаги.
- W — устройство можно использовать в неблагоприятных условиях.
Крайне важно изучить все параметры оборудования, поскольку от них зависит безопасность оператора. Предоставленной информации достаточно, чтобы понять, в скольких классах выпускается ручной электроинструмент
Источник
Особенности классификации антивандальных светильников
Наиболее уязвимыми к механическим воздействиям частями считаются корпус и рассеиватель. В местах общественного пользования источники света часто подвергаются разрушению и кражам. Для предотвращения этого разработаны специальные меры: изготовление корпуса из особо прочных материалов, производство рассеивателя из противоударного поликарбоната, скрытое исполнение крепежных элементов.
Антивандальный светильник
Степень защиты от вандализма устанавливается стандартом IEC 62262:20020 и определяется кодом IK. Различия между классами выражаются в силе удара и измеряются джоулями (СИ). Самая высокая 10 степень выдерживает падение груза с высоты 40см и весом 5кг.
| Класс защиты | Масса молотка | Высота падения | Энергия удара |
| IK01 | 0,2 кг | 7,5 см | 0,15 Дж |
| IK02 | 0,2 кг | 10 см | 0,20 Дж |
| IK03 | 0,2 кг | 17,5 см | 0,35 Дж |
| IK04 | 0,2 кг | 25 см | 0,50 Дж |
| IK05 | 0,2 кг | 35 см | 0,70 Дж |
| IK06 | 0,5 кг | 20 см | 1 Дж |
| IK07 | 0,5 кг | 40 см | 2 Дж |
| IK08 | 1,7 кг | 29,5 см | 5 Дж |
| IK09 | 5,0 кг | 20 см | 10 Дж |
| IK010 | 5,0 кг | 40 см | 20 Дж |
Светильники, снабженные плафонами усиленной прочности, имеют диапазон IK04-06. А самыми прочным считаются модели, имеющие код IK07.
Как расшифровывается IP54
Рядом с буквами IP обычно стоят цифры, обозначающие степень защиты от факторов окружающей среды. Первая цифра в IP54 – 5 определяет уровень защиты объекта от твердых тел.
Или попадание инородных тел внутрь корпуса, изоляционного материала и т.д. Это могут быть камни, пыль, песчинки. Всего существует 6 степеней защиты от твердых частиц и пыли, где 0 означает отсутствие защиты. А шестая степень означает максимальный уровень, защищающий даже самую мелкую пыль. Именно этот бренд часто обозначает современные мобильные и другие электронные устройства.
Первая цифра в IP – защита от пыли
Вторая цифра в IP обозначает уровень защиты от влаги или воды. Всего существует восемь степеней. И по аналогии с первым значением – 0 означает отсутствие защиты. IP54 обладает степенью влагостойкости, достаточной для защиты от случайных брызг. В этом случае более близкий контакт с водой опасен для устройства или устройства. Маркировка IP54 часто используется для обозначения соединительных коробок для проводки.
И другие подобные устройства. Также существуют монтажные коробки, более устойчивые к влаге и пыли, но их цена на рынке будет выше, чем у предыдущей.
Первая цифра
Уровень защиты от механических воздействий определяется по первой цифре:
- предотвращение, ограничение прикосновения или проникновения в любую часть тела или предмет в руках человека;
- блокировка доступа под пылезащитным кожухом, твердые предметы для защиты электрооборудования.
Уровень защиты от вредного воздействия влаги определяется вторым числом.
Дополнительные символы
После пары цифр в обозначении иногда можно встретить пару букв. Первый из них указывает на степень защиты от контакта с опасными частями оборудования и поражения электрическим током при прикосновении:
- А – от прикосновения одной рукой;
- Б – от прикосновения пальцами;
- В – от прикосновения другим инструментом;
- D – от прикосновения к проволоке.
Вторая – дополнительная информация об уровне безопасности. Их четыре. В них указывается информация о проведенных испытаниях и они необходимы для электрооборудования:
- Н – высоковольтные устройства;
- М – протестирован по уровню защиты от негативного воздействия воды (движущееся оборудование);
- S – протестирован по уровню защиты от негативного воздействия воды (оборудование в состоянии покоя);
- W – с указанием дополнительных защитных устройств.
Сколько существует степеней защиты от влаги светильников
Свет — это великий волшебник, именно он делает нашу жизнь ярче. Главное, правильно подобрать качественное осветительное оборудование. Выбирая товар, мы часто сталкиваемся с техническими характеристиками, значения которых нам не совсем понятны.
Мы расскажем вам о важном параметре при выборе светильника – степени защиты от механических повреждений и влаги – IP
- Наиболее распространены классы защиты IP:
- IP20 светильники могут применяться для внутреннего освещения в нормальной незагрязненной среде. Типовые области применения: офисы, сухие и теплые промышленные цеха, магазины, театры.
- IP21/IP22 светильники могут применяться в неотапливаемых (промышленных) помещениях и под навесами, так как они защищены от попадания капель и конденсации воды.
- IP23 светильники могут применяться в неотапливаемых промышленных помещениях или снаружи.
- IP43/IP44 светильники тумбовые и консольные для наружного уличного освещения. Тумбовые светильники устанавливаются на небольшой высоте и защищены от проникновения внутрь мелких твердых тел, а также дождевых капель и брызг.
- Для промышленных светильников, используемых для освещения высоких цехов, и уличных светильников распространенной комбинацией является защита электрического блока по классу IP43 (для обеспечения безопасности), а оптического блока по классу IP54/IP65 (чтобы предотвратить загрязнение отражателя и лампы).
- IP50 светильники для пыльных сред, защищенные от быстрого внутреннего загрязнения. Снаружи светильники IP50 могут легко очищаться. На объектах пищевой промышленности следует применять закрытые светильники, в которых предусмотрена защита от попадания осколков стекла от случайно разбитых ламп в рабочую зону.
- Хотя степень защиты предусматривает обеспечение работоспособности самого светильника, она также означает, что отдельные частицы не могут выпасть из корпуса, что соответствует требованиям пищевой промышленности. Для освещения помещений с повышенной влажностью светильники с IP50 применять нельзя.
- IP54 традиционный класс для водозащищенного исполнения. Светильники можно мыть без каких-либо отрицательных последствий. Такие светильники также часто используют для освещения цехов пищевой промышленности, рабочих помещений с повышенным содержанием пыли и влаги, а также под навесами.
- IP60 светильники полностью защищены от накопления пыли и могут использоваться в очень пыльной среде (предприятия по переработке шерсти и тканей, в каменоломнях) и для освещения предприятий пищевой промышленности (по соображениям, изложенным выше).
- Светильники в исполнении IP60 встречаются редко. Чаще там, где требуется IP60, применяют класс IP65/IP66. IP65/IP66 относятся к струезащитным светильникам, которые применяются там, где для их очистки используются струи воды под давлением или в пыльной среде. Хотя светильники не являются полностью водонепроницаемыми, проникновение влаги не оказывает никакого вреда на их функционирование.
- IP65/IP66 светильники часто выпускаются в ударозащищенном исполнении.
- IP67/IP68 светильники этого класса можно погружать в воду. Могут применяться для подводного освещения бассейнов и фонтанов. Светильники для освещения палубы кораблей также соответствует этому классу защиты. Метод испытаний не подразумевает, что светильники с IP67/IP68 также удовлетворяют требованиям класса IP66/IP67.
Степень защиты светильника IP производители определяют сами, используя для этого европейский стандарт MEK-529.
Какие IP светодиодных светильников встречаются чаще всего
Для наглядности несколько самых популярных классов защищенности, чтобы лучше была видна разница между ними:
1. IP20. Как правило, применяются во внутреннем освещении — сухих и хорошо отапливаемых офисах, магазинах и некоторых промышленных помещениях. Использовать на улице, пусть даже и под навесом, не рекомендуем — LED-оборудование может не отработать свой заявленный срок.
Светодиодные светильники IP20 в интерьере
2. IP54. Обычно применяются в чистых помещениях, где предъявляют более высокие требования к системе освещения. Как правило, это медицинские учреждения — больницы, стоматологии, реабилитационные центры и прочее.
LED-оборудование IP54 в больнице
3. IP65 — IP66. Имеют полную пыленепроницаемость и достаточный уровень влагостойкости. Хорошо подходят для освещения производств, АЗС, моечных комплексов и других объектов с повышенной запыленностью и уровнем влаги. Среди LED-приборов этой категории часто встречаются устройства уличного освещения. То есть, для освещения автодорог, придомовых территорий или дворов можно спокойно использовать светильники с IP65 и выше, вплоть до IP68.
Приборы IP65 в автомойке
4. IP67. Характерная особенность — их можно полностью погружать в воду и это не скажется на их работоспособности. Соответственно, во все помещения с повышенной влажностью будь то бассейн или сауна можно устанавливать эти светодиодные приборы. Также, оборудование этого класса часто применяется в уличном освещении.
Светодиодные устройства IP67 в бассейне
Источник
Выбор степени защиты для различных условий
Значение IP должно соответствовать характеристикам места установки оборудования. Слишком низкая степень защиты может привести к аварии и делает эксплуатацию устройства опасной для людей. Избыточная защита повышает стоимость монтажа и увеличивает габариты электроприбора. Приведем несколько примеров типовых условий:
- розетки и выключатели в жилых помещениях должны иметь IP22 или IP33
- в детской комнате желателен класс IP43
- в ванной комнате и на кухне в зонах рядом с водой устанавливаются розетки, выключатели и светильники с классом защиты IP44
- в подвальных помещениях также используются электроприборы со степенью IP44
- оборудование, устанавливаемое на открытых балконах, должно иметь защиту IP45 и выше
- на улице используются устройства со степенью защиты IP64
- максимальную защиту IP68 имеют устройства, предназначенные для работы под водой, например, соединительные муфты подземных кабелей и светильники, которые монтируются на дне бассейна
Что касается промышленного оборудования, все устройства с низким IP (как правило, IP20) устанавливаются в шкафы управления, которые, в свою очередь, должны обеспечивать требуемую защиту в текущих условиях эксплуатации. Как пример устройства с IP00 можно привести печатную плату, работающую без корпуса.
Устройства, работающие самостоятельно, без шкафа, обычно хорошо защищены от внешних воздействий. Например, большинство современных электродвигателей имеют степень защиты IP55 или выше и без проблем выдерживают долговременную работу в условиях сильного запыления и попадания струй воды.
В целом устройства с высоким IP являются более надежными и конструктивно защищенными. Однако при продолжительной работе в тяжелых условиях необходимо регулярно проводить техническое обслуживание оборудования для обеспечения длительного срока эксплуатации.
Другие полезные материалы:
Как прозвонить электродвигатель мультиметром? Трехфазный двигатель в однофазной сети Типичные неисправности электродвигателей
Как читать IP код – пример расшифровки
В качестве примера трактовки кода, который характеризует степень защиты ip, рассмотрим оборудование с популярным на практике обозначением IP54. Даже без использования таблицы из индекса следует, что:
- IP указывает на то, что кодируемая информация относится к параметрам защиты электротехнического изделия от внешних воздействий окружающей среды;
- цифровой индекс 5 указывает на то, что рассматриваемое изделие представляет собой продукт внешнего применения с усиленной устойчивостью к проникновению воды.
Для конкретизации этих данных и расшифровки степени защиты следует обратиться к таблице, согласно которой речь идет о конкретном образце техники, который:
- полностью защищен от попадания пыли и в собранном состоянии не позволяет коснуться внутренних элементов схемы как руками, так и различными предметами (число 5 на первой позиции цифровой части индекса);
- обеспечивает полную защиту от попадания внутрь брызг воды вне зависимости от направления воздействия (число 4 на второй позиции цифровой части индекса).
Отсутствие буквенного суффикса-расширения свидетельствует о том, что перед разработчиком оборудования не ставилась задача получения у него защитных свойств, превышающих общепринятые.
Наиболее распространенные классы защиты и область их применения
Несмотря на то что сочетание степеней защиты теоретически может быть любым, чаще всего встречаются определенные классы. Описание возможной области их использования и приведем в этом пункте.
- IP 20. Устройства предназначены для использования в отапливаемых помещениях с нормальным уровнем влажности. Обеспечивают достаточный уровень защиты от электричества, но не защищают от влаги.
- IP 21/22. Устройства также могут использоваться в помещениях, но уже без отопления, а также на улице под навесами.
- IP 43/44. Оборудование может использоваться во влажных помещениях.
- IP 54/55. Могут быть установлены на улице под открытым небом, переносят дождь, снег, оледенение.
- IP 67/68. Оборудование может быть погружено в воду. Такой класс защиты светильников нужен для организации подсветки бассейна.
- Еще несколько классов защиты IP с областью их применения
В общем и целом, определить для каких условий подходит тот или иной прибор, можно по расшифровке цифровых значений.
IPX7 – степень защиты устройства от влаги
IPX7 – среди восьми степеней, вторая по максимально защищенной от влаги. Устройство с этим обозначением может не долго находиться под водой на глубине около метра без потери работоспособности. Сейчас множество приборов имеют эту степень IP, в том числе и некоторые модели телефонов.
Степень защиты IP и уровень защищенности оборудования
Уровень защиты используемого оборудования определяется в соответствии с системой классификации Ingress Protection Rating (сокращенно IP). Она определяет степень защиты корпуса (шкафа) от проникновения твердых частиц и воды, что является основанием для эксплуатации оборудования в определенных условиях.
В маркировке IP первая цифра указывает на степень защиты электрооборудования от прикосновений и проникновения пыли, вторая – на степень защиты от воды. Чем больше эти показатели, тем выше уровень защиты.
Шкаф IP54
Маркировка шкафа со степенью защиты IP54 указывает на полную защиту от контакта, пылезащищенное исполнение корпуса (допустимо попадание крайне незначительного количества пыли, которое не способно нарушить работу устройства), а также на защиту от брызг воды, падающих в любом направлении.
Такие электротехнические шкафы имеют хорошо защищенный корпус и дверь со специальным уплотнением, обеспечивающим плотное примыкание к корпусу. Они могут устанавливаться в помещениях бытового и промышленного назначения с повышенным уровнем влажности и запыленности (в цехах, мастерских, на складах и пр.).
Шкаф IP55
Обладая степенью защиты IP55, электротехнический шкаф обеспечивает полную защиту от контакта. Он имеет пылезащищенное исполнение и, в отличие от корпуса IP54, защищает не только от брызг воды, но и водяных струй, направленных на корпус с любого направления.
Благодаря таким техническим параметрам шкафы со степенью защиты IP55 могут использоваться в помещениях с повышенным уровнем пыли, влаги, а также в условиях открытого пространства, обеспечивая надежную защиту оборудования.
Какие IP светодиодных светильников встречаются чаще всего
Для наглядности несколько самых популярных классов защищенности, чтобы лучше была видна разница между ними:
1. IP20. Как правило, применяются во внутреннем освещении — сухих и хорошо отапливаемых офисах, магазинах и некоторых промышленных помещениях. Использовать на улице, пусть даже и под навесом, не рекомендуем — LED-оборудование может не отработать свой заявленный срок.
Светодиодные светильники IP20 в интерьере
2. IP54. Обычно применяются в чистых помещениях, где предъявляют более высокие требования к системе освещения. Как правило, это медицинские учреждения — больницы, стоматологии, реабилитационные центры и прочее.
LED-оборудование IP54 в больнице
3. IP65 — IP66. Имеют полную пыленепроницаемость и достаточный уровень влагостойкости. Хорошо подходят для освещения производств, АЗС, моечных комплексов и других объектов с повышенной запыленностью и уровнем влаги. Среди LED-приборов этой категории часто встречаются устройства уличного освещения. То есть, для освещения автодорог, придомовых территорий или дворов можно спокойно использовать светильники с IP65 и выше, вплоть до IP68.
Приборы IP65 в автомойке
4. IP67. Характерная особенность — их можно полностью погружать в воду и это не скажется на их работоспособности. Соответственно, во все помещения с повышенной влажностью будь то бассейн или сауна можно устанавливать эти светодиодные приборы. Также, оборудование этого класса часто применяется в уличном освещении.
Светодиодные устройства IP67 в бассейне
Источник
Степени защиты ip › Таблица
Удобно, когда степени защиты электрооборудования ip сведены в таблицы. Ниже даны три таблицы для ip защиты расшифровки. Они соответствую ГОСТ 14254 – 2015.
Таблица степеней защиты ip от доступа к опасным частям, обозначаемые первой цифрой индекса
Таблица защиты ip от внешних твердых предметов (первая цифра)
Таблица степени защиты электрооборудования ip от воды (вторая цифра)
Кроме первых двух цифр, в маркировке степени защиты может быть две буквы. Та, что стоит первой, после двух цифр называется дополнительной, а также может быть буква с вспомогательной информацией. Дополнительная буква говорит про уровень защиты человека от доступа к опасным частям.
При прикосновении человека к электрооборудованию различают такие виды защиты:
- «A» – оборотной стороной руки;
- «B» – пальцами рук;
- «C» – ручным инструментом;
- «D» – одиночными проводниками.
Первая цифра после IP и дополнительная буква в маркировке имеют разный смысл. Цифра указывает на защиту корпуса от отрицательного воздействия человека или каких-либо объектов, а дополнительная буква обозначает защиту человека от негативного влияния элементов самого электротехнического оборудования.
Например, первая цифра «3» указывает на защищенность корпуса от ручного слесарного инструмента, то есть оснащение и оборудование не будет испорчено при воздействии ручного слесарного инструмента. Дополнительная буква «С» удостоверяет, что персонал будет предохранен от влияния неблагоприятных факторов, а именно поражения током, если будет воздействие на оболочку ручным слесарным инструментом.
Вторая буква разметки категории защиты после цифр отображает вспомогательную информацию.
- «H» – высоковольтное оборудование,
- «M» – испытание производилось при движении,
- «S» – испытание производилось при стационарном (неподвижном) состоянии.
«M» и «S» обычно применяют для оборудования с подвижными элементами.
Образцы разметок степени защиты c дополнительной или (и) вспомогательной буквами – IP 20С, IP 67S, IP 55DS.
Дополнительно взамен цифр бывают символы «X». Такой символ обозначает, что защищенность от посторонних предметов или воды не нормируется для этих составляющих электротехнического изделия. Примеры маркировки – IP X5, IP 1X, IP XX.
Помимо этого, на изделии бывает отмечена не одна, а сразу несколько степеней защиты. Множество степеней защиты отмечаются, если необходимо указать защиту одновременно от нескольких отрицательных воздействий, а последние соответсвуют разным степеням при классификации защит. К примеру, у изделия предусмотрена защита от воздействия малого потока воды и краткосрочного погружения в жидкость. При таких условиях может быть дана такая маркировка – IP 65 / IP 67.
Расшифровка степени защиты
Для того чтобы стало понятней, что конкретно обозначает, каждая степень защиты в стандарте IP, дадим подробную расшифровку.
Пылезащита
Начнем с первой цифры, которая отвечает за защиту от проникновения внутрь корпуса твердых предметов, то есть за пылезащиту.
| Степень защиты | Диаметр твердых предметов, от которых обеспечивается защита | Защита от проникновения пыли |
| IP0x | — | Без пылезащиты, внутрь корпуса могут проникать любые твердые объекты |
| IP1x | ≥ 50 мм | Защита от проникновения твердых объектов большого размера. Например, частей тела, рук, других крупных объектов. |
| IP2x | ≥ 12,5 мм | Защита от проникновения объектов среднего размера. Например, пальцев, крупных инструментов. |
| IP3x | ≥ 2,5 мм | Защита от проникновения мелких объектов. Например, большинства инструментов, крупных кабелей. |
| IP4x | ≥ 1 мм | Защита от проникновения очень мелких объектов. Например, проводов, болтов, мелких инструментов. |
| IP5x | Пылезащищённое | Защита от проникновения мелких частиц и пыли. При этом небольшое количество пыли все же может попадать внутрь корпуса. Обеспечивается надежная защита от контакта с человеком, инструментами, проводниками. |
| IP6x | Пыленепроницаемое | Полная защита от проникновения пыли. Обеспечивается надежная защита от контакта с человеком, инструментами, проводниками. Именно к этой степени защиты относятся большинство защищенных телефонов и смартфонов. Например, сюда относятся устройства с пылезащитой IP65, IP66, IP67 и IP68. |
Влагозащита
Теперь расшифровка второй цифры в стандарте IP. Вторая цифра обозначает класс защиты от проникновения внутрь корпуса воды и влаги, то есть уровень водонепроницаемости или водостойкость.
| Степень защиты | Описание воздействия водой и влагой, от которой обеспечивается защита | Защита от проникновения воды |
| IPx0 | — | Без влагозащиты, внутрь корпуса беспрепятственно может проникать вода. |
| IPx1 | Вертикальные капли | Защита от вертикальных капель воды. Вода, капающая вертикально на корпус, не должна попадать внутрь корпуса устройства и нарушать его работу. |
| IPx2 | Вертикальные капли под углом до 15° | Защита от вертикальных капель воды при отклонении корпуса на угол до 15 градусов. |
| IPx3 | Падающие брызги | Защита от дождя или брызг воды, которые падают вертикально или под углом до 60 градусов. |
| IPx4 | Брызги | Защита от брызг, которые падают на корпус под любым углом. |
| IPx5 | Струи | Защита от струй воды, которые падают на корпус под любым углом. К этой степени защиты относятся защищенные телефоны и смартфоны с влагозащитой IP65. |
| IPx6 | Морские волны | Защита от сильных водяных струй и морской воды. К этой степени защиты относятся защищенные телефоны и смартфоны с влагозащитой IP66. |
| IPx6K | Мощные струи воды высокого давления | Защита от водяных струй под повышенным давлением. |
| IPx7 | Водонепроницаемость при коротком погружении на глубину до 1 м | Защита от воды при кратковременном погружении в воду. При этом постоянная работа в воде не предполагается. К этой степени защиты относятся защищенные телефоны и смартфоны с влагозащитой IP67. |
| IPx8 | Водонепроницаемость при погружении на глубину более 1 м длительностью до 30 мин. | Защита от воды при кратковременном погружении в воду. При этом устройство может работать под водой до 30 минут. К этой степени защиты относятся защищенные телефоны и смартфоны с влагозащитой IP68. |
| IPx9 | Воздействие с водой высокой температуры | Защита от воды при высокотемпературной мойке с водой под высоким давлением. |
| IPx9K | Воздействие мощной струей воды с высокой температурой | Защита от воды при высокотемпературной мойке с водой под высоким давлением с более близкого расстояния. |
Нужно отметить, что защита от попадания воды часто автоматически обеспечивает защиту от проникновения пыли. Например, если устройство получило защиту от воды на уровне 4, то оно автоматически получит защиту от попадания пыли на уровне 5.
Также уровень защиты от воды не складывается после уровня 6. Это означает, что устройство с защитой от воды уровня 7 не обязательно будет соответствовать уровню защиты от воды 5 или 6. При соответствии нескольким уровням они перечисляются через косую черту, например, IP65/IP68.
Дополнительно
После указания степени защиты могут добавлять буквенные обозначения, которые указывают на степень защиты человека от доступа к опасным частям устройства или параметры тестирования.
| Буква | Значение |
|---|---|
| А | Защита от доступа тыльной стороной руки. |
| В | Защита от доступа пальцем. |
| С | Защита от доступа инструментом. |
| D | Защита от доступа проволокой. |
| H | Высоковольтная аппаратура. |
| М | Устройство работало о время испытаний защиты от воды. |
| S | Устройство не работало о время испытаний защиты от воды. |
| W | Защита от погодных условий. |
IP влагозащищенность
демонстрирует степень защиты от отрицательного воздействия влаги (воздействие жидкости, сырость). Бывает 10 степеней защиты корпуса от влаги:
- «0» – нет защиты;
- «1» – оболочка обладает защитой от конденсатной влаги, капель дождя, падающих строго в вертикальном положении;
- «2» – присутствует защита корпуса от капель, угол падения до 15 гр.;
- «3» – присутствует защита от капель, угол падения до 60 гр.;
- «4» – присутствует защита от капель жидкости любой направленности;
- «5» – защита от короткого воздействия потока (струи) жидкости случайного направления;
- «6» – защита корпуса от длительного воздействия сильного потока жидкости (воды) случайной направленности, а также от волн на море;
- «7» – есть защита от пропитки сырости вовнутрь корпуса оборудования при краткосрочном погружении в жидкость (воду) на глубину до 1 м. При этом может быть проникновение небольшого объема жидкости в середину, которое не обнаруживает неблагоприятного воздействия на работоспособность изделий;
- «8» – есть защита от затекания жидкости внутрь изделий при погружении на заданную глубину в течение заданного промежутка времени). Корпус изделий в этом варианте обладает полной водонепроницаемостью;
- «9» – есть защита от попадания горячей струи воды под давлением внутрь изделий.
Степень защиты внешнего корпуса (оболочки) от влияния отрицательного внешнего условия устанавливается на базе выполнения проверки рабочего элемента. Далее даны таблицы с подробной расшифровкой степеней защиты, методов тестирования и последовательностей их выполнения.
Для удобного представления классификация ip защиты приведена на рисунке.
Рисунок – Классификация ip защиты
Защита от возгорания
К этой формулировке относятся все поверхности, на которые устанавливаются светильники. Имеют следующие классификацию защиты:
| Места закрепления | Характеристика строительных материалов | |
| Маркировки не имеют | Фиксация на невоспламеняющиеся поверхности | Бетон, камень |
| Фиксация на слабо воспламеняющиеся поверхности | Возгорание при температуре более 200°С, с небольшим опозданием | |
| Фиксация на легко воспламеняющиеся поверхности | Мгновенное возгорание при температуре менее 200°С |
Вся продукция, реализуемая в торговых точках, должна содержать полную информацию на упаковке. Степени защиты определяются самими производителями, согласно европейскому стандарту MEK-529.
