Какие бывают виды клеммных соединительных колодок?

Виды клеммников

Выпускаемую производителем номенклатуру клемм Wago можно поделить на следующие виды:

  1. WAGO Compact (221): клеммное соединение универсального вида, которое отлично подходит для многоразового зажима проводов разных сечений и типа (одножильных, многожильных) из меди и алюминия. Используется при недостатке свободного места в распределительной коробке, поскольку клемма обладает компактными размерами.
  2. Push Wire (773, 273): применяется для прочного соединения проводов одножильного типа в наружных и внутренних (заглубляемых) распределительных коробках.
  3. Push Wire (243): чаще всего используется для соединения электрических проводов малого сечения с одной жилой.
  4. Compact Push Wire (2273): данные клеммники необходимы для распределительных коробок, соединения внутри них медных и алюминиевых проводов (с большим количеством кабелей).
  5. Wago Compact (221): используется для многоразового соединения одножильных и многожильных проводов из алюминия и меди, сечением от 0,2 мм² и выше.
  6. Пружинные клеммы (222): походят для состыковки электрических проводов, сечением от 0,08 мм² и представляют собой удобные самозажимные клеммы Wago.
  7. Серия 224: имеет небольшой диаметр гнезда, поскольку предназначена для подключения тонкожильных проводов, используемых для осветительных приборов.
  8. Wago Linec (294): клеммы специализированные, предназначенные для подключения источников питания, а также при прокладке трехжильной проводки с нулем, защитным заземлением и фазой.

При необходимости соединения алюминиевых проводов рекомендуется использовать клеммники Ваго с пастой, которая способна надежно защитить наконечники от окисления. Приобретая Wago клеммники, как ими пользоваться, можно узнать у продавца или квалифицированного электрика. Для тех, кто еще ни разу не пользовался данными изделиями, будет полезной информация о соединениях проводов с помощью клеммников Ваго.

Основные технические параметры

Материал корпуса

Современные разъемные клеммы выпускаются в 2 возможных исполнениях: огнеупорный пластик полиамид PA6 или PA66 модификации UL94V-0. Также используется высокотемпературный LCP пластик (жидкокристаллический полимер). Последний применяется при таком способе монтажа клемм, как пайка в печах.

Материал зажимной клети

Как и в винтовых, в разъемных клеммниках используются различные металлические сплавы: никелированная бронза, фосфористая бронза, нержавеющая сталь. Основные требования: хорошая проводимость и устойчивость к коррозийным и электрическим нагрузкам, термостойкость.

Процесс опрессовки клеммных блоков на заводе Wanjie Electronic

Материал контактов (штыревой части):

В подавляющем большинстве случаев применяется никелированная латунь или фосфористая бронза. Использование подобных материалов обеспечивает защиту от коррозии и масел.

Соединение медных и алюминиевых проводов в домашних условиях

Если требуется соединение медных и алюминиевых проводов, а клеммных зажимов и колодок нет под рукой, можно обойтись без них. Скрутка проводов в этом случае не является хорошим выходом из положения, потому что рано или поздно место скрутки меди и алюминия окислится и это приведет к потере контакта.

Эффективным решением данной проблемы является использование обычной гайки, болта и шайбы.

Надежность данного соединения ничем не уступает описанным выше клеммникам. Единственный недостаток в громоздкости (например, при применении в распределительной коробке) и большого количества изолирующей ПХВ ленты для надежной изоляции.

Обзор производителей клеммных соединений проводов

Рассмотрим, какие производители выпускают подобное оборудование.

Legrand

Для проводников из разного материала и диаметра применяются винтовые клеммники от компании Legrand. Материал изготовления латунь с покрытием из слоя никеля. Такой состав позволяет добиться хорошего соединения и превосходных токопроводящих свойств. В качестве изолирующего материала используется полипропилен, отличающийся устойчивостью к огню.

Клеммники данной компании имеют следующие характеристики:

  • механическая прочность;
  • большой выбор размеров;
  • возможности коммутации, как силовых цепей, так и слаботочных;
  • разнообразное цветовое исполнение;
  • всестороннее тестирование и наличие соответствующих сертификатов.

Клеммник от «Легранд»

Wago

Высоким качеством известна продукция немецкой компании Wago. Пружинные безвинтовые клеммники обеспечивают надежное соединение разнообразных проводников.

Клемма многоразового использования имеет такие преимущества:

  • простота монтажных работ;
  • стойкость к вибрациям;
  • не требуется специализированный инструмент.

Клеммники Wago делаются из меди со специальной обработкой, что является защитой от коррозии. Зажим проводников осуществляется при помощи плоской пружины с хромоникелевым сплавом.

Функциональный клеммник

АВВ

Компания АВВ предлагает обширный диапазон цен, который зависит от качества отдельных элементов. Производитель предлагает разные виды: пружинные, винтовые, а также клеммы с разъемами и с изоляцией.

Продукция имеет следующие плюсы:

  • высокое качество изделий;
  • инновационные технологичные разработки;
  • высокая прочность соединений.

Обзор клеммных колодок

При монтаже электропроводки, особенно в распределительных шкафах, возникает необходимость упорядочить разводку проводов. Для этого применяются клеммные колодки.

Кроме аккуратности и безопасности, такой способ монтажа дает возможность в любой момент оперативно отключить выбранную линию (например, для ремонта), без необходимости обесточивания всей системы. Существуют различные виды электрических клеммных колодок, однако при их производстве должны соблюдаться определенные стандарты. Правила устройства электроустановок предписывают руководствоваться ГОСТ 17557–88 «Колодки клеммные светотехнические». Есть и иные стандарты, в том числе международные (ISO, IEC, ITU, SA, CE и прочие).

Соответствие стандартам нужно не только для соблюдения норм ПУЭ, от этого зависит ваша безопасность.

Об устойчивости к нагрузкам

Каждое клеммное соединение рассчитано выдерживать строго определённую силу тока. Однако в этом вопросе существует некоторая путаница: не всегда можно ориентироваться на допустимую нагрузку, заявленную производителем. Например, для винтовых клеммников проходного типа указывается значение максимального тока, в то время как их типоразмер следует выбирать по сечению жил используемого кабеля. Устройство и принцип работы большинства клеммных соединений описаны в технической документации, поэтому вы легко сможете оценить устойчивость к нагрузкам по ряду признаков.

Вполне очевидно, что максимальная нагрузка на клеммную колодку определяется её проводимостью, то есть материалом и сечением токопроводящей клети. Но это далеко не единственный и даже не самый важный параметр: проводящая способность колодки уходит на последний план, если механизм фиксации обладает значительным переходным сопротивлением, то есть не обеспечивает достаточно высокой площади контакта и силы прижима.

Плотное прилегание жилы к контактной площадке обеспечивается разными способами. Это может быть частичное вдавливание торца прижимного винта в тело проводника, либо покрытие площадки пластичным вязким сплавом, за счёт чего в зоне контакта происходит деформация одной из сторон контакта и увеличение площади соприкасания. Также распространённым приёмом можно назвать изготовление подложки под жилу из твёрдых сплавов с последующей шлифовкой поверхности, таким образом вследствие прижима деформируется материал самой жилы.

В целом о токопроводящей способности можно сказать следующее: она просто должна быть достаточной и не снижаться со временем, избыточность здесь даже вредна. В сети Интернет можно встретить достаточно много обзоров современных клеммных колодок со стресс-тестами под высокой нагрузкой. Однако в современном электромонтаже не допускается работа электросети при токах, превышающих допустимые значения для данного вида проводника. Кабельная линия защищена автоматическим выключателем, если же защита вышла из строя — клеммное соединение со строго определённой нагрузочной способностью сыграет роль слабого звена по аналогии с плавким предохранителем.

Варианты соединения

Скрутка проводов

Чтобы скрепить два или несколько проводов, их концы зачищали от изоляции на расстоянии 2-4 см, в зависимости от диаметра проводников. Сложив параллельно жилы, их скручивали в форме спирали. Контактный узел оборачивали изоляционной лентой. Делали это особенно тщательно, чтобы не оставалось оголённых участков контактного узла.

Недостатком такого метода является то, что изоляция под воздействием внешних негативных явлений со временем может потерять свои свойства. Это вызывает коррозию металла, что приводит к ухудшению качества соединения и может вызвать искрение между жилами и возгорание изоляционного покрытия проводки.

Скрутка и клеммники

Важно! ГОСТом скрутки проводов запрещены. Решение было принято из-за частых аварий и несчастных случаев по причине соединения проводов именно таким способом

Пайка или сварка

Пайка соединительного узла проводов гораздо надёжнее, чем простая скрутка. Хотя и в этом случае оголённые жилы тоже скручивают. Соединение лудят паяльником с применением канифоли, паяльной пасты и припоя. Надёжность соединения во многом зависит от качества пайки.

Пайка впоследствии требует прочного изоляционного покрытия. Такой способ создания контакта страдает теми же недостатками, что и скрутка.

Следует заметить! Место пайки даже покрытой изоляцией не может быть полностью защищено от механических негативных воздействий.

Сварку можно использовать для соединения одножильных силовых кабелей размером сечения не менее 35-40 мм2. В противном случае сварочная дуга только сожжёт жилы.

Клеммники

Карболитовые клеммные колодки (КК) представляют собой коробки из диэлектрических материалов, в которые помещены клеммы для соединения проводов (клети). Соединительные клеммы в колодке для проводов должны соответствовать по своим параметрам профилю электрической цепи, в которой они будут применяться. Использование электрических колодок исключает возможность замыкания на корпус.

Соединительные электрические колодки обеспечивают надёжное подключение проводов из разных металлов: алюминия и меди. Смешанный электромонтаж даёт возможность осуществлять с помощью клеммных зажимов безопасное соединение медных и алюминиевых проводов.

Простота монтажа соединений не требует особой квалификации исполнителя. Конструкция клеммника для проводов надёжно защищает человека от случайного прикосновения к токоведущим частям соединения. Гарантированная надёжность контактных соединителей исключает возможность короткого замыкания и перегрева в месте соединения.

Основными достоинствами клеммников для соединения проводов являются быстрая и качественная коммутация, оперативный разрыв цепи для проведения тестирования, замеров и определения мест повреждений.

Клещи для обжима наконечников проводов

Клещи для обжима клемм используются для прочного и надежного соединения проводов между собой или с клеммами различной формы и размера. В данном случае применяется метод опрессовки, который считается предпочтительным, по сравнению с пайкой.

Это особенно актуально при использовании электрических схем открытого типа, которые применяются при сборке автомобилей. Также при соединении проводников с помощью клещей для обжима клемм необходимо помнить про эффект гальванической пары.

Представленные у нас в магазине клещи отличаются количеством поддерживаемых размеров клемм, наличием приспособлений для снятия изоляции, а также применением обычного механизма обжима или трещоточного, который позволяет добиться более равномерного усилия на всей поверхности.

Обжимка проводов

  1. Для того чтобы качественно произвести обжим провода необходимо выполнить 3 главных правила:
  2. Во-первых, правильно подобрать коннектор или наконечник, чтобы его размер соответствовал сечению прессуемого провода.
  3. Во-вторых, воспользоваться профессиональным инструментом. Это пресс клещи, оснащенные храповым механизмом, который позволит выполнить полный цикл опрессовки.
  4. И в-третьих, выбрать нужную матрицу. Ее геометрия и форма должны соответствовать обжимной части наконечника.

Обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.

При выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!

Изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.

При обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по центру.

Соблюдайте цветовую маркировку на матрицах с цветами самих наконечников.

Обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны.

Если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы неправильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

В домашних условиях, на производстве мы часто сталкиваемся с необходимостью установить соединение в сети или устранить неполадки, касающиеся цепи переменного тока. В этом случае нам обязательно понадобится инструмент для обжима проводов.

Он предназначен для того чтобы механическим методом сжать разъемы или контакты вокруг кабеля. Таким образом устанавливается электрическое соединение, обеспечивается стабильность в сети.

Обжимки могут использоваться для работы с одножильными или витыми проводами. Такой обжимной инструмент еще называют кримпером. Преимуществом обжимки считается и возможность замены губок.

Провода вставляются в гильзу, и обжимаются специальным инструментом — кримпером. Кримпер — это обжимные клещи. Огромное достоинство гильз в том, что такой обжим не создает повышенного сопротивления в месте соединения.

Гильзы в форме плоского наконечника с отверстием удобны, когда нужно закрепить провод или пучок проводов на корпусе при помощи винта. Просто подбирают гильзу подходящего диаметра, производят обжим, и крепят наконечник туда, куда нужно.

Для соединения многожильных проводов, для объединения одножильных проводов с многожильными, или просто для фиксации их в клеммниках, применяют штырьковые втулочные наконечники.

Многожильный провод удобно вставляется в наконечник, наконечник вместе с проводом опрессовывается, после чего многожильный провод можно фиксировать в любом клеммнике, даже в полиэтиленовом, не опасаясь, что соединение нарушится.

Решающим здесь оказывается правильный выбор диаметра наконечника, он должен соответствовать общему диаметру опрессовываемых, объединенных в пучок, жил, чтобы провода потом не выскочили.

Для обжима штырьковых наконечников можно обойтись плоскогубцами или воспользоваться отверткой и молотком.

Клеммные колодки пружинного типа

Самыми распространенными колодками этого типа считаются самозажимные клеммники фирмы WAGO.

Серия WAGO выпускается в 2 вариантах:

  1. PUSH WIRE (неразъемные одноразовые).
  2. CAGE CLAMP (многоразовые).

Извлечь проводник из одноразовых клемм, не повреждая клеммник, невозможно. Многоразовые имеют удобный рычажок для освобождения проводника.

Данное оборудование широко применяется не только в промышленном производстве, но и в бытовых условиях. Особенно они популярны для осветительных сетей.

Зажим происходит при помощи пружины из стали, покрытой специальным хромоникелевым сплавом. Пружина сложной формы обеспечивает надежное, прочное соединение. Корпус, изготовленный из поликарбоната или полиамида, выдерживает широкий диапазон температур, стоек к воздействиям агрессивных сред.

Сами клеммники выполнены из луженой меди. Это значительно увеличивает контактное пятно, снижает переходное сопротивление, защищает от коррозии. Кроме этого, WAGO могут заполняться специальной смазкой, обеспечивающей дополнительную защиту от коррозии.

модель WAGO

WAGO способны соединять 2-8 проводников с диаметром 0,5-4мм2. Они рассчитаны на напряжение номинальное 220В и ток 32А.

Все пружинные бывают 2 исполнений – под DIN-рейку и обычного исполнения.

Под DIN-рейку клеммники применяются в пультах и шкафах управления, распределительных ящиках. Они применяются везде, где присутствует повышенная вибрация (например – машиностроительная, железнодорожная промышленность).

Phoniexcontact выпускает клеммники под DIN-рейку, рассчитанные на провода как с наконечниками, так и без них сечением до 35мм2. Существует возможность соединения до 50 проводов одновременно.

Основное преимущество оборудования Phoniexcontact – универсальность. Можно делать любые сборки. Все элементы легко состыковываются между собой.

Монтаж предельно прост и доступен:

  1. Сначала нужно подготовить проводник – зачистить изоляцию примерно на 10-13мм.
  2. Для подключения провода достаточно открыть при помощи обычной отвертки зажим, вставить проводник и извлечь отвертку. Контакт замкнется автоматически.

Преимущества пружинных соединений:

  1. Наличие отдельного гнезда для каждого проводника.
  2. Прочное, качественное соединение.
  3. Низкое переходное сопротивление.
  4. Возможность состыковки проводов из различных материалов.
  5. Защита от коррозии, а также других внешних воздействий.
  6. Не требуется специальных инструментов.
  7. Не требуется специальных навыков.
  8. Возможность многоразового применения.
  9. Не требует ежегодного обслуживания.
  10. Устойчивость к вибрациям.
  11. Свободный доступ для измерительных инструментов.
  12. Распределение потенциала (при необходимости) используя перемычки.

К недостаткам можно отнести не высокие допустимые токи.

Кроме таких известных брендов, как WAGO, Phoniexcontact аналогичное оборудование выпускают Legrand, АВВ.

Таблица:

ИзготовительТипХарактеристикиЦена,руб
WAGO222-4122х0,08 – 4мм2, 32А, медь15,80
WAGO222-4155х0,08 – 4мм2, 32А, медь31,50
WAGO273-248 8х0.5-2.5 мм2, 24А, медь/алюминий с пастой Alu-Plus21,70
WAGO273-5033х1,5-4 мм2, 32-24А. медь/алюминий34,10
Phoenixcontact ST 1,5 – 3031076 Проходная, 0,08-1,5мм2, AWG 28 – 16, Ширина: 4,2 мм, 17,5 А22.97
Phoenixcontact SP 2,5/ 1-L 3043019Вставные,1 полюс , 0,08 мм2 – 4 мм2, AWG: 28 – 12, Ширина: 5,2 мм, Высота: 39 мм,24А91.59

Устройство и принцип работы колодки

В базовой комплектации клеммный зажим состоит из двух частей:

  1. Механизм зажима провода. Выполнен из луженой электротехнической меди. Задача зажимного механизма — зафиксировать жилу кабеля и поддерживать надежный электрический контакт между проводами.
  2. Изоляционный корпус. Изготовлен из негорючего полиамида. Защищает людей и окружающие и элементы проводки от контакта с находящимся под напряжением зажимным механизмом.

Дополнительно клеммники Wago могут оснащаться табличками для маркировки, встроенными диодами и защитными пломбировочными крышками.

Принцип работы состоит в зажиме провода пружиной. У некоторых моделей соединителей для этого имеется специальный рычаг (часто оранжевого цвета). Он нужен, чтобы открыть механизм и дать проводу попасть в область зажима. У других же достаточно просто вставить кабель с наконечником в пружинный механизм, и он раскроется самостоятельно.

Обратите внимание. Существуют заземляющие клеммники Ваго. Провода, которые к ним подключаются, электрически соединены с крепежом под DIN рейку

Такие колодки применяются строго только для заземления. Их легко отличить по жёлто-зелёному окрасу корпуса и металлическим защёлкам. Если подключить к такому клеммнику фазный провод, то возникнет короткое замыкание на землю и риск

Провода, которые к ним подключаются, электрически соединены с крепежом под DIN рейку. Такие колодки применяются строго только для заземления. Их легко отличить по жёлто-зелёному окрасу корпуса и металлическим защёлкам. Если подключить к такому клеммнику фазный провод, то возникнет короткое замыкание на землю и риск.

Виды клемм

Клеммные колодки

в корпусе имеются ячейки

Преимущества таких клеммников в том, что соединять можно различные материалы. Например, клеммное соединение алюминиевого и медного или большого сечения и малого. Это очень удобно, ведь соединенные алюминиевый и медный провода окисляются, что доставляет неудобства при дальнейшей эксплуатации. Соединительные клеммы не допускают прямого контакта проводов между собой. При выборе нужно знать ток, который будет протекать по проводам, он должен быть меньше номинального тока клеммника. Надежность, конечно, меньше, чем при пайке, но ведь это очень удобно, а также уменьшается время установки.

По исполнению соединение проводов клеммной колодкой существует следующих видов:

  • винтовое;
  • пружинное;
  • ножевое.

Винтовые клеммники

Монтаж клеммной колодки не доставляет хлопот даже людям, которые далеки от электрики. Соединить провода очень легко: необходимо выбрать колодку с требуемым размером ячейки, вставить жилы внутрь и зажать их винтами. Затягивать нужно с достаточно сильным усилием. Нужно прочувствовать момент, когда уже винт затянут, чтобы не повредить жилу. Спустя примерно год необходимо проверить соединение, при необходимости подтянуть винт. Это относится к недостаткам. Также нет возможности выполнить соединение трех проводов.

Вместо винта также можно использовать заклепку. Но тогда нужен специальный инструмент, и нужно учитывать, что конструкцию потом сложно разобрать. На заклепку надо поместить алюминиевый провод, затем пружинную шайбу, медный провод и плоскую шайбу. Специальным инструментом сжимают эту конструкцию. Если используются одинаковые материалы, то шайбу между ними класть не надо. Но последняя шайба должна быть одинакова.

Пружинные клеммы

Рычажок затянет провод

К недостаткам можно отнести тот факт, что приходится постоянно подбирать клеммник по количеству соединений. То есть если необходимо соединить три провода, то нужен клеммник, в котором предусмотрено подключение трех жил. Если имеется больше шести проводов, то придется комбинировать клеммники между собой. Специалисты-электрики рекомендуют пользоваться пружинными клеммниками для отделения фазы и нуля

Важно также помнить, что если один раз отсоединить рычажок, то в дальнейшем ухудшается надежность соединения при повторном зажатии

Ножевые клеммы

Ножевые клеммы также удобны в использовании. При соединении нет необходимости в предварительной зачистке контактов. Но следует применить силу, ведь нужно тщательно зафиксировать жилу в специальном ноже. Часто такие клеммы называют накидными и используют их в автомобилях, например, при подсоединении к лампе фары.

Клеммы для распределительных коробок

Клеммники также применяются в распределительных шкафах. Они представлены в виде поликарбонатного корпуса с медной площадкой, на которой расположены отверстия для присоединения. Имеют также стальные пружины для фиксации проводов. Очень удобно использовать клеммники, когда нужно подсоединить провода заземления в один общий. Такой вид клемм подходит для соединения проводов различных видов. Для удобства установки на корпусе нанесены данные со значением номинального тока, диаметра проводов, предельно допустимые нагрузки. Также предусмотрена паста для предотвращения перегрева.

Клеммы с предохранителем

Производители предусмотрели также дополнительную защиту электропроводки и оснащают клеммы предохранителем. В этом типе соединения имеется держатель, куда помещается стандартный предохранитель. Очень удобно при эксплуатации электротехники без встроенного предохранителя.

Клеммные колодки для освещения

Клеммники для освещения позволяют значительно упростить и сократить монтаж при прокладке электрооборудования для освещения. Корпус позволяет выдержать температуру около 105 градусов, медные контакты дают возможность улучшить проводимость, пружины надежно фиксируют жилы. Такие клеммники иногда изготавливают со специальной пастой, которая защищает соединение от окисления и не дает проводникам перегреваться.

Клеммы для светильников

При установке люстр, торшеров или вентиляторов вместе с люстрой можно воспользоваться клеммником для светильников. Очень удобно соединять одновременно до пяти проводов. Оснащаются самозажимными контактами, что облегчает установку и монтаж, при этом также уменьшается количество расходного материала. Все клеммы маркированы, имеются удобные защелки, которые позволяют выполнить быструю установку.

Основные варианты соединения проводов

Существуют разные способы соединения кабеля. Это сварка, механические скрутки или использование клеммников. Как правильно соединить провода между собой зависит от определенных требований, обеспечивающих безопасность и надежность системы.

Вариант соединения при помощи клемм

Скрутка

Этот способ используется при отсутствии специальных инструментов и дополнительных приспособлений. Провода закручиваются и заматываются изолентой. Такой вариант надежен, но нужно соблюдать некоторые правила. Медь скручивается только с медью, а алюминий с алюминием. Запрещено скручивать медные и алюминиевые изделия, так как при этом возникает процесс электролиза и компоненты разрушаются. Вариант скрутки зависит от материала, диаметра и предназначения соединения.

Современный вариант скрутки выполняется без плоскогубцев, а с помощью специальных полимерных колпачков, внутри которых находится спираль из металла.

Чтобы выполнить соединение, концы проводов сначала нужно зачистить на расстояние 15 мм, а затем вставить их внутрь колпачка. Затем корпус поворачивается до упора.

Плюсы скрутки:

  • простая технология;
  • доступные материалы.

Минусы:

  • нельзя соединять провода из алюминия и меди;
  • не очень качественная стыковка.

Такой вариант подходит для временной проводки.

Скрутка проводов

Пайка

Нередко применяется и пайка. Тем более такой вариант также прочен, как и сварка, но при этом нет необходимости доставать сварочный аппарат. Подойдет и обычный паяльник. Проводки фиксируются при помощи плавленого припоя.

Чтобы выполнить пайку сначала с проводов следует убрать изоляционный слой, а затем почистить поверхность наждачкой. Контакты нужно состыковать, а затем припой с паяльника нанести на скрутку. Припой должен попасть внутрь скрутки и соединить жилы друг с другом. После остывания провода следует изолировать.

Варианты соединения

Сварка

Теперь выясним, как соединить провода методом сварки. Для этого проводки сначала скручиваются, а затем их концы свариваются. При этом получается надежное и стабильное соединение. К минусам такого метода относится то, что соединение получается неразъемным. И если понадобится что-то поменять, то придется полностью убирать сплавленный участок.

Кроме того, для такого способа требуется сварочный агрегат и специальные электроды. После остывания сваренную область изолируют с помощью термоусадочной трубки или изоленты.

Способ сварки

Опрессовка

Чтобы сделать опрессовку понадобится медная гильза или алюминиевая. Ее выбирают из расчета диаметра скрутки. Зачищенные провода нужно скрутить, а затем надеть на них трубку-гильзу. Ее зажимают специальными клещами. Такой вариант достаточно сложен, поэтому его применяют профессиональные электрики.

Опрессовка проводов

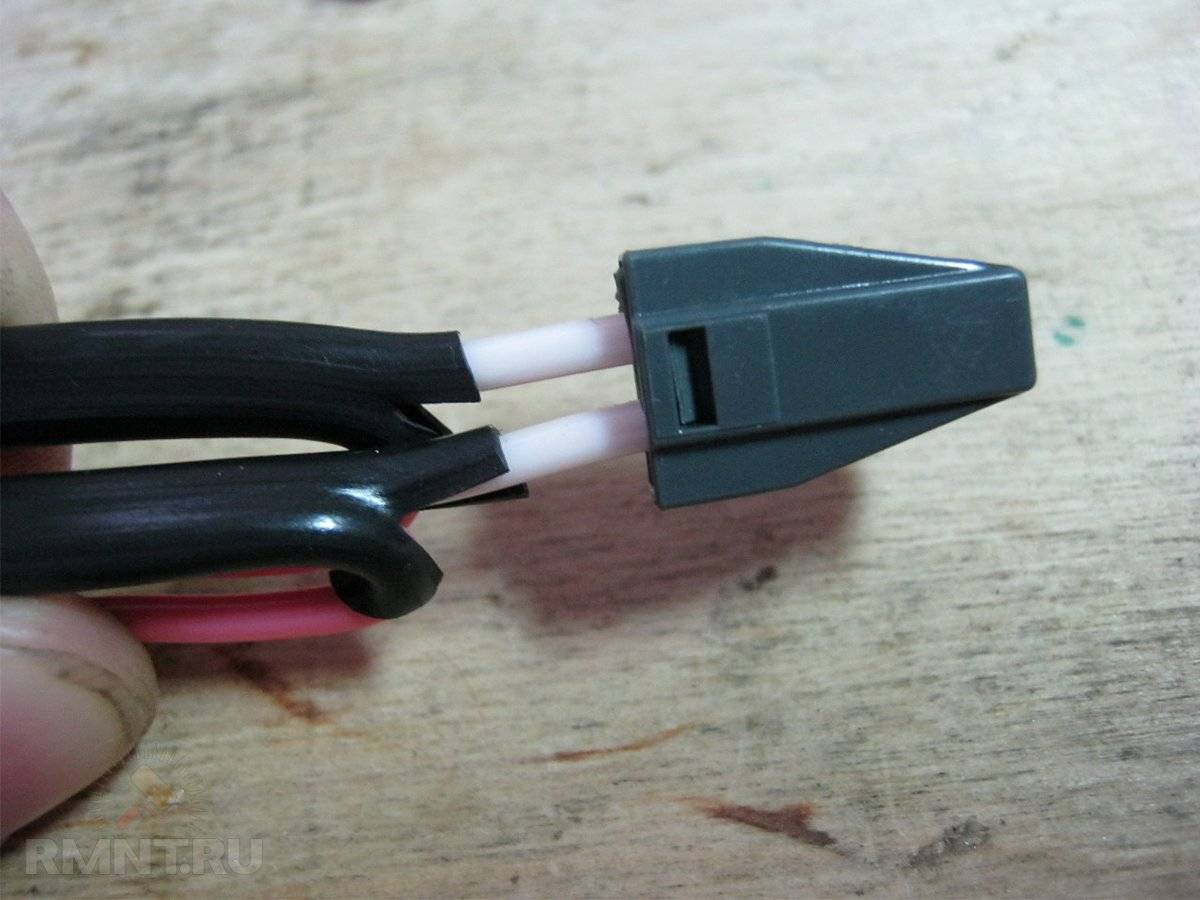

Клеммы для соединения проводов

Существуют разные соединители для электрических проводов и один из простых вариантов – клеммные колодки.

Клеммная колодка состоит из пластикового корпуса с запаянной пластиной или металлическим гнездом. Между пластинками или в гнездо устанавливается оголенный проводник, зажимающийся винтом. После затягивания винта следует убедиться в прочности конструкции. Для этого рекомендуется подергать проводник.

Стоит учитывать, что места соединений не изолируются, поэтому использовать клеммные колодки можно только в помещениях с нормальным уровнем влажности.

Плюсы этого способа:

  • быстрота и простота применения;
  • небольшая стоимость;
  • не требуются специальные навыки;
  • можно соединять кабели с разными диаметрами.

Из минусов стоит отметить то, что соединения в клеммных коробках необходимо периодически подтягивать.

Использование клеммных зажимов позволяет избежать соприкосновения разных материалов в проводах. Поэтому таким способом можно выполнить соединение алюминиевых и медных проводов между собой. Клеммные колодки бывают пружинными, винтовыми и ножевыми.

Для прочного соединения применяются разные варианты клемм
