Достоинства клеммников WAGO
Название компании WAGO (производителя самозажимных клеммных устройств) прочно закрепилось в словаре современного электрика, видоизменившись в обиходной речи до «waga» и «vago». Практически все подпружиненные зажимы и рычажные соединители-фиксаторы стали называть «ваги электрические», а фирменные изделия КВ в обиходе называют просто вагами. Столь широкая популярность и востребованность КВ вызваны рядом неоспоримых достоинств соединительных клеммников перед другими традиционными способами соединений электропроводников: скруткой, пайкой, сваркой или опрессовкой.
К числу основных достоинств КВ относят следующие обстоятельства:
возможность соединения проводов, различающихся размерами сечений токопроводящих жил и изготовленных из разных материалов (медь, алюминий);
Фиксация проводов разных сечений
- качество зажимного усилия не зависит от температурного режима эксплуатации;
- наличие клеммного зажима для каждого проводника;
- нулевую вероятность короткого замыкания;
- простоту и аккуратность монтажа;
- отсутствие влияния человеческого фактора – качество соединения не зависит от уровня квалификации исполнителя, устанавливающего КВ;
- возможность многократного применения;
- измерения параметров электрической цепи выполняются без нарушений ее изоляции.
Отличительные черты Wago
Клеммники Wago
По сравнению с другими аналогичными приспособлениями клеммники Wago обладают рядом следующих характерных только для них особенностей:
- большое разнообразие моделей, как для бытовых электрических цепей, так и производственных силовых линий;
- наличие зажимов одно- и многоразового использования – в отдельных моделях таких клеммников при необходимости демонтажа или ремонта отдельного участка электрической цепи зажатый проводник можно легко вынуть из фиксатора;
- надежность и простота конструкции;
- прочность корпуса;
- устойчивость зажима к низким и высоким температурам;
- надежная фиксация проводников в зажиме и отсутствие риска самопроизвольного их выскакивания.
Также ваги для соединения проводов обладают небольшими размерами и удобством обслуживания.
Что чаще всего считают именно недостатком Wago
Основным недостатком подобных клеммников, как ни странно, можно назвать некомпетентность людей, называющих себя специалистами. В сети интернет можно найти огромное количество фото с обгоревшими «Ваго», на основании которых неопытные домашние мастера делают неправильные выводы о работе подобных деталей. Однако стоит лишь присмотреться к большинству из подобных фотопримеров, как становится ясно, что оплавление корпусов произошло снаружи, что невозможно, если виной всему клеммник.
ФОТО: promstarkld.ruНа самом деле такие клеммники весьма надёжны при правильном использовании
Также стоит обратить внимание и на критическую нагрузку на соединение. Превышать параметры, указанные в технической документации как предельные, не стоит
Но это касается не только Wago, но и любых клеммников или скруток, а значит, и с этой стороны недостаток не обоснован.
ФОТО: elektrik-l.ruСкрутка также может подвести, если ослабнет контакт
Устройство
Клеммник wago имеет пластиковый изолированный корпус, благодаря чему безопасен как при монтаже, так и в процессе эксплуатации. Он может быть как прозрачным (в основном у клеммников 773 серии) так и из матового серого пластика (серия 222). Флажки изготавливаются из оранжевого пластика.
Внутри пластикового корпуса находятся непосредственно сами контакты, изготовленные из меди, луженой оловом. Разница между сериями 222 и 773 лишь в конструкции этих клеммных контактов.

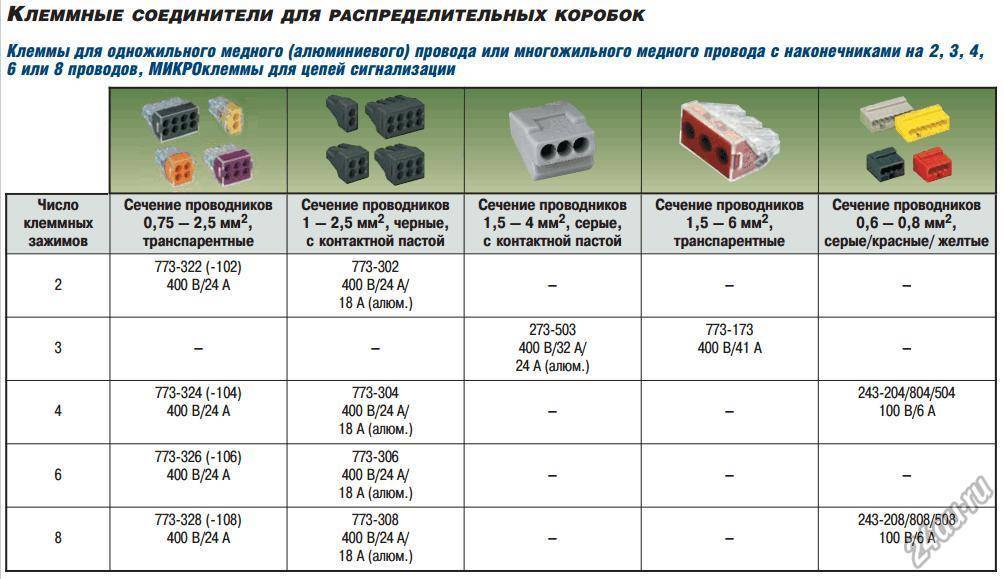

Wago 773
Клеммник ваго 773, который является одноразовым, действует следующим образом. Провод, входя между лепестками пластины, разжимает их. При попытке выдернуть его назад, эти лепестки сжимаются. И чем большее усилие прикладывается, тем сильнее зажимается конец. Конечно, его возможно извлечь, если прилагая небольшое усилие вытягивать его, одновременно подкручивая. Но, как уже говорилось, делать этого не стоит, лучше все-таки клеммник после этого поменять. Но для сохранения длины этот метод вполне приемлем.
К тому же стоимость контактора этой серии не слишком высока, чтобы ради этого рисковать сохранностью имущества и здоровьем. Хотя многие и считают, что монтажная пружинная клемма недостаточно плотно зажимает провод и не создает необходимого контакта, но многолетний не снижающийся спрос на подобную продукцию и долговечность соединений, выполненных с ее помощью, говорит об обратном.
Wago 222
Ваго 222 серии, многоразового использования
Ваговские зажимы для многоразового использования, конечно, стоят немного дороже, но, при этом, и преимуществ у них больше. К примеру, если смонтированную электрическую проводку в квартире необходимо перекоммутировать (раскидать помещения на разные автоматы и тому подобное), то если в распределительных коробках для соединения использовались клеммники wago 222, то это не займет много времени.
Для извлечения провода необходимо лишь поднять флажок и вытащить провод, так как при поднятом рычажке зажим открыт, и конец ничто в корпусе не удерживает. Для соединения же необходимо вставить его в контактное гнездо и опустить зажим, тем самым надежно зафиксировав его в контакторе.
Нужно заметить, что получившееся соединение будет очень плотным и не допустит нагрева при условии, что правильно подобран размер гнезда, так как они тоже могут быть разными. Самыми распространенными для монтажа электропроводки в квартире являются пружинные клеммы с гнездами для провода сечением 0,8–4 кв. мм.
Плюсы и минусы применения
Практикующие электромонтеры разделились на две категории
Одни акцентируют внимание на достоинствах клеммников Ваго, другие же отмечают в основном недостатки. На деле же истина где-то между этими двумя мнениями
Плюсы применения Ваго:
- быстрый безвинтовой монтаж;
- минимальный набор нужных инструментов и материалов;
- клеммник легко купить даже в небольшом электротехническом магазине;
- аккуратность и логичность проводки;
- соответствие правилам безопасности.
Минусы клеммников:
- необходимость в периодическом осмотре;
- должны быть визуально доступны;
- плохо справляются с нагрузками больше 1 кВт;
- большое переходное сопротивление контактов;
- риск перегрева и расплавления;
- высокая стоимость.
Ценообразование:

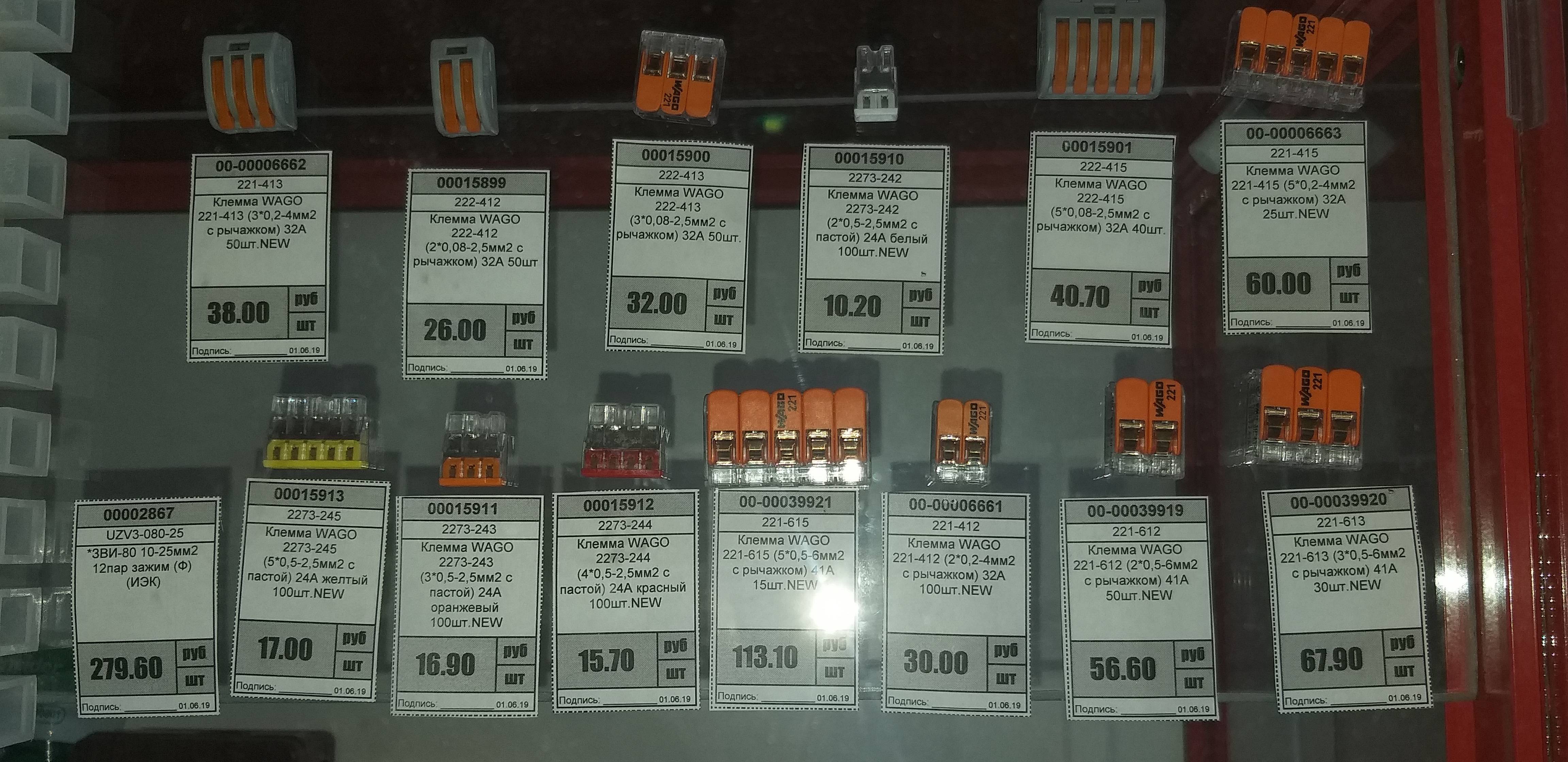

Очевидно самое слабое (если не сказать — единственное) место немецких клемм — их достаточно высокая цена. Ниже в таблице приведены средние результаты по российскому электротехническому рынку при мелком опте.
| модель | Клеммы Wago (Германия) | Клеммы Feble (Китай) |
| 222-412 (2 контакта) | 15 руб. за шт. | 7.2 |
| 222-413 (3 контакта) | 19 руб. за шт. | 11.08 |
| 222-415 (5 контактов) | 45 руб. за шт. | 20.54 |
По сост. На 5.07.2016 (при курсе $US по ЦБ — 64.55 руб.)
Немецкие клеммы дороже в 2-2.5 раза, чем китайские аналоги, чем больше контактов — тем больше разрыв. Это связано с несколькими причинами:
- Популярность и «стоимость» бренда Wago по сравнению с китайским малоизвестным Feble гораздо выше.
- Пакет сертификатов у Wago гораздо больше, в него входят не только обязательные лабораторные испытания, но и добровольные, причем по стандартам различных стран, где представлена их продукция. Китайский производитель ограничился лишь обязательными тестами (UL, EAC, VDE, CVC).
- Сервисное обслуживание и поддержка. У Wago широкая сеть официальных дистрибьюторов по всему миру, свои сервисные центры. Китайский Feble имеет мало представителей, но замена брака входит в комплекс послепродажного обслуживания этого производителя
Несколько советов по применению Wago
Если вы собираетесь применять подобные клеммники в осветительных сетях либо в каких-то других, имеющих ограничение по току до 10 А, то используйте зажимы Wago смело, никаких нюансов и тонкостей здесь знать не нужно.
При использовании клеммников в сети с нагрузкой от 10 до 20 А, важную роль играет чистота поверхности проводника. Помимо этого в цепи обязательно должен быть установлен защитный автомат (на 10, 13, 16 либо 20 А).
При нагрузке свыше 25 А лучше отказаться от применения клеммных зажимов Wago, а воспользоваться пайкой, сваркой или опрессовкой проводов.
Можно самостоятельно усилить надёжность соединительного зажима, например Wago 733. Если у вас нагрузка достигает предельных величин, то поступите следующим образом. Зачистите жилы соединяемых проводов на 20-30 мм и вставьте их как положено в клеммник. Теперь, поворачивая зажим по часовой стрелке, скрутите оставшиеся оголённые части проводов и заизолируйте их. Будьте уверены, надёжность такого контакта выросла в несколько раз.
Достоинства и недостатки
Немецкие клеммы Wago обладают существенными преимуществами, главными из которых являются следующие:
- четкая фиксация с помощью пружины, исключающей случайное отсоединение;
- легкость монтажа, причем даже в труднодоступных местах и в условиях недостатка освещения;
- компактные размеры, позволяющие легко спрятать клемму в распределительной коробке;
- высокая ударопрочность, устойчивость к вибрационным воздействиям;
- отсутствие необходимости в специальном обслуживании;
- легкое разъединение в случае необходимости.
Современные соединители Wago обладают еще и таким свойством, как компенсация температурных расширений, благодаря чему соединение остается целостным даже при сильных перепадах температуры и влажности. Из недостатков многоразовых клемников можно выделить высокую стоимость, однако, учитывая высокое качество и надежность соединений, цена себя полностью оправдывает.
Плоские зажимы «CAGE CLAMP»
Данная конструкция контактной группы разрабатывалась с учетом многократного переподключения провода. Плоская, изогнутая пружина имеет прямоугольное окно для ввода провода с одной стороны и токонесущей шины с другой. Силой упругости она прижимает провод и шину друг к другу. При надавливании на верх пружины, окно приоткрывается, и появляется возможность вставить или извлечь провод с нулевым усилием. Благодаря этому, в контактную группу типа CAGE CLAMP можно легко вводить провода любого класса гибкости.
Если надавить на неё зажим сдвигается и окно, в которое вводится кабель, расширяется. Таким образом, появилась возможность извлечь кабель из клеммы или ввести в неё гибкий провод (многопроволочную жилу). Красной стрелкой на рисунке указано направление, в котором нужно надавить на пружину.

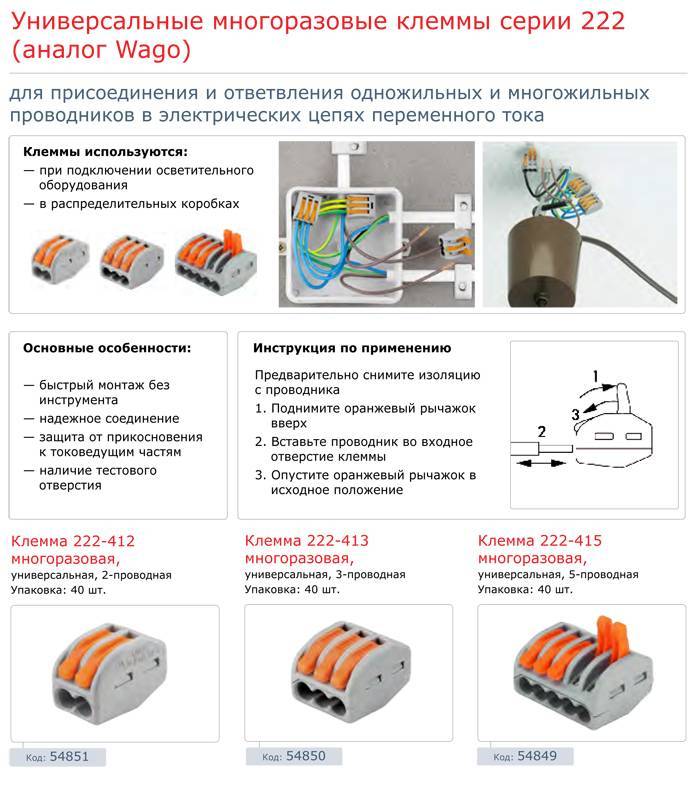

Популярные модели такого вида: WAGO 222 и 224 (многоразовые). Соединяют медную проводку с сечением от 0,08 до 35 мм2, максимально допустимый ток – 32А. Самозажимные клеммы с рычажными зажимом серии 222 производятся без пасты и применяются при соединении проводов одной и нескольких жил с сечением до 4 мм2 и напряжении до 380В. Если необходимо соединить проводку из алюминия, то пасту необходимо покупать отдельно.

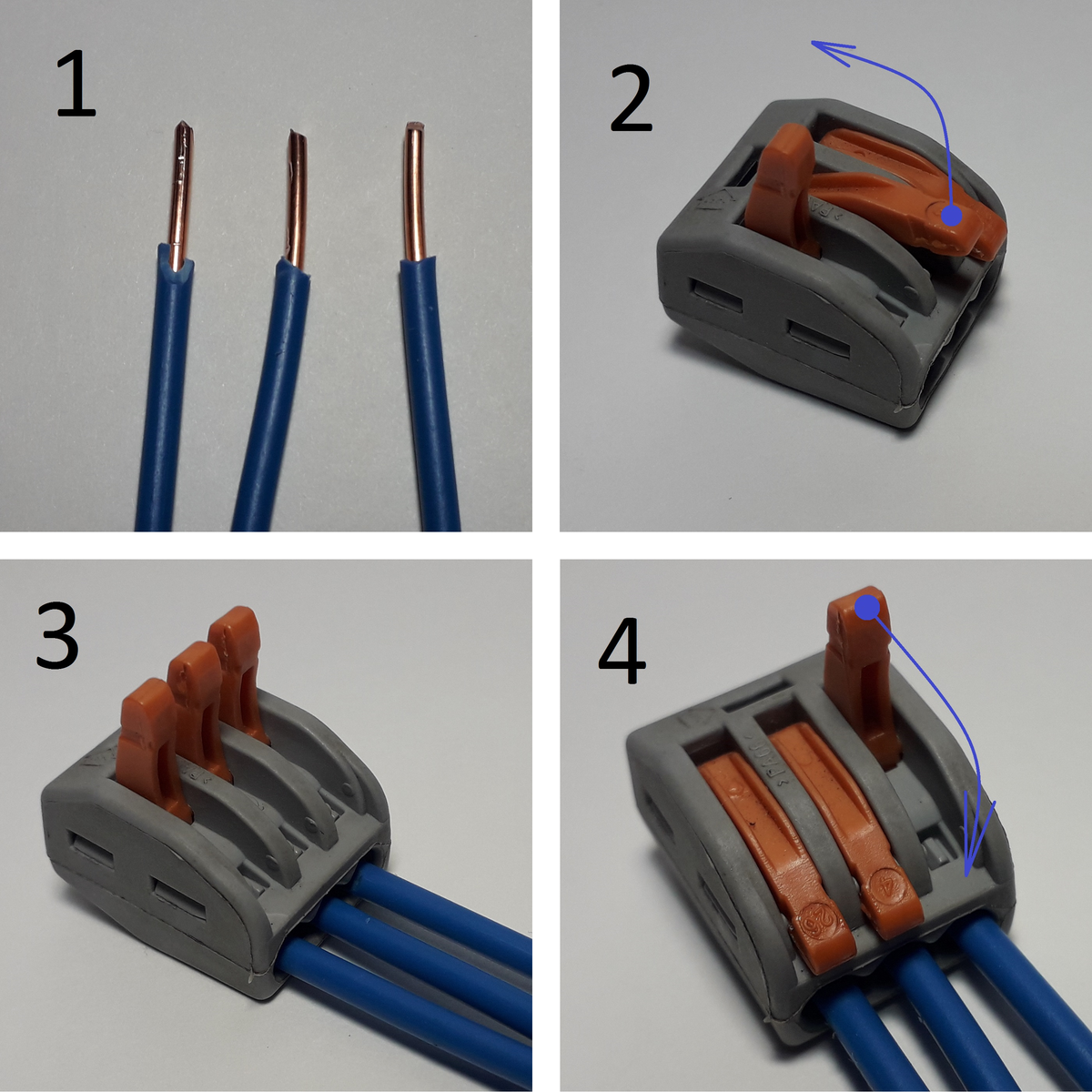

Зачищенный от изоляции на 8-10 миллиметров провод вводится в WAGO 222 до упора. При этом рычаг поднят, пружина сжата, а окно раскрыто. После этого опустите рычаг и соединение готово – провод надежно зажмется. При этом использование наконечников или лужение многопроволочных жил необязательно.

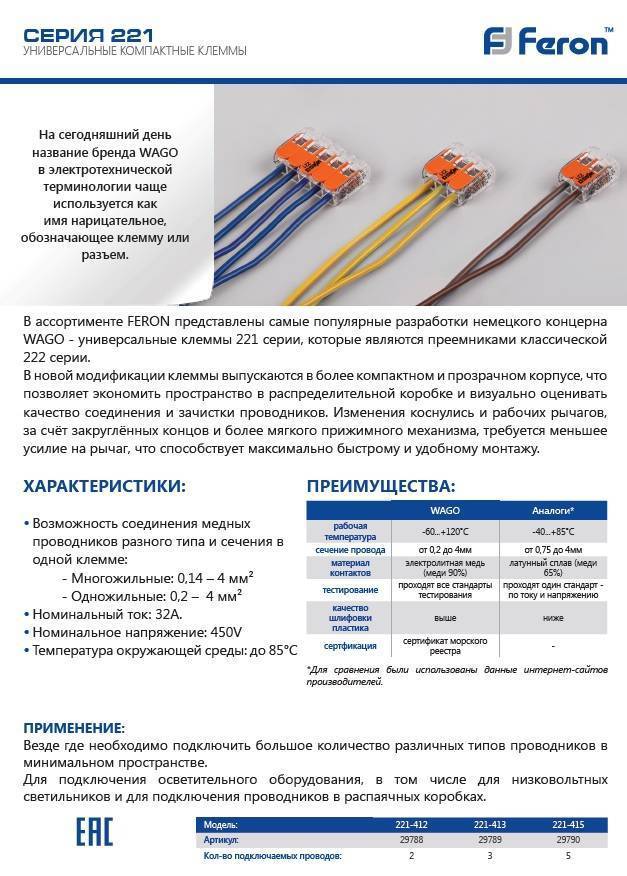

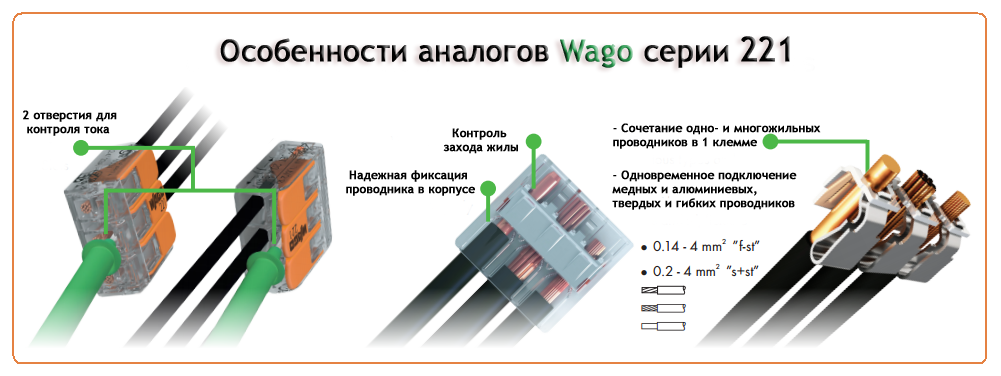

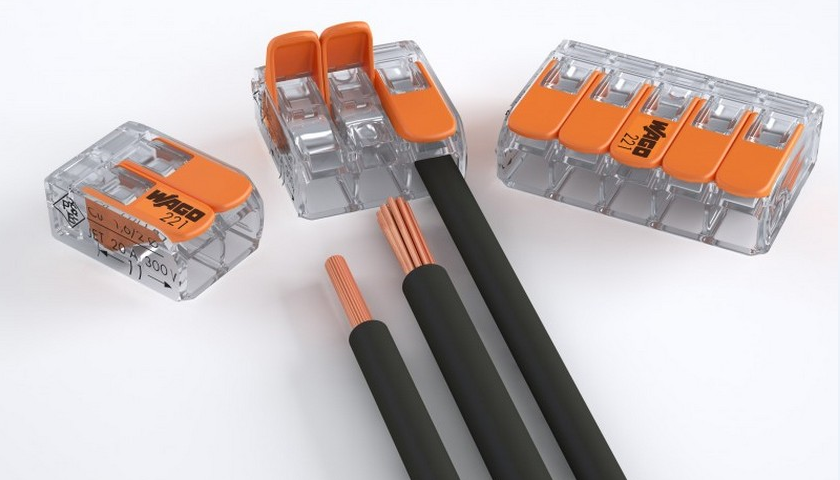

Аналогами серии 222 считаются клеммники WAGO 221 (на фото ниже). Это универсальные пружинные клеммные колодки с рычагами, которые подходят для любых медных проводников. Условия эксплуатации разъема ваго 221 значительно упрощены, так как их размеры компактные. Рассчитаны на напряжение до 450В. Используются для проводов с сечением 0,14–4 мм2 и для наконечников 002–4 мм2.
Клеммники серии 224 используют для подключения осветительных приборов, но и никто не запрещает вам использовать для этих целей другие модели WAGO. Они отличаются соединение «встык», что в некоторых случаях удобно, и не нужно сгибать жилу.
Это интересно: Розетки и выключатели Legrand — серии, преимущества, сравнение цен
Соединение проводов
Здесь Вашему вниманию будут предложены некоторые советы как правильно соединить провода в плане обеспечения надежного контакта. Если Вас интересует соединение проводов при монтаже электропроводки в соответствии с определенной схемой, то посетите эту страницу.
- Общие требования к соединению проводов следующие:
- Медные и алюминиевые провода непосредственно между собой соединять нельзя. При таком соединении они активно окисляются, электрический контакт при этом ухудшается, происходит нагрев, чреватый возгоранием проводки.
- Необходимо обеспечить надежную изоляцию места соединения.
- При наличии в месте его расположения влаги следует обеспечить необходимую герметичность.
Теперь, собственно, об основных способах, которые позволяют соединить провода удобно и надежно. Самый древний из них – скрутка. Повторяю, что таким способом можно соединять провода только из одинаковых материалов. Не самый лучший способ, но весьма распространенный.
Основное требование – обеспечить надежность контакта. Для этого провода следует навивать под достаточно большим углом, причем заканчивать процесс навивки следует пассатижами, прилагая достаточное усилие сжатия их губок.
Изоляцию можно выполнять разными способами, например изоляционной лентой, термоусадочной трубкой, полиэтиленовыми колпачками, но удобнее и лучше использовать соединительные изолирующие зажимы (СИЗ), которые помимо изоляции обеспечивают дополнительную фиксацию контакта.
Поскольку СИЗ имеет внутри винтовую пружину скручивать провода и накручивать на них СИЗ следует по часовой стрелке. Концы проводов на скрутке лучше ровно обкусить. Можно использовать винтовые клеммные соединители. На мой взгляд, не самый удобный и лучший способ соединить провода.
Привожу его потому, что он достаточно часто используется при подключении таких электробытовых приборов, как люстр, бра, других осветительных приборов. Достаточно удобны в работе соединители WAGO. В русской транскрипции они известны как ВАГО, ВАГА, ВАГИ. Для того, чтобы при их помощи соединить провода, достаточно вставить зачищенные проводники в соответствующие отверстия.
Соединители WAGO выпускаются под разное количество проводов, но следует помнить, что все посадочные места одного соединителя между собой имеют электрический контакт. Поэтому, чтобы, например, соединить ноль и фазу их потребуется две штуки. Не забывайте: соединители выбираются в зависимости от количества, сечения проводов, максимально коммутируемых токов, напряжений, мощностей.
Ну а, справедливости ради, надо заметить, что самое надежное соединение проводов – это сварка. Правда процесс этот более трудоемкий, поэтому о нем упоминают не часто.
Сервисная клемма
Соединять многожильные провода — то еще удовольствие. Добиться нормального контакта сложно, так как проводки плохо гнутся. Срастить два провода можно при помощи сервисной клеммы WAGO (маркировка 224-201). Она состоит из двух одинаковых частей с кнопками. При нажатии на них открывается достаточно большое окошко, в которое вставляется зачищенный проводник. Когда кнопка отпускается, пружина прижимает провод к контактной площадке.
Сервисная клемма Ваго — для соединения многожильных проводов
Аналогичная операция проводится с другой стороны. При таком способе соединения контактная пластина имеет большую площадь соприкосновения с проводниками — зажимает множество проводков. Это действительно дает хорошие результаты.
Монтаж клеммников
Чтобы выполнить монтаж, следует соблюдать несколько рекомендаций. Они несложные и, пользуясь ими, разобраться в любых алгоритмах подключения проводов будет легко:
У кабелей стоит сохранять запас для ещё одного применения.
Распределительные коробки должны быть открыты для проверки.
Клеммы монтируются в монтажные коробки.
Клеммник приобретается с запасом с точки зрения пропускаемого тока.
Нагрузка линий в клеммнике в сумме не должна превысить номинальный ток.
Когда клеммы уже смонтированы, проверяющих их напряжение прибор следует подключать к нужным гнёздам.
Окисление алюминия нужно предотвратить, используя пасту.
Когда провода зачищаются, удобнее сверяться с метками на клеммнике.
Важно учитывать допустимые параметры устройства.
Этого не скажешь о многоразовых моделях. Здесь кабели так же зачищаются, потом вставляются в гнёзда и зажимаются посредством опускания оранжевого флажка. Подняв его, кабель можно будет вытащить обратно.
