Принцип работы
Если интересуют магнитные пускатели, назначение, устройство, принцип действия, стоит разобраться в механизме. У него за счёт мостика обеспечивается разрыв силовой цепи. Поскольку применяется подвижный якорь, обеспечивается надежное электрическое соединение.
Когда магнитопровод переходит в нижнее положение, пружины зажимаются, на устройство воздействует магнитное поле. Якорь отходит от контактов, и обмотки катушки ничего не угрожает.
Интересно! Устройства для функционирования подключаются к источнику напряжения.
Пользователи задаются вопросом, какие бывают магнитные пускатели. На самом деле учитывается категория. В зависимости от расположения элементов выделяют следующие разновидности:
- модификации открытого типа;
- автоматические защищённые элементы;
- устройство с влагонепроницаемым корпусом.
Разделение по конструктивным особенностям:
- с кнопкой на корпусе;
- с дополнительными контактами;
- с тепловым реле.

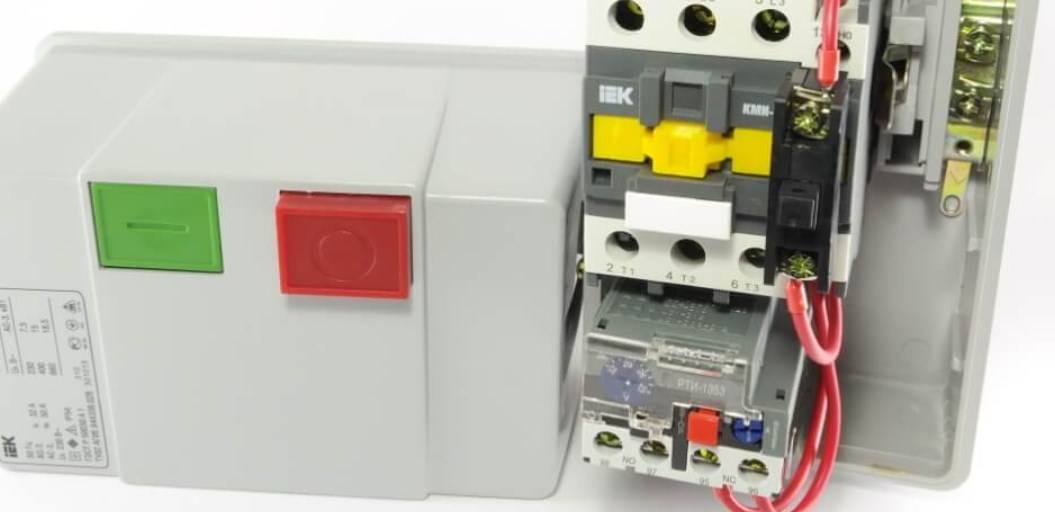

Открытого исполнения
Пускатели открытого исполнения устанавливаются в шкафах. Они монтируются в панелях, и делается все возможное, чтобы защитить их от влияния атмосферных факторов. Не допускается попадание пыли, а также влаги. Распространенными считаются модификации со следующими характеристиками:
- Номинальный ток от 9 ампер.
- Напряжение до 380 Вольт.
- Контакты — 1 или 3.
- Степень защиты IP20.
- Коммутационная износостойкость от 2К.
- Средние размеры 70 на 40 на 80 мм.
Продаются мощные аппараты в комбинации с тепловым реле. У них высокий параметр допустимой температуры (+ 60 градусов). Также они не боятся повышенной влажности. Если присмотреться к моделям компанию Pro, с номинальным напряжением 380 вольт, у таких моделей имеется изоляция, а мощность потребления катушки доходит до 800 Вт.
К числу прочих особенностей, приписывают оперативное срабатывание и значительную коммутационную износостойкость. Магнитные пускатели производятся с естественным охлаждением. Они, в первую очередь, предназначены для дистанционной остановки, пуска двигателей. Допускаются моторы с короткозамкнутым ротором. Также встречается продукция «Евростандарт», которая имеет следующие характеристики:
- Номинальный ток 60 ампер.
- Рабочее напряжение 380 Вольт.
- Износостойкость — категория as3.
- Номинальное напряжение изоляции до 600 Вольт.
- Средние габариты 120 на 85 на 115 мм.
- Крепление осуществляется по рейке.
- Мощность двигателей от 30 кВт.
- Средний вес 1.3 кг.
Защищенного исполнения
Пускатели защищенного исполнения, подходят для помещений с пониженным уровнем влажности. Элементы защищены от воздействия пыли. Установки зачастую производятся компанией «Евростандарт». У них номинальное напряжение доходит до 660 Вольт, потребляемая пусковая мощность 7.5 кВт.
Средние габариты — 160 на 90 на 116 мм, установочные размеры средние 150мм, а масса от 0.5 килограмм. Есть пускатели с реверсивной оболочкой, используется тепловое реле. Степень защиты может быть ip54. Модификации годятся для работы с переменным током в цепи управления. Разрешается использовать сигнальные лампы либо кнопочные реле. Также встречаются пускатели серии ПО для трансформаторов.
- Частота от 50 герц.
- Замыкающие контакты — 2 штуки.
- Номинальный ток 100-200 ампер.
- Минимальная допустимая температура — минус 40 градусов.
- Защита ip30.
- Допустимая максимальная температура окружающей среды — плюс 60 градусов.
Стоит обратить внимание на пускатели серии КТ с номинальным напряжением 380 вольт. Рабочий ток составляет более 100 ампер
У них предусмотрено три и более контактов. Магнитные пускатели серии ПМЛ способны работать в местах с повышенным уровнем вибрации.
У них высокий показатель относительной влажности, плюс они не боятся ультрафиолетового излучения. Установки могут использоваться в нишах, а также в панелях.
Пылебрызгонепроницаемого исполнения
Установки пылебрызгонепроницаемого исполнения должны устанавливаться под навесами. Оборудование не боится воздействия воды, а также пыли. Элементы защищены от воздействия ультрафиолета. Востребованными остаются модификации с напряжением 660 Вольт, которые могут работать в цепи с номинальным током 10 ампер.
Модели поставляются с винтовыми креплениями, монтируются на рейку. Компания «Пускконтакт» предлагает устройства для трехфазных асинхронных электродвигателей. Параметры моделей из серии ПКЛ:
- Установочные размеры 50 на 30 мм.
- Мощность двигателя от 4 кВт.
- Средняя масса 0.4 кг.
- Номинальный ток более 10 ампер.
- Напряжение изоляции до 700 Вольт.
Классификация контакторных устройств
Существуют различные типы контакторов, отличающихся друг от друга по различным показателям. Среди них можно выделить следующие параметры.
В первую очередь, они классифицируются по назначению. Сюда входят следующие виды и категории:
- Приборы для дистанционной коммутации. Большинство из них работает под ручным управлением оператора, используя кнопки или выключатели. В нужное время подается сигнал, и устройство приводится в действие. В другом способе несколько контакторов соединяются в общую автоматизированную систему питания, в которой для подачи команд используется электронная схема. На случай аварийной ситуации предусмотрена система защиты, размыкающая контакты.
- Включение мощного электрооборудования при помощи слаботочных линий. Возникает вопрос, для чего нужен контактор в таких случаях? Не лучше ли воспользоваться традиционной кнопкой? Это, конечно, можно сделать, но тогда понадобится очень массивная и громоздкая аппаратура, а сам процесс включения потребует значительных усилий. То же самое касается и выключения. Поэтому для этих целей используются компактные слаботочные устройства, позволяющие с высокой частотой выполнять циклы включения-выключения. Таким образом, слабый ток подается на катушку, а уже потом осуществляется запуск мощного электродвигателя.
Каждый контактор модульный разделяется по типу привода его в действие. В этом случае также можно отметить различные варианты:
- Электромагнитный привод считается основным, именно он заложен в принципе действия большинства устройств. При подаче напряжения происходит включение, а при отсутствии напряжения прибор отключается. После полного отключения, включение нужно выполнять повторно, что обеспечивает дополнительную безопасность при работе с электроустановками.
- Контактная группа может быть приведена в движение с помощью пневматических устройств. Такая система, предназначенная для коммутации, не требует электромагнитного привода. Управляющая команда подается импульсом высокого давления. Подобные системы применяются для локомотивов железных дорог, и других установках с пневматикой.
Любой контактор модульный КМ в зависимости от модификации, может быть смонтирован разными способами:
- Специализированные устройства, в том числе и без корпусов, не имеют каких-либо дизайнерских ограничений и устанавливаются исключительно с позиций нормальной функциональности и безопасной эксплуатации.
- Существуют конструкции, создаваемые в индивидуальном порядке под конкретную электроустановку. Они не подходят для бытовых условий, поскольку размещаются в специально отведенных местах.
- При стандартном монтаже модульный контактор и его подключение осуществляются на ДИН-рейку в щитке, вместе с другими устройствами.
Существуют различия и в соответствии с номинальным напряжением основной цепи. В этом случае контактор КМ может входить в группу устройств, работающих с напряжением 220 и 440 вольт или в группу с напряжением 380 и 660 В. Прибор, бывает однополюсный, а также двухполюсный и с большим количеством полюсов – до 5 единиц.
Как подключить модульный контактор (+ схема подключения)
Подключаться такие приборы могут разными способами. Все зависит от требований безопасности, характеристик сети и желаемого результата. Выделяют такие наиболее популярные схемы:
- реверсивные;
- простые (используется один контактор для соединения);
- однофазные.
Есть ряд ошибок, которые допускают неопытные электрики:
нежелание устанавливать в сеть защитные средства автоматики;
наличие ненужных элементов на реверсивной схеме;
нарушение мер предосторожности и безопасности;
подбор МК, несоответствующих характеристикам сети.
МК — это незаменимая в электрике вещь. Кто-то скажет, что это простой переключатель, но это не так. Контакторы обладают более продуманной конструкцией, которая является безопасной и стойкой к перепадам напряжения.
Отличия контакторов от магнитных пускателей
При рассмотрении вопроса о приобретении коммутационного прибора нужно хорошо представлять себе, чем отличается пускатель от контактора. Аппараты имеют ряд конструктивных и эксплуатационных различий.
Габариты, конструктивные особенности и защищенность
Контактор может иметь до пяти полюсов. Благодаря присутствию дугогасительных камер, контакторные устройства отличаются большими размерами и значительной массой. Часто «начинка» изделия даже не помещается в корпус, чтобы не создавать дополнительное утяжеление. Однако эта «оголенность» представляет опасность для окружающих. Отсутствие корпуса также означает невозможность защититься от попадания жидкости, что накладывает ограничения на то, куда можно ставить контактор. Его помещают в специальный щиток или электрический шкаф.
Пускатели обычно являются более компактными устройствами. «Начинку» размещают в пластмассовом корпусе, что обеспечивает защиту от влаги и безопасность для пользователей и сторонних лиц. Благодаря этому, устройство можно устанавливать даже на открытом воздухе. Но у аппарата нет дугогасительной камеры, это ограничивает возможности его эксплуатации. В высокомощных электроцепях и там, где имеется большое число коммутаций, использовать пускатель не рекомендуется.
Производственный фактор
Еще одним отличием пускателя от контактора является то, что в слаботочных исполнениях изготавливаются только первые. Данная особенность – одно из обстоятельств, обеспечивающих популярность пускателей и их широкую представленность на рынке этого класса приборов. Контакторы в слаботочных цепях устанавливать не следует.
Назначение устройств
Хотя пускатели и относятся к устройствам широкого профиля, подходящим для эксплуатации во многих системах, их главной стезей являются трехфазные электродвигатели, функционирующие на переменном токе. Прибор не только запускает и отключает двигатель, но и предохраняет его от непреднамеренного запуска. Применять его можно в электросетях напряжением до 380 Вт.
В отношении контакторов можно сказать, что они могут выполнять коммутацию любых типов цепочек, но их конструктивные особенности требуют создания определенных условий. Предел напряжения будет составлять 660 В. Изделия подходят для применения в таких системах, как цепочки компенсации реактивной мощности. Используются они и для работы с электрическими двигателями и разными типами цепей, несущих высокую нагрузку.
Где используются контакторы
Для чего нужны контакторы? Сферы применения данных приборов разнообразны:
- коммунальное хозяйство: управление освещением, лифтами, вентиляцией и системами тепло- и водоснабжения;
- в промышленности и строительстве контакторы встречаются практически во всех электрических приборах;
- для электротранспорта: в трамваях и троллейбусах эти аппараты отвечают за работу тягового двигателя;
- в бытовых условиях с помощью контакторов автоматизируют работу внутридомовых электросетей.
В зависимости от функций бывают и узкоспециализированные контакторы, сконструированные для работы, например, только с двигателями или строительной электротехникой. Перед тем, как купить прибор такого типа нужно точно определиться, где и при каких условиях он будет работать.
Магнитные пускатели
Магнитный пускатель — низковольтный аппарат комбинированного типа и электромагнитного принципа, который производит запуск электродвигателей, обеспечивает их непрерывное вращение, отключает от электропитания, защищает, выполняет реверсивные функции.
Принцип работы
Данный прибор, состоит из основной части, для стационарного крепления, катушки, якоря, который передвигается по направляющим механизма, пружинного механизма, стационарных и подвижных контактов и корпуса. Самые простые пускатели, предстают в виде коробки, оборудованной кнопкой и клеммами, для присоединения к силовым цепям и стационарным контактам.
Принцип действия, заключается в том, что, когда ток попадает на катушку пускателя, он срабатывает по принципу электромагнита. Под воздействием магнитного поля, якорь притягивается к сердечнику, вследствие чего происходит замыкание контактного мостика, и запускается электрооборудование. Нижнее положение якоря, влияет на работу всего прибора. В данном положении, должно быть надежное сцепление контактов, так как данная составляющая играет роль прочного соединения входных и выходных электрических проводов, в момент срабатывания схемы.
Отсутствие тока, влечет за собой, исчезновение магнитного поля вокруг катушки. Это приводит к отбрасыванию якоря вверх за счет энергии пружин, контактный мостик, находящийся на подвижной части, обеспечивает разрыв силовой цепи, что приводит к отключению питания и оборудования. В данной системе, тоже есть наличие, вспомогательных блок-контактов.
Исправность магнитных пускателей, можно проверять вручную. Если устройство исправно, то, при нажатии на якорь, должно ощущаться сопротивление от сжатия пружин. Такое ручное управление допустимо только для проверок и не применяется во время рабочего процесса.
Область применения
Основная сфера использования магнитных пускателей — запуск, остановка и реверс электрических двигателей асинхронного типа. А, так как эти устройства достаточно неприхотливы и защищены от воздействия окружающей среды, то их устанавливают для дистанционного управления осветительным оборудованием, компрессорными установками, насосами, кранами, электропечами, конвейерами, кондиционерами.
Особенности включения пускателей в трёхфазные сети
Для подключения в силовую линию 380 Вольт потребуется три магнитных пускателя, управляемых с одного общего пульта. Но этот приём может рассматриваться только теоретически, поскольку трёхфазная сеть управляется посредством особых коммутирующих устройств – «мощных» контакторов.
Схема підключення контактора в линию приводится на размещённом ниже рисунке.
Включение контактора 380 Вольт
Из схемы видно, что для того, чтобы коммутировать (переключать) три «мощные» фазы в линиях 380в, достаточно воспользоваться одним управляющим пультом, рассчитанным на незначительные по величине токи.
Такие пульты могут располагаться отдельно и на некотором удалении от самого пускателя, в месте удобном для запуска оборудования в работу (двигателя станка, например).
В составе такого выносного пульта обязательно должны иметься две кнопки, одна из которых ответственна за старт конечного механизма (электродвигателя), а вторая – за его пуск. Для того чтобы после отпускания пусковой клавиши цепь питания не размыкалась, в схему управления работой пускателя вводится специальный блокирующий контакт, переключающийся одновременно с коммутирующими силовую линию контакторами.
Работа блокирующих цепей
Устройство и принцип работы магнитного пускателя
Основой является электромагнитная система, состоящая из катушки, неподвижной части сердечника и подвижной- якоря, который крепится к изоляционной траверсе с подвижными контактами. К неподвижным контактам при помощи болтовых соединений подключаются с одной стороны провода от электросети, а с другой- к нагрузке.
Для осуществления защиты от ошибочных включений устанавливаются по бокам или сверху над основными- блок контакты, которые например в реверсивной схеме с двумя пускателями при включении одного пускателя, блокируют включение второго. Если включится сразу два, то возникнет межфазное короткое замыкание, потому что изменение направления вращения асинхронного двигателя достигается благодаря замене местами 2 фаз. То есть со стороны подключения электродвигателя между пускателями делаются перемычки с чередованием на одном из них 2 фаз. Так же одна пара блок контактов необходима для удержания во включенном состоянии пускателя после отпускания кнопки «Пуск». Подробно схему подключения Мы рассмотрим в следующей статье.
Принцип работы пускателя довольно прост. Для включения необходимо подать рабочее напряжение на катушку. Она при включении потребляет по цепи управления очень маленький ток, их мощность находится в пределах от 10 до 80 Ватт, в зависимости от величины.
При включении катушка намагничивает сердечник и происходит втягивание якоря, который при этом замыкает главные и вспомогательные контакты. Цепь замыкается и электрический ток начинает протекать через подключенную нагрузку.
Для отключения необходимо обесточить катушку, и возвратная пружина возвращает якорь на место- блок и главные контакты размыкаются.
Между пускателем и 3 фазным асинхронным двигателем устанавливается тепловое реле, которое защищает его то токов перегрузки во внештатных ситуациях.
Внимание, тепловое реле не защищает от коротких замыканий, поэтому требуется установка перед пускателем необходимой величины автоматического выключателя. Принцип работы теплового реле прост— оно подбирается под определенный рабочий ток двигателя, при превышении его предела происходит нагревание и размыкание биметаллических контактов, которые размыкают цепь управления с отключением пускателя
Схема подключения будет рассмотрена в следующей статье
Принцип работы теплового реле прост— оно подбирается под определенный рабочий ток двигателя, при превышении его предела происходит нагревание и размыкание биметаллических контактов, которые размыкают цепь управления с отключением пускателя. Схема подключения будет рассмотрена в следующей статье.
Как устроен и для чего нужен пускатель?
Как можно логически определить из названия, это устройство предназначено для пуска электродвигателей различных приводных механизмов и техники. Это специфическое оборудование, которое необходимо для коммутации силовых целей с большими нагрузками, как на постоянном, так и на переменном токе. Пускатель обладает более широким функционалом, нежели базовый контактор и кроме обеспечения частых пусков и остановок, может выступать в роли защитного барьера при перегрузках. Кроме этого, реверсивный и нереверсивный пускатели, например, серии ПМЛ, нашел свое применение при организации дистанционных схем управления, пуска насосных, вентиляционных, крановых агрегатов, кондиционеров и т.д.
Любой магнитный пускатель состоит из следующих основных частей:
- Электромагнитная часть. Она состоит из катушки и разъединенных магнитопроводов – неподвижного сердечника и подвижного якоря;
- Блок главных контактов. Они нужны для замыкания/размыкания силовых мощных нагрузок. С учетом параметров пускателя, он может иметь до 5 пар контактов. Одна их половина расположена на траверсе якоря, а другая – на верхней части корпуса;
- Блокирующие контакты. Они используются при коммутации управляющих цепей схемы, например, когда включение/остановка происходит пусковыми кнопками. Происходит блокировка основных контактов, а значит, устраняется необходимость удерживания кнопки управления;
- Возвратный механизм. По сути, это просто пружина, которая при размыкании контактов возвращает якорь в исходное положение, обеспечивая необходимый зазор между парами.
Где и зачем применяется
Чаще всего используют модульный контактор при управлении и коммутации отопительного насоса и других разных устройств (к примеру, в системах вентиляции). Популярными и востребованными они стали при сборке щитов в квартире и различных системах автоматики. Например, управление светом, скважинным насосом, схема автоматического включения резерва и так далее. Почему? Потому что контактор превосходно вписывается с другими модульными устройствами, при этом, не нарушая эргономику в щите. Убедиться в этом вы можете, просмотрев наглядный пример на фото:
Стоит помнить, что сетевое напряжение должно быть не больше 380 Вольт при частоте 50 Гц. Но, не смотря на это, контактор может работать при высоких мощностях. Есть еще несколько плюсов данного прибора. Такие как практически полное отсутствие шума и вибрации, что довольно-таки положительно сказывается при их применении не только в домашнем щитке, но и в общественных местах (больница, квартира, школы, институты и так далее), так как другие коммутационные приспособления слишком восприимчивы к сильной вибрации.
Кстати, размер имеет значение. Ведь небольшой размер модульного контактора позволяет устанавливать его на din-рейку. В конструкции предусмотрены дугогасительные камеры для гашения дуги, которая возникает в процессе изменения нагрузки тока. Кроме того, бывают контакторы однофазные и трехфазные, что позволяет при этом подключиться к любой сети.
Более подробно узнать о модульных контакторах вы можете, просмотрев данное видео:
Чем отличается контактор от магнитного пускателя?
Многих читателей могло покоробить от данного нами определения, в котором мы (сознательно) смешали понятия «магнитный пускатель» и «контактор», потому что в данной статье мы постараемся сделать упор на практику, нежели на строгую теорию. А на практике эти два понятия обычно сливаются в одно. Немногие инженеры смогут дать вразумительный ответ, чем же они действительно отличаются. Ответы различных специалистов могут в чём-то сходиться, а в чём-то противоречить друг другу. Представляем Вашему вниманию нашу версию ответа на этот вопрос.
Контактор — это законченное устройство, не предполагающее установки дополнительных модулей. Магнитный пускатель может быть оборудован дополнительными устройствами, например тепловым реле и дополнительными контактными группами. Магнитный пускателем может называться бокс с двумя кнопками «Пуск» и «Стоп». Внутри может находится один или два связанных между собой контактора (или пускателя), реализующими взаимную блокировку и реверс.
Магнитный пускатель предназначен для управления трёхфазным двигателем, поэтому всегда имеет три контакта для коммутации силовых линий. Контактор же в общем случае может иметь другое количество силовых контактов.

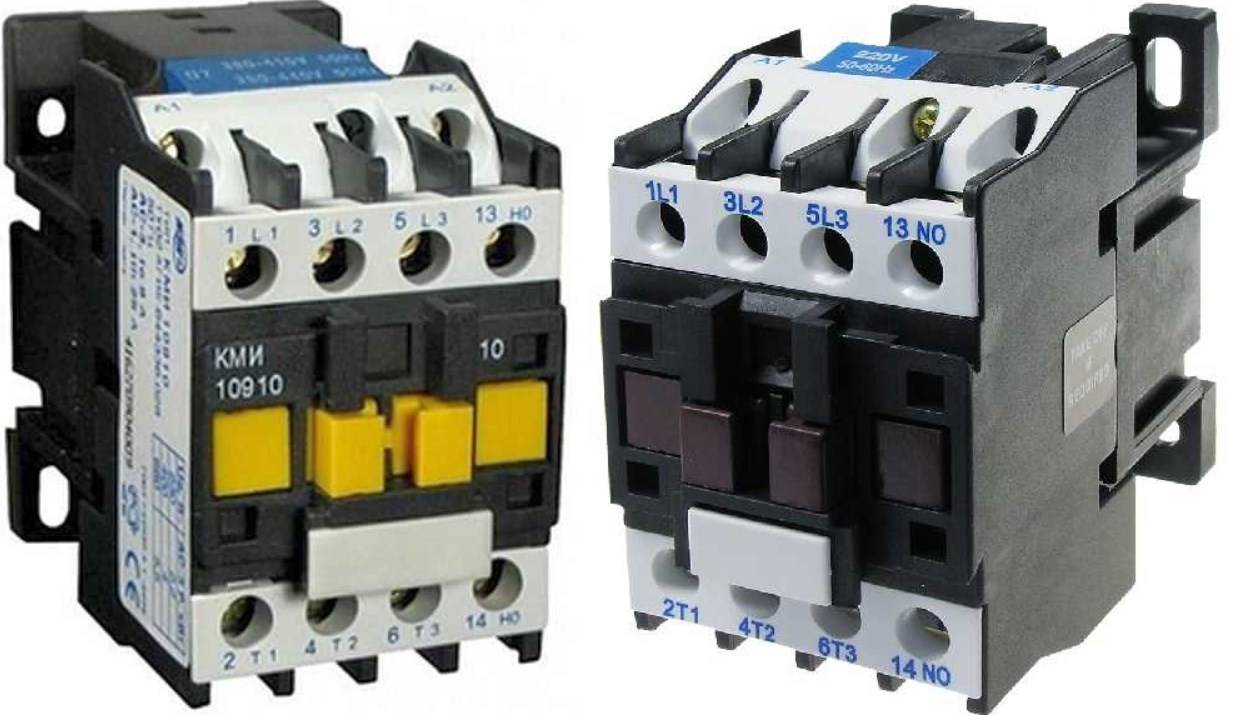

Устройства на этих рисунках правильнее называть магнитными пускателями. Устройство под цифрой один предполагает возможность установку дополнительных модулей, например теплового реле (рисунок 2). На третьем рисунке блок «пуск-стоп» для управления двигателем с защитой от перегрева и схемой автоподхвата. Это блочное устройство — тоже называют магнитным пускателем.
А вот устройства на следующих рисунках правильнее называть контакторами:
Они не предполагают установку на них дополнительных модулей. Устройство под цифрой 1 имеет 4 силовых контакта, второе устройство имеет два силовых контакта, а третье -три.
В заключение скажем: обо всех названных выше отличиях контактора и магнитного пускателя полезно знать для общего развития и помнить на всякий случай, однако придётся привыкнуть к тому, что на практике эти устройства никто обычно не разделяет.
Литература
- ГОСТ Р 50030.4.1-2002 (МЭК 60947-4-1-2000) Аппаратура распределения и управления низковольтная. Часть 4-1. Контакторы и пускатели. Электромеханические контакторы и пускатели
- ГОСТ Р 51731-2001 (МЭК 61095-92) Контакторы электромеханические бытового и аналогичного назначения
- ГОСТ 11206-77 (2002) Контакторы электромагнитные низковольтные. Общие технические условия.
- ГОСТ 14312-79. Контакты электрические. Термины и определения
- Рожкова Л. Д., Козулин В. С. Электрооборудование станций и подстанций: Учебник для техникумов. — М.: Энергоатомиздат, 1987.
- Гуревич В. И. Электрические реле. Устройство, принцип действия и применения. Настольная книга инженера. — М.: Солон-пресс, 2011. — 700 с.: ил. — ISBN 978-5-91359-086-2
Отличия контакторов от магнитных пускателей
При рассмотрении вопроса о приобретении коммутационного прибора нужно хорошо представлять себе, чем отличается пускатель от контактора. Аппараты имеют ряд конструктивных и эксплуатационных различий.
Габариты, конструктивные особенности и защищенность
Контактор может иметь до пяти полюсов. Благодаря присутствию дугогасительных камер, контакторные устройства отличаются большими размерами и значительной массой. Часто «начинка» изделия даже не помещается в корпус, чтобы не создавать дополнительное утяжеление. Однако эта «оголенность» представляет опасность для окружающих. Отсутствие корпуса также означает невозможность защититься от попадания жидкости, что накладывает ограничения на то, куда можно ставить контактор. Его помещают в специальный щиток или электрический шкаф.
Пускатели обычно являются более компактными устройствами. «Начинку» размещают в пластмассовом корпусе, что обеспечивает защиту от влаги и безопасность для пользователей и сторонних лиц. Благодаря этому, устройство можно устанавливать даже на открытом воздухе. Но у аппарата нет дугогасительной камеры, это ограничивает возможности его эксплуатации. В высокомощных электроцепях и там, где имеется большое число коммутаций, использовать пускатель не рекомендуется.
Производственный фактор
Еще одним отличием пускателя от контактора является то, что в слаботочных исполнениях изготавливаются только первые. Данная особенность – одно из обстоятельств, обеспечивающих популярность пускателей и их широкую представленность на рынке этого класса приборов. Контакторы в слаботочных цепях устанавливать не следует.
Назначение устройств
Хотя пускатели и относятся к устройствам широкого профиля, подходящим для эксплуатации во многих системах, их главной стезей являются трехфазные электродвигатели, функционирующие на переменном токе. Прибор не только запускает и отключает двигатель, но и предохраняет его от непреднамеренного запуска. Применять его можно в электросетях напряжением до 380 Вт.
В отношении контакторов можно сказать, что они могут выполнять коммутацию любых типов цепочек, но их конструктивные особенности требуют создания определенных условий. Предел напряжения будет составлять 660 В. Изделия подходят для применения в таких системах, как цепочки компенсации реактивной мощности. Используются они и для работы с электрическими двигателями и разными типами цепей, несущих высокую нагрузку.
Чем отличается контактор от пускателя?
Даже самые опытные наладчики электрооборудования и просто специалисты с высшим образованием далеко не всегда могут объяснить принципиальную разницу между электромагнитным пускателем и контактором переменного тока. Попробуем самостоятельно разобраться в этом вопросе. Общим между контактором и пускателем является то, что оба они предназначены для коммутации цепей, как правило, силовых. Поэтому контакторы и пускатели часто используют для запуска двигателей переменного тока, а также для ввода/вывода ступеней сопротивлений, если этот пуск реостатный.
И контактор, и пускатель кроме силовых контактов обязательно имеет в своем составе хотя бы одну (а чаще всего – далеко не одну) пару контактов для цепи управления: нормально замкнутую или нормально разомкнутую. Этим контакторы и пускатели схожи. А чем же они, все-таки, отличаются?
По номенклатуре многих торговых организаций электромагнитные пускатели проходят как «малогабаритные контакторы переменного тока». Так, может быть, ответ на вопрос кроется в компактности пускателя? Ведь действительно, стоит только взять в руки контактор и пускатель с одинаковой номинальной токовой нагрузкой, и разница в их габаритах станет заметна вашим не то, что глазам, – рукам и пальцам.
Скромный трехполюсный контактор на 100 ампер – штука довольно увесистая, ею, как говорят, и зашибить можно. А стоамперный пускатель – это, конечно, не пушинка, но удержать его на ладони одной руки вполне реально. К тому же, надо отметить, что слаботочных контакторов, например, на 10 ампер, просто не выпускают. Поэтому для коммутации слабых цепей приходится использовать исключительно пускатели, которые отличаются совсем уж небольшими размерами. Так что габариты – это действительно одно из различий между контакторами и пускателями.
Рис. 1. Электромагнитный контактор КТ6043 ОАО
Второе различие состоит в конструкции. Любой контактор имеет в своем составе мощные пары силовых контактов, оснащенные дугогасительными камерами. Собственного корпуса контактор не имеет и монтируется в специальных помещениях, закрывающихся на ключ во избежание доступа посторонних лиц и воздействия атмосферных осадков.
А вот силовые контакты пускателя всегда укрыты под пластиковым корпусом, но громоздких дугогасительных камер у них нет. Это приводит к тому, что в составе мощных цепей с частыми коммутациями пускатели не монтируют из опасения, что контакты их менее защищены от часто возникающей электрической дуги, чем у контакторов переменного тока.
Зато пускатель имеет более высокую степень защиты электрооборудования, особенно если он оборудован дополнительным металлическим кожухом. Тогда пускатель можно устанавливать хоть под открытым небом, чего никогда нельзя сделать с контактором.
Третье различие между контактором переменного тока и пускателем заключается в их назначении. Хотя пускатели часто применяют для подачи электропитания на обогреватели, электромагнитные катушки, различные мощные светильники и прочие электроприемники, основное их назначение – запуск асинхронных трехфазных двигателей переменного тока.
Поэтому любой пускатель имеет три пары силовых контактов, а его контакты управления предназначены для удержания пускателя во включенном состоянии и для сборки сложных цепей управления, предусматривающих, например, реверсивный пуск.
Рис. 2. Электромагнитные пускатели ПМЛ
В то же время контактор предназначен для коммутации абсолютно любой силовой цепи переменного тока. Поэтому и количество полюсов, то есть пар силовых контактов, у контактора бывает разным – от двух до четырех.
Вот по этим трем различиям силовые электромагнитные коммутационные устройства переменного тока и были подразделены на контакторы и пускатели.
Источник
Технические характеристики
В общем случае, основные параметры электромагнитного пускателя указаны в его условном обозначении, которое в обязательном порядке должно быть нанесено на корпусе изделия.
Внимание! Рабочее напряжение катушки индуктивности указано только на этикетке ее корпуса. На корпусных деталях ПМ напряжение катушки не указано
Условное обозначение пускателя включает в себя 3 буквы и 4 цифры.
При этом:
- Первые две буквы обозначают тип пускателя – ПМ – пускатель магнитный.
- Третья буква указывает на серию изделий. Бывают: Л, Е, У и др. В отдельных случаях может быть указан номер серии, например, ПМ12.
- Первая цифра после букв – величина ПМ по току – от 1 до 7.
- Вторая цифра – характеристика работы и присутствие тепловой защиты – от 1 до 5.
- Третья цифра – степень защиты и наличие кнопок.
- Четвертая цифра – количество вспомогательных контактов.
Остальные технико-эксплуатационные характеристики ПМ приведены в сопроводительной документации.
Принцип действия
Работает такое многоконтактное электромагнитное реле следующим образом:
- При помощи кнопки на управляющую катушку подается электрический ток с заданным напряжением;
- Проходящий по виткам катушки ток приводит к намагничиванию Ш-образного неподвижного сердечника основания;
- Намагниченный нижний неподвижный сердечник притягивает расположенный на подвижной траверсе магнитопровод, сжимая при этом упругую возвратную пружину;
- В результате притягивания сердечника траверсы к магнитопроводу основания происходит замыкание ее подпружиненными контактами неподвижных силовых;
- В результате попарного замыкания подвижными контактами траверсы неподвижных силовых контактов происходит включение нагрузки.
Отключение пускателя и, соответственно, подключенной к нему нагрузки происходит при прекращении подачи на управляющую катушку электрического тока: нижний сердечник размагничивается, перестает притягивать к себе верхний, вследствие чего траверса с контактами под действием разжимающейся упругой пружины разъединяет силовые контакты.
На заметку. В нормальных условиях исправный пускатель при включении и отключении издает одинаковые по продолжительности щелкающие звуки. Если устройство издает другие звуки, то возможны различные неисправности его внутренних компонентов.
История создания
Сконструировано данное устройство было еще в середине ХХ века французской компанией “Шнайдер-Электрик”. Ставшее настоящим прорывом в области автоматизации изобретение очень быстро стало популярным. Очень востребован такой электромагнитный переключатель был в то время в СССР, правительсто которого впоследтвие выкупило у “Шнайдер-Электрик” патент на его изоборитение и достаточно быстро наладило выпуск отечественных пускателей. Многие из тех выпущенных в советские врмена моделей можно до сих пор встретить на некоторых заводах и фабриках. Собранные из качественных комплектующих они хоть и более громоздкие и менее эстетчиные, чем современные аналоги, но при этом существенно выигрывают у последних в надежности и долговености.
Выводы
Оба устройства предназначены для управления силовыми цепями. Включают и отключают мощное оборудование, в том числе бытовое и двигатели. Оба агрегата гарантируют бесперебойную работу сети, безопасность эксплуатации техники. Устройства хорошо справляются со своим предназначением. Если выбирать, какой установить, то нужно ориентироваться на мощность, которая образуется в целой сети.
Пускатели ставят в схемы с переменным током, оборудование в которых запускается и останавливается сравнительно нечасто. Контакторы используются более широко, в том числе и для соединения оборудования разного типа, двигателей, работающих на переменном и постоянном токе, которые запускаются и останавливаются часто. То есть они более функциональны и универсальны.
Размеры и масса контакторов превышают эти показатели у конкурирующего прибора, при том, что напряжение и мощность у них одинаковые. Так, 100-амперный контактор всегда будет превосходить 100-амперный пускатель. Для слабых токов контакторы не производят, в таких цепях используются только пускатели. Размеры и масса – одни из основных характеристик, которые отличают два устройства. Пускатели защищены корпусом от пыли и влаги, их можно устанавливать не только в шкафы и щиты, но и на открытом воздухе, улице, где они будут неуязвимы для атмосферного влияния.
Устройства отличаются по следующим параметрам: конструкция, назначение, принцип работы, комплектация. Для сравнительно небольшой по мощности техники стоит выбирать пускатели, для более мощной и часто включающейся и отключающейся – контакторы.
