Как это работает
Предположим, что в вашей квартире все розетки и электроприборы заземлены. В теории вы чувствуете себя в безопасности. Ваш сосед снизу, проводя ремонт, заменил канализационную трубу с чугунной на пластиковую. Теперь между вашей чугунной ванной и физической землей отсутствует надежная электрическая связь. У соседа пробило изоляцию в люстре, и через влажный пол вашей ванной комнаты, потенциал порядка 100 вольт появился в ванной с водой.
Поскольку в канализационном стоке пластиковая вставка, замыкания на землю не произошло, и защитный автомат не сработал. Весь потенциал накопился в вашей ванной. Вы, находясь в воде, прикасаетесь к смесителю. Через стальные трубы водопровода, он имеет надежную электрическую связь с грунтом. Вы получаете гарантированное поражение электротоком.
Почему так произошло?
Любой проводник содержит в себе электроны. Пока нет разницы в потенциалах на концах проводника, электроны стоят на месте, и электроток не протекает. В описанной ситуации, труба водопровода имеет нулевой потенциал по всей длине. Ванна с водой, по причине распространения напряжения от неисправной проводки этажом ниже, через отрезок чугунной трубы, имеет потенциал 100 вольт. Эти предметы между собой не соприкасаются, поэтому электрического тока нет.
После касания одновременно ванной под напряжением и фактически заземленного смесителя, по вашему телу протекает электрический ток. Человек на 80% состоит из воды, поэтому он вполне себе неплохой проводник. Электроны просто устремляются от точки с меньшим потенциалом, к точке с большим потенциалом
Поэтому уравниванию потенциалов в ванной комнате следует уделить особое внимание
Справедливости ради, если бы вы просто оказались с ванной под напряжением (ничего не касаясь), и так же из нее удалились, никакого поражения электротоком не было. Вы никогда не задавались вопросом, почему птицы, сидящие на проводе ЛЭП с напряжением свыше 1000 вольт, не погибают от удара током? Потому, что у них такой же потенциал, как у провода: 1000 вольт. Они не касаются других проводов, разницы потенциалов нет, соответственно, нет и электротока через их тушки.
Еще один пример. Вставьте в отключенную розетку кусок провода (в фазу), и свободно подвесьте его, чтобы он не касался стены и пола. Подайте напряжение — ничего не произойдет. Тем не менее по всей длине провода есть потенциал 220 вольт. Стоит соединить провод с любым предметом, у которого потенциал относительно «земли» ниже, через соединитель (например, человека), потечет ток.
Отсюда вывод: любые предметы, которые в обычных условиях не находятся под напряжением (за исключением аварийных ситуаций), всегда должны иметь равный потенциал. В случае с жилыми помещениями — равный нулю. Для этого, все металлические элементы жилого дома, включая арматуры в стенах, соединяются с контуром заземления еще на этапе строительства.
Это называется: основная система уравнивания потенциалов (ОУП). Вблизи каждого здания расположена главная заземляющая шина (ГЗШ), надежно (обычно с помощью сварки) соединенная с заземлителем (контуром). Она периодически проверяется специальными службами (со временем может рассыпаться от коррозии), и монтируется еще на этапе закладки фундамента.
Можете быть уверены, что все металлические предметы вашей многоэтажки имеют электрический контакт с ГЗШ. Сразу после ввода в эксплуатацию, контур уравнивания потенциалов работает безупречно. Это требование Правил устройства электроустановок соблюдается всегда. Пока не начинаются ремонты в квартирах.
Создание систем выравнивания потенциалов
Проект каждой системы индивидуален, и разрабатывается в соответствии с конфигурацией помещения. Существуют общие правила монтажа, которые необходимо выполнять:
- Шина выравнивания потенциалов и шина защитного заземления должны быть соединены, или объединены в один узел.
- Все объекты: электроустановки, поддоны, ванны, раковины, элементы инфраструктуры здания, подключаются к шине выравнивания потенциалов параллельно.Это означает, что каждый элемент имеет отдельный проводник, подключенный к общей шине. Не допускается последовательное соединение между объектами. Если первичный проводник будет оборван, все последующие объекты на линии окажутся отключенными от системы выравнивания потенциалов.
- На всей протяженности токопроводящих линий, не должно быть коммутационных и размыкающих устройств: выключателей, реле, плавких предохранителей.
- Подключение должно быть надежным: не допускаются скрутки, приматывание изолентой. Применяется сварка, винтовые соединения, штатные контактные зажимы.
Какие объекты подключаются к системе выравнивания потенциалов
- Металлические корпуса всех электроустановок (если они не заземлены надлежащим образом). В список входят и токопроводящие корпуса светильников (торшеров).
- Разумеется, вся система защитного заземления. Собственно, от нее и начинается система выравнивания потенциалов.
- Металлические части каркаса здания, арматура фундамента, стен, перекрытий.
- Самостоятельно установленные металлические элементы инфраструктуры. Например, стальная сетка под стяжкой пола или металлический профиль под листами гипсокартона.
- Металлические трубы и кожухи системы вентиляции.
- Медные трубки системы подачи хладагента в кондиционерах (если они имеют большую протяженность).
- Металлические оболочки бронированных кабелей.
- Экранная оплетка информационных кабелей (телевидение, интернет).
На этом пункте остановимся подробнее. Кабель в металлической оплетке начинается от распределительного или усилительного устройства, которое расположено далеко за пределами вашего помещения. При этом у вас нет возможности контролировать правильность организации питания или заземления этих устройств. Может возникнуть ситуация, когда по экрану к вам в дом придет фаза.
Вы, ничего не подозревая, можете одновременно коснуться оплетки под напряжением, и заземленного металлического предмета (например, радиатора отопления). Последствия очевидны — поражение электротоком. При подключении экрана к системе выравнивания потенциалов, внешний пробой фазы на кабель, не страшен.
- Все металлические части системы водоснабжения и канализации: трубы, смесители, раковины из нержавейки, поддоны и металлические кабинки душевых, ванны.
- Компоненты систем водонагрева: бойлеры, внутренние трубы.
- Система отопления: трубы, радиаторы, полотенцесушители.
- Система газоснабжения.
- Заземление молниезащиты (если у вас частное жилище, в многоквартирных домах «опция» недоступна). При этом молниеотвод подключается к общей системе, и собственному заземлителю одновременно.
- Металлопластиковые рамы окон (если токопроводящие элементы не покрыты пластиком).
- Стальные двери и дверные коробки.

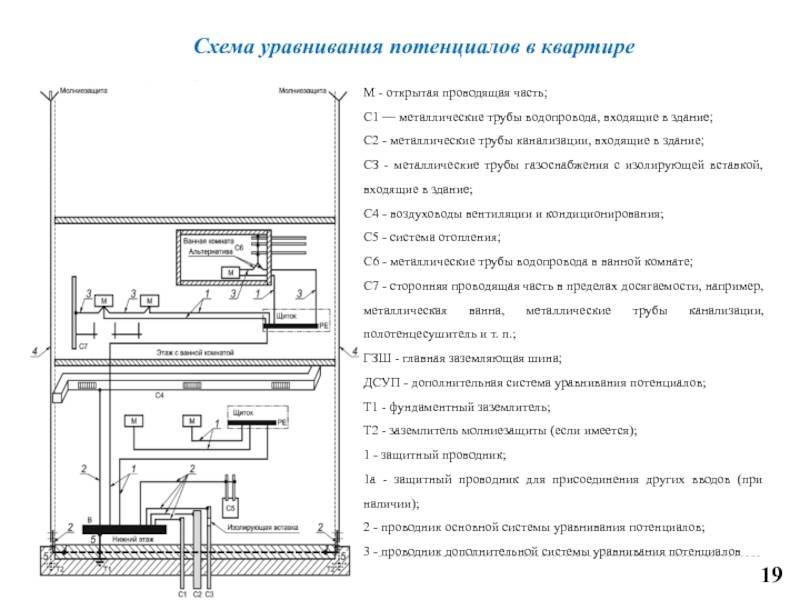

На схеме это выглядит так:
- Шина выравнивания потенциалов.
- Грозоразрядник от щита питания. Соединен с фазой. В нормальном состоянии, контакта между фазным и заземляющим проводником нет — в разряднике достаточный зазор. При ударе молнии в силовой кабель, возникает дуговой ток на «землю», и разница потенциалов в несколько тысяч вольт не возникнет.
- Ограничитель перенапряжения в линии данных.
- Кронштейны крепления заземляющих проводников к металлическим трубам.
- Фундаментный заземлитель с шиной, входящий в общую систему выравнивания потенциалов.
Создание систем выравнивания потенциалов
Проект каждой системы индивидуален, и разрабатывается в соответствии с конфигурацией помещения. Существуют общие правила монтажа, которые необходимо выполнять:
- Шина выравнивания потенциалов и шина защитного заземления должны быть соединены, или объединены в один узел.
- Все объекты: электроустановки, поддоны, ванны, раковины, элементы инфраструктуры здания, подключаются к шине выравнивания потенциалов параллельно.
Это означает, что каждый элемент имеет отдельный проводник, подключенный к общей шине. Не допускается последовательное соединение между объектами. Если первичный проводник будет оборван, все последующие объекты на линии окажутся отключенными от системы выравнивания потенциалов.
- На всей протяженности токопроводящих линий, не должно быть коммутационных и размыкающих устройств: выключателей, реле, плавких предохранителей.
- Подключение должно быть надежным: не допускаются скрутки, приматывание изолентой. Применяется сварка, винтовые соединения, штатные контактные зажимы.
Какие объекты подключаются к системе выравнивания потенциалов
- Металлические корпуса всех электроустановок (если они не заземлены надлежащим образом). В список входят и токопроводящие корпуса светильников (торшеров).
- Разумеется, вся система защитного заземления. Собственно, от нее и начинается система выравнивания потенциалов.
- Металлические части каркаса здания, арматура фундамента, стен, перекрытий.
- Самостоятельно установленные металлические элементы инфраструктуры. Например, стальная сетка под стяжкой пола или металлический профиль под листами гипсокартона.
- Металлические трубы и кожухи системы вентиляции.
- Медные трубки системы подачи хладагента в кондиционерах (если они имеют большую протяженность).
- Металлические оболочки бронированных кабелей.
- Экранная оплетка информационных кабелей (телевидение, интернет).
На этом пункте остановимся подробнее. Кабель в металлической оплетке начинается от распределительного или усилительного устройства, которое расположено далеко за пределами вашего помещения. При этом у вас нет возможности контролировать правильность организации питания или заземления этих устройств. Может возникнуть ситуация, когда по экрану к вам в дом придет фаза.
Вы, ничего не подозревая, можете одновременно коснуться оплетки под напряжением, и заземленного металлического предмета (например, радиатора отопления). Последствия очевидны — поражение электротоком. При подключении экрана к системе выравнивания потенциалов, внешний пробой фазы на кабель, не страшен.
- Все металлические части системы водоснабжения и канализации: трубы, смесители, раковины из нержавейки, поддоны и металлические кабинки душевых, ванны.
- Компоненты систем водонагрева: бойлеры, внутренние трубы.
- Система отопления: трубы, радиаторы, полотенцесушители.
- Система газоснабжения.
- Заземление молниезащиты (если у вас частное жилище, в многоквартирных домах «опция» недоступна). При этом молниеотвод подключается к общей системе, и собственному заземлителю одновременно.
- Металлопластиковые рамы окон (если токопроводящие элементы не покрыты пластиком).
- Стальные двери и дверные коробки.
На схеме это выглядит так:
- Шина выравнивания потенциалов.
- Грозоразрядник от щита питания. Соединен с фазой. В нормальном состоянии, контакта между фазным и заземляющим проводником нет — в разряднике достаточный зазор. При ударе молнии в силовой кабель, возникает дуговой ток на «землю», и разница потенциалов в несколько тысяч вольт не возникнет.
- Ограничитель перенапряжения в линии данных.
- Кронштейны крепления заземляющих проводников к металлическим трубам.
- Фундаментный заземлитель с шиной, входящий в общую систему выравнивания потенциалов.
Дополнительная система уравнивания потенциалов (ДСУП)
Дополнительная система уравнивания потенциалов необходима для обеспечения дополнительной электробезопасности в помещениях с повышенной опасностью, например, ванная комната или душевое помещение.
П. 7.1.88. ПУЭ устанавливает, что к дополнительной системе уравнивания потенциалов должны быть подключены все доступные прикосновению:
- открытые проводящие части стационарных электроустановок,
- сторонние проводящие части (т.е. не являющиеся частью электроустановки) и
- нулевые защитные проводники всего электрооборудования (в том числе штепсельных розеток).
Для ванных и душевых помещений дополнительная система уравнивания потенциалов является обязательной и должна предусматривать, в том числе, подключение сторонних проводящих частей, выходящих за пределы помещений. Если отсутствует электрооборудование с подключенными к системе уравнивания потенциалов нулевыми защитными проводниками (т.е. с проводниками РЕ, не путать с рабочим нулём!), то систему уравнивания потенциалов следует подключить к РЕ шине (зажиму) на вводе.
Нагревательные элементы, замоноличенные в пол, должны быть покрыты заземленной металлической сеткой или заземленной металлической оболочкой, подсоединенными к системе уравнивания потенциалов. В качестве дополнительной защиты для нагревательных элементов рекомендуется использовать УЗО на ток до 30 мА.
Не допускается использовать для саун, ванных и душевых помещений системы местного уравнивания потенциалов.
- открытые проводящие части стационарного электрооборудования;
- сторонние проводящие части, включая доступные прикосновению металлические части строительных конструкций здания;
- нулевые защитные проводники в системе TN и защитные заземляющие проводники в системах IT и TT, включая защитные проводники штепсельных розеток.
Указанная система состоит из следующих элементов:
- коробки уравнивания потенциалов (КУП);
- проводников уравнивания потенциалов.

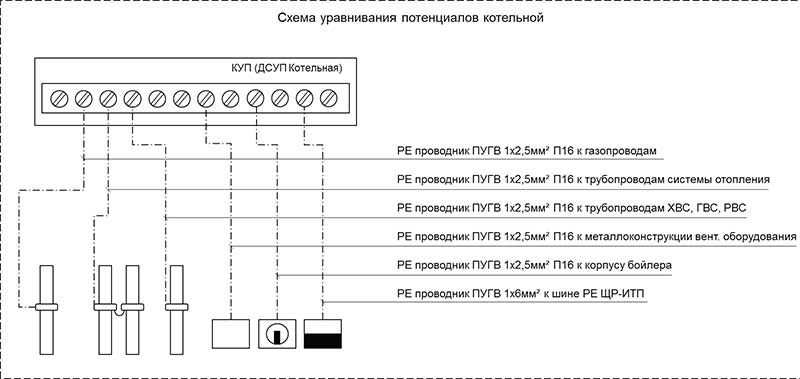

Коробка уравнивания потенциалов содержит шину РЕ, которая медным проводом сечением 6 кв.мм соединяется с шиной PE вводного электрического щитка (квартиры, дома). После этого путем присоединения к КУП производится заземление всех металлических конструкций ванной комнаты:
- отопления;
- холодного и горячего водопровода;
- ванной (или душевой кабины).
Таким образом, защитные проводники уравнивания потенциалов от заземленных конструкций прокладываются медным проводом сечением 2,5-6 кв.мм и подключаются к шине PE в коробке уравнивания потенциалов. Крепление защитных проводников уравнивания потенциалов к трубам можно производить с помощью металлических хомутов.
Также дополнительному заземлению подлежат все розетки, установленные в ванной комнате.
Вопрос обеспечения электробезопасности и выполнения системы дополнительного уравнивания потенциалов в ванных комнатах, душевых и сантехкабинах подробно рассматривается в № 23/2009, одобреном заместителем руководителя Федеральной службы по экологическому, технологическому и атомному надзору Фадеевым Н.А. (письмо от 08.07.2009 № НФ — 45/2007) и утвержденном президентом Ассоциации «Росэлектромонтаж» Хомицким Е.Ф.
Целью циркуляра является разъяснение по выполнению ряда положений глав 7.1 и 1.7 ПУЭ и конкретные рекомендации по выполнению отдельных элементов системы дополнительного уравнивания потенциалов в ванных комнатах, душевых и сантехкабинах и приведение их в соответствие с новыми международными требованиями, регламентированных стандартом МЭК 60364-5-54.
Требования к проводникам систем уравнивания потенциалов указаны в главах 7.1 и 1.7 «Правил устройств электроустановок» (ПУЭ) седьмого издания.
Однако в настоящее время при строительстве зданий получили широкое распространение пластмассовые трубы в системах водоснабжения, в связи с чем возникли дополнительные вопросы по обеспечению электробезопасности в установках, связанные с вероятностью поражения электротоком от струи воды, водопроводных кранов, смесителей, полотенцесушителей и других металлических элементов водопроводной арматуры.
Примечание
Водопроводная вода нормального качества по значению объемного электрического сопротивления (проводимости) относится к полупроводящим веществам и, с точки зрения возможности поражения электрическим током, не рассматривается как сторонняя проводящая часть.
Причины для создания схемы уравнивания
Каждый проводник имеет свой не представляющий опасности электрический потенциал. Угроза заключается именно в разности потенциалов между двумя металлическими изделиями, и чем разница больше, тем больше вероятность получения удара электротоком.
Для того чтобы объяснить доходчиво об уравнивании потенциалов, можно воспользоваться таким примером. У металлической поверхности холодильника и водопроводной трубы, находящейся поблизости, существуют свои потенциальные показатели, один из которых больше другого, а разница потенциалов, как известно, и есть напряжение. При одновременном случайном касании этих предметов может возникнуть опасная ситуация, так как человек в этом случае является проводником от большего потенциала к меньшему. Все трубы связаны между собой общедомовой системой коммуникации.
Для большей убедительности можно привести пример с электроприбором, например, с бытовой розеткой на 220 вольт. Фазный контакт обладает потенциалом в 220 в, а нулевой — 0 в, разница 220 в. При соединении контактов отрезком провода, имеющим небольшое сопротивление (примерно 1 Ом), в проводнике (проводе) появится напряжение в 220 ампер, произойдёт возгорание изоляции, а провод расплавится. Разумеется, этого не следует делать. Если человек возьмётся за оба контакта, то даже при высоком сопротивлении тела под действием силы тока исход будет трагическим.
Как правильно ее использовать
Несмотря на свою значимость, коробки уравнивания потенциалов требуют правил установки в местах в определенном количестве. Небезопасным считается установить систему в следующих случаях:
- КУП нельзя расставлять повсюду;
- старые помещения с объединенными нулевыми проводниками;
- при обрыве общего заземлителя без сетевых коробок.
При уравнивании потенциалов используются желто-зеленые проводники, медные и многожильные. Во время присоединения к шине их защищают от изоляции. Подключают к проводнику обжимными клещами с помощью специального наконечника. Правильно организованная система не нуждается в подводе проводов к каждому прибору. За это отвечает жила заземления.
Перед расстановкой КУП необходимо сделать эскиз с местами установки. Главное, чтобы можно было легко добираться до каждого объекта при любых обстоятельствах. После определения местоположения продумывают трассы для проводов, подходящих к КУП. Каждый элемент должен иметь отдельный провод и уложен по радиальной схеме.
Подключение проводников к системе — задача не сложная и безопасная. К заземлению труб нужно относиться внимательно, так как может возникнуть проблема в виде утечки тока. Данную задачу исправляют с помощью дополнительных приспособлений в виде хомутов, зажимов и т. д.
Важно! Бойлер вне зависимости от местоположения (кухня или санузел) должен работать через КИП (контрольно-измерительный прибор). Питание подается по отдельной линии через УЗО
Для предотвращения замыканий на розетках при попадании на них воды нужно использовать изделия класса выше IP5.
Монтаж ОСУП И ДСУП — это не бесплатная услуга. Проводится она специалистами, а именно инженерами-электриками. Все затраты по установке такой системы возмещаются защитой от ударов током и правильной эксплуатацией оборудования при высоком напряжении и утечек тока. Самостоятельно можно все сделать, но есть риск упустить важные моменты, поэтому не стоит экспериментировать.
Источник
Основная СУП
Она закладывается, непосредственно, при строительстве здания либо в процессе его реконструкции или капитального ремонта.
Основные составляющие СУП:
- Заземляющий контур.
- Провода РЕ.
- Главная заземляющая шина.
Не будем вдаваться в подробности организации основной СУП, поскольку это тема отдельной статьи, но приведем три догмата ее построения:
- Объединять провода, используемые СУП с рабочим нолем (N), категорически запрещается.
- Заземление должно проводиться по радиальной схеме, то есть к каждому элементу подводиться отдельный проводник.
- В системе нельзя устанавливать никакие коммутационные устройства, поскольку одно из основных требований гласит, что входящие в нее проводники должны быть беспрерывны.
Необходимость дополнительной СУП и ее основные элементы
Казалось бы, зачем устанавливать дополнительную систему, если есть основная, на это есть несколько весомых причин, приведем две из них:
- Обеспечение безопасности во влажных помещениях, где установлено электрооборудование (например, ванная комната и кухня).
- Нет гарантии, что сосед снизу в процессе ремонта не заменил в стояке или контуре отопления металлические трубы на пластиковые, нарушив тем самым основную СУП.
Как видите, этих двух причин вполне достаточно для возникновения потенциальной угрозы жизни.
Коробка уравнивания потенциалов (КУП), снабженная специальной клеммной колодкой (ШДУП) для дополнительного подключения элементов с токопроводящими свойствами. Желательно выбрать изделие известных брендов, например, DKC, Hegel или отечественные модели КУП2604, КУП2603, КУП1101 и т.д. Размер коробки подбирается в зависимости от количества подключаемых элементов. В большинстве случаев будет достаточно типовых 100х100х50 мм, например, как КУП в исполнении для открытой установки, продемонстрированная на рисунке 4.
В принципе, можно использовать и коробки неизвестных брендов из Поднебесной, только прежде, чем производить установку, убедитесь, что для их изготовления использовался негорючий материал. Помимо этого проверьте качество исполнения внутренней клеммной колодки. Было немало случаев, когда крепление не обеспечивало надежного контакта.
Рис 4. Внешний вид коробки для уравнивания потенциалов
Провода, используемые ДСУП. Их количество должно соответствовать числу подключаемых элементов. За основу берется медный провод, у которого сечение в пределах 2,5-6 мм. Сразу заметим, что алюминиевые жилы не подходят для этой задачи, поскольку образующаяся на нем оксидная пленка может нарушить контакт, сведя на нет функциональное назначение системы.
Как сделать систему уравнивания потенциалов
Заземление в ванной комнате регламентируется правилами эксплуатации электроустановок (ПУЭ), которые различают три варианта установки ванн, смесителей и другой сантехнической арматуры.
- Водопроводные трубы во всем доме выполнены из металла.
- Локальные ответвления систем водоснабжения выполнены из металлопластиковых труб.
- Внутренние водопроводные сети проложены поливинилхлоридными или полипропиленовыми трубами без внешнего или внутреннего металлического армирования.
Выравнивание потенциалов должно проводиться в отношении всех металлических частей, которые доступны для прикосновения – корпусов стиральных машин и душевых кабин, вентилей кранов и смесителей. В том числе для металлической арматуры в бетонной стяжке пола, а также металлической оплетки греющих кабелей.
Если все трубы металлические, подключение к СУП производится в одной точке – перед основными запорными вентилями, что исключает нарушение соединения при проведении сантехнических работ. То же самое касается систем водопровода из металлопластиковых труб, если по технологии соединения их внутренняя металлическая оболочка образует непрерывный контур.
Если все трубы пластиковые, то заземление сантехнической арматуры является рекомендуемым действием. Заземление ванны из чугуна или листового металла не требуется, если слив выполнен из сантехнических полипропиленовых труб, а смесители устанавливаются отдельно от них. Акриловые же емкости или ванны, имеющие такое покрытие, заземляются в обязательном порядке, поскольку этот материал склонен к накоплению статического электричества.
Локальная земля
Выравнивание потенциалов возможно только в том случае, если имеется так называемая локальная земля. В документах, которые регламентируют нормы электробезопасности, это понятие определяется как часть физической земли, которая находится под воздействием тока, стекающего по заземлителю, а потому имеющей потенциал, отличный от нуля.
Основной проблемой при создании СУП является именно организация локальной земли. В большинстве сегодняшних новостроек из стяжки пола ванной комнаты выведена металлическая деталь, которую ошибочно принимают за место подключения к локальной земле. Ошибочно по двум причинам: во-первых, арматура перекрытия может находиться под действием наведенного тока; во-вторых, при стекании тока на нее она сама становится его источником.
Локальной землей для СУП в частных домах может стать отдельный заземляющий контур, к которому защитным проводником РЕ (оболочка желто-зеленого цвета) подключаются все дополнительные контакты розеток. А вот в многоквартирных домах этого лучше не делать, поскольку проводник PE имеет высокое электрическое сопротивление из-за большой протяженности.
Если же вы живете в доме со старой проводкой из двух линий, то решение вопроса о том, как заземлить ванную в квартире, где нет заземления, кажется наиболее сложным. Подключать СУП к технологической нейтрали категорически запрещено, поскольку при работе электроустановок в ней течет ток. Кроме того, при технологическом переключении электролиний возможна смена фазировки.
Для размещения системы уравнивания потенциалов в ванной комнате устанавливается клеммная коробка с металлической шиной, к которой подключаются все проводники-заземлители от труб, корпусов стационарных электроприборов и арматуры в стяжке пола. Их общая масса и объем уже достаточны для эффективного рассеивания электрического заряда и могут считаться локальной землей.
Однако лучший результат дает использование батареи последовательно включенных бумажных конденсаторов 220/400 вольт. Провод от общей заземляющей клеммы подключается к отрицательному контакту первого в цепи, а последний положительный остается свободным. Через него происходит рассеивание накопленного заряда.
Размеры заземлителя
От размеров проводников, использующихся в качестве заземлителя, во многом зависит эффективность СУП. Правила эксплуатации электроустановок требуют, чтобы их длина была как можно короче. В качестве материала используются медные многожильные провода. Если он в диэлектрической оболочке, то их сечение не менее 2,5 мм 2 , а при использовании так называемого гибкого металлорукава – 4,0 мм 2 . Можно применять и стальную полосу, но ее сечение не должно быть менее 16,00 мм 2 .
Вероятность наступления события, когда на водопроводных трубах и сантехнической арматуре появляется электрический потенциал, достаточно низка. Поэтому многие годами пользуются ванной комнатой, вообще не задумываясь о СУП. Однако его последствия могут быть слишком печальными. Поэтому лучше заземлите всю сантехнику.
Как выполнить дополнительную систему уравнивания потенциалов для ванной комнаты
Система ДСУП предназначена для эффективной работы в схеме TN-C-S или TN-S. Для TN-C ее использовать нельзя.
Особенности эксплуатации помещений повышенной опасности
К таким помещениям предъявляются специальные дополнительные требования, а их пространство условно разделяется на зоны, обладающие разными степенями безопасности.
Наибольшим рискам подвержена зона 0, а минимальным — 3. В нулевой зоне пользование электрическими приборами не разрешается, а в третьей, как исключение, допускается (как исключение) устанавливать электрические розетки в специальном герметичном корпусе с защитой по IP.
Зона 3 отделена от нулевой и первой на 60 см во все стороны. При размещении внутри ее розеток их подключение регламентируется ГОСТом Р 50571.11—96 через УЗО или дифавтоматы либо разделительные трансформаторы.
Состав ДСУП
В комплект системы входят:
- специальная монтажная коробка для коммутации проводников дополнительного уравнивания потенциалов — КДУП;
- сборная шина внутри КДУП;
- соединительные проводники.
Как выполнить монтаж дополнительной системы уравнивания потенциалов
Вначале выбирают удобное для установки и эксплуатации место расположения коробки КДУП.
Затем РЕ проводник, подведенный к квартирному электрическому щитку от внешнего контура заземления, соединяется отдельным электрическим проводником со сборной шиной, расположенной внутри коробки КДУП. Для него выбирается материал медь, а площадь поперечного сечения должна быть не менее 6 мм кв.
Далее сборная шина КДУП по радиальной схеме подключается со всеми металлическими деталями ванной комнаты защитными проводниками:
- системой отопления;
- горячим и холодным водопроводом;
- корпусом ванны либо душевой кабины;
- заземляющими контактами розеток;
- корпусами бытовых стационарных приборов.
Поперечное сечение отходящих от КДУП проводников должен быть не менее 2,5÷6 мм кв. Их материалом выбираем только медь. Чтобы закрепить проводники на трубопроводах можно использовать любые хомуты и стяжки, включая металлические.
После окончания монтажа наступает очень важный момент, связанный с электрическими замерами, позволяющими качественно оценить выполненную работу, возможность стекания опасных потенциалов через собранную схему. Без их проведения и анализа полученных результатов судить об окончании монтажа и отсутствии в нем электрических ошибок схемы нельзя.
Как проверить монтаж дополнительной системы уравнивания потенциалов
Специалисты электротехнической лаборатории по вызову владельца квартиры должны:
- произвести внешний осмотр проведенного монтажа схемы ДСУП, оценить надежность крепления всех элементов;
- проверить электрическую проводимость созданных электрических цепочек ДС УП между заземляемыми металлическими конструкциями и шиной РЕ в квартирном щитке и коробке КДУП;
- измерить электрическое сопротивление заземления.
Результаты замеров должны укладываться в технические нормативы, обеспечивающие безопасное стекание аварийных токов с созданной схемы ДСУП. В противном случае придется улучшать монтаж и выполнять повторные замеры.
Включение схемы ДСУП в работу без проведения электрических замеров может быть причиной несчастного случая.
Рассмотрим это положение на примере плохого контакта или обрыва электрической связи между РЕ проводником квартирного щитка и коробкой КДУП с подключенными к ней всеми токопроводящими металлическими частями ванной комнаты.
В этой ситуации образуется местная система уравнивания потенциалов, а не схема ДСУП. Она не подключена к контуру заземления.
Если в каком-то ее элементе, например, розетке появится опасный разряд аварийного тока, то он моментально распространится по всем составным частям местной СУП. Когда человек, имеющий электрический контакт с потенциалом земли, случайно прикоснется к любому компоненту собранной таким образом схемы, то через его тело пойдет ток.
Допускать такую ситуацию нельзя, а выявить ее можно только выполнением электрических замеров.
Выводы по установке дополнительной системы уравнивания потенциалов
- В схемах заземления по системам TN-C-S и ТТ система ДСУП призвана эффективно защищать человека от поражения электрическим током.
- В устаревшей схеме TN-C систему ДСУП применять нельзя: образуется местная система уравнивания потенциалов, которая значительно повышает риски получения электрических травм.
Виды заземляющих устройств
Группировать заземляющие устройства можно следующим образом:
Естественные заземлители
К естественным заземляющим устройствам относятся все конструкции, постоянно находящиеся в земле:
- металлические конструкции здания и фундаменты;
- металлические оболочки кабелей;
- обсадные трубы артезианских скважин.
Категорически запрещено использовать в качестве заземлителей:
- газопроводы и трубопроводы с горючими жидкостями;
- алюминиевые оболочки подземных кабелей;
- трубы теплотрасс;
- трубы холодного и горячего водоснабжения.
К естественному заземлителю необходимо минимум 2 подключения в разных местах.
Искусственные заземлители
Искусственное заземление является специальным подсоединением к заземляющему устройству. К искусственным заземлителям относятся:
- стальные трубы определенных размеров;
- полосовая сталь толщиной от 4 мм;
- угловая сталь от 4 мм;
- прутковая сталь определенных размеров.
Пользуются популярностью глубинные заземлители с омедненными или оцинкованными электродами. Они существенно превосходят традиционные методы по долговечности и затратам на изготовление заземлителя.
Специфические проблемы существуют для грунта в условиях вечной мерзлоты. Здесь эффективным решением могут стать системы электролитического заземления:
|
|
| Состояние обычного заземлителя через несколько лет эксплуатации в вечномерзлых грунтах. | Пример схемы электролитического заземлителя |
Примечания:
- Достоинство контурного заземления состоит в выравнивании потенциалов в защищаемой зоне и уменьшении напряжения шага.
- Выносные заземлители позволяют выбрать место с минимальным сопротивлением грунта.
- Более подробную информацию о заземлителях можно найти в ГОСТ Р 50571.5.54-2013 «…Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов».
