Как найти короткое замыкание в скрытой проводке?
Чаще источник проблемы находится на виду, однако существуют и исключения из правил. В этом случае самым простым вариантов становится удаление штукатурки на всем участке от распределительной коробки до места повреждения. Но этот вариант можно рассматривать в том случае, когда у мастера есть схема.
Однако у такой масштабной операции есть минус: мало кого прельщает вскрытие штроб, шум и пыль от такого рода деятельности. И все ради одного участка небольших размеров. Работу несколько упростит главное правила монтажа электропроводки: кабели прокладывают только вертикально или горизонтально. Но и это условие не исключает затянувшихся поисков и большого количества мусора.
Иногда возникают затруднения другого рода. Электрики — «тоже люди», поэтому желание сэкономить и быстро сделать работу нередко приводит к тому, что трассу прокладывают не так, как предписано правилами монтажа и ГОСТом, а «в обход» — самым коротким путем. В этом случае потребуется снимать со стен всю штукатурку. Такая перспектива не понравится никому.
Простейшие приборы
Чаще кабели скрываются под не очень толстым слоем штукатурки, поэтому отыскать их в стенах можно самостоятельно, причем относительно легко и не слишком затратно. Чтобы избежать тяжелой и неплодотворной работы, электрики используют специальные приборы для обнаружения сети или точного места неисправности — бесконтактные индикаторы напряжения. Есть несколько видов детекторов, которыми пользуются электрики при поисках скрытой проводки.
- MEET MS-58M. Данный инструмент относится к профессиональным приборам, однако его цена невысока: она составляет менее 500 рублей. С помощью этого индикатора неисправности ищут как на открытых, так и на скрытых участках проводки. Этот бесконтактный тестер-пробник может определить напряжение на трассе через бетон, дерево, кирпич и другие стройматериалы.
- MS-48NS. Это простейшие прибор — индикаторная отвертка, позволяющая делать тест на разрыв, регулируя уровень чувствительности тестера, определить напряжение на участках трассы. Средняя цена такого индикатора — 300 рублей.
Оба электротехнических прибора довольно точно определяют место неисправности. Погрешность составляет 50-100 мм. Помощь недорогих устройств дает возможность избежать самой неприятной работы — полного «раскурочивания» стен.
После нахождения «аварийного участка трассы» штукатурку вскрывают, достают и чинят (заменяют) поврежденный электрокабель. После завершения работ его возвращают на место, а стену восстанавливают. Идеальное решение — прокладка новой линии, однако допускается и временный ремонт поврежденного участка.
Трассоискатели скрытой проводки
Их называют профессиональными определителями, измерителями, кабелеискателями, или просто искателями скрытой проводки. Этот вариант не самый лучший, так как цена мощных приборов устроит далеко не всех, а приобретать их для разовой работы не имеет никакого смысла.
Ассортимент этого поискового оборудования нельзя назвать «узким», однако качественные, эффективные, чувствительные приборы стоят несколько тысяч, а такие траты вряд ли оправданы для электриков-любителей. Вторая причина для отказа от этого приобретения — сложность работы с трассоискателями: для поиска неисправности необходима не только большая практика, но и теоретические знания.
Причины возникновения КЗ
Во многих случаях замыкание в цепи носит случайный характер. Однако, существуют специфические причины, которые прямо или косвенно влияют на возникновение режима короткого замыкания.
Среди них наибольшее распространение получили следующие:
- Изношенные электрические сети и оборудование бытовых и промышленных объектов. В процессе длительной эксплуатации наступает полная или частичная потеря диэлектрических свойств изоляции токоведущих частей и проводников. Это приводит к неожиданным и незапланированным соединениям, то есть, замыканиям. Состояние изоляции определяется путем визуального осмотра.
- Высокая нагрузка на сеть, превышающая допустимые нормы. В результате, токоведущие части и провода сильно нагреваются, изоляция повреждается и наступает нештатная ситуация.
- Удары молний в высоковольтную линию вызывают перенапряжение в сети. Это может произойти не только из-за прямого попадания, но и по причине ионизации воздуха, вызванной близким разрядом. Электропроводимость воздуха резко возрастает и между линиями с высокой вероятностью появляется электрическая дуга.
- Физические воздействия, приводящие к механическим повреждениям изоляционного слоя.
- Металлические предметы могут соприкоснуться с токоведущими частями. Часто происходит из-за неудовлетворительного содержания электрохозяйства.
- Неисправное электрооборудование, подключаемое к сети.
- Большое значение имеет человеческий фактор. Сюда входят все случаи, произошедшие в результате неправильных действий рабочих или обслуживающего персонала. В основном, это ошибки при монтаже, неправильная схема подключения, попытки отремонтировать неисправное оборудование и т.д.
Меры, исключающие короткое замыкание
Еще на заре развития электротехники появились плавкие предохранители. Принцип действия подобной защиты очень прост: под влиянием теплового действия тока предохранитель разрушается, тем самым размыкая цепь. Предохранители наиболее часто используются в бытовых электросетях и бытовых электроприборах, электрическом оборудовании транспортных средств и промышленном электрооборудовании до 1000 В. Встречаются они и в цепях с высоковольтным оборудованием.
Вот такие предохранители используются в цепях с малыми токами
вот такие плавкие предохранители вы можете увидеть в автомобилях

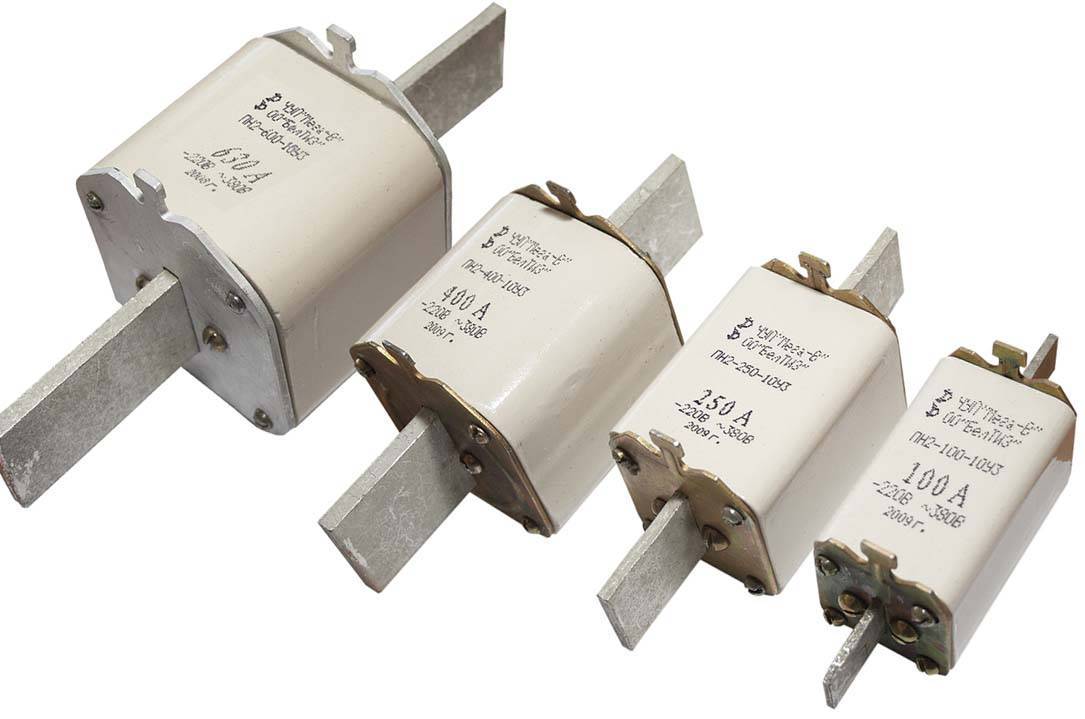

А вот эти большие предохранители используются в промышленности, и они уже рассчитаны на очень большие значения токов

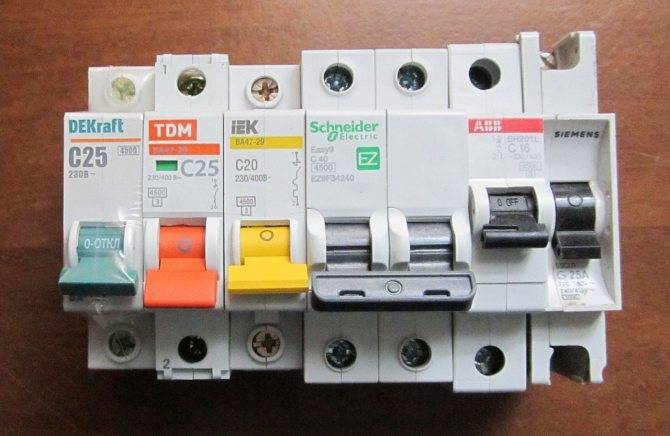

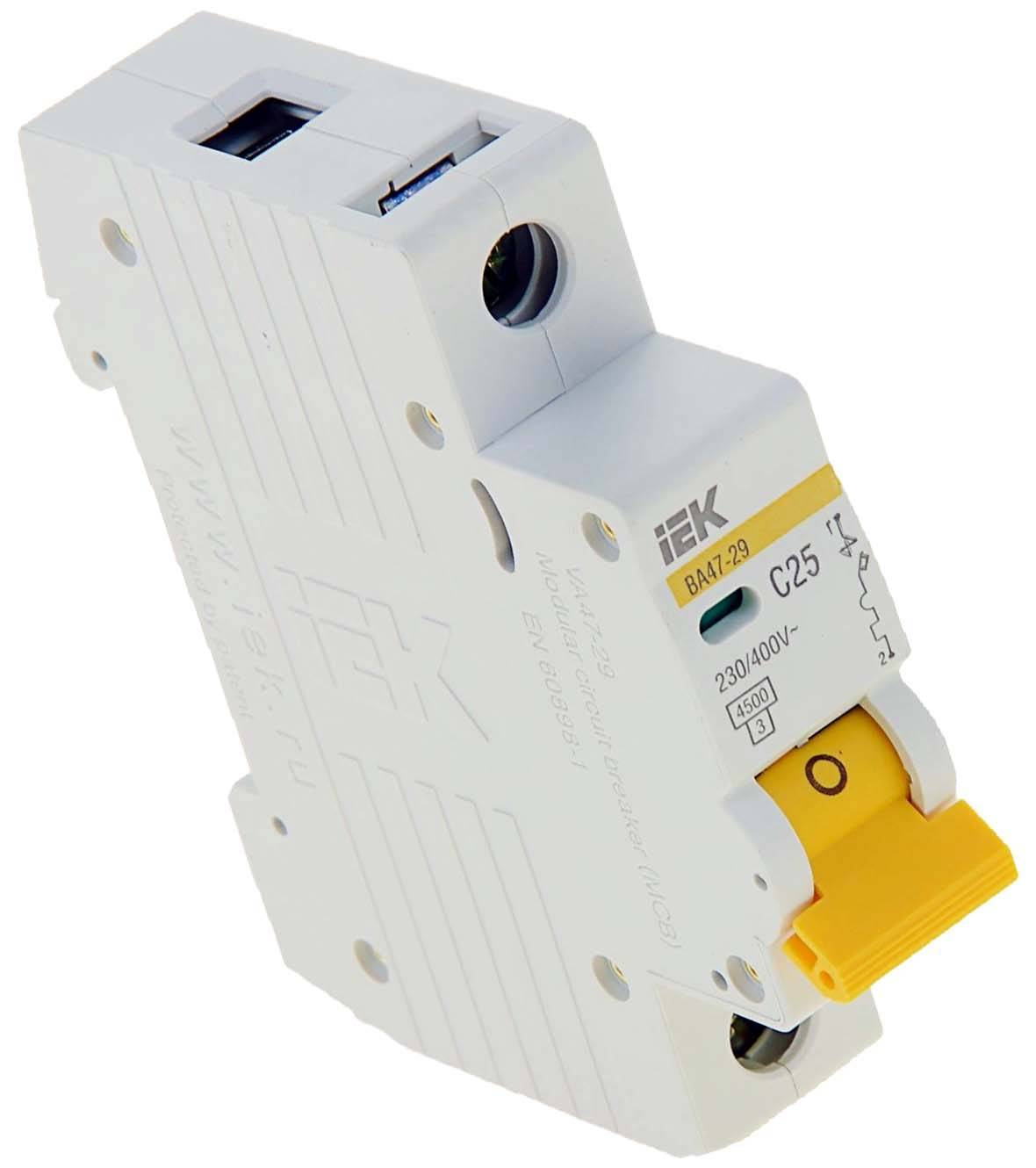

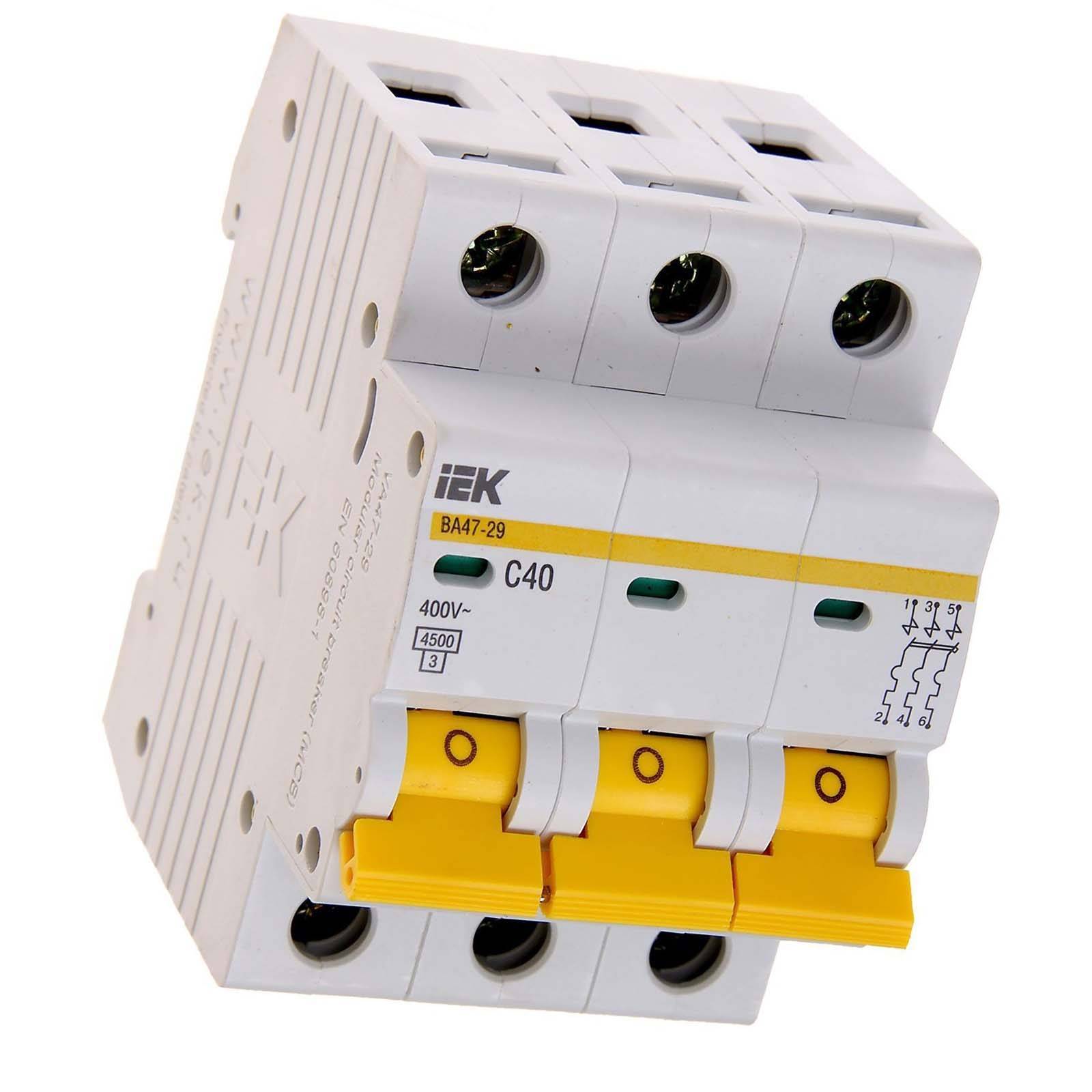

Более сложную конструкцию имеют автоматические выключатели, оснащенные электромагнитными и/или тепловыми датчиками. Ниже на фото однофазный автоматический выключатель, а справа – трехфазный
Их принцип действия основан на размыкании цепи при превышении допустимых значений силы тока.
В быту мы чаще всего сталкиваемся со следующими устройствами защиты электросети:
- Плавкие предохранители (применяются в том числе в бытовых электроприборах).
- Автоматические выключатели.
- Стабилизаторы напряжения.
- Устройства дифференциального тока.
Все вышеперечисленное защитное оборудование относится к устройствам вторичной защиты, действующим по инерционному принципу. На вводе бытовых электросетей наиболее часто устанавливаются автоматические защитные устройства, действующие по адаптивному принципу. Такие устройства можно увидеть возле счетчиков электроэнергии квартир, коттеджей, офисов.
В высоковольтных сетях защита чаще обеспечивается:
- Устройствами релейной защиты и другим отключающим оборудованием.
- Понижающими трансформаторами.
- Распараллеливанием цепей.
- Токоограничивающими реакторами.
Большинства коротких замыканий можно избежать, если устранить основные причины их возникновения: своевременно ремонтировать или заменять изношенное оборудование, исключить вредные воздействия человека. Не допускать неправильных действий при монтажных и ремонтных работах, соблюдать СНИПы и правила техники безопасности.
Замена проводки авто
При замене проводки в автомобиле обязательно отключают питание, в том числе отсоединяют и АКБ
Конечно же, это не мера предосторожности против удара током, а защита электрооборудования автомобиля от вероятного короткого замыкания, которое может возникнуть при проведении ремонтных работ
Иногда замену можно выполнить за 10-15 минут – например, если повреждены провода питающей цепи «АКБ-генератор». Если же нарушена целостность проводки в салоне, есть проблемы с заземлением, короткое замыкание в цепи бортового компьютера, то работы отнимут гораздо больше времени. И главное здесь – не ошибиться, поскольку неправильное подключение проводов (например, при нарушении полярности) может вызвать короткое замыкание, повреждение дорогостоящего электрооборудования и даже возгорание. При отсутствии опыта в электротехнике и электромонтажных работах лучше обратиться в специализированный сервис за услугами автоэлектрика-профессионала.
Понятие «короткое замыкание»
Короткое замыкание – это соединение двух точек электрической цепи с различными потенциалами, что не предусмотрено нормальным режимом работы цепи и приводит к критичному росту силы тока в месте соединения.
Таким образом, КЗ приводит к образованию разрушительных токов, превышающих допустимые величины. Что способствует выходу приборов из строя и повреждениям проводки. Для того, чтобы понять, что может спровоцировать этот процесс, нужно детально разобраться в процессах, происходящих при коротком замыкании.
По закону Ома сила тока (I) обратно пропорциональна сопротивлению (R)
Пример применения закона Ома к лампе накаливания мощностью в 100 Вт, подключенную к электросети в 220В. Здесь можно с помощью закона Ома рассчитать величину тока для нормального режима работы и короткого замыкания. Сопротивление источника и электропроводки проигнорируем.
Электрическая схема нормального режима работы (a) и короткого замыкания (b)
Вот пример нормальной цепи, по которой ток течет от источника к лампе накаливания. На схеме ниже изображен этот процесс.
Пример нормальной цепи, ток течет от источника к лампе
А теперь, представим, что произошла поломка, из-за которой в цепь попал дополнительный проводник.
Дополнительный проводник замыкает цепь
Сопротивление проводников стремится к нулю. Вот почему большая часть электрического тока после замыкания сразу потечет через дополнительный проводник, как бы избегая лампы накаливания с высоким сопротивлением. Результатом будет некорректная работа прибора, потому, что он не получит достаточно тока. И это еще не самый опасный вариант.
Как известно, по закону Ома сила тока обратно пропорциональна сопротивлению. Когда давление в цепи падает в результате короткого замыкания — на несколько порядков возрастет сила тока. По закону Джоуля – Ленца при росте силы тока увеличивается выделение тепла.
При многократном росте силы тока проводники мгновенно нагреваются. А теперь представим, что в сети нет предохранителей либо они не сработали достаточно быстро. В результате проводники плавятся, а изоляция начинает гореть. Зачастую, так возникают пожары в результате короткого замыкания.
Виды коротких замыканий
Схемы кз
Короткие замыкания в быту:
- однофазные – происходит, когда фазный провод замыкается на ноль. Такие КЗ случаются чаще всего. Обозначен, как однофазное с землей К(1)
- двухфазные – ( К2)происходит, когда одна фаза замыкается на другую, относится к несимметричным процессам. Есть еще 2-х фазное с землей К (1,1)в системах с заземленной нейтралью;
- трехфазные – происходит, когда замыкаются сразу три фазы. Самый опасный вид КЗ. Это единственный вид короткого замыкания, при котором не происходит перекос фаз, процесс протекает симметрично;
Вот типичная картина последствий короткого замыкания: оплавленная или сгоревшая изоляция, запах гари, следы оплавления или горения внутри электрического прибора.
Последствия короткого замыкания в электрощите многоэтажного дома
В реальных условиях короткое замыкание происходит в таких ситуациях:
- Повреждение изоляции проводников. Это может произойти из-за изношенности изоляции, а так же механического воздействия на неё. Жилы кабеля замыкаются напрямую или через корпус оборудования.
- Некорректное подключение электроприборов к сети. Данный случай характеризуется допущением ошибки мастера или владельца квартиры из-за чего и происходит короткое замыкание.
- Попадание в электрический прибор воды. Конечно же нельзя допускать попадание воды на электроприборы, ведь она является хорошим проводником электричества и замыкает контакты.
В обустройстве быта короткое замыкание происходит во время ремонта стен, если случайно повредить проводку. Также аварии случаются в квартирах и домах со старой проводкой. В результате чрезмерного нагревания она повреждается в следствие воздействия воды или грызунов.
Короткие замыкания и их классификация. Последствия КЗ на реальных примерах
Добрый день, уважаемые читатели сайта «Заметки электрика».
Давно хотел написать статью про короткое замыкание. Но все как то не доходили руки.
Сегодня решился, потому как повлияли на меня последние события, произошедшие на распределительной подстанции нашего предприятия.
Ранее в статьях мы говорили, что повреждения в электроустановках вызывают короткие замыкания, или сокращенно, к.з.
Короткое замыкание — это одно из самых тяжелых и опасных видов повреждения.
Вы спросите почему? Читайте ниже.
Что же такое короткое замыкание?
Википедия на этот вопрос отвечает, что короткое замыкание — это:
Определение прочитали.
А теперь давайте рассмотрим подробно, что же происходит с параметрами электроустановки в момент короткого замыкания.
При возникновении короткого замыкания, напряжение на источнике питания, а правильнее назвать ЭДС, замыкается «накоротко» через небольшое (малой величины) сопротивление кабельных и воздушных линий, обмоток трансформаторов и генераторов. Отсюда и название «короткое замыкание».
В «накоротко» замкнутой цепи появляется ток очень большой величины, который и называется током короткого замыкания.
Классификация коротких замыканий
Рассмотрим классификацию коротких замыканий.
Короткие замыкания разделяются по количеству замкнувшихся фаз:
- трехфазные короткие замыкания
- двухфазные короткие замыкания
- однофазные короткие замыкания
Короткие замыкания разделяются по замыканию:
Короткие замыкания разделяются по количеству замкнувшихся точек в сети:
- в одной точке
- в двух точках
- в нескольких точках (более двух)
Пример
Рассмотрим пример.
Допустим, что наш потребитель питается с подстанции через воздушную линию (ВЛ) электропередач. Питающая линия является транзитной, поэтому питание потребителя осуществляется отпайкой от линии ВЛ в точке «О».
Пунктирной линией под номером 2 показан уровень напряжения на протяжении всей воздушной линии до возникновения короткого замыкания.
По рисунку видно, что напряжение в любой точке электрической сети равно разнице ЭДС источника питания и падения напряжения в электрической цепи до необходимой нам точки.
Например, напряжение в точке «О» можно рассчитать по формуле
Uо = E — I*Zo, где
- E — ЭДС источника питания, в нашем случае генератора
- Zo — полное сопротивление воздушной линий от источника питания до точки «О» (состоит из активного и реактивного сопротивления)
- I — ток, протекающий по воздушной линии в данный момент времени.
Аналогично, можно рассчитать напряжение в любой точке нашей воздушной линий.
Предположим, что по каким-либо причинам произошло короткое замыкание на воздушной линии, но за пределами нашей отпайки. Назовем эту точку короткого замыкания буквой «К».
Причины короткого замыкания
Замыкание может произойти:
- вследствие природных аномалий;
- в цепях постоянного тока;
- в схемах переменного тока.
Разберем подробнее каждый из видов.
Причины короткого замыкания из-за природных аномалий
К таким аномалиям относят молнии. Они особо опасны, как для жизни человека, так и для вашего дома.
Источником образования молнии является высокое статическое , которое накопилось в облаках при их движении.
Охлаждение естественным путем при подъеме на большую высоту способствуют конденсации пара и влаги, образуя дождь.
Влага имеет низкое сопротивление к электричеству. Таким образом, создает пробой в воздухе, по которому проходит ток, в виде молнии.
Разряд молнии способен привести к замыканию и другим печальным последствиям.
Причина короткого замыкания может быть в цепи постоянного тока
Источник напряжения создает разницу отрицательных и положительных потенциалов. Эти в свою очередь, обеспечивают правильную работу схемы.
Нагрузка электричества на прибор распределяется равномерно, но в аварийном режиме между клеммами может возникнуть закоротка, которая имеет низкое сопротивление.
Короткое замыкание исключает равномерное протекание тока и выводит схему из работы.
Таким образом, выходит что, величина электричества не изменилась, а значение тока возросло. Соответственно ваш прибор перегорел.
Причины короткого замыкания могут быть в цепях переменного тока
В цепях переменного тока все действует аналогичным образом, как и в цепях постоянного. Следует выделить некоторые особенности, которые влияют на похождение тока:
- схемы с 1 и 3 фазным сетей различных конфигураций;
- наличие или отсутствие контура заземления.
Говоря на простом языке, причинами короткого замыкания в доме и электропроводке могут стать следующие ситуации:
- мы взялись и начали сверлить стену или вбивать гвоздь. Попадаете в провод, что приводит к короткому замыканию;
- перенапряжение (использование множества бытовых приборов одновременно);
- подплавление изоляции, вызванное плохим контактом в розетках, вилках и т.д.;
- при затоплении соседями, влага попадает в распределительные коробки, что приводит к разрушению изоляционного слоя и замыканию контактов;
- наличие грызунов;
- старая проводка.
Причиной замыкания может стать все что угодно, поэтому стоит уделить особое внимание данному вопросу, чтобы избежать таких последствий как поломка, возгорание или даже смерть
Поиск поврежденного участка
Если вызов и ожидание мастера-профи не вариант, то хозяевам приходится самим проводить осмотр всей электросети — открытых участков проводки, а также подключенных бытовых и специальных приборов, в том числе сетевых удлинителей. Перед операцией электроцепь обесточивают, отключая автоматы, которые не сработали, затем из розеток вытаскивают вилки всех бытовых приборов.
Как найти короткое замыкание в скрытой проводке? Идеальный вариант — наличие плана электропроводки, однако этих документов у владельцев жилья на руках чаще нет. Иногда они и вовсе бесполезны, так как чертеж и реальная схема — «две большие разницы». Причина — предприимчивость электриков во время строительства объекта. Поэтому чаще хозяева вынуждены проводить «изыскания» довольно тернистыми путями.
Первые симптомы — запах гари и почернение (выгорание) участка, на котором произошло короткое замыкание. Когда осмотр видимой проводки, распределительной коробки и розеток с выключателями результата не принес, переходят к проверке бытовых и осветительных приборов. Если и в этом случае поиски не увенчались успехом, то исследование продолжают. Оно включает в себя несколько этапов.
Подготовка к поискам повреждения при КЗ
Как найти короткое замыкание в скрытой проводке? В первую очередь, обеспечить условие, при котором поиск вообще возможен. Если при обрыве сети операция иногда сложностей не обещает, то при коротком замыкании приходится действовать по-другому, так как при подаче напряжения автомат попросту отключается.
Исключение — отгорание проводов, идущих на выключатель или розетку. Проверить, произошло ли это, легко индикаторной отверткой: достаточно убедиться в наличии фазы в приборе. Если она есть, то можно говорить о том, что, по крайней мере, один проводник в порядке. Найти обрыв нейтрали очень сложно, если нет опыта подобной работы. В этом случае рекомендуют удалить участок полностью, а потом заменить его новой проводкой.
Чтобы предотвратить короткое замыкание, препятствующее возобновлению питания, его необходимо из «сценария» предусмотрительно исключить. Поскольку чаще КЗ — контакт между нейтралью и фазой, один из проводников отключают. Обычно им становится нулевой провод, изоляция которого синего или голубого цвета. Его отсоединяют, изолируют, а затем отводят в сторону.
Надо еще раз напомнить, что перед этой операцией все электроприборы должны быть отключены от розеток. Если в сети больше нет «травмированных» участков, после исключения ноля из схемы автомат срабатывать не будет.
Поиск участка замыкания
Первым делом надо определить проблемный участок, так как найти короткое замыкание в скрытой проводке можно лишь после того, как мастер точно определит, в каком месте оно произошло.
В домах или квартирах принцип разводки одинаков: от распределительной коробки проводка расходится лучами к розеткам, а для выключателей предусматривается отдельные кабели. Работа намного упрощается, если в распоряжении хозяев имеется схема разводки. Но чаще она отсутствует.
Сначала распределительную коробку открывают, потом на каждой линии измеряют сопротивление и напряжение. Если обнаруживают линию, где показания отсутствуют, то это и есть участок, которые необходимо проверять. Следующий этап — поиски конкретного места короткого замыкания.
Помощь измерительных приборов
Оптимальный вариант — проверка сопротивления на «подозреваемом» участке цепи (или изоляции) мегаомметром, так как мультиметр имеет одно серьезное ограничение. Из-за малого напряжения он подходит только для обследования коротких участков электроцепи — до 3 м, но не более.
Одним проводом мегаомметр подключают к фазовому проводнику, другим к нулю, затем к фазе и заземлению. Если на дисплее высвечивается значение, которое меньше единицы (0,5), то можно констатировать, что с проводкой все в порядке. Когда на нем появляется другая цифра (1), или показатели меняются, это значит, что оголенные проводники в каком-то месте соприкасаются.
Поиск виновника среди бытовых приборов
Нередки случаи, когда короткое замыкание возникает в электроприборах. Чтобы точно определить его источник, используют метод исключения. Сначала от розеток отключают абсолютно всю домашнюю технику, затем восстанавливают работу автомата. Все приборы подключают по одному, по очереди. Виновник будет найден, когда сработает автомат.
Народный метод
В этом случае исследователю важно иметь хороший слух, поскольку в месте, где произошло короткое замыкание, должен улавливаться звук — тихое потрескивание. Однако данный вариант относится к «дедовским методам», поэтому на результат надеяться можно, но сильно полагаться на то, что он будет, не нужно
Чем КЗ отличается от перегрузки
Если фазу и ноль электрической сети соединить под напряжением друг с другом не через потребитель, а напрямую, то возникнет короткое замыкание, сокращенно КЗ. Коротким замыканием называется соединение проводников отдельных фаз между собой или с землей через относительно малое сопротивление, принимаемое равным нулю при глухом металлическом коротком замыкании.
Никакая сеть не предназначена для длительной работы в таком режиме. Однако данный аварийный режим иногда возникает. Так, короткое замыкание может случиться из-за нарушения изоляции электропроводки или из-за случайного замыкания разноименных проводников проводящими частями электрооборудования. Нормальная работа электрической сети будет нарушена. Чтобы это нежелательное явление предотвратить, электрики используют клеммники либо просто изолируют соединения.
Будет интересно Что такое мощность электрического тока и как ее рассчитать
Проблема режима КЗ заключается в том, что в момент его возникновения в сети многократно увеличивается ток (до 20 раз превышает номинал), что приводит к выделению огромного количества джоулева тепла (до 400 раз превышает норму), поскольку количество выделяемой теплоты пропорционально квадрату тока и сопротивлению потребителя.
Теперь представьте: сопротивление потребителя здесь — доли ома проводки, а ток, как известно, тем выше, чем меньше сопротивление. В итоге, если мгновенно не сработает защитное устройство, произойдет чрезмерный перегрев проводки, провода расплавятся, изоляция воспламенится, и может случиться пожар в помещении. В соседних помещениях, питаемых этой же сетью, упадет напряжение, и некоторые электроприборы могут выйти из строя.
Типичный вид короткого замыкания для жилых квартир — однофазное короткое замыкание, когда фаза смыкается с нулем. Для сетей трехфазных, например в цеху или в гараже, возможно трехфазное или двухфазное короткое замыкание (две фазы между собой, три фазы между собой, или несколько фаз на ноль). Для трехфазного оборудования, такого как асинхронный двигатель или трехфазный трансформатор, характерно межвитковое замыкание, когда витки замыкаются накоротко внутри обмотки статора или внутри обмотки трансформатора, шунтируя остальные рабочие витки и выводя таким образом прибор из строя.
Или замыкание может случиться через проводящий корпус прибора. Вообще проводящие корпуса следует заземлять, дабы защитить персонал от случайного поражения током, а провода в квартирах использовать те, что в негорючей изоляции. Есть еще один вид аварийного режима нагрузки электрической сети, связанный с превышением нормального тока.
Это так называемая перегрузка. Перегрузки иногда возникают в квартирах, в домах, на предприятиях. Это опасный режим, порой более опасный, чем короткое замыкание. Ведь короткое замыкание в квартире может быть на корню остановлено мгновенно сработавшим автоматическим выключателем в щитке. А вот токовая перегрузка — случай более хитрый.
Выключатели для защиты от короткого замыкания.
Представьте себе, что в одну единственную розетку вы решили понавтыкать множество электроприборов через тройник да через удлинители. Что нежелательного может в этом случае произойти? Если жила проводки, подведенный к розетке, не рассчитана на ток более 16 ампер, то при включении в такую розетку нагрузки более 3500 ватт начнется перегрев электропроводки чреватый пожаром.
Вообще тепловое воздействие на изоляцию проводов резко снижает ее механические и диэлектрические свойства. Например, если проводимость электрокартона (как изоляционного материала) при 20°С принять за единицу, то при температурах 30, 40 и 50°С она увеличится в 4, 13 и 37 раз соответственно.
И тепловое старение изоляции наиболее часто возникает именно из-за перегрузки электросетей токами, превышающими длительно допустимые для данного вида и сечений проводников. Также нельзя в розетку, на которой указано 250 В 10 А, включать потребителей более чем на 2500 Вт, ибо может начаться перегрев контактов, ведущий к их ускоренному окислению. Для защиты от перегрузок в квартире, а также для мгновенного купирования режима КЗ, используйте автоматические выключатели.
Последствия КЗ и способы их предотвращения
Короткое замыкание характеризуется протеканием повышенных значений тока. В свою очередь большой ток опасен для кабелей, соединений. Это характерно лавинообразным развитием последствий замыкания. Кабеля отгорают от соединений, сами соединения нагреваются, после чего происходит их ускоренное разрушение. Нагрев может повлечь возгорание электропроводки и пожар.
Для предотвращения последствий межфазного замыкания в цепях 220/380 используются плавкие вставки, предохранители, автоматические выключатели. Предохранители, когда через них протекает ток выше номинального, перегорают, тем самым разрывая цепь. После замены предохранителя, если вы не устранили межфазное замыкание, он будет перегорать вновь и вновь.
Для улучшения условий работы и эксплуатации, устранения необходимости замены плавких элементов используются автоматические выключатели. Они реагируют как на незначительное повышение тока сверх нормы (тепловой расцепитель), так и на резкое сильное повышение (электромагнитный расцепитель). При междуфазном замыкании или между фазой и землей автоматический выключатель разъединится. В таких случаях говорят «выбил автомат». Для возобновления подачи напряжения необходимо заново взвести рычаг автомата или перевключить кнопку (на АП-шках).
На видео наглядно показывается опасность межфазного короткого замыкания (под удар попал манекен, это были показательные выступления):
Преднамеренное использование
Короткое замыкание лишь в некоторых случаях оправдывает себя, а именно:
- Для обесточивания участка цепи, на которой человек попал под воздействие опасного напряжения. Если индивид попадает под опасный потенциал, а в цепи нет УЗО, и автоматический выключатель находится далеко от места происшествия, то для спасения человека выполняется искусственное КЗ, отключающее линию;
- При отключении цепей высоковольтных участков от источника напряжения с помощью короткозамыкателей. Короткозамыкатель – это коммутационный аппарат, имеющий мощную контактную часть, которая конструктивно рассчитана и предназначена для создания искусственного короткого замыкания в сетях электроснабжения;
- В сварочных аппаратах. Конструкция этих устройств рассчитана на технологическое создание электрической дуги. За счёт низкого напряжения (практически безопасного) и электрического соединения с землёй через сварочный электрод, который плавится, выполняется сваривание металлических поверхностей.
Преднамеренное короткое замыкание с помощью короткозамыкателя
Электрическая энергия и возникающее в сетях короткое замыкание – это опасный процесс, который может привести к ужасным последствиям с человеческими жертвами. Однако, если правильно рассчитать и установить токоограничивающие аппараты, а также своевременно проверять их работоспособность, то его можно контролировать. Быстрое реагирование качественной защитной аппаратуры на режим КЗ предотвратит крупные аварии.
Чем КЗ отличается от перегрузки
Если фазу и ноль электрической сети соединить под напряжением друг с другом не через потребитель, а напрямую, то возникнет короткое замыкание, сокращенно КЗ. Коротким замыканием называется соединение проводников отдельных фаз между собой или с землей через относительно малое сопротивление, принимаемое равным нулю при глухом металлическом коротком замыкании.
Никакая сеть не предназначена для длительной работы в таком режиме. Однако данный аварийный режим иногда возникает. Так, короткое замыкание может случиться из-за нарушения изоляции электропроводки или из-за случайного замыкания разноименных проводников проводящими частями электрооборудования. Нормальная работа электрической сети будет нарушена. Чтобы это нежелательное явление предотвратить, электрики используют клеммники либо просто изолируют соединения.
Будет интересно Что такое мощность электрического тока и как ее рассчитать
Проблема режима КЗ заключается в том, что в момент его возникновения в сети многократно увеличивается ток (до 20 раз превышает номинал), что приводит к выделению огромного количества джоулева тепла (до 400 раз превышает норму), поскольку количество выделяемой теплоты пропорционально квадрату тока и сопротивлению потребителя.
Теперь представьте: сопротивление потребителя здесь — доли ома проводки, а ток, как известно, тем выше, чем меньше сопротивление. В итоге, если мгновенно не сработает защитное устройство, произойдет чрезмерный перегрев проводки, провода расплавятся, изоляция воспламенится, и может случиться пожар в помещении. В соседних помещениях, питаемых этой же сетью, упадет напряжение, и некоторые электроприборы могут выйти из строя.
Типичный вид короткого замыкания для жилых квартир — однофазное короткое замыкание, когда фаза смыкается с нулем. Для сетей трехфазных, например в цеху или в гараже, возможно трехфазное или двухфазное короткое замыкание (две фазы между собой, три фазы между собой, или несколько фаз на ноль). Для трехфазного оборудования, такого как асинхронный двигатель или трехфазный трансформатор, характерно межвитковое замыкание, когда витки замыкаются накоротко внутри обмотки статора или внутри обмотки трансформатора, шунтируя остальные рабочие витки и выводя таким образом прибор из строя.
Или замыкание может случиться через проводящий корпус прибора. Вообще проводящие корпуса следует заземлять, дабы защитить персонал от случайного поражения током, а провода в квартирах использовать те, что в негорючей изоляции. Есть еще один вид аварийного режима нагрузки электрической сети, связанный с превышением нормального тока.
Это так называемая перегрузка. Перегрузки иногда возникают в квартирах, в домах, на предприятиях. Это опасный режим, порой более опасный, чем короткое замыкание. Ведь короткое замыкание в квартире может быть на корню остановлено мгновенно сработавшим автоматическим выключателем в щитке. А вот токовая перегрузка — случай более хитрый.
Выключатели для защиты от короткого замыкания.
Представьте себе, что в одну единственную розетку вы решили понавтыкать множество электроприборов через тройник да через удлинители. Что нежелательного может в этом случае произойти? Если жила проводки, подведенный к розетке, не рассчитана на ток более 16 ампер, то при включении в такую розетку нагрузки более 3500 ватт начнется перегрев электропроводки чреватый пожаром.
Вообще тепловое воздействие на изоляцию проводов резко снижает ее механические и диэлектрические свойства. Например, если проводимость электрокартона (как изоляционного материала) при 20°С принять за единицу, то при температурах 30, 40 и 50°С она увеличится в 4, 13 и 37 раз соответственно.
И тепловое старение изоляции наиболее часто возникает именно из-за перегрузки электросетей токами, превышающими длительно допустимые для данного вида и сечений проводников. Также нельзя в розетку, на которой указано 250 В 10 А, включать потребителей более чем на 2500 Вт, ибо может начаться перегрев контактов, ведущий к их ускоренному окислению. Для защиты от перегрузок в квартире, а также для мгновенного купирования режима КЗ, используйте автоматические выключатели.
