Корректор газа: функции и периодичность проверки устройств корректировки объема топлива

Корректор объема газа ТС 220

Производитель: Elster Газэлектроника

Общая информация

Корректор объема газа ТС220 — предназначен для приведения рабочего объема газа, прошедшего через счетчик, к стандартным условиям (давление газа — 760 мм. рт.ст., температура газа +20°С) путем вычисления коэффициента коррекции с использованием измеренного значения температуры газа, подстановочных значений давления и коэффициента сжимаемости газа. Является продолжением и развитием корректоров серии ТС.

Конструкция:

Корпус корректора состоит из двух отсеков: микропроцессорного и батарейного. Клеммные колодки для подключения входных и выходных цепей расположены в батарейном отсеке. Интерфейс информативен и прост. Буквенно-цифровой дисплей и 2-х кнопочная клавиатура, а так же оптический последовательный порт передачи данных, расположены на лицевой панели прибора. Подключение к RS232/RS485 интерфейсу осуществляется по разъему, расположенному на правой боковой панели прибора. Датчик температуры входит в состав изделия и поставляется предустановленным. Срок службы автономного источника питания при номинальном режиме работы составляет 5 лет. Возможность подключения внешнего источника питания постоянного тока +5. 9В.

Выполняемые функции:

— Вычисление стандартного объема газа; — Учет объема газа при рабочих условиях; — Измерение температуры газа; — Вычисление коэффициента коррекции; — Мониторинг несанкционированного вмешательства в работу корректора; — Формирование выходных импульсов, пропорционально значению рабочего / стандартного объема газа; — Архивация данных; — Передача данных по интерфейсам RS232/RS485 и оптическому интерфейсу; — Передача данных по GSM/GPRS каналам.

Отличительные особенности корректора ТС 220:

— Формирование архива объемом более 2300 записей с интервалом час, день или месяц; — Архивирование значений параметров расхода газа (стандартный Vс и рабочий V объемы газа, давление Р, температура Т, коэффициент коррекции С, статусная информация), необходимых для коммерческого учета; — Просмотр архива на дисплее корректора; — Сигнализация о нештатных ситуациях (несанкционированное вмешательство, нарушение границ измеряемых параметров и т. п.); — 2-х кнопочная клавиатура для удобной навигации по спискам меню; — Оптический интерфейс, не требующий коммутации проводов; — Проводной последовательный интерфейс RS232/RS485; — Протокол передачи данных в соответствии с международным стандартом ГОСТ Р МЭК 61107 ; — Оптимизирован для подключения коммуникационных модулей БПЭК-03/Т, БПЭК-04/ТС; — Встроенная в корректор функция передачи данных по GPRS каналу (с помощью ПТК «СОДЭК Экстра» через коммуникационные модули БПЭК-03/Т, БПЭК-04/ТС); — Унифицированная конструкция корпуса корректора позволяет устанавливать прибор на все типы механических счетчиков газа, выпускаемых ООО «Elster Газэлектроника» .

Предлагаемые комплекты монтажных частей предназначены для установки на счетчики газа СГ , TRZ , RVG , BK , на трубопровод или на стену. Вариант монтажа оговаривается в процессе формирования заказа; 2 счетно-импульсных входа; 2 импульсных (сигнальных) выхода; Cрок работы от встроенного элемента питания более 5 лет при стандартных условиях; Замена элемента питания без потери данных; Температура окружающей среды −30°С до +60°С; Взрывозащищенное исполнение; Класс защиты IP 65; Возможность подключения внешнего источника питания постоянного тока +5. 9В;

Межповерочный интервал 5 лет

Источник

Как проверить ЕГР

Тут вариантов можно придумать много. Но как это делаю я.

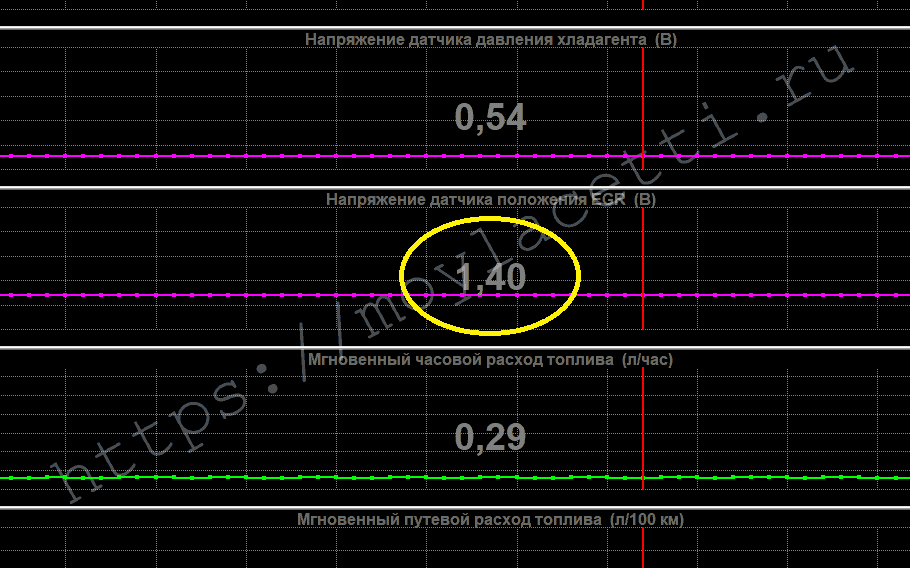

Во-первых, смотрим в параметрах Напряжение датчика клапана ЕГР

Если оно выше 0.7-0.8 В, значит пиши пропало – клапан скорее всего полностью не закрывается.

Естественно, клапан необходимо снять, промыть, проверить. Ну или заменить…

Если всё равно остались вопросы к клапану, то можно поставить временную заглушку под клапан, сбросить адаптации и дать двигателю некоторое время поработать, периодически его останавливая. Если коррекции перестали ползти в минус, то клапан скорее всего был негерметичен.

Вот видео на тему Долгосрочная коррекция топлива в минусе

В общем, как-то так. Не спешите лезть в дебри, а проверьте сначала систему ЕГР. Скорее всего, на этом всё и закончится.

Всем Мира и ровных дорог!

Периодичность проведения поверки

Выполнение поверочной проверки справедливости измерений, осуществляемых прибором коррекции потребленного объема природного газа, требуется раз в 5 лет (при условии технической исправности корректора в течение этого периода).

Методы поверки разрабатываются производителями корректирующих приборов с обязательным согласованием в ФГУП «ВНИИМС» или региональных ФБУ «ЦСМ». Право исполнения поверочных испытаний предоставляется государственной метрологической службе (ФБУ «ЦСМ») или частным метрологическим службам, имеющим соответствующий аттестат Росаккредитации.

Периодичность проведения поверки

Выполнение поверочной проверки справедливости измерений, осуществляемых прибором коррекции потребленного объема природного газа, требуется раз в 5 лет (при условии технической исправности корректора в течение этого периода).

Требования по межповерочному интервалу для корректирующего устройства и газового счетчика необязательно одинаковые. Периодичность поверки всего комплекса зависит от прибора в его составе, который требуется поверять чаще

Методы поверки разрабатываются производителями корректирующих приборов с  обязательным согласованием в ФГУП «ВНИИМС» или региональных ФБУ «ЦСМ». Право исполнения поверочных испытаний предоставляется государственной метрологической службе (ФБУ «ЦСМ») или частным метрологическим службам, имеющим соответствующий аттестат Росаккредитации.

Порядок замены газового счетчика в частном доме и в квартире

Менять газовый счетчик самостоятельно запрещено. Этим занимаются специалисты-газовщики, обладающие правом на проведение работ по замене измерительных приборов.

Собственноручная замена счетчика чревата серьезными последствиями. Это опасно!

Как заменить газовый счетчик? Алгоритм будет следующий.

Шаг 1. Необходимо обратиться в территориальную управляющую компанию, которая занимается газовыми сетями. Вам следует написать заявление и предоставить требуемые документы.

Шаг 2. Специалисты газовой службы оценивают технические характеристики для установки измерительного прибора в помещении

При этом обращается внимание в том числе и на подводку газовых сетей в частный дом или квартиру

Шаг 3. Приобретение счетчика в специализированных магазинах. Лучше доверить это специалисту, который точно знает, какой счетчик покупать. Существует множество нюансов, которые неосведомленный человек может не знать. Уточнить стоимость замены газового счетчика нужно в компании, которая будет производить установку. Цену на замену газового счетчика специалисты смогут озвучить после изучения технических данных газопровода в вашем доме.

Шаг 4. После того, как замена газового счетчика будет произведена, следует все тщательно проверить. Если собственника все устраивает, необходимо подписать акт выполненных работ.

Шаг 5. Заключительный этап после замены газового счетчика – опломбирование. Без этой процедуры измерительный прибор не может быть введен в эксплуатацию.

При демонтаже старого газового счетчика собственнику следует зафиксировать последние показатели, чтобы в дальнейшем передать их в управляющую компанию.

Газовый измерительный прибор монтируется в соответствии с установленными требованиями. Он может располагаться на расстоянии 80 см от другого газового оборудования. Высота размещения над полом должна быть не менее 1,2 м.

Зачем нужен корректор для газового счетчика?

В каких случаях он используется?

Существуют так называемы стандартные условия при которых измеряются объёмы газа, проходящие через счётчик.

Корректор как раз выполняет эту функцию. Он подгоняет объёмы прошедшего газа под те самые стандартные условия (если точнее он высчитывает стандартные и производит коррекцию при замерах) это температура (плюс двадцать) давление (760-т миллиметров ртутного столба).

Используются корректоры где угодно, начиная от газовых счётчиков бытового предназначения, до промышленных.

Бытовые газовые счётчики с корректором довольно выгодное приобретение, платите только за реальные объёмы газа, а не за прошедший газ по трубе.

При помощи электронного корректора, можно выводить данные на компьютер, электронные корректоры могут быть подключены к общей (центральной) системе учёта газа.

Электронные корректоры снабжены цифровым табло.

В общем очень технологичная штука, но ему (корректору) необходимо питание.

Корректор нужен, для того, чтоб платить (точнее знать, а уже платить или просто измерять это не важно), точное количество газа прошедшего через счётчик. Так как газовый счётчик имеет достаточно сильные погрешности в зависимости от того при каких условиях подаётся газ. Так как газовый счётчик имеет достаточно сильные погрешности в зависимости от того при каких условиях подаётся газ

Так как газовый счётчик имеет достаточно сильные погрешности в зависимости от того при каких условиях подаётся газ.

Вот например газ можно подавать по разному например норму по давлению и это будет одно, а если давление понизить, то газ пройдёт в том же объёме, но его КПД при сгорании будет ниже!

Или к примеру температура, чем холоднее газ, тем он плотнее, а чем жарче на улице тем разреженней это всё опять же влияет на итоговое КПД по сгоранию, и если захотеть то на этих разницах поставщик может достаточно сильно обманывать потребителя.

Корректор же, имея в себе заложенную программу всё это исправит, к примеру пересчитает потребленные кубы, если давление не достаточно, то есть если давление меньше на 10% от нормы, то и за куб газа вам корректор посчитает не 1 куб, а 1.1 — что соответствует действительности, а теперь представьте сколько можно сэкономить или наоборот переплатить не имея корректора на 100 или 200 кубах которые вам подадут газ с пониженным давлением.

Стоят конечно такие счётчики намного дороже обычных, а установка корректоров не везде возможна, но то что он только в пользу для потребителя это факт, он поможет платить за фактически потреблённое, а не накрученное.

Особенности приборов для анализа газа

Газоанализатор — это прибор для определения количественного и качественного состава газовой смеси. Так говорит наука. Широкое распространение получили ручные абсорбционные анализаторы, в которых реагенты постепенно поглощают составляющие газа. Автоматические устройства в постоянном режиме определяют физические и физико-химические величины смесей и их компонентов.

Анализаторы газа делят на 3 группы. Все приборы действуют на физических методах анализа, а различие выражается в возможности учитывать химические процессы.

Сигма-03 — стационарный многоканальный анализатор с отдельными блоками и модулями, среди которых инфоблок СИГМА-03.ИПК, в комплекте также идут выносливые датчики в количестве до 8

Приборы 1-го типа мониторят в том числе сопутствующие химические реакции. Анализаторы определяют изменения в давлении топливной смеси и ее объеме после химического взаимодействия между составляющими.

Газоанализаторы 2-го типа выдают показатели физического анализа, который распространяется на хроматографические, фотоионизационные, электрохимические, термохимические и другие физические и физико-химические процессы.

Устройства 3-го типа работают только по принципу физического анализа. Методы измерения у них бывают магнитные, денсиметрические, термокондуктометрические и оптические.

Приборы для анализа газовых смесей также классифицируют:

  • по назначению;
  • по числу измерительных каналов;
  • по количеству измеряемых компонентов;
  • по конструкции;
  • по функционалу.

Стоит подробнее знать об устройствах, различающихся по последнему признаку. Газоанализаторы выполняют функции обычных измерительных приборов, а также сигнализаторов, течеискателей, индикаторов.

Цели коррекции показаний счетчика природного газа

Отметим, что хотя паспортный диапазон рабочих температур расходомера может быть +/- 40оС, к повышающему цену газового топлива температурному коэффициенту это никакого значения не имеет.

Правила гражданского газоснабжения на коммунально-бытовые цели за №549 утверждают потребность умножения насчитанного счетчиком объема потребленного метана на коэффициент приведения к стандартным условиям (обозначение – Vп), нормированным ГОСТ 2939-63:

  • температура газа – 20оС (также 293,15оК);
  • давление газа – 760 мм ртутного столба (также 101,325 кН/м2);
  • влажность газа – равна нулю.

Поскольку «уличные» температуры за календарный год меняются, к потребленному объему газа применяются различные коэффициенты приведения к «газовому стандарту» – в зимние месяцы они всегда выше.

Значения этих коэффициентов устанавливаются Федеральным агентством метрологии. В частности, с 2019 года в регионах России действуют температурные коэффициенты, определенные приказом за №1053.

Поскольку при газификации частного сектора нередко используется простейшая распределительная схема (воздушка), то охлаждение метана, повышенный отбор топлива и падение давления в газопроводе – дело обычное. Поэтому ставить прибор в ГРП бесполезно

Чтобы избежать умножения потребленного объема на установленный нормами региональный коэффициент, домовладелец должен выбрать для учета газопотребления расходомер, оснащенный термокомпенсатором.

Местоположение счетчика газа – внешнее (вне дома) или внутреннее (в техническом помещении) – значения не имеет. Тут либо оплата потребленного объема метана с учетом температурного коэффициента, либо установка расходомера по газу со встроенным термокомпенсатором.

Компенсирующее температурные перепады газового топлива устройство является  биметаллической пластинкой, встроенной в механизм измерения объема при проходе метана через счетчик. Под воздействием температуры природного газа пластинка изгибается определенным образом и влияет на процесс учета газопотребления так, чтобы показания соответствовали стандартным условиям состояния топлива.

Технические характеристики

Таблица 3 – Метрологические характеристики

Наименование характеристики

Значение

Максимальная частота выходных импульсов от счетчика газа, Гц

2

Пределы допускаемой абсолютной погрешности при измерении количества импульсов, импульс

±1

Диапазон измерений абсолютного давления газа, МПа

от 0,09 до 1

Пределы допускаемой приведенной к верхнему пределу измерений погрешности при измерении абсолютного давления газа, %

±0,15

Диапазон измерений температуры газа, °С

от -20 до +50

Пределы допускаемой абсолютной погрешности при измерении температуры газа, °С

±0,3

Пределы допускаемой относительной погрешности вычислений объема природного газа при стандартных условиях, обусловленные программной реализацией алгоритмов, %

±0,05

Наименование характеристики

Значение

Параметры природного газа:

– диапазон изменений абсолютного давления газа, МПа

от 0,183 до 0,307

– диапазон изменений плотности природного газа при стандартных

условиях, кг/м3

от 0,6934 до 0,7323

– диапазон изменений молярной доли азота, %

от 0,77 до 1,95

– диапазон изменений молярной доли диоксида углерода, %

от 0,122 до 0,660

Условия эксплуатации:

– диапазон температур окружающего воздуха, °С

от -25 до +55

– относительная влажность при температуре +35 °С, %

до 85

– атмосферное давление, кПа

от 84 до 106,7

Срок работы батареи (питание от внутреннего источника), лет

5

Электропитание, В

литиевая батарея

3,6

Маркировка взрывозащиты

0ExiaIICT4X

Габаритные размеры электронного блока, мм, не более

– длина

222

– ширина

145

– глубина

86

Масса, кг, не более

– электронного блока

1,5

– преобразователей

0,5

Средний срок службы корректора, лет

15

Средняя наработка до отказа корректора, ч

70000

Цели корректировки показаний счетчика природного газа

Обратите внимание, что хотя диапазон рабочих температур в паспорте расходомера может составлять +/- 40 ° C, это не имеет значения для температурного коэффициента, который увеличивает стоимость газового топлива. Правил поставки гражданского газа для бытовых нужд нет

549 устанавливают необходимость умножения объема израсходованного метана, рассчитанного счетчиком, на коэффициент приведения в стандартных условиях (обозначение – Вп), нормированный по ГОСТ 2939-63:

Правил поставки гражданского газа для бытовых нужд нет. 549 устанавливают необходимость умножения объема израсходованного метана, рассчитанного счетчиком, на коэффициент приведения в стандартных условиях (обозначение – Вп), нормированный по ГОСТ 2939-63:

  • температура газа – 20 (тоже 293,15);
  • давление газа – 760 мм рт ст. (также 101,325 кН / м2);
  • влажность газа нулевая.

Поскольку «наружные» температуры меняются в течение календарного года, к объему потребляемого газа при «стандартном газе» применяются разные коэффициенты пересчета – в зимние месяцы они всегда выше.

Значения этих коэффициентов устанавливаются Федеральным агентством по метрологии. В частности, с 2019 года в регионах России действуют температурные коэффициенты, определяемые приказом No. 1053.

Поскольку при газификации частного сектора часто используется простейшая схема распределения (воздух), обычным явлением является охлаждение метана, повышенный отбор топлива и падение давления в трубопроводе. Поэтому ставить прибор в ГРП бесполезно

Чтобы не умножать потребляемый объем на региональный коэффициент, установленный стандартами, домовладельцу следует выбрать расходомер с термокомпенсатором для измерения расхода газа.

Расположение газового счетчика – внешний (снаружи дома) или внутренний (в техническом помещении) – значения не имеет. Здесь либо оплата за израсходованный объем метана с учетом температурного коэффициента, либо установка газового расходомера со встроенным термокомпенсатором.

Устройство, компенсирующее разницу температур в газообразном топливе, представляет собой биметаллическую пластину, встроенную в механизм измерения объема при прохождении метана через счетчик. Под воздействием температуры природного газа пластина определенным образом изгибается и влияет на процесс потребления газа так, чтобы показания соответствовали стандартным условиям топлива.

Корректор газа: функции и периодичность проверки устройств корректировки объема топлива

Согласитесь, с газоснабжением квартиры куда проще, чем с частным домом. В коттедже бойлер и газплита, а в особенности котел потребляют метан кубометрами, тщательно подсчитываемыми обязательным с 2019 года расходомером.

Но тепловая калорийность и давление голубого топлива нестабильны, поэтому счетчик может накручивать лишнего. Исправит ситуацию корректор газа, способный свести «намотанные» кубометры к норме стандартного агрегатного состояния метана. Особенное удобство прибора – внимания почти не требует.

Расскажем о нем, объясним влияние температуры на стоимость магистрального газа и как корректор способствует снижению коммунальных затрат.

Особенности установки корректора

Прибор коррекции учетных характеристик по метану подключается к расходомеру, оснащенному импульсным выходным сигналом (частотный диапазон до 2-8 Гц, вес импульса 0,01-100 м3). Также допустимо подключение к газовому счетчику с позиционно-кодирующим механизмом (энкодером), установленным в счетной голове.

Физическое закрепление прибора коррекции (стандартизации) данных потребленного объема газового топлива выполняется на корпусе счетчика (при наличии монтажного места), на кронштейне, либо на стене. Коррекционное устройство весит обычно до 3 кг.

Обязательно заземление корректора с использованием прямоугольной шины сечением от 4 мм2. Внешние устройства подключаются к прибору экранированным кабелем с сечением жилы от 0,25 мм2, длиной не более 10 м.

Способы интеграции расходомера с корректором

В первом варианте элементы контроля за газопотреблением поставляются отдельно: газовый счетчик с электрическим выходом (к примеру, пара геркон-магнит); датчик давления, имеющий унифицированный токовый выход; датчик температуры (электронный термометр сопротивления); корректирующий прибор для стандартизации характеристик потребленного объема газа.

Если европейские модели подобных устройств в основном одноканальные, то отечественные приборы чаще рассчитаны на два канала и более (т.е. на два расходомера и больше)

Объединенные в комплекс, эти устройства образуют единую систему средств измерения. Однако пользоваться ею в этом качестве можно лишь после согласования с местным подразделением Госстандарта. Преимущество данного комплекса – допустимость стандартизации показаний от нескольких газовых счетчиков (т.е. от нескольких вводов газопровода).

Недостатком подобной системы является различные сроки поверки ее элементов, среди которых наиболее часто потребуется поверять датчики температуры и давления. Проще будет не выполнять поверку последних, а попросту заменять новыми. Общее преимущество такого измерительного комплекса – его конечная стоимость ниже, чем у заводской многоканальной системы.

Во втором варианте измерительный комплекс создается целиком на предприятии-изготовителе

Здесь важно подобрать систему с близким межповерочным сроком элементов. К примеру, у ротационного газосчетчика ЛГК-Ех срок поверки – два года, а у корректора и датчика давления – 5 лет. Это означает потребность выполнения поверки всего комплекса 2,5 раза за пятилетний интервал использования, что неудобно и невыгодно

Это означает потребность выполнения поверки всего комплекса 2,5 раза за пятилетний интервал использования, что неудобно и невыгодно.

Как настроить прибор?

Задание константных сведений не требуется, они введены на предприятии-изготовителе устройства. Т.е. после установки и подключения проводов к источнику данных (газовому счетчику) корректор полностью готов к работе.

Доступ к изменению данных корректора поделен между тремя сторонами –  метрологическая служба, газоснабжающая организация, с которой заключен договор на обслуживание, и потребитель. У каждой стороны имеется свой код (восьмизначная комбинация цифр), открывающий доступ к программному меню устройства.

Потребителю предоставлен низший приоритет доступа, а наивысший – метрологической организации. Фактически пользователю доступно лишь управление выводом данных на интерфейс прибора – полный или краткий режим отображения.

Внесение изменений в требуемые для вычисления объема потребленного газового топлива параметры («метрологическая» часть ПО) допускается только при официальной калибровке, выполняемой исключительно при поверке корректоров объема природного газа. Кнопку калибровочного замка защищает навесная пломба (легкоразрушаемая!).

3 Термины, определения и сокращения

3.1 В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1.1 определяемый компонент: Одиночный компонент или совокупность компонентов газовой смеси, для измерения довзрывоопасных концентраций которых предназначено СИ.

3.1.2 поверочный компонент: Одиночный компонент или совокупность компонентов газовой смеси, отличные от определяемого компонента и применяемые для определения метрологических характеристик СИ при условии использования установленного коэффициента пересчета.

3.1.3 коэффициент пересчета для поверочного компонента: Безразмерная величина, указанная в ЭД производителем СИ с целью обеспечения возможности замены ГС определяемого компонента на ГС поверочного компонента, при проведении технического обслуживания и/или поверки.

3.2 В настоящем стандарте применены следующие сокращения:

ДВК — довзрывоопасная концентрация;

НКПР — нижний концентрационный предел распространения пламени;

ПО — программное обеспечение;

ЭД — эксплуатационная документация.

Примечание — К ЭД согласно настоящему стандарту относятся: руководство по эксплуатации, паспорт, формуляр по ГОСТ 2.601, ГОСТ 2.610.

Преимущества и недостатки газовых счетчиков с термокорректором

Плюсы газового счетчика с термокорректором:

  • стоимость газа во время отопительного сезона в среднем уменьшается до 15%;
  • так как не приходится учитывать коэффициент коррекции, максимально падает возможность возникновения путаницы при расчетах на льготных условиях;
  • можно устанавливать любой прибор учета вне зависимости от его геометрических параметров;
  • проверка, как правило, осуществляется не чаще одного раза в десятилетие;
  • термокорректор существенно не влияет на габариты счетчика, так что изыскивать дополнительное пространство для монтажа не нужно;
  • термокорректор не влияет на продолжительность эксплуатационного ресурса;
  • если включать прибор раз в год, то производится коррекция в пользу потребителя до 15 м3;
  • если есть несколько потребителей, то эффект подсоса сглаживается, в результате чего получается экономия до 15% в год;
  • термокорректор учитывает некачественные смеси, что тоже содействует экономии;
  • если счетчик установлен на улице, термокорректор сглаживает эффект от наледи и потепления.

Минусы газовых счетчиков с термокорректором:

  • общая стоимость газовых счетчиков с термокорректором больше почти в два раза, а если говорить об электронных приборах, то увеличение достигает 300%;
  • если установлен старый мембранный или ротационный прибор, то при низком потреблении или полном отключении регистрируется, как поток с низкой плотностью, а это лишние от 3 до 5 м3 в месяц;
  • на электронных приборах при температуре ниже -20°C и высокой влажности воздуха возникают погрешности из-за сбоя учетного датчика;
  • при отключении учитывается снижение плотности потока не в пользу потребителя, но оно не критично, если отключение проводится один раз в год;
  • мембранные счетчики с термокорректором издают слабый писк, что критично для сердечников и людей с проблемами центральной нервной системы;
  • такие приборы крайне невыгодны в зонах с теплым климатом.
