Лампа ближнего света форд фокус 3: какую лампочку выбрать, какие цоколи используются в фарах ford focus, как происходит замена

Особенности замены

Если подойти со знанием дела к установке новых ламп ближнего света, то такая операция может занять до получаса, поскольку работы назвать трудоемкими нельзя. Также следует отметить, что если у вас перегорела одна лампочка, обязательно устанавливайте точно такой же вариант, либо меняйте сразу весь комплект. Это позволит вам избежать разного света (так как это неудобно) на Форде Фокус третьего поколения.

Замена лампы ближнего света требуют минимального набора инструмента, а именно:

Ключ на 10.
Отвертка.
Перчатки.
Набор ламп.

Как только вы приобрели новую оптику для Ford Focus 3 и подготовили необходимый инструмент, можно приступать к работе. Для этого выполняем следующие действия:

Снимаем крышку блока фары, отодвинув специальный фиксатор.
Легкими движениями со стороны в сторону двигаем ее, после чего снятие будет легким.
Снимаем клемму с проводами от лампы Форд Фокус 3 (черный штекер).
Нащупываем крепление, отодвигаем его немного в сторону и снимаем с крючка.
Вынимаем лампу, запомнив ее размещение.

Вот и все, старая оптика Ford Focus снята, теперь можно приступать к установке новой лампы:

Не трогая ее за стеклянную часть, вставляем в блок.
Держим цоколь и одновременно ставим на крюк проволочный прижим, после чего лампа окажется крепко зафиксированной.
Подсоединяем провода к клемме.
Устанавливаем на Форд Фокус 3 крышку блока на место и защелкиваем ее на креплениях.

Для обеих фар Ford Focus 3 необходимо проделать подобные действия. Следует отметить, что для левой стороны работа будет немного сложнее, поскольку мешает аккумулятор.

Хочется предостеречь вас от необдуманных действий, если замена лампы ближнего света для вас происходит впервые. Дело в том, что Форд Фокус имеет специальные пластиковые крепления и если вынимать из них фару небрежно, то это может их поломать. Как правило, снять фару довольно просто, если прилагать постепенно незначительные усилия.

Бывают ситуации, когда даже после замены оптика Ford Focus 3 не работает. Проверив все провода и соединения, проблемы не обнаруживается. Что же делать? На самом деле все довольно просто. Необходимо подключиться к компьютеру и сбросить соответствующую ошибку, после чего свет будет гореть.

Пошаговая инструкция

В процессе работы не беритесь за колбы ламп голыми руками.

1. Для смены ламп потребуется демонтировать фару, хорошего доступа к задней части фары нет. Для демонтажа отвинчиваем шлицевой отверткой один винт сверху.

2. Надавливаем фиксатор и выдвигаем фару на себя из защелок.

3. Скидываем разъем питания и для удобства смены ламп уносим фару на стол. Также фару можно повернуть вверх и сменить лампы без полного демонтажа.

4. Для смены ламп головного света, габаритов нужно демонтировать крышку фары. Сжимаем четыре фиксатора и демонтируем крышку.

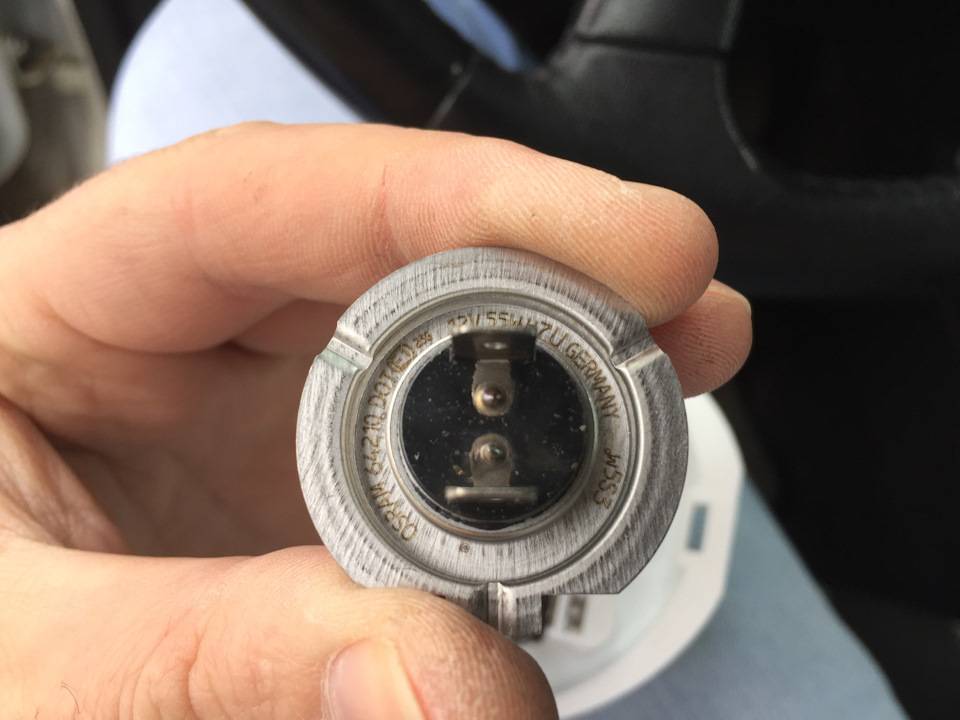

5. Для смены лампы H7

стягиваем разъем питания просто потянув вверх.

6. Нажимаем и отводим в сторону фиксирующую пружинку лампы.

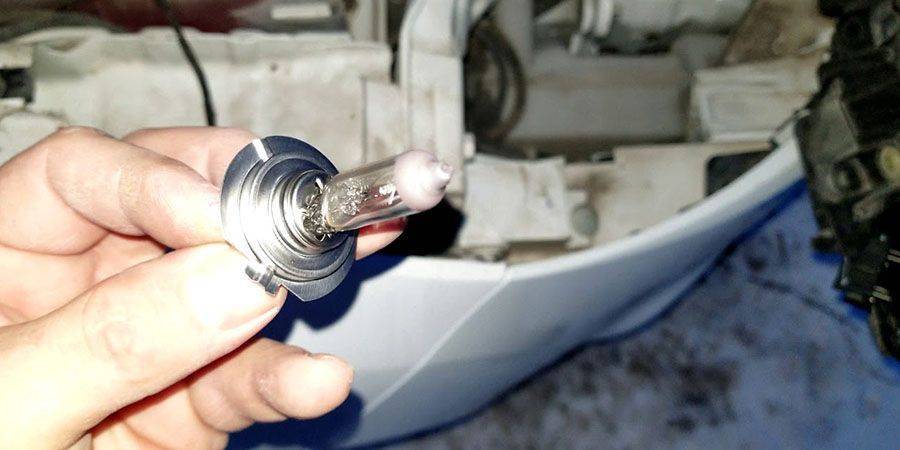

7. Достаем лампу и монтируем новую. Далее заводим в крепление фиксирующую пружинку лампы и подсоединяем разъем питания.

8. Смена лампы H1 аналогична. Снимаем разъем, расслабляем фиксатор и извлекаем лампу. Сборку делаем в обратном порядке.

9. Для смены лампы PY21W поворачиваем против ч. с. патрон с лампочкой до щелчка и извлекаем.

10. Надавливаем на лампочку затем крутим ее против ч. с. и извлекаем. Монтаж лампы и патрона делаем в обратном порядке.

11. Для смены лампы 5W5 сжимаем фиксаторы и вынимаем ее с места посадки. Беремся за лампу и на себя вынимаем ее из патрона. Монтаж делаем в обратном порядке.

Освещение салона

За освещение салона в в Форд Фокус 2 отвечают 3 лампочки, размещенные в одном плафоне и включающиеся отдельными кнопками. При этом в дорестайлинге используются 2 лампы W5W и одна C5W, в рестайлинге – 3 лампы W5W.

Чтобы заменить лампочки, необходимо снять защитное стекло плафона. Аккуратно сжимаем его по бокам, и тянем на себя, пока защелки не выйдут из зацепления с фиксаторами на фонаре.

Перед нами три лампочки.

Снимаем их простым выдергиванием и меняем. Устанавливаем защитное стекло на место.

Важно! На фото показан фонарь Форд Фокус 2 дорестайлинг. В рестайлинговой модификации все делаем аналогично, только по центру тоже устанавливаем лампу W5W

Как поменять лампочку

А теперь пора приступать к работе. Для этого нам понадобятся мощная плоская отвертка или ключ Torx 30 и чистые перчатки. Замену начнем с демонтажа фары Форд Фокус. Крепится она при помощи двух винтов с универсальным шлицем. Отворачиваем их, освобождая блок-фару.

Теперь покачиваем фонарь и снимаем его со штатного места.

Можно переходить непосредственно к вопросу, как заменить лампочки.

Ближний свет

На задней части фонаря видим два круглых лючка, закрытых резиновыми пыльниками. Нам нужен тот, что находится ближе к борту автомобиля. Я пометил его стрелкой.

Беремся за лепесток и снимаем пыльник.

В люке мы видим двухконтактную колодку, надетую на лампочку ближнего света. Снимаем ее выдергиванием с покачиванием, предварительно нажав на плоский язычок фиксатора (нажимать вверх, по направлению стрелки).

Перед нами лампочка, которую можно просто вытащить из гнезда (она прижималась колодкой).

Надеваем перчатки и на место сгоревшего устанавливаем новый прибор. Если перчаток нет, то держим автолампу только за цоколь, не прикасаясь к стеклянной колбе. Устанавливаем на место колодку питания, проследив за тем, чтобы ее фиксатор защелкнулся, надежно зафиксировав лампочку. Осталось надеть на люк резиновый пыльник и установить фару на место, закрепив ее двумя винтами.

Нижнее крепление фары на Форд Фокус 3

Дальний свет

Будем считать, что фара у нас уже демонтирована (см. выше), и мы наблюдаем два лючка, закрытых пыльниками. Автолампа дальнего света находится в том, что ближе к центральной оси автомобиля. Я пометил его стрелкой.

Снимаем пыльник, потянув его за лепесток.

Снятие пыльника с фары Форд Фокус 3

Перед нами колодка, конструктивно похожая на ту, что стоит на лампе ближнего света. Нажимаем на фиксатор и снимаем ее.

Видим автолампу дальнего света, которую можно свободно вытащить из гнезда (она прижималась колодкой питания). Вынимаем сгоревшую и на ее место устанавливаем новую, предварительно надев чистые хлопчатобумажные перчатки. Сажаем колодку питания на цоколь прибора, проследив, чтобы защелкнулся фиксатор. Закрываем люк пыльником и устанавливаем фару на место, закрепив ее двумя винтами.

Габариты

Для того чтобы заменить габаритные лампочки в Форд Фокус 3, нужно снять фару (см. выше). Теперь находим небольшой лючок овальной формы, закрытый резиновым пыльником. Он находится в верхней части фонаря справа для правой фары и слева для левой. Снимаем пыльник.

Засовываем два пальца в люк и нащупываем патрон габаритки. Теперь пытаемся изловчиться и повернуть патрон против часовой стрелки на 45 градусов, чтобы отщелкнулись фиксаторы. Сделать в овальном микроскопическом люке такую операцию непросто, это надо уметь. Но если получилось, то патрон вместе с лампочкой можно вынуть.

Снимаем сгоревший прибор (просто выдергиваем), на его место вставляем новый. Поскольку источник света негалогенный, перчатками можно не пользоваться – достаточно относительно чистых рук.

Вставляем патрон на свое место и снова демонстрируем ловкость рук – поворачиваем его на 45 градусов, но уже по часовой стрелке. Надеваем на люк пыльник и устанавливаем фару на место, проследив за тем, чтобы нижний фиксатор на фонаре попал в паз на кузове Форд Фокус (см. выше).

Ксеноновый головной свет

Как я указывал выше, на Форд Фокус 3 может устанавливаться линзованный фонарь, использующий ксеноновую лампу, отвечающую и за дальний, и за ближний свет одновременно. Осталось поменять и ее.

В блок-фаре этой модификации три круглых люка примерно одинакового размера. Все они закрыты резиновыми пыльниками. Ксеноновая лампа дальнего/ближнего света расположена в том, что ближе к центральной оси Форд Фокус 3.

Снимаем с него пыльник, потянув за резиновый лепесток.

Заглядываем в люк и видим блок розжига, надетый на цоколь ксенонки.

Снимаем его с цоколя лампы, саму лампу освобождаем, отщелкнув пружинный фиксатор, вынимаем из гнезда и, надев х/б перчатки, меняем на новую. Фиксируем прибор пружинной скобой, надеваем на его цоколь блок розжига. Осталось вернуть на место пыльник и поставить фонарь на место.

Вот, пожалуй, и все о замене лампочек в блок-фаре Ford Focus 3. Как видишь, совсем необязательно ехать на СТО, теряя время и деньги из-за такой ерунды. Ведь все можно сделать своими руками.

Предыдущая
Замена автолампКак поменять лампочку ближнего и дальнего света на Lada Priora
Следующая
Замена автолампКакие нужны лампы ближнего света на Ford Focus 2 и как их поменять

Спасибо, помогло!Не помогло

Какие лучше купить

В магазинах представлен достаточно широкий выбор автомобильных ламп на Форд Фокус 3 различных характеристик и производителей, какой из них отдать предпочтение? Ниже я приведу небольшой список лампочек для фар с их основными характеристиками. Выбор конкретных источников света, конечно, остается за вами.

Дальний свет ТОП-3 ламп H1

Тестер оценивал эти автоматические фары по качеству освещения дороги. Тест проводился на автомобиле ВАЗ с фарой Киржач. Рейтинг лампы:

1 место: OSRAM NIGHT BREAKER +110%;
2 место PHILIPS X-tremeVision (+100%);
место №3: OSRAM NIGHT BREAKER PLUS 90%.

Топ ламп H7 для Ближнего света:

Philips XtremeVision+100%. Пожалуй, самый яркий источник света среди галогенных приборов. По заявлению производителя, световой поток такой автолампы в два раза больше, чем у штатной Форд Фокус 3.
Филипс Даймонд Вижн. Яркость этих устройств увеличивается на 20%, а стоимость по сравнению с предыдущими вполне демократична.
Бош БлюВижн Ультра. Колба этих приборов голубая, потому что они испускают голубоватый свет, напоминающий свет от ксенонового источника.
Бош 90 Плюс. Устройство с на 90% большей светоотдачей и средним сроком службы. Относительно недорогой и достаточно популярный у автомобилистов.

Комбинированная (ксенон D3S)

Ниже я приведу небольшую табличку, отражающую генерируемое освещение и цветовую температуру различных устройств для Ford Focus 3.

Классификационная таблица ксеноновых ламп для автомобилей по производимому освещению

Устройство	Создаваемая освещенность, лк	Цветовая температура, К
Osram холодный синий бустер	56 200	7000
Osram Night Breaker Лазер последнего поколения	50 900	4350
Osram Night Breaker Безлимитный	47 500	4350
Осрам Глубокий Холодный Синий	43 700	6000
Неолюкс	42 100	4 100
Филипс Видение	36 100	4600
Philips XtremeVision 2-го поколения	35 200	4800
Осрам ультра жизнь	24 900	4350
Оригинальный Осрам	34 100	4200

Какие лампочки стоят на Форд Фокус 3

Прежде чем менять лампочки, нужно купить новые. Однако для этого нужно знать два основных критерия: свою модель и мощность. Отклонения мощности могут вызвать проблемы в электрической сети автомобиля. Всю необходимую информацию о лампочках на Форд Фокус 3 вы найдете в следующей таблице:

Место освещения	Модель лампочки	Мощность, Вт
Сделать высокий	H1
Луч	H7
Передние размеры	W7W
Передние поворотники	RY21W
Противотуманные огни	H11
Боковые индикаторы	WY5W
Обратные поворотники	RY21W
Стоп-сигналы	P21W
Задние противотуманные фары	P21/5Вт	21/5
Фонарь заднего хода	W16W
Подсветка номерного знака автомобиля	W5W

Также обратите внимание, что в автомобиле используются галогеновые фары с цоколем H7 и H1 для дальнего и ближнего света соответственно. Если планируется установка освещения с биксеноновой линзой, то водителям необходимо будет приобрести продукцию с пометкой D3S (ближний/дальний свет)

С этой таблицей вы легко сможете купить все необходимое освещение и не беспокоиться о совместимости лампочек. Цена изделий варьируется от нескольких сотен до тысячи рублей. Перед покупкой обязательно осмотрите упаковку продукции. Все надписи должны быть хорошо видны. Некачественная упаковка может свидетельствовать о том, что вы столкнулись с контрафактной продукцией. Также осмотрите лампочку на наличие дефектов и повреждений.

Подлинные продукты гарантированно совместимы с вашим автомобилем, но их стоимость часто непомерно высока для водителей. Есть соблазн купить более дешевые аналоги китайского или корейского производства. При этом будьте готовы столкнуться с некоторыми трудностями:

искажение светового потока;
ослеплять встречных водителей;
быстрое затемнение фар;
короткое время работы.

В результате, конечно, придется платить больше из-за частой замены дешевых и некачественных лампочек.

Форд Фокус Фан

Блок управления освещением Форд Фокус 2 находится слева и ниже руля. Конкретно на моем Фокусе в комплектации Trend он включает в себя, помимо стандартных функций управления габаритами, ближними и дальним светом, стояночных огней и заднего противотуманного света, еще и электрокорректор световых пучков.

В более низкой комплектации, блок идет без светокорректрора

Кстати, купить переключатель света фар Форд Фокус 2 с корректором света фар можно и б/у за 500 рублей, новый оригинальный — цена составит в среднем 2500 руб или 1600 руб без регулятора света.

машина 2005 года и проблем с электрикой или блоками управления у меня не было. Только заменил лампы габарита и ближнего света и пару предохранителей.

Переключатель света Форд Фокус 2 имеет всего 6 положений, 2 из которых отвечают за противотуманки. И так, в положении переключателя на 0 (в строго вертикальном положении) все световые приборы выключены. На фотографии выше, переключатель повернут на включение габаритных огней (направление на 1 час). Передние и задние габариты включены…

Собираюсь поменять габариты на бело-лунный свет

Вне зависимости от любого включенного режима света мы можем, дополнительно, включить противотуманные фары. Если, вытянуть на один щелчок переключатель, у нас включатся передние ПТФ (если, конечно противотуманки установлены).

Не дергайте сильно и небрежно, сломаете… Работает переключатель очень четко.

Менять этот свет на «колхоз — ксенон» или еще что-нибудь не стоит. Такой цвет ламп лучше всего освещает дорогу в туман

Для того, чтобы включить задние туманки, нужно вытянуть переключатель еще на один щелчок.

Как включать свет на Форд Фокус 2)))))

Задние ПТФ довольно хорошо видны в непогоду

Для включения основного света фар, нужно повернуть переключатель на 2 часа, как это видно на фотографии ниже.

Блок управления внешним освещением форд фокус 2

Из полезных и приятных функций можно выделить несколько, в том числе и парковочные огни или стояночные габариты. Кстати, работает она только на заглушенном двигателе и не работает при включенном зажигании, в целях экономии энергии. Можно вытащить ключ из замка, а огни будут гореть и машина будет видна. Для этого, нужно вдавить переключатель внутрь и повернуть его влево против часовой стрелки.

Может возникнуть вопрос — зачем они? Ведь можно включить аварийку или габариты. В отличии от габаритов, эта опция не расходует питания на подсветку номерного знака, приборного щитка и подсветки самого блока управления светом ford focus 2. И по сравнению с аварийкой расходует меньше энергии.

Замечательно работает и регулятор света фар — корректор света. У него 5 положений, которые можно регулировать в зависимости от загруженности автомобиля.

Форд Фокус 2 может осветить хозяину дорогу))) Функция «Проводи меня до дома» тоже работает при заглушенном двигателе и без ключа в замке зажигания. Дергаете рычаг переключения света, как будто переключаетесь с ближнего на дальний (рычажок на себя) и фары включают ближний свет на 30 сек, после чего, самостоятельно гаснут.
