Световой поток и прочие технические характеристики ламп ДНаТ 400 Вт

Ключевые особенности разрядных натриевых ламп

Считается, что натриевые лампочки обладают самой большой светоотдачей, что предполагает наличие внушительного КПД. Изделия характеризуются, помимо прочего, долгим сроком службы. В период эксплуатации светоотдача снижается незначительно. Рабочие параметры (ламп высокого давления) мало зависят от температуры окружающей среды (перегрев исключается правильно реализованной конструкцией). Натриевые лампочки востребованы для освещения улиц. Присутствуют серьёзные недостатки:

  1. Не слишком достоверная цветопередача (значения коэффициента – 25). Это долго считалось основным ограничением для применения разрядных ламп в быту. Крайне плохо выглядит при подобном освещении человеческая кожа.
  2. Разряду в парах натрия присуща глубокая пульсация, что приводит к быстрому утомлению зрения. Эффект мерцания вреден для нервной системы и ряда аспектов человеческого здоровья. Упомянутое явление объясняется полной безынерционностью дуги в парах натрия – свечение повторяет закон приложенного напряжения (в сети обычно синусоида частоты 50 Гц).
  3. По мере расходования ресурса жизни потребляемая мощность натриевой лампы постепенно растёт и повышается на 40% относительно первоначальной.
  4. Пускорегулирующий аппарат натриевых ламп громоздкий (занимает много места) и характеризуется большими потерями (до 60% от полной расходуемой энергии).
  5. Наличие пускового дросселя предопределяет низкий коэффициент передачи мощности (до 0,35). Что требует наличия солидного блока компенсирующих конденсаторов для устранения реактивной части.

Осветительное устройство

Перечисленное объясняет применение натриевых лампочек преимущественно для ночного освещения, в особенности, нежилых объектов: цехов, складов, железнодорожных станций. Дополнительно – для хранилищ, дорожных магистралей, архитектурных сооружений. Жёлтый свет натриевой лампы низкого давления позволяет человеку различать детали при сравнительно низкой интенсивности излучения, превосходно проходит сквозь туман в плохих погодных условиях. Указанная специфика делает возможным создание на основе описанных приборов множества сигнальных установок.

Часть приведённых выше недостатков удаётся устранить применением электронных балластов инверторного типа. Этим снижается энергопотребление, по причине отсутствия пускового дросселя коэффициент мощности достигает 0,95. Разумеется, масса электронного балласта невелика. Это известно человеку, знающему о преимуществах светодиодных и разрядных ламп с эдисоновской резьбой Е27. Вся электроника здесь умещается в цоколе.

Срок службы натриевых лампочек повышенного давления колеблется в пределах 12 – 28 тысяч часов. Это конкурентоспособные значения, в пересчёте на трудодни составляет 4 – 9,5 лет. Постепенно падение напряжения на лампах увеличивается со скоростью 1 – 5 В ежегодно. Что становится причиной, провоцирующей отказ.

Колба ламп низкого давления обычно цилиндрическая. У изделий высокого давления – иногда грибовидная с внутренним отражателем или эллипсоидная. В последнем случае спектры свечения градируются по мощности: для её средних величин давление в колбе максимальное, объясняя упомянутое деление. На спектральные характеристики влияет сетевое напряжение (если не используется электронный балласт). Критичен срок службы и к амплитуде: увеличение или снижение вольтажа лишь на 5% приводит к резкому старению изделия.

Для рядовых потребителей представляют интерес лампы с улучшенной цветопередачей. Соответствующий коэффициент изделий достигает 83, что признано прекрасным показателем. К примеру, для светодиодных лампочек типичными значениями считаются 70 и более. Последние массово применяются в быту, мало отыщется желающих на такие параметры жаловаться. А учитывая экономичность натриевых лампочек, полагаем, приборы станут достойным конкурентом для прочих семейств осветительных приборов.

Работа лампы

Область использования

Источники света ДНаТ не применяются в жилых помещениях из-за чрезмерной мощности и искаженной цветопередачи: например, зеленый часто «превращается» в черный или темно-синий. Однако лампочки нашли применение в других сферах:

  1. Освещения улиц и дорог. Особенно хорошо лампы проявили себя при работе в туманных областях;
  2. Подземные переходы, железнодорожные вокзалы и аэропорты, автостоянки, туннели;


Светильники хорошо работают даже в туман и дождь

  1. Промышленные помещения, склады, цеха, автостоянки, спортивные комплексы, для которых правильная передача света не важна;
  2. Подсветка памятников и зданий;
  3. Для теплиц, цветников и других комплексов, в которых выращивают растения. Это позволяет выращивать растения круглый год вне зависимости от сезона.

Вам это будет интересно Особенности уличного освещения

В теплицах используют лампы мощностью 150-250 Вт, подойдет и лампа в 400 Вт, но ее необходимо будет поставить подальше. Для улицы необходимы лампы мощностью 70-150 Вт.

Важно! Для уличного освещения важно выбирать лампы с защитой от влаги и пыли

Принцип работы

Колба изнутри заполнена смесью газов, в ней размещена горелка из оксида алюминия. Тут протекает вся работа лампы.

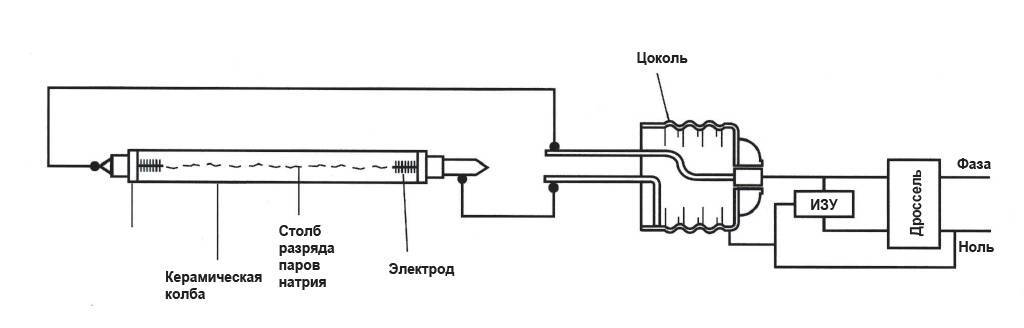

Принцип подключения показан на схеме

Натриевая лампа имеет простую конструкцию и несложный принцип.

  1. После включения встроенное зажигающее устройство начинает генерировать импульсы;
  2. В парах натрия образуется дуговой электронный заряд, из-за которого пары начинают светиться. Загорается свет;
  3. Горелка постепенно разогревается, и свет становится ярче;
  4. В современных лампах в конструкцию встроен дроссель, который ограничивает силу тока дуги и обеспечивает бесперебойную подачу тока.

Подключение

Лампы типа ДРВ подключаются непосредственно к электрической сети, как и обычная лампа накаливания.

Схема подключения лампы ДРЛ приведена на нижеследующем рисунке:

Лампа ДРЛ в разрезе и схема ее включения с использованием дросселя

Мнение эксперта

К сведению! Дроссель во время работы не только обеспечивает разжигание источника света, но и осуществляет корректировку его работы. Он стабилизирует напряжение, подаваемое на контакты газоразрядной трубки.

Внешний вид дросселя независимого включения мощностью 150 Вт

Основные технические характеристики, являющиеся критериями выбора модели ПРА на соответствие условиям использования с конкретной газоразрядной лампой:

  • электрическая мощность;
  • рабочий ток;
  • температура обмотки в нормальном режиме работы;
  • допустимо возможный перегрев обмотки;
  • максимально допустимая потеря мощности при использовании;
  • коэффициент мощности.

Выход из строя ПРА является основной причиной незажигания светильников, оснащенных газоразрядными лампами, во время их эксплуатации. В связи с этим вопрос о том, как проверить дроссель для ДРЛ, является актуальным для многих обладателей подобных светотехнических устройств.

Использование мультиметра – это наиболее правильное решение при проверке работоспособности дросселя

В случае отсутствия измерительного инструмента можно воспользоваться лампочкой накаливания мощностью, аналогичной мощности дросселя, и включить ее последовательно в цепь питания ПРА.

При исправно работающем дросселе лампа накаливания будет гореть в половину накала или мерцать. Отсутствие свечения говорит о том, что обмотка прибора повреждена, наличие яркого свечения – в обмотке имеется межвитковое короткое замыкание.

Использование газоразрядных ламп при освещении цехов промышленных предприятий позволяет снизить затраты на оплату счетов за использованную электрическую энергию

Утилизация

Натрий по своей природе является летучим веществом и, контактируя с воздухом, он может резко воспламениться. По этой причине натриевые источники освещения недопустимо выбрасывать как обычный мусор. Как и любая энергосберегающая лампа, которая содержит ртуть, их тоже нужно утилизировать в специальные емкости

Если самостоятельно выбросить натриевые лампы ДНаТ с соблюдением мер предосторожности не удается, следует вызвать специальную службу

Газоразрядная дуговая натриевая лампа ДНаТ используется для освещения больших площадей, улиц городов, теплиц.

Не стоит путать натриевые лампы низкого и высокого давления. У них разная конструкция и принцип действия.

В спектре свечения у обоих преобладает оранжевый свет. У изделий низкого давления, излучение практически монохромное, они светят ярким золотистым светом.

Если их применять для освещения в комнатах, то цвета будут практически не различимы.

В лампах высокого давления спектр более разнообразный.

В тех моделях, которые используются в теплицах для выращивания растений, в световой спектр специально добавлено немного синего света.

В комплект для подключения лампы высокого давления входит несколько компонентов, без которых вы ее попросту не запустите. То есть, элементарно подав на нее 220 вольт, она у вас не загорится.

Для этого нужно специальное устройство – дроссель или балласт, который в свою очередь подключается по определенной схеме.

Схема эта зачастую изображена непосредственно на корпусе.

Вот ее более развернутый рисунок.

На ней нарисованы:

сам дроссель (баласт), на который подается фаза

далее эта фаза поступает на импульсно зажигающее устройство – ИЗУ

Через него можно подключать экземпляры разной мощности, от 70 до 400Вт.

ИЗУ создает стартовый импульс для пробоя содержимого горелки в колбе и образования дуги. Напряжение при этом достигает нескольких тысяч вольт!

А сама горелка в процессе работы разогревается до 1300 градусов.

Только после ИЗУ, подключается сама газоразрядная лампа.

Эта же схема подключения может быть изображена на стенках зажигающего устройства.

Кроме того, в комплекте для подключения рекомендуется применять конденсатор. Хотя он присутствует далеко не во всех схемах.

Для чего он необходим? Как известно, цепи с использованием дросселей питания, потребляют как активную, так и реактивную мощность. От второй, никакого полезного эффекта вы не получите.

Лампа от этого ярче светить не станет, а вот потери увеличатся. Именно для того, чтобы убрать эту реактивную составляющую и используют фазокомпенсирующий конденсатор.

Наглядное сравнение тока потребления светильника ДНаТ с конденсатором и без него:

Как видите, более чем двойная разница. В первом случае показан компенсированный ток (активный), а во втором случае полный (без конденсатора в цепи).

Некоторые думают, что тем самым они еще и уменьшают потребление эл.энергии, однако это не совсем так.

Счетчик у вас не рассчитан на подсчет реактивной или полной энергии, и фактическая экономия по затратам может составить максимум 3-4%.

Зато вы уберете лишние потери на нагрев проводов и железа.

Вот собранный своими руками компактный щиток, согласно схемы подключения.

Можно конечно все это собрать и в габаритном корпусе светильника, если позволяют размеры.

Очень важно, перед тем как самому собирать такую схему и использовать какие-либо компоненты, обычным мультиметром в режиме замера максимального сопротивления, проверить изоляцию дросселя и конденсатора. Нет ли пробоя на корпус. Нет ли пробоя на корпус

Нет ли пробоя на корпус.

Для подачи и отключения питания 220В используйте двухполюсный вводной автомат.

Для одного светильника мощность до 400Вт вполне сгодится автомат номиналом 5-6А. Кроме коммутационных операций вкл-выкл, он еще будет играть роль защитного аппарата.

Монтируется автоматический выключатель в самом начале схемы. Не забудьте также заземлить корпус всего щитка.

С автомата выходят два нулевых провода. Один из них согласно схемы, пускаете напрямую к лампе, а второй подключаете к соответствующему зажиму, подписанному «N» на пусковом устройстве.

Иначе можно случайно сжечь изделие, если при работе нулевой провод после балластного дросселя, случайно коротнет.

А провод с выходящего контакта подключаете на клемму “В” (Balast) пускорегулирующего изделия.

После чего, средний вывод Lp (Lampa) пускаете на патрон лампочки.

Заметьте, есть ИЗУ двухконтактные и трехконтактные. Первые подключаются параллельно самой лампе.

Световой поток и другие основные технические характеристики

Аббревиатура ДНаТ 400 расшифровывается как трубчатая натриевая дуговая лампа мощностью 400 Вт. Устройство имеет простой дизайн. Наружная стеклянная оболочка содержит цилиндрическую выхлопную трубу из оксида алюминия. Внутри трубки находится смесь инертных газов: паров натрия и ртути, а также ксенона. К краям трубки приварены два электрода. Внутри стеклянной колбы есть пустота.

Светильник ДНаТ 400 имеет следующие технические характеристики:

  • коэффициент пульсации до 70%;
  • напряжение 220 В +/- 5%;
  • базовый тип E40;
  • рабочая температура от -30С до + 40С;
  • цветопередача 20-30 Ra;
  • цветовая температура 2000 К;
  • КПД 30%;
  • диаметр 48мм.
  • продолжительность 12000-25000 часов;
  • длина 278 мм;
  • световой поток 47000 лм;
  • время розжига 6-10 минут;
  • форма — трубчатая;
  • светоотдача 130 лм / Вт;
  • мощность 400Вт;

Такие параметры, как световой поток, светоотдача и среднее время горения, зависят от мощности устройства. Доступны лампы HPS мощностью 70, 100, 250 и 400 Вт. У HPS характеристики ниже, чем у светодиодных аналогов, но они используются чаще из-за более низкой стоимости.

Существуют и другие виды натриевых ламп:

  • ДНаЗ — натриево-дуговое зеркало.
  • ДНаС — натриевая дуга в светорассеивающей лампе, заменяющая ртутные газоразрядные лампы;
  • ДНаМТ — непрозрачная натриевая дуга;

Поскольку натриевые лампы содержат вредные вещества, от них утилизируют особым образом.

Отечественная продукция

Большим спросом на рынке пользуются российские лампы Рефлакс, которые оснащаются встроенным отражателем. За счет этого свет направлен прямо на растения. Отражатель ламп Рефлакс обладает высоким КПД равным 95%, который сохраняется в течение всего периода эксплуатации. Что характерно, одна лампа Рефлакс, мощностью 70 Ватт, подвешенная на высоту полметра, способна осветить территорию площадью около 1,6 м2. А так как использование других источников света подразумевает большие затраты на электроэнергию, то использование ламп Рефлакс более рационально. Что касается габаритов, то Рефлакс имеет размеры 76×200 мм. Благодаря этому лампы Рефлакс лучше всего подходят владельцам теплиц.

Какие бывают ошибки при подключении

При подключении может быть некорректно установлен балласт на четыре контакта. Чтобы не допустить эту ошибку, нужно пользоваться схемой подключения днат 400 с конденсатором.

Неправильное подключение четырехконтактного дросселя

Могут появиться трещины на корпусе устройства в результате установки источника голыми руками. Чтобы этого избежать, следует протереть чистой салфеткой лампу до запуска.

Также может быть применен дроссель от дугового ртутного люминофорного источника при использовании балласта другого типа. Тогда лампа будет негодной для использования. Чтобы этого не происходило, нужно подбирать дроссель, отталкиваясь от типа лампы. Для этого помогут технические параметры.

Технические характеристики ламп днат

В целом, ИЗУ — устройство, нацеленное на повышение напряжения до нескольких киловольт для образования дуги. Оборудование имеет двухконтактное и трехконтактное исполнение. ИЗУ вырабатывает импульсы высокого напряжения для эффективной работы натриевой лампы высокого давления.

Дроссель ДРЛ для лампы ДНАТ

Испытывая лампу ДНаТ 400Вт на отечественном дросселе закрытого исполнения для ДРЛ 400, в результате было выявлено что:

1. Яркость лампы ДНаТ снижается на 30%

2. Заметно дольше разгорается.

3. дроссель греется (рука не терпит), это происходит из за того что лампа рассчитана на 3А, а дроссель ДРЛ выдает только 2.15А, в результате чего нагрузка на дроссель ДРЛ увеличивается. НО дроссель ДНаТ 400 как ни странно тоже греется, и тоже не терпит рука.

4. Снижается рабочий ресурс лампы, рекомендую замену каждые 6 – 8 месяцев.

5. Используйте только импортное ИЗУ, с тремя контактами – это для того если вдруг произойдет кратковременное отключение эл.энергии, в результате которого двух контактное ИЗУ своим импульсом может пробить обмотку балласта.

Испытания длились год, и ничего страшного не произошло единственное, что горячие балласты влияли на температуру в оранжерее. При работе кроме горячей температуры, и легкого потрескивания ИЗУ никаких других факторов выявлено не было это запах, моргание лампы и тому подобное.

Обозначения на корпусе

На всех балластах нанесена краской на корпус или в виде наклейки имеется схема подключения, также дросселя оснащены клемной колодкой под винты либо самозажимные клеммы. Рабочее положение вертикальное, горизонтально, на корпусе предусмотрены технологические крепежные отверстия.

Помимо схемы подключения на балластах указаны и другие технические характеристики самого балласта. Например, «лямбда» 0.42(0.44), 0.55 – это современное обозначение косинуса фи, т.е. зарубежные электротехники, да и наши в последнее время для светотехнических расчётов ввели новое понятие — «фактор мощности» его и следует принимать при расчётах как cos f. Другой параметр дельта Т 70 — это максимальная способность перегрева обмотки дросселя в аварийном режиме — в данном случае на 70 градусов. Номинальная рабочая температура +130С. Таким образом, дроссель выдержит в аварийном режиме +200С.

Напряжение на лампе

Проводите измерения тока на лампе только тогда когда выполнило свою задачу ИЗУ, в противном случае ВВ импульс сожжет Ваш вольтметр. Напряжение на лампе вырастает на 10вольт примерно после 1000 часов работы. Для разгона применяют в основном натриевые лампы, так как они дешевле чем МГЛ. Измерять напряжение на лампе в любом случае придется, лампы работающие в штатном режиме также требуют подобного контроля. Так как со временем год или два выгорают галогенные составляющие, в следствии чего напряжение на лампе начинает расти и в то время когда оно достигает 180 V на дроссель идет нагрузка, в этом случае может произойти обрыв обмотки, или К/З — короткое замыкание в обмотке дросселя короткое замыкание можно определить по неприятному запаху горелой обмотки, а также по дыму. При этом Ваша лампа остается с розеткой один на один, то есть подключенная в сеть напрямую, далее она перегорает, горелка трескается, плавятся внутренние провода. При установке дросселя предусмотрите для него пакетник – автомат на размыкание.

Принцип действия

Для возникновения электрического заряда в газовой среде необходим импульс высокого напряжения. Поскольку натрий плавится при достаточно высокой температуре, электрический заряд загорается медленно: маломощные ДНаТ выдают полный световой поток через 5–6 минут, а большой мощности – через 10–15 минут.

В момент запуска среда холодная, ее электрическое сопротивление мало, поэтому процесс сопровождается лавинообразным нарастанием тока в цепи, что может вызвать перегрев и разрушение электродов лампы. Поэтому в состав пускорегулирующей аппаратуры ДНаТ включается электронный балласт (дроссель) – катушка индуктивности без сердечника. Компенсация происходит за счет возникновения магнитного потока, направленного противоположно породившему его току.

Особенности ДНаЗ:

— зеркальная алюминиевая плёнка, используемая в качестве внутреннего покрытия колбы, герметично изолированная от окружающей среды; — вращающийся цоколь; — КПД не ниже 95%; — долговечность отражающих свойств; — не нуждается в чистке; — повышенная освещённость. Срок службы и высокая производительность ДНаЗ обеспечены зеркальным слоем, так как благодаря этому, излучаемый свет в рабочем режиме прибора, не попадает на горелку. Натриевые зеркальные лампы бывают разных модификаций. Они обеспечивают отменный рост растений, поэтому их широко эксплуатируют при выращивании декоративных и овощных растений.

ДНаС. Натриевые спектральные лампы со светорассеивающей колбой эллиптической формы. В качестве внутреннего покрытия использован слой светорассеивающего пигмента, благодаря этому их можно применять в осветительных приборах, предназначенных для ламп ДРЛ (газоразрядных ртутных ламп). Для облегчённого зажигания, разрядные трубки ДНаС заполнены вместо ксенона смесью Пеннинга.

Характеристики и особенности использования натриевых ламп ДНаТ

ДНаТ состоит из таких элементов:

  1. Керамическая заглушка.
  2. Трубка, которая пропускает свет.
  3. Стеклянная колба, которая обладает высокой механической прочностью.
  4. Электрод.
  5. Металлический штенгель, через который эвакуируется газ из прибора.
  6. Бариевый штенгель.
  7. Цоколь.

Горелку наполняют соединениями натрия, парами ртути, ксеноном. Эти газоразрядные вещества необходимы для запуска лампы.

Справка. Источники света ДНаТ бывают двух типов: с низким и высоким давлением. Первые излучают приглушенный желтый свет, а вторые – светло-желтый. Устройства высокого давления не так сильно искажают цветопередачу, как ДНаТ низкого давления.

Горелка – это трубка в форме цилиндра, которая выполнена из керамики на основе оксида алюминия. Благодаря этому материалу колба устойчива к парам натрия и пропускает до 90% света. По обоим краям трубки размещены электродные элементы.

Колба из термически стойкого стекла оснащена прокладками, которые не пропускают воздух внутрь лампы

Важно сохранить вакуум внутри, так как горелка может достигать температуры 1300°, при попадании воздуха целостность лампы нарушается

При подключении ИЗУ создается импульс высокого напряжения, возникает электрический заряд, образуется дуга. Из-за необходимости предварительного разогрева натрия лампа зажигается постепенно. Маломощные источники света излучают полный световой поток через 5 минут, а приборы большей мощности – спустя 10 минут. Это время нужно для разогрева горелки.

Запустить металлогалогенные и натриевые устройства не получится без применения ИЗУ. Это устройство формирует напряжение в лампе, чтобы образовалась дуга. Однако во время запуска она холодная, а резкое нарастание тока может ее разрушить. Чтобы этого избежать, нужно использовать электромагнитный балласт.

В продаже имеются ДНаТ с встроенным импульсным зажигающим устройством.

Подключают натриевую лампу к сети с помощью цоколя типа Е (Эдисон). Для источников света с мощностью 50, 70, 100Вт применяют держатель Е27, а для осветительных устройств ДНаТ 150, 250, 400Вт – Е40. Цифра в маркировке обозначает диаметр разъемного соединителя (мм).

Специалисты выделяют такие характеристики и особенности натриевых ламп типа ДНаТ:

  1. Коэффициент цветопередачи устройств очень низкий, поэтому они излучают едко-желтый свет, искажают цвета. Кроме того, они обладают высокой пульсацией, то есть часто мигают. Это приводит к снижению зрительной работоспособности, внимания, быстрому утомлению. Именно поэтому ДНаТ не используют для освещения домов, рабочих мест.
  2. Уровень светоотдачи натриевых ламп высокий (от 100 Лм/Вт). Поэтому их часто применяют для освещения улиц. Однако со временем уровень светоотдачи снижается.
  3. Длительность работы этих источников света составляет примерно 10000 часов. Однако так долго лампа будет работать только при соблюдении основных правил эксплуатации: температура от -30 до +40°, применение качественного ИЗУ, а также дросселя.
  4. Из-за длительного зажигания ДНаТ не подходит для осветительных систем, которые требуют частого включения/выключения, например, датчиков движения.
  5. ДНаТ потребляют небольшое количество электричества по сравнению с другими натриевыми лампами, имеют высокий коэффициент полезного действия (примерно 30%).
  6. Натриевые устройства подходят для работы в условиях непогоды (снег, дождь, туман, пыль). Негативные факторы не влияют на световой поток.

Выбор сферы применения осветительных элементов зависит от их мощности. Например, источники света 70 – 400Вт применяют в теплицах для растений, цветниках. Для теплиц больше подойдут лампочки 150 или 250Вт. Если вы используете ДНаТ мощностью 400Вт, то следите, чтобы между растением и источником света был промежуток от 50 см, иначе оно может сгореть.

Осветительные элементы 70, 150Вт устанавливают в уличные фонари, для освещения тоннелей, спортивных залов.

При выборе ДНаТ для улицы, используйте лампы с защитой корпуса от влаги не менее IP-65.

Устанавливать натриевые источники света в домашних светильниках или на рабочих объектах не стоит, так как они плохо влияют на зрение, искажают цвет.

Принцип работы

Колба изнутри заполнена смесью газов, в ней размещена горелка из оксида алюминия. Тут протекает вся работа лампы.


Принцип подключения показан на схеме

Натриевая лампа имеет простую конструкцию и несложный принцип.

  1. После включения встроенное зажигающее устройство начинает генерировать импульсы;
  2. В парах натрия образуется дуговой электронный заряд, из-за которого пары начинают светиться. Загорается свет;
  3. Горелка постепенно разогревается, и свет становится ярче;
  4. В современных лампах в конструкцию встроен дроссель, который ограничивает силу тока дуги и обеспечивает бесперебойную подачу тока.

Принцип действия

Горелка (РТ) лампы изготавливается из тугоплавкого и химически стойкого прозрачного материала (кварцевого стекла или специальной керамики), и наполняется строго дозированными порциями инертных газов. Кроме того, в горелку вводится металлическая ртуть, которая в холодной лампе имеет вид компактного шарика, или оседает в виде налёта на стенках колбы и (или) электродах. Светящимся телом РЛВД является столб дугового электрического разряда.

Схема 3. Ввод трансформатора.

Процесс зажигания лампы, оснащённой зажигающими электродами, выглядит следующим образом. При подаче на лампу питающего напряжения между близко расположенными основным и зажигающим электродом возникает тлеющий разряд, чему способствует малое расстояние между ними, которое существенно меньше расстояния между основными электродами, следовательно, ниже и напряжение пробоя этого промежутка. Возникновение в полости РТ достаточно большого числа носителей заряда (свободных электронов и положительных ионов) способствует пробою промежутка между основными электродами и зажиганию между ними тлеющего разряда, который практически мгновенно переходит в дуговой.

Стабилизация электрических и световых параметров лампы наступает через 10 — 15 минут после включения. В течение этого времени ток лампы существенно превосходит номинальный и ограничивается только сопротивлением пускорегулирующего аппарата. Продолжительность пускового режима сильно зависит от температуры окружающей среды: чем холоднее, тем дольше будет разгораться лампа.

Электрический разряд в горелке ртутной дуговой лампы создаёт видимое излучение голубого или фиолетового цвета, а также мощное ультрафиолетовое излучение. Последнее возбуждает свечение люминофора, нанесённого на внутренней стенке внешней колбы лампы. Красноватое свечение люминофора, смешиваясь с бело-зеленоватым излучением горелки, даёт яркий свет, близкий к белому.

Схема включения лампы ДРЛ.

Изменение напряжения питающей сети в большую или меньшую сторону вызывает соответствующее изменение светового потока. Отклонение питающего напряжения на 10 — 15 % допустимо и сопровождается изменением светового потока лампы на 25 — 30 %. При уменьшении напряжения питания менее 80 % номинального, лампа может не зажечься, а горящая — погаснуть.

При горении лампа сильно нагревается. Это требует использования в световых приборах с дуговыми ртутными лампами термостойких проводов, предъявляет серьёзные требования к качеству контактов патронов. Поскольку давление в горелке горячей лампы существенно возрастает, увеличивается и напряжение её пробоя. Величина напряжения питающей сети оказывается недостаточной для зажигания горячей лампы. Поэтому перед повторным зажиганием лампа должна остыть. Этот эффект является существенным недостатком дуговых ртутных ламп высокого давления, поскольку даже весьма кратковременный перерыв электропитания гасит их, а для повторного зажигания требуется длительная пауза на остывание.

Общие сведения: Лампы ДРЛ имеют высокую светоотдачу. Они устойчивы к атмосферным воздействиям, зажигание их не зависит от температуры окружающей среды.

  • лампы типа ДРЛ выпускаются мощностью 80, 125, 250, 400, 700, 1000 Вт;
  • средний срок службы 10000 часов.

Важным недостатком ламп ДРЛ является интенсивное образование озона в процессе их горения. Если для бактерицидных установок это явление обычно оказывается полезным, то в других случаях концентрация озона вблизи светового прибора может существенно превышать допустимую по санитарным нормам. Поэтому помещения, в которых используются лампы ДРЛ, должны иметь соответствующую вентиляцию, обеспечивающую удаление избытка озона.

http://fazaa.ru/www.youtube.com/watch?v=qBOAN6ABnTc

О0Др-основная обмотка дросселя, Д0Др-дополнительная обмотка дросселя, С3-помехоподавляющий конденсатор, СВ-селеновый выпрямитель, R-зарядный резистор, Л-двухэлектродная лампа ДРЛ, Р-разрядник.

Включение: Включение ламп в сеть осуществляется с помощью ПРА (пуско-регулирующей аппаратуры). В обычных условиях последовательно с лампой включается дроссель (схема 2), при очень низких температурах (ниже -25°C) в схему вводится автотрансформатор (схема 3).

При включении ламп ДРЛ наблюдается большой пусковой ток (до 2,5·Iном). Процесс разгорания лампы длится до 7 минут и более, повторное включение лампы возможно лишь после ее остывания (10-15 минут).

  • технические данные лампы ДРЛ 250Мощность, W  – 250;
  • ток лампы, A – 4,5;
  • тип цоколя – E40;
  • световой поток, Lm – 13000;
  • светоотдача, Lm/W – 52;
  • цветовая температура, К – 3800;
  • срок горения, ч – 10000;
  • индекс цветопередачи, Ra – 42.

http://fazaa.ru/www.youtube.com/watch?v=jdfRUyW33t4

Утилизация

Рассматриваемые световые приборы отнесены к первому классу опасности. Поэтому, сейчас растет количество мест, где эти они запрещены к применению. Возможно, что через несколько лет ртутные лампы будут сняты с производства повсеместно, так как политика государств направлена на снижение количества оборудования, содержащего ртуть. Выполняя государственный приказ, коммунальное хозяйство сокращает применение ДРЛ.

К сожалению, не все задумываются о вопросах вывода таких источников света из эксплуатации. Этим они вредят не только себя, но и окружающим.

В скором времени их продажа будет полностью прекращена. Приборы, содержащие ртуть, будут оставлены только в медицинском оборудования до того момента, пока не будет найдет безопасный аналог.

В настоящее время утилизация ртутных ламп является лицензируемой услугой. 3 сентября 2010 года было принято соответствующее постановление правительства РФ. Документ описывает требования к процессу утилизации, содержит информацию о порядке действий при заражении ртутью. Описан процесс демеркуризации – удаления ртути.

Сейчас все юридические лица РФ обязаны формировать паспорт отходов на люминесцентные лампы и вести строгий учет ртутьсодержащих отходов. Наличие ртути – это уже потенциальная опасность.

Под переработкой и утилизацией понимаются восстановление отслуживших свой срок металлов из приборов их содержащих. Ртути в том числе. Поврежденная колба обеспечит выход жидкого металл в окружающую среду.

В России действует закон ФЗ-187 (статья 139). Согласно нему, за неправильную утилизацию или размещение контейнера для опасных отходов в ненадлежащем месте взыскивается штраф. Несанкционированный вывоз за территорию хранения также наказуем.

Выбор и характеристики ДРЛ

Среди зарекомендовавших с положительной точки зрения поставщиков можно упомянуть: GE, Philips, Osram, Sylvanya, Radium, DELUX, Лисма, Евросвет, E.NEXT.

Имеются модели с уже встроенным балластом. Таким внешний дроссель не требуется.

Для того, чтобы выбрать необходимый тип осветительного прибора потребуется ответить на такие вопросы:

  • Какой срок службы необходим?
  • Какая яркость будет достаточная для освещаемой площади?
  • Патрон под какой цоколь будет использоваться?
  • Какая потребуется мощность?

Особенностью этого типа ламп является требование к их размещению. Они должны быть расположены высоко. К примеру, осветитель мощностью 125 Вт должен быть поднят на высоту 4 метра, а мощностью 1 кВт – уже на 8 метров.

Маркировка

ДРЛ-

125

ДРЛ-

250

ДРЛ-

400

ДРЛ-

700

ДРЛ-

1000

HM-ED

125W

HQL-

125W

HPL-N

125W/542

Мощность

125Вт

250Вт

400Вт

700Вт

1000Вт

125Вт

125Вт

125Вт

Диаметр

76мм

91мм

122мм

152мм

167мм

76мм

70мм

76 мм

Длина, мм

178

228

292

357

411

177

170

173

Цоколь, тип

Е27

Е40

Е27

Напряжение горения, В

125

130

135

140

145

125

125

125

Эксплуатация, час

12000

15000

20000

18000

20000

24000

16000

Поток света, Лм

5900

13500

24000

41000

59000

6200

6300

6200

Встроенный балласт

нет

нет

Производитель

Лисма – г. Саранск \ ГРЛ – г. Полтава

Phoenix

Osram

Philips

Из таблицы видно, что существуют аналоги иностранного производства. И произвести замену – не проблема, так как основные характеристики и габариты сходны. Обычно зарубежные ДРЛ имеют чуть больший световой поток и время службы.

Маркировка

ДРЛ-

125

ДРЛ-

250

ДРЛ-

400

ДРЛ-

700

ДРЛ-

1000

Мощность

125 Вт

250 Вт

400 Вт

700 Вт

1000 Вт

Диаметр*

76 мм

91 мм

122 мм

152 мм

167 мм

Длинна*

178 мм

228 мм

292 мм

357 мм

411 мм

Цоколь,тип

E27

E40

Срок службы*

12000

15000

20000

18000

Световой поток*

5900

13500

24000

41000

59000

*Характеристики могут меняться в зависимости от производителя. В данной таблице представлена наиболее популярная марка (Лисма)

Как правильно подключить лампу

Подключить лампочку к обычной бытовой сети не получится, так как имеющегося напряжения на ее работу не хватит. Кроме того, требуется ограничить ток дуги, чтобы работа шла без перебоев.

Важно! У всех натриевых ламп, что у ДНаТ, что у ДНаЗ, подключение происходит по одной схеме.

Для подключения светильника необходимо следующие элементы:

  1. ИЗУ — это Импульсное Зажигающее Устройство, которое помогает повысить напряжение в сети до момента образования дуги. ИЗУ могут быть 2-выводной и 3-выводной: первые более дешевы и просты, вторые лучше проявляют себя в работе. При подключении двухвыводной ИЗУ при включении разряд подается на лампу и балласт, при подключении трехвыводной — только на лампу;


Для подключения потребуется несколько дополнительных элементов

  1. Пускорегулирующий аппарат — электронный или электромагнитный балласт, который занимается ограничением тока после запуска. Электронный балласт или ЭПРА — это электронная схема, электромагнитный — дроссель (катушка с незамкнутым магнитопроводом). При подключении дроссель необходимо включить последовательно с ДНаТ, ИЗУ — параллельно.

Схема подключения двухвыводной ИЗУ происходит в несколько шагов:

  1. ИЗУ подключается параллельно лампе;
  2. Провод «фаза» после дросселя нужно подключить к нужному клемму ИЗУ;
  3. Вторая жала подключается в оставшиеся зажимы.


Трехвыводная ИЗУ требует более длительного подключения

Схема подключения натриевой лампы высокого давления и трехвыводной ИЗУ немного сложнее:

  1. Один отрицательный провод необходимо подключить к лампочке, второй — к однотипному зажиму ИЗУ;
  2. Далее нужно разомкнуть фазу и один кабель из щитка подключить к дросселю;
  3. Средний проводник подключается к лампочке.

При подключении ДНаТ лампы необходимо пользоваться схемами. При возникновении сомнений лучше обратиться к специалисту, а не подключать самостоятельно.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
